叠加式溢流阀

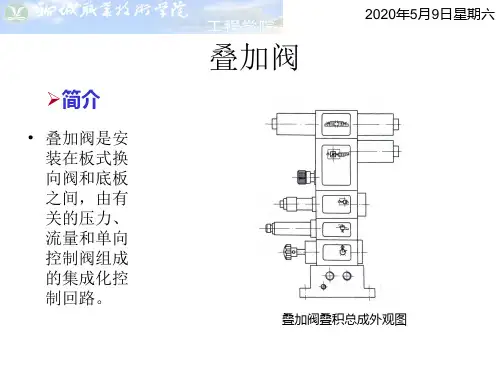

17 叠加阀叠加阀是在板式阀的基础上发展起来的一种控制元件，各类叠加阀的功能与普通液压阀相同。

它最大的特点是阀体本身容纳阀芯外，还具有连接和通道作用，每个叠加阀的阀体均有上、下两个安装平面及4-5个公共流道，每个叠加阀的进出油口与公共流道串联。

同一通径的叠加阀上、下安装面的尺寸与标准的板式换向阀的安装尺寸相同。

每一组叠加阀可构成一个独立的液压回路或支路来控制执行元件。

叠加阀组成的液压系统具有：结构紧凑体积小，系统设计制造周期短，系统配置灵活，系统更改时增减元件方便，外观整齐美观。

由于叠加阀的流道是机加工孔道并有许多斜孔，油液流动较铸造孔差，因此叠加阀适合于流量100L/min以下的系统。

17．1 1/4叠加式溢流阀（图册P46）该阀由阀体、滑阀、弹簧、调节螺钉组成。

左图是进油管路P叠加式溢流阀，压力油由P口进入阀芯底部，经阀体通道进入换向阀的P口，（该换向阀处于换向状态），经换向阀工作口B，经叠加阀的油道进入油缸左腔，右腔油液经叠加阀阀体A通路经换向阀A口，经叠加阀T口回油箱，压力油在阀芯底部的液压力与弹簧力比较，当压力低于弹簧力时，阀芯将P口与T口关闭，当压力高于弹簧时，阀芯向右移动P口与T口相通，多余的油液由T口流回油箱，压力恒定在弹簧调定压力上。

P管路叠加溢流阀，是控制进油口的压力对油缸左右两腔压力都能控制。

A、B管路叠加溢流阀，可分别控制工作油口A、B的压力，即油缸左右两腔的压力。

右图是P、A、B管路叠加溢流阀的液压符号。

17．2 3/8叠加式溢流阀（图册P47）1/4叠加式溢流阀是直动型溢流阀。

该阀由先导阀座、先导锥阀、调压弹簧、调节螺钉、锥阀弹簧、锥阀、锥阀座组成。

压力油由P口进入经滑阀阻尼小孔作用在滑阀底部与弹簧力比较，当压力低于弹簧调定力时，滑阀关闭，当P口压力高于弹簧调定力时，滑阀开启，油液经滑阀与阀体构成的节流口流回油箱，P口向T口溢流，并使P口压力恒定在弹簧调定值上。

右图是P. A. B.管活叠加式溢流阀的液压符号。

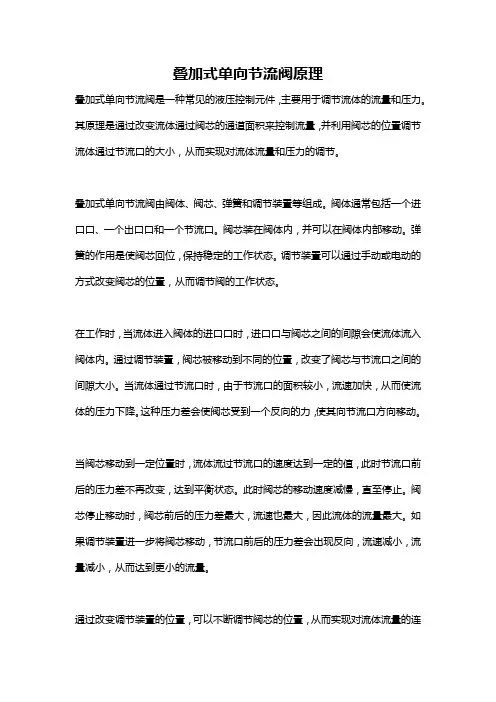

叠加式单向节流阀原理叠加式单向节流阀是一种常见的液压控制元件，主要用于调节流体的流量和压力。

其原理是通过改变流体通过阀芯的通道面积来控制流量，并利用阀芯的位置调节流体通过节流口的大小，从而实现对流体流量和压力的调节。

叠加式单向节流阀由阀体、阀芯、弹簧和调节装置等组成。

阀体通常包括一个进口口、一个出口口和一个节流口。

阀芯装在阀体内，并可以在阀体内部移动。

弹簧的作用是使阀芯回位，保持稳定的工作状态。

调节装置可以通过手动或电动的方式改变阀芯的位置，从而调节阀的工作状态。

在工作时，当流体进入阀体的进口口时，进口口与阀芯之间的间隙会使流体流入阀体内。

通过调节装置，阀芯被移动到不同的位置，改变了阀芯与节流口之间的间隙大小。

当流体通过节流口时，由于节流口的面积较小，流速加快，从而使流体的压力下降。

这种压力差会使阀芯受到一个反向的力，使其向节流口方向移动。

当阀芯移动到一定位置时，流体流过节流口的速度达到一定的值，此时节流口前后的压力差不再改变，达到平衡状态。

此时阀芯的移动速度减慢，直至停止。

阀芯停止移动时，阀芯前后的压力差最大，流速也最大，因此流体的流量最大。

如果调节装置进一步将阀芯移动，节流口前后的压力差会出现反向，流速减小，流量减小，从而达到更小的流量。

通过改变调节装置的位置，可以不断调节阀芯的位置，从而实现对流体流量的连续调节。

不仅如此，由于阀芯移动的位置也会改变节流口的大小，从而影响流体通过节流口的速度和压力，因此叠加式单向节流阀还可以实现对流体压力的调节。

总之，叠加式单向节流阀通过改变阀芯的位置来调节节流口的大小，从而对流体的流量和压力进行调节。

其结构简单、可靠性高，广泛应用于液压控制系统中，如油压机械、工程机械等，起到了重要的作用。

在实际应用中，根据需要可以选择不同的型号和规格的叠加式单向节流阀，以满足各类工况的需求。

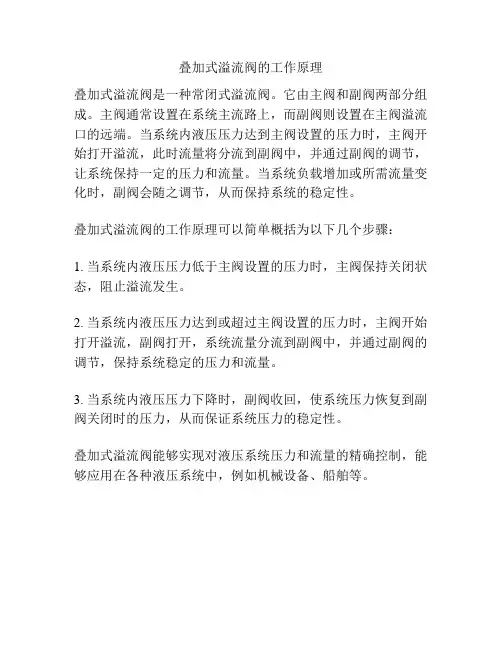

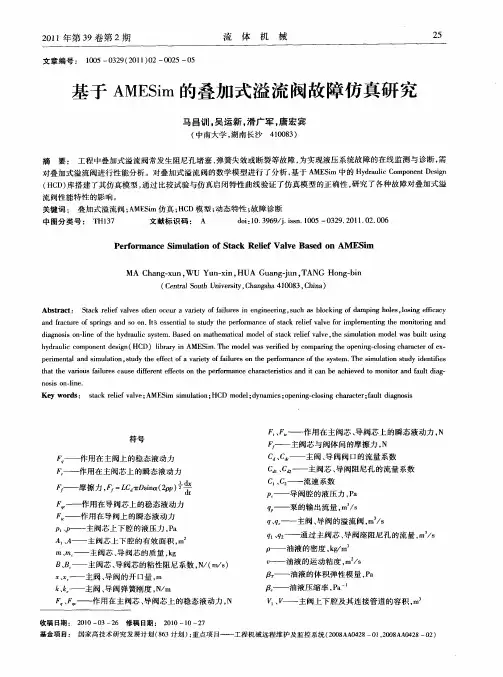

叠加式溢流阀的工作原理
叠加式溢流阀是一种常闭式溢流阀。

它由主阀和副阀两部分组成。

主阀通常设置在系统主流路上，而副阀则设置在主阀溢流口的远端。

当系统内液压压力达到主阀设置的压力时，主阀开始打开溢流，此时流量将分流到副阀中，并通过副阀的调节，让系统保持一定的压力和流量。

当系统负载增加或所需流量变化时，副阀会随之调节，从而保持系统的稳定性。

叠加式溢流阀的工作原理可以简单概括为以下几个步骤：
1. 当系统内液压压力低于主阀设置的压力时，主阀保持关闭状态，阻止溢流发生。

2. 当系统内液压压力达到或超过主阀设置的压力时，主阀开始打开溢流，副阀打开，系统流量分流到副阀中，并通过副阀的调节，保持系统稳定的压力和流量。

3. 当系统内液压压力下降时，副阀收回，使系统压力恢复到副阀关闭时的压力，从而保证系统压力的稳定性。

叠加式溢流阀能够实现对液压系统压力和流量的精确控制，能够应用在各种液压系统中，例如机械设备、船舶等。

叠加式溢流阀设计代号叠加式溢流阀调整杆型式空白未附旋钮订制附塑胶旋钮标准:K:()()功能动作孔P ;A ;B A &B A &B P:A:B:C:D:孔孔孔孔串联孔并联调压范围1:2:3:8~70bar 35~140bar 70~250bar 公称通径通径通径通径通径通径3;01:02:03:04:06:610;1620;MRF -02P -K -1-20液压符号P T B A MRF-A-***P T B A MRF-P-***P T B A MRF-B-***P T B A MRF-C-***P T B A MRF-D-***备注压力设定调整螺丝或把手顺时针方向调整压力增强，逆时针方向调整，压力减弱，压力调整后请锁紧六角螺帽或塑胶安装螺帽:型号说明1.2.3.4.5.多种动作方式可供选择；阀本体铸铁强度高且耐久性，寿命长；内部硬钢原件提高产品寿命；三种压力范围设定选择；塑胶旋钮或六角螺丝两种压力调整选择。

备注各通径的功能动作孔详见规格表。

:MRF-01P/A/B-**MRF-01C-**额定压力(bar)重量(kg)型号最大流量(l/min)2 1.31.5最高压力(bar)315250MRF-02P/A/B-**MRF-02C/D-**31525035 1.52.0315250MRF-03P/A/B-**MRF-03C/D-**70 3.34.0MRF-04P-**315250300 6.0使用油液粘度范围操作温度污染标准ISO VG 32,46,6810~400cSt -15~70℃≤级μNAS12,25m MRF-06P/A/B-**31525019012.2表面处理磷酸盐皮膜处理规格表外形尺寸图MRF-01系列**MRF-01C-**MRF-01P/A-**安装面:ISO 4401-AB-03-4-A单位:mmMRF-01B-**密封件表特性曲线图最低调整压力特性曲线084261412101051530202535流量(l/min)压力降特性曲线:MRF-02P P MRF-02T 的油路，的油路:MRF-02A B 的、油路:MRF-02A 02B P 、的油路123215346流量(l/min)最小流量特性曲线14020170351053465210175压力(bar)250溢流负载特性曲线-257043525103065601307051015203035250140135200205210240245流量(l/min)MRF-02系列**测试条件粘度温度℃::35cSt;:50外形尺寸图MRF-02A-**MRF-02C-**安装面:ISO 4401-AB-03-4-A单位:mmMRF-02P/B-**MRF-02D-**MRF-02A/B/P-**密封件表数量规格零件名称序号AS568-017HS70背托环O 形圈11107AS568-017-0.6t M12(ID12 1.0)HS70×Φ°AS568-012HS90AS568-014HS70181413AS568-014-0.6t O 形圈O 形圈O 形圈背托环111114MRF-02C/D-**背托环背托环零件名称111814O 形圈13O 形圈序号7O 形圈10O 形圈AS568-017-0.6t AS568-017HS70M12(ID12 1.0)HS70×Φ°规格AS568-012HS90AS568-014-0.6t AS568-014HS702224数量22序号零件名称规格数量特性曲线图最低调整压力最小流量特性溢流负载特性曲线-5070435251030656013070102030406070250140135200205210240245压力降特性曲线测试条件粘度温度℃::35cSt;:50MRF-03系列**010202468101216145040306070流量(l/min)200201100501503465250压力(bar)::::MRF-03P 03A 03D 03C T MRF-03P A MRF-03P B MRF-03B T MRF-03P P 、、、的、、的油路、、、的油路的油路的油路的油路，的油路MRF-03A 03B 03D 03C P A B 15432流量(l/min)234外形尺寸图MRF-03P/B-**安装面:ISO 4401-AC-05-4-A 单位:mm MRF-03C-**MRF-03A-**MRF-03D-**密封件表MRF-03P/A/B-**MRF-03D-**数量规格零件名称序号P18O 形圈832P18G35P92012P1212115O 形圈O 形圈O 形圈O 形圈外形尺寸图MRF-04P-**安装面:ISO 4401-AD-07-4-A单位:mm密封件表MRF-04系列**外形尺寸图MRF-06P/A/B-**安装面:ISO 4401-AE-08-4-A单位:mm密封件表MRF-06系列**。

叠加式液控单向阀的工作原理
叠加式液控单向阀的工作原理
叠加式液控单向阀（又称液体叠加阀）是一种利用液压控制流体运动的液控阀，其特点是由一系列的叠加液压控制器组成，而不是由一个液压控制器控制。

大多数的液体叠加阀使用液控阀阀体，其中设有一系列液压控制器，辅助介质通过液压控制器控制流量，以调节流量，使其保持一定的压力。

叠加式液控单向阀的工作原理主要分两部分：一是液体叠加式阀的构造，另一部分是它的工作原理，包括液压控制和流量控制。

这里只介绍其中的液压控制原理。

液压控制原理：
叠加式液控单向阀的液压控制原理是，当叠加式单向阀的辅助介质在阀内进行流动的时候，它会通过液压控制器形成一个动态的叠加液压，这个叠加液压会对流量造成控制，从而调节流量，使其保持一定的压力。

叠加式液控单向阀的叠加液压可以由几种不同的原因引起，例如： 1、介质的静态压力：介质的静态压力是由阀内的叠加的液压而
产生，可以通过控制叠加的液压来控制流量。

2、流体的动态压力：流体的动态压力是由阀内流动介质所产生
的压力，可以通过控制叠加的液压来控制流体的流量。

3、环境压力：环境压力是由外部压力产生的压力，可以通过控
制叠加的液压来控制流体的流量。

通过上述的液压控制原理可以看出，叠加式液控单向阀能够更有效的控制流体的流量，同时也使得阀的控制功能更加灵活，使得阀的应用更加普遍。

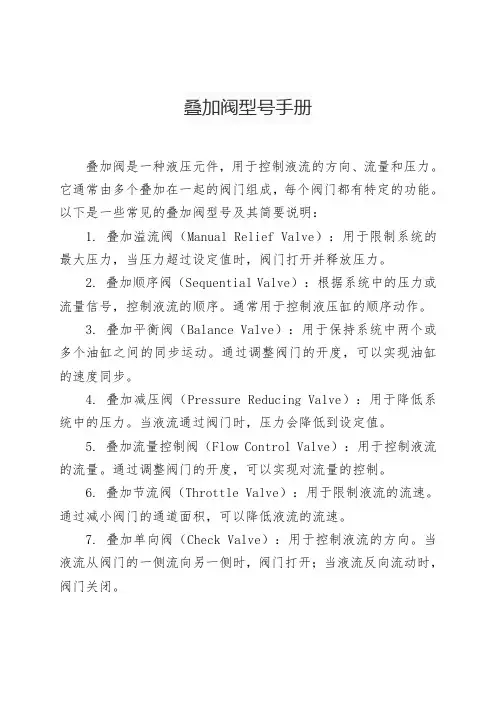

叠加阀型号手册叠加阀是一种液压元件，用于控制液流的方向、流量和压力。

它通常由多个叠加在一起的阀门组成，每个阀门都有特定的功能。

以下是一些常见的叠加阀型号及其简要说明：1. 叠加溢流阀（Manual Relief Valve）：用于限制系统的最大压力，当压力超过设定值时，阀门打开并释放压力。

2. 叠加顺序阀（Sequential Valve）：根据系统中的压力或流量信号，控制液流的顺序。

通常用于控制液压缸的顺序动作。

3. 叠加平衡阀（Balance Valve）：用于保持系统中两个或多个油缸之间的同步运动。

通过调整阀门的开度，可以实现油缸的速度同步。

4. 叠加减压阀（Pressure Reducing Valve）：用于降低系统中的压力。

当液流通过阀门时，压力会降低到设定值。

5. 叠加流量控制阀（Flow Control Valve）：用于控制液流的流量。

通过调整阀门的开度，可以实现对流量的控制。

6. 叠加节流阀（Throttle Valve）：用于限制液流的流速。

通过减小阀门的通道面积，可以降低液流的流速。

7. 叠加单向阀（Check Valve）：用于控制液流的方向。

当液流从阀门的一侧流向另一侧时，阀门打开；当液流反向流动时，阀门关闭。

8. 叠加过滤器（Filter）：用于过滤液流中的杂质和颗粒。

过滤器可以安装在阀门的进口或出口处，以保护阀门和其他液压元件免受污染。

9. 叠加蓄能器（Accumulator）：用于存储和释放能量。

蓄能器可以在系统需要时提供能量，同时在系统不需要时吸收能量。

10. 叠加压力表（Pressure Gauge）：用于显示系统中的压力。

压力表通常安装在阀门附近，以便操作者可以实时了解系统的压力状况。

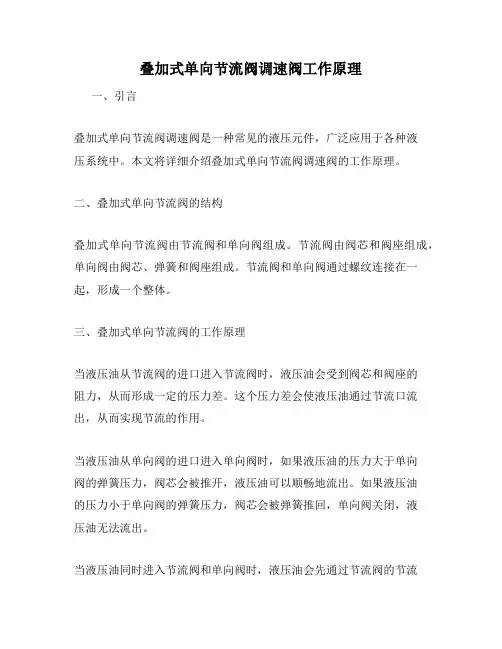

叠加式单向节流阀调速阀工作原理一、引言叠加式单向节流阀调速阀是一种常见的液压元件，广泛应用于各种液压系统中。

本文将详细介绍叠加式单向节流阀调速阀的工作原理。

二、叠加式单向节流阀的结构叠加式单向节流阀由节流阀和单向阀组成。

节流阀由阀芯和阀座组成，单向阀由阀芯、弹簧和阀座组成。

节流阀和单向阀通过螺纹连接在一起，形成一个整体。

三、叠加式单向节流阀的工作原理当液压油从节流阀的进口进入节流阀时，液压油会受到阀芯和阀座的阻力，从而形成一定的压力差。

这个压力差会使液压油通过节流口流出，从而实现节流的作用。

当液压油从单向阀的进口进入单向阀时，如果液压油的压力大于单向阀的弹簧压力，阀芯会被推开，液压油可以顺畅地流出。

如果液压油的压力小于单向阀的弹簧压力，阀芯会被弹簧推回，单向阀关闭，液压油无法流出。

当液压油同时进入节流阀和单向阀时，液压油会先通过节流阀的节流口，形成一定的压力差。

这个压力差会使液压油在单向阀的阀芯和阀座之间形成一定的压力差，从而使单向阀关闭。

当液压油的压力继续增加，直到超过单向阀的弹簧压力时，单向阀才会打开，液压油可以顺畅地流出。

四、叠加式单向节流阀的调速原理叠加式单向节流阀的调速原理是通过改变节流阀的节流口大小来实现的。

当节流口变小时，液压油通过节流口的速度变慢，从而实现调速的作用。

当节流口变大时，液压油通过节流口的速度变快，从而实现加速的作用。

五、结论叠加式单向节流阀调速阀是一种常见的液压元件，其工作原理简单明了，调速效果良好。

在液压系统中广泛应用，为液压系统的正常运行提供了重要的保障。

溢流阀的工作原理及应用溢流阀（Overflow valve）是一种控制压力的机械装置，在液压系统和气动系统中广泛应用。

它的主要功能是限制压力过高，保护系统元件不受损坏，并确保系统的正常工作。

本文将简要介绍溢流阀的工作原理及其应用领域。

一、工作原理1.结构组成：溢流阀由阀体、调节弹簧、调节螺纹、调节阀芯和导向阀座等部分组成。

2.工作过程：当系统压力小于设定值时，溢流阀处于关闭状态，液体通过溢流阀芯上的控制通道流出系统。

当系统压力超过设定值时，压力作用在溢流阀芯上，使其打开，液体通过阀芯与阀座之间的间隙流出系统，以维持系统压力在可接受的范围内。

3.调节方式：通过调节弹簧的紧固程度或更换不同调节弹簧来改变溢流阀的工作压力。

二、应用领域1.液压系统：在液压系统中，溢流阀用于控制系统的最大工作压力，以防止系统超压损坏。

常见的应用包括液压油泵系统、液压马达系统、液压缸系统等。

2.油气井工程：在油气井的阀门和管路中，溢流阀被用作安全阀，一旦压力超过设定值，阀门将自动开启，避免油气井发生爆炸或其他危险事故。

3.油气管道系统：在油气管道系统中，溢流阀被作为过压保护装置，以防止管道爆破或其他意外事故。

同时，它也可以用于调节管道的工作压力，保持管道系统的稳定性。

4.机械制造：在机械制造中，溢流阀被用于控制液压马达和液压缸的运动速度，以实现机械部件的准确定位和控制。

在一些机器设备上，也可以使用溢流阀来控制液压系统的承压能力，以避免系统过载。

5.矿山设备：在矿山设备中，溢流阀常用于控制液压控制系统的动作速度以及驱动机构的负载，确保矿山设备的安全运行。

6.造船业：在造船业中，溢流阀被广泛应用于液压系统中，用于船舶的舵机控制、锚链机构、起重设备等，确保船舶运行时的安全性。

7.飞机冶金工程：在飞机冶金工程中，溢流阀通常被用作液压系统的安全装置，以保证液压系统的稳定和安全性，并防止系统超压造成的损坏。

总结而言，溢流阀作为控制压力的机械装置，具有较为广泛的应用范围。

液压叠加阀组的安装与调试一、任务引入◊什么是液压叠加阀组？采用叠加阀组有什么好处？◊叠加阀与普通液压阀有什么不同？◊如何对液压叠加阀组进行安装？叠加阀是在安装时以叠加的方式连接的一种液压阀，如图5T1所示，它是在板式连接的液压阀集成化的基础上发展起来的新型液压元件。

图5T1登加阀叠加阀是一种标准化的液压元件，它实现各类控制功能的原理与普通液压阀相同，其最大特点是阀体本身除容纳阀芯外，还兼有通道体的作用，每个阀体上均有上下两个安装平面和四到五个公共油液通道，各阀芯相应油口在阀体内与公共油道相接，用阀体的上、下安装面进行叠加式无管连接，可组成集成化液压系统。

叠加阀也可分为换向阀、压力阀和流量阀三种，只是方向阀中仅有单向阀类，而换向阀采用标准的板式换向阀。

每一种通道径系列的叠加阀，其主油路通道和螺栓连接孔的位置都与所选用的相应通径的换向阀相同。

同一通径的叠加阀按要求叠加起来组成各种不同控制功能的系统。

叠加阀组成的系统有很多优点：1 .组成回路的各单元叠加阀间不用管路连接，因而结构紧凑，体积小，由管路连接引起的故障也少：2 .由于叠加阀是标准化元件，设计中仅需要绘出液压系统原理图即可，因而设计工作量小，设计周期短；3 .根据需要更改设计或增加、减小液压元件较方便、灵活；4 .系统的泄漏及压力损失较小。

二.任务实施(一)液压叠加阀组的安装1.任务要求(1)认识各元件①集成块如图5-12所示为液压集成块，液压集成块又称组合式液压块，是60年代出现的液压系统中的一种新型的阀块。

液压块的各面上有若干连接孔，作为块与阀之间的连接，元件之间借助于块中的孔道而连通,叠加在一起组成各种所需要的液压回路。

本液压集成块共有三种,分别用于二阀组、三阀组、四阀组的叠加，每种阀块各两个。

采用液压集成块具有以下优点： 1）可以利用原有的板式元件组合成各种各样的液压回路，完成各种动作要求；2）由于液压块向空间发展，缩小了液压设备的占用面积；3）以块内孔道代替了管道，简化了管路连接，便于安装和管理；4）缩短了管路，基本消除了漏油现象，提高了液压系统的稳定性；5）如要变更回路，只要更换液压块即可，灵活性大，可实现系统标准化，便于成批生产。

叠加阀工作原理
叠加阀（也称为叠加式溢流阀）是一种常用的液压控制元件。

其工作原理基于流体力学原理，通过调节流体通过阀门的面积来控制流量。

基本上，叠加阀由两个阀门组成，一个主阀和一个叠加阀。

主阀控制系统中的主要流量，而叠加阀则控制溢流流量。

当液压油经过主阀时，主阀会根据设定的压力差调节流体通过的面积，进而控制主流量。

当流体通过主阀进入叠加阀时，叠加阀会根据设定的溢流压力差，通过调节阀门面积来控制溢流流量。

叠加阀的工作原理如下：当系统的工作压力达到设定的压力时，主阀开始打开，允许流体通过。

在流体通过主阀时，也进入了叠加阀。

当流体压力超过叠加阀设定的溢流压力时，叠加阀开始打开，流体通过叠加阀进入低压区域，从而完成溢流的功能。

在液压系统中，叠加阀常用于控制系统的最大压力，起到保护系统的作用。

当系统的工作压力超过设定的最大压力时，叠加阀会打开，将多余的流体引导到低压区域，以防止系统超载。

叠加阀还可以用于控制其他液压元件，例如液压缸的速度控制。

总结起来，叠加阀通过调节阀门面积来控制流量，当系统压力超过设定值时，叠加阀会打开，引导多余的流体溢流。

这种工作原理使得叠加阀成为液压系统中重要的控制元件，用于保护系统以及控制流量和速度。

溢流阀的应用及原理图1. 溢流阀的简介溢流阀，又称为压力缓冲阀或溢流节流阀，是一种常用的液压元件。

它广泛应用于工程机械、农机、船舶、航空航天等领域，用于控制液压系统中的压力，并在液压系统中起到过载保护的作用。

2. 溢流阀的工作原理溢流阀的工作原理基于流体力学和压力控制的原理。

其工作原理如下所述：1.溢流阀内部有一调节装置和一个活塞组成。

调节装置可调整溢流阀的工作压力。

2.当液压系统中的压力超过设定的工作压力时，溢流阀的调节装置会使活塞移动，以打开溢流口。

3.液压系统中的压力会通过溢流口流出，使压力得到控制，保持在设定的范围内。

4.当压力降低到设定的范围内时，调节装置会使活塞关闭溢流口，停止流体流出。

3. 溢流阀的应用溢流阀在液压系统中有多种应用，以下列举了几个常见的应用场景：1.过载保护：溢流阀可以在液压系统中起到过载保护的作用。

当系统中的压力超过设定的范围时，溢流阀会打开溢流口，将多余的液压油流出，以保护系统不受损坏。

2.管路平衡：在液压系统中，通过配置溢流阀，在多个液压缸上保持相同的压力，以实现管路平衡，使各液压缸能够同时运动。

3.阻尼调节：溢流阀可以用于调节液压缸的速度和动作阻尼。

通过调整溢流阀的阀芯开度，可以增加或减少溢流量，达到速度调节和阻尼调节的效果。

4.流量控制：通过调节溢流阀的阀芯开度，可以控制液压系统中的流量大小，实现对液压系统的流量控制。

4. 溢流阀的原理图下图为溢流阀的原理图：________| || || 液压源 ||________|||____|____| || 溢流阀 ||_ ____ __|| || || ______| | ||_|______|||___|____| || 液压缸 ||________|5. 结论溢流阀是一种常用的液压元件，通过调节溢流阀的工作原理，可以实现液压系统的压力控制、过载保护、流量控制等功能。

其应用场景广泛，并在工程机械、农机、船舶、航空航天等领域发挥重要作用。
