微机实验一 汇编语言程序调试基础训练

实验一、汇编语言程序的上机过程及调试<i>汇编程序调试过程</i>实验一、汇编语言程序的上机过程及调试<i>汇编程序调试过程</i>一、实验目的熟练掌握汇编语言上机汇编、连接和装入运行。

学会使用调试程序DEBUG或TD来进行程序调试。

<i>汇编程序调试过程</i>二、实验内容(一)汇编程序建立过程a.建立汇编源程序─通过b.编译为目标文件d.连接为可执行文件c.不通过，重新修改(语句错误)f.不正确，用调试工具调试，重新修改(逻辑错误)e运行正确g.完成<i>汇编程序调试过程</i>汇编语言的源程序需要编译和连接后才能在计算机上执行。

汇编语言源程序扩展名规定为.ASM。

用MASM编译源程序后，将产生源程序的目标程序文件，其扩展名为.OBJ。

再经过连接程序(LINK)把目标程序文件与库文件或其他目标文件连接在一起形成可执行文件(扩展名为.EXE)。

这时就可以运行该程序了。

DOS下可直接键入可执行程序的文件名从而运行该程序。

<i>汇编程序调试过程</i>(二)过程详细说明步骤a: 建立汇编源程序如果现在的根目录不是E盘，写入E :然后回车，再打入cd *** (***是你新建的文件夹名),例如电气031班的同学，现在你的DOS界面根目录为：E\dq031 。

打入edit然后回车，EDIT的操作画面便会出现在屏幕上，alt键可以控制工具栏操作，←↑→↓箭头控制阴影选择的上下移动。

我们现在按alt键，选中flie, 按↓选中open,回车，找到刚刚拷贝的asm 文件，回车。

选择存盘并给你输入的文件起一个文件名，形式：*** . asm ;然后回到dos环境。

<i>汇编程序调试过程</i>步骤b: 编译目标文件在DOS提示符下键入MASM *** .asm回车，(其中***为你刚才在*****RE a 中建立的文件名)这时汇编程序的输出文件可以有三个(分别：.obj .lst .crf),便会出现三次提问，在这可以一路回车即可。

实验一熟悉汇编语言程序设计的实验环境及上机步骤一、实验目的：1、掌握文本编辑程序EDIT的基本使用方法。

2、熟练掌握汇编语言上机操作的基本步骤，学会汇编语言程序的编辑、汇编、连接、运行等操作方法。

二、上机实验指导（一）实验环境1.硬件环境微型计算机（Intel x86系列CPU）一台2. 软件环境⏹Windows98/2000/XP操作系统⏹文本编辑器（NOTEPAD（记事本））⏹汇编程序（MASM.EXE）⏹连接程序（LINK.EXE）（二）上机实验步骤上机步骤总结如下：1．把汇编程序拷贝到 C:\ASM\2．用记事本建立ASM源程序，保存为C:\ASM\HELLO.ASM3．汇编 C:\ASM>MASM HELLO.ASM<回车>4．链接C:\ASM>LINK HELLO.OBJ<回车>5．执行C:>ASM>HELLO〈回车〉下面详细介绍上机步骤：1．确定源程序的存放目录建议源程序存放的目录名为ASM（或MASM），并放在C盘或D盘的根目录下。

创建方法：找到C盘的根目录，在C盘的根目录窗口中点击右键，在弹出的菜单中选择“新建”→“文件夹”，并把新建的文件夹命名为ASM。

请把MASM.EXE、LINK.EXE都拷贝到此目录中。

2．建立ASM源程序使用NOTEPAD（记事本）文本编辑器建立ASM源程序。

打开记事本，输入源程序后，保存为后缀为.ASM的文件，保存路径为C:\ASM\HELLO.ASM。

3．用MASM.EXE汇编源程序产生OBJ目标文件具体操作如下：在DOS命令提示符窗口中操作选择“开始”→“程序”→“附件”→“命令提示符”，打开DOS命令提示符窗口，然后用CD命令转到源程序目录下，接着输入MASM命令：C:\Documents and Settings>cd..(回车，退回到上一级根目录)C:>CD ASM<回车>C:\ASM>MASM HELLO.ASM<回车>操作时的屏幕显示如图2所示。

实验一汇编语言环境一、实验目的1．熟悉汇编语言的上机环境，学习EDIT,MASM,LINK程序的使用，掌握建立、汇编、链接、运行汇编语言程序的过程。

2．熟悉DEBUG有关命令的使用方法。

二、实验原理建立、汇编、链接、运行汇编语言程序的过程方法。

三、主要仪器及耗材计算机、MASM软件包。

四、实验内容与步骤内容：1.输入、编辑汇编语言程序。

2.对汇编语言程序进行汇编、连接和运行。

步骤：1.在DOS提示符下，进入MASM目录。

2. 在MASM目录下启动EDIT编辑程序，输入源程序，并对其进行汇编、连接和运行。

1) 调用edit输入、编辑源程序并保存在指定的目录中；例：edit no1.asm,进入编辑窗口code segmentassume cs:codestart:mov ah,08hint 21hmov ah,4chint 21hcode endsend start编辑完后，何在退出edit窗口2) 用汇编程序masm对源程序汇编产生目标文件obj。

例：masm no1不断修改错误，直至汇编通过为止,产生no1.obj。

3) 用连接程序link产生执行文件exe.例：link no14) 执行程序:可直接从DOS执行程序，即在DOS环境中，输入文件名no1即可。

再次熟悉汇编连接，运行过程。

1.在DOS提示符下，进入MASM目录。

2. 在MASM目录下启动EDIT编辑程序，输入源程序，并对其进行汇编、连接和运行。

1) 调用edit输入、编辑源程序并保存在指定的目录中；例：edit no2.asm,进入编辑窗口DATAS SEGMENTbuf db 'I am a student!$' ;此处输入数据段代码DATAS ENDSSTACKS SEGMENTdb 200 dup(0);此处输入堆栈段代码STACKS ENDSCODES SEGMENTASSUME CS:CODES,DS:DATAS,SS:STACKSSTART:MOV AX,DATASMOV DS,AXlea dx,bufmov ah,9int 21h;此处输入代码段代码MOV AH,4CHINT 21HCODES ENDSEND START编辑完后，何在退出edit窗口2) 用汇编程序masm对源程序汇编产生目标文件obj。

软件实验一汇编语言程序的调试与运行一．实验目的1．学习数据传送和算术运算指令的用法2．熟悉在PC机上编辑、汇编、连接、调试和运行汇编语言程序的过程。

二．实验内容将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在DATA1和DA TA2为首的5个内存单元中，结果送回DATA1处。

三．程序框图图1.1 两个多位十进制相加程序流程图四．程序清单DISP MACRO XMOV DL,X ;要显示的字符送DL寄存器MOV AH,02H ;DOS功能调用号是02HINT 21H ;21H中断程序是DOS功能调用ENDMDATA SEGMENTDATA1 DB '12732'DATA2 DB '06815'N EQU $-DA TA2DATA ENDSSTACK SEGMENT STACKSTA DB 20 DUP (?)TOP EQU $-STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TA,SS:STACK,ES:DA TA START:MOV AX,DA TAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXLEA SI,DATA1 ;☆MOV BX,0MOV CX,NCALL DISPL ;显示被加数DISP '+'LEA SI,DATA2MOV BX,0MOV CX,NCALL DISPL ;显示加数DISP '='LEA DI,DA TA1MOV CX,NCALL ADDA ;调用加法子程序LEA SI,DATA1MOV BX,0MOV CX,NCALL DISPL ;显示运算结果DISP 0DHDISP 0AHMOV AX,4C00HINT 21HDISPL PROC ;显示子程序DS1: MOV AH,02HMOV DL,[SI+BX]INT 21HINC BXLOOP DS1RETDISPL ENDPADDA PROC ;加法子程序PUSH CXMOV BX,0AD1: SUB BYTE PTR [SI+BX],30HSUB BYTE PTR [DI+BX],30HINC BXLOOP AD1POP CXPUSH CXMOV BX,N-1 ;☆☆CLCAD2: MOV AL,[SI+BX]ADC AL,[DI+BX]AAAMOV [DI+BX],ALDEC BXLOOP AD2POP CXPUSH CXMOV BX,0 ;☆☆☆AD3: ADD BYTE PTR [DI+BX],30HINC BXLOOP AD3POP CXRET ;☆☆☆☆ADDA ENDPCODE ENDSEND START五．调试步骤1．编辑源程序，建立一个以后缀为．ASM的文件.2．汇编源程序，检查程序有否错误，有错时回到编辑状态，修改程序中错误行。

实验名称实验一利用 DEBUG 调试汇编语言程序段一、实验目的1．熟悉 DEBUG 有关命令的使用方法；2．利用 DEBUG 掌握有关指令的功能；3．利用 DEBUG 运行简单的程序段。

二、实验要求1．仔细阅读有关 DEBUG 命令的内容，对有关命令，要求事先准备好使用的例子；三、实验环境DOS 操作系统四、实验内容1．进入和退出 DEBUG 程序；1)开始—运行点确定进入DOS命令窗口图1进入DOS命令窗口2)在命令窗口中输入 dubug 进入 debug 程序图2进入 debug 程序3)进入 debug 窗口后,输入 q 命令退出 debug图3退出 debug2．学会 DEBUG 中的1）D 命令（显示内存数据 D 段地址:偏移地址）例 1：-D100 ;显示 DS 段, 0100 开始的 128 个字节内容－D ;默认段寄存器为 DS，当前偏移地址(刚进入 debug 程序偏移地址为 0100H)图4默认显示 DS 段内容－D DS:100 ;显示 DS 段, 0100H 开始的 128 个字节内容图5显示 DS 段内容－D CS:200 ;显示 CS 段, 0200H 开始的 128 个字节内容图6显示 CS 段内容－D 200:100 ;显示 DS 段, 0200:0100H 开始的 128 个字节内容图7显示 DS段0200:0100H内容－D 200 ；显示 DS 段, 0200H开始的128个字节内容图8显示 DS段0200H开始的内容－D 100 L 10 ;显示 DS 段, 100H 开始的 100H 个字节内容图9显示 DS段100H开始的100H字节内容2）E 命令（修改指定内存）例 1：-E100 41 42 43 44 48 47 46 45-D 100，L08结果：073F：0100 41 42 43 44 48 47 46 45-e 100 修改内存内容-d 100,L08 查看刚才修改的内存内容图10 修改和查看DS段100H开始的80H字节内容例 2： -E 100073F：0100 41. 42 ： 42 是操作员键入此命令是将原 100 号内存内容 41 修改为 42，用 D 命令可察看。

实验⼀汇编语⾔程序上机过程与调试实验⼀汇编语⾔程序上机过程与调试（基本指令实验）⼀、实验⽬的1、熟悉80X86寻址⽅式及基本指令的功能，进⼀步理解和巩固课堂学习的内容。

2、掌握汇编语⾔程序设计上机过程和汇编语⾔源程序结构，为后续汇编语⾔程序设计打好基础。

3、熟悉Masm for windows集成实验环境，以及DEBUG、CODEVIEW调试⼯具的使⽤⽅法。

⼆、实验预习要求1、熟悉汇编语⾔程序设计上机步骤，熟悉DEBUG、CODEVIEW调试⼯具的使⽤⽅法。

2、复习80X86操作数寻址⽅式及基本指令。

3、了解实验内容，并在实验前根据课堂所学知识回答有关问题（个别取决于程序实际运⾏环境的问题除外），以便在实验时进⾏验证。

三、实验内容（⼀）、读懂下列源程序，使⽤Masm for windows集成实验环境⽣成名为EX11.ASM的源程序，汇编⽣成EX11.OBJ⽂件和EX11.LST⽂件，连接⽣成EX11.EXE⽂件；⽤EDIT 或记事本打开EX11.LST⽂件，了解.LST⽂件包含的信息；使⽤DEBUG 和CODEVIEW调试⼯具单步执⾏EX11.EXE程序，注意观察IP值的变化,并回答下列问题。

1. 程序装⼊后，代码段寄存器CS的内容为0B68 H，代码段第⼀条可执⾏指令：MOV AX，DATA对应的机器代码为B81A0B H，它是⼀个3 个字节的指令，注意观察执⾏该指令时IP值的变化情况，该指令源操作数DATA的寻址⽅式是直接寻址，其值为0B6A 。

2. 执⾏完MOV DS,DA TA指令后,DS的内容为0B6A H,源程序在数据段中定义的数据82H,68H,88H被装⼊的存储单元的物理地址分别是0B6A0 H,0B6A1H,0B6A2H.3. 程序中第⼀条ADD AL，[BX]指令对应的机器代码为0207 H，它是⼀个2个字节的指令，注意观察执⾏该指令时IP值的变化情况；该指令源操作数的寻址⽅式是直接寻址，该操作数所在存储单元的逻辑地址(DS)：(BX)为0B6A:0001 ，其物理地址为0B6A1H；执⾏完该指令后(AL)= EA H，CF= 0 ，OF= 0 ，ZF= 0，SF= 1 ，AF= 0 ，PF= 0 ；若两操作数为⽆符号数，计算结果是否正确？z 若两操作数为带符号数，计算结果是否正确？z若计算结果正确，结果是正数还是负数？f4.执⾏完第⼆条ADD AL，[BX]指令后(AL)= 72 H，CF= 1 ，OF= 1 ，ZF= 0 ，SF= 0，AF= 1 ，PF= 1 ；若两操作数为⽆符号数，计算结果是否正确？B 若两操作数为带符号数，计算结果是否正确？B5.指令MOV SUM，AL中，⽬的操作数的寻址⽅式为直接寻址。

软件实验一汇编语言程序的调试与运行一．实验目的1．学习数据传送和算术运算指令的用法2．熟悉在PC机上编辑、汇编、连接、调试和运行汇编语言程序的过程。

二．实验内容将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在DATA1和DA TA2为首的5个内存单元中，结果送回DATA1处。

三．程序框图图1.1两个多位十进制相加程序流程图四．程序清单DISP MACRO XMOV DL,X;要显示的字符送DL寄存器MOV AH,02H;DOS功能调用号是02HINT21H;21H中断程序是DOS功能调用ENDMDATA SEGMENTDATA1DB'12732'DATA2DB'06815'N EQU$-DA TA2DATA ENDSSTACK SEGMENT STACKSTA DB20DUP(?)TOP EQU$-STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TA,SS:STACK,ES:DA TA START:MOV AX,DA TAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXLEA SI,DA TA1;☆MOV BX,0MOV CX,NCALL DISPL;显示被加数DISP'+'LEA SI,DA TA2MOV BX,0MOV CX,NCALL DISPL;显示加数DISP'='LEA DI,DA TA1MOV CX,NCALL ADDA;调用加法子程序LEA SI,DA TA1MOV BX,0MOV CX,NCALL DISPL;显示运算结果DISP0DHDISP0AHMOV AX,4C00HINT21HDISPL PROC;显示子程序DS1:MOV AH,02HMOV DL,[SI+BX]INT21HINC BXLOOP DS1CALL DISPL;显示被加数DISP'+'LEA SI,DA TA2MOV BX,0MOV CX,NCALL DISPL;显示加数DISP'='LEA DI,DA TA1MOV CX,NCALL ADDA;调用加法子程序LEA SI,DA TA1MOV BX,0MOV CX,NCALL DISPL;显示运算结果DISP0DHDISP0AHMOV AX,4C00HINT21HDISPL PROC;显示子程序DS1:MOV AH,02HMOV DL,[SI+BX]INT21HINC BXLOOP DS1RETDISPL ENDPADDA PROC;加法子程序PUSH CXMOV BX,0AD1:SUB BYTE PTR[SI+BX],30HSUB BYTE PTR[DI+BX],30HINC BXLOOP AD1POP CXPUSH CXMOV BX,N-1;☆☆CLCAD2:MOV AL,[SI+BX]ADC AL,[DI+BX]AAAMOV[DI+BX],ALDEC BXLOOP AD2POP CXPUSH CXMOV BX,0;☆☆☆AD3:ADD BYTE PTR[DI+BX],30HINC BXLOOP AD3POP CXRET;☆☆☆☆ADDA ENDPCODE ENDSEND START2.简单叙述上机步骤，调试方法。

实验一汇编语言程序的调试与运行一、实验目的1．熟练掌握DEBUG的常用命令，学会用DEBUG调试程序。

2．掌握数据在内存中的存放方式和内存操作数的寻址方式。

3．掌握汇编语言源程序的组成格式。

4．掌握8086/8088指令及伪指令的格式及用法。

5．掌握汇编语言源程序的编辑、调试及运行方法。

二、实验准备知识1．DEBUG程序的启动DEBUG是专门为汇编语言设计的一种汇编语言调试工具，它通过单步执行，设置断点连续执行等方式为汇编语言程序员提供了非常有效的调试手段。

在DOS提示符下，可输入命令：C>DEBUG [d：][path][文件名][ 参数1][参数2]其中文件名是被调试文件的名称，它必须是执行文件（.EXE），两个参数是运行被调试文件时所需要的命令参数，在DEBUG程序调入后，出现提示符“–”，此时，可键入所需的DEBUG命令。

在启动DEBUG时，如果输入了文件名，则DEBUG程序把指定文件装入内存。

用户可以通过DEBUG的命令对指定文件进行修改，显示和执行。

如果没有文件名，则是以当前内存的内容进行工作。

2．DEBUG的主要命令1）汇编命令A格式：– A [起始地址]功能：该命令从指定地址开始允许输入汇编语句，把它们汇编成机器代码相继存放在从指定地址开始的存储器中。

2）反汇编命令U（1）格式1：– U [起始地址]功能：该命令从指定地址开始，反汇编32个字节，若地址省略，则从上一个U命令的最后一条指令的下一个单元开始显示32个字节。

（2）格式2：– U [起始地址终止地址]格式3：– U [起始地址 L 字节数]功能：该命令对指定范围的内存单元进行反汇编。

例如：3）运行命令G格式：– G [= 起始地址1][断定点地址2[断点地址3……]]功能：从指定地址开始执行程序。

在设定的断点处程序暂停，并显示全部寄存器内容和下一条要执行的指令。

一般设置断点前最好用U命令查看一下指令开始的地址。

断点数最多为10个。

实验一汇编语言程序上机过程以及调试（1）一、预习内容1.工具软件MASM、LINK的使用2.常用DEBUG命令的使用: G,D,R,T,U,Q3.完整程序设计方法的格式。

二、目的要求1.掌握常用工具软件MASM、LINK的使用2.掌握常用DEBUG命令: G,D,R,T,U,Q 能灵活使用这些命令调试程序3.掌握完整程序设计方法的格式，能正确书写数据段，代码段等。

三、实验内容比较两个字符串string1和string2所含的字符是否相同,如果相同则显示’Match'否则显示’No match’.请读程序，并将程序补充完整。

DSEG SEGMENTstring1 db 'Move the cursor backward.'string2 db 'Move the cursor backward.'mess1 db 'Match.',13,10,'$'mess2 db 'No match.',13,10,'$'DSEG ENDSCSEG SEGMENTassume cs:CSEG, ds:DSEG, es:DSEG,MAIN PROC FARstart: mov ax, dsegmov ds, axmov es, axlea si ,string1①cld②repz cmpsbjz matchlea dx,mess2jmp short dispmatch:lea dx,mess1disp: mov ah,09hint 21hmov ax, 4c00hint 21hMAIN ENDPCSEG ENDSend start实验步骤：1）用文字编辑工具（记事本或EDIT）将源程序输入完整后保存在d:\masm下,注意保存时将文件扩展名改为.asm(如test1.asm)。

2）屏幕左下角”开始”–“运行”输入cmd ，进入dos命令操作,先用d: 和cd mas m 命令改变路经,接着用”masm + 文件名” (如masm test1，这里文件名可以不带扩展名)对源文件进行汇编,产生.obj文件和.LST文件。

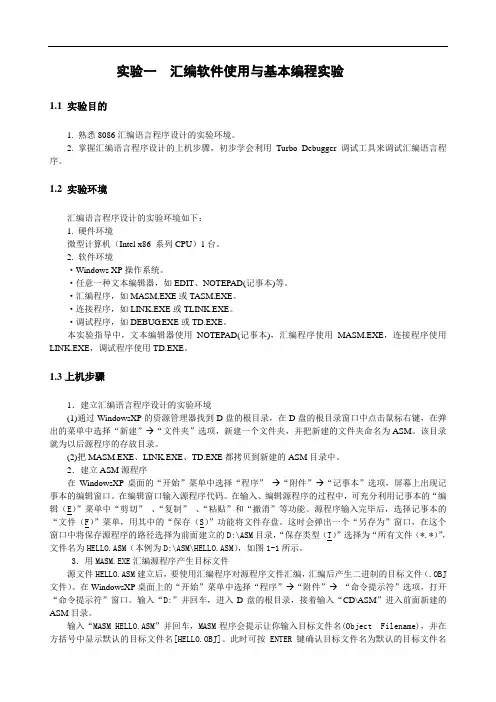

实验一汇编软件使用与基本编程实验1.1 实验目的1. 熟悉8086汇编语言程序设计的实验环境。

2. 掌握汇编语言程序设计的上机步骤，初步学会利用Turbo Debugger 调试工具来调试汇编语言程序。

1.2 实验环境汇编语言程序设计的实验环境如下：1. 硬件环境微型计算机（Intel x86 系列CPU）1台。

2. 软件环境·Windows XP操作系统。

·任意一种文本编辑器，如EDIT、NOTEPAD(记事本)等。

·汇编程序，如MASM.EXE或TASM.EXE。

·连接程序，如LINK.EXE或TLINK.EXE。

·调试程序，如DEBUG.EXE或TD.EXE。

本实验指导中，文本编辑器使用NOTEPAD(记事本)，汇编程序使用MASM.EXE，连接程序使用LINK.EXE，调试程序使用TD.EXE。

1.3上机步骤1．建立汇编语言程序设计的实验环境(1)通过WindowsXP的资源管理器找到D盘的根目录，在D盘的根目录窗口中点击鼠标右键，在弹出的菜单中选择“新建”→“文件夹”选项，新建一个文件夹，并把新建的文件夹命名为ASM。

该目录就为以后源程序的存放目录。

(2)把MASM.EXE、LINK.EXE、TD.EXE都拷贝到新建的ASM目录中。

2．建立ASM源程序在WindowsXP桌面的“开始”菜单中选择“程序”→“附件”→“记事本”选项，屏幕上出现记事本的编辑窗口。

在编辑窗口输入源程序代码。

在输入、编辑源程序的过程中，可充分利用记事本的“编辑（E）”菜单中“剪切”、“复制”、“粘贴”和“撤消”等功能。

源程序输入完毕后，选择记事本的“文件（F）”菜单，用其中的“保存（S）”功能将文件存盘。

这时会弹出一个“另存为”窗口，在这个窗口中将保存源程序的路径选择为前面建立的D:\ASM目录，“保存类型（T）”选择为“所有文件（*.*）”，文件名为HELLO.ASM（本例为D:\ASM\HELLO.ASM），如图1-1所示。

实验一汇编语言上机调试工具DEBUG的使用一、调试工具DEBUG使用介绍DEBUG是为汇编语言设计的一种有效工具，它通过单步、设置断点等方式为汇编语言程序员提供了非常有效的调试手段。

DEBUG是独立可执行的程序。

1、 DEBUG程序的调用在DOS的提示符下，可键入命令：C：\DEBUG [驱动器][路径][文件名]屏幕上出现―－‖符号表示已进入DEBUG如键入文件名则DEBUG将指定的文件装入存储器中，用户可对其进行调试。

如未键入文件名，则用户可以用当前存储器的内容工作，可以执行DEBUG的各种命令2、常用DEBUG命令及其操作① _A（汇编）命令格式：A[地址] ；表示对以下输入的指令进行汇编说明：该命令未指定地址时，用CS：100H或上一次A命令的后续地址作起始地址。

输入出错时，显示：ERROR，并重新显示当前地址，等待输人。

举例：_A enter显示：CS段地址：起始偏移地址（输入要汇编的指令）例： 12FE：0100 …………；其中12FE为CS的段基址② _D命令：查看存储器内容格式：D[地址]、或D[范围]说明：该命令用于显示部分内存中的内容。

缺省的段地址是DS，缺省的偏移地址是100H 或上一次D命令的后续地址，缺省的长度为80字节。

显示的格式为：地址十六进制码 ASCII码不可打印字符的ASCII码用‗．‘显示，第一行自动调整边界。

举例：- D15 120该示例显示数据段中偏移地址从15H至120H间的数据区内容。

例: –d 0100 0120 ；查看数据段从偏移地址0100单元开始, 到0120单元的内容。

③ _E命令：显示和修改内存单元内容格式：E[地址]说明：该命令用于显示指定内存单元的内容并等待输入新的值。

举例：- E DS：01000F0E：0100 00.显示0F0E：0100单元的内容为00，小数点表示等待输入新数值，但通过键盘输入数值01后，01显示在小数点右边，如按下空格键后，出现下一个单元的内容在等待输入数据，若要退出E命令可按回车键。

微机原理实验报告学院：专业班级：姓名学号实验一汇编语言编程基础1.3汇编语言程序上机操作和调试训练一．功能说明运用8086汇编语言，编辑多字节非压缩型BCD数除法的简单程序，文件名取为*.ASM。

运用MASM﹒EXE文件进行汇编，修改程序中的各种语法错误，直至正确，形成*.OBJ文件。

运用LINK.EXE文件进行连接，形成*.EXE文件。

仔细阅读和体会DEBUG调试方法，掌握各种命令的使用方法。

运用DEBUG。

EXE文件进行调试，使用单步执行命令—T两次，观察寄存器中容的变化，使用察看存储器数据段命令—D，观察存储器数据段数值。

再使用连续执行命令—G，执行程序，检查结果是否正确，若不正确可使用DEBUG的设置断点，单步执行等功能发现错误所在并加以改正。

二．程序流程图三．程序代码修改后的程序代码如下：DATA SEGMENTA DB 9,6,8,7,5B DB 5C DB 5 DUP (0)N EQU 5DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,ES:DATA START: MOV AX,DATAMOV DS,AXMOV ES,AXCLDLEA SI,ALEA DI,CMOV CX,NMOV AH,0LP1: LODSBAADDIV BSTOSBLOOP LP1MOV CX,NLEA DI,CLP2: MOV DL,[DI]ADD DL,30HMOV AH,2INT 21HINC DILOOP LP2MOV AH,4CHINT 21HCODE ENDSEND START四．实验感想和收获通过这次试验，我对微机原理上级试验环境有了初步的认识，可以较为熟练地对汇编语言进行编译，汇编及连接，同时也学会了用DEBUG调试程序，收获很大。

在这次试验中我也遇到了一些困难。

在刚开始我发现自己无法打开MASM.EXE，计算机提示是由于版本不兼容。

我这才想起来我的操作系统是64位的，和该软件版本不兼容。

微机接⼝实验报告汇编程序调试和简单接⼝编程实验报告课程名称微机原理与接⼝技术实验项⽬实验⼀汇编程序调试和简单接⼝编程_实验仪器 TPC-USB通⽤微机接⼝实验系统系别_光电信息也通信⼯程学院_专业 ________通信⼯程________班级/学号__通信0801/2008010382__学⽣姓名 _________闫振宇_________实验⽇期 _______2011-4-28________成绩_______________________指导教师_______胡信裕__________⼀、实验⽬的1. 学习汇编程序设计的基本⽅法，掌握⽤汇编语⾔设计、编写、调试和运⾏程序的⽅法；2. 熟悉TPC-USB通⽤微机接⼝实验系统的使⽤操作；3. 掌握I/O地址译码电路的⼯作原理；⼆．实验设备1.PC微机系统⼀套2.TPC-USB通⽤微机接⼝实验系统⼀套三．实验要求1．实验前要作好充分准备，包括程序框图、源程序清单、调试步骤、测试⽅法、对运⾏结果的分析等。

2．熟悉与实验有关的系统软件（如编辑程序、汇编程序、连接程序和调试程序等）使⽤⽅法。

在程序调试过程中，有意识地学习及掌握debug程序的各种命令，掌握程序的调试⽅法及技巧。

3．实验前仔细阅读理解教材相关章节、附录E等的相关内容，实验时必须携带教材及实验讲义。

四．实验内容及步骤1．运⽤⽂本编辑⼯具建⽴实验源程序⽂件（*.asm）功能要求：实验电路如图1所⽰，其中74LS74为D触发器，可直接使⽤实验台上数字电路实验区的D触发器,74LS138为地址译码器。

译码输出端Y0～Y7在实验台上“I/O地址“输出端引出，每个输出端包含8个地址，Y0：280H～287H，Y1：288H～28FH，……当CPU执⾏I/O指令且地址在280H～2BFH范围内，译码器选中，必有⼀根译码线输出负脉冲。

图 1 实验电路连接参考图利⽤这个负脉冲控制L7闪烁发光（亮、灭、亮、灭、……），时间间隔通过软件延时实现。

微机实验指导书（最终版）试验一熟悉汇编环境以及初级程序的编写与调试一实验目的1．熟识掌控debug的常用命令，学会用debug调试程序。

2．了解数据在存储器中的存取方法以及堆栈中数据的压入与弹出。

3．掌握各种寻址方法及简单指令的执行过程。

二试验要求1．实验前要搞好充分准备，包含汇编程序目录、调试步骤、调试方法，以及对程序结果的分析。

2．本实验要求在pc机上进行。

3．本实验只建议在debug调试程序状态下展开，包含汇编程序、调试程序、执行程序。

三实验内容1．熟悉debug的常用命令（1）汇编命令a1a【段寄存器名】格式：○：【偏转地址】2a【段地址】○：【偏转地址】3a【偏转地址】○4a○功能：用该命令可以将汇编语言程序直接汇编进入内存。

当键入a命令后，表明段地址和偏转地址等候用户键入编订指令，每键入一条编订指令contrary后，自动表明下一条指令的段地址和偏转地址，再键入下一条编订指令，直至汇编语言程序全部键入，又表明下一条地址时可以轻易键入contrary返回提示符“―”年才。

1的段地址在段地址寄存器中，其中○因此在使用该命令时必须将段地址寄存器送入段地3的段地址在cs中，○4的段地址在cs中，偏移地址为100h。

址，○（2）执行程序命令g和单步执行程序t功能：用该g命令可直接执行汇编语言程序；用t命令可单步执行汇编语言程序并显示当前寄存器内容（3）表明内存命令d1d[地址]格式：○2d[地址范围]○3d○功能：显示指定内存范围的内容。

（4）修改存储单元内容命令e1e[地址][内容表中]格式：○2e[地址]○1用命令所取值的内容西略替代选定地址范围的内存单元内容。

功能：○2一个单元一个单元的连续修改单元内容。

○其中：内容表列出一个十六进制数或一串十六进制数，也可以就是用单引号内加起至的一串字符。

（5）检查和修改寄存器内容命令r1r格式：○2r[寄存器名]○1表明cpu内部所有寄存器的内容和全部标志位的状态。

实验一 汇编语言与程序调试基础一、实验目的1、了解命令行操作基本方式和基本命令，掌握PC环境下命令行方式的特点2、掌握汇编语言程序指令编辑、宏汇编、连接、运行基本概念；3、熟练掌握动态调试程序TD的常用命令或窗口功能，学会用TD调试程序,修改环境。

二、实验环境1．硬件环境微型计算机（Intel x86系列CPU）一台2.软件环境Windows XP操作系统任意一种文本编辑器（EDIT、NOTEPAD（记事本）、UltraEDIT等）汇编程序（MASM.EXE或TASM.EXE）链接程序（LINK.EXE或TLINK.EXE）调试程序（DEBUG.EXE或TD.EXE）文本编辑器建议使用EDIT或NOTEPAD，汇编程序建议使用MASM.EXE，连接程序建议使用LINK.EXE，调试程序建议使用TD.EXE。

系统同时配有清华科教仪器厂TPC2003A集成开发环境软件一套，编译链接环境在C:\Program Files\qhkj\TPC2003A\bin\asm目录中.默认的编译批处理文件为TASM.BAT:TASM.exe %1, %2编译加链接批处理程序TL.BAT:TASM.exe %1, %2TLINK.exe %2, %3,nul.map, , nul.def编译链接对象临时存放在C:\TMP4TPC目录中。

同学可以根据需要临时修改该文件，如支持带符号调试功能，或直接用TD.exe调试该目录中的可执行目标程序。

3．使用说明（1） 实验中心计算机配有专门的硬盘保护系统，仅逻辑F盘（MS-DOS模式下为E盘）对用户开放，同学可以在F盘上建立自己的目录，根据爱好把相关的工具软件复制到该目录中。

同学也可修改其他盘（如C,D,E盘）上文件，但再次启动后系统恢复，修改内容或文件将被丢弃。

（2） 宏汇编软件存放在E:\MASM5.0目录中；Borland公司TASM软件在E:\TASM目录中。

同学可以根据需要复制到自己的F盘目录中，或把工具文件指向相应的目录。

实验一汇编语言程序调试基础训练实验目的：1、学习、掌握汇编程序的编辑、编译、链接的方法2、学习常用的DEBUG命令，掌握汇编程序调试方法3、通过调试程序，弄清汇编指令和机器码的关系4、弄清代码段、数据段、堆栈段中的段地址和偏移量的形成实验内容：1、源程序的编辑2、源程序的编译、链接3、汇编程序调试，完成相关数据的记录和分析实验步骤：一、源程序的编辑、编译、链接1、在E盘建立L8086文件夹，将L8086文件全部拷入该目录2、用EDIT或写字板编辑器，将例程BBADD.ASM输入计算机，以BBADD.ASM文件名保存程序3、用MASM.EXE工具将源程序编译成BBADD.OBJ文件4、用LINK.EXE工具将目标文件链接成BBADD.EXE可执行文件二、程序载入和退出1、进入DOS命令提示符界面2、将路径切换至：E>L8086>3、输入DEBUG BBADD.EXE 回车，此时程序载入到DEBUG调试状态4、按Q回车，则退出调试状态返回到操作系统三、程序的调试1、在DEBUG调试状态，输入U回车，显示此时可以看到源程序经编译后，载入到计算机内存中每一条指令所对应的机器码；可以看到指令在代码段中所处的段地址和偏移量等信息。

对照源程序填写以下信息：程序起始地址：[ ：]程序结尾地址：[ ：]用户数据段地址：[ ]变量R0分得的地址：[ ]变量R2分得的地址：[ ]变量R3分得的地址：[ ]变量R4分得的地址：[ ]以上信息说明：U命令可以显示反汇编信息2、输入R回车，显示以下的信息：这是CPU内所有寄存器信息，注意观察和记录（1）段地址信息：CS=DS=SS=ES=（2）通用寄存器信息：AX= BX= CX= DX= SI= DI= BP=（3）观察IP 、SP指针和标志标志寄存器状态3、输入RAX 回车，接着输入55AA回车，再输入R命令回车，显示以下信息：此时发现AX=55AAH，说明R命令可以显示和修改寄存器的值输入D回车，显示以下信息这是操作系统当前的数据段，观察当前的段地址和你前面记录的用户段地址是不一样的，左边的信息是数据段的段地址和偏移量，右边是每一个单元和相对的值，用D命令可以查看数据段的信息。
