同步和异步十进制加法计数器的设计全文共四篇示例，供读者参考第一篇示例：同步和异步是计算机系统中常用的两种通信机制，它们在十进制加法计数器设计中起到了至关重要的作用。

在这篇文章中，我们将深入探讨同步和异步十进制加法计数器的设计原理及应用。

让我们来了解一下十进制加法计数器的基本概念。

十进制加法计数器是一种用于执行十进制数字相加的数字电路。

它通常包含多个十进制加法器单元，每个单元用于对应一个十进制数位的运算。

在进行加法操作时，每个数位上的数字相加后，可能会产生进位，这就需要进位传递的机制来满足计数器的正确操作。

在同步十进制加法计数器中，每个十进制加法器单元都与一个时钟信号同步，所有的操作都按照时钟信号的节拍来进行。

具体来说，当一个数位的加法计算完成后，会将结果通过进位端口传递给下一个数位的加法器单元，这样就能确保每个数位的计算都是按照特定的顺序来进行的。

同步十进制加法计数器的设计较为简单，在时序控制方面有很好的可控性，但由于需要受限于时钟信号的频率，其速度受到了一定的限制。

在实际应用中，根据不同的需求可以选择同步或异步十进制加法计数器。

如果对计数器的速度要求较高，并且能够承受一定的设计复杂度，那么可以选择异步设计。

如果对计数器的稳定性和可控性要求较高，而速度不是首要考虑因素，那么同步设计可能更为适合。

无论是同步还是异步，十进制加法计数器的设计都需要考虑诸多因素，如延迟、数据传输、进位控制等。

通过合理的设计和优化，可以实现一个高性能和稳定的十进制加法计数器，在数字电路、计算机硬件等领域中有着广泛的应用。

同步和异步十进制加法计数器的设计都有其各自的优势和劣势，需要根据具体的需求来选择合适的设计方案。

通过不断的研究和实践，我们可以进一步完善十进制加法计数器的设计，为计算机系统的性能提升和应用拓展做出贡献。

希望这篇文章能够为大家提供一些启发和帮助，让我们共同探索数字电路设计的奥秘，开拓计算机科学的新境界。

第二篇示例：同步和异步计数器都是数字电路中常见的设计，用于实现特定的计数功能。

二进制十进制同步加法计数器逻辑ic芯片二进制十进制同步加法计数器是一种逻辑集成电路（IC）芯片，可用于进行二进制的加法和计数操作。

它主要由逻辑门和触发器构成，能够实现数字计数与加法运算的功能。

在本文中，我将详细介绍二进制十进制同步加法计数器的工作原理、设计流程以及应用场景。

首先，让我们了解一下二进制和十进制的概念。

二进制是一种由0和1组成的数制，用来表示数字和进行计算。

而十进制是指以10为基数的数制，由0至9的数字组成。

二进制数字的加法和十进制数字的加法有着类似的原理，但操作方法稍有不同。

二进制十进制同步加法计数器的主要功能是进行加法和计数操作。

它能够将输入的二进制数值与当前内部存储的数值相加，并将结果输出。

在进行计数操作时，只需要连续输入0、1的脉冲信号即可完成对二进制数值的计数。

二进制十进制同步加法计数器的实现主要依赖于逻辑门和触发器。

逻辑门用来实现不同输入信号的逻辑运算，而触发器则用于存储并传递逻辑运算的结果。

常见的逻辑门有AND门、OR门、NOT门等，触发器常用的有RS触发器、D触发器等。

在设计二进制十进制同步加法计数器时，需要根据具体的需求来选择适当的逻辑门和触发器，并将它们按照一定的电路连接方式进行组合，以实现所需的功能。

以下是一个简单的设计流程供参考：1.确定计数器的位数：根据需求确定计数器需要的位数，决定计数范围和精度。

2.选择逻辑门和触发器：根据计数器的位数和功能需求选择适当的逻辑门和触发器。

3.连接逻辑门和触发器：按照设计需求将选择好的逻辑门和触发器进行连接，形成计数器的核心电路。

4.确定输入和输出信号：确定计数器的输入信号和输出信号，并设计合适的接口电路进行连接。

5.进行测试和调试：将设计好的电路进行实物搭建，并通过信号发生器等设备产生输入信号进行测试和调试。

二进制十进制同步加法计数器的应用场景非常广泛。

例如，在数字电路和计算机体系结构中，计数器被广泛用于时序控制、频率分频等功能的实现。

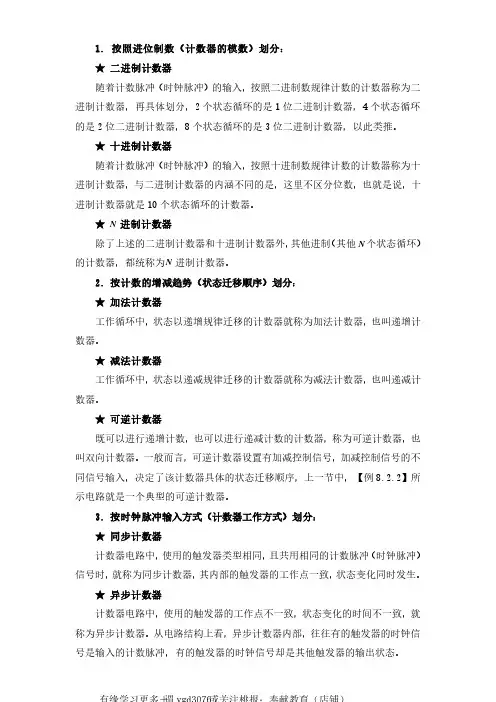

1. 按照进位制数（计数器的模数）划分：★ 二进制计数器随着计数脉冲（时钟脉冲）的输入，按照二进制数规律计数的计数器称为二进制计数器，再具体划分，2个状态循环的是1位二进制计数器，4个状态循环的是2位二进制计数器，8个状态循环的是3位二进制计数器，以此类推。

★ 十进制计数器随着计数脉冲（时钟脉冲）的输入，按照十进制数规律计数的计数器称为十进制计数器，与二进制计数器的内涵不同的是，这里不区分位数，也就是说，十进制计数器就是10个状态循环的计数器。

★进制计数器 除了上述的二进制计数器和十进制计数器外，其他进制（其他 个状态循环）的计数器，都统称为进制计数器。

2. 按计数的增减趋势（状态迁移顺序）划分：★ 加法计数器工作循环中，状态以递增规律迁移的计数器就称为加法计数器，也叫递增计数器。

★ 减法计数器工作循环中，状态以递减规律迁移的计数器就称为减法计数器，也叫递减计数器。

★ 可逆计数器既可以进行递增计数，也可以进行递减计数的计数器，称为可逆计数器，也叫双向计数器。

一般而言，可逆计数器设置有加减控制信号，加减控制信号的不同信号输入，决定了该计数器具体的状态迁移顺序，上一节中，【例8.2.2】所示电路就是一个典型的可逆计数器。

3. 按时钟脉冲输入方式（计数器工作方式）划分：★ 同步计数器计数器电路中，使用的触发器类型相同，且共用相同的计数脉冲（时钟脉冲）信号时，就称为同步计数器，其内部的触发器的工作点一致，状态变化同时发生。

★ 异步计数器计数器电路中，使用的触发器的工作点不一致，状态变化的时间不一致，就称为异步计数器。

从电路结构上看，异步计数器内部，往往有的触发器的时钟信号是输入的计数脉冲，有的触发器的时钟信号却是其他触发器的输出状态。

N N N按照时钟脉冲输入方式来划分计数器种类，其实际含义，和时序逻辑电路分为同步时序电路和异步时序电路的划分是一致的，常常就称为计数器按照工作方式的区分。

综合上述三种分类方式，形成了计数器繁多的种类区分，如图8.3.1所示。

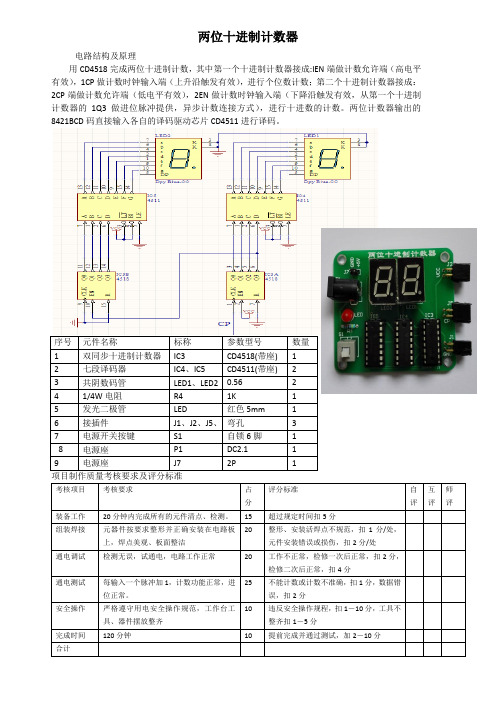

两位十进制计数器
电路结构及原理
用CD4518完成两位十进制计数，其中第一个十进制计数器接成:IEN端做计数允许端（高电平有效），1CP做计数时钟输入端（上升沿触发有效），进行个位数计数；第二个十进制计数器接成：2CP端做计数允许端（低电平有效），2EN做计数时钟输入端（下降沿触发有效，从第一个十进制计数器的1Q3做进位脉冲提供，异步计数连接方式），进行十进数的计数。

两位计数器输出的8421BCD码直接输入各自的译码驱动芯片CD4511进行译码。

序号元件名称标称参数型号数量。

电路中的计数器和触发器计数器和触发器是电路中常用的数字逻辑元件，它们在电子设备和计算机系统中扮演着重要的角色。

本文将重点介绍计数器和触发器的基本原理、工作方式以及应用领域。

一、计数器计数器是一种能够在一定条件下实现自动计数的电子元件。

它能够按照一定规律进行数字计数，并在达到预设值时产生相应的输出信号。

常见的计数器有二进制计数器、十进制计数器等。

1. 二进制计数器二进制计数器是最基本的计数器之一。

它使用二进制数字表示计数值，每次计数递增或递减1。

例如，一个4位二进制计数器可以从0000计数到1111，在达到1111后重新回到0000。

二进制计数器通常由触发器构成，触发器在计数信号的驱动下进行状态变化。

2. 十进制计数器十进制计数器是按照十进制数字进行计数的计数器。

它通常由多个二进制计数器组合而成，每个二进制计数器负责计数一个十进制位。

例如，一个4位十进制计数器可以从0000计数到9999，在达到9999后重新回到0000。

3. 同步计数器和异步计数器计数器可以分为同步计数器和异步计数器。

同步计数器的各个触发器按照统一的时钟信号进行状态变化，计数过程同步进行。

而异步计数器的各个触发器可以独立地进行状态变化，计数过程异步进行。

二、触发器触发器是一种能够储存和改变输入信号状态的器件。

它可以进行状态的存储和传递，常用于电路中的时序控制和存储元件。

常见的触发器有RS触发器、D触发器、JK触发器等。

1. RS触发器RS触发器是最简单的触发器之一。

它由两个交叉连接的非门和一个反馈路径构成。

RS触发器有两个输入端S和R，通过控制这两个输入端的状态，可以实现触发器的置位（Set）和复位（Reset）操作。

2. D触发器D触发器是基于RS触发器发展而来的触发器。

它只有一个输入端D，通过时钟信号的控制实现输入信号的存储和传递。

D触发器常用于时序控制电路和寄存器中。

3. JK触发器JK触发器是一种全功能触发器，可以实现RS触发器和D触发器的所有功能，同时具有更高的稳定性。

十进制计数器十进制计数器是在计数脉冲作用下各触发器状态的转换按十进制数的编码规律进行计数的数字电路。

十进制计数器由哪些部分组成？它是如何工作的？8421BCD编码表十进制数有0~9共10个数码，至少要用4位二进制数。

十进制计数器分类同步十进制加法计数器同步十进制减法计数器异步十进制加法计数器异步十进制减法计数器一 、异步十进制加法计数器电路组成由4位二进制计数器和一个用于计数器清0的与非门组成。

与二进制加法计数器的主要差异是跳过了二进制数码1010~1111这6个状态。

二 、异步十进制加法计数器工作过程计数器输入0~9个计数脉冲时，工作过程与4位二进制异步计数器完全相同，第9个计数脉冲后Q 3Q 2Q 1Q 0=1001。

当第10个计数脉冲到来后，计数器状态为Q 3Q 2Q 1Q 0=1010：101000000 Q 3=Q 1=l ，与非门输入全1，输出为0，使各触发器复位，即Q 3Q 2Q 1Q 0=0000。

同时，使与非门输出又变为1，计数器重新开始工作。

11000011111异步十进制加法计数器能实现按8421BCD码的十进制计数，但在工作过程中有一个复位过渡状态，即计数器要在1010状态下使各触发器同步复位。

虽然复位过渡状态只是短暂的一瞬间，但若各触发器的翻转速度不一致，便会产生误动作。

十进制计数器一、电路组成二、工作过程异步十进制加法计数器由4位二进制计数器和一个用于计数器清0的与非门组成。

跳过了二进制数码1010~1111这6个状态。

计数器输入0~9个计数脉冲时，工作过程与4位二进制异步计数器完全相同，第9个计数脉冲后Q 3Q 2Q 1Q 0=1001。

当第10个计数脉冲到来后，各触发器复位，计数器重新开始工作。

谢谢！。

计数器的原理计数器是数字电路中广泛使用的逻辑部件，是时序逻辑电路中最重要的逻辑部件之一。

计数器除用于对输入脉冲的个数进行计数外，还可以用于分频、定时、产生节拍脉冲等。

计数器按计数脉冲的作用方式分类，有同步计数器和异步计数器；按功能分类，有加法计数器、减法计数器和既具有加法又有减法的可逆计数器；按计数进制的不同，又可分为二进制计数器、十进制计数器和任意进制计数器。

一、计数器的工作原理1、二进制计数器（1）异步二进制加法计数器图1所示为用JK触发器组成的4位异步二进制加法计数器逻辑图。

图中4个触发器F0~F3均处于计数工作状态。

计数脉冲从最低位触发器F0的CP端输入，每输入一个计数脉冲，F0的状态改变一次。

低位触发器的Q端与高位触发器的CP端相连。

每当低位触发器的状态由1变0时，即输出一负跳变脉冲时，高位触发器翻转。

各触发器置0端R D并联，作为清0端，清0后，使触发器初态为0000。

当第一个计数脉冲输入后，脉冲后沿使F0的Q0由0变1，F1、F2、F3均保持0态，计数器的状态为0001；当图1 4位异步二进制加法计数器第二个计数脉冲输入后，Q0由1变为0，但Q0的这个负跳变加至F1的CP端，使Q1由0变为1，而此时F3、F2仍保持0状态，计数器的状态为0010。

依此类推，对于F0来说，每来一个计数脉冲后沿，Q0的状态就改变，而对于F1、F2、F3来说，则要看前一位输出端Q 是否从1跳到0，即后沿到来时，其输出端的状态才改变，否则Q1、Q2、Q3端的状态同前一个状态一样。

这样在第15个计数脉冲输入后，计数器的状态为1111，第16个计数脉冲输入，计数器恢复为0000。

由上述分析可知，一个4位二进制加法计数器有24=16种状态，每经过十六个计数脉冲，计数器的状态就循环一次。

通常把计数器的状态数称之为计数器的进制数（或称计数器的模），因此，4位二进制计数器也可称之为1位十六进制（模16）计数器。

表1所示为4位二进制加法计数器的状态表。

十进制计数器原理
十进制计数器是一种电子计数设备，可以用于在十进制数系统中进行计数操作。

它由一组二进制计数器组成，可以将一个数字从0到9依次循环计数，每当计数器递增到9时，它会重置为0，并将下一位的计数器递增。

这个过程一直持续，直到所有计数器都达到了9，然后重置为0，从头开始计数。

十进制计数器的原理基于二进制计数器的原理，其运用了二进制计数器来实现十进制计数的功能。

二进制计数器是一种基本逻辑电路，由触发器和组合逻辑门组成。

在二进制计数器中，每个触发器的输出状态依赖于前一个触发器的状态和一个时钟信号。

当时钟信号到达时，所有触发器的状态会被更新。

十进制计数器中，每个二进制计数器位对应一个十进制数位。

例如，一个四位的十进制计数器由四个二进制计数器位组成，分别对应千位、百位、十位和个位。

当计数器达到9时，只有个位计数器重置为0，而其余计数器位添加1，从而实现了十进制计数器的功能。

总结来说，十进制计数器的原理是将二进制计数器的逻辑原理应用于十进制数系统中，通过组合逻辑门和触发器来实现十进制计数。

计数器原理概述计数器是一种常用的电子器件，用于计算和记录事件的次数。

计数器原理是指计数器的工作原理和基本算法。

本文将介绍计数器的基本原理、工作方式和各种类型的计数器。

基本原理计数器基于二进制算法工作，使用触发器来存储和更新计数的状态。

每次计数时，触发器的状态会根据输入信号的波形变化而变化，从而完成计数的功能。

计数器的输出可以是二进制的数字，也可以是其他形式的信号，如脉冲、电压等。

工作方式计数器通常由多个触发器级联组成，这些触发器按照特定的顺序和逻辑连接在一起。

每个触发器都有一个时钟输入端，接收时钟信号来更新计数器的状态。

当时钟信号的边沿到达时，触发器会根据输入信号的状态更新自身的状态，并将结果传递给下一个触发器。

通过时钟信号的不断更新，计数器可以在不断计数的过程中保持稳定。

计数器可以采用同步计数和异步计数两种方式。

在同步计数中，所有触发器都在时钟信号到达时同时更新状态。

而在异步计数中，只有某些特定触发器在时钟信号到达时更新状态。

计数器类型计数器可以按照不同的标准和逻辑实现方式进行分类。

以下是几种常见的计数器类型：同步二进制计数器（Synchronous Binary Counter）同步二进制计数器是一种最简单和最常见的计数器类型。

它由多个触发器级联组成，每个触发器都有两个输出，其中一个输出连接到下一个触发器的时钟输入端，另一个输出则作为计数器的输出。

在时钟信号的作用下，触发器按照二进制正向顺序依次计数。

同步BCD计数器（Synchronous BCD Counter）同步BCD计数器是一种十进制计数器，可以在时钟信号的作用下，按照十进制顺序从0到9循环计数。

它由多个触发器级联组成，每个触发器都代表一个十进制位。

递减计数器（Down Counter）递减计数器是一种可以递减计数的计数器。

它由同步二进制计数器与逻辑电路组成，逻辑电路通常用于确定递减计数的条件。

可预设计数器（Presettable Counter）可预设计数器是一种可以预设初始计数值的计数器。
