中央空调电源线的规格选型以及电源线选配须知

家用电器电源线标准一、导线规格家用电器电源线必须符合国家及国际相关标准，导线截面积应满足电器最大功率要求，一般不可低于1.5平方毫米。

对于高功率电器，如空调、电热水器等，应使用2.5平方毫米及以上的导线。

二、长度要求电源线长度应符合电器使用说明书或铭牌上标明的长度要求。

一般情况下，电源线长度应在1.5米至2米之间。

若电源线长度超过这个范围，可能会导致电压降落或信号干扰等问题。

三、绝缘层厚度电源线绝缘层厚度应符合国家及国际标准，一般不可低于0.7毫米。

绝缘层应具有良好的绝缘性能和耐高温性能，以保障使用安全。

四、颜色标识家用电器电源线的颜色标识应清晰、易于辨认。

一般来说，火线应使用红色或棕色，零线应使用蓝色或黑色，接地线应使用黄绿相间的双色线。

不同颜色的导线应避免混用，以防止误接电源造成危险。

五、端子质量电源线端子质量应符合国家及国际标准，端子应具有足够的机械强度和导电性能。

劣质端子可能会导致接触不良、松动或故障等问题，影响电器正常使用。

六、耐压性能家用电器电源线应具有良好的耐压性能，以防止电击和电火灾等安全问题。

根据国家及国际标准，电源线的耐压性能应满足电器的工作电压要求，并留有一定的安全余量。

七、阻燃性能家用电器电源线应具有良好的阻燃性能，以降低火灾风险。

根据国家及国际标准，电源线的阻燃性能应符合相关标准要求，如VW-1等。

阻燃性能良好的电源线在遇到明火时不会轻易燃烧，从而有效降低火灾风险。

八、认证要求家用电器电源线必须经过国家及国际相关认证机构的认证，以确保其质量和安全性能。

常见的认证包括CE认证、UL认证、CCC认证等。

经过认证的电源线可以保证其符合相关标准和规定，从而保障消费者的使用安全。

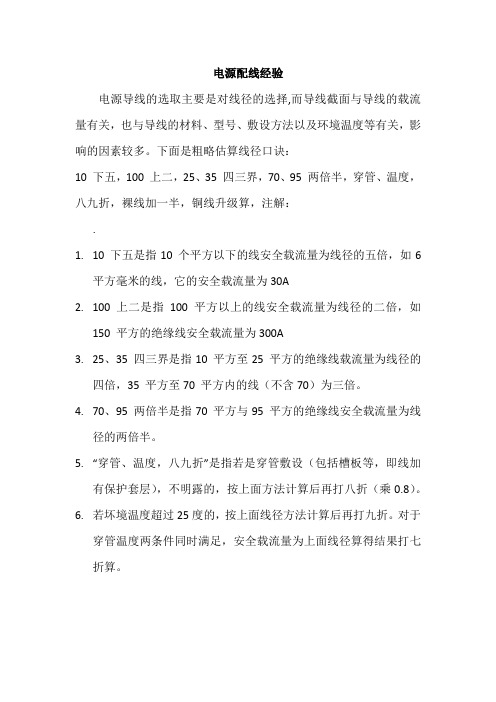

电源配线经验
电源导线的选取主要是对线径的选择,而导线截面与导线的载流量有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多。

下面是粗略估算线径口诀：
10 下五，100 上二，25、35 四三界，70、95 两倍半，穿管、温度，八九折，裸线加一半，铜线升级算，注解：
.
1.10 下五是指10 个平方以下的线安全载流量为线径的五倍，如6
平方毫米的线，它的安全载流量为30A
2.100 上二是指100 平方以上的线安全载流量为线径的二倍，如
150 平方的绝缘线安全载流量为300A
3.25、35 四三界是指10 平方至25 平方的绝缘线载流量为线径的
四倍，35 平方至70 平方内的线（不含70）为三倍。

4.70、95 两倍半是指70 平方与95 平方的绝缘线安全载流量为线
径的两倍半。

5.“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加
有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。

6.若坏境温度超过25度的，按上面线径方法计算后再打九折。

对于
穿管温度两条件同时满足，安全载流量为上面线径算得结果打七折算。

电源线设计选型规范1.电源线通用技术要求2.我们公司常用电源线选型规范及设计注意事项电源线包含两个部分：导线和插头，导线和插头都必须通过各自的认证并且有相关的认证标识，UL/CUL 规定标识间距610mm以内，VDE规定护套表面标识间距550mm以内一：.导线的选型技术条件1.根据区域选择导线认证类别,目前选用最多的几种类别如下VDE认证导线：适用所有欧盟体系的国家（德国，奥地利，荷兰，瑞士，瑞典，挪威，丹麦，芬兰，比利时，英国等），以及非欧盟国家的中东大部分区域PSE认证导线：仅限日本市场UL/CUL，CSA认证导线：美洲市场SAA认证导线：仅限澳洲市场KTL 认证导线：仅限韩国市场CCC认证导线：仅限中国市场2.芯线材质，芯线结构，线径，芯线镀层处理，导体电阻2.1）芯线材质目前原材料选用的都是铜线根据硬度可分为硬线，半硬线，软线；硬线适用于架空输电线，配电线及建筑之导体，软线用于制造通讯及电力线缆、电气机械及各种家用电器，目前我们公司产品上选用的都是软线，2.2）芯线结构根据芯线含铜线数量分为，单芯线，绞线（多股线），我们公司产品上选用的都是绞线,一般Ø0.16mm和Ø0.254mm规格芯线规格比较常用绞线根据绞向分为左绞和右绞，根据绞线方式分为同心绞，芯绞，束绞，我们产品选用不做区分要求2.3）.线径线径选择是根据实际负载电流情况选择合适的规格对于绞线的导体截面积计算S=πr² (r：单根导体半径 D：单根导体直径) S=π×D²/4×股数各国线径标准及对应电流值一般的处理方式有镀锡处理，镀锡处理的线后加工焊接处理方便但是线会变硬变脆很容易弯折断裂，我们公司产品上选用的都是软铜线不做镀锡处理2.5）.导体电阻UL/CUL标准：20℃长1m。

裁面积1mm2的软铜标准电阻为0.017241ΩVDE标准：20℃长1m。

裁面积1mm2的软铜标准电阻为0.0195Ω。

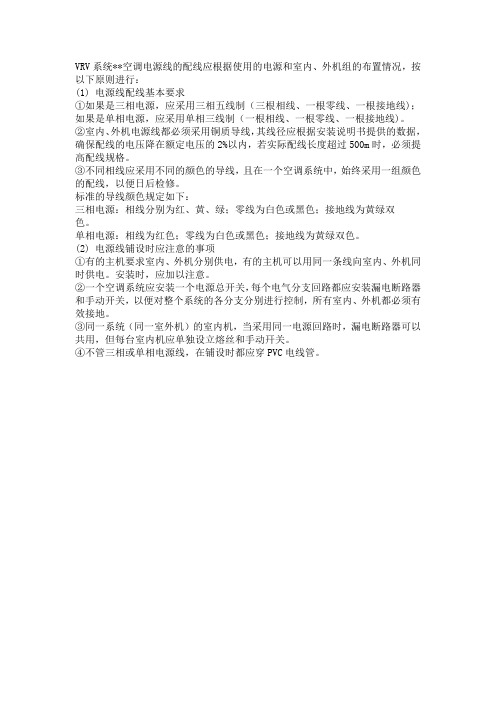

VRV系统**空调电源线的配线应根据使用的电源和室内、外机组的布置情况，按以下原则进行：
(1) 电源线配线基本要求
①如果是三相电源，应采用三相五线制（三根相线、一根零线、一根接地线)；如果是单相电源，应采用单相三线制（一根相线、一根零线、一根接地线)。

②室内、外机电源线都必须采用铜质导线，其线径应根据安装说明书提供的数据，确保配线的电压降在额定电压的2%以内，若实际配线长度超过500m时，必须提高配线规格。

③不同相线应采用不同的颜色的导线，且在一个空调系统中，始终采用一组颜色的配线，以便日后检修。

标准的导线颜色规定如下：
三相电源：相线分别为红、黄、绿；零线为白色或黑色；接地线为黄绿双
色。

单相电源：相线为红色；零线为白色或黑色；接地线为黄绿双色。

(2) 电源线铺设时应注意的事项
①有的主机要求室内、外机分别供电，有的主机可以用同一条线向室内、外机同时供电。

安装时，应加以注意。

②一个空调系统应安装一个电源总开关，每个电气分支回路都应安装漏电断路器和手动开关，以便对整个系统的各分支分别进行控制，所有室内、外机都必须有效接地。

③同一系统（同一室外机）的室内机，当采用同一电源回路时，漏电断路器可以共用，但每台室内机应单独设立熔丝和手动幵关。

④不管三相或单相电源线，在铺设时都应穿PVC电线管。

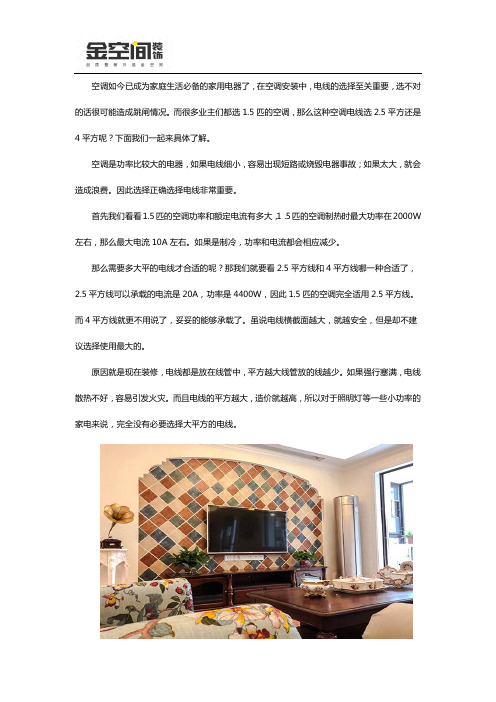

空调如今已成为家庭生活必备的家用电器了，在空调安装中，电线的选择至关重要，选不对的话很可能造成跳闸情况。

而很多业主们都选1.5匹的空调，那么这种空调电线选2.5平方还是4平方呢？下面我们一起来具体了解。

空调是功率比较大的电器，如果电线细小，容易出现短路或烧毁电器事故；如果太大，就会造成浪费。

因此选择正确选择电线非常重要。

首先我们看看1.5匹的空调功率和额定电流有多大，1．5匹的空调制热时最大功率在2000W 左右，那么最大电流10A左右。

如果是制冷，功率和电流都会相应减少。

那么需要多大平的电线才合适的呢？那我们就要看2.5平方线和4平方线哪一种合适了，2.5平方线可以承载的电流是20A，功率是4400W，因此1.5匹的空调完全适用2.5平方线。

而4平方线就更不用说了，妥妥的能够承载了。

虽说电线横截面越大，就越安全，但是却不建议选择使用最大的。

原因就是现在装修，电线都是放在线管中，平方越大线管放的线越少。

如果强行塞满，电线散热不好，容易引发火灾。

而且电线的平方越大，造价就越高，所以对于照明灯等一些小功率的家电来说，完全没有必要选择大平方的电线。

二、空调电线安装注意事项①空调线和插座必须是专线专插专用，不得和其他的家用电器设备共用电线和插座，防止电线或插座因负荷太大而引发火灾事故，因此在装修时从总电源处每一个房间单独拉电线设置专用的插座。

②空调器的使用电源在国内是市电，即单相220V－50HZ，国标规定空调的使用范围为220V＋10％即（198V～242V），当使用的电压超过这个范围时，应设置电源稳压器，以防止空调器不能正常启动运行，甚至将空调损坏，奥克斯空调的使用范围（185V～242V）高于国标的范围，因此建议最好购买这种宽电压的空调器。

③电线的购买要选择正规的厂家的产品，电线芯要求是铜的，纯度越高越好，不要购买铝芯的电线。

④千万记住要装设接地线，它可是与人的生命息息相关的。

建议：在敷设每一个房间的电线时都用4mm2的电线，第一可以避免电线由于质量差，铜芯的纯度不高而造成的电线走火，第二可以省电防止电压过低时电线造成的压降损耗。

空调内外机电源线接线技术标准一、前言随着空调行业的不断发展，空调内外机电源线接线技术标准越发重要。

合理的电源线接线方案可以确保空调的安全运行，并且能够提高空调的性能及使用寿命。

本文将就空调内外机电源线接线技术标准进行规范和介绍，以期指导相关从业人员进行正确的接线操作。

二、接线前的准备工作1. 材料准备在进行电源线接线前，需准备好合格的电源线，确保线材符合国家相关标准，选用匹配的规格和类型。

2. 安全措施接线过程中需要保证安全，佩戴绝缘手套，并且确保线路处于断电状态。

三、内机电源线接线技术标准1. 接线位置内机的电源线接线端子通常位于内机控制板的电源接线端子上，需要根据内机控制板提供的接线图纸进行正确的接线。

2. 接线方法（1）L（火线）接线：L线连接至控制板的L端子，通常标有红色标识；（2）N（零线）接线：N线连接至控制板的N端子，通常标有蓝色标识；（3）地线接线：将地线和控制板的地线端子相连接，通常标有黄绿色标识；（4）接线固定：将接线线头经过压线或者其他固定方式来进行牢固连接，确保不会松动。

四、外机电源线接线技术标准1. 接线方式（1）接线位置：外机的电源线接线端子通常位于外机电源盒的接线端子上，需根据外机电源盒的接线图纸进行正确的接线。

（2）L（火线）接线：将L线连接至外机电源盒的L端子，通常标有红色标识；（3）N（零线）接线：将N线连接至外机电源盒的N端子，通常标有蓝色标识；（4）地线接线：将地线与外机电源盒的地线端子相连接，通常标有黄绿色标识；（5）接线固定：同样需要将接线线头经过压线或者其他固定方式来进行牢固连接，确保不会松动。

五、连接线的标识在接线完成后，需在接线端子上做好标识，确保日后的维护及查找问题时可以清楚地知道各个接线的功能。

六、接线后的测试在接线完成后，需进行相应的电源线测试，确保接线正确并且没有故障。

七、结语空调内外机电源线的接线技术标准对于空调的安全运行至关重要，任何不慎的接线错误都有可能导致严重的安全隐患。

空调内外机电源线接线技术标准一、前言空调内外机电源线接线技术标准是为了规范空调安装过程中的电气连接，保证空调的安全使用和可靠运行。

制定该标准的目的是为了对空调内外机电源线接线过程进行规范化管理，确保安装人员按照统一的技术规范进行操作，提高安全性和可靠性，减少安装过程中的人为失误，降低安装风险，避免诸如电气火灾等事故的发生。

二、术语定义1. 空调内机：指在用户室内安装的空调主机。

2. 空调外机：指在户外安装的空调主机。

3. 电源线：指连接内外机的电气线路，用于供电和信号传输。

4. 接线盒：指安装在内外机的连接盒，用于连接电源线和其他线路。

5. 接线端子：指连接电源线和其他线路的端子。

三、技术要求1. 选用合格的电源线。

在进行空调内外机连接时，应选用符合国家标准的电源线，具有足够的绝缘强度和耐热性能，能够承受相关负载并保证安全可靠。

2. 连接方式应准确。

在连接空调内外机电源线时，应根据空调生产厂家提供的接线图和说明书，正确连接各个线路，确保各功能和信号线的正常通信。

3. 接线盒安装牢固。

空调内外机的接线盒应安装在固定位置，保证牢固可靠，防止因为线路受力而造成连接不良或短路。

4. 接线端子连接牢靠。

在进行电源线接线过程中，需要保证每根线的接线端子连接牢靠，不得出现松动或接触不良的情况。

5. 绝缘处理。

所有电源线连接完毕后，应对连接处进行绝缘处理，防止因为误碰或环境因素导致的电气事故。

6. 引线长度合适。

在进行连接电源线时，应控制引线长度合适，不得使用过长或过短的线路，避免造成线路折弯或过于松弛。

7. 安全检查。

在进行电源线连接后，应对连接处进行严格的安全检查，包括绝缘测试、线路通断测试等，确保连接正常无误后才能通电使用。

四、质量控制1. 严格按照国家规定的标准进行电源线选材，并保证材料的质量符合要求。

2. 对每一根电源线进行质量检测，包括绝缘强度测试、导通测试等，确保每根电源线都符合标准要求。

3. 安装过程中需要对接线盒和接线端子进行质量把关，确保安装位置稳固，接线端子连接牢靠，不得出现松动、脱落等情况。

空调选线简单方法空调选线最简单方法，就是把匹数转换为平方（毫米）数。

例如1.5匹空调就用1.5平方铜线，2匹空调用2.5平方（没有2平方线，3匹空调用4平方（没有3平方线）。

多大的空调，该配多大的线？新安装的空调不知道该配多大的线，像这里就给大家说一下。

配多大的线，空调上没有写明该配多大的线。

像图里的分体式空调一样，5150W，是不是5150÷220=23A？配4平方的线？4X7=28A，这明显就是错误的。

那这个制冷量为5150W的分体式空调该配2.5平方的铜线。

按它铭牌标示最大电流14.2A。

2.5平方的铜在不考虑其他情况影下，安全载流量为2.5X9X0.8=18A左右。

18A远大于14.2A，又远大于而这个空调的标准工况。

空调的标准功况电流，也就是说这个空调的长期运行的电流。

在绝大多数的情况下，家用或办公室使用这种分体式空调使用2.5平方铜线已经足够，连一点轻微的发热现象都没有。

还有些钻牛角尖的同学就喜欢问我，那是用1.5平方的铜线行不行？那我们来看一下1.5平方铜线的安全载流量是多少？1.5X9X0.8=12A。

这个数字也是远大于这个分体式空调标准工况8.9A。

而这个1.5平方铜线的允许载流和这个空调的最大电流14.2A接近。

使用1.5平方的铜线，就会有一点轻微的发热现象。

在我看来，这个1.5平方的铜线不影响使用，但基于安全考虑，我还是建议用2.5平方的铜线。

有些人就会钻牛角尖，那使用更大的铜线是不是更好，这样电线的损耗也少。

在我看来，这完全没有必要。

另外配超大的线的话，也有一个不好的地方，就是空调烧了，但电线没烧，一个电线烧了，总比好过一个空调烧了。

当然你家有矿的情况下，那随你便。
