中央空调设计选型计算表

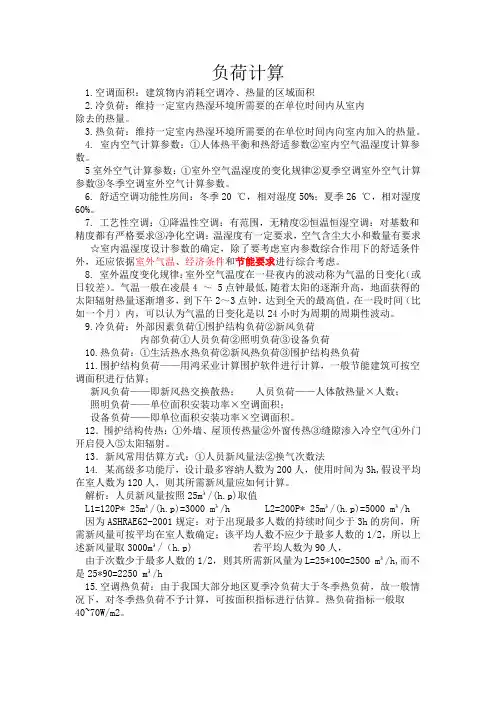

负荷计算1.空调面积：建筑物内消耗空调冷、热量的区域面积2.冷负荷：维持一定室内热湿环境所需要的在单位时间内从室内除去的热量。

3.热负荷：维持一定室内热湿环境所需要的在单位时间内向室内加入的热量。

4.室内空气计算参数：①人体热平衡和热舒适参数②室内空气温湿度计算参数。

5室外空气计算参数：①室外空气温湿度的变化规律②夏季空调室外空气计算参数③冬季空调室外空气计算参数。

6.舒适空调功能性房间：冬季20 ℃，相对湿度50%；夏季26 ℃，相对湿度60%。

7.工艺性空调：①降温性空调：有范围，无精度②恒温恒湿空调：对基数和精度都有严格要求③净化空调：温湿度有一定要求，空气含尘大小和数量有要求☆室内温湿度设计参数的确定，除了要考虑室内参数综合作用下的舒适条件外，还应依据室外气温、经济条件和节能要求进行综合考虑。

8.室外温度变化规律：室外空气温度在一昼夜内的波动称为气温的日变化（或日较差）。

气温一般在凌晨4 ～ 5点钟最低,随着太阳的逐渐升高，地面获得的太阳辐射热量逐渐增多，到下午2～3点钟，达到全天的最高值。

在一段时间（比如一个月）内，可以认为气温的日变化是以24小时为周期的周期性波动。

9.冷负荷：外部因素负荷①围护结构负荷②新风负荷内部负荷①人员负荷②照明负荷③设备负荷10.热负荷：①生活热水热负荷②新风热负荷③围护结构热负荷11.围护结构负荷——用鸿采业计算围护软件进行计算，一般节能建筑可按空调面积进行估算；新风负荷——即新风热交换散热；人员负荷——人体散热量×人数；照明负荷——单位面积安装功率×空调面积；设备负荷——即单位面积安装功率×空调面积。

12．围护结构传热：①外墙、屋顶传热量②外窗传热③缝隙渗入冷空气④外门开启侵入⑤太阳辐射。

13．新风常用估算方式：①人员新风量法②换气次数法14. 某高级多功能厅，设计最多容纳人数为200人，使用时间为3h,假设平均在室人数为120人，则其所需新风量应如何计算。

中央空调设计估算一、家用中央空调（一）常用算法在空调制冷量的匹数（PH）计算是以大卡或瓦（W）来计算的，1PH=2000大卡，即1PH=2324W。

日常生活中以2500W为标准1PH 来计算。

空调冷负荷估算表选用空调时按面积来估算，同时要考虑您所居住房间的朝向、窗门的大小、夏季阳光的照射量和当地的温湿度高低在相应的基础上略加大或减少。

（二）变容量算法主要为别墅、大型房间或办公用，可按：普通环境50W/m3，恶劣环境70W /m3。

二、中央空调（一）新风量新风计算标准：公共区为三中选一最大，通常为屏蔽门漏风量最大。

车站公共区空调季节小新风运行时取下面三者最大值：每计算人员按20m3/人·h计；新风量不小于系统总送风量的15％；屏蔽门漏风量。

（二）通风空调设备通风空调可以估算的主要设备为主机、冷却水泵、冷冻水泵和冷却塔，空调器因为涉及热湿转换，没有明显的估算数据关系。

一般常用浩辰或红叶软件计算。

通风空调系统的设备在利用设计计算值选型时，制冷机的冷量、空调器的冷量和风压、水泵的水流量和扬程、风机的风量和风压等均应考虑一定的安全系数。

图纸中表示最终的设备选型参数（风量、冷量、全压、扬程、流量等）空调器设备选型冷量=计算冷量*1.1空调器设备选型风量=计算风量*1.05制冷机的冷量=计算冷量水泵的设备选型流量=计算流量（并联工况应考虑流量折减）水泵的设备选型扬程=计算扬程*1.05风机的设备选型风量=计算风量*1.05风机的设备选型全压=计算全压*1.1（三）冷水机组主机冷量-冷冻水流量-冷却水流量关系如下：冷冻水流量＝主机冷量*4.187/（温差）*3.6（单位为m3/h）冷却水流量＝冷冻水流量*1.25（单位为m3/h）冷却塔流量＝冷却水流量*1.1～1.25常规说来，冷却塔选型大有利于热量传递例：主机冷量为1290KW,根据估算冷冻水流量为222m3/h，冷却水流量为277m3/h，冷却塔流量为300m3/h。

家用中央空调负荷计算1.逐时冷负荷计算应按国家现行《采暖通风与空气调节设计规范》（GB50019—2003）的要求进行。

2.空调房间或区域的夏季冷负荷，应按各项逐时冷负荷的综合最大值确定。

3.空调系统冷负荷，应根据所服务房间的同时使用情况，按各空调房间或区域逐时冷负荷的综合最大值确定。

4.在方案设计阶段，一般采用冷负荷指标估算确定，同时参照层高、楼层、窗户面积大小、人员数量等进行修正。

住宅类建筑空调冷负荷估算指标：序单位空调面积冷负荷功能区号(W/m2)1门厅2202客厅2403餐厅2404书房2005卧室2006卫生间2007厨房2308地下室1801)以上估算指标是在层高2.8m以下的数据，层高2.8m以上根据具体高度乘以1.1-1.2的修正系数，对于挑高空间（层高5m以上）一般按不低于300w/m2估算。

2)房间有两面外墙以上估算指标需乘以1.1的修正系数。

3)房间在顶层估算指标需乘以1.1的修正系数。

4)房间外墙玻璃窗户面积超过2m2，估算指标相应乘以1.1-1.2的修正系数。

5)空调制热要求较高的区域估算指标需乘以1.2的修正系数。

6)如房间四周上下均为内墙，估算指标需乘以0.7-0.8的修正系数。

7)如一个房间同时有以上几种情况存在，则将以上各个修正系数相乘再乘以估算指标。

8)小型商用建筑空调冷负荷估算指标：例：中央空调系统配置表面积序号楼层区域m123451F-1F视听室健身区过道客厅过道/楼梯间2单位冷负荷W/m1801801802402002修正系数11111总冷负荷W32404500144060002200型号室内机数量1111制冷量3200630063005600室外机型号RHXYQ10SY1制冷量182582511FXDP32QPVCFXDP63QPVCFXDP63QPVCFXDP56QPVC28.0KW678910113F 合计2F餐厅客卧次卧书房主卧书房1410.414.67.11811.2162.324020020020020020011111.11.1336020802920142039602464FXDP22QPVC FXDP32QPVC FXDP22QPVC FXDP45QPVC FXDP25QPVC111112200320022004000250033584935500修正系数:顶层修正系数1.1，外墙玻璃窗户面积超过3平方修正系数1.1～1.2，侧送侧回修正系数1.1。

1.流量：2.扬程：式中：注：水泵台数流量流量的增加值1100/h d / h f 值：小型住宅建筑在1-1.5之间大型高层建筑在0.5-1之间。

开式水系统：Hp=h f +h d +h m +h s闭式水系统 ：Hp=h f +h d +h mh f －水系统总磨阻力损失，Pah d －水系统总局部阻力损失，Pah m －设备阻力损失，Pah s －开式水系统的静水压力，Pa水泵选型及附表通常选用比转数n s 在30～150的离心式清水泵。

水泵的流量应为冷水机组额定流量的1.1～1.2倍水系统（冷、热水）的水泵扬程Hp(m)按下式计算：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

故强烈建1.选用多台水泵时，要考虑流量的衰减，留有余量。

2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。

冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。

补水泵一般的原则选取。

与单台泵运行比较流量的减少强烈建议：过三台。

泵一般按照一用一备•冷冻水泵扬程的组成• 1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O； （据体值可参看产品样本）• 3.回水过滤器阻力，一般为3~5mH2O；• 4.分水器、集水器水阻力：一般一个为3mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；• 综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。

•冷却水泵扬程的组成• 1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.冷却塔喷头喷水压力：一般为2~3mH2O• 3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O• 4.回水过滤器阻力，一般为3~5mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O/100m；• 综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。

空调大小怎么选？一个简单的公式，就能解决问题在买空调的时候，售货员都会先问一句：您想买多大的空调呢？如果你的回答是不知道，她们就会问你第二个问题：您家房间的面积是多大呢？没错，决定空调大小的主要因素，就是房间面积。

与其到了商场再让人家帮忙计算，不如我们自己在家就把空调大小算好，以便更好的分配预算。

空调大小指什么？在过去的时候，空调的大小指耗电量。

那时候的空调技术比较落后，基本上就是消耗一份电，就产生一份冷。

耗电量越大，产生冷气的速度也就越快——耗电量，一般用“匹”来表示。

比如1匹空调，1.5匹空调等（1匹≈734瓦）。

现在空调的技术已经很高的，特别是变频空调的出现，让空调的耗电量与工作效率不再成正比。

因此我们更习惯于直接用空调的制冷量来表示空调的大小，比如32型空调，35型空调，就表示这台空调的制冷量是3200W和3500W （都是近似值）。

空调大小和房间面积之间的关系我们可以通过一个很简单的公式来计算出自己家所需要的空调大小：230*房间面积（平米）=空调制冷量。

比如一间卧室，面积是15㎡。

那么装在这间卧室里的空调，制冷量就应该是230*15=3450W。

3450W的空调被称为“35型”，我们可以从35型空调中选择，也可以直接看空调的制冷量，选择更精确的参数。

选择时也并不是必须选3450W不可，稍大一点或者稍小一点（误差不超过150W），都是可以的。

懒得计算？也没关系，常见的几种面积，对照表格如下：影响空调大小的其它因素前面那个表格中，我们将空调大小与房间面积之间的关系分成了五个级别（如果自行计算的话，还可以得到更多级别，精确度会更高）。

但是在实际选择时，只对照表格还是不够的。

因为除了房间面积以外，还有两种常见因素，也会影响空调大小的需求：1.房间的保温能力，比如农村里的窗户，玻璃可能是单层的，这时候房间的保温能力就比较差了。

或者顶楼房间、西晒房间，都对室内温度影响较大。

2.房间的封闭性，其实影响的也是保温能力。
