干涉法测微小量实验题答案

实验八干涉法测微小量【实验目的】1. 理解牛顿环和尖劈干涉条纹的成因与等厚干涉的含义。

2. 学习用等厚干涉法测量曲率半径和薄膜厚度。

3. 学会使用读数显微镜。

【实验仪器】牛顿环仪、劈尖【仪器介绍】1、目镜接筒2、目镜3、锁紧螺钉4、调焦手轮5、标 尺6、测微鼓轮7、锁紧手轮I &接头轴9、方轴10、 锁紧手轮II 11、底座12、反光镜旋轮 13、压片 14、 半反镜组 15、物镜组 16、镜筒17、刻尺 18、锁 紧螺钉 19、棱镜室 读数显微镜是测微螺旋和带十字叉丝的显微镜的组 合体，它是一种既可作长度测量又可作观察之用的光学仪 器。

本实验用来测量牛顿环的直径和劈尖厚度。

中包括读数显微镜的主要结构。

目镜（ 2） （3 ）固定于任一位置，棱镜室（19）可在转，物镜（15）用丝扣拧入镜筒内，镜筒（轮（4）完成调焦。

转动测微鼓轮（6）,显微镜沿燕尾导轨作纵向移动，利用锁紧手轮I （7）,将方轴（9）固定于接头轴十字孔中。

接头轴（ 8）可在底座（11）中旋转、升降，用锁紧手轮II （10）紧固。

根据使用要求不同方轴可插入接头轴另一个十字孔 中，使镜筒处水平位置。

压片（13）用来固定被测件。

旋转反光镜旋轮（ 12）调节反光镜方位。

为便于做等厚干涉实验，本仪器还配备了半反镜（14）附件。

旋转测微鼓轮可以使显微镜筒横向水平移动，通过标尺和测微鼓轮的读数可以准确确定显微镜筒 的水平横向位置。

标尺读数准线和测微鼓轮组成一个螺旋测微装置，当测微鼓轮旋转 一周时，标尺读数准线沿标尺移动1mm ，而测微鼓轮的圆周上刻有 100个分度，故每分度便相当于0.01mm 。

如图16-2所示读书显微镜的读数应为 29.723mm 。

（注意要估读一位）1 —标尺；2-标尺读数准线 ；3 -测微鼓轮；4 -测微鼓轮读数准线。

读数显微镜、钠光灯。

如图 16-1 可用锁紧螺钉 3600方向上旋16）用调焦手2I 19 10 11图 16-1H 9 L8 171615 n J3 124【实验原理】图16-21、牛顿环们设任意两级暗环的直径为D K 1和D K 2，由（16-2）式可得出:牛顿环是牛顿1675年在制作天文望远镜时偶然将一个望远镜的物镜放在平玻璃 上发现的。

（实验报告）干涉法测微小量（已批阅）.
干涉法测微小量是物理、化学等多种领域常用的测量技术，可广泛应用于检测微小量的物理、化学物质的构成成分及大小等特性。

本实验以物理学仪器—干涉仪，以了解其相关原理及测量方法，详细研究并妥善操作干涉仪，实现对微小量的准确测量。

实验现场，我们装备了多种仪器设备，其中有半导体激光、光纤、波导、干涉物镜、计算机等，?表示所测实验样品的长度，?表示该物体的物理实验现象及测量结果。

所测样品经过精确调整，激光整体成像稳定、清晰。

依据干涉仪的原理，在激光学范畴，当灰度图像准确拍摄完毕，即可无缝连接计算机，把模拟航班仪及其相关接口的输入端全部接受，真实表示所测实验样品的物理偏移量。

在量测的过程中，根据实验要求，逐渐变化激光的数量，由而伴随波数的变化，随时记录模拟仪和相关输入端的变化，把变化偏移量输入计算机，由计算机将接受的数据按照原理预定义好的算法进行分析，由此根据分析结果，乘以放大系数，便可计算出微小物体的长度?。

本实验让我清楚地认识了干涉仪的基本原理，熟悉了具体的操作过程，详细了解了对微小量的测量原理，以及量测实验样品物理偏移量的处理过程，进而求出实验物体的长度?。

另外，本实验也锻炼了我们熟练操作干涉仪及相关仪器设备、形成有效数据、熟练处理数据的实际能力，积累了大量经验，掌握了实用的实验技术。

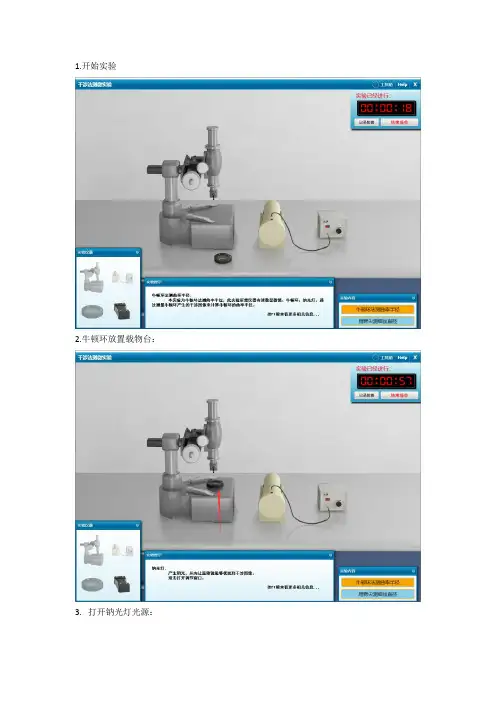

1.开始实验
2.牛顿环放置载物台：
3.打开钠光灯光源：
4.双击打开显微镜视图：
5.镜筒高度降至最小值：
6.双击目镜，弹出观察窗：
7.调节干涉条纹图像清晰度：
8.打开载物台，调节牛顿环中心位置：
9.打开微调窗口：
10.选择快速调节，调节位置，当干涉条纹较密集时，选择慢速调节，缓慢移动显微镜
11.填写实验数据：
12.向左调节显微镜位置，移动显微镜至右侧第35环位置，并记录读数。

13.再次向左调节显微镜位置，移动显微镜至右侧第30环位置，记录数据
14.依次测出剩下第25环，第20环，第15环，第10环，第5环位置并记录数据。

15.将显微镜移动至牛顿环左侧位置，读取第5环的位置
16.依次读出剩下环读数
曲率半径R=0.8900m。

六 干涉法量微小位移实验测一、实验目的1．通过实验熟悉激光测长仪（迈克尔逊干涉仪）的基本工作原理。

2．学会搭设激光光路的基本方法与技巧。

3. 掌握利用光的干涉原理测量物体微小位移方法。

4. 掌握压电陶瓷的特性及正确使用方法。

二、实验内容1．根据迈克尔逊干涉仪原理，设计一测量压电陶瓷膨胀（收缩）特性实验系统并搭设激光光路。

2．推导位移L与条纹变化数N的关系式。

3．测量压电陶瓷工作电压U变化与位移L关系，并Excel绘制 U-L曲线。

4．计算出电压为300伏时压电陶瓷最大位移量L max。

三、实验原理测量物体微位移是迈克尔逊干涉仪的典型应用，测量原理如下图6-1所示：图6-1 迈克尔逊干涉仪原理图由He-Ne激光器发出的光经透镜L扩束后入射到分光镜G，光束被分成两路，反射光射向参考镜M1（固定），透射光射向测量镜M2（可移动），两路光分别经M1、M2反射后，在分光镜处会合，并在接受屏P处产生干涉条纹，所以通过测量条纹的变化数就可计算出微小位移量，这就是激光测长仪的基本原理。

本实验是利用压电陶瓷的特性，通过施加工作电压使压电陶瓷产生膨胀，从而推动固定在一维导轨上的反射镜（动镜）移动致使干涉条纹发生变化。

四、实验仪器减震光学平台、He-Ne激光器（波长0.6328μm）、可调反射镜、分光镜、接收屏、可调高压直流电源（调节范围0 — 350V）、 一维导轨、被测压电陶瓷一块、光电探测器和干涉条纹自动采集实验系统。

五、实验步骤1．调整激光器使之发出的光与平台平行2．用自准直法分别调节反射镜和分光镜与激光束垂直（即与光学平台垂直）。

3.搭设实验光路(1)放置动镜M2（M2与被测压电陶瓷一起固定在一维移动导轨上）使之激光束垂直。

(2)放置扩束透镜，使透镜光轴与激光束同轴。

(3)放置分光镜G与定镜M1，并分别调节G和M1使观察屏P上出现等倾干涉条纹。

4．撤掉观察屏P换上光电探测器，使干涉环中心暗（亮）斑对准光探测器接收窗，开启计算机进入“干涉条纹自动采集实验系统”5．测量开始，给压电陶瓷缓慢加电升压，根据测量曲线，记录电压与干涉条纹变化数量相关数据。

干涉法测微小量【实验目的】1.了解等厚干涉的应用2.掌握移测显微镜的使用方法【实验仪器】实验仪器:牛顿环法测曲率半径实验的主要仪器有:读数显微镜、Na光源、牛顿环仪用劈尖测细丝直径实验的主要仪器有:读数显微镜、Na光源、劈尖【实验原理】实验原理：实验内容一：牛顿环法测曲率半径图1如图所示，在平板玻璃面DCF上放一个曲率半径很大的平凸透镜ACB，C点为接触点，这样在ACB和DCF之间，形成一层厚度不均匀的空气薄膜，单色光从上方垂直入射到透镜上，透过透镜，近似垂直地入射于空气膜。

分别从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定，由图可见，二者的光程差△’等于膜厚度e的两倍，即△’ =2e此外，当光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处，反射光的相位与入射光的相位之间相差，与之对应的光程差为/2 ，所以相干的两条光线还具有/2的附加光程差，总的光程差为：(1)当△满足条件：(2)时，发生相长干涉，出现第K级亮纹。

而当：(3)时，发生相消干涉，出现第k级暗纹。

因为同一级条纹对应着相同的膜厚，所以干涉条纹是一组等厚度线。

可以想见，干涉条纹是一组以C点为中心的同心圆，这就是所谓的牛顿环。

如图所示，设第k级条纹的半径为rk ，对应的膜厚度为ek，则:(4)在实验中，R的大小为几米到十几米，而ek 的数量级为毫米，所以R >>ek，e k 2相对于2Rk是一个小量，可以忽略，所以上式可以简化为(5) 如果rk是第k级暗条纹的半径，由式(1)和(3)可得:(6) 代入式(5)得透镜曲率半径的计算公式(7) 对给定的装置，R为常数，暗纹半径(8) 和级数k的平方根成正比，即随着k的增大，条纹越来越细。

同理，如果rk是第k级明纹，则由式(1)和(2)得(9)代入式(5)，可以算出(10)由式(8)和(10)可见，只要测出暗纹半径（或明纹半径），数出对应的级数k，即可算出R。

干涉法测微小量创建人:系统管理员总分:100实验目的学习掌握利用光的干涉原理检验光学元件表面集合特征的方法,用劈尖的等厚干涉测量细丝直径的方法,同时加深对光的波动性的认识。

实验仪器低频信号发生器、示波器、超声声速测定仪、频率计等实验原理1、用牛顿环测平凸透镜的曲率半径图1、牛顿环干涉条纹的形成当曲率很大的平凸透镜的凸面放在一平面玻璃上时,会产生一组以O为中心的明暗相接的同心圆环,称为牛顿环。

如图,1、2两束光的光成差22λδ+=∆,式中λ为入射光的波长,δ就是空气层厚度,空气折射率1n ≈。

如果第m 个暗环处空气厚度为m δ,则有故得到:2m m λδ⋅=2、 劈尖的等厚干涉测细丝直径图2、劈尖干涉条纹的形成两片叠在一起的玻璃片,在它们的一端口夹一直径待测的细丝,于就是两片玻璃之间便形成一空气劈尖。

当用单色光垂直照射时,会产生干涉现象。

因为光程差相等的地方就是平行两玻璃片交线的直线,所以等厚干涉条纹就是一组明暗相间的、平行于交线的直线。

设入射光波长为λ,则得到第m 级暗纹处空气劈尖的的厚度2m λ⋅=d 。

由此可知,m=0时,d=0,即在两玻璃片交线处,为零级暗条纹。

如果在细丝处呈现m=N 级条纹,则待测细丝直径2λ⋅=N d 。

实验内容1、测平凸透镜的曲率半径(1)观察牛顿环1) 将牛顿环仪按图3所示放置在读数显微镜镜筒与入射光调节木架的玻璃片的下方,木架上的透镜要正对着钠光灯窗口,调节玻璃片角度,使通过显微镜目镜观察时视场最亮。

图3、观测牛顿环实验装置图2) 调节目镜,瞧清目镜视场内的十字叉丝后,使显微镜筒下降到接近玻璃片,然后缓慢上升,直到观察到干涉条纹,再微调玻璃片角度及显微镜,使条纹更清楚。

(2)测牛顿环直径1) 使显微镜的十字叉丝交点与牛顿环中心重合,并使水平方向的叉丝与标尺平行(与显微镜筒移动方向平行)。

2) 转动显微镜测微鼓轮,使显微镜沿一个方向移动,同时数出十字叉丝竖丝移过的暗环数,直到竖丝与第35环相切为止。

姓名：；学号；班级；教师________；信箱号：______ 预约时间：第_____周、星期_____、第_____~ _____节；座位号：_______预习操作实验报告总分教师签字一、实验名称等厚干涉二、实验目的(1) 观察和研究等厚干涉的现象及其特点 .(2) 练习用干涉法测量透镜的曲率半径、微小厚度 ( 或直径 ).三、实验原理(基本原理概述、重要公式、简要推导过程、重要图形等；要求用自己的语言概括与总结，不可照抄教材)利用透明薄膜上、下两表面对入射光的依次反射，入射光的振幅将分解成有一定光程差的几个部分.这是一种获得相干光的重要途径，被多种干涉仪所采用若两束反射光在相遇时的光程差取决于产生反射光的薄膜厚度，则同一干涉条纹所对应的薄膜厚度相同.这就是所谓的等厚干涉。

（见右图）总的光程差为：(1)当△满足条件：(2)时，发生相长干涉，出现第K级亮纹。

而当：(3)时，发生相消干涉，出现第k级暗纹。

因为同一级条纹对应着相同的膜厚，所以干涉条纹是一组等厚度线。

可以想见，干涉条纹是一组以C点为中心的同心圆，这就是所谓的牛顿环。

如图所示，设第k级条纹的半径为rk，对应的膜厚度为ek ，则:(4)在实验中，R的大小为几米到十几米，而ek的数量级为毫米，所以R >>ek ，ek2相对于2Rk 是一个小量，可以忽略，所以上式可以简化为(5)如果rk是第k级暗条纹的半径，由式(1)和(3)可得:(6)代入式(5)得透镜曲率半径的计算公式(7)对给定的装置，R为常数，暗纹半径(8)和级数k的平方根成正比，即随着k的增大，条纹越来越细。

由于从劈尖的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在劈尖的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定，由图可见，二者的光程差等于劈尖厚度的两倍，即n = 0时，，即在两玻璃片交线处为零级暗条纹。

如果在细丝处呈现n = N级条纹，则待测细丝直径为(9)四、实验内容和步骤（要求用自己的语言概括与总结，不可照抄教材）1. 观察牛顿环。

干涉法测微小量实验一、实验简介：光的干涉现象表明了光的波动的性质，干涉现象在科学研究与计量技术中有着广泛的应用。

在干涉现象中，不论何种干涉，相邻干涉条纹的光程差的改变都等于相干光的波长，可见光的波长虽然很小，但干涉条纹间的距离或干涉条纹的数目是可以计量的。

因此，通过对干涉条纹数目或条纹移动数目的计量，可以得到以光的波长为单位的光程差。

利用光的等厚干涉可以测量光的波长，检验表面的平面度，球面度，光洁度，以及精确测量长度，角度和微小形变等。

二、实验原理：实验内容一：牛顿环法测曲率半径图1如图所示，在平板玻璃面DCF上放一个曲率半径很大的平凸透镜ACB，C点为接触点，这样在ACB和DCF之间，形成一层厚度不均匀的空气薄膜，单色光从上方垂直入射到透镜上，透过透镜，近似垂直地入射于空气膜。

分别从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定，由图可见，二者的光程差△’等于膜厚度e的两倍，即△’ =2e此外，当光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处，反射光的相位与入射光的相位之间相差π，与之对应的光程差为λ /2 ，所以相干的两条光线还具有λ /2的附加光程差，总的光程差为：(1) 当△满足条件：，（）(2) 时，发生相长干涉，出现第K级亮纹。

而当：，（）(3) 时，发生相消干涉，出现第k级暗纹。

因为同一级条纹对应着相同的膜厚，所以干涉条纹是一组等厚度线。

可以想见，干涉条纹是一组以C点为中心的同心圆，这就是所谓的牛顿环。

如图所示，设第k级条纹的半径为r k，对应的膜厚度为e k，则:(4)在实验中，R的大小为几米到十几米，而e k的数量级为毫米，所以R >>e k，e k2相对于2R k是一个小量，可以忽略，所以上式可以简化为(5)如果r k是第k级暗条纹的半径，由式(1)和(3)可得:(6)代入式(5)得透镜曲率半径的计算公式(7)对给定的装置，R为常数，暗纹半径(8)和级数k的平方根成正比，即随着k的增大，条纹越来越细。

干涉法测微小量创建人：系统管理员总分：100实验目的学习掌握利用光的干涉原理检验光学元件表面集合特征的方法，用劈尖的等厚干涉测量细丝直径的方法，同时加深对光的波动性的认识。

实验仪器低频信号发生器、示波器、超声声速测定仪、频率计等实验原理1、用牛顿环测平凸透镜的曲率半径图1.牛顿环干涉条纹的形成当曲率很大的平凸透镜的凸面放在一平面玻璃上时，会产生一组以O为中心的明暗相接的同心圆环，称为牛顿环。

如图，1、2两束光的光成差22λδ+=∆，式中λ为入射光的波长，δ是空气层厚度，空气折射率1n ≈。

如果第m 个暗环处空气厚度为m δ，则有故得到：2m m λδ⋅=2、 劈尖的等厚干涉测细丝直径图2.劈尖干涉条纹的形成两片叠在一起的玻璃片，在它们的一端口夹一直径待测的细丝，于是两片玻璃之间便形成一空气劈尖。

当用单色光垂直照射时，会产生干涉现象。

因为光程差相等的地方是平行两玻璃片交线的直线，所以等厚干涉条纹是一组明暗相间的、平行于交线的直线。

设入射光波长为λ，则得到第m 级暗纹处空气劈尖的的厚度2m λ⋅=d 。

由此可知，m=0时，d=0，即在两玻璃片交线处，为零级暗条纹。

如果在细丝处呈现m=N 级条纹，则待测细丝直径2λ⋅=N d 。

实验内容1、 测平凸透镜的曲率半径 （1）观察牛顿环1） 将牛顿环仪按图3所示放置在读数显微镜镜筒和入射光调节木架的玻璃片的下方，木架上的透镜要正对着钠光灯窗口，调节玻璃片角度，使通过显微镜目镜观察时视场最亮。

图3.观测牛顿环实验装置图2） 调节目镜，看清目镜视场内的十字叉丝后，使显微镜筒下降到接近玻璃片，然后缓慢上升，直到观察到干涉条纹，再微调玻璃片角度及显微镜，使条纹更清楚。

（2）测牛顿环直径1） 使显微镜的十字叉丝交点与牛顿环中心重合，并使水平方向的叉丝与标尺平行（与显微镜筒移动方向平行）。

2） 转动显微镜测微鼓轮，使显微镜沿一个方向移动，同时数出十字叉丝竖丝移过的暗环数，直到竖丝与第35环相切为止。

二、判断题（“对”在题号前（）中打√×）（10分）（√）1、误差是指测量值与真值之差，即误差=测量值－真值，如此定义的误差反映的是测量值偏离真值的大小和方向，既有大小又有正负符号。

（×）2、残差（偏差）是指测量值与其算术平均值之差，它与误差定义一样。

（√）3、精密度是指重复测量所得结果相互接近程度，反映的是随机误差大小的程度。

（√）4、测量不确定度是评价测量质量的一个重要指标，是指测量误差可能出现的范围。

（×）7、分光计设计了两个角游标是为了消除视差。

（×）9、调节气垫导轨水平时发现在滑块运动方向上不水平，应该先调节单脚螺钉再调节双脚螺钉。

（×）10、用一级千分尺测量某一长度（Δ仪=0.004mm），单次测量结果为N=8.000mm，用不确定度评定测量结果为N=（8.000±0.004）mm。

三、简答题（共15分）1．示波器实验中，（1）CH1（x）输入信号频率为50Hz，CH2（y）输入信号频率为100Hz；（2）CH1（x）输入信号频率为150Hz，CH2（y）输入信号频率为50Hz；画出这两种情况下，示波器上显示的李萨如图形。

（8分）差法处理数据的优点是什么？（7分）答：自变量应满足等间距变化的要求，且满足分组要求。

（4分） 优点：充分利用数据；消除部分定值系统误差四、计算题（20分，每题10分）1、用1/50游标卡尺，测得某金属板的长和宽数据如下表所示，求金属板的面解：（1）金属块长度平均值：)(02.10mm L =长度不确定度： )(01.03/02.0mm u L ==金属块长度为：mm L 01.002.10±=%10.0=B （2分）（2）金属块宽度平均值：)(05.4mm d =宽度不确定度： )(01.03/02.0mm u d ==金属块宽度是：mm d 01.005.4±= %20.0=B （2分）（3）面积最佳估计值：258.40mm d L S =⨯=不确定度：2222222221.0mm L d d s L s d L d L S =+=⎪⎭⎫ ⎝⎛∂∂+⎪⎭⎫ ⎝⎛∂∂=σσσσσ 相对百分误差：B ＝%100⨯S sσ=0.25％ （4分）（4）结果表达：21.06.40mm S ±=B ＝0.25％ （2分） 注：注意有效数字位数，有误者酌情扣5、测量中的千分尺的零点误差属于已定系统误差；米尺刻度不均匀的误差属于未定系统误差。

《散斑干涉测微小位移》【实验目的】1、通过拍摄自由空间散斑图及成像散斑图，初步了解激光散斑现象及其特点；2．擎握应用散斑干涉全息图设计方法；3、用二次曝光散斑干涉图测量物体表面的面内位移；4、设计用二次曝光散斑图测量透明固体(玻璃)的厚度及其非均匀性。

【实验原理分析与讨论】1、散斑的形成及特征激光自散射体表面漫反射或通过一个透明散射体(加毛玻璃)时，在散射体的表面和附近空间的光场中，可以观察到或用照相记录下来一种无规分布的亮暗斑纹。

这种斑纹称为激光散斑。

它是由散射体上每个面积元发出的基元光波的干涉作用造成的。

在全息术和相干光成像系统中，散斑的存在会影响分辨率，是一种令人讨厌的有害噪声。

近年来，通过研究逐渐发现了它的一些有用的特性。

在某些新的光学系统中，散斑不再是噪声因素，而是一种有用的信息载体．激光散斑．特别是散斑照相和散斑干涉，在表面粗糙度测量、图像处理、运动分析、振动分析、眼球缺陷分析和星体度量学等科技领域中有着广泛的应用，在光学小己成为一个重要的分支。

激光散斑通常可分为空间散斑和像面散斑两类：12空间散斑：如果在散射体G 的正面距离z 的地方放置全息干板记录散斑结构，其散斑的平均直径为 1.22z ds Dλ≈，其中D 是被照亮的散射面直径。

如果在侧面接收，则散斑的平均长度2()z ls Dλ≈ 像面散斑： 像面散斑的平均直径：11.22() 1.22(1+)z ds F Dλλβ≈=式中z1（像距），D （透镜的孔径）β（横向放大率）F （相对孔径的倒数）当散射面位于无限远时，成像面与后焦面重合，散斑的平均直径为1.22() 1.22f ds F Dλλ≈= f 透镜焦距。

2、散斑干涉全息图测量面内位移的光路设计空间散斑（未加成像透镜）非平行光漫反射散斑 像面散斑（放大率>1;<1）散斑干涉光路设计 平行光 空间散斑（未加成像透镜）像面散斑（加成像透镜：放大率>1;<1）空间散斑（未加成像透镜）非平行光透射散斑 像面散斑（放大率>1;<1）平行光 空间散斑（未加成像透镜）面散斑（加成像透镜：放大率>1;<1）3．用二次曝光散斑图测量面内位移(1)反射成像散斑：二次曝光散斑图测微小位移如图是拍摄散斑图的光路布置之一，其中S 是具有光学粗糙表面的平面物体，用扩束后的激光光束照射，L 是成像透镜，H 是全息干板．置于像平面上，成像透镜L 将s 面成像于记录平面H 上，形成成像散斑，如果对浏试物体在运动前后应用二次曝光法拍摄散斑图样，并假定位移的量值大于散斑特征尺寸，那么，在同一底片上就记录了两个同样的但位置稍微错开的散斑图。

《干涉法测微小量》实验报告姓名学号学院专业班级一．实验目的学习掌握利用光的干涉原理检验光学元件表面集合特征的方法，用劈尖的等厚干涉测量细丝直径的方法，同时加深对光的波动性的认识二．实验仪器读数显微镜、钠光灯及电源、牛顿环仪、劈尖等三、实验原理1、用牛顿环测平凸透镜的曲率半径详见实验指导书2、劈尖的等厚干涉测细丝直径详见实验指导书四、实验步骤1. 观察牛顿环。

(1) 将牛顿环仪放置在读数显微镜镜筒和入射光调节架下方，调节玻璃片的角度，使通过显微镜目镜观察时视场最亮。

(2) 调节目镜，看清目镜视场的十字叉丝后，使显微镜镜筒下降到接近牛顿环仪然后缓慢上升，直到观察到干涉条纹，再微调玻璃片角度和显微镜，使条纹清晰。

2. 测牛顿环半径。

(1) 使显微镜十字叉丝交点和牛顿环中心重合，并使水平方向的叉丝和标尺平行（与显微镜移动方向平行）。

(2) 转动显微镜微调鼓轮，使显微镜沿一个方向移动，同时数出十字叉丝竖丝移过的暗环数，直到竖丝与第 45 环相切为止。

记录标尺读数。

(3) 反向转动鼓轮，当竖丝与第 40 环相切时，记录读数显微镜上的位置读数，然后继续转动鼓轮，使竖丝依次与第 35、30、25、20、15、10、5 环相切，顺次记下读数。

(4) 继续转动鼓轮,越过干涉圆环中心，记下竖丝依次与另一边的 5、10、15、20、25、30、35、40 环相切时的读数。

3．利用逐差法处理得到的数据，得到牛顿环半径 R。

4. 观察劈尖干涉条纹。

(1) 将劈尖放置在读数显微镜镜筒和入射光调节架下方，调节玻璃片的角度，使通过显微镜目镜观察时视场最亮。

(2) 调节目镜，看清目镜视场的十字叉丝后，使显微镜镜筒下降到接近劈尖然后缓慢上升，直到观察到干涉条纹，再微调玻璃片角度和显微镜，使条纹清晰。

5. 测量。

(1) 使显微镜的十字叉丝交点与劈尖中心重合，并使其与显微镜镜筒移动方向平行。

(2) 在劈尖玻璃面的三个不同部分，测出 20 条暗纹的总长度，测 3 个求平均值。

干涉法测微小量实验题答案
干涉法测微小量测试题
总分：100组卷人：系统管理员
一、单选题共 6 小题共 12 分
1. (2分)牛顿环和尖劈实验是：
标准答案：A
A. 双光束干涉实验
B. 多光束干涉实验
2. (2分)尖劈实验形成的条纹为：
标准答案：B
A. 同心圆
B. 平行的直条纹
3. (2分)在牛顿环和尖劈实验中观察到的条纹是：
标准答案：A
A. 定域干涉条纹
B. 非定域干涉条纹
4. (2分)牛顿环和尖劈实验分束板的作用是：
标准答案：B
A. 将光路分成两路。

B. 将光源的光先投向牛顿环或尖劈经反射后射入读数显微镜。

5. (2分)调节读数显微镜的方法是：
标准答案：A
A. 先调目镜再调物镜
B. 先调物镜再调目镜
6. (2分)消除视差调节方法是
标准答案：D
A. 先调节物镜，再调节目镜
B. 先调节目镜，再调节物镜
C. 先调节物镜，找到物体的像，再调节目镜，找到叉丝的像，重
复上面操作，直至两像重合，无相对位移。

D. 先调节目镜，找到叉丝的像，再调节物镜，找到物体的像，重复上面操作，直至两像重合，无相对位移。

二、填空题共 2 小题共 8 分。
