autocad-机械制图中的文字标注

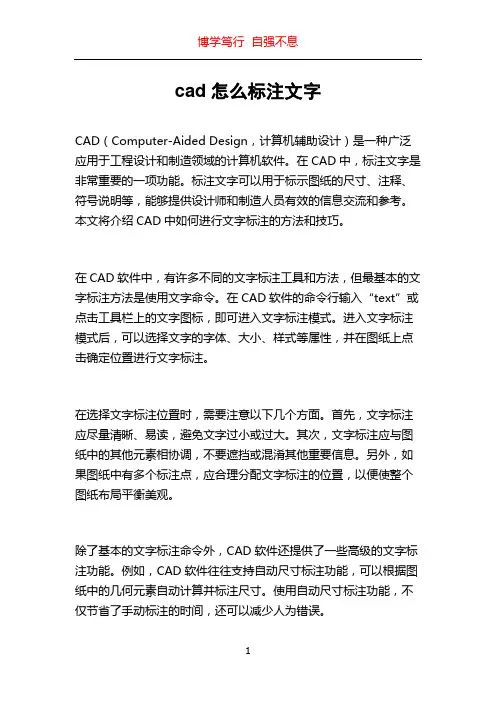

cad怎么标注文字CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制造领域的计算机软件。

在CAD中，标注文字是非常重要的一项功能。

标注文字可以用于标示图纸的尺寸、注释、符号说明等，能够提供设计师和制造人员有效的信息交流和参考。

本文将介绍CAD中如何进行文字标注的方法和技巧。

在CAD软件中，有许多不同的文字标注工具和方法，但最基本的文字标注方法是使用文字命令。

在CAD软件的命令行输入“text”或点击工具栏上的文字图标，即可进入文字标注模式。

进入文字标注模式后，可以选择文字的字体、大小、样式等属性，并在图纸上点击确定位置进行文字标注。

在选择文字标注位置时，需要注意以下几个方面。

首先，文字标注应尽量清晰、易读，避免文字过小或过大。

其次，文字标注应与图纸中的其他元素相协调，不要遮挡或混淆其他重要信息。

另外，如果图纸中有多个标注点，应合理分配文字标注的位置，以便使整个图纸布局平衡美观。

除了基本的文字标注命令外，CAD软件还提供了一些高级的文字标注功能。

例如，CAD软件往往支持自动尺寸标注功能，可以根据图纸中的几何元素自动计算并标注尺寸。

使用自动尺寸标注功能，不仅节省了手动标注的时间，还可以减少人为错误。

在进行文字标注时，还应注意一些标准和规范。

例如，标注文字应使用统一的单位和字符集，以便各个人员能够准确理解。

此外，标注文字应尽量避免缩写和简化，应使用清晰、准确的表达方式。

对于同一类标注，应选择一种统一的标注风格和格式，以免造成混淆。

除了文字的位置和格式选择外，文字的内容也是非常重要的。

标注文字应能够准确传达设计意图和相关信息，以便后续人员能够理解和操作。

在选择标注文字内容时，应根据具体情况进行合理选择。

例如，在标注尺寸时，应选择合适的单位和精度；在标注符号说明时，应遵循符号标准和约定。

在文字标注完成后，还可以对标注进行一些进一步的操作。

例如，CAD软件通常支持文字的编辑、复制、删除等操作。

CAD绘图中的文字和标注技巧在CAD软件中，文字和标注是绘图过程中不可或缺的一部分。

合理使用文字和标注可以有效地传达绘图的意图和信息，提高图纸的可读性和效果。

本文将介绍一些CAD绘图中常用的文字和标注技巧，帮助读者更好地掌握这些工具的使用。

一、文字工具的使用1. 插入文字：在CAD软件中，插入文字时可先设定文字的样式、大小、对齐方式等属性。

文字对象可通过命令“TEXT”或点击文字图标来插入。

插入文字时要注意文字的位置和对齐，确保文字与图纸的其他元素保持一致。

2. 编辑文字：在CAD中，可以对已存在的文字进行编辑。

选中文字对象，双击或右键点击选择“编辑文字”进行修改。

修改后的文字可以通过拖动或输入新的文字内容来进行更新。

3. 文字样式设置：CAD软件提供了多种文字样式供选择，如字体、粗细、斜体等。

根据绘图需求，选择合适的文字样式可以提高绘图的美观度和可读性。

4. 文字对齐：文字对齐是保持图纸整齐和准确的关键之一。

CAD软件提供了多种对齐方式，如左对齐、居中对齐、右对齐等。

通过对齐功能，可以使文字与其他图元对齐，使图纸更加规整。

二、标注工具的使用1. 插入标注：在CAD软件中，插入标注时要先选择标注的类型，如尺寸标注、角度标注等。

标注对象可通过命令“DIMENSION”或点击标注图标来插入。

插入标注时要注意标注的位置和对齐，确保标注与图纸的其他元素保持一致。

2. 标注样式设置：CAD软件提供了多种标注样式供选择，如箭头样式、线型、文字格式等。

根据绘图需求，选择合适的标注样式可以使标注更加明确和易读。

3. 编辑标注：在CAD中，可以对已存在的标注进行编辑。

选中标注对象，双击或右键点击选择“编辑标注”进行修改。

修改后的标注可以通过拖动或输入新的数值来进行更新。

4. 调整标注位置：有时标注的位置需要根据实际情况进行微调。

CAD软件提供了一些命令，如“移动标注线”，可以直接拖动标注线来调整标注的位置，使其与绘图元素更加符合。

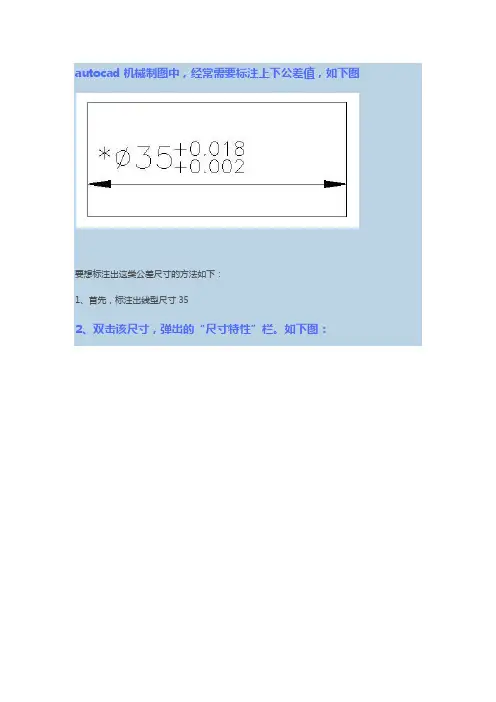

autocad机械制图中，经常需要标注上下公差值，如下图
要想标注出这类公差尺寸的方法如下：
1、首先，标注出线型尺寸35
2、双击该尺寸，弹出的“尺寸特性”栏。

如下图：
3、在文字标签最下面找到“文字替代”一栏
4、点击“文字替代”右边的输入框，输入如下内容：%%C<>{\H0.6X\S+0.018^+0.002
5、完成回车，标注即变为如第一副图所示了。

备注：“%%C”是直径符号代码；“<>”替代尺寸数字，改变图形尺寸，则标注尺寸数字会随之改变；"H0.6X"表示公差数字大小为尺寸数字的0.6倍；"S+0.018^+0.002"中“+0.018”是上公差数值，“+0.002”是下公差值，中间用“^”隔开。

其他类似尺寸，可以复制：%%C<>{\H0.6X\S+0.018^+0.002，到文字替代输入框中，修改上下公差数值即可。

机械制图标注规范1. 简介机械制图标注是指在机械设计图纸中使用文字和符号标注各种尺寸、形状、材料、加工要求等信息的一种方法。

标注规范的遵循可以提高图纸的可读性和可理解性，促使设计人员、工程师和制造人员达成一致，并确保制造和装配的正确性。

本文档将介绍机械制图标注的一般规范和常用的标注方式，以便读者能够准确理解和应用。

2. 一般规范2.1 标注位置标注应尽可能靠近图形，与被标注的尺寸线垂直或平行。

如果标注过密，应将标注放置在合适的空隙处，但要确保可读性。

2.2 字体和大小一般情况下，标注采用等线字体，并与图纸比例统一。

常见的字体大小有8号、10号和12号，具体大小根据图纸比例和标注的重要性确定。

2.3 标准符号和共享库标注中使用的符号应符合国家或行业标准，以确保标注的一致性和可理解性。

如果有共享库中已定义的符号可用，应优先使用。

3. 常用标注方式3.1 尺寸标注尺寸标注用于标示图形的具体尺寸。

一般在两端绘制尺寸线，并在尺寸线上方写明尺寸值。

尺寸值应清晰可读，用阿拉伯数字表示，并带有单位，如mm、cm等。

示例：20 mm3.2 形位公差标注形位公差标注用于标示形状的偏差要求，如平面度、圆度、直线度等。

标注应包括公差符号和公差值。

示例：⌀30 H73.3 表面粗糙度标注表面粗糙度标注用于标示零件表面的光洁度要求。

使用符号、数值和单位标注。

示例：Ra 0.4μm3.4 材料和硬度标注材料和硬度标注用于标示零件的材料和硬度要求。

一般在图纸上指定材料型号和硬度等级。

示例：材料：45# 钢硬度：HRC 50-553.5 加工要求标注加工要求标注用于标示零件的加工工艺和要求。

常见的加工标注有孔的加工方法、表面处理方法、拆装要求等。

示例：沉头铆接4. 总结机械制图标注规范对于机械设计和制造非常重要。

合理的标注可以提高图纸的可读性和可理解性，减少误解和错误，确保零件的制造和装配的正确性。

在标注过程中，要遵循一般规范，使用合适的字体和大小，采用标准的符号和共享库。

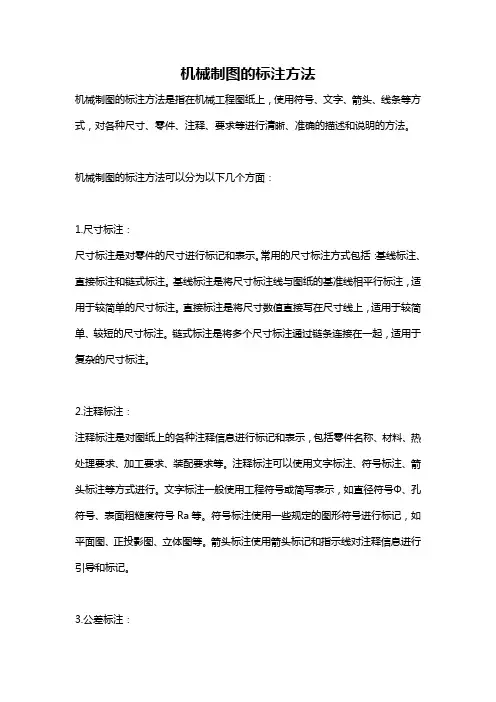

机械制图的标注方法机械制图的标注方法是指在机械工程图纸上，使用符号、文字、箭头、线条等方式，对各种尺寸、零件、注释、要求等进行清晰、准确的描述和说明的方法。

机械制图的标注方法可以分为以下几个方面：1.尺寸标注：尺寸标注是对零件的尺寸进行标记和表示。

常用的尺寸标注方式包括：基线标注、直接标注和链式标注。

基线标注是将尺寸标注线与图纸的基准线相平行标注，适用于较简单的尺寸标注。

直接标注是将尺寸数值直接写在尺寸线上，适用于较简单、较短的尺寸标注。

链式标注是将多个尺寸标注通过链条连接在一起，适用于复杂的尺寸标注。

2.注释标注：注释标注是对图纸上的各种注释信息进行标记和表示，包括零件名称、材料、热处理要求、加工要求、装配要求等。

注释标注可以使用文字标注、符号标注、箭头标注等方式进行。

文字标注一般使用工程符号或简写表示，如直径符号Φ、孔符号、表面粗糙度符号Ra等。

符号标注使用一些规定的图形符号进行标记，如平面图、正投影图、立体图等。

箭头标注使用箭头标记和指示线对注释信息进行引导和标记。

3.公差标注：公差标注是对零件尺寸和形位公差进行标记和表示。

公差标注可以分为表面公差标注和形位公差标注两种。

表面公差标注是对表面形状和尺寸公差进行标记，常用的标记方式有最大材料条件标记、最小材料条件标记、无限制公差标记等。

形位公差标注是对零件形位关系和公差标注位置进行标记，常用的标记方式有直线度标注、圆度标注、同轴度标注、垂直度标注、平行度标注等。

4.装配标注：装配标注是对机械零件的装配关系进行标记和表示。

装配标注可以使用装配位置图、装配序号、标记符号等方式进行。

装配位置图是对各零部件在总成图上的装配位置进行标记，包括位置图号、装配顺序号、装配位置箭头等。

装配序号是对进行装配的零部件进行标记，通常使用数字、字母或组合进行标记。

标记符号是使用简单的图形符号对零部件和装配关系进行标记，如圆、长方形、三角形等。

5.材料标注：材料标注是对机械零件的材料及硬度进行标记和表示。

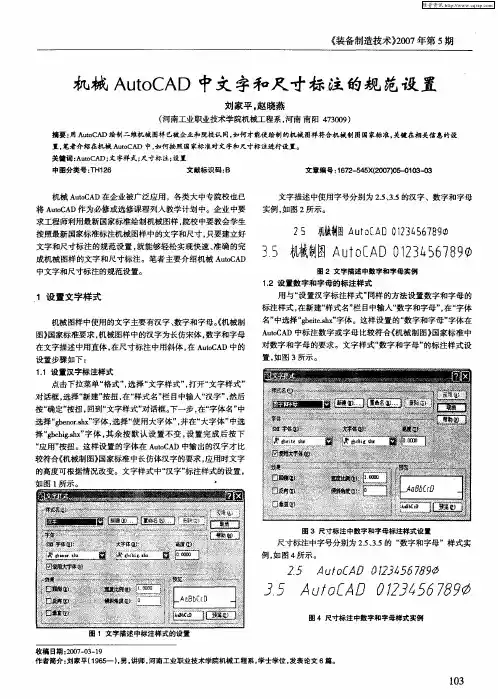

cad机械制图字体标准在CAD机械制图中，字体的选择和标准是非常重要的。

合适的字体可以使制图更加清晰、准确，提高图纸的可读性和美观性。

因此，制定CAD机械制图字体标准是非常必要的。

首先，我们需要选择合适的字体类型。

在CAD机械制图中，通常使用的字体类型有宋体、仿宋、黑体等。

宋体字适合用于标注尺寸、文字说明等，因为它的笔画清晰、线条流畅，非常适合制图使用。

而仿宋字则适合用于一些特殊说明或者标注，因为它的笔画略显书法风格，能够突出一些重要的信息。

黑体字则适合用于标题、图纸名称等，因为它的笔画粗细明显，能够吸引人的注意力，使标题更加突出。

其次，我们需要确定合适的字体大小。

在CAD机械制图中，字体的大小要根据图纸的比例和内容来确定。

一般来说，标注尺寸的字体大小要适中，既要能够清晰可见，又不能太大影响到整体的美观性。

而标题的字体大小可以稍微大一些，以突出标题的重要性。

另外，需要注意的是，不同的标注内容可能需要不同大小的字体，要根据实际情况来进行调整。

此外，字体的粗细也是需要考虑的因素。

在CAD机械制图中，一般来说，标注尺寸的字体要选择细一些的，这样可以使标注更加清晰，不会影响到图纸的整体美观性。

而标题的字体可以选择粗一些的，以突出标题的重要性，吸引人的注意力。

最后，我们需要注意字体的间距和对齐。

在CAD机械制图中，字体的间距和对齐是非常重要的，它直接影响到图纸的整体美观性和可读性。

因此，在标注尺寸和文字说明时，要注意字与字之间的间距，使其看起来整齐、美观。

另外，对齐也是非常重要的，文字和标注要保持水平或垂直对齐，这样可以使图纸看起来更加规范、整洁。

总之，CAD机械制图字体标准的制定是非常重要的，它直接影响到图纸的质量和美观性。

因此，在制定字体标准时，要选择合适的字体类型、大小、粗细，并注意间距和对齐，使图纸更加清晰、准确，提高图纸的可读性和美观性。

AUTOCAD——文本标注
文字是图形中重要的一部分，用于表达一些与图形有关的信息。

文字常用于标题、标记图形、提供说明或进行注释等。

CAD中将文本分为两种类型，分别是单行文本和多行文本。

单行文本标注
1.执行方式
命令行：TEXT
菜单栏：绘图→文字→单行文字
文字工具栏：单行文字图标
“单行文字操作命令位置”界面
执行以上命令后，命令行显示以下信息：
2.选项说明
（1）指定文字的起点：在此提示下直接在绘图区选择一点作为输入文本的起点，命令行提示如下。

（2）对正（J）：确定文本的对齐方式，对齐方式确定文本的的哪部分与所选插入点对齐，命令行提示如下。

单行文本效果：
多行文本标注
1.执行方式
命令行：MTXET
菜单栏：绘图→文字→多行文字
文字工具栏：多行文字图标
“多行文字操作命令位置”界面
执行以上命令后，命令行显示以下信息：
2.选项说明
（1）指定对角点：直接在绘图区上拾取一个点作为矩形框的第二个角点。

（2）对正：确定所标注文本的对齐方式。

（3）行距：确定多行文本的行间距，这里所指的行间距是指相邻两文本行基线之间的垂直距离，命令行提示如下。

（4）旋转：确定文本行的倾斜角度，命令行提示如下。

（5）样式：确定当前的文字样式。

（6）宽度：指定多行文本的宽度。

（7）栏：可以将对行文字对象的格式设置为多栏。

（8）文字编辑器选项卡：用来控制文本的显示特性，如下图所示“文本编辑器”选项卡。
