桥梁工程施工现场标准化布置示意图一、桥梁基础1．1桥梁四周围挡桥梁四周应设围挡，高度为1.8米，围挡线形应顺直。
1．2钻孔桩1、泥浆池(1)泥浆池地面标高应比护筒低0.5～1m，以利泥浆回流畅顺；(2)泥浆池的位置要合理布局,应统一规划，不得设置在桥台处，不得妨碍吊机和钻机行走；(3)泥浆池开挖后，泥浆池四周采用钢管和防护网进行防护；(4)安装的防护钢管露出地面1.2米，安装牢固整齐;(5)钢管安装牢固后四周用防护网进行围挡，防护网要求安装牢固平整。
(6)悬挂“泥浆池，注意安全”等警示牌。
（7）泥浆池废弃后应及时回填处理，恢复地表原样。
2、钻机(1)钻机摆放位置应统一规划，做到各桩钻机摆放一致。
(2)钻机侧面立桩基础标识牌。
桩基础标识牌桥梁名称设计桩顶标高桩基编号设计桩底标高桩径桩长护筒顶面标高要求孔深桩基形式质检负责人（3）钻机旁摆渣样盒，渣样盒为长条形，每格规格为12cm*15cm，每个渣样一部分装入盒内，一部分装入自封袋内，自封袋内应有信息条，反映渣样信息。
渣样盒信息条格式桥梁名称桩基编号样品编号取样深度取样孔底标高岩性取样人取样时间每钻进2m（接近设计终孔标高时，应每0.5m）或地层变化处，应在出碴口捞取钻碴样品，洗净后收进专用袋内保存，标明土类和标高，以供确定终孔标高。
（4）钻孔记录应放在钻机上，记录应及时真实。
3、桩基钢筋笼加工与安装（1）钢筋加工应有胎模，有条件的应用钢筋笼自动滚焊机加工（2）钢筋骨架宜采用扁担梁辅助起吊（3）每吊放一节钢筋骨架应拍照存档，作为资料保存，拍照时现场旁站监理应举牌站在钢筋骨架旁，拍照范围应包括钢筋骨架、旁站监理和合格牌。
合格牌尺寸宜为500*500mm。
（4）在桩基主筋上绑扎箍筋时，可采用粉笔划出箍筋间距线（或使用制作好的卡具）。
钢筋骨架尺寸自检应制作卡具检查。
（5）钢筋原材与半成品分类存放并应垫高30cm，挂牌标识。
1．3挖孔桩1、桩孔内应有足够照明、通风、排气设施，同时备有逃生安全爬梯。
桥梁工程施工安全标准化本章内容那个包括：桩基施工、基坑施工、墩柱、盖梁施工、支架现浇施工、移动模架施工、、挂篮悬臂施工、预制梁施工、预制梁架设、跨线桥通道安全防护。
一、桩基施工知识点：1、桩机作业区域应平整，采取安全防护措施并设立警示标志，非工作人员未经批准不得入内。
2、钻机安装时，机架应垫平，保持稳定，不得产生位移或沉陷。
每台钻机都应在显著位置悬挂操作规程牌，牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等。
3、护筒埋设高度宜高出地面或水位一定高度。
4、泥浆池、水中施工平台周围应设立防护设施和安全警示标志。
5、挖孔桩施工时孔口不得堆集土渣、机具及杂物，附近不得有重车通过。
孔口四周必须搭设防护围栏，围栏采用钢筋牢固焊制。
6、挖孔桩井孔内必须搭设应急时使用的安全绳和软爬梯，并随桩孔深放长至作业面，不得用人工拉绳子运送作业人员和脚踩护壁凸缘上下桩孔。
7、跨大河施工时，在进入水上施工作业现场入口处设置值班室；水上作业平台必须配备救生衣、救生圈等救生器材。
8、在通航或禁航河道施工时，按照河道管理部门要求设置通航、警示标志。
夜间作业应有足够的照明并配备夜间警示灯。
桩基施工危险源辨识及防控措施泥浆池防护泥浆池防护周边防护立面1-1 剖面图（单位：mm）警示牌说明：1、泥浆池四周设置高出地面0.5m高、1.0m宽的土埂。
2、四周设防护栏杆，栏杆高1.2m、750px两道，立柱间隔2m，外挂安全网和彩旗，并设置安全警示标志，黄底红字。
桩基施工桩基施工场地护筒防护护筒钢筋网盖警示牌80㎝×60㎝说明：1 、钻机醒目位置悬挂操作规程牌（1500px×2250px），规程牌上标明机械名称、型号种类、操作方法、责任人、安全注意事项等。
2、施工场地一定范围内设置安全警戒线，醒目位置设置警示标志。
3、孔口护筒采用钢板制作，顶端高出施工水位1m～2m，当处于旱地时应高出地面0.3m，底端埋深依据情况而定；护筒加设钢筋网盖或木板进行防护。
桥梁工程施工标准化-图文桥梁工程的施工标准化是指在设计、施工、验收等各个环节中，根据相关标准和要求进行操作和管理，以确保桥梁的质量和安全性。
其中，上部结构是桥梁的重要组成部分，本文将重点介绍桥梁上部结构施工的标准化要点。
一、基础工程标准化1.基础设计和施工：桥梁基础工程的施工需要遵循相关的设计要求，包括地质勘察、现场布置、基坑开挖、基础浇筑等。
施工过程中需保证基础的稳定性和均匀强度，确保基础与上部结构的良好连接。
2.桩基施工：桥梁基础通常采用桩基，桩基施工需要严格按照设计要求进行，包括桩长、桩径、钢筋配筋等。
施工过程中需检查桩的垂直度和偏斜度，保证桩的质量和承载能力。
二、上部结构构造标准化1.梁的制作：桥梁上部结构的主要组成部分是梁，梁的制作需要符合相关标准和要求。
梁的钢筋配筋、模板施工、预应力张拉等步骤需按照设计要求进行，确保梁的质量和稳定性。
2.梁的吊装：梁的吊装是桥梁施工中的重要环节，需要注意吊装参数、吊装设备的选择和使用等。
吊装过程中需保证梁的垂直度和水平度，确保梁的安全性和准确安置。
3.桥面铺装：桥面是供车辆通行的部分，桥面铺装需要符合交通运输部门的相关标准和要求。
桥面选材、铺装厚度、坡度等需按照标准执行，确保桥面的平整度和耐久性。
三、施工工艺标准化1.施工工艺选择：桥梁上部结构的施工需根据实际情况选择合适的工艺，并考虑施工效率和质量。
常用工艺包括预制梁吊装施工、现浇混凝土梁施工等，需根据具体情况进行选择。
2.施工过程控制：施工过程中需进行严格的组织和调度，确保施工的顺利进行。
施工过程需进行现场巡视和检查，及时发现和解决问题，做好施工记录和施工日志。
3.安全措施：施工现场的安全措施是保证工程顺利进行的重要条件。
施工单位需制定详细的安全措施和应急预案，并进行安全教育和培训，确保施工人员的安全。
四、验收标准化1.施工质量验收：施工完成后，需进行质量验收。
验收包括梁的尺寸、外观、钢筋成品质量等方面的检查，确保施工的质量符合相关标准和要求。

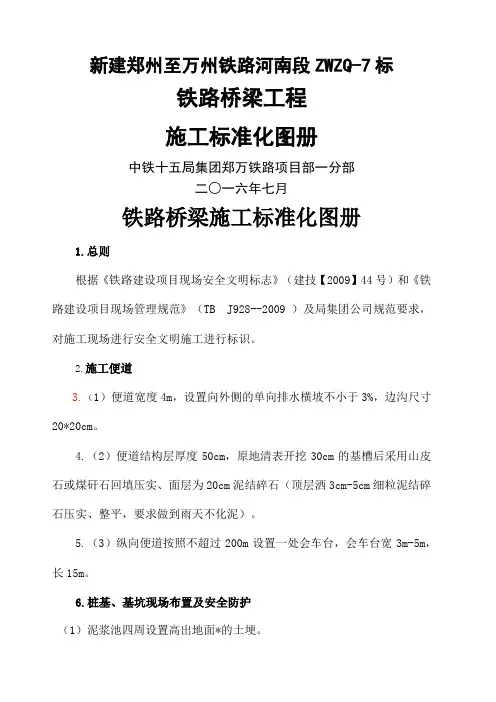

新建郑州至万州铁路河南段ZWZQ-7标铁路桥梁工程施工标准化图册中铁十五局集团郑万铁路项目部一分部二○一六年七月铁路桥梁施工标准化图册1.总则根据《铁路建设项目现场安全文明标志》（建技【2009】44号）和《铁路建设项目现场管理规范》（TB J928--2009 ）及局集团公司规范要求，对施工现场进行安全文明施工进行标识。
2.施工便道3.（1）便道宽度4m，设置向外侧的单向排水横坡不小于3%，边沟尺寸20*20cm。
4.（2）便道结构层厚度50cm，原地清表开挖30cm的基槽后采用山皮石或煤矸石回填压实、面层为20cm泥结碎石（顶层洒3cm-5cm细粒泥结碎石压实、整平，要求做到雨天不化泥）。
5.（3）纵向便道按照不超过200m设置一处会车台，会车台宽3m-5m，长15m。
6.桩基、基坑现场布置及安全防护（1）泥浆池四周设置高出地面*的土埂。
（2）配备台架及桩基地质样品收集盒①导管放置台架要求图红白漆，涂刷必须整齐，规整。
放置导管处场地必须整平，确保导管安放整齐平稳。
②钢筋笼存放台架按以下图片制作，材料采用10#工字钢进行加工，涂刷红白漆。
钢筋笼存放台架③桩基地质样品收集盒尺寸：采用清水板加工制作，尺寸位100*30*10cm。
侧面标注“桩基地质样品收集盒”，字体为黑体72#，白色字体。
桩基地质样品收集盒桩基泥浆池安全防护(1)泥浆池地面标高应比护筒低～1m，以利泥浆回流畅顺；(2)泥浆池的位置要合理布局,不得妨碍吊机和钻机行走；(3)泥浆池开挖后，泥浆池四周采用防护网片进行防护；(4)安装的防护网片统一采用2*米规格，安装牢固整齐;(5) 悬挂“泥浆池危险，请勿靠近”警示牌。
(6) 泥浆池应该具有储存泥浆，沉淀钻渣的作用，要求挖成条状，中间有隔离土墙以便沉淀。
钻孔桩施工的泥浆池大小以能保证三到四个墩位使用，反循环一个泥浆池保证两个墩位使用为原则。
在有现浇上部构造的桥梁中，泥浆池的设置位置，应远离桥位主线，因为以后在桥位要搭设支架。
