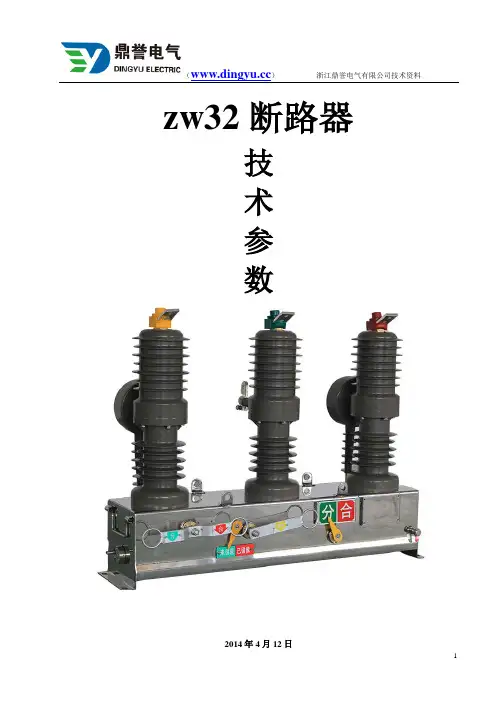

zw32-12真空断路器带隔离
技
术
参
数
2014年4月12日
zw32-12真空断路器带隔离
目录
1、概述……………………………………………………………………………
2、结构特征和工作原理…………………………………………………………
3、技术特征………………………………………………………………………
4、安装、调试与维护……………………………………………………………
5、运输、验收及保管……………………………………………………………
6、随机文件………………………………………………………………………
7、订货须知………………………………………………………………………
8、产品执行的标准及编号………………………………………………………
9、隔离部分技术说明……………………………………………………………1zw32-12真空断路器带隔离概述
1.1产品型号、名称、规格
ZW 32 -12 M /400(630)-16(20)
1.2产品用途及使用范围、使用条件
ZW32-12 M型zw32-12真空断路器带隔离（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。
适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。
1.3使用的环境条件
a.海拔高度不超过1000米；
b.周围空气温度：-45℃~+40℃
日温差：日变化不大于25℃；
c.风速不大于35m/s；
d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
2.zw32-12真空断路器带隔离结构特征和工作原理
2.1断路器总体结构及特点
断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。
外形结构及安装尺寸见图一。
2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
2.1.2断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能。
2.1.3断路器可装设二相或三相CT ，输出二相或三相电流供智能控制器进行信息分析。
2.1.4断路器的合、分闸用单稳态永磁机构驱动。
2.1.5操作机构密封在开关箱体内部，可以有效避免开关因长期处于户外环境下而引起的机构锈蚀。
2.1.6操作机构新颖、简单、动作可靠、体积小、机械寿命可达10万次。
2.1.7断路器的安装方式可用悬架吊装在横杆上，亦可装在构架上。
参见图二。
3zw32-12真空断路器带隔离技术特征
3.1主要技术参数（表一）
表一
序号 项 目
单位 数 值
1 额定电压 KV 1
2 2 额定频率 HZ 50
3 额定电流 A 400 630
4 额定短路开断电流 KA 16 20
5 额定峰值耐受电流（峰值） KA 40 50
6 额定短时耐受电流 KA 16 20
7 额定短路关合电流（峰值） KA 40
50
8 机械寿命 次 100000 9 额定电流开断次数 次 10000 10 额定短路开断电流开断次数 次 30 11 工频耐压（1min ）：相间、对地/断口 KV 42/48 12 雷电冲击耐受电压（峰值）相间、对地/断口 KV 75/48 13
二次回路1min 工频耐压
V
2000 3.2机械特性（见表二）
表二
序号 项 目
单位 数值 1 触头开距 ㎜ 9±1
2 触头超行程 ㎜ 2+1
-05
3 分闸速度 m/s 1.2±0.2 4
合闸速度
m/s
0.6±0.2
5 触头合闸弹跳时间ms ≤2
6 相间中心距离㎜340±2
7 三相分合闸不同期性m m ≤2
8 各相导电回路电阻μΩ＜60
9 合闸时间ms ＜40
10 分闸时间ms ＜30
4zw32-12真空断路器带隔离安装、调整与维护
4.1安装
4.1.1断路器可以单杆架设，也可双杆架设。
产品外形及安装尺寸见图一，安装方式见图二。
4.1.2电动控制部分的内部二次接线见附录1，保护部分见附录2。
4.2调整与维护
4.2.1本zw32-12真空断路器带隔离因其特殊的设计结构确保用户在使用中长期免维护，只需每隔三年左右进行一次工频耐压试验。
4.2.2用户不得随意更换使用与原型号规格不一致的电器元件。
4.2.3操作人员应了解机构的性能及安装调整、维护知识，对运行中的问题应予以记录，必须时可通知制造厂家。
4.2.4开关在合闸联锁状态时，严禁过度施力拉动手动合闸拉环，以防止造成元件损坏。
5zw32-12真空断路器带隔离运输、验收及保管
5.1运输
运输时必须整台开关装入封闭的包装箱内加以固定，运输过程中不得翻转、倾斜，需采取防震措施。
5.2保管
本zw32-12真空断路器带隔离应存放在干燥、通风、防潮及防有害气体侵袭的室内，长期存应定期检查环境是否符合要求。
装箱，开箱和保管应在干燥的室内，长期存放应定期检查环境是否符合要求。
装箱、开箱和保管在干燥的室内，对整机及个别部件要进行核对是否完整。
5.3验收
用户收到产品后应该进行如下工作：
5.31检查包装是否损坏。
5.32对照产品装箱单检查文件是否齐全、附件是否齐全。
5.33检查zw32-12真空断路器带隔离铭牌上的技术参数、产品合格证是否符合订货要求。
5.34zw32-12真空断路器带隔离投人运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符,并用机构所具有的合分闸方式进行操作，以检查各项指标是否正确。
6zw32-12真空断路器带隔离随机文件
6.1产品合格证书一份。
6.2安装使用说明书一份。
6.3装箱单一份。
6.4出厂检验报告一份。
7zw32-12真空断路器带隔离订货须知（具体见说明书后面附表）
7.1订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等）、名称、数量及所需电流互感器的变比等。
7.2用户须根据使用要求选择相应的功能配置。
8zw32-12真空断路器带隔离产品执行的标准及编号
GB1984 《交流高压断路器》
GB11022 《高压开关设备和控制设备标准的共用技术要求》GB311.1 《高压输变电设备的绝缘配合：高压实验技术》
DL/T593 《高压开关设备的共用订货技术导则》
GB3309 《高压开关设备常温下的机械试验》
DL403 《6.3~40.5kV户内高压真空断路器订货技术条件
zw32-12真空断路器带隔离隔离部分技术说明
一、外型图见下页附图
二、技术参数见表一
表一
序号项目单位数据
1 隔离开关断口开距mm ≥200
2 隔离开关回路电阻（注①）μΩ≤100
3 隔离开关触刀刚合位置偏斜mm ≤2
4 隔离开关手动合分闸操作力矩N·m ≤150
注①：含有电流互感器的电阻，所测数据减去电流互感的电阻后的数值才是断路器与隔离开关的电阻值。
三、zw32-12真空断路器带隔离操作顺序：
操作隔离开关时，首先确认断路器应处于分闸状态。
使用绝缘拉杆钩牢隔离关操作手柄的合闸拉环或者分闸拉环，稍用力向下拉动，带动主轴旋转，打开或者关合隔离开关。
当主轴转过压簧死点位置后，保持一定的拉力，使刀片可靠关合到位或者打开至安全隔离位置。
四、zw32-12真空断路器带隔离注意事项：
1、若断路器处于合闸位置，则隔离开关与断路器的连锁装置会将隔离开关锁在原来位
置，此时不可强行操作，以免损坏断路器及隔离开关；
2、必须保证隔离开关处于打开或关合两工作位置时方能操作断路器，否则将造成联锁装
置的损伤。
3、带电操作隔离开关时，操作人员应使用绝缘拉杆并保证一定的安全距离，以保证人身
安全。
4、隔离开关在使用中应定期检查维护。
传动部分适当润滑；去除接触导电部分的污垢、
灰尘；接触导电部分涂抹适量导电硅脂。
zw32-12真空断路器带隔离订货标准单
合同号：数量：
项目内容选项（请在所需内容前面打勾）
1.产品型号ZW32-12 M
400-16
630-20 操作电压
交流220V
2.电流互感器
变比
50，100/5
75，150/5
100，200/5
200，300/5
300，400/5
精度等级0.2，0.5，3，10P（选1个或2个）相数
2相
3相
3.外壳骨架外壳
普通钢板喷漆
普通钢板表面达克罗处理
不锈钢
整体拉伸达克罗处理
4.其他
（）浙江鼎誉电气有限公司技术资料
