电力工程电缆设计规范

电力工程电缆设计规范电力工程电缆设计规范是为了确保电缆安全可靠地运行而制定的一系列规定和标准。

电缆作为电力传输的重要设备，其设计必须符合相关规范，以确保正常运行和预防事故的发生。

一、电缆选择选择适当的电缆类型和规格是电缆设计的基础。

在选择电缆时，应综合考虑电流负载、电缆长度、环境温度、敷设方式和使用要求等因素，确保电缆具备足够的导电能力和绝缘性能。

二、敷设方式在电缆敷设时，应根据具体情况选择合适的敷设方式，包括直埋、管道敷设和架空敷设等。

不同的敷设方式有不同的要求和限制，应确保电缆的安装质量。

三、敷设深度和距离对于直埋和管道敷设的电缆，应按照规范要求控制敷设深度和距离。

敷设深度应超过地面或地下水面的高度，以保护电缆免受机械和化学损害。

敷设距离则应根据电缆额定电流和散热条件来确定，以避免过热。

四、敷设国家规范和标准电缆敷设应符合国家相关规范和标准的要求。

包括电缆安装工程技术规范、电力工程质量验收标准等。

这些标准规定了电缆敷设的具体要求、验收标准和测试方法，必须严格遵守。

五、电缆接地电缆的接地是保证电缆安全运行的重要环节。

电缆接地应符合国家相关规范和标准的要求，包括接地电阻、接地电流等。

接地系统应具备良好的导电性能，以保证电缆的接地效果和人身安全。

六、电缆绝缘电阻测试在电缆敷设完成后，应进行绝缘电阻测试，以判断电缆绝缘质量。

测试的结果应满足国家相关规范和标准的要求，确保电缆具备良好的绝缘性能。

七、接头和终端制作电缆接头和终端的制作应符合国家相关规范和标准的要求。

接头和终端的制作必须正确无误，确保电缆连接牢固可靠，减少电缆损耗和故障的发生。

以上是电力工程电缆设计规范的主要内容，通过合理的电缆选择、敷设方式、敷设深度和距离等，以及遵守国家相关规范和标准的要求，可以确保电缆安全可靠地运行，为电力工程提供可靠的供电保障。

中华人民共和国国家标准电力工程电缆设计标准Standard for design of cables of electric power engineeringGB 50217-2018主编部门：中国电力企业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2018年9月1日中华人民共和国住房和城乡建设部公告第1827号住房城乡建设部关于发布国家标准《电力工程电缆设计标准》的公告现批准《电力工程电缆设计标准》为国家标准，编号为GB 50217-2018，自2018年9月1日起实施。

其中，第5．1．9条为强制性条文，必须严格执行。

原国家标准《电力工程电缆设计规范》GB 50217-2007同时废止。

本标准在住房城乡建设部门户网站(www．mohurd．gov．cn)公开，并由住房城乡建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部2018年2月8日前言本标准是根据住房城乡建设部《关于印发<2015年工程建设标准规范制订、修订计划>的通知》(建标[2014]189号)的要求，由中国电力企业联合会和中国电力工程顾问集团西南电力设计院有限公司会同有关单位对《电力工程电缆设计规范》GB50217-2007修订而成的。

本标准共分7章和8个附录，主要技术内容是：总则、术语、电缆型式与截面选择、电缆附件及附属设备的选择与配置、电缆敷设、电缆的支持与固定、电缆防火与阻止延燃等。

本标准修订的主要技术内容是：(1)修改了本标准的适用范围；(2)增加了核电厂常规岛及与生产有关的附属设施电缆敷设的有关规定；(3)修改了铜导体电缆、铝导体电缆的选用范围，增加了铝合金导体电缆的选用范围；(4)修改了交联聚乙烯绝缘电缆采用内、外半导电屏蔽层与绝缘层三层共挤工艺适用范围；(5)增加了1kV及以下电源中性点直接接地系统中，未配出中性导体或回路不需要中性导体引至受电设备时电缆芯数选择的规定；(6)增加了移动式电气设备电缆芯数的选择要求；(7)修改了10kV及以下的电力电缆经济电流截面选择计算公式，给出了部分绝缘类型电缆经济电流曲线；(8)增加了熔断器回路电缆最小热稳定截面校验的规定；(9)增加了计算电力电缆最大短路电流的短路点选择的规定；(10)修改了电力电缆金属屏蔽层有效截面计算用的最高温度取值；(11)修改了护层电压限制器工频感应过电压耐受时间。

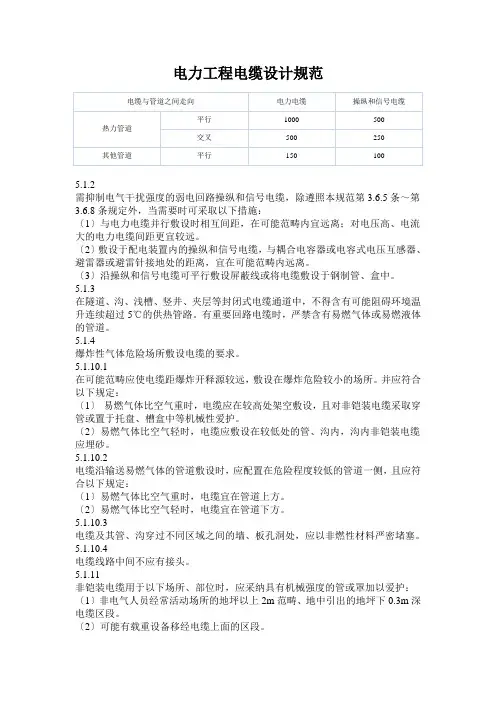

电力工程电缆设计规范5.1.2需抑制电气干扰强度的弱电回路操纵和信号电缆，除遵照本规范第3.6.5条～第3.6.8条规定外，当需要时可采取以下措施：〔1〕与电力电缆并行敷设时相互间距，在可能范畴内宜远离；对电压高、电流大的电力电缆间距更宜较远。

〔2〕敷设于配电装置内的操纵和信号电缆，与耦合电容器或电容式电压互感器、避雷器或避雷针接地处的距离，宜在可能范畴内远离。

〔3〕沿操纵和信号电缆可平行敷设屏蔽线或将电缆敷设于钢制管、盒中。

5.1.3在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得含有可能阻碍环境温升连续超过5℃的供热管路。

有重要回路电缆时，严禁含有易燃气体或易燃液体的管道。

5.1.4爆炸性气体危险场所敷设电缆的要求。

5.1.10.1在可能范畴应使电缆距爆炸开释源较远，敷设在爆炸危险较小的场所。

并应符合以下规定：〔1〕易燃气体比空气重时，电缆应在较高处架空敷设，且对非铠装电缆采取穿管或置于托盘、槽盒中等机械性爱护。

〔2〕易燃气体比空气轻时，电缆应敷设在较低处的管、沟内，沟内非铠装电缆应埋砂。

5.1.10.2电缆沿输送易燃气体的管道敷设时，应配置在危险程度较低的管道一侧，且应符合以下规定：〔1〕易燃气体比空气重时，电缆宜在管道上方。

〔2〕易燃气体比空气轻时，电缆宜在管道下方。

5.1.10.3电缆及其管、沟穿过不同区域之间的墙、板孔洞处，应以非燃性材料严密堵塞。

5.1.10.4电缆线路中间不应有接头。

5.1.11非铠装电缆用于以下场所、部位时，应采纳具有机械强度的管或罩加以爱护：〔1〕非电气人员经常活动场所的地坪以上2m范畴、地中引出的地坪下0.3m深电缆区段。

〔2〕可能有载重设备移经电缆上面的区段。

5.1.12除架空绝缘型电缆外的非户外型电缆，使用在户外时，宜有罩、盖等遮阳。

5.1.13电缆敷设在有周期性振动的易振场所，应采纳能减少电缆承担附加应力或幸免金属疲劳断裂的措施。

可采取以下方法：〔1〕在支持电缆部位设置由橡胶等弹性材料制成的衬垫。

电力工程电缆设计规范GB50217－94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制订本规范。

1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。

1.0.3电力工程的电缆设计，除应遵守本规范外，尚应符合国家现行有关设计规范和标准的规定。

2 术语2.0.1耐火性（fire resistance）：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。

2.0.2难燃性（flame retardance）：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。

2.0.3干式交联（dry－type cross－linked）：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。

2.0.4水树（water tree）：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。

它异致绝缘特性变坏，造成电缆故障。

2.0.5金属塑料复合阻水层（metallic－plastic composite water barrier）：由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。

2.0.6热阻（thermal resistance）：计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。

2.0.7回流线（辅助接地线，auxiliary ground wire）：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。

2.0.8直埋敷设（direct burying）：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。

2.0.9电缆沟（cable trough）：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。

2.0.10浅槽（channel）：容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。

电力工程电缆设计规范电力工程电缆设计规范电力工程电缆设计规范GB50217 —94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日1总则1.0.1 为使电力工程电缆设计做技术先进、经济合理、安全适用、便于施工和维护，制订本规范。

1.0.2 本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。

1.0.3 电力工程的电缆设计，除应遵守本规范外，尚应符合国家现行有关设计规范和标准的规定。

2术语2.0.1 耐火性：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。

2.0.2 难燃性：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。

2.0.3 干式交联：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。

2.0.4 水树：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。

它异致绝缘特性变坏，造成电缆故障。

2.0.5 : 金属塑料复合阻水层：由铝或铅箔等薄金层夹于塑料中的复合带沿电缆包围构成的阻水层2.0.6 热阻：计算电缆载流量采取热网络分析法，以一维散热过程的热欧姆法则所定义的物理量。

2.0.7 回流线（辅助接地线）：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。

2.0.8 直埋敷设：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有土层、且设保护板再埋齐地坪的敷设方式。

2.0.9 电缆沟：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。

2.0.10 浅槽：容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。

2.0.11 隧道：容纳电缆数量较多有供安装和巡视方便的通道，且是全封闭性的电缆构筑物。

2.0.12 夹层（电缆汇接室）：控制室楼层下能容纳众多电缆汇接，便于安装活动的大厅式电缆构筑物。

2.0.13 工作井：人可出入以安置电缆接头等附属部件或供牵拉电缆作业所需的小室式电缆构筑物。

电力工程电缆设计标准GB50217－94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、平安适用、便于施工和维护，制订本标准。

1.0.2本标准适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。

1.0.3电力工程的电缆设计，除应遵守本标准外，尚应符合国家现行有关设计标准和标准的规定。

2 术语2.0.1耐火性〔fire resistance〕：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。

2.0.2难燃性〔flame retardance〕：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。

2.0.3干式交联〔dry－type cross－linked〕：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。

2.0.4水树〔water tree〕：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。

它异致绝缘特性变坏，造成电缆故障。

2.0.5金属塑料复合阻水层〔metallic－plastic composite water barrier〕：由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。

2.0.6热阻〔thermal resistance〕：计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。

2.0.7回流线〔辅助接地线，auxiliary ground wire〕：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。

2.0.8直埋敷设〔direct burying〕：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。

2.0.9电缆沟〔cable trough〕：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。

2.0.10浅槽〔channel〕：容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。

电力工程电缆设计规范

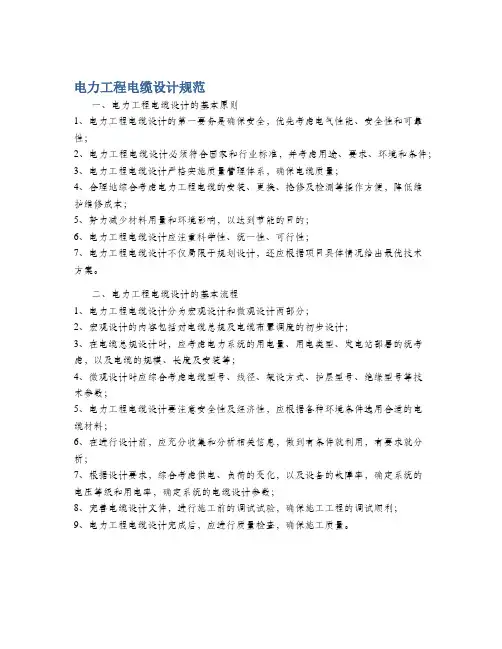

一、电力工程电缆设计的基本原则
1、电力工程电缆设计的第一要务是确保安全，优先考虑电气性能、安全性和可靠性；
2、电力工程电缆设计必须符合国家和行业标准，并考虑用途、要求、环境和条件；
3、电力工程电缆设计严格实施质量管理体系，确保电缆质量；
4、合理地综合考虑电力工程电缆的安装、更换、抢修及检测等操作方便，降低维
护维修成本；
5、努力减少材料用量和环境影响，以达到节能的目的；
6、电力工程电缆设计应注重科学性、统一性、可行性；
7、电力工程电缆设计不仅局限于规划设计，还应根据项目具体情况给出最优技术
方案。

二、电力工程电缆设计的基本流程
1、电力工程电缆设计分为宏观设计和微观设计两部分；
2、宏观设计的内容包括对电缆总规及电缆布置调度的初步设计；
3、在电缆总规设计时，应考虑电力系统的用电量、用电类型、发电站部署的统考虑，以及电缆的规模、长度及安装等；
4、微观设计时应综合考虑电缆型号、线径、架设方式、护层型号、绝缘型号等技
术参数；
5、电力工程电缆设计要注意安全性及经济性，应根据各种环境条件选用合适的电
缆材料；
6、在进行设计前，应充分收集和分析相关信息，做到有条件就利用，有要求就分析；
7、根据设计要求，综合考虑供电、负荷的变化，以及设备的故障率，确定系统的
电压等级和用电率，确定系统的电缆设计参数；
8、完善电缆设计文件，进行施工前的调试试验，确保施工工程的调试顺利；
9、电力工程电缆设计完成后，应进行质量检查，确保施工质量。

【建筑工程设计】电力工程电缆设计规范5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：（1）避免电缆遭受机械性外力、过热、腐蚀等危害。

（2）满足安全要求条件下使电缆较短。

（3）便于敷设、维护。

（4）避开将要挖掘施工的地方。

（5）充油电缆线路通过起伏地形时，使供油装置较合理配置。

5.1.2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。

5.1.3电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：（1）应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。

（2）支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

（3）同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。

5.1.4同一层支架上电缆排列配置方式，应符合下列规定：（1）控制和信号电缆可紧靠或多层迭置。

（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。

（3）除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。

5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：（1）使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。

电力工程电缆设计规范
首先，电缆的选型是电力工程中非常重要的一步。

在进行电缆的选型时，需要根据设计的用途、环境条件、负荷情况等因素来选择合适的电缆
型号和规格。

同时，还需要按照电缆的额定电压、额定电流以及线路长度
等指标来确定电缆的截面积，并确保电缆能够满足设计要求。

其次，电缆的敷设也是电缆设计规范中的重要内容。

在进行电缆的敷
设时，需要注意以下几点：首先，电缆的敷设要符合相关的标准和规范，
确保电缆的安全可靠；其次，电缆的敷设要避免与其他设备或管道交叉，
防止相互干扰；最后，电缆的敷设要考虑到维护的便捷性，方便以后对电
缆进行检修和更换。

此外，电缆的连接与接地也是电缆设计规范中需要重视的方面。

在电
缆的连接过程中，需要按照相关规范进行正确的操作，确保电缆的连接牢
固可靠；同时，还需要对电缆进行接地处理，以提高电缆的安全性和稳定性。

电缆的维护也是电缆设计规范中不可忽视的一环，定期的维护检查可
以及时发现电缆存在的问题，避免电缆发生故障。

总结起来，电力工程电缆设计规范主要包括电缆的选型、电缆的敷设、电缆的连接与接地以及电缆的维护等内容。

遵循这些规范可以确保电力工
程中电缆的安全可靠运行，提高电力系统的稳定性和可靠性。

因此，在电
力工程中，合理遵循电缆设计规范是非常重要的。

6GB5021794电力工程电缆设计规范导言：为了确保电力工程电缆在设计、安装和使用过程中的安全性、可靠性和经济性，特制定本电力工程电缆设计规范。

本规范适用于各类电力工程中的电缆设计，包括配电工程、输电工程、变电工程等。

一、一般规定1.1本规范的适用范围：包括电力工程中的所有电缆设计。

1.3除特别指明外，本规范中的单位均采用国际单位制（SI制）。

1.4所有电缆设计都应符合国家和地方相关的法律、法规、标准以及技术规范的要求。

二、设计基本原则2.1安全可靠性原则：电缆设计应保证电力系统的安全性和可靠性，确保电缆线路不发生事故和故障，避免对系统的正常运行造成影响。

2.2经济合理性原则：电缆设计应在满足安全和可靠要求的前提下，尽可能降低投资和运行成本。

2.3环境适应性原则：电缆设计应根据实际环境条件进行选择，确保电缆能够适应不同的气候、温度、湿度和地质条件等。

三、设计要求3.1电缆的敷设方式和选择应与工程特点相匹配，包括电缆的电压等级、容量、线路长度和敷设环境等因素。

3.2电缆的选择应符合设计要求和技术标准，包括电缆的芯数、截面、导体材质、绝缘层材料和护套材料等。

3.3电缆敷设应符合规范要求，包括敷设深度、敷设方式、敷设环境和敷设弯曲半径等。

3.4电缆接头、终端的设计和安装应符合规范要求，包括接头和终端的结构、材料、接地方式和绝缘性能等。

3.5电缆的保护措施应符合规范要求，包括电缆的防腐、防水、防火和防护等。

3.6电缆的负荷能力应满足设计要求，包括电缆的电流负荷、短路能力和热稳定性等。

四、验收标准电缆设计完成后，应进行相应的验收，确保设计符合相关的质量要求。

电缆设计的验收应包括以下内容：4.1电缆设计文件的审核和评审。

4.2电缆敷设和布线的质量检查。

4.3电缆接头和终端的检查和测试。

4.4电缆的运行试验和负荷试验。

4.5电缆敷设和使用中的安全检查。

总结：本电力工程电缆设计规范在电缆的设计、安装和使用过程中提供了一系列的规定和要求，以确保电力工程的安全、可靠和经济运行。

电力工程电缆设计规范1. 引言本文档旨在为电力工程电缆设计提供规范和指导，以确保电缆系统的安全性、可靠性和有效性。

电缆在电力输送和分配系统中扮演着重要的角色，因此正确的设计和安装对于电力系统的正常运行至关重要。

2. 设计参数在进行电缆设计时，需要考虑以下设计参数：2.1 电压等级根据实际需求确定电缆设计的电压等级。

常见的电压等级有低压、中压和高压。

2.2 电流负载根据系统负载计算电缆的额定电流。

确保电缆的截面积足够大，能够承受所需的电流负载而不过载。

2.3 环境条件考虑电缆敷设的环境条件，包括温度、湿度、腐蚀性物质等。

选用适合的电缆材料和绝缘材料，以满足环境要求。

2.4 敷设方法根据具体情况选择电缆的敷设方法，包括地下敷设、地上敷设或架空敷设。

确保电缆的安全性和可靠性。

3. 电缆选择选择合适的电缆类型和规格非常重要。

根据实际需求和设计参数，确定以下电缆选择要点：3.1 电缆材料根据环境条件和使用要求选择合适的电缆材料，常见的电缆材料有铜和铝。

3.2 电缆类型根据电压等级和敷设方法选择合适的电缆类型，主要包括电力电缆、控制电缆和通信电缆。

3.3 电缆规格根据电流负载和电压等级选择合适的电缆规格，包括截面积、导体数量和绝缘材料。

4. 电缆敷设电缆敷设是电缆设计的重要环节，需要注意以下几点：4.1 敷设方法根据具体情况选择适当的敷设方法，包括地下敷设、地上敷设或架空敷设。

确保电缆的安全和可靠。

4.2 敷设路径选择合适的敷设路径，避免与其他设备或敷设的电缆产生干扰。

确保电缆的防护和绝缘性能。

4.3 固定和保护采取必要的固定和保护措施，保证电缆在敷设过程中不受损害。

使用合适的保护套管、支架和夹具。

5. 电缆连接电缆连接是电缆设计的关键环节，正确的连接方法和技术能够确保电缆系统的可靠性和安全性。

以下是几点注意事项：5.1 连接类型根据具体情况选择合适的连接类型，常见的连接类型有焊接连接、压接连接和螺栓连接。

电力工程电缆设计规范GB50217－94主编部门：中华人民共和国电力工业部批准部门：中华人民共和国建设部施行日期：1995年7月1日1 总则1.0.1为使电力工程电缆设计做到技术先进、经济合理、安全适用、便于施工和维护，制订本规范。

1.0.2本规范适用于新建、扩建的电力工程中200kV及以下电力电缆和控制电缆的选择与敷设设计。

1.0.3电力工程的电缆设计，除应遵守本规范外，尚应符合国家现行有关设计规范和标准的规定。

2 术语2.0.1耐火性（fire resistance）：在特定高温、时间的火焰作用下电缆能维持通电运行的特性。

2.0.2难燃性（flame retardance）：在特定试验条件的火焰作用使电缆被烧着后撤去火源能迅即自熄的特性。

2.0.3干式交联（dry－type cross－linked）：使交联聚乙烯绝缘材料的制造能显著减少水分含量的交联工艺之泛称。

2.0.4水树（water tree）：是交联聚乙烯电缆运行中绝缘层发生树枝状微细裂纹现象的略称。

它异致绝缘特性变坏，造成电缆故障。

2.0.5金属塑料复合阻水层（metallic－plastic composite water barrier）：由铝或铅箔等薄金属层夹于塑料中的复合带沿电缆包围构成的阻水层。

2.0.6热阻（thermal resistance）：计算电缆载流量采取热网络分析法、以一维散热过程的热欧姆法则所定义的物理量。

2.0.7回流线（辅助接地线，auxiliary ground wire）：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。

2.0.8直埋敷设（direct burying）：电缆敷设入地下壕沟中沿沟底和电缆上覆盖有软土层、且设保护板再埋齐地坪的敷设方式。

2.0.9电缆沟（cable trough）：封闭式不通行但盖板可开启的电缆构筑物，且布置与地坪相齐或稍有上下。

2.0.10浅槽（channel）：容纳电缆数量较少未含支架且沟底可不封实的有盖槽式构筑物，可布置齐地坪或地坪上。
