[全考点]继电保护模拟考试题库.附答案

继电保护模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.220kV变压器中性点经间隙接地的零序过电压保护定值一般可整定为150V。

A、正确B、错误正确答案：B2.自动重合闸有两种启动方式：断路器控制开关位置与断路器位置不对应启动方式和保护启动方式。

A、正确B、错误正确答案：A3.当电流互感器误差超过10%时，可用两种同变比的互感器并接以减小电流互感器的负担。

A、正确B、错误正确答案：B4.单只电池巡检装置可独立测量蓄电池组中单体电池的端电压、电流、温度等状态量，实时监视整组蓄电池的运行状况。

A、正确B、错误正确答案：B5.把电容器串联起来，电路两端的电压等于各电容器两端的电压之和。

A、正确B、错误正确答案：A6.为保证远动信息的可靠传输，通讯规约都采用了相应的纠FALSE 技术，CRC校验是循环冗余校验。

A、正确B、错误正确答案：A7.整组动作时间测量是测量从模拟故障至断路器跳闸的动作时间。

A、正确B、错误正确答案：A8.由于条件的限制，有些记录很不完整，要在会后补记。

既是补记，就不可避免地掺加记录者的主观意志和好恶，这是可以理解的。

A、正确B、错误正确答案：B9.系统的同步脉冲信号通常以空接点方式输出，每小时发一次的脉冲称为1PPM脉冲信号。

A、正确B、错误正确答案：B10.在电解液中含有害的金属杂质时，在充电过程中将出现浅红色；如含有铁杂质时，将出现紫红色。

A、正确B、错误正确答案：B11.从各相首端引出的导线叫相线，俗称火线。

A、正确B、错误正确答案：A12.单电池组双母线直流系统能满足继电保护设备采用双重保护。

A、正确B、错误正确答案：B13.校验断路器跳闸位置开关量状态,应使断路器分别处于合闸状态和分闸状态。

A、正确B、错误正确答案：A14.在工作开始前，认真对照已审批过的二次工作安全措施票逐条执行，并在“执行”栏打勾。

如在执行过程中有与实际不相符的，应认真检查核实，确认无误后方可实施。

继电保护模拟考试1、【判断题】变压器低电压起动的过电流保护,电压元件接在降压变压器低压侧母线电压互感器二次侧线电压,反应三相线电压升高时动作。

（×）2、【判断题】当通过电流继电器的电流大于动作电流时,继电器动作,动合触点闭合。

（√）3、【判断题】合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规章制度。

（×）4、【判断题】工作票是准许在电气设备上工作的书面命令，是执行保证安全技术措施的书面依据，一般有三种格式。

（×）5、【判断题】低电压保护用于反应电动机供电电压降低。

（√）6、【判断题】当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。

（√）7、【判断题】电动机运行时,电压互感器一次或二次发生断线时,低电压保护瞬时跳闸。

（×）8、【判断题】中性点直接接地系统发生接地故障，接地故障点的零序电压最高。

（√）9、【判断题】在二次回路中设备之间的所有连接线均需要标号,标号采用数字与文字组合,表明回路的性质与用途。

（√）10、【判断题】电动机堵转保护采用正序电流构成。

（√）11、【判断题】微机保护中将模拟量转换为数字量称为模数转换。

（√）12、【判断题】隔离开关是将电气设备与电源进行电气隔离或连接的设备。

（√）13、【判断题】按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯,由监控主机与各功能子系统通讯的方式称为集中式变电站自动化系统。

（×）14、【判断题】对于容量在400kVA及以上的并列运行变压器或企业中的重要变压器应装设纵差动保护。

（×）15、【判断题】定时限过电流保护在外部故障切除后应可靠返回。

（√）16、【判断题】备用电源自动投入装置动作时间应以负荷停电时间尽可能短为原则,这主要是考虑故障点的绝缘恢复时间。

（×）17、【判断题】变压器电流速断保护利用动作时间保证保护的选择性。

继电保护模拟考试1、【判断题】电动机堵转保护采用零序电流构成。

（×）2、【判断题】断路器位置信号中,当断路器在分闸位置时红灯亮。

（×）3、【判断题】集中式变电站自动化系统一般用于小型变电站。

（√）4、【判断题】中性点不接地系统发生接地短路时产生很大的短路电流,要求继电保护必须及时动作切除故障,保证设备和系统的安全。

（×）5、【判断题】低压配电网中保护线的代号为PE。

（√）6、【判断题】微机保护采样时,采样频率过低将不能真实反映被测信号。

（√）7、【判断题】国家规定要求：从事电气作业的电工，必须接受国家规定的机构培训，经考核合格者方可持证上岗。

（√）8、【判断题】只有在完全切断电源后才可用水灭火。

（√）9、【判断题】变压器差动保护可实现过电流时延时动作,外部故障时不动作,从原理上能够保证选择性。

（×）10、【判断题】变电站是电力系统中联系发电厂与用户的中间环节,具有汇集电能和分配电能、变换电压和交换功率等功能。

（√）11、【判断题】电动机过热保护由过热告警、过热跳闸、过热禁止再起动构成。

（√）12、【判断题】备用电源自动投入装置应保证工作电源断开后,工作线路才能投入。

（×）13、【判断题】变压器油箱外故障包括引出线上的相间短路、引出线的套管闪络故障及套管破碎通过外壳发生的单相接地故障等。

（√）14、【判断题】变压器备自投接线中,一般备用变压器采用明备用方式。

（√）15、【判断题】电动机的过负荷保护采用定时限特性时，保护动作时限应大于电动机的最大允许堵转时间，一般取1~5S。

（×）16、【判断题】电动机负序电流保护动作于信号。

（×）17、【判断题】对于接地故障电流不是很大的电动机采用零序电流保护,一般采用零序电流互感器取得零序电流。

（√）18、【判断题】断路器控制回路中,操作电源电压为110V或220V称为强电控制。

（√）19、【判断题】低电压保护用于反应电动机匝间短路、断相、相序接反以及供电电压较大不平衡的保护。

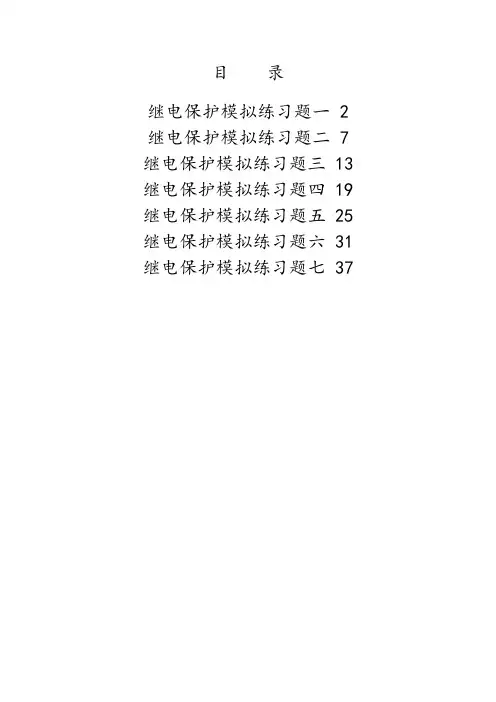

目录继电保护模拟练习题一 2继电保护模拟练习题二 7继电保护模拟练习题三 13继电保护模拟练习题四 19继电保护模拟练习题五 25继电保护模拟练习题六 31继电保护模拟练习题七 37继电保护模拟练习题一一单选题：1、电力系统是由（）、变电所、送电线路、配电线路、电力用户组成的整体。

A．发电厂 B．变压器 C．继电保护 D．断路器2、电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为（）。

A．开路 B．短路 C．断路 D．虚接3、继电保护中用于测量被保护对象的各类运行参数，在故障情况下将测得的故障参数与给定的整定值进行比较，将比较结果输出给逻辑部分的是（）的作用。

A. 显示部分B. 逻辑部分C. 执行部分D. 测量部分4、电力系统继电保护由测量部分、（）和执行部分构成。

A. 逻辑部分B. 判断部分C. 显示部分D. 采样部分5、三段式电流保护对双侧有电源的线路或环网线路，通过动作电流、动作时限整定，保护的选择性（）。

A．有时不能保证 B．完全可以保证 C．任何时候都不能保证6、定时限过电流保护近后备灵敏系数计算为（）。

A．最小运行方式本线路末端两相短路电流与动作电流之比B．最大运行方式本线路末端三相短路电流与动作电流之比C．最小运行方式下级线路末端两相短路电流与动作电流之比D．最大运行方式下级线路末端三相短路电流与动作电流之比7、相间距离保护反应故障为（）。

A．接地故障 B．相间故障 C．一相断线 D．两相断线8、中性点直接接地系统发生接地故障，在三相中将产生（）的零序电流。

A．大小相等、相位相差120度 B．大小不等、相位相同C．大小相等、相位相同 D．大小不等、相位不同9、瞬时电流速断保护反应线路故障（）时动作，且无动作延时。

A．电流增大 B．电流减小 C．电压升高 D．功率因数增大10、当限时电流速断保护灵敏度不满足要求时，通常解决灵敏度不足的方法是限时电流速断保护的动作电流及动作时间与（）配合。

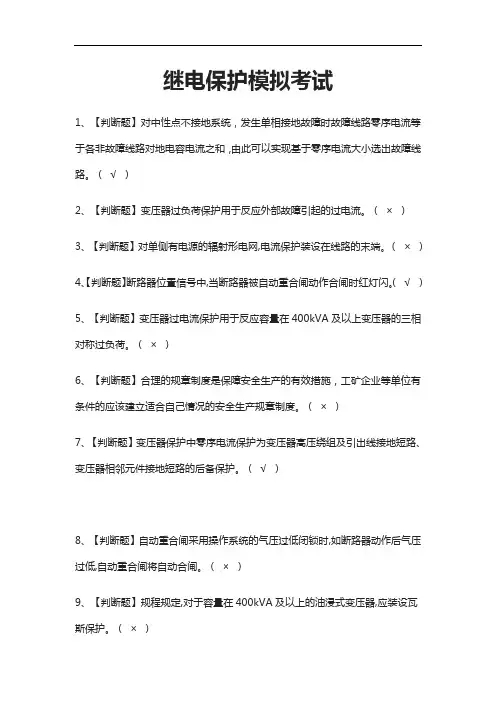

继电保护模拟考试1、【判断题】对中性点不接地系统，发生单相接地故障时故障线路零序电流等于各非故障线路对地电容电流之和，由此可以实现基于零序电流大小选出故障线路。

（√）2、【判断题】变压器过负荷保护用于反应外部故障引起的过电流。

（×）3、【判断题】对单侧有电源的辐射形电网,电流保护装设在线路的末端。

（×）4、【判断题】断路器位置信号中,当断路器被自动重合闸动作合闸时红灯闪。

（√）5、【判断题】变压器过电流保护用于反应容量在400kVA及以上变压器的三相对称过负荷。

（×）6、【判断题】合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规章制度。

（×）7、【判断题】变压器保护中零序电流保护为变压器高压绕组及引出线接地短路、变压器相邻元件接地短路的后备保护。

（√）8、【判断题】自动重合闸采用操作系统的气压过低闭锁时,如断路器动作后气压过低,自动重合闸将自动合闸。

（×）9、【判断题】规程规定,对于容量在400kVA及以上的油浸式变压器,应装设瓦斯保护。

（×）10、【判断题】断路器控制回路应具有防止断路器多次分、合动作的“防跳回路”。

（√）11、【判断题】断路器多次重合到故障上,断路器的灭弧能力将下降,设备可能遭到破坏,引起故障扩大。

（√）12、【判断题】中性点直接接地系统发生接地故障，接地故障点的零序电压最高。

（√）13、【判断题】变电站的主要调压手段是调节有载调压变压器分接头位置和低频减负荷。

（×）14、【判断题】电力系统短路中单相短路、两相短路为不对称短路。

（√）15、【判断题】电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。

（√）16、【判断题】电动机电流速断保护高定值按照躲过电动机的最大起动电流整定。

（√）17、【判断题】零序电压可采用三个单相式电压互感器取得。

（√）18、【判断题】当工作电源因故障自动跳闸后,自动迅速地将备用电源投入的一种自动装置称为自动重合闸装置。

继电保护模拟练习题（含答案）一、单选题（共33题，每题1分，共33分）1.电流互感器的接线方式中,只有二相装有电流互感器以及相应的电流元件,只能反应二相电流的接线方式为( )。

A、三相完全星形接线B、两相不完全星形接线C、两相电流差接线正确答案：B2.本线路的零序电流Ⅱ段保护动作时间的整定原则为( )。

A、与下级线路零序电流Ⅱ段保护配合B、与下级线路零序电流Ⅰ段保护配合C、与本线路零序电流Ⅰ段保护配合正确答案：B3.下列保护中( )用于运行过程中易发生过负荷的电动机。

A、过负荷保护B、低电压保护C、堵转保护正确答案：A4.对于反应故障参数降低而动作的欠量继电保护装置,灵敏度计算为( )。

A、保护范围末发生金属性短路时故障参数最大计算值除以保护装置的动作参数B、保护范圃末发生金属性短路时故障参数最小计算值除以保护装置的动作参数C、保护装置的动作参数除以保护范围末发生金属性短路时故障参数最大计算值正确答案：C5.安装接线图包括( )、屏背面接线图及端子排图。

A、原理接线图B、屏面布置图C、逻辑框图正确答案：B6.微机保护通过 AD 获得输入电压、电流的模拟量的过程称为( )。

A、多路转换B、光电隔离C、采样D、人机接口正确答案：C7.用于反应本线路瞬时电流速断保护范围以外的故障,同时作为瞬时电流速断保护的后备的保护为( )。

A、零序电流Ⅰ段保护B、限时电流速断保护C、距离保护Ⅰ段保护正确答案：B8.中性点不接地系统发生单相接地故障,故障线路零序电流方向为( )。

A、由母线流向线路B、不确定C、由线路流向母线正确答案：C9.自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合将( )。

A、自动合闸B、延时合闸C、不应动作正确答案：C10.电力系统是由( )、变电所、送电线路、配电线路、电力用户组成的整体。

A、变压器B、发电厂C、继电保护正确答案：B11.对单侧有电源的辐射形电网,电流保护装设在线路的( )。

继电保护考试题库1、【判断题】微机保护的基本构成包括硬件和软件。

（√）2、【判断题】电动机运行时,电压互感器一次或二次发生断线时,低电压保护经延时跳闸。

（×）3、【判断题】变压器过电流保护用于反应外部故障引起的过电流。

（√）4、【判断题】定时限过电流保护对负荷存在电动机时应考虑自起动过程中造成的负荷电流增大。

（√）5、【判断题】对电缆线路,零序电流通常采用零序电流互感器取得。

（√）6、【判断题】电流互感器的接线方式中,只有二相装有电流互感器以及相应的电流元件,只能反应二相电流的接线方式为两相电流差接线。

（×）7、【判断题】故障和异常运行如果得不到及时处理,都可能在电力系统中引起事故。

（√）8、【判断题】跌落式熔断器熔丝组件安装在熔丝管内,正常时依靠作用在熔体的拉力使熔丝管保持在合闸位置。

（√）9、【判断题】低压母线分段备自投接线的动作过程描述为主供电源失电,跳开主供电源断路器,延时后闭合主供电源断路器。

（×）10、【判断题】微机保护数据采集系统包括电压形成、模拟滤波器、采样保持、多路转换、模数转换等功能模块。

（√）11、【判断题】电动机在起动过程中或运行中发生堵转,转差率为1。

（√）12、【判断题】瞬时电流速断保护的主要优点是可保护本线路全长。

（×）13、【判断题】定时限过电流保护在本线路和相邻线路保护范围发生短路时只有瞬时电流速断保护拒动才起动。

（×）14、【判断题】继电保护装置中电压继电器接在电压互感器的一次测。

（×）15、【判断题】对于容量在800kVA及以上且电流速断保护灵敏度不满足要求的变压器应装设纵差动保护。

（×）16、【判断题】微机保护中电流、电压继电器由微型电流、电压继电器实现。

（×）17、【判断题】外部故障时变压器差动保护中,流入差动继电器的电流为不平衡电流。

（√）18、【判断题】微机保护中将模拟量转换为数字量称为模数转换。

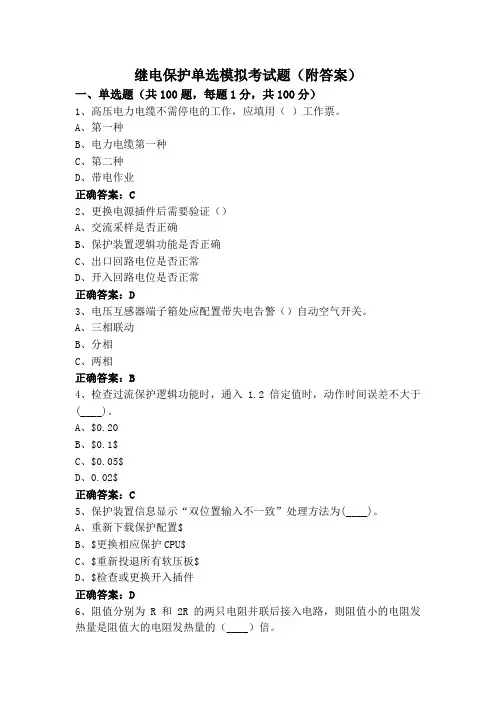

继电保护单选模拟考试题（附答案）一、单选题（共100题，每题1分，共100分）1、高压电力电缆不需停电的工作，应填用（）工作票。

A、第一种B、电力电缆第一种C、第二种D、带电作业正确答案：C2、更换电源插件后需要验证（）A、交流采样是否正确B、保护装置逻辑功能是否正确C、出口回路电位是否正常D、开入回路电位是否正常正确答案：D3、电压互感器端子箱处应配置带失电告警（）自动空气开关。

A、三相联动B、分相C、两相正确答案：B4、检查过流保护逻辑功能时，通入1.2倍定值时，动作时间误差不大于(____)。

A、$0.20B、$0.1$C、$0.05$D、0.02$正确答案：C5、保护装置信息显示“双位置输入不一致”处理方法为(____)。

A、重新下载保护配置$B、$更换相应保护CPU$C、$重新投退所有软压板$D、$检查或更换开入插件正确答案：D6、阻值分别为R和2R的两只电阻并联后接入电路，则阻值小的电阻发热量是阻值大的电阻发热量的（____）倍。

B、$1/3C、$1/2$D、2$正确答案：D7、根据比较的方式，反馈可分为(____)反馈。

A、$串联和并联B、$正反馈和负反馈$C、$电压和电流$D、直流和交流$正确答案：A8、绝缘电阻表的端电压一般（____）绝缘电阻表的额定电压。

A、等于$B、$小于$C、$大于$D、$均等于正确答案：B9、“独立的保护装置或控制回路必须且只能由一对专用的直流熔断器或端子对取得直流电源”，主要目的是（）。

A、防止直流回路产生寄生回路B、保证直流回路短路时直流回路上下保护的选择性C、减少直流系统接地的发生正确答案：A10、智能终端GOOSE订阅支持的数据集不应少于（）个。

A、10B、20C、15D、12正确答案：C11、RCS9700系列测控装置，直流板上可接入(____)路直流模拟量输入，每路设置2个跳线，共计16个跳线。

A、2$B、$4$C、$6$正确答案：D12、高频电源充电模块熔丝熔断原因包括(____)。

继电保护考试模拟题与答案一、判断题（共100题，每题1分，共100分）1.述职报告的格式包括标题、称谓、正文、署名四部分。

A、正确B、错误正确答案：A2.与硬开关相比，增加了一个饱和电感Ls，并在主回路上增加了一个阻挡电容Ce.。

A、正确B、错误正确答案：A3.单一式不间断电源设备类型配置了独立蓄电池充电装置。

A、正确B、错误正确答案：B4.选择扫描速度。

根据被测信号周期(或频率)的大约值，将Y轴扫描速度Z/div(或扫描范围)开关置于适当挡级。

A、正确B、错误正确答案：B5.室内照明灯开关断开时，开关两端电位差为0V。

A、正确B、错误正确答案：B6.电容C1和电容C2串联，则其总电容是C＝C1C2。

A、正确B、错误正确答案：B7.拉开装置直流电源时，装置应告直流断线。

A、正确B、错误正确答案：A8.备自投装置一般不具有过负荷联切功能。

A、正确B、错误正确答案：B9.把一条32Ω的电阻线截成4等份，然后将4根电阻线并联，并联后的电阻为8Ω。

A、正确B、错误正确答案：B10.信号回路与控制回路及保护回路的电源可以相互交叉使用，不会引起误操作致使断路器的跳闸和保护不正确动作的事件发生。

A、正确B、错误正确答案：B11.比较测量法，就是用一己知的标准电压波形与被测电压波形进行比较求得被测电压值。

调节的被测电压输出幅度，使它显示与被测电压相同的幅度。

此时，标准电压的输出幅度等于被测电压的幅度。

A、正确B、错误正确答案：B12.任何电路的电源频率高于谐振频率时，电路都呈感性.电源频率低于谐振频率时，电路都呈容性。

A、正确B、错误正确答案：B13.变压器的复合电压方向过流保护中，三侧的复合电压接点并联是为了提高该保护的动作可靠性。

A、正确B、错误正确答案：B14.电压互感器二次侧自动开关瞬时脱扣器的动作电流，应按大于电压互感器二次回路的最大短路电流来整定。

A、正确B、错误正确答案：B15.在蓄电池组中允许有部分电池承担额外负荷的现象。

继电保护模拟考试1、【判断题】高压电动机运行常见的异常运行状态有:起动时间过长、一相熔断器熔断或三相不平衡、堵转、过负荷引起的过电流、供电电压过低或过高。

（√）2、【判断题】对于容量在6300kVA以上的单独运行变压器应装设纵差动保护。

（×）3、【判断题】上下级定时限过电流保护按照选择性要求,上级线路比下级线路动作时间大。

（√）4、【判断题】电动机的各种非接地的不对称故障包括电动机匝间短路、断相、过电流以及供电电压较大不平衡等。

（×）5、【判断题】负序电流保护用于反应高压电动机定子绕组三相短路故障。

（×）6、【判断题】电动机的过负荷保护的动作时间与电动机的最大允许堵转时间相配合。

（×）7、【判断题】继电保护系统检出任何故障或异常情况时,都将发出跳闸命令将设备从系统中切除。

（×）8、【判断题】从屏背面看,表明屏内安装设备背面引出端子之间的连接关系,以及端子排之间的连接关系的图纸为屏背面接线图。

（√）9、【判断题】定时限过电流保护近后备灵敏系数计算为最小运行方式本线路末端两相短路电流与动作电流之比。

（√）10、【判断题】电力系统发生的接地故障,包括单相接地故障和两相接地故障。

（√）11、【判断题】低电压保护用于反应电动机供电电压降低。

（√）12、【判断题】零序电压不能通过三相五柱式电压互感器取得。

（×）13、【判断题】电动机在起动过程中或运行中发生堵转,转差率为1。

（√）14、【判断题】本线路的零序电流II段保护动作电流的整定原则为与下级线路零序电流I段保护配合。

（√）15、【判断题】对中性点不接地系统,发生单相故障时故障线路零序电流方向为由线路流向母线,非故障线路零序电流方向为由母线流向线路,由此可以实现基于零序功率方向选出故障线路。

（√）16、【判断题】自动重合闸动作后应手动复归,以准备好再次动作。

（×）17、【判断题】自动重合闸按照控制开关位置与断路器位置不对应的原理起动。

继电保护模考试题（附参考答案）一、单选题（共40题，每题1分，共40分）1、一般情况，变压器的负序电抗与正序电抗的大小关系为(____)。

A、不确定B、正序电抗小于负序电抗C、正序电抗等于负序电抗D、正序电抗大于负序电抗正确答案：C2、纵联保护的通道异常时，其后备保护中的距离、零序电流保护应(____)。

A、只允许距离保护运行B、同时停用C、继续运行D、只允许零序电流保护运行正确答案：C3、断路器失灵保护是(____)。

A、一种远后备保护，当故障元件的保护拒动时，可依靠该保护切除故障B、一种远后备保护，当故障元件的断路器拒动时，必须依靠故障元件本身保护的动作信号启动失灵保护以切除故障点C、一种远后备保护，当故障元件的保护拒动时，可依靠该保护隔离故障点D、一种近后备保护，当故障元件的断路器拒动时，可依靠该保护隔离故障点正确答案：D4、在电网中装设带有方向元件的过流保护是为了保证动作的(____)。

A、快速性B、灵敏性C、选择性D、可靠性正确答案：C5、构成电力网的主要设备有(____)。

A、电阻、电容B、电缆、架空线C、变压器、电力线路D、变压器、用电设备正确答案：C6、电压速断保护的接线方式必须采用(____)。

A、三相式B、三相差接C、二相三继电器式D、单相式正确答案：A7、变压器变比与匝数(____)。

A、无关B、不成比例C、成正比D、成反比正确答案：C8、从继电保护原理上讲，受系统振荡影响的有(____)。

A、零序电流保护B、负序电流保护C、相间距离保护D、过电流保护正确答案：C9、高频保护的保护范围(____)。

A、相邻一部分B、本线路全长C、本线路全长及下一段线路的一部分D、相邻线路正确答案：B10、高频保护采用相-地制高频通道主要是因为(____)。

A、相-地制通道衰耗大B、所需的加工设备少，比较经济C、减少对通信的干扰D、相-地制通道衰耗小正确答案：B11、加到阻抗继电器的电压和电流的比值是该继电器的(____)。

继电保护考试模拟题含答案一、单选题（共60题，每题1分，共60分）1.智能变电站对光纤发送功率和接受灵敏度的要求是光波长1310nm 的光纤，发送功率和光接收灵敏度分别是( )。

A、-20dBm~-14dBm和-24dBm~-10dBmB、-20dBm~-14dBm和-31dBm~-14dBmC、-20dBm~-14dBm和-19dBm~-10dBmD、-19dBm~-10dBm和-24dBm~-10dBm正确答案：B2.我们常说的“负载大”是指用电设备的( )大。

A、电压B、电流。

C、电阻正确答案：B3.如果故障点在母差保护和线路纵差保护的交叉区内，致使两套保护同时动作，则( )。

A、母差保护动作评价，线路纵差保护和“对侧纵联”不予评价B、母差保护和“对侧纵联”分别评价，线路纵差保护不予评价C、母差保护和线路纵联保护分别评价，“对侧纵联”不予评价D、母差保护、线路纵差保护和“对侧纵联”均动作评价正确答案：C4.对经长电缆跳闸的回路，应采取防止( )影响和防止出口继电器误动的措施。

A、辐射干扰B、长电缆分布电容C、共模抑制比D、串扰干扰正确答案：B5.变压器差动保护投入前，带负荷测相位和差电压（或差电流）的目的是检查( )。

A、电流回路接线的正确性B、差动保护的启动值C、电压回路接线的正确性D、差动保护的整定值正确答案：A6.断路器机构内三相不一致回路的中间继电器及时间继电器的试验数据：其动作电压不低于( )额定电压，且不大于70%额定电压，动作功率大于5W，动作时间满足有关技术规定。

A、60%B、50%C、55%D、65%正确答案：C7.IEEE802.1Q中对VLAN的取值范围做了规定，以下VLAN的范围描述( )是正确的。

A、1～4095B、1～8191C、1~2047D、1～1023正确答案：A8.两台变压器间定相是为了核定( )。

A、相序B、相位差C、相序和相位D、相位。

正确答案：C9.过程层交换机主要根据( )地址来转发数据。

继电保护模考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、变压器励磁涌流与变压器充电合闸初相有关，当初相角为( )时励磁涌流最大。

A、120°B、180°C、60°D、0°正确答案：D2、DL/T860模型中，装置参数数据集的名称为( )。

A、dsParameterB、dsSettingC、dsDinD、dsAin正确答案：A3、电流互感器是( )。

A、电压源，内阻视为零B、电流源，内阻视为无穷大C、电压源，内阻视为无穷大D、电流源，内阻视为零正确答案：B4、综合重合闸中常用的阻抗选相元件的整定，除要躲过最大负荷外( )。

A、按保本线末端灵敏度整定即可B、灵敏度越高越好，比如整定为本线正序阻抗的3倍C、要保本线末端灵敏度，又要按本线末端经20Ω过渡电阻接地短路时起码能相继动作来整定D、要保本线末端灵敏度，要校核本线末端经20Ω过渡电阻接地短路时起码能相继动作，同时还要校核非故障相选相元件在出口故障时不误动。

正确答案：D5、若i1=8sin(ωt+10°)A，i2=6sin(ωt+30°)A，则其二者合成后( )。

A、幅值等于14，相位角等于40°B、i=10sin(ωt-20°)C、合成电流I=i1+i2，仍是同频率的正弦交流电流D、频率和相位都改变，是非正弦交流电流。

正确答案：C6、GOOSE报文可以传输( )A、单点位置信息B、双位置信息C、模拟量浮点信息D、以上均可正确答案：D7、零序电流保护在常见运行方式下，在220～500kv的205km线路末段金属性短路时的灵敏度应大于( )。

A、1.4B、1.6C、1.5D、1.3正确答案：D8、GOOSE报文的帧结构包含( )。

A、源MAC地址、源端口地址B、目标MAC地址、目标端口地址C、源MAC地址、目标MAC地址D、源端口地址、目标端口地址正确答案：C9、变压器呼吸器所起的作用是( )。

继电保护考试模拟题（附答案）一、单选题（共30题，每题1分，共30分）1、低压母线分段备自投接线的动作过程描述为( )。

A、主供电源失电跳开备用电源断路器,在确认跳闸并判断备用电源正常运行时闭合分段断路器B、主供电源失电跳开主供电源断路器在确认跳闸并判断备用电源正常运行时闭合分段断路器C、主供电源失电,跳开主供电源断路器延时后闭合主供电源断路器正确答案：B2、靠近线路电源端与靠近线路负荷端的定时限过电流保护,动作时间相比( )。

A、靠近线路负荷端整定值大B、靠近线路电源端整定值大C、整定值相等正确答案：B3、燃烧与( )爆炸原理相同。

A、核B、化学C、物理正确答案：B4、电力系统中作为联系发电厂与用户的中间环节,具有汇集电能和分配电能、变换电压和交换功率等功能的称为( )。

A、变压器B、发电厂C、变电站正确答案：C5、特种作业操作证有效期为 ( )年。

A、6B、3C、1正确答案：A6、变压器相间短路的后备保护作为( )或电流速断保护和气体保护的后备保护。

A、零序电流保护B、负序过电流保护C、过电流保护D、变压器差动保护正确答案：D7、当电气装置或设备发生火灾或引燃附近可燃物时,首先要( )。

A、迅速灭火B、拉开开关C、切断电源正确答案：C8、根据对触电事故发生统计分析,触电事故随季节有明显的变化,每年( )季较为易发、集中。

A、三,四B、二,三C、一,二正确答案：B9、电动机在起动过程中或运行中发生堵转,电流将( )A、急剧增大B、不变C、减小正确答案：A10、在成年人心肺复苏时,打开气道不需要做 ()A、去除已固定好的假牙B、去除口腔异物C、仰头举颏正确答案：A11、某变电站的一条线路采用电流三段式保护,其中限时电流速断的整定值为 10A,在线路未端发生相间故障时,最大短路电流(最大运行方式下三相短路)为 30A,最小短路电流最小运行方式下两相短路)为 15A,则限时电流速断保护的灵敏系数为( )。

继电保护模拟考试题（附参考答案）一、单选题（共30题，每题1分，共30分）1、变压器电流速断保护作为变压器的主保护,动作时间为( )。

A、1sB、0SC、0.5SD、1.5S正确答案：B2、高压电动机运行常见的异常运行状态有起动时间过长、一相熔断器熔断或三相不平衡、堵转、( )、供电电压过低或过高。

A、过负荷引起的过电流B、定子绕组的相间短路故障C、相绕组的匝间短路正确答案：A3、为保证零序电流保护有较稳定的保护区和灵敏度,考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能( )。

A、灵活,可随时调整B、有较大变化C、保持不变或变化较小正确答案：C4、电流互感器的接线方式中,三相都装有电流互感器以及相应的电流元件,能够反应三相电流的接线方式为( )。

A、三相完全星形接线B、两相不完全星形接线C、两相电流差接线正确答案：A5、中性点不接地系统通常采用绝缘监视和( )的方式实现单相接地保护。

A、零序电流Ⅱ段保护B、零序电流Ⅲ段保护C、零序电流Ⅰ段保护正确答案：B6、日常生活主要存在的消防安全隐患主要包含 ( )A、存放大量食物B、电器设备及线路老化、堵塞消防安全通道C、通道过大正确答案：B7、电压互感器一次侧接( ),二次侧接负载A、电压互感器二次侧B、系统一次母线C、继电器线圈正确答案：B8、进行心肺复苏之前,应该对患者进行心跳进行诊断,诊断心跳骤停迅速可靠的指标 ( )A、瞳孔放大B、颈部大动脉没有跳动C、没有呼吸正确答案：B9、Ⅰ类设备的防触电保护是采取( )措施。

这种设备不采用保护接地的措施,也不依赖于安装条件。

A、安全电压B、变压器油绝缘C、双重绝缘正确答案：C10、电流继电器在继电保护装置中作为测量和起动元件,反应( )而动作。

A、电压增大超过定值B、电流增大超过定值C、电流减小超过定值正确答案：B11、变压器气体保护用于反应油箱漏油等造成油面降低以及( )A、变压器油箱内部的各种故障B、过负荷C、引出线的套管闪络故障D、引出线上的相间故障正确答案：A12、理想电流互感器,励磁电流应等于( )A、短路电流B、负荷电流C、零正确答案：C13、高压电动机通常装设纵差动保护或电流速断保护、( )、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、低电压保护等。

继电保护1、【判断题】变压器低电压起动的过电流保护,电压元件接在降压变压器低压侧母线电压互感器二次侧线电压,反应三相线电压升高时动作。

（×）2、【判断题】变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过变压器空载投入时的励磁涌流整定。

（√）3、【判断题】限时电流速断保护灵敏度校验条件为以本线路末端两相短路时,流过保护的最小短路电流进行校验。

（√）4、【判断题】电动机运行时,电压互感器一次或二次发生断线时,低电压保护经延时跳闸。

（×）5、【判断题】电动机负序电流保护,当I2>1.2I1时开放负序电流保护(I2负序电流,I1正序电流)。

（×）6、【判断题】微机保护采样时,采样频率过低将不能真实反映被测信号。

（√）7、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电压增大超过定值而动作。

（×）8、【判断题】通常继电保护对电流互感器的误差要求其综合误差不超过10%。

（√）9、【判断题】对停电的注油设备应使用干燥的沙子或泡沫灭火器等灭火。

（√）10、【判断题】电流继电器动作后,使继电器返回到原始状态的最大电流称为电流继电器的返回电流。

（√）11、【判断题】本线路的零序电流II段保护动作电流的整定原则为与下级线路零序电流I段保护配合。

（√）12、【判断题】为保证零序电流III段保护的选择性,本线路III段动作电流小于下级线路III段动作电流。

（×）13、【判断题】电力系统发生短路后短路电流周期分量即在非周期分量衰减完毕后的稳态短路电流。

（√）14、【判断题】变电站自动化系统内部的现场级通讯,主要解决上级调度与变电站系统之间的数据通讯和信息交换。

（×）15、【判断题】变压器正常运行时励磁电流一般约为变压器额定电流的6-8倍。

（×）16、【判断题】电动机堵转保护采用负序电流构成。

（×）17、【判断题】中性点直接接地运行的变压器接地保护,零序电流取自变压器中性点电流互感器二次侧。

继电保护模拟考试1、【判断题】变压器低电压起动的过电流保护,电压元件接在降压变压器低压侧母线电压互感器二次侧线电压,反应三相线电压升高时动作。

（×）2、【判断题】当通过电流继电器的电流大于动作电流时,继电器动作,动合触点闭合。

（√）3、【判断题】合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规章制度。

（×）4、【判断题】工作票是准许在电气设备上工作的书面命令，是执行保证安全技术措施的书面依据，一般有三种格式。

（×）5、【判断题】低电压保护用于反应电动机供电电压降低。

（√）6、【判断题】当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。

（√）7、【判断题】电动机运行时,电压互感器一次或二次发生断线时,低电压保护瞬时跳闸。

（×）8、【判断题】中性点直接接地系统发生接地故障，接地故障点的零序电压最高。

（√）9、【判断题】在二次回路中设备之间的所有连接线均需要标号,标号采用数字与文字组合,表明回路的性质与用途。

（√）10、【判断题】电动机堵转保护采用正序电流构成。

（√）11、【判断题】微机保护中将模拟量转换为数字量称为模数转换。

（√）12、【判断题】隔离开关是将电气设备与电源进行电气隔离或连接的设备。

（√）13、【判断题】按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯,由监控主机与各功能子系统通讯的方式称为集中式变电站自动化系统。

（×）14、【判断题】对于容量在400kVA及以上的并列运行变压器或企业中的重要变压器应装设纵差动保护。

（×）15、【判断题】定时限过电流保护在外部故障切除后应可靠返回。

（√）16、【判断题】备用电源自动投入装置动作时间应以负荷停电时间尽可能短为原则,这主要是考虑故障点的绝缘恢复时间。

（×）17、【判断题】变压器电流速断保护利用动作时间保证保护的选择性。

继电保护作业1、【判断题】变压器气体保护用于反应变压器油箱内部的各种故障以及引出线的套管闪络故障。

（×）2、【判断题】过电压继电器的动作、返回过程与电流继电器相同。

（√）3、【判断题】当通过电流继电器的电流大于动作电流时,继电器动作,动合触点闭合。

（√）4、【判断题】中性点不接地系统发生接地短路时产生很大的短路电流,要求继电保护必须及时动作切除故障,保证设备和系统的安全。

（×）5、【判断题】断路器控制方式中,一对一控制表示一个控制开关控制一台断路器。

（√）6、【判断题】电流互感器的接线方式中,只有二相装有电流互感器和一个电流元件,流入电流元件的电流为两相电流差的接线方式为两相不完全星形接线。

（×）7、【判断题】外部故障时变压器差动保护中,流入差动继电器的电流为故障电流。

（×）8、【判断题】变压器瓦斯保护接线中切换片XB有两个位置,即跳闸位置和合闸位置。

（×）9、【判断题】分散分布式变电站自动化系统适用于各种电压等级的变电站。

（√）10、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电压增大超过定值而动作。

（×）11、【判断题】电力系统的电压与有功功率密切相关。

（×）12、【判断题】变压器气体保护的主要元件是电流继电器。

（×）13、【判断题】变压器油箱内故障包括引出线的套管闪络故障、一相绕组匝间短路及绕组与铁芯之间的单相接地故障等。

（×）14、【判断题】从屏正面看,将各安装设备的实际安装位置按比例画出的正视图为屏背面接线图。

（×）15、【判断题】自动重合闸装置按照重合闸的动作次数可分为一次重合闸和二次(多次)重合闸。

（√）16、【判断题】电流互感器一次侧接负载,二次侧接系统一次电流。

（×）17、【判断题】对于容量在10000kVA以下的变压器,当过电流保护动作时间大于1.5S时,应装设纵差动保护。

继电保护电工作业模拟考试100题（含答案）1、(判断题)低电压继电器的动作、返回过程与过电压继电器相同。

()正确答案：错误2、(判断题)变压器空载合闸后，产生的励磁涌流随时间逐渐增大。

()正确答案：错误3、(判断题)瞬时电流速断保护的主要优点是可保护本线路全长。

()正确答案：错误4、(判断题)继电保护系统在检出故障或异常情况时，将发出信号或向断路器发跳闸命令。

()正确答案：正确5、(判断题)电力系统中联系发电厂与用户的中间环节称为电力网。

()正确答案：正确6、(判断题)能够使低电压继电器开始动作的最大电压称为低电压继电器的动作电压。

()正确答案：正确7、(判断题)当加于低电压继电器的线圈电压大于继电器的动作电压时，继电器动作。

()正确答案：错误8、(判断题)变压器气体保护的范围为变压器油箱外部。

()正确答案：错误9、(判断题)上下级定时限过电流保护按照选择性要求，上级线路比下级线路动作时间大。

()正确答案：正确10、(判断题)为保证零序电流保护有较稳定的保护区和灵敏度，考虑中性点接地的多少、分布时，应使电网中对应零序电流的网络尽可能保持不变或变化较小。

()正确答案：正确11、(判断题)跌落式熔断器安装有消弧栅，允许切断一定大小的负荷电流。

()正确答案：正确12、(判断题)电流互感器二次应该有一个保安接地点，以防止互感器一、二次绕组绝缘击穿时危及设备和人身安全。

()正确答案：正确13、(判断题)变压器气体保护用于反应变压器油箱内部的各种故障以及过负荷。

()正确答案：错误14、(判断题)微机保护每间隔一个采样间隔会产生一个采样脉冲，微型机将转入执行一次中断服务程序。

()正确答案：正确15、(判断题)绝缘监视装置反应中性点不接地系统发生单相接地故障时，是根据系统出现零序电流而动作发出信号的。

()正确答案：错误16、(判断题)变压器电流速断保护的灵敏度按照保护安装处短路时的最大短路电流校验。

()正确答案：错误17、(判断题)继电保护系统检出任何故障或异常情况时，都将发出跳闸命令将设备从系统中切除。
