在Matlab中进行雷达信号处理和目标跟踪雷达信号处理和目标跟踪是现代雷达技术的重要组成部分,在军事、航空、航天、气象等领域中具有广泛的应用。
Matlab作为一种功能强大的数学软件工具,为雷达信号处理和目标跟踪提供了便利的开发环境。
本文将介绍如何利用Matlab 进行雷达信号处理和目标跟踪,并探讨一些常用的算法和技术。
首先,我们需要了解雷达信号处理的基本概念和流程。
雷达信号处理包括信号预处理、目标检测、目标定位和跟踪等步骤。
在Matlab中,我们可以利用其丰富的工具箱和函数实现这些步骤。
例如,通过使用信号处理工具箱中的函数,我们可以对雷达信号进行滤波、解调、去噪等预处理操作;而通过使用图像处理工具箱中的函数,我们可以实现雷达信号的目标检测和定位。
此外,Matlab还提供了强大的图形界面和数据可视化工具,使我们能够直观地显示和分析雷达信号。
接下来,让我们具体介绍一些常用的雷达信号处理算法和技术。
其中之一是自适应抗干扰处理技术。
雷达系统在实际应用中可能会受到各种干扰,如天线旁瓶、气象杂波等。
自适应抗干扰技术能够根据实时环境自动调整各种参数,提高雷达系统的抗干扰性能。
在Matlab中,我们可以使用自适应滤波器函数对雷达信号进行抗干扰处理。
另一个常用的算法是脉冲压缩处理。
脉冲压缩是一种通过延长脉冲宽度来提高雷达目标分辨率的方法。
在Matlab中,我们可以利用FFT(快速傅里叶变换)等函数对雷达信号进行压缩处理,从而减小脉冲宽度,提高目标分辨率。
除了雷达信号处理,目标跟踪也是雷达应用中的重要环节。
目标跟踪旨在实时追踪目标的位置和运动状态。
在Matlab中,我们可以使用一些常见的目标跟踪算法,如卡尔曼滤波器和粒子滤波器。
这些算法能够根据目标的先验信息和测量值,精确估计目标的位置和动态特性,并实现目标的实时跟踪。
除了以上提到的算法和技术,Matlab还提供了许多其他功能强大的工具和函数,如多普勒失真校正、雷达图像生成、目标特征提取等。
MATLAB中的信号调制与解调技巧随着科技的不断发展,无线通信越来越成为人们生活中不可或缺的一部分。
在无线通信系统中,信号调制与解调技巧起到至关重要的作用。
而MATLAB作为一种强大的工具,能够帮助工程师们在信号调制与解调方面进行深入研究和实践。
一、信号调制的基本原理与方法信号调制是将原始信号(baseband signal)通过改变某些参数来转换为调制信号(modulated signal)。
常见的信号调制方法包括幅度调制(AM)、频率调制(FM)和相位调制(PM)。
1.1 幅度调制幅度调制是一种通过改变信号的振幅来调制信号的方法。
MATLAB提供了丰富的函数和工具箱,可以方便地进行幅度调制的模拟和分析。
例如,我们可以使用MATLAB中的ammod函数来模拟幅度调制过程。
首先,我们需要准备一个原始信号,可以是一个正弦波或任何其他波形。
然后,通过设置调制指数(modulation index)来改变振幅。
最后,使用ammod函数对原始信号进行调制,生成调制后的信号。
1.2 频率调制频率调制是一种通过改变信号的频率来实现调制的方法。
以调幅电台为例,电台信号的频率会随着音频信号的变化而改变。
在MATLAB中,我们可以利用fmmod函数来模拟频率调制过程。
类似于幅度调制,我们需要先准备一个原始信号。
然后,通过设置调制指数和载波频率来改变频率。
最后,使用fmmod函数对原始信号进行调制,生成调制后的信号。
1.3 相位调制相位调制是一种通过改变信号的相位来实现调制的方法。
在数字通信系统中,相位调制常用于传输和提取数字信息。
MATLAB中的pmmod函数可以方便地实现相位调制。
与前两种调制方法类似,我们需要先准备一个原始信号。
然后,设置调制指数和载波频率来改变相位。
最后,使用pmmod函数对原始信号进行调制,生成调制后的信号。
二、信号解调的基本原理与方法信号解调是将调制信号恢复为原始信号的过程。
解调方法通常与调制方法相对应,常见的解调方法包括幅度解调(AM)、频率解调(FM)和相位解调(PM)。

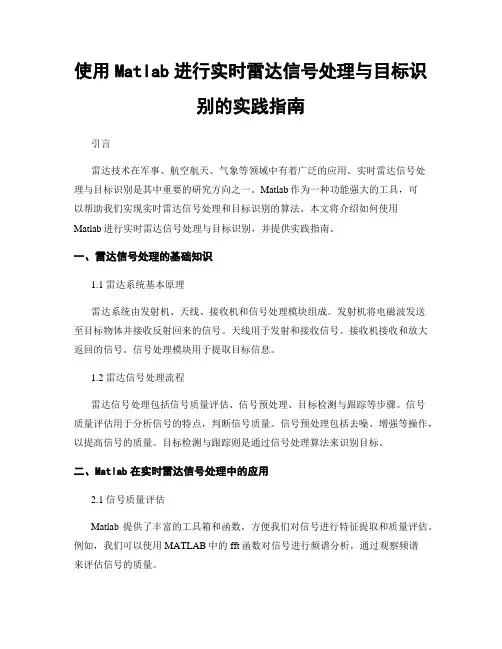

使用Matlab进行实时雷达信号处理与目标识别的实践指南引言雷达技术在军事、航空航天、气象等领域中有着广泛的应用。
实时雷达信号处理与目标识别是其中重要的研究方向之一。
Matlab作为一种功能强大的工具,可以帮助我们实现实时雷达信号处理和目标识别的算法。
本文将介绍如何使用Matlab进行实时雷达信号处理与目标识别,并提供实践指南。
一、雷达信号处理的基础知识1.1 雷达系统基本原理雷达系统由发射机、天线、接收机和信号处理模块组成。
发射机将电磁波发送至目标物体并接收反射回来的信号。
天线用于发射和接收信号。
接收机接收和放大返回的信号。
信号处理模块用于提取目标信息。
1.2 雷达信号处理流程雷达信号处理包括信号质量评估、信号预处理、目标检测与跟踪等步骤。
信号质量评估用于分析信号的特点,判断信号质量。
信号预处理包括去噪、增强等操作,以提高信号的质量。
目标检测与跟踪则是通过信号处理算法来识别目标。
二、Matlab在实时雷达信号处理中的应用2.1 信号质量评估Matlab提供了丰富的工具箱和函数,方便我们对信号进行特征提取和质量评估。
例如,我们可以使用MATLAB中的fft函数对信号进行频谱分析,通过观察频谱来评估信号的质量。
2.2 信号预处理信号预处理是提高信号质量的一个重要步骤。
Matlab提供了各种去噪和增强算法,例如小波去噪算法和自适应滤波算法。
我们可以根据具体需求选择适合的算法,并结合实时数据对算法进行调参和优化。
2.3 目标检测与跟踪目标检测与跟踪是雷达信号处理的核心任务之一。
在Matlab中,我们可以使用各种目标检测和跟踪算法来实现目标识别。
例如,常用的算法包括卡尔曼滤波、粒子滤波、模板匹配等。
Matlab提供了相关工具箱和函数,方便我们进行算法的实现和调试。
三、Matlab实时雷达信号处理与目标识别的实践指南3.1 数据获取与处理实时雷达信号处理需要依赖实时采集的雷达信号数据。
我们可以通过硬件设备或仿真数据生成器来获取数据。
MATLAB中的多通道信号分析与滤波技巧概述:多通道信号是现实世界中常见的一种信号类型,尤其在医学、信号处理和通信领域中。
MATLAB作为一种功能强大的科学计算软件,提供了丰富的工具和函数来分析和处理多通道信号。
本文将介绍一些在MATLAB中实现多通道信号分析与滤波的常用技巧。
1. 多通道信号的表示和处理多通道信号可以以多种方式表示,最常见的是矩阵形式,其中每一行代表一个通道,每一列代表一个采样点。
在MATLAB中,可以使用二维数组来表示多通道信号。
例如,假设有一个3通道的音频信号,可以使用一个大小为3xN的矩阵来表示,其中N是采样点数。
对于多通道信号的处理,MATLAB提供了很多函数和工具箱。
例如,可以使用矩阵运算、元素级操作和逐个采样的方式来处理多通道信号。
此外,可以使用MATLAB的信号处理工具箱中的函数来进行频谱分析、时频分析、滤波和特征提取等操作。
2. 多通道信号的频谱分析频谱分析是分析多通道信号频率特性的重要方法。
MATLAB提供了多种函数来实现频谱分析,例如fft和psd。
可以使用这些函数计算多通道信号的频谱,并可视化为功率谱密度图、频谱图或频谱瀑布图等形式。
在进行频谱分析时,需要注意信号采样率、窗口函数和频谱分辨率等参数的设置。
可以通过调整这些参数来获得更精确的频谱分析结果。
此外,对于包含多通道的信号,可以分别对每个通道进行频谱分析,或者将多通道信号进行合并后再进行频谱分析。
3. 多通道信号的时频分析与频谱分析类似,时频分析可以帮助我们了解多通道信号的时域和频域特性,并揭示出其中的变化与关联。
MATLAB中的时频分析工具箱提供了一系列函数和工具来进行时频分析,如短时傅里叶变换(STFT)和连续小波变换(CWT)等。
时频分析可以用于分析非平稳信号中的瞬态事件、频率变化和相位变化等特性。
在进行时频分析时,可以选择不同的分辨率和窗口函数,以充分捕捉信号变化的细节。
此外,可以使用多通道信号的时频分析结果来研究不同通道之间的相关性和相互作用。
使用Matlab进行信号调制和解调技术信号调制和解调是通信系统中非常重要的环节,它们能够将原始信号转换为适合传输的调制信号,并在接收端将其恢复为原始信号。
Matlab是一种功能强大的工具,提供了丰富的信号处理函数和算法,可以方便地进行信号调制和解调的研究与实现。
本文将介绍如何使用Matlab进行信号调制和解调技术,并通过实例展示其在通信系统中的应用和效果。
一、调制技术概述调制技术是将需要传输的信息信号转换为载波信号的过程。
常见的调制技术包括幅度调制(AM)、频率调制(FM)和相位调制(PM)。
调制的目的是将低频信号转换为高频信号,使得信号能够在较长距离传输,并能够通过信道传输到接收端。
在Matlab中,可以使用内置函数如ammod、fmmod和pmmod来实现不同的调制技术。
以幅度调制为例,可以使用ammod函数来实现。
下面给出一个简单的幅度调制实例。
```matlabfs = 1000; % 采样频率t = 0:1/fs:1-1/fs; % 时间序列fc = 100; % 载波频率Ac = 1; % 载波幅度ym = sin(2*pi*10*t); % 原始信号ym_mod = ammod(ym, fc, fs, Ac); % 幅度调制```上述代码中,首先定义了采样频率fs、时间序列t、载波频率fc和载波幅度Ac。
然后,生成了一个原始信号ym,其中使用了sin函数生成了一个频率为10Hz的正弦波。
最后使用ammod函数对原始信号进行幅度调制,得到了调制后的信号ym_mod。
二、解调技术概述解调技术是将调制后的信号恢复为原始信号的过程。
解调技术主要包括幅度解调(AM)、频率解调(FM)和相位解调(PM)。
解调的目的是从调制信号中提取出原始信号,以实现信息的传输。
在Matlab中,可以使用内置函数如amdemod、fmdemod和pmdemod来实现不同的解调技术。
以幅度解调为例,可以使用amdemod函数来实现。
如何使用Matlab进行信号处理和滤波信号处理和滤波在工程领域中扮演着重要的角色,它们可以帮助我们从一系列的数据中提取有用的信息,并消除噪声。
Matlab作为一种强大的工具,提供了丰富的函数和工具箱,可以方便地进行信号处理和滤波。
本文将介绍如何使用Matlab进行信号处理和滤波的基本方法,并使用实例进行演示。
一、Matlab的信号处理工具箱Matlab的信号处理工具箱是一个强大的工具集,它包含了许多用于处理各种类型信号的函数和算法。
通过引入信号处理工具箱,我们可以方便地处理音频、图像和视频信号,并进行频域分析、滤波和解调等操作。
在Matlab中,可以使用命令"toolbox"来查看已安装的工具箱,对于信号处理,我们需要确保已经安装了"Signal Processing Toolbox"。
如果没有安装,可以通过访问Matlab官方网站下载并安装。
二、信号处理的基本操作1. 读取和显示信号在进行信号处理之前,首先需要将信号加载进Matlab中。
可以使用函数"audioread"来读取音频信号,例如读取一个.wav格式的音频文件:```[x,Fs] = audioread('audio.wav');```其中,x是音频信号的数据,Fs是信号的采样率。
读取完成后,可以使用函数"soundsc"来播放信号,并使用函数"plot"来绘制信号的波形图:```soundsc(x,Fs);plot(x);```2. 频谱分析频谱分析可以帮助我们了解信号的频率特性。
在Matlab中,可以使用函数"fft"进行快速傅里叶变换(FFT),将信号从时域转换到频域。
例如,对于上文中读取的音频信号x,可以使用以下代码计算其频谱:```X = fft(x);```频谱的结果是一个复数向量,表示信号在不同频率上的幅值和相位。
使用Matlab进行地震信号处理和振动分析引言地震信号处理和振动分析是地球科学中非常重要的研究领域。
随着计算机技术的发展,利用计算机编程语言进行数据处理和分析已成为地震学和工程地震学的常用方法。
在本文中,将介绍如何使用Matlab进行地震信号处理和振动分析。
一、Matlab简介Matlab是一种强大的科学计算软件,广泛应用于各个领域,包括地震学。
它具有丰富的函数库和图形化界面,提供了各种数据处理和分析工具,非常适合用于地震信号处理和振动分析。
二、地震信号处理在地震学中,地震信号通常是通过地震仪器记录的地震波形数据。
地震信号处理的目标是从原始数据中提取地震波形特征,如到达时间、波形振幅、频率等。
Matlab提供了多种处理方法和函数,方便地进行地震信号的滤波、增益校正、相位校正等操作。
1. 地震信号滤波地震信号通常包含各种频率分量,包括低频、中频和高频分量。
为了分析和识别地震事件,需要对地震信号进行滤波,去除干扰信号并突出地震信号的特征。
Matlab提供了多种滤波函数,如低通滤波、高通滤波、带通滤波等,可以根据需求选择适合的滤波方法。
2. 特征提取地震波形中的各种特征包含了地震事件的重要信息,如震源距离、震级、震中位置等。
Matlab提供了多种特征提取方法和函数,可以从地震波形数据中提取到达时间、波形振幅、频率等特征,并帮助地震学家进行地震事件的分析和研究。
三、振动分析振动分析是工程地震学中的一项重要任务,旨在研究结构在地震或其他振动作用下的响应和受力。
通过对结构振动的分析,可以评估结构的安全性并制定相应的安全标准。
Matlab提供了多种振动分析方法和函数,方便地进行结构的模态分析、响应谱分析等。
1. 结构模态分析结构的模态分析是指在预定边界条件下,确定结构的固有频率、振型和振动模态。
利用Matlab可以进行结构的模态分析,并绘制模态图,有助于工程师评估结构的动力性能和稳定性。
2. 结构响应谱分析结构响应谱分析是指通过计算结构在地震作用下的响应谱,来评估结构的受力性能和安全性。

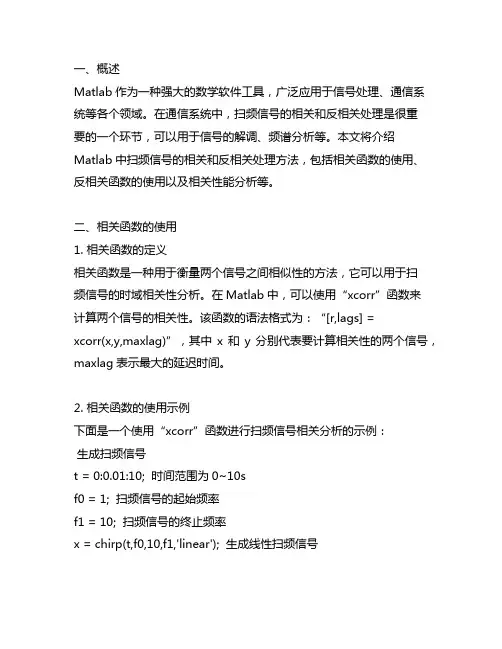

一、概述Matlab作为一种强大的数学软件工具,广泛应用于信号处理、通信系统等各个领域。
在通信系统中,扫频信号的相关和反相关处理是很重要的一个环节,可以用于信号的解调、频谱分析等。
本文将介绍Matlab中扫频信号的相关和反相关处理方法,包括相关函数的使用、反相关函数的使用以及相关性能分析等。
二、相关函数的使用1. 相关函数的定义相关函数是一种用于衡量两个信号之间相似性的方法,它可以用于扫频信号的时域相关性分析。
在Matlab中,可以使用“xcorr”函数来计算两个信号的相关性。
该函数的语法格式为:“[r,lags] =xcorr(x,y,maxlag)”,其中x和y分别代表要计算相关性的两个信号,maxlag表示最大的延迟时间。
2. 相关函数的使用示例下面是一个使用“xcorr”函数进行扫频信号相关分析的示例:生成扫频信号t = 0:0.01:10; 时间范围为0~10sf0 = 1; 扫频信号的起始频率f1 = 10; 扫频信号的终止频率x = chirp(t,f0,10,f1,'linear'); 生成线性扫频信号计算相关性[y, lags] = xcorr(x,x,'coeff'); 计算信号x与自身的相关性plot(lags,y) 绘制相关性图谱三、反相关函数的使用1. 反相关函数的定义反相关函数是一种用于衡量两个信号之间差异性的方法,它可以用于扫频信号的频谱分析。
在Matlab中,可以使用“xcorr”函数的负延迟值来计算反相关性。
当maxlag为负值时,即表示计算反相关性。
2. 反相关函数的使用示例下面是一个使用“xcorr”函数进行扫频信号反相关分析的示例:生成扫频信号t = 0:0.01:10; 时间范围为0~10sf0 = 1; 扫频信号的起始频率f1 = 10; 扫频信号的终止频率x = chirp(t,f0,10,f1,'linear'); 生成线性扫频信号计算反相关性[y, lags] = xcorr(x,x,'coeff'); 计算信号x与自身的反相关性plot(lags,y) 绘制反相关性图谱四、相关性能能分析1. 相关性能能分析的定义相关性能能分析主要包括相关函数的时域分析和频域分析。
MATLAB 信号处理常用函数【一】、波形产生函数名功能sawtooth 产生锯齿波或三角波Sinc 产生sinc或函数sin(pi*t)/(pi*t)Square 产生方波Diric 产生Dirichlet或周期sinc函数【二】、滤波器分析和实现函数名功能Abs 求绝对值(幅值)Freqs 模拟滤波器频率响应Angle 求相角Freqspace 频率响应中的频率间隔Conv 求卷积Freqz 数字滤波器频率响应Fftfilt 重叠相加法FFT滤波器实现Grpdelay 平均滤波器延迟(群延迟)Filter 直接滤波器实现Impz 数字滤波器的冲激响应Filtfilt 零相位数字滤波Zplane 离散系统零极点图Filtie Filter 函数初始条件选择【三】、线性系统变换函数名功能Convmtx 卷积矩阵Ss2tf 变系统状态空间形式为传递函数形式Ploy2rc 从多项式系数中计算反射系数Ss2zp 变系统状态空间形式为零极点增益形式Rc2ploy 从反射系数中计算多项式系数Tf2ss 变系统传递函数形式为状态空间形式Residuez Z变换部分分式展开或留数计算Tf2zp 变系统传递函数形式为零极点增益形式Sos2ss 变系统二阶分割形式为状态空间形式Zp2sos 变系统零极点形式为二阶分割形式Sos2zp 变系统二阶分割形式为零极点增益形式Zp2tf 变系统零极点增益形式为传递函数形式Ss2sos 变系统状态空间形式为二阶分割形式【四】、IIR滤波器设计Besself Bessel(贝塞尔)模拟滤波器设计Cheby2 Chebyshev(切比雪夫)II型模拟滤波器设计Butter Butterworth(巴特沃思)模拟滤波器设计Ellip 椭圆模拟滤波器设计Cheby1 Chebyshev(切比雪夫)I 型模拟滤波器设计Yulewalk 递归数字滤波器设计【五】、IIR滤波器阶选择Buttord Butterworth(巴特沃思)滤波器阶的选择Cheb2ord Chebyshev(切比雪夫)II型滤波器阶的选择Ehebord Chebyshev(切比雪夫)I 型滤波器阶的选择Clipord 椭圆滤波器设计阶的选择模拟原型滤波器设计Besselap Bessel模拟低通滤波器原型Cheb2ap Chebyshev(切比雪夫)II型低通滤波器原型Buttap Butterworth(巴特沃思)模拟低通滤波器原型Ellipap 椭圆模拟低通滤波器原型Cheb1ap Chebyshev(切比雪夫)I 型低通滤波器原型【六】、频率变换Lp2bp 低通到带通模拟滤波器转换Lp2bs 低通到带阻模拟滤波器变换Lp2hp 低通到高通模拟滤波器变换Lp2lp 低通到低通模拟滤波器转换【七】、滤波器离散化Blinear 双线性变换Impinvar 冲激响应不变法【八】、FIR滤波器设计Fir1 基于窗函数的FIR 滤波器设计—标准响应Intfilt 内插FIR滤波器设计Fir2 基于窗函数的FIR 滤波器设计—任意响应RemezFirls 最小二乘FIR滤波器设计Remezord Parks-McCellan 最优FIR 滤波器j阶估计【九】、窗函数Boxcar 矩形窗Hanning Hanning(汉宁)窗Triang 三角窗Blackman Blackman(布莱克曼)窗Bartlett Bartlett(巴特得特)窗Chebwin Chebyshev(切比雪夫)窗Hamming Hamming(汉明)窗Kaiser Kaiser(凯泽)窗【十】、变换Ctz 线性调频Z变换Fft 一维快速傅里叶变换Dct 离散余弦变换Ifft 一维快速傅里叶逆变换Idct 逆离散余弦变换Fftshift 重新排列fft的输出Dftmtx 离散傅里叶变换矩阵Hilbert Hilbert(希尔伯特)变换【十一】、统计信号处理Cov 协方差矩阵Psd 信号功率谱密度(PSD)估计Xcov 互协方差函数估计Tfe 从输入输出中估计传递函数Corrcoef 相关系数矩阵Periodogram 采用周期图法估计功率谱密度Xcoor 互相关系数估计Pwelch 采用Welch方法估计功率谱密度Cohere 相关函数平方幅值估计Rand 生成均匀分布的随机数Csd 互谱密度估计Randn 生成正态分布的随机数【十二】、自适应滤波器部分Adaptfilt.lms 最小均方(LMS)自适应算法Adaptfilt.rls 递推最小二乘(RLS)自适应算法Adaptfilt.nlms 归一化最小均方(NLMS)自适应算法【十三】、时频分析与小波变换部分Spectrogram 短时傅里叶变换Idwt 单级离散一维小波逆变换Waveinfo 介绍小波工具箱中所有小波的信息Wavedec 多级离散一维小波分解Cwt 连续一维小波变换Appcoef 一维小波变换近似系数Dwt 单级离散一维小波变换Detcoef 一维小波变换细节系数【十四】、二维信号处理Conv2 二维卷积Xcorr2 二维互相关参数Fft2 二维快读傅里叶变换Dwt2 单级离散二维小波变换Ifft2 二维逆快速傅里叶变换Idwt2 单级离散二维小波逆变换Filter2 二维数字滤波器Waverec2 多级离散二维小波分解。
基于MATLAB的心音信号处理概要心音信号是人体心脏收缩和舒张过程中产生的声音信号。
通过对心音信号的处理和分析,可以匡助医生了解患者的心脏健康状况,诊断心脏疾病,并进行治疗和监测。
本文将介绍基于MATLAB的心音信号处理的概要,包括信号采集、预处理、特征提取和分类识别等方面。
一、信号采集心音信号的采集通常使用心电图(ECG)或者听诊器等设备。
ECG是通过电极贴在患者身上,记录心脏电活动产生的电信号。
而听诊器则是将听诊头放在患者胸部,通过麦克风采集心音信号。
在MATLAB中,可以使用相应的工具箱或者第三方设备接口进行信号采集。
二、预处理心音信号采集后,通常需要进行预处理,以去除噪声和干扰,提高信号质量。
预处理的步骤包括滤波、去噪和增益调整等。
滤波可以采用低通滤波器或者带通滤波器,去除高频噪声和低频干扰。
去噪可以使用小波去噪算法或者自适应滤波算法,去除信号中的噪声。
增益调整可以根据信号的幅度范围进行放大或者缩小,以便更好地观察和分析信号。
三、特征提取心音信号的特征提取是为了从信号中提取出实用的信息,用于后续的分类和识别。
常用的特征包括时域特征、频域特征和时频域特征等。
时域特征包括心音周期、心音强度和心音时长等。
频域特征包括心音频率和心音能量等。
时频域特征则是将时域和频域特征结合起来,如短时傅里叶变换(STFT)和小波变换等。
在MATLAB 中,可以使用相应的函数和工具箱进行特征提取。
四、分类识别特征提取后,可以使用分类算法对心音信号进行分类和识别。
常用的分类算法包括支持向量机(SVM)、人工神经网络(ANN)和决策树等。
这些算法可以根据特征向量的属性,将心音信号分为正常和异常两类,或者进一步细分为不同的心脏疾病类型。
在MATLAB中,可以使用相应的函数和工具箱进行分类和识别。
总结:基于MATLAB的心音信号处理主要包括信号采集、预处理、特征提取和分类识别等步骤。
通过对心音信号的处理和分析,可以匡助医生了解患者的心脏健康状况,诊断心脏疾病,并进行治疗和监测。
基于MATLAB的信号分析与处理————————————————————————————————作者:————————————————————————————————日期:山东建筑大学课程设计说明书题目: 基于MATLAB的信号分析与处理课程:数字信号处理课程设计院 (部): 信息与电气工程学院专业:通信工程班级: 通信学生姓名:学号:指导教师:完成日期:目录目录 (1)摘要 (2)正文 (3)1设计目的和要求 (3)2设计原理 (3)3设计内容 (4)3.1源程序代码 (4)3.2程序执行的结果........................................。
..。
7 ...........................................................................................................................3。
3调试分析过程描述 (12)3。
4结果分析................................. 错误!未定义书签。
总结与致谢 (14)参考文献 (15)摘要随着科学技术的飞速发展,人们对信号的要求越来越高.然而,学好《数字信号处理》这门课程是我们处理信号的基础。
MATLAB是一个处理信号的软件,我们必须熟悉它的使用.本次课程设计利用MATLAB软件首先产生成低频、中频、高频三种频率信号,然后将三种信号合成为连续信号,对连续周期信号抽样、频谱分析,并设计低通、带通、高通三种滤波器对信号滤波,观察滤出的信号与原信号的关系,并分析了误差的产生,通对数字信号处理课程的理论知识的综合运用。
从实践上初步实现对数字信号的处理.关键词:MATLAB;连续信号;采样定理;滤波器;频谱分析;正文1设计目的和要求(1)、产生一个连续信号,该信号中包含有低频、中频、高频分量,对其进行采样,用MATLAB绘制它们的时域波形和频域波形,对其进行频谱分析;(2)、根据信号频谱分析的结果,分别设计合适的低通、带通、高通滤波器,用MATLAB绘制其幅频及相频特性图;(3)、用所设计的滤波器对信号进行滤波处理,对滤波后的信号进行FFT 频谱分析,用MATLAB绘制处理过程中的各种波形及频谱图,比较滤波前后的时域波形及频谱,对所得结果和滤波器性能进行分析,阐明原因,得出结论;(4)学会使用MATLAB对信号进行分析和处理;2设计原理理论上信号的采样要符合奈奎斯特采样定律,就是采样频率要高一点,一般为被采信号最高频率的2倍,只有这样,才能保证频域不混叠,也就是采样出来数字信号中包含了被采信号的所有信息,而且没有引入干扰。
安装好MATLAB 2012后再安装目录下点击setup.exe会出现 "查找安装程序类时出错,查找类时出现异常"的错误提示。该错误的解决方法是进入安装目录下的bin文件夹双击matlab.exe对安装程序进行激活。这是可以对该matlab.exe创建桌面快捷方式,以后运行程序是直接双击该快捷方式即可。
信号运算 1、 信号加 MATLAB实现: x=x1+x2 2、 信号延迟 y(n)=x(n-k) 3、 信号乘 x=x1.*x2 4、 信号变化幅度 y=k*x 5、 信号翻转 y=fliplr(x) 6、 信号采样和
数学描述:y=21)(nnnnx MATLAB实现: y=sum(x(n1:n2)) 7、 信号采样积 数学描述:21)(nnnnxy MATLAB实现: y=prod(x(n1:n2)) 8、 信号能量 数学描述:nxnxE2|)(| MATLAB实现:Ex=sum(abs(x)^2) 9、 信号功率 数学描述:102|)(|1PNnxnxN MATLAB实现:Px=sum((abs(x)^2)/N
MATLAB窗函数 矩形窗 w=boxcar(n) 巴特利特窗 w=bartlett(n) 三角窗 w=triang(n) 布莱克曼窗 w=blackman(n) w=blackman(n,sflag) 海明窗 w=haiming(n) W=haiming(n,sflag) sflag用来控制窗函数首尾的两个元素值,其取值为symmetric、periodic 汉宁窗 w=hanning(n) 凯塞窗 w=Kaiser(n,beta) ,beta用于控制旁瓣的高度。n一定时,beta越大,其频谱的旁瓣越小,但主瓣宽度相应增加;当beta一定时,n发生变化,其旁瓣高度不变。 切比雪夫窗:主瓣宽度最小,具有等波纹型,切比雪夫窗在边沿的采样点有尖峰。 W=chebwin(n,r) 数字滤波器的特性分析 1、脉冲响应:impz函数 调用方式: (1)[h,t]=impz(b,a):返回参数h是脉冲响应的数据,t是脉冲响应的时间间隔。 (2)[h,t]=impz(b,a,N): N用来指定脉冲信号的长度。 (3)[h,t]=impz(b,a,n,Fs):Fs用来指定脉冲信号的采样频率 (4) [h,t]=impz(b,a,[],Fs):不再指定指定脉冲信号的长度。 例:[b,a]=butter(4,0.05); impz(b,a,100); 2、频率响应(幅频响应和相频响应) (1)数字滤波器频率响应:freqz函数 调用方式: [h,w]=freqz(b,a,n): 返回滤波器的n点复频率响应,b,a分别是滤波器系数的分子和分母向量。h是复频率响应,w是频率点。 [h,w]=freqz(b,a,n,’whole’):采用单位圆上的n个点。 h= freqz (b,a,w) [h,f]=freqz(b,a,n,fs) h= freqz (b,a,f,fs) (2)模拟滤波器频率响应:freqs函数 调用方式: h=freqs(b,a,w):w指定频率点的复频率响应 [h,w]=freqs(b,a,n):用n指定进行复频率响应的采样点数 例:b=[0.3 0.6 1]; a=[1 0.5 1]; w=logspace(-1,1);freqs(b,a,w);
10-1100101-100-50050Frequency (rad/s)Phase (degrees)
10-110010110-0.5
100.2Frequency (rad/s)Magnitude
3、幅频和相频 y=abs(x):计算x各元素的绝对值。当x为一个复数时,计算x的复数模。 Y=angle(x):计算x向量各元素的复数相位值,单位为弧度。
功率谱估(PSD) 一、 随机信号处理基础 1、 mean函数 调用方式: (1) y=mean(X):当X为向量时,此函数结果为X的均值;当X为矩阵时,函数结果为一个行向量,其元素分别为矩阵每列元素的均值。 (2) y=mean(X,dim): (3) dim=1时,函数结果为一个行向量,其元素分别为矩阵每列元素的均值。 din=2时,函数结果为一个列向量,其元素分别为矩阵每行元素的均值。
2、 协方差:cov函数 调用方式 (1) y=cov(X):当X为向量时,函数返回结果为X 的方差;当X为矩阵时,则它的每一列相当于一个变量,函数返回结果为该矩阵的列与列之间的协方差矩阵,diag(cov(X))是该矩阵每一个列向量的方差。 (2) y=cov(X,Y):相当于cov([X(:)y(:)],计算两个等长度向量的互协方差矩阵。 例如:X=[1 2 3 4;5 6 7 8;2 4 7 8;1 0 2 3;4 5 6 7]; A=cov(X); %计算协方差 B=cov(X(1,:),X(3,:)); %计算互协方差
3、 相关函数估计 (1) xcorr函数:相关函数估计 C=xcorr(A,B): 当A和B为长度为M(M>1)的向量时,返回结果为长度为2M-1的互相关函数序列;当A和B长度不同时,则要对长度小的进行补零;如果A为列向量,则C也为列向量,如果A为行向量,则C也为行向量。 C=xcorr(A): 估计向量A的自相关函数。 C=xcorr(A): 当A为M*N的矩阵时,返回结果为(2M-1)行、N^2列的矩阵,该矩阵的列是由矩阵A所有列之间的互相关函数构成。 C=xcorr(„„,scaleopt): 参数scaleopt用来指定相关函数估计所采用的估计方式,即 biased: 有偏估计方式 unbiased: 无偏估计方式 coeff: 对序列进行归一化处理 none: 计算序列的非归一化相关 (2) xcov函数:协方差函数估计 (3) 相关系数估计计算 Corrcoef函数:计算序列的相关系数 二、 经典功率谱估计方法 1、 直接法(周期图法) Periodogram函数:功率谱估计 Pxx=periodogram(x):返回向量x的功率谱估计向量Pxx. Pxx=periodogram(x,window): 参数window用来指定所采用的窗函数 [Pxx,w]=periodogram(x,window,NFFT): 若x为实信号,NFFT为偶数,则Pxx的长度为(NFFT/2+1); 若x为实信号,NFFT为奇数,则Pxx的长度为(NFFT+1)/2; 若x为复信号,则Pxx的长度为NFFT; 若x为实信号,则w的范围为[0,Pi]; 若x为复信号,则w的范围为[0,2*Pi]; [Pxx,f]=periodogram(x,window,NFFT,Fs): 同时返回和估计PSD的位置一一对应的线性频率f, 参数Fs为采样频率。 若x为实信号,则f的范围为[0,Fs/2]; 若x为复信号,则f的范围为[0,Fs];
例1:采用periodogram函数来计算功率谱 Fs=2000; NFFT=1024; n=0:1/Fs:1; x=sin(2*pi*100*n)+4*sin(2*pi*500*n)+randn(size(n)); window=boxcar(length(x)); periodogram(x,window,NFFT,Fs); 00.10.20.30.40.50.60.70.80.91-80-70-60-50-40-30-20-10010Frequency (kHz)Power/frequency (dB/Hz)Periodogram Power Spectral Density Estimate
例 2、利用FFT直接法计算上面噪声信号的功率谱 Fs=2000; nFFT=1024; n=0:1/Fs:1; x=sin(2*pi*100*n)+4*sin(2*pi*500*n)+randn(size(n)); X=fft(x,nFFT); Pxx=abs(X).^2/length(n); t=0:round(nFFT/2-1); k=t*Fs/nFFT; p=10*log10(Pxx(t+1)); plot(k,p);
01002003004005006007008009001000-40-30-20-10010203040
2、 间接法
