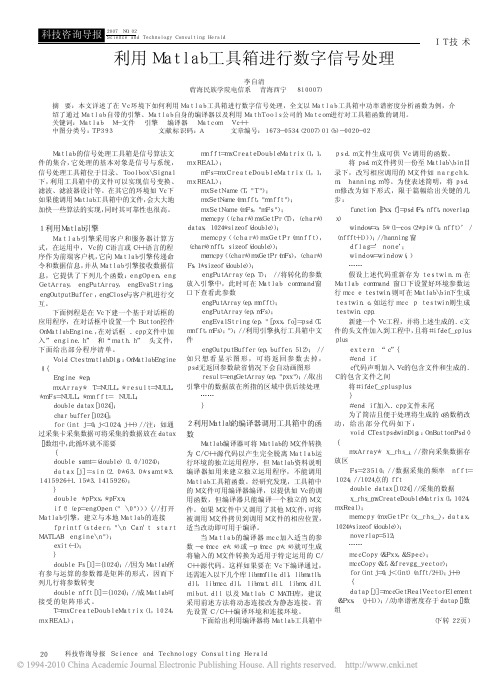

Matlab与信号处理(3)

在MATLAB 中进行信号处理是一个非常强大的功能，它涵盖了从信号生成、预处理、分析到高级信号处理技术的广泛应用。

MATLAB 内置的Signal Processing Toolbox工具箱为工程师和科研人员提供了一系列用于信号处理任务的函数和算法，例如：1.信号生成：o square函数可用于生成方波信号。

o sine、cosine和sinewave函数可生成正弦波信号。

o pulse和impulse函数分别生成矩形脉冲和单位冲击信号。

o更多函数可以生成不同类型的复杂信号。

2.信号转换：o fft或fftshift进行快速傅里叶变换（FFT），实现信号从时域到频域的转换。

o ifft进行逆快速傅里叶变换，从频域返回到时域。

o resample函数用于对信号重新采样。

3.滤波：o filter函数用于设计和应用数字滤波器，如FIR（有限脉冲响应）和IIR（无限脉冲响应）滤波器。

o designfilt函数用于设计滤波器。

o fir1, fir2, iirnotch, butter, cheby1, cheby2, ellip等函数用于设计各种类型的滤波器。

4.时频分析：o spectrogram可以用来计算信号的短时傅里叶变换（STFT），从而得到信号的时频谱图。

o wavelet工具箱支持小波分析。

5.阵列信号处理：o phased Array System Toolbox提供了处理传感器阵列信号的功能，包括波束形成、DOA估计等。

6.参数建模和识别：o ar, armax, yulewalk等函数用于自回归模型的建立和识别。

o lsim、bode、freqz等函数用于系统分析和频率响应可视化。

7.其他：o detrend去除信号中的趋势项。

o smooth对信号进行平滑处理。

o findpeaks寻找信号的峰值点。

使用MATLAB进行信号处理的优势在于其直观的图形界面和强大的数学运算能力，使得用户能够快速验证理论、原型设计以及实现复杂的信号处理算法。

ＸX ＸX 大学XXXX 学院实验名称 IIR 数字滤波器的设计实验目的:加深理解ＩIR 数字滤波器的时域特性和频域特性,掌握ＩＩR 数字滤波器的设计原理与设计方法,以及I ＩＲ数字滤波器的应用。

实验内容:IIR 数字滤波器一般为线性移不变的因果离散系统,N 阶IIR 数字滤波器的系统函数可以表达为-1z 的有理多项式，即 -1-1-2-M =0012-1-2-N -112=1z +z +z ++z (z)==1+z +z ++z 1+zM j j M N Ni i b b b b b H a a a a ∑∑ 式中：系数i a 至少有一个非零。

对于因果II Ｒ数据滤波器,应满足M N ≤。

ＩＩR 数字滤波器的设计主要通过成熟的模拟滤波器设计方法来实现。

首先在频域将数字滤波器设计指标转换为模拟滤波器设计指标,然后将任意的模拟滤波器为原型模拟低通滤波器指标，根据模拟滤波器的设计指标来设计出模拟低通滤波器(s)LP H ,然后又(s)LP H 经过相应的复频域转换得到H(s),最后又H(s ）经过脉冲响应不变法或双线性变换法得到所需要的III Ｒ数字滤波器H （z)。

由此可见，IIR 数字滤波器设计的重要环节是模拟滤波器的设计。

设计模拟低通滤波器的主要方法有Butterwor ｔ、Ch ｅby ｓhev 、和椭圆等滤波器设计方法。

实验步骤1.Butterw ｏｒt 数字滤波器设计(1) Bu ｔt ｅrwort 滤波器是通带阻带都单调衰减的滤波器。

调用b ｕｔｔord 函数可以确定巴特沃斯滤波器的阶数，其格式为:[N,Omegac ］=bu ｔt ｏｒｄ(Ｏｍegap,Ｏｍe ｇas,Rp,As ，’s ’)。

其中,输入参数Rp,Ａs 分别为通带最大衰减和阻带最小衰减，以d Ｂ为单位；Om ｅg ａp,Ｏmegas 分别为通带截止频率和阻带截止频率,‘s ’说明所设计的是模拟滤波器。

输出参数为滤波器的阶数，Omeｇac为3ｄB截止频率。

matlab信号处理课程设计一、课程目标知识目标：1. 学生能理解并掌握MATLAB软件在信号处理领域的基本应用；2. 学生能运用MATLAB进行常见信号的时域和频域分析；3. 学生掌握信号处理中滤波器的设计原理，并利用MATLAB实现滤波器的搭建与仿真。

技能目标：1. 学生能熟练运用MATLAB软件进行信号的读取、显示和存储；2. 学生能运用MATLAB函数对信号进行处理，如傅里叶变换、滤波等；3. 学生具备利用MATLAB解决实际信号处理问题的能力。

情感态度价值观目标：1. 学生通过课程学习，培养对信号处理技术的兴趣，激发学习热情；2. 学生在团队协作中，学会沟通、分享与互助，培养良好的团队精神；3. 学生认识到信号处理技术在工程领域的广泛应用，增强对科技创新的认识。

本课程针对高年级本科生，结合学科特点，注重理论与实践相结合。

课程性质为专业选修课，旨在帮助学生掌握MATLAB在信号处理领域的应用，提高解决实际问题的能力。

根据学生特点和教学要求，课程目标分解为具体的学习成果，以便后续教学设计和评估。

通过本课程的学习，学生将能够独立完成信号处理相关任务，并为后续研究和工作打下坚实基础。

二、教学内容1. MATLAB基础操作：介绍MATLAB软件的界面与基本操作，包括数据类型、矩阵运算、脚本编写等（对应教材第一章）。

2. 信号的表示与处理：学习信号的分类、表示方法，以及MATLAB中信号处理相关函数的使用（对应教材第二章）。

- 时域分析：信号的时域特征，如均值、方差、相关函数等。

- 频域分析：傅里叶变换及其应用，频率域滤波器设计原理。

3. 滤波器设计与实现：介绍数字滤波器的设计方法，包括IIR和FIR滤波器，利用MATLAB函数实现滤波器的设计与性能分析（对应教材第三章）。

4. 信号处理应用案例：分析实际信号处理问题，如语音信号处理、图像处理等，运用MATLAB解决相关问题（对应教材第四章）。

5. 课程项目：分组进行课程项目设计，要求学生结合所学内容，自主选题，完成信号处理相关任务。

Matlab中的信号处理方法与示例分析引言：信号处理是指对信号进行采集、变换、压缩、恢复等操作的一种技术。

在现代科学和工程领域中，信号处理在音频、图像、视频等领域中有着广泛的应用。

Matlab作为一款功能强大的科学计算软件，提供了丰富的信号处理工具箱，方便用户进行信号处理的研究和应用。

本文将介绍Matlab中的信号处理方法以及一些示例分析。

一、时域分析1.基本信号生成：Matlab可以方便地生成各种基本信号，如正弦信号、方波信号、脉冲信号等。

利用Matlab编写的生成函数，可以通过输入参数来灵活生成所需的信号。

2.时域图像绘制：利用Matlab的图像绘制函数，可以将信号在时域上进行可视化表示。

通过绘制的时域图像，我们可以对信号的幅值、波形等特征进行直观的观察和分析。

3.时域运算：利用Matlab的向量化运算，我们可以对信号进行各种时域运算，如加法、减法、乘法、除法等。

这些操作对于研究信号的变换和传输过程具有重要的意义。

二、频域分析1.快速傅里叶变换（FFT）：Matlab提供了方便的FFT函数，可以对信号进行频域分析，得到信号在频域上的表示。

通过FFT变换后的结果，我们可以得到信号的功率谱密度、频谱等信息。

2.频谱图绘制：Matlab中的频谱图绘制函数可以将信号的频谱绘制成直观的图像，帮助我们更好地理解信号的频率特征。

通过频谱图的分析，可以发现信号中的主要频率成分以及噪声等信息。

3.滤波操作：通过在频域上对信号进行滤波操作，可以实现信号的去噪、降噪等目的。

Matlab中提供了丰富的滤波函数和滤波器设计工具，方便用户进行信号滤波处理。

三、小波分析1.小波变换：小波变换是一种非平稳信号分析的有效方法。

Matlab中有多种小波变换函数，可以对信号进行小波变换，并得到信号在时频域上的表示。

小波变换可以更好地捕捉信号的瞬时特征，对于研究非平稳信号非常有用。

2.小波包分解：Matlab提供了小波包分解函数，可以将信号进行小波包变换，并得到信号在不同频带的分解系数。

实验一 MATLAB 基本操作及简单信号处理1 实验目的● 学会运用MATLAB 表示的常用离散时间信号； ● 学会运用MATLAB 实现离散时间信号的基本运算。

2 实验原理及实例分析2.1 离散时间信号在MATLAB 中的表示离散时间信号是指在离散时刻才有定义的信号，简称离散信号，或者序列。

离散序列通常用)(n x 来表示，自变量必须是整数。

离散时间信号的波形绘制在MATLAB 中一般用stem 函数。

stem 函数的基本用法和plot 函数一样，它绘制的波形图的每个样本点上有一个小圆圈，默认是空心的。

如果要实心，需使用参数“fill ”、“filled ”，或者参数“.”。

由于MATLAB 中矩阵元素的个数有限，所以MA TLAB 只能表示一定时间范围内有限长度的序列；而对于无限序列，也只能在一定时间范围内表示出来。

类似于连续时间信号，离散时间信号也有一些典型的离散时间信号。

1. 单位阶跃序列单位阶跃序列)(n u 定义为)0()0(01)(<≥⎩⎨⎧=n n n u （1-1）在MA TLAB 中，冲激序列可以通过编写uDT .m 文件来实现，即function y=uDT(n)y=n>=0; %当参数为非负时输出1调用该函数时n 也同样必须为整数或整数向量。

【实例1-1】 利用MATLAB 的uDT 函数绘出单位阶跃序列的波形图。

解：MATLAB 源程序为>>n=-3:5; >>x=uDT(n);>>stem(n,x,'fill'),xlabel('n'),grid on >>title('单位阶跃序列') >>axis([-3 5 -0.1 1.1])程序运行结果如图1-1所示。

2. 矩形序列矩形序列)(n R N 定义为),0()10(01)(N n n N n n R N ≥<-≤≤⎩⎨⎧= （1-2）矩形序列有一个重要的参数，就是序列宽度N 。

MATLAB信号处理工具箱的使用方法一、信号处理的重要性及MATLAB的应用信号处理是现代科学技术的重要组成部分，被广泛应用于通信、医学、音频处理、图像处理等领域。

而MATLAB作为一款功能强大的科学计算软件，拥有丰富的信号处理工具箱，为研究人员提供了便捷、高效、准确的信号处理能力。

本文将介绍MATLAB信号处理工具箱的使用方法，帮助读者更好地掌握信号处理技术。

二、信号处理基础知识回顾在进一步了解MATLAB信号处理工具箱之前，我们先来回顾一些信号处理的基础知识。

信号处理包括信号的获取、采样、滤波、变换等过程。

其中，频率域分析是信号处理的重要部分，它通过将信号从时域转换到频域，帮助我们更好地理解信号的频谱特性。

三、MATLAB信号处理工具箱的安装与导入要使用MATLAB信号处理工具箱，首先需要安装MATLAB软件，并确保已经安装了信号处理工具箱。

安装完成后，我们需要在MATLAB环境下导入信号处理工具箱，使用以下命令：```>>pkg load signal```四、常用的信号处理函数MATLAB信号处理工具箱提供了众多强大的函数来处理各种信号。

在这一章节，我们将介绍常用的几个信号处理函数。

1. FFT函数FFT(快速傅里叶变换)函数是MATLAB中最常用的函数之一，它将信号从时域转换到频域。

使用FFT函数，我们可以获取信号的频谱特性，识别信号中的频率成分，并对信号进行滤波等操作。

2. FIR和IIR滤波器设计函数滤波器在信号处理中起到重要的作用。

MATLAB信号处理工具箱提供了FIR 和IIR滤波器设计函数，可以根据需求设计各种滤波器，如低通滤波器、高通滤波器、带通滤波器等。

这些函数包括fir1、fir2、butter、cheby1、cheby2等。
