基于Matlab的信号处理系统与分析

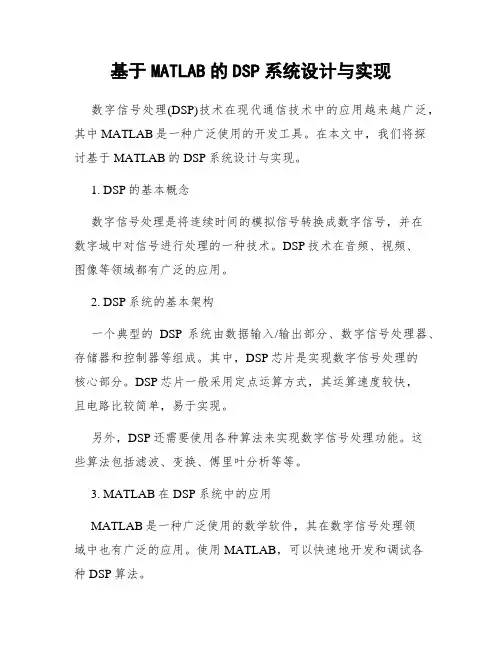

基于MATLAB的DSP系统设计与实现数字信号处理(DSP)技术在现代通信技术中的应用越来越广泛，其中MATLAB是一种广泛使用的开发工具。

在本文中，我们将探讨基于MATLAB的DSP系统设计与实现。

1. DSP的基本概念数字信号处理是将连续时间的模拟信号转换成数字信号，并在数字域中对信号进行处理的一种技术。

DSP技术在音频、视频、图像等领域都有广泛的应用。

2. DSP系统的基本架构一个典型的DSP系统由数据输入/输出部分、数字信号处理器、存储器和控制器等组成。

其中，DSP芯片是实现数字信号处理的核心部分。

DSP芯片一般采用定点运算方式，其运算速度较快，且电路比较简单，易于实现。

另外，DSP还需要使用各种算法来实现数字信号处理功能。

这些算法包括滤波、变换、傅里叶分析等等。

3. MATLAB在DSP系统中的应用MATLAB是一种广泛使用的数学软件，其在数字信号处理领域中也有广泛的应用。

使用MATLAB，可以快速地开发和调试各种DSP算法。

MATLAB提供了丰富的函数库和工具箱，包括数字信号处理工具箱(DSP Toolbox)、信号处理工具箱(Signal Processing Toolbox)等。

这些工具箱提供了各种滤波、变换等数字信号处理算法的实现。

另外，MATLAB也提供了各种绘图和分析工具，方便用户对数字信号进行分析和可视化。

4. DSP系统的设计与实现在基于MATLAB的DSP系统设计与实现过程中，一般需要遵循以下步骤：（1）定义问题：明确数字信号处理系统的输入、输出、处理方式和性能要求等。

（2）算法设计：根据问题的要求，选择合适的数字信号处理算法，并进行算法设计。

（3）算法实现：将算法实现成MATLAB程序，并进行调试和优化。

（4）系统集成：将算法和DSP硬件进行集成并进行测试。

5. 结语基于MATLAB的DSP系统设计与实现可以大大提高数字信号处理的效率和准确性。

在实际应用中，需要对系统进行合理设计和优化，才能达到更好的效果。

基于MATLAB的语音信号处理与识别系统设计与实现一、引言语音信号处理与识别是人工智能领域中的重要研究方向之一，随着深度学习和人工智能技术的不断发展，基于MATLAB的语音信号处理与识别系统设计与实现变得越来越受到关注。

本文将介绍如何利用MATLAB进行语音信号处理与识别系统的设计与实现。

二、MATLAB在语音信号处理中的应用MATLAB作为一种强大的科学计算软件，提供了丰富的工具箱和函数库，可以方便地进行语音信号处理。

在语音信号处理中，MATLAB可以用于语音信号的采集、预处理、特征提取、模型训练等各个环节。

通过MATLAB提供的工具，可以高效地对语音信号进行分析和处理。

三、语音信号处理流程1. 语音信号采集在语音信号处理系统中，首先需要对语音信号进行采集。

通过MATLAB可以实现对声音的录制和采集，获取原始的语音信号数据。

2. 语音信号预处理采集到的语音信号数据通常包含噪声和杂音，需要进行预处理以提高后续处理的准确性。

预处理包括去噪、降噪、滤波等操作，可以有效地净化语音信号数据。

3. 特征提取在语音信号处理中，特征提取是一个关键步骤。

通过MATLAB可以提取出语音信号的频谱特征、时域特征等信息，为后续的模式识别和分类打下基础。

4. 模型训练与识别利用MATLAB可以构建各种机器学习模型和深度学习模型，对提取出的特征进行训练和识别。

通过模型训练，可以实现对不同语音信号的自动识别和分类。

四、基于MATLAB的语音信号处理与识别系统设计1. 系统架构设计基于MATLAB的语音信号处理与识别系统通常包括数据采集模块、预处理模块、特征提取模块、模型训练模块和识别模块。

这些模块相互配合，构成一个完整的系统架构。

2. 界面设计为了方便用户使用，可以在MATLAB中设计用户友好的界面，包括数据输入界面、参数设置界面、结果展示界面等。

良好的界面设计可以提升系统的易用性和用户体验。

五、基于MATLAB的语音信号处理与识别系统实现1. 数据准备首先需要准备好用于训练和测试的语音数据集，包括正样本和负样本。

《数字信号处理》课程设计设计题目：基于MATLAB 的音乐信号处理和分析一、课程设计的目的本课程设计通过对音乐信号的采样、抽取、调制、解调等多种处理过程的理论分析和MATLAB实现，使学生进一步巩固数字信号处理的基本概念、理论、分析方法和实现方法；使学生掌握的基本理论和分析方法知识得到进一步扩展；使学生能有效地将理论和实际紧密结合；增强学生软件编程实现能力和解决实际问题的能力。

二、课程设计基本要求1学会MATLAB 的使用，掌握MATLAB的基本编程语句。

2掌握在Windows 环境下音乐信号采集的方法。

3掌握数字信号处理的基本概念、基本理论和基本方法。

4掌握MATLAB 设计FIR 和IIR 数字滤波器的方法。

5 掌握使用MATLAB处理数字信号、进行频谱分析、设计数字滤波器的编程方法。

三、课程设计内容1、音乐信号的音谱和频谱观察使用windows下的录音机录制一段音乐信号或采用其它软件截取一段音乐信号（要求：时间不超过5s、文件格式为wav文件）①使用wavread语句读取音乐信号，获取抽样率；（注意：读取的信号是双声道信号，即为双列向量，需要分列处理）；②输出音乐信号的波形和频谱，观察现象；③使用sound语句播放音乐信号，注意不同抽样率下的音调变化，解释现象。

Wavread格式说明：[w,fs,b]=wavread(‘语音信号’)，采样值放在向量w中，fs表示采样频率（hz），b表示采样位数。

上机程序：[y,fs,bit]=wavread('I do片段')%读取音乐片段，fs是采样率size(y)%求矩阵的行数和列数y1=y( : ,1);%对信号进行分列处理n1=length(y1);%取y的长度t1=(0:n1-1)/fs;%设置波形图横坐标 figuresubplot(2,1,1);plot(t1,y1); %画出时域波形图 ylabel('幅值');xlabel('时间（s ）'); title('信号波形'); subplot(2,1,2); Y1=fft(y1);w1=2/n1*(0:n1-1);%设置角频率 plot(w1,abs(Y1));%画频谱图 title('信号频谱'); xlabel('数字角频率'); ylabel('幅度'); grid on ;sound(y,fs); 实验结果：123456幅值时间（s ）信号波形信号频谱数字角频率幅值1、通过观察频谱知，选取音乐信号的频谱集中在0~0.7*pi 之间，抽样点数fs=44100;2、当采样频率问原来0.5（0.5*fs ）倍时：音乐片段音调变得非常低沉，无法辨认原声，播放时间变长；抽样频率减小，抽样点数不变时，其分辨力增大，记录长度变长，声音失真。

基于matlab信号分析与处理信号分析与处理是一门重要的学科，它涉及到许多领域，如通信、音频处理、图象处理等。

在信号分析与处理中，Matlab是一种常用的工具，它提供了丰富的函数和工具箱，可以匡助我们进行信号的分析和处理。

首先，我们需要了解信号的基本概念。

信号可以分为连续信号和离散信号两种类型。

连续信号是在时间上是连续变化的，而离散信号则是在时间上是离散的。

在Matlab中，我们可以使用不同的函数来表示和处理这两种类型的信号。

对于连续信号，我们可以使用Matlab中的plot函数来绘制信号的图象。

例如，我们可以使用以下代码来绘制一个正弦信号：```matlabt = 0:0.01:2*pi; % 时间范围为0到2πx = sin(t); % 正弦信号plot(t, x); % 绘制信号图象xlabel('时间'); % 设置x轴标签ylabel('幅度'); % 设置y轴标签title('正弦信号'); % 设置图象标题```对于离散信号，我们可以使用Matlab中的stem函数来绘制信号的图象。

例如，我们可以使用以下代码来绘制一个离散的方波信号：```matlabn = 0:10; % 时间范围为0到10x = square(n); % 方波信号stem(n, x); % 绘制信号图象xlabel('时间'); % 设置x轴标签ylabel('幅度'); % 设置y轴标签title('方波信号'); % 设置图象标题```除了绘制信号的图象，我们还可以对信号进行一系列的分析和处理。

例如，我们可以使用Matlab中的fft函数来进行信号的频谱分析。

以下是一个示例代码：```matlabFs = 1000; % 采样频率为1000Hzt = 0:1/Fs:1; % 时间范围为0到1秒x = sin(2*pi*50*t) + sin(2*pi*120*t); % 两个正弦信号的叠加y = fft(x); % 对信号进行傅里叶变换f = (0:length(y)-1)*Fs/length(y); % 计算频率范围plot(f, abs(y)); % 绘制频谱图象xlabel('频率'); % 设置x轴标签ylabel('幅度'); % 设置y轴标签title('频谱分析'); % 设置图象标题```除了频谱分析，我们还可以对信号进行滤波、降噪、特征提取等处理。

利用Matlab进行数字信号处理与分析数字信号处理是现代通信、控制系统、生物医学工程等领域中不可或缺的重要技术之一。

Matlab作为一种功能强大的科学计算软件，被广泛应用于数字信号处理与分析领域。

本文将介绍如何利用Matlab进行数字信号处理与分析，包括基本概念、常用工具和实际案例分析。

1. 数字信号处理基础在开始介绍如何利用Matlab进行数字信号处理与分析之前，我们首先需要了解一些基础概念。

数字信号是一种离散的信号，可以通过采样和量化得到。

常见的数字信号包括音频信号、图像信号等。

数字信号处理就是对这些数字信号进行处理和分析的过程，包括滤波、频谱分析、时域分析等内容。

2. Matlab在数字信号处理中的应用Matlab提供了丰富的工具箱和函数，可以方便地进行数字信号处理与分析。

其中，Signal Processing Toolbox是Matlab中专门用于信号处理的工具箱，提供了各种滤波器设计、频谱分析、时域分析等功能。

除此之外，Matlab还提供了FFT函数用于快速傅里叶变换，可以高效地计算信号的频谱信息。

3. 数字信号处理实例分析接下来，我们通过一个实际案例来演示如何利用Matlab进行数字信号处理与分析。

假设我们有一个包含噪声的音频文件，我们希望去除噪声并提取出其中的有效信息。

首先，我们可以使用Matlab读取音频文件，并对其进行可视化：示例代码star：编程语言：matlab[y, Fs] = audioread('noisy_audio.wav');t = (0:length(y)-1)/Fs;plot(t, y);xlabel('Time (s)');ylabel('Amplitude');title('Noisy Audio Signal');示例代码end接下来，我们可以利用滤波器对音频信号进行去噪处理：示例代码star：编程语言：matlabDesign a lowpass filterorder = 8;fc = 4000;[b, a] = butter(order, fc/(Fs/2), 'low');Apply the filter to the noisy audio signaly_filtered = filtfilt(b, a, y);Plot the filtered audio signalplot(t, y_filtered);xlabel('Time (s)');ylabel('Amplitude');title('Filtered Audio Signal');示例代码end通过以上代码，我们成功对音频信号进行了去噪处理，并得到了滤波后的音频信号。

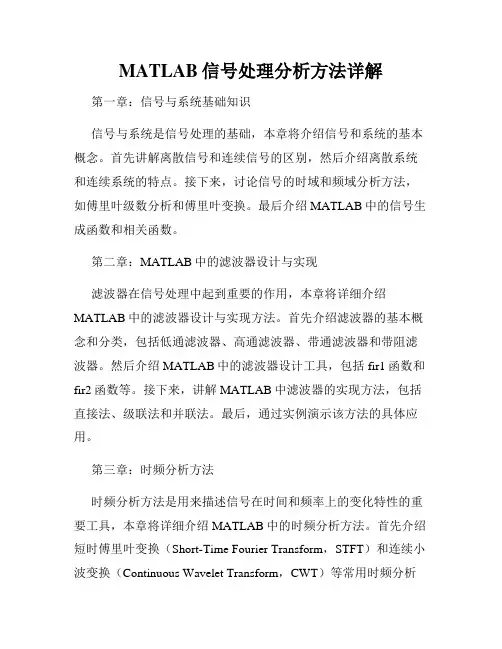

MATLAB信号处理分析方法详解第一章：信号与系统基础知识信号与系统是信号处理的基础，本章将介绍信号和系统的基本概念。

首先讲解离散信号和连续信号的区别，然后介绍离散系统和连续系统的特点。

接下来，讨论信号的时域和频域分析方法，如傅里叶级数分析和傅里叶变换。

最后介绍MATLAB中的信号生成函数和相关函数。

第二章：MATLAB中的滤波器设计与实现滤波器在信号处理中起到重要的作用，本章将详细介绍MATLAB中的滤波器设计与实现方法。

首先介绍滤波器的基本概念和分类，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

然后介绍MATLAB中的滤波器设计工具，包括fir1函数和fir2函数等。

接下来，讲解MATLAB中滤波器的实现方法，包括直接法、级联法和并联法。

最后，通过实例演示该方法的具体应用。

第三章：时频分析方法时频分析方法是用来描述信号在时间和频率上的变化特性的重要工具，本章将详细介绍MATLAB中的时频分析方法。

首先介绍短时傅里叶变换（Short-Time Fourier Transform，STFT）和连续小波变换（Continuous Wavelet Transform，CWT）等常用时频分析方法的原理和特点。

然后介绍MATLAB中相应的函数和工具箱，如spectrogram函数和cwt函数。

接下来，通过实例演示这些方法在信号处理中的应用。

第四章：谱分析方法谱分析是用来研究信号频谱特性的方法，本章将详细介绍MATLAB中的谱分析方法。

首先介绍基于傅里叶变换的频谱分析方法，如功率谱密度估计和相关函数估计。

然后介绍MATLAB中相关的函数，如pwelch函数和cpsd函数。

接下来，介绍基于自相关函数的自谱估计和互谱估计方法。

最后，通过实例演示这些方法在信号处理中的应用。

第五章：数字滤波器设计与实现数字滤波器是数字信号处理中常用的工具，本章将详细介绍MATLAB中的数字滤波器设计与实现方法。

首先介绍数字滤波器的基本概念和分类，包括IIR滤波器和FIR滤波器。

利用MATLAB进行心电图信号处理与分析心电图（Electrocardiogram，简称ECG）是一种记录心脏电活动的重要手段，通过对心电图信号的处理与分析可以帮助医生判断患者的心脏健康状况。

MATLAB作为一种功能强大的科学计算软件，被广泛运用于心电图信号处理与分析领域。

本文将介绍如何利用MATLAB进行心电图信号处理与分析，包括信号预处理、特征提取、心率检测等内容。

1. 信号预处理在进行心电图信号处理之前，首先需要对原始信号进行预处理，以提高后续分析的准确性和可靠性。

常见的信号预处理方法包括滤波、去噪和基线漂移校正等。

1.1 滤波滤波是信号处理中常用的技术，可以去除信号中的噪声和干扰，保留有用的信息。

在心电图信号处理中，常用的滤波方法包括低通滤波、高通滤波和带通滤波等。

MATLAB提供了丰富的滤波函数和工具箱，可以方便地实现各种滤波操作。

1.2 去噪心电图信号往往受到各种干扰和噪声的影响，如肌肉运动、呼吸运动等。

去噪是信号预处理中至关重要的一步，可以有效提取出心电活动的真实信息。

MATLAB中有多种去噪算法可供选择，如小波去噪、均值滤波等。

1.3 基线漂移校正基线漂移是指心电图信号中由于各种原因引起的直流成分变化，会影响后续特征提取和分析的准确性。

在预处理阶段需要对基线漂移进行校正，以保证后续分析结果的可靠性。

MATLAB提供了多种基线漂移校正方法，如多项式拟合、小波变换等。

2. 特征提取特征提取是对经过预处理的心电图信号进行进一步分析和抽取有意义的特征信息。

常见的特征包括R峰位置、QRS波群宽度、ST段变化等，这些特征可以反映心脏活动的规律和异常情况。

2.1 R峰检测R峰是心电图中QRS波群中最高点对应的峰值，通常用于计算心率和分析心脏节律。

MATLAB提供了多种R峰检测算法，如基于阈值法、基于波形相似性比较法等。

通过R峰检测可以准确计算心率，并进一步分析心脏节律是否规律。

2.2 QRS波群特征提取除了R峰位置外，QRS波群中的形态和宽度也包含了丰富的信息。

摘要拉普拉斯变换（Laplace Transform)，是工程数学中常用的一种积分变换。

它是为简化计算而建立的实变量函数和复变量函数间的一种函数变换。

对一个实变量函数作拉普拉斯变换，并在复数域中作各种运算，再将运算结果作拉普拉斯反变换来求得实数域中的相应结果，往往比直接在实数域中求出同样的结果在计算上容易得多。

拉普拉斯变换的这种运算步骤对于求解线性微分方程尤为有效，它可把微分方程化为容易求解的代数方程来处理，从而使计算简化。

在经典控制理论中，对控制系统的分析和综合，都是建立在拉普拉斯变换的基础上的。

引入拉普拉斯变换的一个主要优点，是可采用传递函数代替微分方程来描述系统的特性。

这就为采用直观和简便的图解方法来确定控制系统的整个特性（见信号流程图、动态结构图）、分析控制系统的运动过程（见奈奎斯特稳定判据、根轨迹法），以及综合控制系统的校正装置（见控制系统校正方法）提供了可能性。

拉普拉斯变换在工程学上的应用：应用拉普拉斯变换解常变量齐次微分方程，可以将微分方程化为代数方程，使问题得以解决。

在工程学上，拉普拉斯变换的重大意义在于：将一个信号从时域上，转换为复频域（s域）上来表示；在线性系统，控制自动化上都有广泛的应用。

关键词：拉普拉斯变换，拉普拉斯反变换，拉普拉斯变换幅度曲面，MATLAB目录绪论 (3)（一）MATLAB软件简介 (3)（二）课程设计意义及目的 (3)设计原理 (4)（一）拉普拉斯变换 (4)（二）拉普拉斯反变换 (4)课程设计 (7)（一）拉普拉斯变换的MATLAB实现 (7)（二）拉普拉斯的反变换的MATLAB实现 (7)(三)通过MATLAB实现拉普拉斯变换曲面图 (9)致谢 (12)参考文献： (12)绪论（一）MATLAB软件简介MATLAB（矩阵实验室）是MatrixLaboratory的缩写，是一款由美国The Mathworks 公司出品的商业数学软件。

MATLAB是一种用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。
