料带和五金冲压件来料检验标准

前后、壳/底部段差0.8 mm以上0.8 mm以上 1.5 缝隙0.8 mm以上0.5 mm以上 1 变形度＞1.5% ＞1.5% 1底座缝隙0.8 mm以上0.8 mm以上 1 段差 1.0mm以上 1.0mm以上 1.5 变形度＞1.5% ＞1.5% 1支架缝隙0.8 mm以上0.8 mm以上 1 段差 1.0 mm以上 1.0mm以上 1.5 变形度＞1.5% ＞1.5% 19.可靠性试验五金工件表面所做的喷油、喷粉、电镀处理和印刷文字均要做如下的验证：9）1附着力试验9）1.1试验工具a.刀片b.胶纸推荐使用3M公司的型号为600的胶纸,或黏性与之相当的其它胶带.c.橡皮擦普通型，无特殊要求。

9）1.2试验方法用刀片将被试验的表面划横、竖间隔为1.5mm的划痕各11条,共计100个方格。

将胶纸贴在方格上面并用橡皮擦把胶纸与被测面完全压紧，10~15秒内90°角迅速拉起胶带，连续5次。

* 注意点：划方格时，一定要将喷涂、电镀层完全划透。

9）1.3判定方法划痕边缘及交点处部份脱漆，受影响区域＞10%判定为不良；印刷文字脱落线宽缺口＞线宽的2倍判定为不合格。

9）2耐酒精试验9）2.1试验工具a.砝码（重量1kg±5%，测试端的面积1cm²）b.酒精（医用，浓度76.9%~81.4%）c.棉布（医用纱布）9）2.2试验方法把酒精（约0.5ml）涂擦于需要测试的喷油、喷粉、电镀处理层或印刷文字表面，放置3分钟；将棉布包裹于砝码的测试头，并醮上酒精，把砝码放在需要测试的位置，以2秒钟一个往复的速度（行程30mm），摩擦30个来回。

9）2.3判定方法喷油、喷粉、电镀处理层外观不能有脱漆、起泡、露底、变色等不良，印刷文字应清晰可辨。

9）3铅笔硬度试验9）3.1试验工具a.中华牌高级绘图铅笔，硬度为2H。

b.简易硬度试验装置（砝码重量1kg）方格间隔1.5mmc.细砂纸普通型，用来磨铅笔芯。

五金冲压件检验标准
摘要：
一、五金冲压件的检验标准概述
二、五金冲压件的检验方法
三、五金冲压件的检验标准实施
四、五金冲压件的检验标准对产品质量的重要性
正文：
一、五金冲压件的检验标准概述
五金冲压件是一种通过冲压和塑性变形方式加工而成的零件，其检验标准主要针对其尺寸、形状、表面质量等方面。

五金冲压件的检验标准在我国得到了广泛的应用和实施，对于保证产品质量、提高生产效率和降低生产成本都具有重要的作用。

二、五金冲压件的检验方法
五金冲压件的检验方法主要包括以下几种：
1.图纸检验：通过比对零件图纸和检验指导书，检查冲压件的尺寸、形状和表面质量是否符合要求。

2.样件检验：通过与样件进行比对，检查冲压件的质量是否达到要求。

3.检具检验：利用专用检具进行检验，如卡尺、千分尺等。

4.激光切割检验：对于采用激光切割的五金冲压件，可以通过检查切割边缘的光滑度和精度来检验其质量。

5.表面质量检验：检查冲压件的表面是否有毛刺、氧化、刮伤等质量问
题。

三、五金冲压件的检验标准实施
在实施五金冲压件的检验标准时，应结合客户的质量要求和行业标准，制定相应的检验标准，并在生产过程中的各个环节进行实施。

同时，对于检验不合格的冲压件，应及时进行整改或报废，避免流入市场。

四、五金冲压件的检验标准对产品质量的重要性
五金冲压件的检验标准对于保证产品质量具有重要作用。

首先，检验标准可以明确产品质量的要求，为生产提供指导；其次，检验标准可以确保生产过程中的质量问题得到及时发现和处理；最后，检验标准有助于提高消费者的信任度和满意度，提升产品的市场竞争力。

五金冲压件检验标准五金冲压件是指利用模具将金属板材、管材等进行冲压、弯曲、拉伸、压缩等加工工艺制成的零部件。

在五金冲压件的生产过程中，检验是非常重要的环节，它直接关系到产品的质量和安全性。

因此，制定和执行严格的五金冲压件检验标准是十分必要的。

首先，五金冲压件的外观质量是需要进行检验的重点之一。

在外观检验中，应当注意观察产品表面是否有明显的划痕、凹陷、氧化、变形等缺陷，同时要检查产品的尺寸、形状、平整度和表面光洁度是否符合要求。

外观质量的合格与否直接影响到产品的美观程度和使用寿命，因此外观检验应当十分严格。

其次，五金冲压件的尺寸精度也是需要进行严格检验的内容之一。

在尺寸检验中，应当使用合适的测量工具，如千分尺、游标卡尺等，对产品的长度、宽度、厚度等尺寸进行精确测量，并与设计图纸进行对比，确保产品的尺寸精度符合要求。

尺寸精度的合格与否直接关系到产品的装配性能和使用效果，因此尺寸检验也是十分重要的。

另外，五金冲压件的材料成分和力学性能也是需要进行检验的重点内容之一。

在材料成分检验中，应当使用化学分析仪器对产品的材料成分进行分析，确保其符合相关标准和要求。

在力学性能检验中，应当使用拉力试验机、硬度计等设备对产品的抗拉强度、硬度等性能进行测试，确保产品的力学性能符合要求。

材料成分和力学性能的合格与否直接关系到产品的使用安全性和可靠性，因此这两项检验也是十分关键的。

最后，五金冲压件的表面涂装和防腐蚀性能也是需要进行检验的重要内容之一。

在表面涂装检验中，应当对产品的喷涂、镀层等涂装工艺进行检查，确保其涂层的厚度、附着力、颜色等性能符合要求。

在防腐蚀性能检验中，应当使用盐雾试验箱等设备对产品的防腐蚀性能进行测试，确保产品能够在恶劣环境下具有良好的防腐蚀性能。

表面涂装和防腐蚀性能的合格与否直接关系到产品的使用寿命和环境适应性，因此这两项检验也是非常重要的。

综上所述，五金冲压件的检验工作是非常重要的，它直接关系到产品的质量和安全性。

五金冲压件检验标准五金冲压件是制造业中常见的零部件，其质量直接关系到产品的使用性能和安全性。

为了保证五金冲压件的质量，必须对其进行严格的检验。

本文将介绍五金冲压件的检验标准，以便相关人员能够正确进行检验工作。

一、外观检验。

外观检验是五金冲压件检验的第一道工序，主要包括表面平整度、表面无损伤、表面无氧化等方面。

在外观检验中，应该使用肉眼和辅助工具进行检查，确保五金冲压件的外观符合要求。

二、尺寸检验。

尺寸检验是五金冲压件检验的重要环节，主要包括尺寸精度、尺寸偏差、尺寸一致性等方面。

在尺寸检验中，应该使用专业的测量工具，如千分尺、游标卡尺等，确保五金冲压件的尺寸符合要求。

三、材料检验。

材料检验是五金冲压件检验的基础，主要包括材料成分、材料硬度、材料强度等方面。

在材料检验中，应该使用化学分析仪、硬度计、拉伸试验机等设备，确保五金冲压件的材料符合要求。

四、功能性能检验。

功能性能检验是五金冲压件检验的关键，主要包括耐磨性、耐腐蚀性、承载能力等方面。

在功能性能检验中，应该使用专业的测试设备，如磨损试验机、盐雾试验箱、拉力试验机等，确保五金冲压件的功能性能符合要求。

五、包装检验。

包装检验是五金冲压件检验的最后一道工序，主要包括包装完整性、包装标识、包装数量等方面。

在包装检验中，应该对五金冲压件的包装进行全面检查，确保包装符合运输和储存的要求。

综上所述，五金冲压件的检验标准涉及外观、尺寸、材料、功能性能和包装等多个方面，必须严格按照标准操作，确保产品质量。

只有通过严格的检验，才能确保五金冲压件的质量稳定，为客户提供优质的产品。

希望相关人员能够严格按照本文介绍的检验标准进行操作，确保五金冲压件的质量，提升企业竞争力。

五金冲压件检验标准一、目的本标准规定了五金冲压件的检验项目、方法和要求，以确保产品质量符合规定要求。

二、检验项目及标准1. 尺寸检验（1）检查五金冲压件的尺寸是否符合设计图纸要求。

（2）使用卡尺、千分尺、塞尺等测量工具对五金冲压件的尺寸进行测量，并记录测量数据。

（3）检查五金冲压件的公差是否符合设计要求。

2. 外观检验（1）检查五金冲压件的表面是否有划痕、压印、变形等缺陷。

（2）观察五金冲压件的颜色、光泽是否符合设计要求。

（3）检查五金冲压件的边缘是否光滑、整齐，无毛刺、飞边等缺陷。

3. 材质检验（1）检查五金冲压件的材料是否符合设计要求。

（2）通过化验、光谱分析等方法对五金冲压件的材质进行检验，确保其符合产品质量标准。

4. 强度检验（1）测试五金冲压件的强度是否符合设计要求。

（2）通过拉伸试验、弯曲试验、冲击试验等方法对五金冲压件的强度进行检验，确保其能够承受预定的载荷和压力。

5. 功能性检验（1）检查五金冲压件的功能是否符合设计要求。

（2）对五金冲压件进行装配和调试，检查其是否能够正常工作。

6. 可靠性检验（1）测试五金冲压件的可靠性是否符合设计要求。

（2）通过在正常条件下进行长时间工作测试，观察五金冲压件是否存在失效或性能下降现象。

7. 安全性检验（1）检查五金冲压件是否存在安全隐患。

（2）通过模拟实际使用环境，对五金冲压件进行安全性能测试，如防爆、防腐蚀等测试。

8. 包装检验（1）检查五金冲压件的包装是否符合保护产品完整性及安全性的要求。

（2）观察包装材料、标识、防潮、防震等措施是否符合相关标准和客户要求。

五金件来料检验标准五金件是指以金属材料为原料，通过加工制造而成的各种金属零部件，广泛应用于机械设备、汽车、航空航天、家电等各个领域。

为了确保产品质量，保障产品的可靠性和稳定性，对五金件的来料进行检验是非常重要的。

本文将介绍五金件来料检验标准的相关内容。

一、外观检验。

1. 表面质量，检查五金件表面是否有明显的划痕、凹陷、氧化、锈蚀等缺陷。

2. 尺寸精度，使用尺、卡尺等工具进行测量，检查五金件的尺寸是否符合要求。

3. 几何形状，通过视觉检查或使用相关测量工具，检查五金件的几何形状是否符合设计要求。

二、化学成分检验。

1. 使用化学分析仪器对五金件的材料成分进行检测，确保其符合相关标准要求。

2. 检查五金件的硬度是否符合设计要求，以保证其使用性能。

三、力学性能检验。

1. 使用拉力试验机、冲击试验机等设备，对五金件的拉伸强度、屈服强度、冲击韧性等力学性能进行检验。

2. 检查五金件的螺纹连接、焊接等部位的强度和密封性能。

四、表面处理检验。

1. 对五金件的表面处理工艺进行检验，包括镀层、喷涂、阳极氧化等，确保其表面质量和耐腐蚀性能。

2. 检查五金件的表面粗糙度、光洁度等指标是否符合要求。

五、包装检验。

1. 检查五金件的包装是否完好，防止在运输过程中发生损坏。

2. 核对包装标识、标牌等信息是否准确清晰。

六、其他特殊要求检验。

根据具体的五金件产品特点和客户要求，可能还需要进行其他特殊要求的检验，如密封性能、耐磨性能、耐腐蚀性能等。

在进行五金件来料检验时，需要严格按照相关标准和技术要求进行操作，确保检验结果的准确性和可靠性。

同时，对于检验过程中发现的不合格品，应及时进行处理和反馈，以确保产品质量的稳定和可靠。

总之，五金件来料检验是保障产品质量的重要环节，只有严格按照标准要求进行检验，才能有效地提高产品质量，满足客户的需求，赢得市场的信赖。

希望本文所介绍的五金件来料检验标准能够为相关行业提供一些参考和帮助。

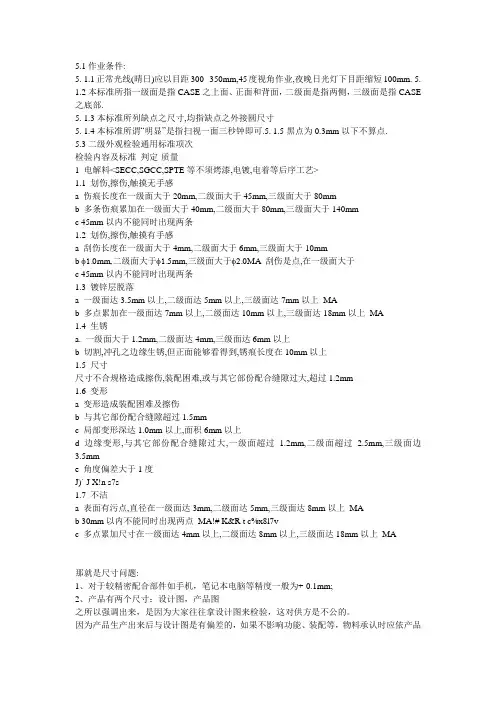

5.1作业条件:5. 1.1正常光线(晴日)应以目距300--350mm,45度视角作业,夜晚日光灯下目距缩短100mm. 5.1.2本标准所指一级面是指CASE之上面、正面和背面，二级面是指两侧，三级面是指CASE 之底部.5. 1.3本标准所列缺点之尺寸,均指缺点之外接圆尺寸5. 1.4本标准所谓“明显”是指扫视一面三秒钟即可.5. 1.5黑点为0.3mm以下不算点.5.3二级外观检验通用标准项次检验内容及标准判定-质量1 电解料<SECC,SGCC,SPTE等不须烤漆,电镀,电着等后序工艺>1.1 划伤,擦伤,触摸无手感a 伤痕长度在一级面大于20mm,二级面大于45mm,三级面大于80mmb 多条伤痕累加在一级面大于40mm,二级面大于80mm,三级面大于140mmc 45mm以内不能同时出现两条1.2 划伤,擦伤,触摸有手感a 刮伤长度在一级面大于4mm,二级面大于6mm,三级面大于10mmb φ1.0mm,二级面大于φ1.5mm,三级面大于φ2.0MA 刮伤是点,在一级面大于c 45mm以内不能同时出现两条1.3 镀锌层脱落a 一级面达3.5mm以上,二级面达5mm以上,三级面达7mm以上MAb 多点累加在一级面达7mm以上,二级面达10mm以上,三级面达18mm以上MA1.4 生锈a. 一级面大于1.2mm,二级面达4mm,三级面达6mm以上b 切割,冲孔之边缘生锈,但正面能够看得到,锈痕长度在10mm以上1.5 尺寸尺寸不合规格造成擦伤,装配困难,或与其它部份配合缝隙过大,超过1.2mm1.6 变形a 变形造成装配困难及擦伤b 与其它部份配合缝隙超过1.5mmc 局部变形深达1.0mm以上,面积6mm以上d 边缘变形,与其它部份配合缝隙过大,一级面超过 1.2mm,二级面超过 2.5mm,三级面边3.5mme 角度偏差大于1度J)` J X!n s7s1.7 不洁a 表面有污点,直径在一级面达3mm,二级面达5mm,三级面达8mm以上MAb 30mm以内不能同时出现两点MA!# K&R t c%x8l7vc 多点累加尺寸在一级面达4mm以上,二级面达8mm以上,三级面达18mm以上MA那就是尺寸问题:1、对于较精密配合部件如手机，笔记本电脑等精度一般为+-0.1mm;2、产品有两个尺寸：设计图，产品图之所以强调出来，是因为大家往往拿设计图来检验，这对供方是不公的。

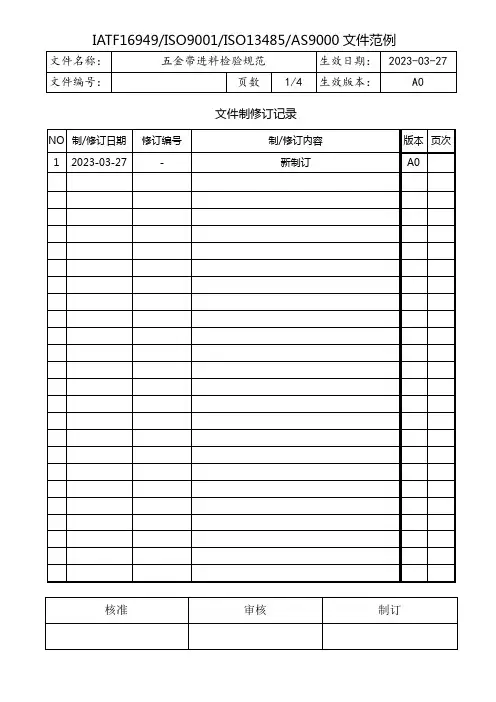

文件制修订记录1、检验依据原材料技术要求、五金带进料检验规范。

2、来料初检来料由仓库开立送检单，IQC接单后应首先对物料进行初检，对来料名称、规格型号、牌号、数量、质量保证书、环保证明书等进行核对，对各物料规格进行随机抽样一件，开封检查来料硬度、尺寸是否符合要求、表面应无氧化、脱层、翻边、扎痕、破损、表面不光洁等异常现象，同时记录于检验记录单，若发现以上异常应立即开立品质异常处理单上报上级部门进行审核，审核结果出现退货由检验员与仓库进行退货处理事宜。

检验方案如下：A、在每件料带中任取一段（距端部100㎜内除外），样段尺寸为：长度大或于等于100㎜，宽度为原供货尺寸。

B、在样段约100㎜长度范围内和边距不小于5㎜处测量斜对角两点的厚度（如下图示）。

距端部≥100㎜≥100㎜距端部≥100㎜3、初检试产初检合格后由检验员将样段材料转交生产车间进行试料，由试料车间对试料进行试生产。

3、试件检验试料完成后，由试料车间将成型产品（完全完好不少于一模）交送IQC进行外观、尺寸破坏性等检验、外观应无，折痕断裂、表面不光洁等不良现象，破坏性试验应对成型产品进行90度弯曲循环，来回一次，试件不得出现易脆裂等现象，同时将检验结果记录于检验记录单。

4、成品组装检验完成后将试品进行成品组装，并对组装后成品进行尺寸检验，并如实对检验结果记录于检验记录单。

5、实验室试验IQC检验完成后应将试件及检验通知单转送试验室进行相关试验。

如高低温试验、耐焊接试验等，并将试验结果如实记录于检验通知单，并进行判定，将检验记录单，送检单交由品质部负责人签字确认，由检验负责人将送检单回执仓库作为物料入库、退货之依据，检验联由IQC存档。

6、检验判定检验结果完全符合要求则判定为合格，并对物料进行合格标识，若产品状况出现任一条件不相符，应判定为不合格处理，在检验通知单及异常通知单上描述不合格原因及处理要求，对物料进行不良标识，如实对送检单进行判定返送仓库，并协作仓库办理退货处理。

股份有限公司TECHNOLOGY CO.,LTD料带和五金冲压件来料检验标准文件编号： SCT/JY 8.2-61版本： A.0生效日期： 2011-7-19拟制：审核：批准：目录封面 (1)目录 (2)修订履历 (3)1.目的 (4)2.适用范围 (4)3.职责 (4)4.引用文件 (4)5.检验仪器设备 (4)6.抽样标准 (4)7. 定义 (4)7.1 缺陷分类 (4)7.2 不合格品分类 (4)7.3 料带和五金冲压件外观不良缺陷定义 (4)7.4 五金冲压件组装不良缺陷定义 (5)8. 检验条件 (6)9. 检验内容 (6)9.1 外置天线料带和五金冲压件检验方法 (6)9.2 内置天线料带和五金冲压件检验方法 (6)9.3 包装检验 (7)9.4 检验标准 (7)9.5 可靠性标准 (8)9.6 RoHS (8)日期修改内容概述状态修改人审核人批准人2011.7.19 制定新标准 A.0 邓少云莫冬秋王海波1. 目的统一公司料带和五金冲压件品质标准，为来料检验及其品质判定提供依据，确保来料检验的顺利进行。

2. 适用范围适用于本公司所有料带和五金冲压件来料的检验及其品质判定。

3. 职责本检验标准由品管部制定和修订升版，由品管部IQC负责执行。

4. 引用文件GB2828-2003 II抽样计划表、工程图纸、工程样板。

5. 检验仪器设备游标卡尺、投影仪、千分尺、角度尺、塞规、弹力测试仪、盐雾试验机、烙铁。

6. 抽样标准:6.1 正常检验：外观依据GB/T 2828.1-2003 正常检检一次抽样方案，AQL订定为CRITICAL 0 ,MAJOR 0.25 及MINOR1.0，尺寸每批抽测5PCS,每种电性能、可靠性测试每批抽测3PCS,RoHS每批抽测1PCS.6.2 加严检验：外观依据GB/T 2828.1-2003 加严检检一次抽样方案，AQL订定为CRITICAL 0 ,MAJOR 0.25 及MINOR1.0，尺寸每批抽测5PCS,每种电性能、可靠性测试每批抽测3PCS,RoHS每批抽测1PCS.6.3 呆滞料：外观依据GB/T 2828.1-2003 正常检检一次抽样方案，CRITICAL：0 ；MAJOR：0.15；MINOR：0.65。

一、适用范围：本检验标准适用于苏州宏科金属制品有限公司以下物料之进料检验：※板材：铝板、镀锌板、黄铜板、紫铜板、电解板、铁板、不锈钢带、马口铁）。

※外协加工：镀锡、镀镍、镀锌、铜钝化、阳极氧化、氧化发黑、喷涂等其它电镀件及外购螺母、螺柱。

※各种型材：铝型材、铜排。

※PC板(绝缘隔热板)。

※电子元器件:PTC片、温控器、熔断器、连接线等PTC组装原材料。

※塑胶类:左右支架、盖板、塞头、绝缘片、云母片。

※五金类:五金支架、电极板、插销等。

※铁丝:铁线材。

同时对物料中ROHS环境有害物质进行管制。

二、抽样方法：依据MIL-STD-105E 正常“Ⅱ”级抽样，必要时可采用加严抽样。

AQL： CRI=0 MAJ=0.65 MIN=1.5.对各种板材采用特殊规定：每批板材进料检验，每批来料抽样1PCS，若发现有一项主要缺陷时，则依实际情况加严抽检至5PCS，如再发现主缺陷时，判定拒收。

三、检验范围：1.产品包装2.外观3.尺寸4.角度5.性能6.适配7.检测要求：尺寸测量、角度测量、拉力测试、膜厚（参照供应商膜厚检测报告）附着力测试、可焊性测试、盐雾测试、平面度测试、电气强度测试、导通测试、耐温测试及其它特殊需要性能测试（客户有特殊要求按客户标准增加检测项目）。

四、测量设备：1.平台、游标卡尺、千分尺、米尺、万能角度尺、高度尺、针规、薄厚塞规、半径规、百分表、投影仪、导电率测试仪、耐压测试仪、盐雾测试机、拉力器、锡炉、数显干燥箱、专用检具、适配样品等检测工具。

2.目视检查要求30厘米45度角，灯光照明800---1200流明，观察5-10秒。

五、检查项目：1.板材（铝板、镀锌板、黄铜板、紫铜板、电解板、铁板、不锈钢带、马口铁）。

2.外协产品：镀锡、镀镍、镀锌、铜钝化、阳极氧化、氧化发黑、喷涂等其它电镀件及外购螺母、螺柱。

3.各种型材（铝型材、铜排）4.PC板(绝缘隔热板)5、电子元器件（PTC片、温控器、熔断器、连接线）6.塑胶类（左右支架、盖板、塞头、绝缘片、云母片）7.五金类（五金支架、电极板、插销等）8.铁丝（铁线材）此类材料只测直径；直径符合订货要求，粗细均匀一致即可。

五金来料检验规范文件编号：ACT-QEW-QC-006生效日期：2012-03-011.目的为确保原材料质量，制定本规范。

2.范围本规范适用于公司所有的外购件，具体如下：2.1原材料：各种钢板、钢条、圆钢、方管、钢管、型材、线材、铝合金、喷粉、塑胶等。

2.2标准件：所有用于产品的紧固件、轴承等标准件。

2.3成品及半成品：电机、齿轮、五金冲压件、铝合金压铸件、喷油、电镀件、礼堂椅等。

2.4生产辅料。

3.检验项目：3.1重要检验项目；各种板材、型材、紧固件的线形尺寸，电机功能要求。

3.2一般检验项目：各种材料的表面质量；3.3免检项目：生产辅料。

3.4验证项目：各种材料的化学成份，4.引用标准:下列标准包含的条文,通过在本标准中的引用而成本标准的条文,使用时应考虑使用下列标准最新版本的可能性.GB/T 708-1988 冷轧板的外形尺寸、厚度允许偏差GB/T 709-2006 热扎轧板的外形尺寸、厚度允许偏差GB/T 699-1999 优质碳素结构钢GB./T1804-2000 线性尺寸的未注公差GB/T3194-1998 铝及铝合金板材的宽度及长度和允许偏差GB/T3190-1996 变形铝及铝合金化学成分GB/T13818-1992 压铸锌合金五金来料检验规范文件编号：ACT-QEW-QC-006生效日期：2012-03-01GB/T1220-1992 不锈钢棒GB/T 4226-1992 不锈钢冷加工钢棒GB/T 905-1994 冷拉圆钢GB/T818-2000 十字槽盘头螺钉GB/T819.1-2000 十字槽盘头螺钉第一部分：钢4.8级GB93-1987 弹垫圈的技术要求5.检验方式检验方式参照抽样计划作业指导书。
