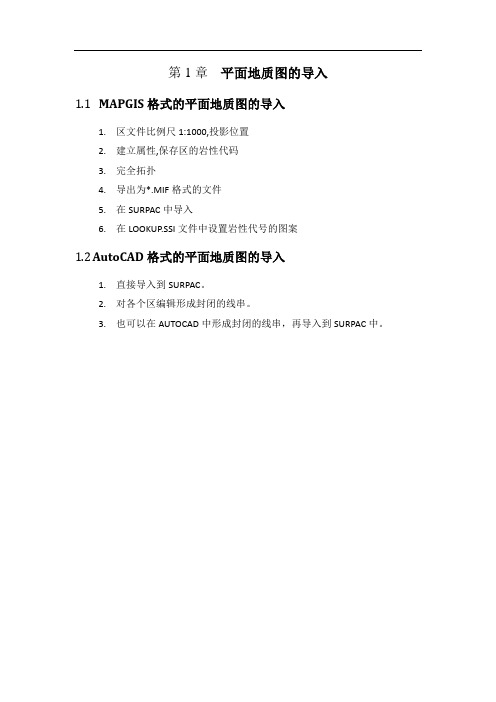

第 1 章平面地质图的导入1.1MAPGIS格式的平面地质图的导入1.区文件比例尺1:1000,投影位置2.建立属性,保存区的岩性代码3.完全拓扑4.导出为*.MIF格式的文件5.在SURPAC中导入6.在LOOKUP.SSI文件中设置岩性代号的图案1.2A utoCAD格式的平面地质图的导入1.直接导入到SURPAC。
2.对各个区编辑形成封闭的线串。
3.也可以在AUTOCAD中形成封闭的线串，再导入到SURPAC中。
第 2 章露采坑数据2.1MAPGIS 格式的露采坑数据导入到SURPAC中,点赋高程,连接坡顶、坡底线2.2A utoCAD 格式的露采坑数据导入到SURPAC中,点赋高程第 3 章支距法测量3.1数据录入根据支距法测量的作业特点，结合SURPAC软件的一些特性，支距法测量的数据以EXCEL表的形式录入，表的录入格式见“支距法测量.xls”。
测站坐标表存贮为.CSV格式后，可直接导入到测量数据库中。
说明：测站类型：填“UG”，代表地下矿测量；高差：如果矿山采用两套测量系统时的高差，在此填“0”；后视方位：后视方位角，单位为弧度。
导入后以度分秒的形式显示。
2、将“支距法测量”目录设定为SURPAC软件的当前工作目录。
将“m_支距法测量形成圆弧拱.tbc”双击即可得到圆拱形的坑道断面。
用建立实体模型的功能形成巷道实体。
3、支距法.sdb和支距法.mdb两个文件是由124-1、124-2、9S12三个测点建的测量数据库样例。
4、新观测的地下测站，可以用测理数据库中的“测量》井下测量》地下导线”的功能，将观测数据填入后可以计算新测点的坐标，并添加到数据库中。

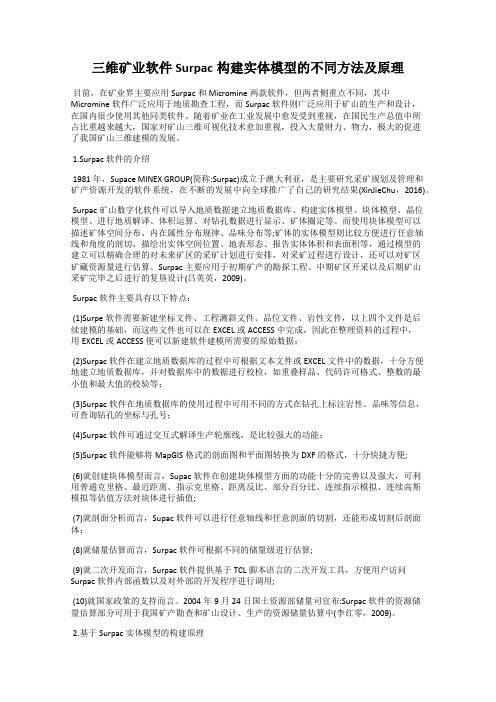

三维矿业软件Surpac构建实体模型的不同方法及原理目前，在矿业界主要应用Surpac和Micromine两款软件，但两者侧重点不同，其中Micromine软件广泛应用于地质勘查工程，而Surpac软件则广泛应用于矿山的生产和设计，在国内很少使用其他同类软件。
随着矿业在工业发展中愈发受到重视，在国民生产总值中所占比重越来越大，国家对矿山三维可视化技术愈加重视，投入大量财力、物力，极大的促进了我国矿山三维建模的发展。
1.Surpac软件的介绍1981年，Supace MINEX GROUP(简称:Surpac)成立于澳大利亚，是主要研究采矿规划及管理和矿产资源开发的软件系统，在不断的发展中向全球推广了自己的研究结果(XinJieChu，2016)。
Surpac矿山数字化软件可以导入地质数据建立地质数据库、构建实体模型、块体模型、晶位模型、进行地质解译、体积运算、对钻孔数据进行显示、矿体圈定等。
而使用块体模型可以描述矿体空间分布、内在属性分布规律、品味分布等;矿体的实体模型则比较方便进行任意轴线和角度的剖切、描绘出实体空间位置、地表形态、报告实体体积和表面积等，通过模型的建立可以精确合理的对未来矿区的采矿计划进行安排，对采矿过程进行设计，还可以对矿区矿藏资源量进行估算、Surpac主要应用于初期矿产的勘探工程、中期矿区开采以及后期矿山采矿完毕之后进行的复垦设计(吕英英，2009)。
Surpac软件主要具有以下特点：(1)Surpe软件需要新建坐标文件、工程测斜文件、品位文件、岩性文件，以上四个文件是后续建模的基础，而这些文件也可以在EXCEL或ACCESS中完成，因此在整理资料的过程中，用EXCEL或ACCESS便可以新建软件建模所需要的原始数据；(2)Surpac软件在建立地质数据库的过程中可根据文本文件或EXCEL文件中的数据，十分方便地建立地质数据库，并对数据库中的数据进行校检，如重叠样品、代码许可格式、整数的最小值和最大值的校验等；(3)Surpac软件在地质数据库的使用过程中可用不同的方式在钻孔上标注岩性、品味等信息，可查询钻孔的坐标与孔号；(4)Surpac软件可通过交互式解译生产轮廓线，是比较强大的功能；(5)Surpac软件能够将MapGIS格式的剖面图和平面图转换为DXF的格式，十分快捷方便;(6)就创建块体模型而言，Supac软件在创建块体模型方面的功能十分的完善以及强大，可利用普通克里格、最近距离、指示克里格、距离反比、部分百分比、连续指示模拟、连续高斯模拟等估值方法对块体进行插值;(7)就剖面分析而言，Supac软件可以进行任意轴线和任意剖面的切割，还能形成切割后剖面体；(8)就储量估算而言，Surpac软件可根据不同的储量级进行估算;(9)就二次开发而言，Surpac软件提供基于TCL脚本语言的二次开发工具，方便用户访问Surpac软件内部函数以及对外部的开发程序进行调用;(10)就国家政策的支持而言。

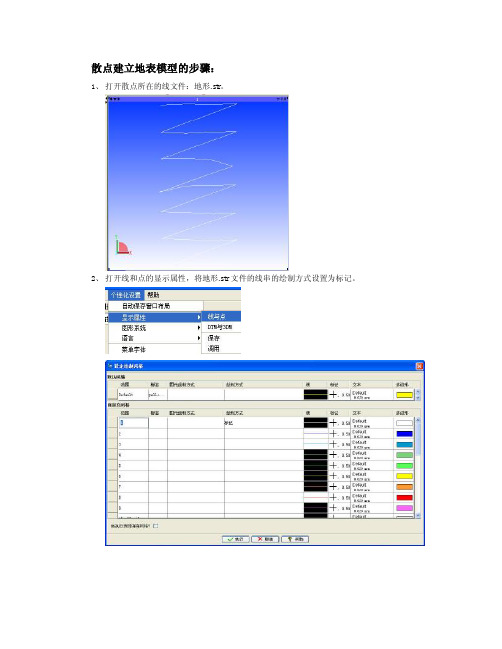

散点建立地表模型的步骤：
1、打开散点所在的线文件：地形.str。
2、打开线和点的显示属性，将地形.str文件的线串的绘制方式设置为标记。
3、开始等值线模式：
4、定义延伸区域：
注意修改网格原点坐标和网格范围。
获得网格的范围：
5、做网格估值：
6、获得网格估值结果：
7、保存网格估值结果，将网格保存为一个线文件，先设grid_display为激活层：
做网格的等值线：
定义等值线所在的层：
根据需要设置等值线最值和间隔，以及平滑方式：
确定等值线绘制方式
看到等值线的结果：
8、保存等值线并退出等值线模式，清空图形工作区：
9、以等值线绘制地形表面，打开等值线.str文件，做当前层形成DTM：
形成地形表面的DTM文件，并保存。
10、利用网格散点做地形表面，打开grid_dieplay.str文件，并重复1，2步操作，以标
记显示线文件：
形成当前层的DTM文件，
保存形成的DTM，同样形成地形表面。
地质数据库GEMCOM国际软件公司SURPAC中国办事处GEMCOM国际软件公司（Gemcom Software International Inc）保留对本手册的所有权利。
SURPAC软件和本手册的所有权属于GEMCOM国际软件公司，未经GEMCOM国际软件公司及其SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）的书面许可，任何人不得出售、复制、拷贝本手册或手册的任何部分。
如果需要获得这样的许可，请向当地的GEMCOM办事处申请。
或登陆GEMCOM网站和GEMCOM国际软件公司SURPAC中国办事处网站（中文）联系相关事宜。
我们尽可能详细谨慎地准备本套手册，仍然难免出现一些错误和疏漏，真诚的希望读者提出改进意见。
GEMCOM国际软件公司（Gemcom Software International Inc）拥有Gemcom，Gemcom logo，及其产品Whittle，SURPAC，GEMS，Minex，InSite 和PCBC的所有权利，本手册涉及的产品为Gemcom Surpac 6.0本教材是由GEMCOM中国办事处根据其软件在中国区培训的需要编写完成，也可以作为用户使用时的参考。
我们将根据软件的版本升级而进行更新，力求与SURPAC软件的发展相一致。
然而，本手册仍然不可能为用户提供无限详尽的说明，所以其重点是讲解软件常用功能和工具如何使用。
对于新用户它是一个很好的学习教材。
对于授权用户，建议接受相应的软件培训。
本手册中包含有配套的数据文件，建议使用者结合配套的数据文件使用，效果会更好。
配套的数据文件可以登陆SURPAC中国办事处网站下载。
如果您在使用本教材的过程中遇到问题，请联系GEMCOM国际软件公司SURPAC中国办事处（北京市凯迪捷科贸有限责任公司）：地址：北京市石景山路22号长城大厦701室邮编：100043电话：(010) 8868 2561/2562/2560传真：(010) 8868 2560邮箱：support@网址：第1章绪论 (1)1.1 概述 (1)1.2 需求 (1)1.3 目标 (1)1.4 准备工作 (1)第2章地质数据库结构 (3)2.1 本书主要内容 (3)2.2 地质数据的描述形式 (4)2.3 SURPAC地质数据库的结构 (4)2.4 结合软件整理地质数据 (7)2.5 分析实例地质数据 (7)第3章创建一个SURPAC地质数据库 (11)3.1 创建数据库结构 (11)3.2 编辑转换表 (14)3.3 导入数据 (15)3.4 打开/关闭已有的SURPAC数据库 (18)3.5 映射到一个已有的数据库 (19)第4章编辑、浏览、管理数据库 (22)4.1 查看表 (22)4.2 编辑表 (23)4.3 插入记录 (26)4.4 删除记录 (26)4.5 字段运算 (27)第5章三维空间显示钻孔 (28)5.1 设置钻孔显示风格 (28)5.2 显示钻孔 (31)5.3 钻孔隐藏和刷新 (33)第6章地质解译和剖面品位计算 (34)6.1 创建剖面 (34)6.2 地质解译（圈定矿体） (38)6.3 计算线段品位 (45)第7章数据提取 (47)7.1 提取钻孔平面图/剖面图 (47)7.2 提取钻孔信息 (49)7.3 提取样品表中数据，获得取样长度 (50)7.4 统计样长，确定组合样长 (52)第8章组合 (55)8.1 样品组合原理 (56)8.2 根据勘探工程组合 (56)8.3 根据台阶高程组合 (61)8.4 图形方式组合 (63)第9章基本统计与分析 (66)9.1 基本统计 (66)9.2 处理特高品位 (69)第1章绪论1.1 概述本书介绍了地质数据库的原理以及SURPAC中应用地质数据库建模的一些实例。
目录1 数据库的导入 (1)1.1 新建数据库: (1)1.2 数据库导入数据 (3)2 剖面解译与样品数据提取 (23)2.1 钻孔显示 (23)2.2 剖面解译 (28)2.3 建立实体模型 (33)2.4样品数据提取 (37)2.5 样长统计分析 (39)3 建立块模型 (42)3.1 新建块体模型 (42)3.2 建立属性 (48)4 样品组合 (49)4.1 在数据库中新建一个表用来存放“钻孔与3DM相交”的结果： (49)4.2 钻孔与3DM相交 (50)4.3 样品组合 (53)4.4 确定特高品位 (55)4.5 处理组合样文件中的特高品位 (58)5 距离反比法插值 (60)5.1 距离反比法插值 (60)5.2 建立块体的图形约束 (64)5.3查看插值后的属性 (66)5.3 第二次估值 (67)1 数据库的导入1.1 新建数据库:Survey, translation, styles表暂时为默认。
1.2 数据库导入数据先学习按表逐个的导入：出现问题：这里我们就要用到translation 表。
先为sample 表创建字段。
记录原始数据。
为translation表定义数据转换格式：清空sample表：重新导入sample表数据：我们也可以一次性导入全部数据：清空全部数据：查看数据表，数据表中没有任何数据：一次性导入数据，先定义translation表。
导入数据：2 剖面解译与样品数据提取2.1 钻孔显示各选项暂时为默认。
可以看到如下钻孔，只有孔口和轨迹线。
增加显示风格，便于查看和解译（这里汉化方面存在一个bug，所以换到英文界面）：再次显示钻孔：局部放大：2.2 剖面解译打开地表平面的dtm（地表dtm有很多种方式建立，这里不再详细说明）和显示钻孔。
显示为xy平面：定义剖面：解译每个剖面，这里以取qv2岩性处为例：逐个解译以后，结束剖面状态：保存qv2_ore1.str文件。
浅谈运用SURPAC软件建立地质数据库及遇到的问题解决方法矿山生产过程中，伴随着地质工作会产生大量的样品，并且随着矿山服务年限的增长，样品越来越多，传统方法对样品的管理与应用，存在不足，工作量大，上图不容易，不能进行运算。
SURPAC软件中的数据库可以快速方便的管理成千上万的数据，并且生成图件，提高了工作效率。
那么如何运用SURPAC软件建立地质数据库，作者根据阿舍勒铜矿运用SURPAC软件建立地质数据库遇到的问题作简单的分析探讨。
标签：新疆阿舍勒样品SURPAC 地质数据库1概况数据库是随着计算机的应用，信息技术的发展，而发展而来的，对于大量的数据资源，如何高效的获取数据和处理数据，催生了数据库技术，数据库是数据管理的高级阶段。
对于矿山生产中产生的大量样品如何管理，如何建立地质数据库，SURPAC软件提供一个强大的数据库功能。
SURPAC软件是全球同类软件中应用最为广泛的矿业软件，服务于110多个国家的露天和地下开采矿山及勘探项目，它拥有很强的数据库管理功能。
数据库的应用，方便了上图，减少了工作量，且可以对成千上万的样品进行运算。
阿舍勒铜矿于2013年6月开始运用SURPAC 软件进行数字矿山建设，于9月份建成了地质数据库。
2建立过程2.1分析数据地质样品是在探矿工程上所取得的，要把样品放到相应的位置，需要先确定探矿工程的空间位置，这样就需要工程起点的三维坐标、工程长度等数据，此外还要有测斜数据反映探矿工程在空间上轨迹变化的形态。
确定探矿工程的空间位置及形态之后，再由样品的编号、自、至、样长、等采样位置数据确定样品在探矿工程上的位置，最后再把元素化验出的品位等数据反映到探矿工程上，这样就把样品数据完整的在空间上显示出来。
SURPAC软件提供了这样的功能，并能快捷的录入数据。
2.2整理数据数据库由若干个表组成，每个表包含若干个字段，每个字段对应相应的数据格式。
SURPAC软件对数据库录入提供了强制性表、选项表，强制性表为软件自动建立的数据表，选项表用户可以自己添加；强制性表和选项表均包含强制性字段，强制性字段为软件自动建立的字段，此外用户可以根据需要自定义添加字段。
Geovia Surpac 2021 使用手册第一部分：介绍1. 什么是Geovia Surpac 2021？Geovia Surpac 2021是一款专业的地质建模和矿业设计软件，由达索系统公司开发。
它为矿业工程师、地质学家和矿产资源管理人员提供了强大的工具，帮助他们进行地质建模、资源评估、矿山设计等工作。
2. Surpac 2021 的特点- 强大的地质建模功能，支持多种地质数据的导入和分析。
- 高度定制的矿山设计工具，可根据不同矿山类型进行灵活设计。
- 丰富的资源评估功能，支持不同资源类型的量化评估和预测。
第二部分：安装与基本操作3. 安装Geovia Surpac 2021- 下载安装程序并运行安装向导。
- 按照提示选择安装路径和组件，完成安装。
4. 启动与界面介绍- 双击桌面图标或通过开始菜单打开Surpac 2021。
- 界面主要分为工作区、工具栏、菜单栏和属性面板。
5. 新建项目与导入数据- 在“文件”菜单选择“新建项目”。
- 通过“导入”功能将地质、水文、地理等数据导入项目中。
第三部分：地质建模与分析6. 创建地质模型- 在“地质建模”工具栏选择“新建地质模型”。
- 提供各种绘制地层、断层等地质结构的工具。
7. 地质数据分析- 利用Surpac 2021的分析功能，进行地层特征、矿物分布等地质特征的分析。
第四部分：矿山设计与规划8. 矿山设计- 使用Surpac 2021的矿山设计功能，对矿山进行开采方案设计。
- 支持不同开采方式、采矿设备的模拟与评估。
9. 矿山规划- 在设计完毕后，进行矿山资源调查、环境评估等规划工作。
第五部分：资源评估与管理10. 资源评估- 利用Surpac 2021的资源评估模块，对矿产资源进行量化评估和预测。
11. 资源管理- 对评估后的资源进行管理，包括储量管理、开采计划制定等。
第六部分：高级功能与扩展12. 定制工作流程- Surpac 2021支持定制工作流程，根据实际需要对软件功能进行扩展和定制。
基于Surpac的盆地三维地质建模方法浅析Surpac是一种专业的地质建模软件，被广泛应用于矿产勘探和开发领域。
基于Surpac 的盆地三维地质建模方法可以帮助地质工程师更好地理解和预测地下岩石结构和矿产分布，从而指导矿产勘探和开发工作。
本文将对基于Surpac的盆地三维地质建模方法进行浅析。
基于Surpac的盆地三维地质建模方法需要收集大量的地质数据。
地质数据的来源可以包括实地野外地质调查、地质钻探和勘探资料等。
这些数据包括了地层厚度、岩性、构造面倾角、裂缝分布等重要地质参数。
地质工程师需要对这些数据进行详细的整理和分析，以便有效地进行地质建模。
基于Surpac的盆地三维地质建模方法需要进行地质模型的构建。
构建地质模型的核心是根据地质数据描绘地质界面和地层模型。
根据地质数据的特点，可以利用Surpac软件提供的各种工具进行地质数据的处理和描摹。
可以利用Surpac的三维拓扑关系构建工具，根据地质数据点的空间关系自动构建地质模型。
还可以利用Surpac的地质插值工具根据地质数据插值得到地质模型，再利用Surpac的地质曲面工具对地质模型进行平滑和优化。
然后，基于Surpac的盆地三维地质建模方法需要进行地质模型的验证和调整。
地质模型的验证主要是通过与实际地质现象和钻探资料的对比来判断模型的准确性和可靠性。
如果模型与实际地质现象存在差异，需要进行相应的调整和修正。
Surpac软件提供了多种地质分析工具，可以帮助地质工程师对地质模型进行验证和调整。
可以利用Surpac的地质统计工具对地质数据进行统计分析，找出地质模型的潜在问题，并进行修正。
基于Surpac的盆地三维地质建模方法能够有效地描绘地下岩石结构和矿产分布情况，为矿产勘探和开发提供可靠的地质数据支持。
这种方法需要收集大量的地质数据，进行地质模型的构建、验证和调整，并通过可视化展示和分析来深入理解地质现象。
通过这种方法，地质工程师可以更好地预测地下地质情况，优化矿产勘探和开发工作流程，减少开采成本，提高矿产资源的开发效益。
SURPAC软件地质建模原始数据录入说明0有关概念 (1)1 勘探线文件的建立 (1)2 钻孔数据 (2)2.1 钻孔柱状图中数据信息及结构（常用比例尺1:200 或1:100） (2)2.2 根据钻孔柱状图录入钻孔数据(通常选四个表) (2)2.2.1井口表 (2)2.2.2 钻孔测斜表 (3)2.2.3 钻孔样品表 (3)2.2.4 钻孔岩性表 (4)2.2.5 钻孔数据录入的模板文件 (4)3 坑道数据 (4)3.1 穿脉坑道采样方式及数据录入 (4)3.1.1穿脉井口表 (4)3.1.2 穿脉测斜表 (4)3.1.3 穿脉样品表 (5)3.1.4 穿脉岩性表 (5)3.2 沿脉坑道采样方式及数据录入 (5)3.3 天井、暗井、浅井等竖直坑道的采样方式及编录方法和数据录入 (5)4 探槽、剥土 (5)4.1 根据探槽的原始地质编录，量取测斜数据 (6)4.2 根据探槽测点数据反算测斜数据 (6)5 地形数据 (7)5.1 MAPGIS格式的地形数据 (7)5.2 AutoCAD格式的地形数据 (7)6 露采坑数据 (7)6.1 MAPGIS 格式的露采坑数据 (7)6.2 AutoCAD 格式的露采坑数据 (7)7 平面地质图的导入 (8)7.1 MAPGIS格式的平面地质图的导入 (8)7.2 AutoCAD格式的平面地质图的导入 (8)8 支距法测量 (8)8.1 数据录入 (8)0有关概念勘探线编号：是指地勘单位、生产矿山在进行找矿勘探时命名的勘探线号，通常是阿拉伯数字、罗马数字及字符编号。
勘探线_ID：是指用SURPAC软件进行建模时为便于表示地质数据所属的勘探线，结合SURPAC软件对文件名的处理的方法，用1个四位或5位的整数表示各勘探线号，并把它做为SURPAC软件中处理文件名的ID号。
通常用在原有的勘探线号前用0、1（或2、3、4、5、6、7、8、9等）补齐为4位或5位整数的办法实现。
中段编号：是指地勘单位、生产矿山在进行找矿勘探时命名的各中段编号，通过是以各中段的标高命名。
中段_ID：是指用SURPAC软件进行建模时为便于表示地质数据所属的中段，结合SURPAC软件对文件名的处理的方法，可以用中段标高做为SURPAC软件中处理文件名的ID号。
遇有负标高时，可以将负的标高值做为ID号。
标高为小数时，直接用去掉小数点后变成整数作为ID号。
1 勘探线文件的建立勘探线数据的录入见勘探线1.xls表，录入要求：1 把勘探线的方位的南、南西、西、北西（大于等于180度，小于360度的一端）的端点称为左端点，把勘探线的方位的北、北东、东、南东（大于等于0度，小于180度的一端）的端点称为右端点。
2 每个端点的三维坐标占一行，左端点先输入。
3 勘探线在录入时，按空间分布的次序依次录入。
4 在SURPAC软件中导入勘探线的数据，每个勘探线的两个端点形成一个线段；将勘探线的线号前置数字0和1，补齐4位或5位，得到勘探线ID；用D1字段记录勘探ID，用D2记录勘探线号。
2 钻孔数据2.1 钻孔柱状图中数据信息及结构（常用比例尺1:200 或1:100）井口：编号、Y、X、Z、开孔日期、终孔日期、终孔深度、钻孔类型回次：回次号、块编号（1/5、0/0）、进尺、岩芯长、采取率岩层：层序号、地层代号、图案、标志面与岩芯轴夹角、岩性描述取样：样号、化验室编号、从、至、样长、岩芯长、采取率、品位钻孔结构：从、至、孔径封孔结构：从、至、封孔材料水文观测：终孔水位测斜表：深度、倾角、方位角（丈两次时取平均值）孔深丈量表：记录深度、丈量深度、绝对误差、相对误差2.2 根据钻孔柱状图录入钻孔数据(通常选四个表)2.2.1井口表轨迹类型分三种：CURVED：工程轨迹为平滑的曲线，适合钻孔；LINEAR：工程的轨迹类型为折线，适合于槽、坑探工程；VERTICAL：是垂直向下的探矿工程，适合垂直钻孔、浅井、竖井等工程。
在钻孔数据录入时：1 勘探线号一列填该探矿工程所属的矿区的勘查的勘探线的编号；2 中段编号一列：通常水平分布的探矿工程填该探矿工程所在的中段编号，工程一属于任一中段时，为空。
3 勘探线_ID、中段_ID两列的数据先暂时不填；4 工程类型: （根据需要代码可自定义）钻探工程：ZK沿脉类工程：YM穿脉类工程：CM平硐类工程：PD槽探、剥土等地表工程：TC5小平面：在绘制地质平面图时，需要在剖面图底部的小平面绘制工程轨迹的工程填“Y”，其它的情况填“N”6 钻孔编号：钻孔编号中的字母要用大写字母7 坐标系统：强烈建议使用大地投影平面直角坐标，在数据录入时坐标位数不能省略，东坐标要去掉投影带号2.2.2 钻孔测斜表1 方位角和倾角的单位为度，如果原始数据是度分秒的格式，为方便起见可按度.分秒的格式先行录入，录入完成后在EXCEL表中统一用公式进行转换。
2 SURPAC软件中的钻孔的倾角表示与地质的角度表示有些不同，它以水平面为0度，向下为负值，垂直向下为-90度；向上为正值，垂直向上为+90度。
3 测斜深度要将0米的开孔方位角和开孔倾角也要录入。
4 对于铅直孔可以只录入开孔方位角和开孔倾角。
2.2.3 钻孔样品表1品位可以任意多列；2 样柱：是为了在绘图时绘制取样的样槽线，用WH表白色部分，BH表示黑色部分；3 对有规律的“样号”列，采用复制序列的操作进行复制4输入“样长”列，用单元格计算和复制序列的操作，实现“从”列和“至”列的录入。
2.2.4 钻孔岩性表1数字录入部分与样品类似。
2录入岩性名称的快捷办法是建立一个下拉列表去选择。
2.2.5 钻孔数据录入的模板文件✧模板文件为“钻孔数据录入模板_资源评估.xls”（不打印钻孔柱图）。
✧或：“钻孔数据录入模板_可绘钻孔柱状图.xls”3 坑道数据3.1 穿脉坑道采样方式及数据录入对在腰线位置采样的样品，将样槽线假设为钻孔轨迹并把它延长到穿脉工作的开口处和掌子面，和钻孔数据的录入方式类似。
将穿脉采样线所在的位置假想为钻孔，它的孔口坐标需要从已有的图件上量取或从测量成果解算得到。
3.1.1穿脉井口表3.1.2 穿脉测斜表穿脉测斜数据的获得，可参照穿脉的原始地质编录或根据坐标解算得到。
3.1.3 穿脉样品表3.1.4 穿脉岩性表通常在坑道工程中不录入岩性数据，如果工作需要，也可钻孔一样进行录入：3.2 沿脉坑道采样方式及数据录入通常沿脉坑道的采样是在撑子面上采样（少数情况为在腰线采样，这样的样品应舍弃不用），这类的数据输入时要把每个撑子面上的采样线假定为一个钻孔，按穿脉工程的数据录入方法进行录入。
录入的表格样式与穿脉格式相同，这里从略。
3.3天井、暗井、浅井等竖直坑道的采样方式及编录方法和数据录入这类的工程将样槽线假定为垂直孔，按钻孔的数据结构进行录入即可。
4 探槽、剥土探槽的录入原则和坑道的录入原则一样，但方法有些不同，主要体现测斜数据的获得上。
4.1根据探槽的原始地质编录，量取测斜数据适用探槽只有一个测点。
在探槽的原始地质编录上，用测点、样槽线构建一条假想的钻孔轨迹线，按钻孔数据的录入方式进行录入。
测斜数据用量角器和直尺在编录图上进行量取。
4.2 根据探槽测点数据反算测斜数据适用每个探槽有多个测点数据。
1 按下表的数据格式依次录入探槽的测点坐标，得到“探槽测点.csv”文本数据。
2 将“探槽测点.csv”数据文件导入到SURPAC软件，得到“探槽测点_线文件1.str”线文件。
（宏文件：m_01将探槽测点导入为线文件.tcl）3 在SURPAC软件中用“按文本对线文件分类”功能对第2步得到的线文件按探槽编号分为不同的线号，得到“探槽测点_线文件按探槽分线号1.str”线文件。
（宏文件：m_02按探槽编号对探槽线分号.tcl）4 在SURPAC软件中用“线串运算”功能对第3步得到的线文件进行运算，得到探槽测点之间的测斜数据，记录在“探槽测点_线文件按探槽分线号_测斜1.str”线文件。
（宏文件：m_03计算探槽测斜数据.tcl）5 将“探槽测点_线文件按探槽分线号_测斜1.str”线文件另存为”探槽测点_线文件按探槽分线号_测斜1.txt”，可得测斜数据。
5 地形数据5.1 MAPGIS格式的地形数据1 比例尺1:1000,投影位置2 断线连接3 高程自动赋值4 线宽变为0,转为DXF5 导入SURPAC,另存为线6 悬崖线的处理:(在SURPAC中)5.2 AutoCAD格式的地形数据1 比例尺1:1,投影位置2 断线连接3 线宽变为0,转为DXF4 导入SURPAC,另存为线5 悬崖线的处理:(在SURPAC中)6 露采坑数据6.1 MAPGIS 格式的露采坑数据导入到SURPAC中,点赋高程,连接坡顶、坡底线6.2 AutoCAD 格式的露采坑数据导入到SURPAC中,点赋高程7 平面地质图的导入7.1 MAPGIS格式的平面地质图的导入1 区文件比例尺1:1000,投影位置2 完全拓扑3 建立属性,保存区的岩性代码4 导出为*.MIF格式的文件5 在SURPAC中导入6 在LOOKUP.SSI文件中设置岩性代号的图案7.2 AutoCAD格式的平面地质图的导入1 直接导入到SURPAC。
2 对各个区编辑形成封闭的线串。
3 也可以在AUTOCAD中形成封闭的线串，再导入到SURPAC中。
8 支距法测量8.1 数据录入根据支距法测量的作业特点，结合SURPAC软件的一些特性，支距法测量的数据以EXCEL表的形式录入，表的录入格式见“支距法测量.xls”。
测站坐标表存贮为.CSV格式后，可直接导入到测量数据库中。
说明：测站类型：填“UG”，代表地下矿测量；高差：如果矿山采用两套测量系统时的高差，在此填“0”；后视方位：后视方位角，单位为弧度。
导入后以度分秒的形式显示。
2、将“支距法测量”目录设定为SURPAC软件的当前工作目录。
将“m_支距法测量形成圆弧拱.tbc”双击即可得到圆拱形的坑道断面。
用建立实体模型的功能形成巷道实体。
3、支距法.sdb和支距法.mdb两个文件是由124-1、124-2、9S12三个测点建的测量数据库样例。
4、新观测的地下测站，可以用测理数据库中的“测量》井下测量》地下导线”的功能，将观测数据填入后可以计算新测点的坐标，并添加到数据库中。
9。
