简述汽车照明与信号系统的组成

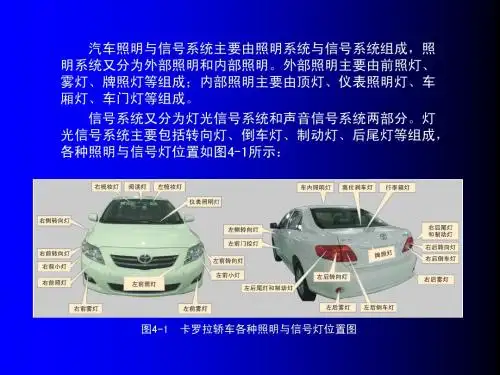

汽车照明与信号系统是汽车上用于提供照明和传达信息的重要组成部分。
它包括以下几个主要部分:
前照灯:前照灯用于提供车辆前方的照明。
它们通常包括远光灯和近光灯两种模式,以适应不同的行驶条件和对其他道路用户的照明要求。
后尾灯:后尾灯用于提供车辆后方的照明,包括制动灯、示宽灯和尾灯。
制动灯在车辆刹车时亮起,提醒后方车辆注意。
示宽灯用于指示车辆的宽度,以增加夜间和恶劣天气下的可见性。
尾灯用于标识车辆的位置和存在。
转向灯:转向灯用于指示车辆的转向意图。
它们位于车辆的四个角落,通过闪烁的方式向其他车辆和行人传达转向信号,提醒它们车辆即将改变方向。
示廓灯:示廓灯用于标识车辆的轮廓和存在。
它们通常位于车辆的前部、后部和侧部,以增加车辆的可见性,尤其在夜间或能见度较差的情况下。
雾灯:雾灯用于在雾天或恶劣的天气条件下提供增强的前方照明。
它们通常位于车辆的前部较低位置,以避免雾气影响并提高能见度。
倒车灯:倒车灯用于在倒车时提供后方照明。
它们使得驾驶员可以清楚地看到后方的障碍物,提高安全性。
除了上述照明系统,汽车的信号系统还包括其他重要组成部分,如喇叭、警示灯和灯光控制开关。
喇叭用于发出警示声音,提醒其他车辆或行人注意。
警示灯可以包括警示灯闪光、紧急闪光等功能,用于表示紧急情况或特殊警示。
灯光控制开关用于驾驶员操作和控制车辆照明系统的开关和模式。

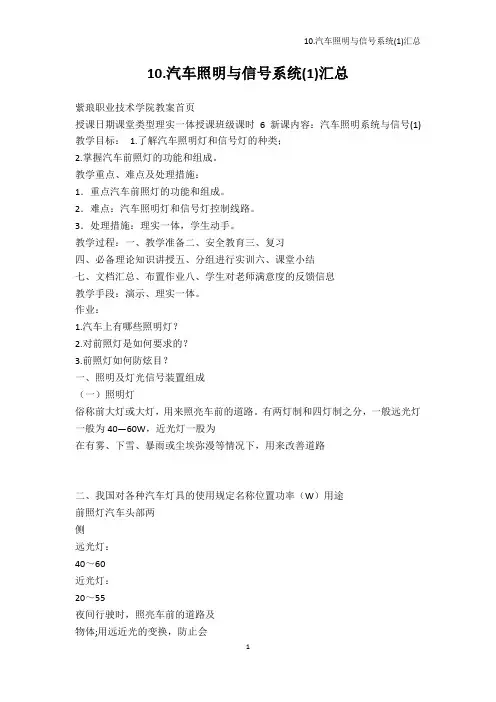

10.汽车照明与信号系统(1)汇总紫琅职业技术学院教案首页授课日期课堂类型理实一体授课班级课时 6 新课内容:汽车照明系统与信号(1)教学目标:1.了解汽车照明灯和信号灯的种类;2.掌握汽车前照灯的功能和组成。
教学重点、难点及处理措施:1.重点汽车前照灯的功能和组成。
2.难点:汽车照明灯和信号灯控制线路。
3.处理措施:理实一体,学生动手。
教学过程:一、教学准备二、安全教育三、复习四、必备理论知识讲授五、分组进行实训六、课堂小结七、文档汇总、布置作业八、学生对老师满意度的反馈信息教学手段:演示、理实一体。
作业:1.汽车上有哪些照明灯?2.对前照灯是如何要求的?3.前照灯如何防炫目?一、照明及灯光信号装置组成(一)照明灯俗称前大灯或大灯,用来照亮车前的道路。
有两灯制和四灯制之分,一般远光灯一般为40—60W,近光灯一股为在有雾、下雪、暴雨或尘埃弥漫等情况下,用来改善道路二、我国对各种汽车灯具的使用规定名称位置功率(W)用途前照灯汽车头部两侧远光灯:40~60近光灯:20~55夜间行驶时,照亮车前的道路及物体;用远近光的变换,防止会车时对方驾驶员炫目雾灯汽车头部和尾部前雾灯:45后雾灯:20前雾灯:雨雾天改善车前道路照明;后雾灯:警示尾随车辆保持安全距离汽车尾部照用于夜间照明汽车牌(光束不应灯泡的灯丝由功率大的远光灯丝和功率较小的近光灯丝组成。
由钨丝制作成螺旋状,以缩小灯丝的尺寸,有利于光束的聚合。
3.配光镜配光镜又称散光玻璃,它是用透光玻璃压制而成,是很多块特殊的棱镜和透镜的组合。
其几何形状比较复杂,外形一般为圆形和矩形配光镜的作用是将反射镜反射出的平行光束进行折射,使车前路面和路线都有良好而均匀的照明。
三、前照灯避免眩目的措施1.采用远、近光束变换远光灯丝装于呈旋转抛物面的反射镜的焦点处,可照亮前方上的路面,夜间公路行车或对面无来车时使用。
近光灯丝装在反射镜焦点2.近光灯丝加装配光屏在近光灯丝下方均装没配光屏(又称遮光罩、护罩或光束偏转器),用以遮挡近光灯丝射向反射镜下乍部的光线,消除反射后向上照射的光束,提高防眩目效果。
紫琅职业技术学院教案首页
授课日期课堂类型理实一体授课班级课时 6 新课内容:汽车照明系统与信号(1)
教学目标: 1.了解汽车照明灯和信号灯的种类;
2.掌握汽车前照灯的功能和组成。
教学重点、难点及处理措施:
1.重点汽车前照灯的功能和组成。
2.难点:汽车照明灯和信号灯控制线路。
3.处理措施:理实一体,学生动手。
教学过程:一、教学准备二、安全教育三、复习
四、必备理论知识讲授五、分组进行实训六、课堂小结
七、文档汇总、布置作业八、学生对老师满意度的反馈信息
教学手段:演示、理实一体。
作业:
1.汽车上有哪些照明灯?
2.对前照灯是如何要求的?
3.前照灯如何防炫目?
一、照明及灯光信号装置组成
(一)照明灯
俗称前大灯或大灯,用来照亮车前的道路。
有两灯制和四灯制之分,一般远光灯一般为40—60W,近光灯一股为
在有雾、下雪、暴雨或尘埃弥漫等情况下,用来改善道路
二、我国对各种汽车灯具的使用规定名称位置功率(W)用途
前照灯汽车头部两
侧
远光灯:
40~60
近光灯:
20~55
夜间行驶时,照亮车前的道路及
物体;用远近光的变换,防止会
车时对方驾驶员炫目
雾灯汽车头部和
尾部
前雾灯:45
后雾灯:20
前雾灯:雨雾天改善车前道路照
明;
后雾灯:警示尾随车辆保持安全
距离
汽车尾部照用于夜间照明汽车牌(光束不应
灯泡的灯丝由功率大的远光灯丝和功率较小的近光灯丝组成。
由钨丝制作成螺旋状,以缩小灯丝的尺寸,有利于光束的聚合。
3.配光镜
配光镜又称散光玻璃,它是用透光玻璃压制而成,是很多块特殊的棱镜和透镜的组合。
其几何形状比较复杂,外形一般为圆形和矩形
配光镜的作用是将反射镜反射出的平行光束进行折射,使车前路面和路线都有良好而均匀的照明。
三、前照灯避免眩目的措施
1.采用远、近光束变换
远光灯丝装于呈旋转抛物面的反射镜的焦点处,可照亮前方
上的路面,夜间公路行车或对面无来车时使用。
近光灯丝装在反射镜焦点
2.近光灯丝加装配光屏
在近光灯丝下方均装没配光屏(又称遮光罩、护罩或光束偏转器),用以遮挡近光灯丝射向反射镜下乍部的光线,消除反射后向上照射的光束,提高防眩目效果。
有些进口汽车的前照灯,还在近光灯丝的前方装设一个遮光罩,遮挡近光灯丝的直射光线,防止眩目。
在配光屏安装时偏转一定角度,左侧光低、弱,右侧光高、亮。
4.采用前照灯自动变光器汽车前照灯自动变光器是一种根据对方车辆灯光的亮度自动变远光为近光或变近光为远光的自动控制装置。
它的优点是实现了自动控制,不需要驾驶员操纵,其次是它的体积小,性能稳定可靠,且灵敏度高。
(3)封闭式:反射镜和配光镜用玻璃制成一体,里面充以情性气体。
灯丝焊在反射镜底座的灯丝支架上,反射镜的反射面经真空镀铝。
损坏时整体更换。
高亮度弧光灯(氙灯)
结构:无灯丝,石英管中装有两个电极,并充有氙及微量金属
当电极上有足够的引弧电压(5000-12000V)时,气体开始电离而此时气体原子处于激发状态,因电子发生能级跃迁而开始发光;
后电极间蒸发了少量水银蒸气,电源立即转入水银蒸气弧光放电,待温度
2.旋转式灯总开关
3.组合式灯开关
该组合式开关是丰田汽车使用的组合开关。
转动开关端部,便可依次接通尾灯(包括位灯)、和前照灯,将开关向下压,便内近光变为远光,将开关向上扳,亦可变为远光,其不同的是:松手后,开关自动弹回近光位置,此位置用来作为夜间行车时的超车信号。
前后扳动开关,可使左右转向灯工作。
电源接柱
老式变光开关 按扭保险器
侧灯
实训内容:
1.识别汽车照明等的种类;。
