汽车运用技术专业课程标准2022年3月23日汽车车身电气设备检修课程标准一、课程信息课程名称：《汽车车身电气设备检修》学分：5学时：100二、课程性质1.课程性质《汽车车身电气设备检修》课程是汽车运用技术专业针对汽车机电维修工进行岗位能力培养的一门核心课程。
本课程构建于《汽车发动机机械系统维修技术》、《汽车底盘机械系统维修技术》等课程的基础上。
主要培养学生掌握充电指示灯常亮、起动机运转无力、点火系统不点火、照明灯不亮、信号装置失灵、仪表报警装置不正常、电动装置不工作、空调工作不良、汽车电路综合故障等常见故障的诊断、分析及排除的专业能力。
其后续课程为《汽油发动机电控系统维修技术》、《汽车底盘电控系统维修技术》等。
通过本课程的学习使学生掌握汽车车身电气设备检修必须的知识和技能重点培养学生独立排除电气系统常见故障的能力，同时培养学生遵纪守法、诚实．守信、善干沟通与合作的品质。
树立良好的环保、节能、安全和为客户服务的意识。
学生毕业后完全能够胜任汽车电气系统维修以及相关行业的工作。
三、课程目标1. 总体目标本课程以常见车型为实例，系统讲述了汽车电气系统的组成结构、工作原理、电路维修和故障诊断技术，要求学生掌握汽车电气系绞零部件和总成的基本检测与维修技能，掌握汽车电气系统常见故障的诊断方法．能熟练使用电气检测工具及仪器设备，能阅读英文维修资料，及时了解汽车电气的最前沿技术，做到通原理、能诊断、会维修，同时要树立良好的环保、节能、安全和为客户服务的意识。
2. 具体目标表2 课程教学目标与内容设计备注：课程目标中要融入课程育人、课程思政的育人理念。
四、教学方法与手段（1）本课程的实践性较强，教学过程中要积极改进教学方法，按照学生学习的规律和特点，以学生为主体，充分调动学生学习的主动性、积极性。
在课程内容的组织上，建议选择合适的产品作为项目载体，把较难理解的内容融入到相应的项目任务中，深入浅出，理论联系实际，帮助学生理解课程内容。

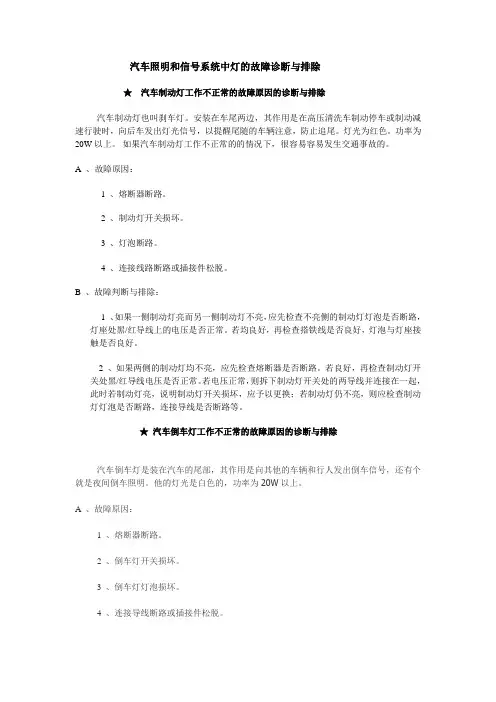

汽车照明和信号系统中灯的故障诊断与排除★汽车制动灯工作不正常的故障原因的诊断与排除汽车制动灯也叫刹车灯。
安装在车尾两边，其作用是在高压清洗车制动停车或制动减速行驶时，向后车发出灯光信号，以提醒尾随的车辆注意，防止追尾。
灯光为红色。
功率为20W以上。
如果汽车制动灯工作不正常的的情况下，很容易容易发生交通事故的。
A 、故障原因：1 、熔断器断路。
2 、制动灯开关损坏。
3 、灯泡断路。
4 、连接线路断路或插接件松脱。
B 、故障判断与排除：1 、如果一侧制动灯亮而另一侧制动灯不亮，应先检查不亮侧的制动灯灯泡是否断路，灯座处黑/红导线上的电压是否正常。
若均良好，再检查搭铁线是否良好，灯泡与灯座接触是否良好。
2 、如果两侧的制动灯均不亮，应先检查熔断器是否断路。
若良好，再检查制动灯开关处黑/红导线电压是否正常。
若电压正常，则拆下制动灯开关处的两导线并连接在一起，此时若制动灯亮，说明制动灯开关损坏，应予以更换；若制动灯仍不亮，则应检查制动灯灯泡是否断路，连接导线是否断路等。
★汽车倒车灯工作不正常的故障原因的诊断与排除汽车倒车灯是装在汽车的尾部，其作用是向其他的车辆和行人发出倒车信号，还有个就是夜间倒车照明。
他的灯光是白色的，功率为20W以上。
A 、故障原因：1 、熔断器断路。
2 、倒车灯开关损坏。
3 、倒车灯灯泡损坏。
4 、连接导线断路或插接件松脱。
B 、故障的判断与排除：1 、如果两侧倒车灯均不亮，首先检查熔断器是否断路。
2 、若熔断器良好，应挂入倒档，检查灯座处黑色导线上的电压是否正常。
3 、如果电压正常，应检测倒车灯灯泡是否损坏，搭铁线接触是否良好。
如果电压为零，则应检测倒车灯开关处黑色导线电压是否正常。
4 、若正常，将其与黑底色导线连在一起，此时，若倒车灯亮，说明倒车灯开关损坏，应更换；若倒车灯仍不亮，说明连接线路有断路处，因修复。
★汽车灯光闪烁频率不一致的故障如何诊断与排除A 、故障原因：1 、转向灯灯泡功率选用不当。
汽车照明与信号系统故障检修项目目标1.会分析照明系统控制电路2.会检测照明系统电路控制元件3.会检测照明系统控制电路4.能排除照明系统常见故障项目任务1.照明系统线路连接2.照明系统元件检测3.照明系统电路检测项目实施情境导入一辆2007款一汽丰田花冠轿车，行驶里程为85000KM，车主报修，打开车灯时，开大灯前照灯不亮，超车灯正常；左转向时，打左转向灯不亮，如果您是一名汽车售后维修技术人员，应如何解决这个故障呢？（一）接车与客户谈话和接受客户委托接车与客户谈话和接受客户委托见表1-1表1-1（二）填写接车问诊表（请在有缺陷部位作标识）·检测费说明：本次检测的故障如用户在本店维修，检测费包含在修理费用内；如用户不在本店维修，请您支付检测费。
本次检测费：¥·贵重物品：在将车辆交给我店检查修理前，已提示将车内贵重物品自行收起并保存好，如有遗失恕不负责。
接车员：任务一前照灯不亮故障检修一、信息分析通读下面文字内容和信息，标记出前照灯不亮故障检修关键内容1．认识照明系统元件及安装位置2．说出各元件的作用3. 照明系统电路控制原理4．根据电路控制原理列出前照灯不亮的原因5. 要从哪几个点下手对前照灯控制电路检测6．安全规定：进行前照灯不亮故障检修时必须遵守哪些安全规定7．准备工作：进行前照灯不亮故障检修前必须做好哪些准备工作，需要用到什么工具和材料。
二、信息来源1.汽车公司资料2.公开出版资料3.互联网查询4.相关车型维修手册5.法律规定三、信息收集（一）照明系统构成图3-1-1 照明系统灯具位置图（大众速腾汽车）1-转向灯2-室内照明灯3-前照灯4-前雾灯5-高位刹车灯6-后尾灯7-牌照灯汽车照明系统是汽车安全行驶的必备系统之一。
它主要包括外部照明灯具、内部照明灯具、外部信号灯具、内部信号灯具等。
1. 车外照明灯具汽车外部照明灯具包括前照灯、小灯、雾灯、牌照灯等。
车外照明灯按其安装方式又可分为外装式和内装式两类。
为保证行车安全，汽车上装有多种照明与信号设备，构成了照明与信号系统。
该系统出现问题便会形成安全隐患。
案例中出现某个灯光无法正常点亮的问题，需及时进行故障诊断排除。
为此，首先要进行照明与信号系统的检查与维护。
为保证行车安全，特别是夜间或雾中的安全行驶，汽车上装有多种照明与信号设备。
汽车照明与信号系统在保证车内人员安全的同时，还可起到提示行人及其他车辆的作用。
因此，汽车照明与信号系统对于汽车安全行车有重要的意义。
一、汽车灯具的分类汽车灯具按功能可分为照明灯具和信号灯具，照明灯具有前照灯、雾灯、牌照灯等；信号灯具有示宽灯、危险报警灯等。
汽车灯具按照安装位置可以分为外部灯具和内部灯具。
外部灯具主要包括前照灯、牌照灯、倒车灯、雾灯等。
外部灯具光色。
一般采用白色、橙黄色和红色；执行特殊任务的车辆，如消防车、警车、救护车、工程抢修车，则采用具有优先通过权的红色、黄色或蓝色闪光警示灯。
内部灯具主要包括阅读灯、顶灯、氛围灯等。
二、汽车灯具的位置下面以卡罗拉轿车为例，介绍汽车照明与信号系统组成及位置。
卡罗拉轿车的前部主要包括前照灯总成、雾灯总成，两侧翼子板安装有侧转向灯，在汽车顶部车内有梳妆灯、个人用灯、车内照明灯。
卡罗拉轿车的后部主要包括高位制动灯（也称高位刹车灯）、门控灯、后组合灯、后备厢照明灯、牌照灯总成等。
其中，后组合灯包含尾灯、后转向灯、制动灯、倒车灯和雾灯。
三、汽车灯具的作用1.外部灯具汽车常见的外部灯具有前照灯、雾灯、牌照灯、倒车灯、制动灯、转向灯、示位灯、示廓灯、驻车灯、警示灯等。
1）前照灯前照灯又称大灯或头灯，在夜间或白天雾、雨中行驶时，为照明道路、辨认前方障碍物的照明灯具。
它安装在车辆前端的两侧，按照数量可以分为两灯制、四灯制，即每车装有2只或4 只。
2）雾灯汽车在雾、雪和大雨等恶劣气候条件下或者在烟尘弥漫的环境中行驶时，雾灯能照亮道路，并能抑制照射光束因受到漂浮在空气中的雾滴、雨滴及灰尘等微粒造成乱反射所引起的驾驶员视野不清的光幕现象。
汽车照明和信号系统的维护和检修1. 汽车照明系统概述1.1. 汽车照明系统的作用和种类汽车照明系统是汽车夜间行驶必不可少的照明设备，为了提高汽车的行驶速度确保夜间行车的安全，汽车上装有多种照明设备，用于夜间行车照明、车厢照明及检修照明。
汽车照明系统根据安装位置和用途不同，一般可分为：外部照明装置、内部照明装置。
汽车照明灯的种类、特点及用途见表1.1。
表1.1 汽车照明灯的种类、特点及用途前照灯：俗称大灯，装在汽车头部的两侧，用于夜间或光线昏暗路面上汽车行驶时的照明，有两灯制和四灯制之分。
为了确保夜间行车的安全，前照灯应保证车前有明亮而均匀的照明，使驾驶员能够辩明车前100m（或更远）内道路上的任何障碍物。
前照灯应具有防炫目的装置，以免夜间会车时，使对方驾驶员目眩而发生事故。
雾灯：安装在车头和车尾，位置比前照灯稍低。
装于车头的雾灯称为前雾灯，车尾的雾灯称为后雾灯。
光色为黄色或橙色（黄色光波较长，透雾性能好）。
用于在有雾、下雪、暴雨或尘埃等恶劣条件下改善道路照明情况。
牌照灯：用于照亮尾部车牌，当尾灯点亮时，牌照灯也点亮。
顶灯：用于车内乘客照明，但必须不致使司机眩目。
通常客车车内灯都位于驾驶室中部，使车内灯光分布均匀。
仪表灯：用于夜间照亮仪表盘，使司机能迅速容易得看清仪表。
尾灯点亮时，仪表灯也同时点亮。
有些车还加装了灯光控制变阻器，使司机能调整仪表灯的亮度。
行李箱灯：为行李箱提供照明的小灯。
由于前照灯在所有照明系统中具有特殊的光学性质，所以对于汽车照明系统的维护和检修，掌握前照灯的结构和电路原理尤为重要。
1.2汽车前照灯1.2.1 汽车前照灯的结构汽车前照灯一般由光源（灯泡）、反光镜、配光镜（散光镜）三部分组成。
目前汽车前照灯所用的灯泡有普通灯泡(白炽灯泡）和卤素灯泡，两种灯泡的灯丝均采用熔点高发光强的钨制成，如图1.1所示。
图1.2前照灯的灯泡1、7－配光屏2、4－近光灯丝3、5－远光灯丝6－定焦盘8－泡壳 9－插片前者灯丝用钨丝制成，玻璃泡内抽出空气，然后充以86％的氩气和约14％的氮气的混合惰性气体以减少钨丝受热蒸发，延长其使用寿命，灯丝制成紧密的螺旋状。
汽车照明与信号系统及仪表与报警装置的使用与维护一、检查调整前照灯光束前照灯（俗称“大灯”）是汽车夜间行驶的主要照明装置。
前照灯的配光性能应使其远、近光均具有足够的发光强度，且近光不炫目。
近光是车辆交会或尾随其他车辆时使用的近距离照明光束，近光应能照明车前40m的道路；远光是不交会车或不尾随其他车辆时使用的远距离照明光束，远光应能照明车前100m远的道路。
前照灯亮度、光束角度如果不正确，将影响夜间行车安全。
因此，前照灯灯泡烧毁、污损、照射角度不正常，都是很危险的现象，必须在维护中及时修复。
1.检查全车灯光情况两个人配合检查前照灯、转向灯、示宽灯、制动灯等灯光装置。
检查时，打开灯光开关，依次检查全车各部位的灯光；踩下制动踏板查看制动灯情况，发现不亮现象应予以排除。
常见的灯光不亮故障有灯泡烧毁或保险丝烧断所致，更换灯泡或保险丝即可排除故障。
2.检查调整前照灯光束（1）前照灯光束标准。
为了保证夜间行车的安全，应定期检查调整前照灯光束，使之符合国家规定的要求，具体标准见表。
（2）前照灯光束的调整方法：方法一：使用前照灯测试仪调整前照灯。
将轮胎气压正常的空车，停放在平坦的场地上，在驾驶室内乘座一名驾驶员或将60kg的重物放在驾驶员位置上，使车前部对准前照灯测试仪，按测试结果进行调整。
方法二：将轮胎气压正常的空车，停放在平坦的场地上，在驾驶室内乘座一名驾驶员或将60kg的重物放在驾驶员位置上，使车前部对幕墙保持一定的距离（正面相对10m），如图所示。
接通灯光开关，调整其光束。
调灯时以一只灯为单位调整，首先遮蔽其他前照灯；然后拧动上下左右光束调整螺钉，使主光束（光度最高点）处于规定高度；前照灯上下左右调整时，必须拧入调整。
若需拧松调节时，应完全拧松后拧入调整。
3.前照灯的使用与故障诊断（１）前照灯的使用注意事项。
1）前照灯在使用时要注意密封，防止水分及灰尘进入。
2）光学组件要配套使用，不要随意更换灯泡功率及其他光学组件。
