SIMATIC-PLC教程从入门到精通

OFIBUS DP主 /从接口，可进行大规模的I/O配置，比较 适用于分布式I/O结构。
4.户外型CPU
CPU 312 IFM：具有紧凑式结构的户外型产品。内部带有 集成的数字量I/O，具有特殊功能和特殊功能的特殊输入。比 较适用于恶劣环境下的小系统。
能
力和响应时间要求较高的场合。CPU运行时需要微存储卡MMC。 CPU 314C-2DP：带有集成的数字量和模拟量的输入和输
出，以及PROFIBUS DP主/从接口，并具有 与过程相关的功能，可以完成具有特殊功
能的任务，可以连接单独的I/O设备。CPU 运行时需要微存储卡MMC。
2.标准型CPU
CPU 313：具有扩展程序存储区的低成本的CPU，比较适用于需 要高速处理的小型设备。
CPU 317-2DP：具有大容量程序存储器，可用于要求很高 的应用；能够满足系列化机床、特殊机床以及车间应用的多任 务自动化系统；与集中式I/O和分布式I/O一起，可用作生产线 上的中央控制器；对二进制和浮点数运算具有较高的处理能力； 具有PROFIBUS DP主/从接口，可用于大规模的I/O配置，可用 于建立分布式I/O结构；可选用SIMATIC工程工具，能够在基 于组件的自动化中实现分布式智能系统。CPU运行时需要微 存储卡MMC。
§1.1 S7-300系统组成
§1.1.1 中央处理单元 (CPU) §1.1.2 电源单元 (PS) §1.1.3 信号模板 (SM) §1.1.4 接口模板 (IM) §1.1.5 功能模板 (FM) §1.1.6 通讯模板 (CP) §1.1.7 特殊模板 (SM 374仿真器)
导轨
PS 电源模块
1.紧凑型CPU(2/2)
CPU 313C-2DP：带有集成的数字量输入和输出，以及 PROFIBUS DP主/从接口，并具有与过程相关的功能，可以完成 具有特殊功能的任务，可以连接标准I/O设备。CPU运行时需要 微存储卡MMC。
CPU 314C-2PtP：带有集成的数字量和模拟量I/O及一个 RS422/485串口，并具有与过程相关的功能，能够满足对处理
➢紧凑型CPU（6种） ➢标准型CPU（5种） ➢革新型CPU（5种） ➢户外型CPU（3种） ➢故障安全型CPU（3种） ➢特种型CPU（2种）
1.紧凑型CPU(1/2)
CPU 312C：带有集成的数字量输入和输出，并具有与过程 相关的功能，比较适用于具有较高要求的小型应用。CPU运 行时需要微存储卡（MMC）。
接，可进行大规模的I/O配置，比较适用于 具有分布式或集中式I/O配置的工厂应用。
3.革新型CPU(1/2)
CPU 312（新型）：是一款全集成自动化（TIA）的CPU， 比较适用于对处理速度中等要求的小规模应用。CPU运行时需 要微存储卡MMC。
CPU 314（新型）：对二进制和浮点数运算具有较高的处 理性能，比较适用于对程序量中等要求的应用。CPU运行时需 要微存储卡MMC。
CPU 315-2DP（新型）：具有中、大规模的程序存储容量 和数据结构，如果需要可以使用SIMATIC功能工具；对二进制 和浮点数运算具有较高的处理性能；具有PROFIBUS DP主/从 接口。可用于大规模的I/O配置或建立分布 式I/O结构。CPU运行时需要微存储卡MMC。
3.革新型CPU(2/2)
信号模块的 前连接器
灯
24V DC连 接器
CPU工作 模式选择开
关
（CP多后U点备M31P接电3I以口池上）
前门
S7-300系统结构
典型系统结构
§1.2 S7-300 CPU模块
§1.1.1 S7-300 CPU模块的分类
§2.2.2 S7-300 CPU模块操作
§1.1.1 S7-300 CPU模块的分类
SIEMENS 300、400/PLC培训教程
培训对象：系统工程师

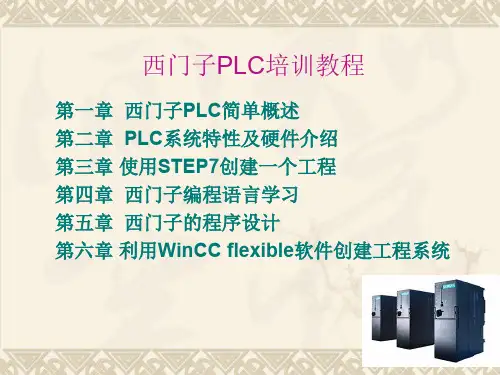

第一章 PLC系统特性及硬件介绍 第二章 使用STEP7创建一个工程 第三章 西门子编程语言学习 第四章 西门子的程序设计 第五章 利用WinCC flexible软件 创建工程系统
第一章 S7-300系统特性及硬件介绍
§1.1 SIMATIC S7-300系统结构 §1.2 S7-300 CPU模块 §1.3 信号模块 （SM） §1.4 电源模块 （PS） §1.5 接口模块（IM） §1.6 其他模块（IM） §1.7 SIMATIC S7-300的硬件组态
CPU 313C：带有集成的数字量和模拟量的输入和输出，并 具有与过程相关的功能，能够满足对处理能力和响应时间 要求较高的场合。CPU运行时需要微存储卡（MMC）。
CPU 313C-2PtP：带有集成的数字量输入和输出及一个 RS422/485串口，并具有与过程相关的功 能，能够满足处理量大、响应时间高的 场合。CPU运行时需要微存储卡（MMC）。
CPU
IM
SM: SM: SM:
接口模块 DI DO AI
SM: AO
FM: - 计数
- 定位
- 闭环控制
CP: - 点-到-点
- PROFIBUS - 工业以太网
S7-300模块
导轨（机架） 系统背版总线
电源模块 （选项）
信号
CCPPUU状模态块MMC存储模卡块 及故障指（示CPU313以上）
CPU 314 IFM：具有紧凑式结构的户外型产品。内部带有 集成的数字量I/O，并具有扩展的特殊功能，具有特殊功能和 特殊功能的特殊输入。比较适用于恶劣环境下且对响应时间和 特殊功能有较高要求的系统。
CPU 314（户外型）：具有高速处理时间和中等规模I/O配 置的CPU。比较适用于恶劣环境下，要 求中等规模的程序量和中等规模的指令 执行时间的系统。
CPU 314：可以进行高速处理以及中等规模的I/O配置，用于安 装中等规模的程序以及中等指令执行速度的程序。
CPU 315：具有中到大容量程序存储器，比较适用于大规模的 I/O配置。
CPU 315-2DP：具有中到大容量程序存储器和PROFIBUS DP主 /
接口，比较适用于大规模的I/O配置或建立分布式I/O系统。 CPU 316-2DP：具有大容量程序存储器和PROFIBUS DP主/从
