单层工业厂房结构设计详解一、工业厂房结构设计的基本原则1.满足使用功能：根据工业厂房的用途和工艺流程的要求，设计合理的建筑间距、层高、柱网和通道分布，以便工作人员顺利完成生产任务。
2.提高使用寿命：选择质量优良、耐久性强的建筑材料，考虑建筑材料的防腐蚀性和抗风荷载能力，确保工业厂房具备长期使用的条件。
3.强化结构安全：根据规范要求和设计荷载，合理选取结构材料、断面尺寸、构造形式等，确保工业厂房在承受荷载时具备足够的强度和刚度，避免发生倒塌等安全事故。
4.提高施工效率：尽可能采用标准化构件，减少现场加工；预制构件的使用，可提高施工速度和质量。
5.提高经济效益：在满足使用功能和结构安全的前提下，通过合理计算和设计，尽可能减少材料使用量，降低建造成本。
二、单层工业厂房的结构形式1.钢结构厂房：采用钢材作为主要结构材料，具有轻质、高强度、可重复使用等特点，适用于大跨度、大空间要求的厂房。
2.砖混结构厂房：采用砖石、混凝土等材料作为主要结构材料，具有良好的保温、隔音、防火性能，适用于小跨度、小空间要求的厂房。
3.钢筋混凝土结构厂房：采用钢筋混凝土作为主要结构材料，结合了钢材和混凝土的优点，适用于中跨度、中空间要求的厂房。
三、单层工业厂房结构设计的要点1.基础设计：根据土壤特性和荷载特点，合理确定基础的类型和尺寸。
常见的基础类型包括浅基础（如承台、承板）和深基础（如桩基）。
2.柱网布置：根据使用要求和受力要求，在厂房内部确定柱网的位置和尺寸，使得柱网能够承受来自屋盖和墙体的荷载，并提供充足的工作空间。
3.屋面结构设计：根据屋面的形状和材料选择，设计屋面的结构形式（如桁架结构、刚架结构），保证其抗风、抗震和自重荷载的安全性。
4.墙体结构设计：根据墙体的高度和使用要求，选择适宜的墙体结构形式（如剪力墙、框架墙），保证其承载力、刚度和稳定性。
5.梁设计：根据荷载特点和柱网布置，设计适宜的梁结构形式（如梁柱节点连接方式、梁跨度），确保梁能够有效传递荷载到柱上。
单层工业厂房的构造概述单层工业厂房是指只有一个楼层的工业生产厂房，主要用于生产加工、储存物品及设备、办公等功能。
该类型厂房在工业领域中非常常见，其构造设计和建筑材料的选择直接影响到工业生产的效率和安全。
单层工业厂房的构造主要包括结构体系、建筑材料、墙体构造、屋面构造、地面处理等方面。
首先，结构体系是单层工业厂房的基础。
结构体系主要由柱、梁、桁架和地基等组成。
柱和梁通常采用钢结构，这是因为钢材具有优异的强度和刚度，能够承受较大的荷载。
而桁架则常用于大跨度的厂房，它能够提供足够的支撑和稳定性。
地基则用于承载整个建筑物的重量，通常采用混凝土浇筑成的承台或承梁，以增加地基的强度和稳定性。
其次，建筑材料的选择也是单层工业厂房构造的重要一环。
在厂房的建筑材料方面，常用的有钢材、混凝土、砖石等。
钢材主要用于结构支撑，其优势在于强度高、耐久性好、施工周期短。
混凝土则用于地面和墙体的建造，它具有坚固、耐用、防水等特点。
砖石主要用于厂房的装饰和隔墙，能够增加建筑物的美观性和隔音性。
第三，墙体构造也是单层工业厂房构造中的重要组成部分。
墙体构造包括外墙和内墙两部分。
外墙通常采用钢板、混凝土装饰板等材料，其主要作用是遮风挡雨、保温隔热。
内墙则主要用于划分不同功能区域、增加隔音效果等。
墙体的材料和结构设计需要根据实际使用需求和环境要求来确定，以保证厂房的功能和安全性。
第四，屋面构造是单层工业厂房构造中的重要组成部分。
屋面构造通常采用屋面板、彩钢瓦等材料。
屋面板通常由钢板和保温材料组成，能够提供良好的保温隔热效果。
而彩钢瓦则具有防水、耐久等特点，可以有效地防止雨水渗漏和阳光直射。
最后，地面处理也是单层工业厂房构造中的重要一环。
地面处理包括地面的硬化、防尘、防滑等。
常用的地面处理材料有水泥、地坪漆、环氧地坪等。
这些材料能够增加地面的耐磨性和防滑性，提高工业生产的效率和安全性。
综上所述，对于单层工业厂房的构造概述，包括结构体系、建筑材料、墙体构造、屋面构造和地面处理等方面。

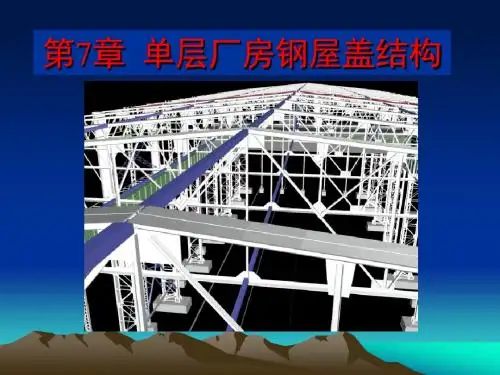

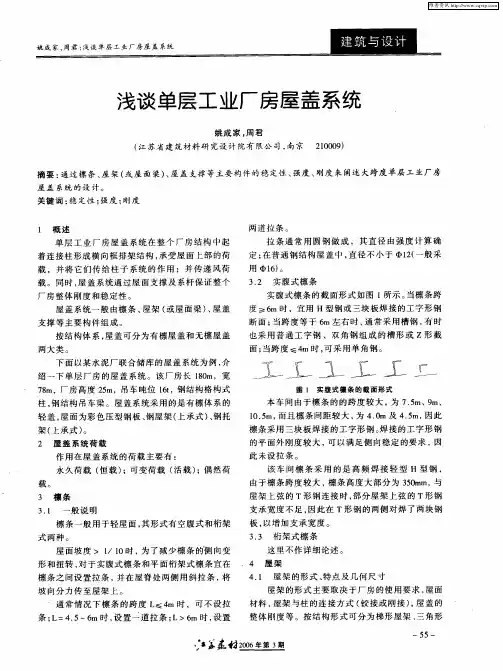

单层厂房屋盖结构的组成与作用
单层厂房屋盖结构通常由以下几个组成部分构成：屋面板、屋架、龙骨、檩条、膜结构、保温层、排水系统和附属设施等。
屋面板是位于屋盖上面的覆盖物，通常由金属板、彩钢瓦、FRP板、玻璃钢板等材质组成。
其作用是承受外部荷载并起到防水、防潮、隔热等作用。
屋架是支撑屋面板的骨架，通常由钢结构、木结构、混凝土等材质组成。
其作用是将自重和外部荷载传递到地基上，起到支撑屋面、抵抗风雨和地震等作用。
龙骨是连接屋架和屋面板的构件，通常由木材或钢材组成。
其作用是支撑屋面板，使其均匀受力，保证屋面的平整度和稳定性。
檩条是连接龙骨和屋架的构件，通常由木材或钢材组成。
其作用是增加屋面板的强度和稳定性，使其能够承受外部荷载。
膜结构是一种新型的屋面材料，通常由聚酯、聚氯乙烯等材料制成。
其作用是防水、防潮、隔热，同时具有轻质、柔性、抗风性能好等优点。
保温层是铺设在屋面板下方的一层材料，通常由聚苯板、聚氨酯泡沫、岩棉等材质组成。
其作用是减少能量消耗，保证室内温度舒适。
排水系统包括屋脊、屋檐、排水沟、排水管等，其作用是将雨水从屋面导走，保证屋面的干燥和防水效果。
附属设施包括屋顶通风系统、雨水收集系统、防雷系统等，其作用是增加屋面的透气性、减少排放污染物，同时保证屋面的安全性和稳定性。
总之，单层厂房屋盖结构的组成部分各自发挥着不同的作用，通过相互配合，共同构成了一个完整、稳定和防水的屋盖系统。
(一)组成一般由屋面梁(或屋架)、屋面板、檩条、托架、天窗架、屋盖支撑系统等组成。
1．屋面根据材料的不同分为：由轻型板材组成的有檩体系和由大型屋面板(预制)组成的无檩体系。
2．有檩体系是在屋面梁(或屋架)上铺设檩条，檩条上放置轻型板材而成。
檩条的间距1．0～5．0m，视轻型板材的承载能力而定，支承檩条的屋架间距一般为6．0～12．Om，屋面坡度为1／20～1/50。
3．无檩体系是指在屋面梁或屋架上，直接放置预制大型钢筋混凝土预制板的屋盖。
大型屋面板的尺寸一般为1．5m×6．Om、3．O m×6．Om，屋架间距为6．Om，屋面坡度为1／10～1/12。
(二)屋盖支撑系统1．屋盖结构的支撑系统，通常由下列支撑组成：(1)屋架和天窗架的横向支撑；还可分为屋架和天窗架的上弦横向支撑以及屋架下弦(2)屋架的纵向支撑；还可分为屋架上弦纵向支撑和屋架下弦纵向水平支撑。
(3)屋架和天窗架的垂直支撑。
(4)屋架和天窗架的水平系杆；还可分为屋架和天窗架上弦水平系杆以及屋架下弦水平系杆。
所有支撑应与屋架、托架、天窗架和檩条(或大型屋面板)等组成完整的体系。
2．屋盖结构的支撑形式一般可按以下要求采用：(1)屋架和天窗架的上弦横向支撑，屋架下弦横向水平支撑和屋架上弦纵向支撑以及屋架下弦纵向水平支撑，一般采用十字交叉的形式。
(2)屋架和天窗架的垂直支撑，可参考图10-35(a)-(d)的形式选用；其中，图10—35(c)一般用于天窗架两侧的垂直支撑，图10-35(d)为兼作檩条的垂直支撑。
(3)屋架和天窗架的水平系杆，包括柔性系杆(拉杆)和刚性系杆(压杆)，通常，柔性系杆采用单角钢，刚性系杆采用由两个角钢组成的十字形截面。
在有檩屋盖体系中，檩条可兼作横向支撑的承压杆(刚性杆)。
此时，充任支撑承压杆的檩条应计算其所承受的轴心力。
3．屋盖结构支撑是屋盖结构的一个组成部分，它的作用是将厂房某些局部水平荷载传递给主要承重结构，并保证屋盖结构构件在安装和使用过程中的整体刚度和稳定性。
单层厂房结构体系概述单层厂房结构体系概述一、引言单层厂房常常被用作生产、仓储、物流等用途，具有灵活性、经济性和便捷性的特点。
单层厂房结构体系的设计和施工需要考虑多个因素，如承重、抗震、耐候性等。
在本文中，将对单层厂房结构体系的概述进行详细介绍。

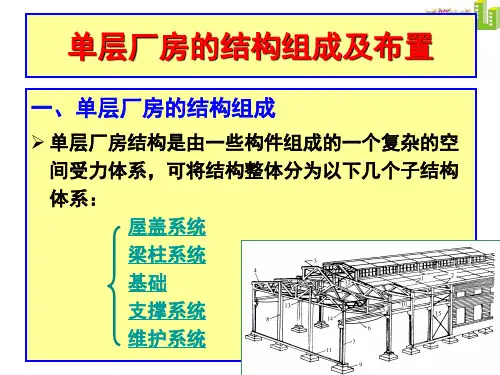

二、单层厂房结构体系的构成单层厂房结构体系主要由以下几个部分组成：1. 基础：单层厂房结构的基础是整个结构的承重部分，直接接受厂房所产生的荷载，并将其传递到地基上。
常见的基础形式有浇筑混凝土基础、混凝土桩基础和钢筋混凝土承台等。
基础的设计要满足足够的强度和稳定性要求。
2. 柱和梁：柱和梁是单层厂房结构的主要构件，直接负责荷载的传递和支撑。
柱一般采用钢柱，可以根据荷载大小和距离进行设置，并通过连接件与基础相连。
梁一般采用钢梁或混凝土梁，用于支撑屋面结构和传递荷载。
3. 屋面和墙面：屋面和墙面是单层厂房结构体系的外部构件，用于覆盖和保护内部空间。
屋面一般采用轻钢结构或混凝土结构，可以根据荷载要求选择合适的材料和形式。
墙面一般采用外墙板或预制混凝土墙体，用于隔离和固定结构。
4. 连接件和节点：连接件和节点是单层厂房结构体系的关键部分，负责将不同构件连接在一起，形成一个整体结构。
连接件一般采用螺栓连接或焊接连接，具有足够的强度和刚度。
节点的设计要考虑力学性能和施工性能，确保结构的稳定性和可靠性。
三、单层厂房结构体系设计考虑因素在进行单层厂房结构体系设计时，需要考虑以下几个因素：1. 承重能力：单层厂房结构需要能够承受厂房所产生的荷载，包括自重、人员活动、设备布置等。
设计时要合理确定各个构件的尺寸和材料，确保足够的承重能力。
2. 抗震性能：地震是单层厂房结构的一个重要考虑因素，设计时需要根据地震区域的特点和要求，选取合适的抗震措施和结构形式。
常见的抗震措施包括设置剪力墙、加固柱梁节点等。
3. 耐久性和耐候性：单层厂房结构需要具有足够的耐久性和耐候性，以应对长期使用和不同的气候条件。
