单层厂房27米跨梯形钢屋架钢屋盖设计计算书
- 格式:doc
- 大小:1.04 MB
- 文档页数:20
目录第一部分一、设计资料 (2)二、设计内容 (3)三、设计要求 (3)第二部分一、荷载和内力计算 (4)二、支撑布置 (5)三、杆件内力计算图 (6)四、杆件截面选择 (6)五、节点设计 (9)第一部分一、设计资料(1) 设计资料某厂房跨度为L=27m,总长240m,柱距6m.房内无吊车,无天窗,无振动设备。
采用1.5×6.0m预应力混凝土大型屋面板,屋第 1 页共15页架支承于钢筋混凝土柱上,混凝土强度等级为C30,。
地区计算温度高于-200C。
钢材选用235Q钢,焊条为43E型。
(2) 屋架形式及几何尺寸屋面采用预应力钢筋混凝土大型屋面板,采用梯形钢屋架。
屋架形式、几何尺寸及内力系数如附图一所示。
屋面坡度为(=3340-=i屋架计算跨度为26.7m,端部高度取1990mm,中部高度取3340mm。
/210:127001990*)(3) 荷载标准值①永久荷载:预应力钢筋混凝土大型屋面板(包括嵌缝) 1.4 KN/m2二毡三油(上铺绿豆砂)防水层 0.4 KN/m2找平层2cm厚 0.4 KN/m2保温层2 0.4 KN/m2屋架及支撑自重:按公式L12=计算: 0.309 KN/m2.0+.0q11永久荷载总和 2.617 KN/m2②可变荷载:屋面活荷载:2/kN7.0m附图一第 2 页共15页图1.1 27米跨屋架几何尺寸图1.2 27米跨屋架全跨单位荷载作用下各杆件的内力值第 3 页共15页第 4 页 共 15页图1.3 27米跨屋架半跨单位荷载作用下各杆件的内力值第二部分一、荷载和内力计算1、荷载计算恒荷载总和:2.6172/m KN屋面活荷载大于雪荷载,故不考虑雪荷载。
可变荷载总和:1.52/m KN屋面板坡度不大,对荷载影响小,未予考虑。
风荷载对屋面为吸力,重屋盖可不考虑。
2、荷载组合节点荷载设计值:按可变荷载效应控制的组合:kN F d 15.4665.1)8.09.04.17.04.1617.22.1(=⨯⨯⨯⨯+⨯+⨯=第 5 页 共 15页 其中,永久荷载,荷载分项系数2.1=G γ;积灰荷载,荷载分项系数4.11=Q γ;组合系数9.01=ψ;屋面荷载,4.12=Q γ,9.02=ψ。
钢屋架设计计算书一、设计资料某车间跨度为24(27、30)m,厂房总长度90m,柱距6m,车间内设有两台300/50kN中级工作制吊车(参见平面图、剖面图),工作温度高于-20℃,无侵蚀性介质,地震设防烈度为6度,屋架下弦标高为12.5m;采用1.5×6 m预应力钢筋混凝土大型屋面板,Ⅱ级防水,卷材屋面,屋架采用梯形钢桁架,两端铰支在钢筋混凝土柱上,混凝土柱上柱截面尺寸为400×400mm,混凝土强度等级为C25,屋架采用的钢材为Q235B钢,焊条为E43型。
永久荷载:改性沥青防水层0.35kN/m220厚1:2.5水泥砂浆找平层0.4kN/m2100厚泡沫混凝土保温层0.6kN/m2预应力混凝土大型屋面板(包括灌缝) 1.4kN/m2屋架和支撑自重为(0.120+0.011L)kN/m2可变荷载基本风压:0.35kN/m2基本雪压:(不与活荷载同时考虑)0.45kN/m2积灰荷载0.75kN/m2不上人屋面活荷载0.7kN/m2二、屋架型式、尺寸、材料选择和支撑布置由于采用大型屋面板和油毡防水屋面,故选用平坡梯形钢屋架,未考虑起拱时的上弦坡度i=1/10。
屋架坡度l=27m,每端支座中线缩进0.15m.计算跨度l0=l-2×0.15m=26.7m;端部高度取H0=1.95m,中部高度H=3.29m起拱按f=l0/500,取60mm.配合大型屋面板尺寸(1.5×6m),采用屋架间距B=6m,上弦节间尺寸1.5m。
选用屋架的杆件布置和几何尺寸如图-1。
图-1 屋架尺寸三、荷载和杆件内力计算(1)屋架荷载屋面活动荷载按雪荷载(0.40kN/m2×1.4)和活荷载(0.50kN/m2×1.4)的较大值,取.50kN/m2×01.4。
屋架和支撑重按(0.12+0.011L)×1.2=0.384kN/m2×1.2;因屋架下弦无其他荷载,为方便认为屋架和支撑重全部作用于上弦节点。
单层厂房钢屋盖设计计算书一、设计计算资料梯形屋架跨度27m ,屋架间距6m ,厂房长度84m 。
屋架支撑于钢筋混凝土柱子上,节点采用焊接方式连接。
钢筋混凝土柱高12m ,其混凝土强度等级为C30。
钢材为Q235-B ,焊条E43型。
厂房内有中级工作制桥式吊车,起重量Q ≤300kN 。
屋面均布活荷载(不与雪荷载同时考虑)为:轻型屋面取0.3kN /㎡,但计算负荷面积不超过60㎡时,取0.5 kN /㎡;重型屋面取0.5 kN /㎡。
屋面材料为长尺压型钢板,屋面坡度i 8/1=,H 型钢檩条的水平间距为3.375m 。
基本风压为0.75 kN /㎡,基本雪压为0 kN /㎡。
二、屋架几何尺寸的确定屋架的计算跨度mm L l 26700300270003000=-=-=,端部高度取mm H 19900=跨中高度为mm 3680H ,36788227000190020==⨯+=+=取mm L i H H 。
跨中起拱高度为60mm (L/500)。
梯形钢屋架形式和几何尺寸如图1所示。
三、屋盖支撑布置根据厂房长度(84m>60m )、跨度及荷载情况,设置三道上、下弦横向水平支撑。
因柱网采用封闭结合,厂房两端的横向水平支撑设在第一柱间,该水平支撑的规格与中间柱间支撑的规格有所不同。
在所有柱间的上弦平面有檩条代替刚性与柔性系杆,以保证安装时上弦杆的稳定,在各柱间下弦平面的跨中及端部设置了柔、刚性系杆,以传递山墙风荷载。
在设置横向水平支撑的柱间,于屋架跨中和两端各设一道垂直支撑。
梯形钢屋架支撑布置如图2、图3、图4所示。
其中SC#为上弦支撑、XC#为下弦支撑、CC#为垂直支撑、GG#为刚性系杆、RG#为柔性系杆、GWJ#为屋架。
四、荷载计算1、永久荷载(水平投影面)压型钢板 151.086515.0=⨯kN/㎡ 檩条(0.5kN/m ) 0.148 kN /㎡屋架及支撑自重 0.01L=0.27kN /㎡ 合计 0.569kN /㎡ 2、可变荷载(水平投影面)因屋架受荷水平投影面积超过60㎡,故屋面均布活荷载为0.30 kN /㎡,无雪荷载。

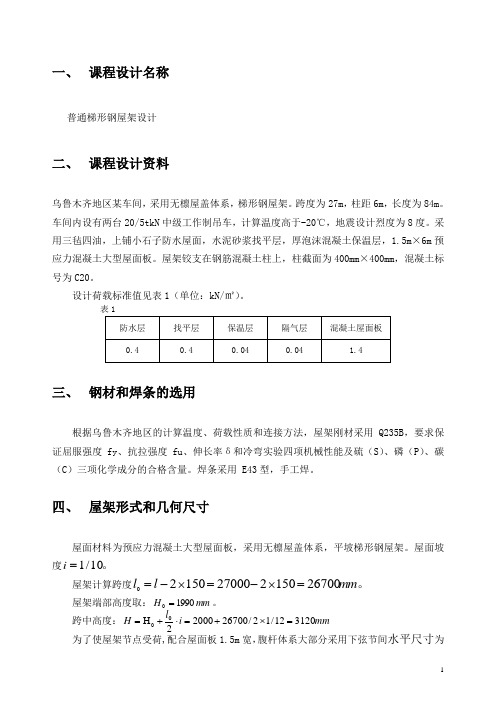

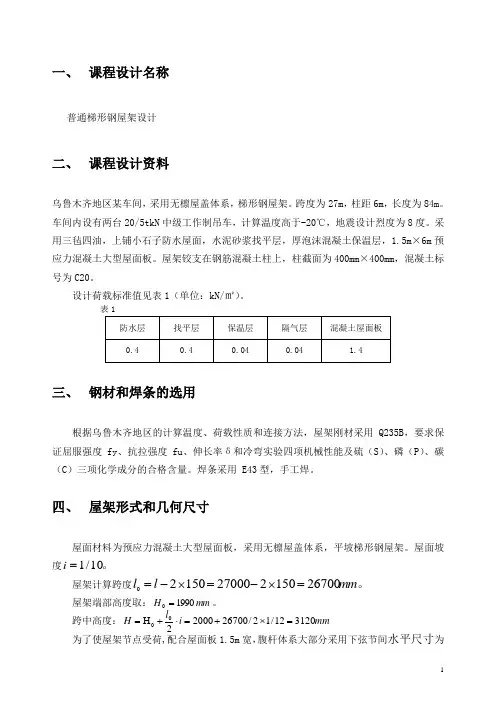

一、 课程设计名称普通梯形钢屋架设计二、 课程设计资料乌鲁木齐地区某车间,采用无檩屋盖体系,梯形钢屋架。
跨度为27m ,柱距6m ,长度为84m 。
车间内设有两台20/5tkN 中级工作制吊车,计算温度高于-20℃,地震设计烈度为8度。
采用三毡四油,上铺小石子防水屋面,水泥砂浆找平层,厚泡沫混凝土保温层,1.5m ×6m 预应力混凝土大型屋面板。
屋架铰支在钢筋混凝土柱上,柱截面为400mm ×400mm ,混凝土标号为C20。
设计荷载标准值见表1(单位:kN/㎡)。
三、 钢材和焊条的选用根据乌鲁木齐地区的计算温度、荷载性质和连接方法,屋架刚材采用 Q235B ,要求保证屈服强度 fy 、抗拉强度 fu 、伸长率δ和冷弯实验四项机械性能及硫(S )、磷(P )、碳(C )三项化学成分的合格含量。
焊条采用 E43型,手工焊。
四、 屋架形式和几何尺寸屋面材料为预应力混凝土大型屋面板,采用无檩屋盖体系,平坡梯形钢屋架。
屋面坡度。
10/1=i屋架计算跨度。
mm l l 2670015022700015020=⨯-=⨯-= 屋架端部高度取:mm H 19900=。
跨中高度:mm i l H 312012/12/2670020002H 00=⨯+=⋅+= 为了使屋架节点受荷,配合屋面板1.5m 宽,腹杆体系大部分采用下弦节间水平尺寸为3.0m的人字形式,上弦节间水平尺寸为 1.5m,屋架几何尺寸如图图1:27米跨屋架几何尺寸五、屋盖支撑布置根据车间长度、跨度及荷载情况,在车间两端 5.5m 开间内布置上下弦横向水平支撑,在设置横向水平支撑的同一开间的屋架两端及跨中布置三道竖向支撑,中间各个屋架用系杆联系,在屋架两端和中央的上、下弦设三道通长系杆,其中:上弦屋脊节点处及屋架支座出的系杆为刚性系杆(图2),安装螺栓采用 C 级,螺杆直径:d=20mm,螺孔直径:d0=21.5mm。
符号说明:GWJ-(钢屋架);SC-(上弦支撑):XC-(下弦支撑); CC-(垂直支撑);GG-(刚性系杆);LG-(柔性系杆)六、荷载及内力计算1、荷载分析活荷载与雪荷载不会同时出现,故取两者较大的活荷载计算。
1.设计资料哈尔滨市食品加工厂单层工业厂房跨度l=27m ,长度50m 。
冬季计算温度-27.1℃.房屋内无吊车。
不需地震设防。
采用1.5m ×5m 预应力混凝土大型屋面板,10cm 后泡沫混凝土保温层和卷材屋面。
雪荷载为0.452/m kN ,屋面积灰荷载为0.752/m kN 。
屋架支撑与钢筋混凝土柱上,柱截面为400mm ×400mm ,混凝土强度等级为C20.钢材选用Q235-B 。
焊条选用E-43型,手工焊。
2.屋架形式与几何尺寸屋面材料为大型屋面板,故采用无檩体系平坡梯形屋架。
屋面坡度i=1/10.屋架计算跨度mm l l 267003000=-=。
端部高度取mm H 20000=,中部高度mm H 3335=约为(l/8.0)。

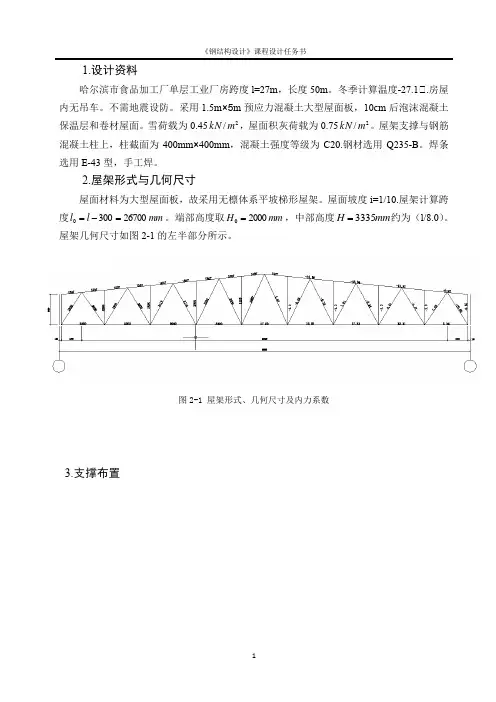

屋架几何尺寸如图2-1的左半部分所示。
图2-1 屋架形式、几何尺寸及内力系数3.支撑布置图3-1 屋架及支撑布置由于房屋长度只有50m ,跨度为27m<30m ,故仅在房屋两端部设置上、下弦横向水平支撑和屋架两端及跨中三处设置垂直支撑。
其他屋架则在垂直支撑处分别与上、下弦设置三道系杆,其中屋脊和两支座处为刚性系杆,其余三道为柔性系杆。
4.屋架节点荷载(一)荷载计算与组合 (1)荷载标准值屋面坡度较小,故对所有荷载均按水平投影面计算(风荷载为吸力,且本例为重屋架,故不考虑):预应力混凝土大型屋面板和灌缝 2/40.1m kN冷底子油热沥青各一道 2/05.0m kN100mm 厚泡沫混凝土保温层 2/60.0m kN20mm 厚水泥砂浆找平层 2/40.0m kN 两毡三油上铺小石子 2/35.0m kN屋架和支撑自重 22/42.0/)27011.012.0(011.072.0m kN m kN l =⨯+=+永久荷载总和 2/22.3m kN屋面活荷载(大于雪荷载) 2/50.0m kN 屋面积灰荷载 2/75.0m kN荷载组合按全跨永久荷载和全跨可变荷载计算。
钢屋架设计计算书一、设计资料某车间跨度为24(27、30)m,厂房总长度90m,柱距6m,车间内设有两台300/50kN中级工作制吊车(参见平面图、剖面图),工作温度高于-20℃,无侵蚀性介质,地震设防烈度为6度,屋架下弦标高为12.5m;采用1.5×6 m预应力钢筋混凝土大型屋面板,Ⅱ级防水,卷材屋面,屋架采用梯形钢桁架,两端铰支在钢筋混凝土柱上,混凝土柱上柱截面尺寸为400×400mm,混凝土强度等级为C25,屋架采用的钢材为Q235B钢,焊条为E43型。
永久荷载:改性沥青防水层0.35kN/m220厚1:2.5水泥砂浆找平层0.4kN/m2100厚泡沫混凝土保温层0.6kN/m2预应力混凝土大型屋面板(包括灌缝) 1.4kN/m2屋架和支撑自重为(0.120+0.011L)kN/m2可变荷载基本风压:0.35kN/m2基本雪压:(不与活荷载同时考虑)0.45kN/m2积灰荷载0.75kN/m2不上人屋面活荷载0.7kN/m2二、屋架型式、尺寸、材料选择和支撑布置由于采用大型屋面板和油毡防水屋面,故选用平坡梯形钢屋架,未考虑起拱时的上弦坡度i=1/10。
屋架坡度l=27m,每端支座中线缩进0.15m.计算跨度l0=l-2×0.15m=26.7m;端部高度取H0=1.95m,中部高度H=3.29m起拱按f=l0/500,取60mm.配合大型屋面板尺寸(1.5×6m),采用屋架间距B=6m,上弦节2间尺寸1.5m。
选用屋架的杆件布置和几何尺寸如图-1。
图-1 屋架尺寸三、荷载和杆件内力计算(1)屋架荷载屋面活动荷载按雪荷载(0.40kN/m2×1.4)和活荷载(0.50kN/m2×1.4)的较大值,取0.50kN/m2×1.4。
屋架和支撑重按(0.12+0.011L)×1.2=0.384kN/m2×1.2;因屋架下弦无其他荷载,为方便认为屋架和支撑重全部作用于上弦节点。
-、设计资料1、某工厂车间,采用梯形钢屋架无檩屋盖方案,厂房跨度取27m,长度为102m,柱距6m。
采用1.5m×6m预应力钢筋混凝土大型屋面板,保温层、找平层及防水层自重标准值为1.3kN/m2。
屋面活荷载标准值为0.5kN/m2,雪荷载标准值0.5kN/m2,积灰荷载标准值为0.6kN/m2,轴线处屋架端高为1.90m,屋面坡度为i=1/12,屋架铰接支承在钢筋混凝土柱上,上柱截面400mm×400mm,混凝土标号为C25。
钢材采用Q235B级,焊条采用E43型。
2、屋架计算跨度:Lo=27m-2×0.15m=26.7m3、跨中及端部高度:端部高度:h′=1900mm(端部轴线处),h=1915mm(端部计算处)。
屋架中间高度h=3025mm。
二、结构形式与布置屋架形式及几何尺寸如图一所示:2、荷载组合设计桁架时,应考虑以下三种组合:①全跨永久荷载+全跨可变荷载(按永久荷载为主控制的组合) :全跨节点荷载设计值:F=(1.35×3.12+1.4×0.7×0.5+1.4×0.9×0.6) ×1.5×6=49.122kN图三桁架计算简图本设计采用程序计算结构在单位节点力作用下各杆件的内力系数,见表一。
1、上弦杆:整个上弦杆采用相等截面,按最大设计内力IJ 、JK 计算,根据表得:N= -1139.63KN ,屋架平面内计算长度为节间轴线长度,即:ox l =1355mm,本屋架为无檩体系,认为大型屋面板只起刚性系杆作用,不起支撑作用,根据支撑布置和内力变化情况,取屋架平面外计算长度oy l 为支撑点间的距离,即:oy l =3ox l =4065mm 。
根据屋架平面外上弦杆的计算长度,上弦截面宜选用两个不等肢角钢,且短肢相并,如图四所示:图四 上弦杆腹杆最大内力N=-574.7KN ,查表可知,中间节点板厚度取12mm ,支座节点板厚度取14mm 。
-、设计资料梯形钢屋架长度为72m,跨度为27m。
车间内设有两台中级工作制桥式吊车。
该地区冬季最低温度为-20℃。
屋面采用1.5m×6.0m预应力大型屋面板,屋面坡度为i=1:10。
上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。
屋面活荷载标准值为0.7kN/㎡,雪荷载标准值为0.3kN/㎡,积灰荷载标准值为0.6kN/㎡。
屋架采用梯形钢屋架,其两端铰支于钢劲混凝土柱上。
柱头截面为400mm ×400mm,所用混凝土强度等级为C20。
根据该地区的温度及荷载性质,钢材采用Q235级,其设计强度f=215kN/㎡,焊条采用E43型,手工焊接。
构件采用钢板及热轧钢劲,构件与支撑的连接用M20普通螺栓。
屋架的计算跨度:Lo=27000-2×150=26700mm,设计为无檩屋盖方案,采用平坡梯形屋架,取屋架在27米轴线处的端部高度:h=2000mm(轴线处),h=2015mm(计算跨度处)。
二、结构形式与布置屋架形式及几何尺寸见图1所示。
图1 屋架形式及几何尺寸符号说明:GWJ-(钢屋架);SC-(上弦支撑):XC-(下弦支撑); CC-(垂直支撑);GG-(刚性系杆);LG-(柔性系杆)图2 屋架支撑布置图三、荷载与内力计算1.荷载计算荷载与雪荷载不会同时出现,故取两者较大的活荷载计算。
永久荷载标准值放水层(三毡四油上铺小石子) 0.35kN/㎡找平层(20mm厚水泥砂浆) 0.02×20=0.40kN/㎡保温层(120mm厚泡沫混凝土) 0.12×6=0.70kN/㎡预应力混凝土大型屋面板 1.40kN/㎡钢屋架和支撑自重 0.12+0.011×27=0.417kN/㎡管道设备自重 0.10 kN/㎡总计 3.387kN/㎡可变荷载标准值雪荷载 0.3kN/㎡积灰荷载 0.60kN/㎡总计 0.90kN/㎡永久荷载设计值 1.35×3.387=4.572 kN/㎡(由可变荷载控制)可变荷载设计值 1.4×0.9=1.26kN/㎡2.荷载组合设计屋架时,应考虑以下三种组合:组合一全跨永久荷载+全跨可变荷载屋架上弦节点荷载 P=(4.572+1.26) ×1.5×6=52.488 kN组合二全跨永久荷载+半跨可变荷载屋架上弦节点荷载P=4.572×1.5×6=41.148 kN1P=1.26×1.5×6=11.34 kN2组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载屋架上弦节点荷载P=0.417×1.2×1.5×6=4.5 kN3P=(1.4×1.35+0.7) ×1.5×6=23.31 kN43.内力计算本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数,见表1。
钢结构课程设计梯形钢屋架计算书所在学院建筑工程学院所属专业土木工程班级学号土木10-3 1015020324 学生春旭指导教师黄雪芳王晓东设计时间2013.11.26-、设计资料1、某工厂车间,采用梯形钢屋架无檩屋盖方案,厂房跨度取27m,长度为102m,柱距6m。
采用1.5m×6m预应力钢筋混凝土大型屋面板,保温层、找平层及防水层自重标准值为1.3kN/m2。
屋面活荷载标准值为0.5kN/m2,雪荷载标准值0.5kN/m2,积灰荷载标准值为0.6kN/m2,轴线处屋架端高为1.90m,屋面坡度为i=1/12,屋架铰接支承在钢筋混凝土柱上,上柱截面400mm×400mm,混凝土标号为C25。
钢材采用Q235B级,焊条采用E43型。
2、屋架计算跨度:Lo=27m-2×0.15m=26.7m3、跨中及端部高度:端部高度:h′=1900mm(端部轴线处),h=1915mm(端部计算处)。
屋架中间高度h=3025mm。
二、结构形式与布置屋架形式及几何尺寸如图一所示:图一屋架形式及几何尺寸屋架支撑布置如图二所示:图二-1屋架上弦支撑布置图图二-2屋架下弦支撑分布图图二-3屋架垂直支撑符号说明:GWJ-(钢屋架);SC-(上弦支撑);XC-(下弦支撑);CC-(垂直支撑);GG-(刚性系杆);LG-(柔性系杆)。
三、荷载与力计算1、荷载计算荷载与雪荷载不同时考虑,故计算时取两者较大的荷载标准值计算。
由资料可知屋面活荷载等于雪荷载,所以取0.5kN/㎡计算。
标准永久荷载:防水层、找平层、保温层1.30kN/㎡预应力混凝土大型屋面板1.40kN/㎡钢屋架和支撑自重0.12+0.011×27=0.42kN/㎡总计: 3.12kN/㎡`标准可变荷载:屋面活荷载0.50kN/㎡积灰荷载0.60kN/㎡总计: 1.1kN/㎡2、荷载组合设计桁架时,应考虑以下三种组合:①全跨永久荷载+全跨可变荷载 (按永久荷载为主控制的组合) :全跨节点荷载设计值:F=(1.35×3.12+1.4×0.7×0.5+1.4×0.9×0.6) ×1.5×6=49.122kN②全跨永久荷载+半跨可变荷载:全跨节点永久荷载设计值:对结构不利时:F1.1=1.35×3.12×1.5×6=37.908kN(按永久荷载为主的组合)F1.2=1.2×3.12×1.5×6=33.696kN(按可变荷载为主的组合)对结构有利时:F1.3=1.0×3.12×1.5×6=28.080kN半跨节点可变荷载设计值:F2.1= 1.4×(0.7×0.5+0.9×0.6)×1.5×6=11.214kN(按永久荷载为主的组合)F2.2=1.4×(0.7+0.9×0.6)×1.5×6=17.325kN(按可变荷载为主的组合)③全跨屋架包括支撑自重+半跨屋面板自重+半跨屋面活荷载(按可变荷载为主的组合):全跨节点屋架自重设计值:对结构不利时:F3.1=1.2×0.45×1.5×6=4.86kN对结构有利时:F3.2=1.0×0.45×1.5×6=4.05kN半跨节点屋面板自重及活荷载设计值:F4=(1.2×1.4+1.4×0.5) ×1.5×6= 21.42kN其中①②为使用阶段荷载情况,③施工阶段荷载情况。
一、课程设计任务概述涉及一榀钢屋架,地震烈度为6度。
无侵蚀性介质,屋架下弦标高为12.5m。
屋面积灰荷载0.8kN/㎡。
钢材为Q345,焊条E50型。
屋架铰支于钢筋混凝土柱上,柱混凝土强度C25。
屋面均布活载(不与雪荷载同时考虑)为0.7kN/㎡。
屋架跨度27m,雪荷载0.35 kN/㎡,柱距6m采用无檩体系,屋面材料采用预应力混凝土屋面板,,屋架坡度为1:10。
二、屋架几何尺寸屋架的计算跨度:Lo=27000-2×150=26700mm,端部高度:h=1990mm(轴线处),h=3325mm(计算跨度处)。
三、屋架上弦、下弦及支撑布置GWJ:钢屋架 GG:刚性系杆 LG:柔性系杆屋架上弦水平支撑布置见下图(图一)屋架下弦水平支撑布置见下图(图二)端垮垂直支撑布置见下图(图三)跨中垂直支撑布置见下图(图三)图一图二图三四、屋架荷载分析及内力汇总表 1、荷载分析活荷载与雪荷载不会同时出现,故取两者较大的活荷载计算。
永久荷载标准值:三毡四油防水层 0.4 kN/㎡ 水泥砂浆找平层 0.4 kN/㎡ 保温层 0.5 kN/㎡ 一毡二油隔气层 0.05 kN/㎡ 水泥砂浆找平层 0.3 kN/㎡ 预应力混凝土 1.45㎡kN/㎡ 屋架及支撑自重 0.12+0.297=0.417kN/㎡总计 3.517kN/㎡可变荷载标准值:活荷载 0.70kN/㎡ 雪荷载 0.35kN/㎡ 积灰荷载 0.90kN/㎡ 不需要考虑风压作用由可变荷载效应控制的组合: =1.2×3.517+1.4×0.7+1.4×0.9×0.70 =6.0824kN/㎡由永久荷载效应控制的组合: =1.35×3.517+1.4×0.7×0.7+1.4×0.9×0.7 =6.316kN/㎡所以本设计按永久荷载效应控制设计 荷载组合:全跨永久荷载+全跨可变荷载{=max(屋面均布活荷载,雪荷载)}+全跨积灰荷载 P= 6.0824kN/㎡×1.5m ×6m=54.74kN 全跨永久荷载+半跨可变荷载+半跨积灰荷载 1P =1.35×3.517kN/㎡×1.5m ×6m=42.73kN=(1.4×0.7×0.7+1.4×0.9×0.7)kN/㎡×1.5m ×6m=14.11kN 2、内力汇总表112nG GK Q Q K Qi ci Qiki S S S S γγγψ==++∑1nG GK Qi ci Qiki S S S γγψ==+∑2P杆件在单位节点力作用下各杆件的内力系数:注:表内负号表示压力杆件内力系数单向荷载内力内力组合不利组合全跨半跨恒载荷载9.07恒+全恒+半全跨半跨AB00000000 RS00000000上BC-10.078-7.267-430.633-142.201-102.537-572.834-533.17-572.834 QR-10.078-2.81-430.633-142.201-39.6491-572.834-470.282-572.834 CD-10.078-10.88-430.633-142.201-153.517-572.834-584.15-572.834弦PQ-10.078-2.81-430.633-142.201-39.6491-572.834-470.282-572.834 DE-15.978-10.88-682.74-225.45-153.517-908.19-836.257-908.19 OP-15.978-5.092-682.74-225.45-71.8481-908.19-754.588-908.19杆EF-16.244-11.146-694.106-229.203-157.27-923.309-851.376-923.309 NO-16.244-5.091-694.106-229.203-71.834-923.309-765.94-923.309 FG-16.008-10.91-684.022-225.873-153.94-909.895-837.962-909.895 MN-16.008-5.091-684.022-225.873-71.834-909.895-755.856-909.895 GH-18.813-11.143-803.879-265.451-157.228-1069.33-961.107-1069.33 LM-18.813-7.66-803.879-265.451-108.083-1069.33-911.962-1069.33 HI-19.018-11.366-812.639-268.344-160.374-1080.98-973.013-1080.98 KL-19.018-7.643-812.639-268.344-107.843-1080.98-920.482-1080.98 IJ-18.806-11.153-803.58-265.353-157.369-1068.93-960.949-1068.93 JK-18.806-11.153-803.58-265.353-157.369-1068.93-960.949-1068.93下ab 5.681 4.189242.749180.1589159.10679322.908301.8559322.908 hi 5.681 1.569242.749180.1589122.13859322.908264.8877322.908弦bc13.4099.403572.9666189.201132.6763762.1676705.6429762.1676 gh13.409 4.001572.9666189.20156.45411762.1676629.4207762.1676杆cd18.4511.524788.3685260.3295162.60361048.698950.97211048.698 fg18.45 6.867788.3685260.329596.893371048.698885.26191048.698 de18.0489.037771.191254.6573127.51211025.848898.70311025.848 ef18.0489771.191254.6573126.991025.848898.1811025.848腹Aa-0.501-0.501-21.4077-7.06911-7.06911-28.4768-28.4768-28.4768 Si-0.5010-21.4077-7.069110-28.4768-21.4077-28.4768 Ba-10.226-7.54-436.957-144.289-106.389-581.246-543.346-581.246 Ri-10.226-2.727-436.957-144.289-38.478-581.246-475.435-581.246 Bb7.824 5.475334.3195110.396677.25225444.7162411.5718444.7162 Rh7.824 2.291334.3195110.396632.32601444.7162366.6455444.7162 Cb-1.032-1.032-44.0974-14.5615-14.5615-58.6589-58.6589-58.6589杆Qh-1.0320.016-44.0974-14.56150.22576-58.6589-43.8716-58.6589 Db-6.43-4.133-274.754-90.7273-58.3166-365.481-333.071-365.481 Ph-6.43-2.294-274.754-90.7273-32.3683-365.481-307.122-365.481 Dc7.771 2.752332.0548109.648838.83072441.7036370.8856441.7036 Pg7.771 2.026332.0548109.648828.58686441.7036360.6417441.7036 Ec-1.661-1.664-70.9745-23.4367-23.479-94.4112-94.4536-94.4112 Og-1.6610-70.9745-23.43670-94.4112-70.9745-94.4112Gc -3.451 -0.954 -147.461 -48.6936 -13.4609 -196.155 -160.922 -196.155 Mg -3.451 -2.493 -147.461 -48.6936 -35.1762 -196.155 -182.637 -196.155 Ej 0.212 0.212 9.05876 2.99132 2.99132 12.05008 12.05008 12.05008 Om 0.212 0.01 9.05876 2.99132 0.1411 12.05008 9.19986 12.05008 Fj -0.149 -0.149 -6.36677 -2.10239 -2.10239 -8.46916 -8.46916 -8.46916 Nm -0.149 0.001 -6.36677 -2.10239 0.01411 -8.46916 -6.35266 -8.46916 Gd 0.671 -0.96 28.67183 9.46781 -13.5456 38.13964 15.12623 38.13964 Mf 0.671 1.628 28.67183 9.46781 22.97108 38.13964 51.64291 38.13964 Hd -1.416 -1.489 -60.5057 -19.9798 -21.0098 -80.4854 -81.5155 -80.4854 Lf -1.416 0.072 -60.5057 -19.9798 1.01592 -80.4854 -59.4898 -80.4854 Jd 1.077 3.13 46.02021 15.19647 44.1643 61.21668 90.18451 61.21668 Jf 1.077 -2.051 46.02021 15.19647 -28.9396 61.21668 17.0806 61.21668 Hk 0.171 0.181 7.30683 2.41281 2.55391 9.71964 9.86074 9.71964 Ll 0.171 -0.01 7.30683 2.41281 -0.1411 9.71964 7.16573 9.71964 Ik -0.116 -0.129 -4.95668 -1.63676 -1.82019 -6.59344 -6.77687 -6.59344 Kl -0.116 0.013 -4.95668 -1.63676 0.18343 -6.59344 -4.77325 -6.59344 Je 2.095 1.047 89.51935 29.56045 14.77317 119.0798 104.2925 119.0798五、杆件截面设计腹杆最大内力,N=-581.246N ,由屋架节点板厚度参考可知:支座节点板厚度取14mm ;其余节点板与垫板厚度取12mm 。
-、设计资料梯形钢屋架长度为72m,跨度为27m。
车间内设有两台中级工作制桥式吊车。
该地区冬季最低温度为-20℃。
屋面采用1.5m×6.0m预应力大型屋面板,屋面坡度为i=1:10。
上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。
屋面活荷载标准值为0.7kN/㎡,雪荷载标准值为0.3kN/㎡,积灰荷载标准值为0.6kN/㎡。
屋架采用梯形钢屋架,其两端铰支于钢劲混凝土柱上。
柱头截面为400mm ×400mm,所用混凝土强度等级为C20。
根据该地区的温度及荷载性质,钢材采用Q235级,其设计强度f=215kN/㎡,焊条采用E43型,手工焊接。
构件采用钢板及热轧钢劲,构件与支撑的连接用M20普通螺栓。
屋架的计算跨度:Lo=27000-2×150=26700mm,设计为无檩屋盖方案,采用平坡梯形屋架,取屋架在27米轴线处的端部高度:h=2000mm(轴线处),h=2015mm(计算跨度处)。
二、结构形式与布置屋架形式及几何尺寸见图1所示。
图1 屋架形式及几何尺寸屋架支撑布置见图2所示。
符号说明:GWJ-(钢屋架);SC-(上弦支撑):XC-(下弦支撑); CC-(垂直支撑);GG-(刚性系杆);LG-(柔性系杆)图2 屋架支撑布置图三、荷载与内力计算1.荷载计算荷载与雪荷载不会同时出现,故取两者较大的活荷载计算。
永久荷载标准值放水层(三毡四油上铺小石子)0.35kN/㎡找平层(20mm厚水泥砂浆)0.02×20=0.40kN/㎡保温层(120mm厚泡沫混凝土)0.12×6=0.70kN/㎡预应力混凝土大型屋面板 1.40kN/㎡钢屋架和支撑自重0.12+0.011×27=0.417kN/㎡管道设备自重0.10 kN/㎡总计 3.387kN/㎡可变荷载标准值雪荷载0.3kN/㎡积灰荷载0.60kN/㎡总计0.90kN/㎡永久荷载设计值 1.35×3.387=4.572 kN/㎡(由可变荷载控制)可变荷载设计值 1.4×0.9=1.26kN/㎡2.荷载组合设计屋架时,应考虑以下三种组合:组合一全跨永久荷载+全跨可变荷载屋架上弦节点荷载P=(4.572+1.26) ×1.5×6=52.488 kN组合二全跨永久荷载+半跨可变荷载P=4.572×1.5×6=41.148 kN屋架上弦节点荷载1P=1.26×1.5×6=11.34 kN2组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载P=0.417×1.2×1.5×6=4.5 kN屋架上弦节点荷载3P=(1.4×1.35+0.7) ×1.5×6=23.31 kN43.内力计算本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数,见表1。
某车间27m梯形钢屋架设计
梯形钢屋架是指钢结构中采用梯形钢材构成的屋架,它具有重量轻、强度高、施工方便等优点,在工业厂房,商业大厦等建筑物中得到广泛应用。
本文将结合某车间27m梯形钢屋架设计,从梁柱、节点、荷载等方面详细讲解其设计流程。
一、设计参数
该梯形钢屋架的设计参数如下:
跨度:27m
净高:5m
屋面坡度:5%
风压:0.8kN/m²
二、梁柱的设计
梁柱是梯形钢屋架的主要组成部分,其主要承受落在屋面上的荷载,设计时需要考虑其受力情况。
1. 梁的设计
该梯形钢屋架的梁一般为双梁结构,采用H型钢。
设计时需要根据结构计算确定梁的大小和型号。
据计算,该梯形钢屋架的梁的尺寸为800mm * 300mm * 14mm。
三、节点的设计
节点是梯形钢屋架中连接梁柱的重要部分,其设计需要考虑承载能力和连接方式等因素。
该梯形钢屋架的节点采用角钢板焊接,其连接方式牢固,能有效承受荷载。
节点设计时应根据结构计算确定其大小和具体焊接方式。
四、荷载的设计
荷载是梯形钢屋架设计中需要考虑的重要因素,其大小以及分布情况对结构的安全性有很大影响。
风荷载是梯形钢屋架设计中需要考虑的重要荷载之一,其大小与风速有关。
该梯形钢屋架的设计风压为0.8kN/m²,根据结构计算,该荷载下的梁柱满足强度要求。
综上所述,该车间27m梯形钢屋架的设计采用H型钢作为梁柱的材料,节点采用角钢板焊接,具有承载能力强,连接牢固等特点。
荷载设计中考虑了风荷载和雪荷载,保证了结构的安全性。
在施工时需要严格按照设计方案进行,确保其质量和安全。
第一章:设计资料某单跨单层厂房,跨度L=24m,长度54m,柱距6m,厂房内无吊车、无振动设备,屋架铰接于混凝土柱上,屋面采用1.5*6.0m太空轻质大型屋面板。
钢材采用Q235-BF,焊条采用E43型,手工焊。
柱网布置如图2.1所示,杆件容许长度比:屋架压杆【λ】=150屋架拉杆【λ】=350。
第二章:结构形式与布置2.1 柱网布置图2.1 柱网布置图2.2屋架形式及几何尺寸由于采用大型屋面板和油毡防水屋面,故选用平坡梯形钢屋架,未考虑起拱时的上弦坡度i=1/10。
屋架跨度l=24m,每端支座缩进0.15m,计算跨度l0=l-2*0.15m=23.7m;端部高度取H0=2m,中部高度H =3.2m;起拱按f=l0/500,取50mm,起拱后的上弦坡度为1/9.6。
配合大型屋面板尺寸(1.5*6m),采用钢屋架间距B=6m,上弦节间尺寸1.5m。
选用屋架的杆件布置和尺寸如施工图所示。
图2.2 屋架的杆件尺寸2.3支撑布置由于房屋较短,仅在房屋两端5.5m开间内布置上、下弦横向水平支撑以及两端和中央垂直支撑,不设纵向水平支撑。
中间各屋架用系杆联系,上下弦各在两端和中央设3道系杆,其中上弦屋脊处与下弦支座共三道为刚性系杆。
所有屋架采用统一规格,但因支撑孔和支撑连接板的不同分为三个编号:中部6榀为WJ1a ,设6道系杆的连接板,端部第2榀为WJ1b,需另加横向水平支撑的的连接螺栓孔和支撑横杆连接板;端部榀(共两榀)为WJ1c。
图2.3 上弦平面12W J 1cW J 1bW J 1aW J 1aW J 1aW J 1aW J 1aW J 1b1W J 1c2W J 1a1---12---2图2.3下弦平面与剖面第三章:荷载计算及杆件内力计算 3.1屋架荷载计算表3.1 屋架荷载计算表 分类荷载项目名称荷载大小(KN/m 2)组合系数(KN/m 2) 组合值(KN/m 2)恒载1 太空轻质大型屋面板 0.85 1.351.148 2 防水层0.100.1353 屋架及支撑自重0.150.2034 悬挂管道 0.05 0.068 和 ――1.15 1.553 活载 屋面活荷载 0.5 1.4 0.70 总荷载――――――2.253.2屋架杆件内力系数屋架上弦左半跨单位节点荷载作用下的杆件内力系数经计算如图所示。
目录一、设计资料 (1)二、钢材和焊条选择 (1)三、屋架形式及尺寸 (1)四、屋盖支撑布置 (2)五、荷载和内力计算 (2)六、干件截面选择 (3)七、节点设计 (6)一、设计资料详见同济大学自考办发的《钢结构课程设计任务书》。
二、钢材和焊条选择按设计规范要求,钢材选用Q235B。
焊条选用E43型,手工焊。
三、屋架形式及尺寸根据《钢结构课程设计任务书》,屋架的计算跨度为L=L-300=27000-300=26700(mm)屋架在30m轴线处的端部高度取H=1990mm跨中高度H=H0+10.13000019003490 22iL⨯==+=屋架的高度跨比H/L=3490/27000=1/7.7在屋架常用高度范围内。
为使屋架上弦承受截点荷载,配合屋面板的宽度,复杆体系大部分采用下线节间长为3m的人字式,仅在跨中考虑到复杆的事宜倾角,采用再分式。
屋架跨中起供55mm(L/500=54mm,取55mm)。
几何尺寸如下所示:屋架几何尺寸图四、屋盖支撑布置根据车间长度(240m>60m)、跨度及荷载情况,设置5道上、下弦横向水平支撑。
因柱网采用封闭结合,为统一支撑规格,厂房两端的横向水平支撑设在第二柱间。
支撑布置见下页图所示。
图中与横向水平支撑连接的屋架编号为GWJ-2,山墙的端屋架编号为GWJ-3。
其他屋架编号均为GWJ-1。
五、荷载和内力计算(1)荷载计算和在计算及汇总见下表:荷载计算及汇总表计算屋架杆力时,应考虑如下三种荷载组合:使用“全跨恒荷载+全跨屋面均布活荷载”和“全跨恒荷载+半夸屋面均布和活荷载”。
应注意半夸屋面活荷载可能作用于左半跨,也可能作用于右半跨。
恒荷载和活荷载引起的节点荷载设计值P恒及P活分别为P 恒=3.23*1.5*6=29.07(KN ) P 活=2.10*1.5*6=18.90(KN )施工阶段“屋架及支撑自重+半跨屋面板自重+半跨屋面活荷载”。
这时只有屋架及支撑自重是分布于全跨的恒荷载,而屋面板自重及施工荷载(取屋面活荷载数值)既可能出现在左半跨,也可能出现在右半跨,取决于屋面板的安装顺序。
目录1设计资料2结构形式与选型3荷载计算4内力计算5杆件设计6节点设计7 参考文献梯形钢屋架课程设计计算书一、设计资料:该课程设计题目为:普通梯形屋架。
车间柱网布置:长度150m ;柱距6m ;跨度27m1、屋面坡度:1:102、屋面材料:混凝土大型屋面板(包括灌浆)3、荷载标准值1)静载:屋架及支撑自重0.3KN/m²;SBS改性沥青油毛毡防水层0.4KN/m²;20厚水泥砂浆找平层0.4KN/m²;100厚水泥珍珠岩保温层0.4KN/m²冷底子油隔气层0.05KN/m²大型屋面板自重(包括灌缝) 1.4KN/m²管道设备自重0.1 KN/m²2)活载:屋面雪荷载或活荷载最大值0.65KN/m²;积灰荷载1KN/m²;屋面坡度不大,对荷载影响小,不予考虑。
风荷载对屋面为吸力,重屋盖可不考虑。
4、材质Q235B钢,焊条E43系列,手工焊。
二、结构形式与选型根据厂房长度(84m>60m)、跨度及荷载情况,设置上弦横向水平支撑3道,下弦由于跨度为18m故不设下弦支撑。
三、荷载计算荷载计算表:荷载组合方法:1、全跨永久荷载F+全跨可变荷载2F1F1+F2=(4.118+1.47)×1.5×6=50.292kN2、全跨永久荷载F+半跨可变荷载2F1F1=4.118×1.5×6=37.062 kNF2=1.47×1.5×6=13.23 kN3、全跨屋架(包括支撑)自重F+半跨屋面板自重4F+半3跨屋面活荷载F2F2=1.47×1.5×6=13.23 kNF3=0.405×1.5×6=3.645 kNF4=(1.85+0.91)×1.5×6=24.84 kN四、内力计算计算简图如下五、杆件设计:复杆最大内力为326.898 KN ,查课本表7.4,选用中间节点板厚为10mm ,支座板厚为12mm 。
单层厂房钢屋盖设计计算书一、设计计算资料梯形屋架跨度27m ,屋架间距6m ,厂房长度84m 。
屋架支撑于钢筋混凝土柱子上,节点采用焊接方式连接。
钢筋混凝土柱高12m ,其混凝土强度等级为C30。
钢材为Q235-B ,焊条E43型。
厂房内有中级工作制桥式吊车,起重量Q ≤300kN 。
屋面均布活荷载(不与雪荷载同时考虑)为:轻型屋面取0.3kN /㎡,但计算负荷面积不超过60㎡时,取0.5 kN /㎡;重型屋面取0.5 kN /㎡。
屋面材料为长尺压型钢板,屋面坡度i 8/1=,H 型钢檩条的水平间距为3.375m 。
基本风压为0.75 kN /㎡,基本雪压为0 kN /㎡。
二、屋架几何尺寸的确定屋架的计算跨度mm L l 26700300270003000=-=-=,端部高度取mm H 19900=跨中高度为mm 3680H ,36788227000190020==⨯+=+=取mm L i H H 。
跨中起拱高度为60mm (L/500)。
梯形钢屋架形式和几何尺寸如图1所示。
三、屋盖支撑布置根据厂房长度(84m>60m )、跨度及荷载情况,设置三道上、下弦横向水平支撑。
因柱网采用封闭结合,厂房两端的横向水平支撑设在第一柱间,该水平支撑的规格与中间柱间支撑的规格有所不同。
在所有柱间的上弦平面有檩条代替刚性与柔性系杆,以保证安装时上弦杆的稳定,在各柱间下弦平面的跨中及端部设置了柔、刚性系杆,以传递山墙风荷载。
在设置横向水平支撑的柱间,于屋架跨中和两端各设一道垂直支撑。
梯形钢屋架支撑布置如图2、图3、图4所示。
其中SC#为上弦支撑、XC#为下弦支撑、CC#为垂直支撑、GG#为刚性系杆、RG#为柔性系杆、GWJ#为屋架。
四、荷载计算1、永久荷载(水平投影面)压型钢板 151.086515.0=⨯kN/㎡ 檩条(0.5kN/m ) 0.148 kN /㎡屋架及支撑自重 0.01L=0.27kN /㎡ 合计 0.569kN /㎡ 2、可变荷载(水平投影面)因屋架受荷水平投影面积不超过60㎡,故屋面均布活荷载为0.50 kN /㎡,无雪荷载。
故取屋面均布活荷载为可变荷载。
3、风荷载风压高度变化系数为1.056,屋面迎风面的体型系数为-0.6,背风面为-0.5,所以负风压标准值(垂直于屋面)为:迎风面:475.075.0056.16.00.11-=⨯⨯⨯-=w kN /㎡ 背风面:396.075.0056.15.00.12-=⨯⨯⨯-=wkN /㎡对轻型钢屋架,当风荷载较大时,风吸力可能大于屋面永久荷载,此时屋架弦杆和腹杆中的内力均可能变号,必须考虑风荷载组合。
但此处风荷载小于永久荷载,故不考虑风荷载的影响。
五、屋架杆件内力计算与组合由永久荷载控制的荷载组合值为 :258.150.04.17.0569.035.1=⨯⨯+⨯kN /㎡ 由可变荷载控制的荷载组合值为:383.150.04.1569.02.1=⨯+⨯kN /㎡ 故可变荷载效应起控制作用。
1、荷载组合考虑以下二种荷载组合(1)全跨永久荷载+全跨可变荷载 (2)全跨永久荷载+半跨可变荷载(3)全跨屋架、支撑及天窗架自重+半跨屋面板重+半跨屋面活荷载 因在施工中能保证屋面板对称布置,所以不考虑第三种荷载组合。
2、节点荷载(1)永久荷载:827.136375.3569.02.11=⨯⨯⨯=F kN (2)可变荷载:175.146375.350.04.12=⨯⨯⨯=F kN 3、内力系数计算因屋架结构对称,由结点法解得F =1作用于左半跨时的屋架各杆件的内力系数,如图5所示。
计算过程如下由∑=0aM,0225.30.16.60.1975.90.135.135.07.26'=⨯-⨯-⨯-⨯-⨯a R 得0.1'=a R ;由∑=0y ,040.1'=⨯++a a R R 得0.3=a R 。
结点a∑=0x ,得0=abN;∑=0y ,得0.3-=-=a aA R N 。
结点A∑=0x ,得Ab AB Ab ABN N N N858.00851.0992.0-=⇒=+ ∑=0y ,得05.2525.0124.0=+-Ab ABN N由以上两式求得398.3,960.3-==AB Ab N N∑=0x ,得370.30851.0=⇒=-bc bA bcN N N∑=0y ,得079.20525.0-=⇒=+bB bA bBN N N结点B∑=0x ,得0398.3992.0815.0992.0=⨯++Bc BCN N ∑=0y ,得0500.1579.0124.0=+-Bc BCN N由以上两式求得581.1,698.4=-=Bc BC N N∑=0x ,得659.40370.3815.0=⇒=--cd cB cdN N N∑=0y ,得915.00579.0-=⇒=+cC cB cCN N N∑=0x ,得0698.4992.0767.0992.0=⨯++Cd CDN N∑=0y ,得0498.0642.0124.0=+-Cd CDN N由以上两式求得114.0,610.4-=-=Cd CD N N∑=0x ,得577.40659.4707.0=⇒=--de dC deN N N∑=0y ,得079.00642.0=⇒=+dD dC dDN N N结点D∑=0x ,得0610.4992.0720.0992.0=⨯++De DEN N ∑=0y ,得0507.0694.0124.0=--De DEN N由以上两式求得377.1,610.3-=-=De DE N N∑=0x ,得610.30610.3992.0992.0''-=⇒=⨯+ED ED N N∑=0y ,得395.005.0610.3124.02=⇒=+⨯⨯-Ee EeN N结点e∑=0y ,得808.00395.0377.1694.0694.0''=⇒=+⨯-eD eD N N∑=0x ,得004.30586.3808.0720.0''=⇒=-+⨯ed ed N N结点D ’∑=0x ,得024.30582.0581.3992.0''''-=⇒=-+C D C D N N∑=0y ,得611.00448.0375.0561.0''''-=⇒=+--d D d D N N∑=0y ,得952.00642.0''''''=⇒=-C d D d C d N N N∑=0x ,得334.20004.3767.0''''''=⇒=-+c d C d c d N N N结点C ’∑=0x ,得448.20730.0000.3992.0''''-=⇒=-+B C B C N N∑=0y ,得705.00611.0375.0304.0''''-=⇒=++-c C c C N N∑=0y ,得218.10579.0''''''=⇒=-B c C c B c N N N∑=0x ,得341.10815.0''''''''=⇒=-+b c d c B c b c N N N N结点B ’∑=0x ,得447.10992.0428.2992.0''''-=⇒=-+B C A B N N∑=0y ,得829.00304.0705.0179.0''''-=⇒=++-b B b B N N∑=0y ,得579.10525.0''''''=⇒=-A b B b A b N N N∑=0x ,得00851.0''''''''=⇒=-+a b c b A b a b N N N N结点A ’∑=0y ,得0.10829.0171.0''''-=⇒=++a A a A N N∑=0x ,得0851.0992.0''''=-b A B A N N∑=0x ,得0'''=-A a a NR∑=0y ,得0''=b a N4、屋架杆件内力计算前面已求得杆件的内力系数,所以只需将杆件内力系数分别乘以各种荷载组合下节点荷载即得各种荷载组合下的杆件内力。
杆件内力计算过程见表1。
表1 屋架构件内力组合表 (单位:KN )六、屋架杆件设计查《钢结构设计手册》,节点板厚度选用8mm ,支座节点板厚度选用10mm 。
1、上弦杆上弦采用等截面,按CD 杆件的最大设计内力设计,即N=-216.256kN 。
上弦杆计算长度:平面内:mm l l o ox 3402==;在屋架平面外,根据支撑和内力变化情况,取mm l l o oy 3402==。
根据屋架平面外上弦杆的计算长度,上弦截面选用两个等肢角钢。
设110=λ,查表得493.0=ϕ。
取强度设计值2/215mm N f =,则需要的截面积:22040215493.0216256mm f N A =⨯=⋅=ϕ 需要回转半径:mm l i i oxy x 9.301103402====λ根据需要的A 、x i ,查角钢型钢表,选用2∟8125⨯,25.39cm A =,cm i cm i y x 41.5,88.3==。
按所选角钢进行验算[]1507.8788.32.340=<===λλx ox x i l []1509.6241.52.340=<===λλy oy y i l 满足长细比的要求。
8.15125340258.058.06.158125=⨯=<==b l t b oy 图 6 上弦杆截面所以8.72)83402125475.01(9.62)475.01(2242204=⨯⨯+⨯=+=t l b yy yz λλ 150<<<x yz y λλλ,由7.87),max (=yz x λλ,查表得636.0=ϕ。
则22/215/01.863950636.0216256mm N f mm N A N x =<=⨯=⋅=ϕσ截面满足要求。
截面如图6所示。
2、下弦杆下弦采用等截面,按de 杆件的最大设计内力设计,即N=212.283kN 。
