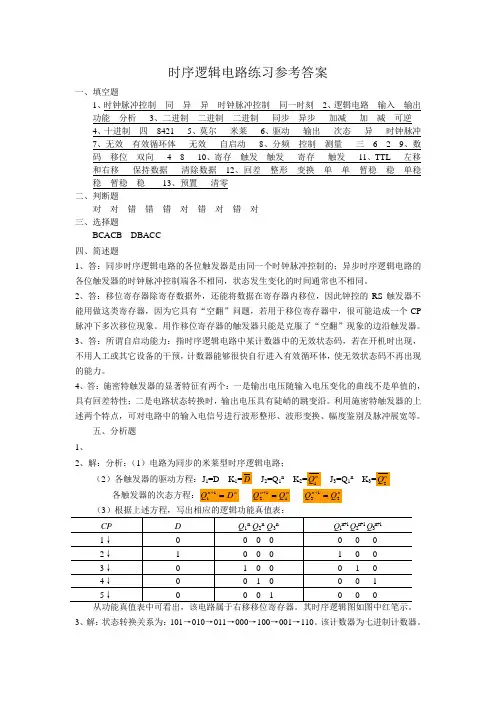

时序逻辑电路练习参考答案一、填空题1、时钟脉冲控制 同 异 异 时钟脉冲控制 同一时刻2、逻辑电路 输入 输出 功能 分析3、二进制 二进制 二进制 同步 异步 加减 加 减 可逆4、十进制 四 84215、莫尔 米莱6、驱动 输出 次态 异 时钟脉冲7、无效 有效循环体 无效 自启动 8、分频 控制 测量 三 6 2 9、数码 移位 双向 4 8 10、寄存 触发 触发 寄存 触发 11、TTL 左移和右移 保持数据 清除数据 12、回差 整形 变换 单 单 暂稳 稳 单稳 稳 暂稳 稳 13、预置 清零二、判断题对 对 错 错 错 对 错 对 错 对三、选择题BCACB DBACC四、简述题1、答：同步时序逻辑电路的各位触发器是由同一个时钟脉冲控制的；异步时序逻辑电路的各位触发器的时钟脉冲控制端各不相同，状态发生变化的时间通常也不相同。
2、答：移位寄存器除寄存数据外，还能将数据在寄存器内移位，因此钟控的RS 触发器不能用做这类寄存器，因为它具有“空翻”问题，若用于移位寄存器中，很可能造成一个CP 脉冲下多次移位现象。
用作移位寄存器的触发器只能是克服了“空翻”现象的边沿触发器。
3、答：所谓自启动能力：指时序逻辑电路中某计数器中的无效状态码，若在开机时出现，不用人工或其它设备的干预，计数器能够很快自行进入有效循环体，使无效状态码不再出现的能力。
4、答：施密特触发器的显著特征有两个：一是输出电压随输入电压变化的曲线不是单值的，具有回差特性；二是电路状态转换时，输出电压具有陡峭的跳变沿。
利用施密特触发器的上述两个特点，可对电路中的输入电信号进行波形整形、波形变换、幅度鉴别及脉冲展宽等。
五、分析题1、2、解：分析：（1）电路为同步的米莱型时序逻辑电路；（2）各触发器的驱动方程：J 1=D K 1 J 2=Q 1n K 2 J 3=Q 1n K 3各触发器的次态方程：n n D Q =+11 n n Q Q 112=+ n n Q Q 213=+3、解：状态转换关系为：101→010→011→000→100→001→110。

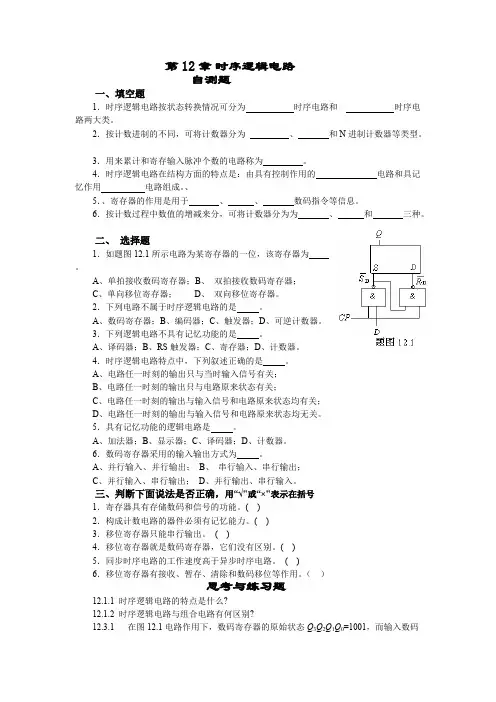

第12章时序逻辑电路自测题一、填空题1．时序逻辑电路按状态转换情况可分为时序电路和时序电路两大类。
2．按计数进制的不同，可将计数器分为、和N进制计数器等类型。
3．用来累计和寄存输入脉冲个数的电路称为。
4．时序逻辑电路在结构方面的特点是：由具有控制作用的电路和具记忆作用电路组成。
、5．、寄存器的作用是用于、、数码指令等信息。
6．按计数过程中数值的增减来分，可将计数器分为为、和三种。
二、选择题1．如题图12.1所示电路为某寄存器的一位，该寄存器为。
A、单拍接收数码寄存器；B、双拍接收数码寄存器；C、单向移位寄存器；D、双向移位寄存器。
2．下列电路不属于时序逻辑电路的是。
A、数码寄存器；B、编码器；C、触发器；D、可逆计数器。
3．下列逻辑电路不具有记忆功能的是。
A、译码器；B、RS触发器；C、寄存器；D、计数器。
4．时序逻辑电路特点中，下列叙述正确的是。
A、电路任一时刻的输出只与当时输入信号有关；B、电路任一时刻的输出只与电路原来状态有关；C、电路任一时刻的输出与输入信号和电路原来状态均有关；D、电路任一时刻的输出与输入信号和电路原来状态均无关。
5．具有记忆功能的逻辑电路是。
A、加法器；B、显示器；C、译码器；D、计数器。
6．数码寄存器采用的输入输出方式为。
A、并行输入、并行输出；B、串行输入、串行输出；C、并行输入、串行输出；D、并行输出、串行输入。
三、判断下面说法是否正确，用“√"或“×"表示在括号1．寄存器具有存储数码和信号的功能。
( )2．构成计数电路的器件必须有记忆能力。
( )3．移位寄存器只能串行输出。
( )4．移位寄存器就是数码寄存器，它们没有区别。
( )5．同步时序电路的工作速度高于异步时序电路。
( )6．移位寄存器有接收、暂存、清除和数码移位等作用。
（）思考与练习题12.1.1 时序逻辑电路的特点是什么?12.1.2 时序逻辑电路与组合电路有何区别?12.3.1 在图12.1电路作用下，数码寄存器的原始状态Q3Q2Q1Q0=1001，而输入数码D3D2D1D0=0110时，在CP的作用下，Q3Q2Q1Q0状态如何变化?12.3.2 题图12.2所示移位寄存器的初始状态为111，画出连续3个C P脉冲作用下Q2Q1Q0各端的波形和状态表。
时序逻辑电路课后习题答案时序逻辑电路课后习题答案时序逻辑电路是数字电路中的一种重要类型，它在数字系统中起到了关键的作用。
通过时序逻辑电路，我们可以实现各种复杂的功能，例如计数器、寄存器、状态机等。
然而，在学习过程中，我们常常会遇到一些难题，下面我将为大家提供一些常见时序逻辑电路习题的答案，希望能够对大家的学习有所帮助。
1. 设计一个4位二进制计数器，要求计数范围为0-9，采用时序逻辑电路实现。
答案：这是一个常见的计数器设计问题。
我们可以使用四个触发器构成一个4位二进制计数器。
每个触发器的输出作为下一个触发器的时钟输入，形成级联结构。
每当计数器的值达到9时，我们需要将其清零，即将四个触发器的输入端都置为0。
这样，当计数器的值达到9时，下一个时钟脉冲到来时，触发器的输出将变为0，实现了计数器的循环。
2. 设计一个状态机，实现一个简单的交通信号灯系统。
红灯亮20秒，绿灯亮30秒，黄灯亮5秒，然后再次循环。
答案：这是一个典型的状态机设计问题。
我们可以使用两个触发器来实现该状态机。
首先，我们需要定义三个状态：红灯状态、绿灯状态和黄灯状态。
然后，我们可以使用一个计数器来计时。
当计时达到20秒时，状态机切换到绿灯状态；当计时达到50秒时，状态机切换到黄灯状态；当计时达到55秒时，状态机切换到红灯状态。
然后，状态机重新开始计时，循环执行上述过程。
3. 设计一个电梯控制系统，实现电梯的上升和下降功能，并能够响应乘客的楼层请求。
答案：电梯控制系统是一个较为复杂的时序逻辑电路设计问题。
我们可以使用一个状态机来实现该系统。
首先，我们需要定义电梯的各个状态，例如静止状态、上升状态和下降状态。
然后，我们可以使用一个计时器来计时，以确定电梯的运行时间。
当电梯处于静止状态时，它可以响应乘客的楼层请求，并根据请求的楼层决定是上升还是下降。
当电梯到达目标楼层时，它会停止运行并等待下一个请求。
当电梯处于上升或下降状态时，它会根据当前楼层和目标楼层的差值来确定运行方向，并在到达目标楼层后停止运行。
