专业知识整理分享 触 发 器
一、单项选择题：
(1)对于D触发器，欲使Qn+1=Qn，应使输入D=。
A、0 B、1 C、Q D、
(2)对于T触发器，若原态Qn=0，欲使新态Qn+1=1，应使输入T=。
A、0 B、1 C、Q
(4)请选择正确的RS触发器特性方程式。
A、
B、
C、 (约束条件为)
D、
(5)请选择正确的T触发器特性方程式。
A、
B、
C、
D、
(6)试写出图所示各触发器输出的次态函数(Qn+1)。
A、
B、
C、
D、
(7)下列触发器中没有约束条件的是。
A、基本RS触发器 B、主从RS触发器 C、同步RS触发器 D、边沿D触发器
二、多项选择题：
(1)描述触发器的逻辑功能的方法有。
A、状态转换真值表 B、特性方程
C、状态转换图 D、状态转换卡诺图
(2)欲使JK触发器按Qn+1=Qn工作，可使JK触发器的输入端。 WORD格式可编辑
专业知识整理分享 A、J=K=0 B、J=Q,K= C、J=,K=Q D、J=Q,K=0
(3)欲使JK触发器按Qn+1=0工作，可使JK触发器的输入端。
A、J=K=1 B、J=0,K=0 C、J=1,K=0 D、J=0,K=1
(4)欲使JK触发器按Qn+1=1工作，可使JK触发器的输入端。
A、J=K=1 B、J=1,K=0 C、J=K=0 D、J=0，K=1
三、判断题：
(1)D触发器的特性方程为Qn+1=D，与Qn无关，所以它没有记忆功能。（ ）
(2)同步触发器存在空翻现象，而边沿触发器和主从触发器克服了空翻。（ ）
(3)主从JK触发器、边沿JK触发器和同步JK触发器的逻辑功能完全相同。（ ）
(8)同步RS触发器在时钟CP=0时，触发器的状态不改变( )。
(9)D触发器的特性方程为Qn+1=D，与Qn无关，所以它没有记忆功能( )。
(10)对于边沿JK触发器，在CP为高电平期间，当J=K=1时，状态会翻转一次( )。
四、填空题：
(1)触发器有（ ）个稳态，存储8位二进制信息要（ ）个触发器。
(2)在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的（ ），触发方式为（ ）式或（ ）式的触发器不会出现这种现象。
(3)按逻辑功能分，触发器有（ ）、（ ）、（ ）、（ ）、（ ）五种。
(4)触发器有（ ）个稳定状态，当＝0，＝1时，称为（ ）状态。
时 序 逻 辑 电 路
一、单项选择题：
(2)某512位串行输入串行输出右移寄存器，已知时钟频率为4MHZ，数据从输入端到达输出端被延迟多长时间？
A、128µs
B、256µs
C、512µs
D、1024µs
(3)4个触发器构成的8421BCD码计数器共有（ ）个无效状态。
A、6 B、8 C、10 D、4
(4)四位二进制计数器模为
A、小于16 B、等于16 C、大于16 D、等于10
(5)利用异步预置数端构成N进制加法计数器，若预置数据为0，则应将（ ）所对应的状态译码后驱动控制端。
A、N B、N－1 C、N+1
(7)采用集成中规模加法计数器74LS161构成的电路如图所示，选择正确答案。
A、十进制加法计数器
B、十二进制加法计数器
C、十五进制加法计数器
D、七进制加法计数器 WORD格式可编辑
专业知识整理分享 (8)采用74LS90异步分频十进制计数器构成的电路如图所示,选择正确答案。
A、七进制加法计数器
B、十二进制加法计数器
C、十五进制加法计数器
D、六进制加法计数器
(9)指出下列各种触发器中，不能组成移位寄存的触发器。
A、基本RS触发器
B、同步RS触发器
C、主从JK 触发器
D、维持阻塞D触发器
二、判断题：
(1)同步时序电路由组合电路和存储器两部分组成。（ ）
(2)同步时序电路具有统一的时钟CP控制。（ ）
(3)异步时序电路的各级触发器类型不同。（ ）
(4)环形计数器如果不作自启动修改，则总有孤立状态存在。（ ）
(5)设计一个同步、模为五的计数器，需要5个触发器( )。
三、填空题(6小题,共7.5分)
(1)寄存器按照功能不同可分为两类：（ ）寄存器和（ ）寄存器。
(2)时序逻辑电路按照其触发器是否有统一的时钟控制分为（ ）时序电路和（ ）时序电路。
(3)表示时序逻辑电路功能的方法主要有：（ ）、（ ）、（ ）、（ ）和（ ）等。
(4)寄存器要存放n位二进制数码时，需要（ ）个触发器。
(5)一个N进制计数器也可以称为（ ）分频器。
(6)数字电路按照是否有记忆功能通常可分为两类：（ ）、（ ）。
WORD格式可编辑
专业知识整理分享 (7)（ ）是组成寄存器和移位寄存器的基本单元电器，而一个触发器可存放（ ）位二进制代码，一个n位的数码寄存器和移位寄存器需由（ ）个触发器组成。
(8)4位移位寄存器，经过（ ）个CP脉冲后可将4位串行输入数据全部串行输入到寄存器内，再经过（ ）个CP可以在串行输出端依次输出该4位数据。
四、解答题：
(1)JK触发器组成图所示电路。分析该电路是几进制计数器？画出电路的状态转换图。
(2)D触发器组成的同步计数电路如图所示。分析电路功能，画出电路的状态转换图。说明电路的特点是什么。
(3)试分析图的计数器在M=1和M=0时各为几进制。
(4)分析图给出的电路，说明这是多少进制的计数器，两片之间多少进制。74LS161的功能表见题5.10。 WORD格式可编辑
专业知识整理分享 (5)试用JK触发器和门电路设计一个同步七进制加法计数器，并检查能否自启动。
(6)试用上升沿触发的D触发器和与非门设计一个自然态序四进制同步计数器。

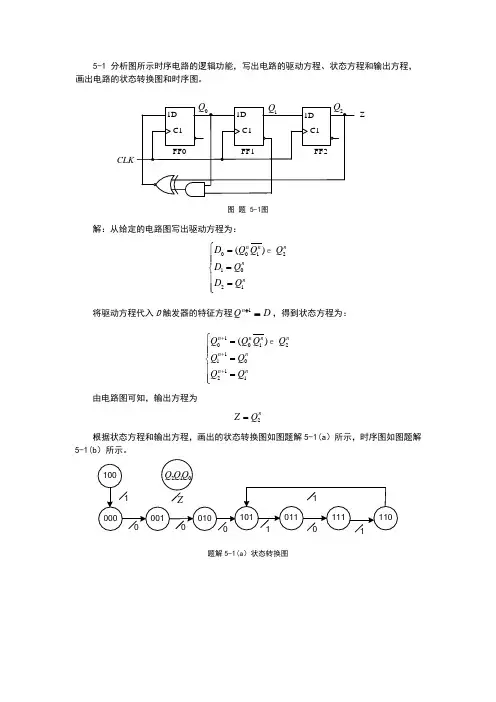

(7)分析图时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图，说明电路能否自启动。
(8)图(a)所示电路由计数器和组合电路两部分组成，测得在CP作用下计数器3个输出端A、B、C的波形及组合电路的输出端P的波形如图(b)所示。
① 计数器是几进制的？属加法计数器还是减法计数器？(以C为高位)
②根据波形图(b)设计图(a)中的组合电路，实现P的功能。列出真值表，用卡诺图化简法得到最简与或式，然后用尽量少的与非门实现该电路。
(9)试分析图题所示的计数器电路说明是几进制计数器。
(10)用同步置数法将集成计数器7416l连接成下列计数器，并画出状态图：
①九进制计数器；
②十二进制计数器。
(11)采用JK触发器组成电路，得到如图所示的输出波形。
①试问需要几个触发器。
②设计该电路。 WORD格式可编辑
专业知识整理分享 ③检验该电路能否自启动。
