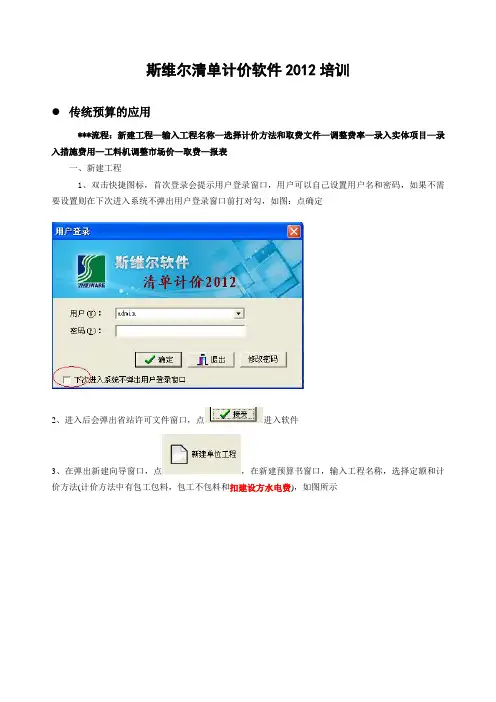

斯维尔清单计价软件2012培训传统预算的应用***流程:新建工程—输入工程名称—选择计价方法和取费文件—调整费率—录入实体项目—录入措施费用—工料机调整市场价—取费—报表一、新建工程1、双击快捷图标,首次登录会提示用户登录窗口,用户可以自己设置用户名和密码,如果不需要设置则在下次进入系统不弹出用户登录窗口前打对勾,如图:点确定2、进入后会弹出省站许可文件窗口,点进入软件3、在弹出新建向导窗口,点,在新建预算书窗口,输入工程名称,选择定额和计价方法(计价方法中有包工包料,包工不包料和扣建设方水电费),如图所示选择完后点,在弹出的另存为窗口选择存储路径,点保存二、进入软件界面,软件由这几个插页组成,“工程信息”界面用于选择费率和设置工程相关信息;“分部分项”是录入实体定额项;“措施项目”解决技术措施项目和组织措施项目;“工料机汇总”是分析出来的人工、材料、机械,可在此界面调价;“取费文件”即工程总价合计;“报表打印”插页预览打印报表调整报表。
(一)工程信息插页1、基本信息:填写与工程相关的信息,如工程名称、建筑面积等;2、编制说明:可在此录入编制说明并打印;3、费率变量:选择和更改费率(软件可通过选择费率条件,自动刷新费率),如图:(二)分部分项插页1、界面组成:(1)右侧是电子定额本可用来查找定额,右侧过滤值窗口,可以输入名称进入查找,此窗口不用时可关闭(2)中间部分套定额用;菜单栏功能按钮如下图:新建和打开,主要是新建工程和打开工程(也可直接双击工程文件名称进入软件)撤消和重做,可以无限撤消,并且或定位撤消和跨界面撤消计算,如果想看即时的计算结果可点计算更新换算,用于系数换算,智能换算和批量换算插入,在当前行下面插入一行添加,在本界面最后添加一行子项,在分部下面增加定额行复制,剪切,粘贴,用于当前界面定额的相关操作(3)下面窗口是定额含量窗口(不用时可拉下隐藏)。
工料机左边窗口可调整工料机的名称、单价与含量,右边窗口用于查询配合比和机械台班明细;换算信息用于查询本定额的换算过程,也可选中撤消换算信息;工程量计算可用于手动计算工程量。
一、三维算量3DA2012》具有详细的安装向导,只要根据系统提示按步骤安装即可。
在安装三维算量3DA2012软件之前请先安装AutoCAD软件中AutoCAD2002、AutoCAD2006、AutoCAD2007、AutoCAD2008、AutoCAD2009、AutoCAD2010、AutoCAD2011的任意一个版本软件,并应能正常运行。
二、启动安装程序:关闭所有应用程序,将《清华斯维尔建设工程系列软件》安装光盘放入光驱中,打开光盘(图1-1):图1-1清华斯维尔建设工程系列软件安装界面点击“三维算量TH-3DA2014”,开始安装过程, 首先弹出安全对话框,点击运行就行。
(图1-2):图1-2 “欢迎”对话框点击〖下一步〗按钮,弹出“许可证协议”对话框(图1-3):图1-3 许可证协议点击〖我同意〗按钮,进入“选择安装版本”对话框(图1-4)所示:图1-4选择安装版本在“授权方式”栏内选择“单机版”或“网络版”,这里默认单机版(单机版使用的是单机加密锁,网络版使用的是网络加密锁, 即局域网内多台电脑共享一把或多把网络加密锁,教程库)。
一般的我们的锁都是单机锁。
在“应用方式”栏内选择软件的版本类型:在“安装例子工程”前的“□”框内打钩,表示选中安装例子工程文件。
软件安装时会将光盘内带有的例子工程一同安装到您的计算机中,对于初学三维算量的用户,建议安装,以便按照例子内所教方法快速掌握软件。
可以点击“阅读版本更新说明”,查看当前安装版本的更新信息。
选择好软件版本后,点击〖下一步〗按钮,弹出选择安装位置对话框(图1-5):图1-5 安装步骤在对话框中指定您要将程序安装在计算机上的路径。
可以直接对目标文件夹项内的路径进行修改,也可点击〖浏览〗按钮,在弹出的浏览文件夹中选择安装位置。
注意!第一次安装软件的路径确定后,今后删除软件再重新安装,如果没有删除定额库,其安装路径将默认原来位置,如果要改变路径,必须同时卸掉定额库才可改变安装路径。

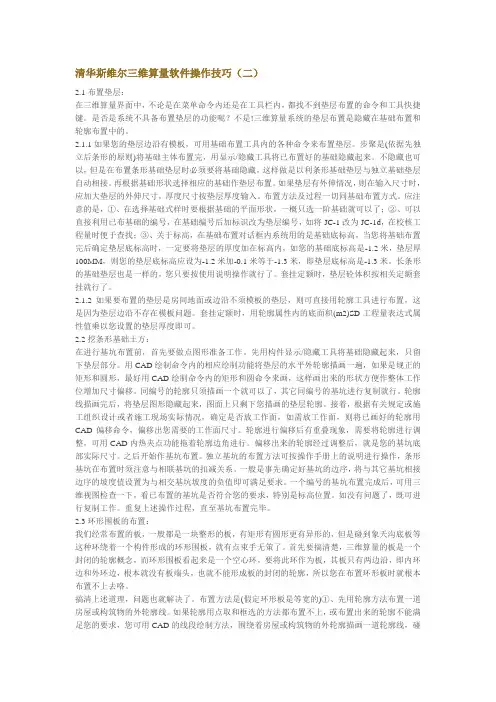

清华斯维尔三维算量软件操作技巧(二)2.1布置垫层:在三维算量界面中,不论是在菜单命令内还是在工具栏内,都找不到垫层布置的命令和工具快捷键。
是否是系统不具备布置垫层的功能呢?不是!三维算量系统的垫层布置是隐藏在基础布置和轮廓布置中的。
2.1.1如果您的垫层边沿有模板,可用基础布置工具内的各种命令来布置垫层。
步聚是(依据先独立后条形的原则)将基础主体布置完,用显示/隐藏工具将已布置好的基础隐藏起来。
不隐藏也可以,但是在布置条形基础垫层时必须要将基础隐藏,这样做是以利条形基础垫层与独立基础垫层自动相接。
再根据基础形状选择相应的基础作垫层布置。
如果垫层有外伸情况,则在输入尺寸时,应加大垫层的外伸尺寸,厚度尺寸按垫层厚度输入。
布置方法及过程一切同基础布置方式。
应注意的是,①、在选择基础式样时要根据基础的平面形状,一概只选一阶基础就可以了;②、可以直接利用已布基础的编号,在基础编号后加标识改为垫层编号,如将JC-1改为JC-1d,在校核工程量时便于查找;③、关于标高,在基础布置对话框内系统用的是基础底标高,当您将基础布置完后确定垫层底标高时,一定要将垫层的厚度加在标高内,如您的基础底标高是-1.2米,垫层厚100MM,则您的垫层底标高应设为-1.2米加-0.1米等于-1.3米,即垫层底标高是-1.3米。
长条形的基础垫层也是一样的,您只要按使用说明操作就行了。
套挂定额时,垫层砼体积按相关定额套挂就行了。
2.1.2 如果要布置的垫层是房间地面或边沿不须模板的垫层,则可直接用轮廓工具进行布置,这是因为垫层边沿不存在模板问题。
套挂定额时,用轮廓属性内的底面积(m2)SD工程量表达式属性值乘以您设置的垫层厚度即可。
2.2挖条形基础土方:在进行基坑布置前,首先要做点图形准备工作。
先用构件显示/隐藏工具将基础隐藏起来,只留下垫层部分。
用CAD绘制命令内的相应绘制功能将垫层的水平外轮廓描画一遍,如果是规正的矩形和圆形,最好用CAD绘制命令内的矩形和圆命令来画,这样画出来的形状方便作整体工作位增加尺寸偏移。
软件概述《三维算量3DA2006》是一套全新的图形化建筑项目工程量计算软件,它利用计算机的“可视化技术”,采用“虚拟施工”的方式对工程项目进行虚拟三维建模,从而生成计算工程量的预算图,经过对图形中各构件关联清单、定额、钢筋和进度,根据清单、定额所规定的工程量计算规则,结合钢筋标准及规范和进度计划,计算机自动进行相关构件的空间分析扣减,从而得到工程项目的各类工程量。
主界面介绍当您启动了《三维算量3DA2006》程序后,计算机屏幕上出现的画面,我们称之为界面。
在没有其他内容的情况下,我们将这个界面称之为“主界面”,如图4-2-1所示;进入《三维算量3DA2006》主界面,您看到的画面与AutoCAD应用程序的主界面几乎一模一样。
分别介绍如下:系统菜单:“系统菜单”位于主界面的上方,界面标题栏的下边,其位置是固定的。
菜单名称按功能类别命名。
整个“三维算量3DA2006”系统的所有功能都可在系统菜单中找到,并按功能类别归类。
系统菜单如图4-2-2所示;点击系统菜单上的某项,如【构件〔P〕】菜单名,该菜单会展开它的下级子菜单,如图4-2-3所示;在子菜单名称后面有“ ”符号的,表示还有下级子菜单,如图4-2-4所示;菜单中的每一条“子菜单”名都是一条执行命令,当子菜单后面还有下一级子菜单时,其第一级子菜单就不是执行命令了,是下一级子菜单集合(归类)的名称,点击时是不会执行动作的。
除“视图”菜单下的三维视图内有三级菜单外,《三维算量3DA2006》的所有菜单均只有二级。
工具栏:在界面上我们看到有很多图标,这些图标是用于软件快捷操作时的按钮,这些按钮就是我们所说的工具键(有时也称图标)。
按功能使用频率将这些图标分栏目的组织在一起,就形成了工具栏。
将光标放在图标上不动时,会看到该工具键的功能提示。
仔细观察各工具键,会发现有些工具键的右下方有一个“ ”形的下拉符号,表示在该工具键下,隐藏着同类形的其他工具键。
将光标放在有下拉符号的工具键上,按住鼠标左键,其工具键会向下展开,显示出如图4-2-5所示的图形;图4-2-5显示的是梁的快捷工具按钮,将其展开,下面的工具按键分别是“梁、圈梁、过梁、预制过梁、暗梁”。

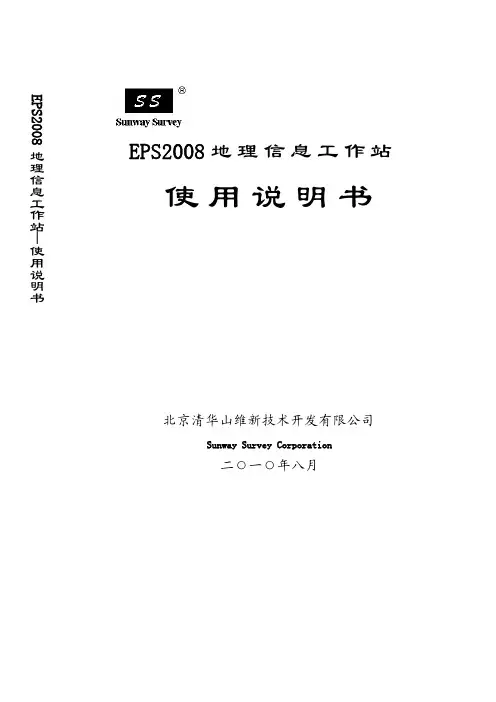

EPS2008地理信息工作站使用说明书北京清华山维新技术开发有限公司 Sunway Survey Corporation二○一○年八月目 录目 录本书概览 (1)第一章 EPS2008地理信息工作站概述 (1)1.1 清华山维EPS2008地理信息工作站 (1)1.2 清华山维EPS2008地理信息工作站产品体系 (3)1.3 基本概念 (4)1.4 文件类型 (6)第二章 EPS平台的安装和运行 (8)2.1 系统组成及运行环境 (8)2.1.1 系统组成 (8)2.2 系统/软件安装 (8)2.3 加密狗安装 (9)2.4 系统启动 (10)2.4.1 启动方法 (10)2.4.2 EPS平台的起始页 (10)2.5 软件注册与工作台面定制 (11)2.5.1 软件注册 (11)2.5.2 工作台面定制 (12)2.5.3 EPS2008系列模块主要功能 (15)第三章 EPS 2008用户界面 (18)3.1 EPS 2008地理信息工作站界面 (18)3.2 主界面各部分介绍 (19)3.2.1 主菜单 (19)3.2.2 对象属性工具栏 (20)3.2.3 视图工具栏 (20)3.2.4 几何对象编辑工具栏 (21)1清华山维·软件说明书3.2.5 捕捉工具栏 (21)3.2.6 其他工具栏 (21)3.2.6.1 状态显示栏 (21)3.2.6.2 快捷工具栏 (22)3.2.6.3 标题钮 (22)3.2.7 窗口 (22)3.2.7.1 操作窗口 (22)3.2.7.2 命令行窗口 (22)3.2.7.3 属性编辑窗口 (23)3.2.7.4 输出窗口 (24)3.2.7.5 数据监理窗口 (25)3.2.8 界面窗口操作方法 (25)3.2.8.1 打开与关闭窗口方法: (26)3.2.8.2 调整窗口位置方法 (26)3.3 右键弹出菜单 (27)基 础 篇第四章数据处理工作流程 (28)第五章 EPS作业准备 (31)5.1 作业环境准备 (31)5.1.1 分析成果要求 (31)5.1.2 分析数据源 (32)5.1.3 监理项目 (32)5.1.4 工作台面 (32)5.2 数据调入 (32)5.2.1 坐标文件的调入 (33)5.2.2 其他数据格式的调入 (34)2目 录第六章基础绘图 (38)6.1 加点 (38)6.2 加线 (40)6.3 加面 (43)6.4 加注记 (44)6.5 常用注记 (45)6.6 提高作图效率和编码选择输入 (47)6.6.1 编码选择和编码查询窗口 (48)6.6.2 传统的编码选择 (49)第七章 常用编辑 (50)7.1 选择图形对象 (50)7.1.1 手工选择对象、查看、清空选择集 (50)7.1.2 多边形选择 (51)7.2 撤销 (52)7.3 恢复撤销 (52)7.4 删除 (53)7.5 选择集修改 (53)7.6 平移 (53)7.7 旋转 (54)7.8 平移旋转(缩放) (55)7.9 延伸 (55)7.10 裁剪 (57)7.11 修线 (57)7.12 打断 (58)7.13 距离(过点)平行线 (59)7.14 对象内嵌注记拖动 (60)7.15 多义线编辑 (60)3清华山维·软件说明书7.16 选择定位导航器 (60)7.17 快速浏览显示大图 (62)第八章 数据检查 (64)8.1 数据合法性检查 (65)8.1.1 新建检查方案 (66)8.1.2 新建检查组 (66)8.1.3 新建检查项 (67)8.2 数据检查结果与修复 (68)8.3 检查模型 (70)8.3.1 检查模型用于定制检查项 (70)8.3.2 部分检查项的解释 (71)第九章 图形打印 (73)9.1 图形打印的作业流程 (73)9.2 打印区域设置 (74)9.2.1 打印区域设置的成果-图框列表(图幅预置列表) (74)9.2.2 页面方案 (76)9.2.3 图纸 (77)9.2.4 图框及图框属性 (77)9.2.5 纸张与比例尺选择方式 (78)9.2.6 打印范围及比例尺 (79)9.2.7 分幅方式 (79)9.2.7.1 标准分幅方式 (80)9.2.7.2 自画图框分幅方式 (80)9.2.7.3 选择已有图框 (81)9.2.7.4 指定坐标和宽高 (81)9.2.7.5 选择线路中心线 (81)9.2.7.6 选择区域范围线 (82)4目 录9.2.7.7 生成有数据图幅 (83)9.3 打印 (84)9.3.1 使用上次“打印设置”开始打印 (84)9.3.2 打印设置 (84)第十章 数据输出 (91)10.1 常规输出 (92)10.2 标准输出 (93)10.3 关于模板 (95)应 用 篇第十一章 文件菜单 (96)11.1 新建EDB工程 (96)11.2 打开EDB工程 (96)11.3 工程另存为 (96)11.4 新建ESP工作空间 (97)11.5 打开ESP工作空间 (97)11.6 保存ESP工作空间 (97)11.7 工作空间另存为 (98)11.8 插入数据,关闭数据 (98)11.8.1 EDB工程 (98)11.8.2 图片 (98)11.8.3 格网 (99)11.8.4 三角网 (99)11.8.5 关闭(图片/格网/三角网) (99)11.9 选择集输出 (100)11.10 调入COR/NOT格式数据 (100)11.11 输出COR/NOT格式数据 (101)5清华山维·软件说明书11.12 调入EXF格式数据 (101)11.13 输出EXF格式数据 (102)11.14 调入EXX格式数据 (103)11.15 输出EXX格式数据 (103)11.16 调入坐标文件数据 (103)11.17 调入EPSCE数据(CEF) (104)11.18 输出EPSCE数据(CEF),模板(COD) (104)11.19 输出外部数据 (105)11.20 调入外部数据 (105)11.21 打印区域设置 (105)11.22 打印预览 (107)11.23 打印 (107)11.24 关闭工程 (108)11.25 退出系统 (108)第十二章 绘图菜单 (109)12.1 画圆 (109)12.2 加矩形 (109)12.3 加正多边形 (110)12.4 面填充 (111)12.5 尺寸标注 (112)12.6 属性标注 (112)12.7 自定义绘图 (113)12.8 常用注记 (114)12.9 图块创建 (116)12.10 图块解体 (117)12.11 图块列表 (117)12.12 删除图块定义 (117)6目 录12.13 图件组合 (117)12.14 图件取消组合 (118)12.15 插入图件 (118)12.16 插入对象 (119)第十三章 编辑菜单 (121)13.1 撤销 (121)13.2 恢复撤销 (121)13.3 剪切 (122)13.4 复制 (122)13.5 粘贴 (122)13.6 删除 (122)13.7 选择集修改 (123)13.8 平移 (123)13.9 旋转 (124)13.10 平移旋转(缩放) (125)13.11 镜像 (125)13.12 延伸 (126)13.13 裁剪 (127)13.14 斜角(倒斜角) (128)13.15 圆角(倒角) (129)13.16 删线段 (130)13.17 打断 (130)13.18 修线 (131)13.19 两线连接 (132)13.20 线局部复制 (133)13.21 面内套岛(去岛) (133)13.22 距离(过点)平行线 (133)7清华山维·软件说明书13.23 比例平行线 (134)13.24 平行推边 (134)13.25 平行线内插 (135)13.26 对象内嵌注记拖动 (135)13.27 多义线编辑 (136)13.28 变宽线编辑 (136)13.29 节点符号取舍,P类与Y类符号 (137)13.30 线形游动 (138)13.31 面填充编辑 (138)13.32 E类地物符号化编辑 (139)13.33 符号部件插入 (140)13.34 符号局部消隐 (141)13.35 符号端点延伸 (142)13.36 调整闭合点位 (142)13.37 有向点列调整(P类,Y类,E类地物) (143)13.38 图形、图块、符号缩放 (143)13.39 点,注记角度缩放(旋转方向) (144)13.40 对象叠放层次调整 (144)第十四章处理菜单 (146)14.1 点地物处理 (146)14.1.1 匹配高程值 (146)14.1.2 高程注记筛选 (147)14.1.3 复制线上高程注记点 (148)14.1.4 高程点值圆整 (149)14.2 线地物处理 (150)14.2.1 等高线赋值 (150)14.2.2 等高线标注 (151)8目 录14.2.3 等高线检查、着色、自动修复 (152)14.2.4 曲线节点抽稀 (153)14.2.5 曲线,圆弧,圆折线化 (154)14.2.6 线平滑处理 (154)14.2.7 断线连接(线合并) (155)14.2.8 多义线(折线)分解 (156)14.3 面地物处理 (156)14.3.1 面合并 (157)14.3.2 面分割 (157)14.3.3 复合面合成 (158)14.3.4 复合面分解 (159)14.4 属性与注记 (160)14.4.1 属性点自动生成 (160)14.4.2 基本属性与扩展属性转换 (161)14.4.3 一般注记转属性 (161)14.4.4 房屋注记转属性 (163)14.4.5 属性转注记 (164)14.4.6 关联地物属性提取(点面关系) (165)14.4.7 关联地物属性提取(点线关系) (166)14.4.8 参照图属性提取(点) (167)14.4.9 参照图属性提取(线) (168)14.4.10 参照图属性提取(面) (168)14.5 图幅接边 (170)14.6 悬挂与拓扑 (173)14.6.1 自动延伸与裁剪 (173)14.6.2 相邻点重叠处理 (173)14.6.3 线线悬挂处理(不打断) (174)9清华山维·软件说明书14.6.4 有固定边悬挂处理(不打断) (175)14.6.5 点线悬挂处理(不打断) (176)14.6.6 悬挂处理(打断) (177)14.6.7 分层拓扑 (178)14.6.8 跨层拓扑 (179)14.6.9 面叠置分割 (181)14.6.10 线叠置分割 (182)14.6.11 多边形边线生成弧段 (182)14.6.12 拓扑关系重建(面与弧段) (183)14.6.13 多边形嵌套 (184)14.6.14 多边形(面)中心线提取 (185)14.7 区域裁剪与缓冲区 (185)14.7.1 多边形区域裁剪 (186)14.7.2 区域裁剪与符号压盖裁剪 (186)14.7.3 坎类裁剪 (187)14.7.4 稠密等高线首曲线自动裁剪 (187)14.7.5 缓冲区裁剪 (188)14.7.6 缓冲区建立 (188)14.7.7 保存缓冲区 (189)14.7.8 加载缓冲区 (190)14.7.9 缓冲区编辑 (190)14.7.10 缓冲区转成图形 (191)14.7.11 缓冲区属性 (192)14.7.12 缓冲区显示 (193)14.7.13 区域掏出 (193)14.7.14 区域复制 (194)14.8 其它 (195)10目 录14.8.1 图形打散与对象拆分 (195)14.8.2 对象基本属性重置 (195)第十五章视图菜单 (197)15.1 缩小一倍 (197)15.2 放大一倍 (197)15.3 无级缩放 (198)15.4 开窗放大 (198)15.5 移屏 (198)15.6 屏幕定比缩放 (199)15.7 上一屏 (199)15.8 下一屏 (200)15.9 屏幕书签 (200)15.10 刷新 (201)15.11 详绘/粗绘 (201)15.12 图形重新生成 (201)15.13 全视图 (202)15.14 作业区范围 (202)15.15 当前图幅范围全视 (203)15.16 显示分幅格网 (203)15.17 显示图幅号 (204)15.18 显示坐标格网线 (204)15.19 数据类型显示开关 (204)15.20 对象类型显示开关 (205)15.21 点信息显示开关 (207)15.22 对象名称显示开关 (208)15.23 点标注显示控制 (209)15.24 对象分色开关 (209)11清华山维·软件说明书15.25 动态属性标注开关 (211)15.26 特殊显示 (213)第十六章工具菜单 (214)16.1 对象查找 (214)16.2 坐标定位 (215)16.3 图幅号定位 (216)16.3.1 国标图幅号定位 (216)16.3.2 自定义图幅号定位 (216)16.4 图幅接合表管理 (217)16.5 图幅信息(录入/修改) (218)16.6 生成内图廓线 (220)16.7 对象属性查看 (220)16.8 查图导航器 (221)16.9 选择过滤器 (222)16.10 创建超大图像EMG(Eps Image) (226)16.11 数据检查 (227)16.11.1 数据合法性检查 (227)16.11.2 测点精度检查 (230)16.11.3 测边精度检查 (235)16.11.4 显示检查结果 (241)16.11.5 输出检查报告 (241)16.11.6 检查命令 (242)16.12 空间量算 (242)16.12.1 求夹角(三点或四点) (242)16.12.2 求面积 (243)16.12.3 数值注记求和 (244)16.12.4 求面积、长度和 (245)12目 录16.12.5 求两点距离、方位角 (245)16.12.6 求点到直线距离(垂距) (246)16.12.7 求点到线最近点距离 (246)16.12.8 三维坐标量算(DEM) (247)16.12.9 体积量算(DEM) (247)16.12.10 路径长度量算(DEM) (247)16.12.11 表面积量算(DEM) (248)16.13 查询统计 (248)16.13.1 当前对象统计 (248)16.13.2 坐标报表 (249)16.13.3 属性报表 (249)16.14 工程数据库 (250)16.14.1 数据库表管理 (250)16.14.2 数据库清理 (251)16.14.3 工程备份 (252)16.15 数据分类器 (253)16.15.1 调入外部数据后启动数据分类器 (254)16.15.2 数据分类器操作界面 (254)16.15.3 定位浏览把握整体分类 (256)16.15.4 交互给定特征值进一步分类 (256)16.15.5 为子类设置转换对照编码,批量转换 (258)16.15.6 不能转换为地理要素的子类 (259)16.15.7 保存方案,后续处理 (260)16.16 生成符号样图 (260)16.17 输出图幅坐标信息 (261)16.18 矢量校正 (262)16.19 坐标系转换 (263)13清华山维·软件说明书16.19.1 通用坐标系投影转换 (263)16.19.2 通用坐标系参数化(4/7参数)转换 (264)16.19.3 地方坐标系自定义脚本转换 (265)16.20 脚本管理器 (266)16.21 运行脚本 (267)第十七章设置菜单 (268)17.1 系统环境设置 (268)17.1.1 显示环境 (268)17.1.2 图幅信息 (268)17.1.3 投影设置 (271)17.1.4 系统表设置 (273)17.1.5 扩展属性无效值 (273)17.1.6 角度单位与样式 (274)17.1.7 大比例尺坐标系转换参数 (274)17.1.8 特殊地物编码 (275)17.1.9 特殊注记分类号 (275)17.1.10 图层显示顺序及特殊层 (276)17.1.11 高程注记小数位 (276)17.1.12 InIinfo表 (277)17.1.13 其他 (277)17.2 工作范围设置 (278)17.3 当前图幅设定 (279)17.4 图廓属性设置 (280)17.5 图幅结合表管理 (281)17.6 用户层设置 (282)17.7 地物模板设置 (283)17.8 注记模板设置 (283)14目 录17.9 系统颜色表设置 (284)17.10 导出模板表 (285)17.11 导入模板表 (285)17.12 扩展属性字段设置 (286)17.13 动态属性标注管理 (286)17.14 启动自动移屏 (288)17.15 用户化界面 (288)17.15.1 工具栏 (288)17.15.2 键盘 (290)17.16 软件界面工具条显示开关 (291)第十八章帮助菜单 (292)18.1 EPS2008帮助 (292)18.2 工作台面定制 (293)18.3 显示起始页 (293)18.4 软件注册 (293)18.5 在线升级 (293)18.6 关于Eps2008 (294)第十九章工作空间 (295)19.1 工作空间的建立 (295)19.2 指定(打开)管理数据 (297)19.3 定制GIS统计分析 (299)第二十章命令行 (301)20.1 面内套岛 (302)20.2 快速换码 (302)20.3 数据整理工具 (303)20.4 当前点坐标信息(小比例尺经纬度) (304)20.5 自动生成属性点 (305)15清华山维·软件说明书20.6 数字注记 (305)20.7 数值注记统计 (305)20.8 标注长度(注记) (306)20.9 边长标注 (307)20.10 图层对比显示 (307)20.11 边界线点位重合 (307)20.12 引导连线 (308)20.13 阵列 (308)20.14 对象叠放层次调整 (310)20.15 变宽线转面 (310)20.16 常用编码 (311)20.17 界址点报表 (311)20.18 河道注记旋转 (312)20.19 台阶修复 (312)20.20 图廓整饰 (313)20.21 其他命令 (314)第二十一章右键弹出菜单 (321)21.1 ‘图幅索引’弹出菜单 (321)21.1.1 索引重建 (321)21.1.2 引入数据 (321)21.1.3 释放数据 (322)21.1.4 显示图幅号 (322)21.1.5 当前图幅设定 (322)21.1.6 图幅信息查看 (323)21.2 ‘漫游与选择’弹出菜单 (323)21.3 ‘选择与操作’弹出菜单 (324)21.3.1 重复上一次命令 (324)16目 录21.3.2 清空选择集 (324)21.3.3 查看对象属性 (324)21.3.4 删除 (324)21.3.5 修改 (324)21.3.6 图件(组合) (324)21.3.7 撤消 (324)21.3.8 恢复撤消 (325)21.3.9 工作空间右键菜单介绍 (325)第二十二章捕捉工具条 (327)22.1 点位捕捉 (327)22.1.1 捕捉最近点 (327)22.1.2 捕捉线段中点 (327)22.1.3 捕捉两线交点 (328)22.1.4 捕捉线段(圆、圆弧)的等分点与线上任意点 (328)22.1.5 捕捉格网点 (329)22.1.6 捕捉圆心点 (329)22.1.7 捕捉圆上四等分点 (329)22.1.8 捕捉圆(圆弧)的切点与最近点 (330)22.1.9 捕捉垂足点 (330)22.1.10 捕捉定向延伸与求交 (330)22.1.11 捕捉正交点 (332)22.1.12 捕捉符号内部点位 (333)22.2 相对坐标输入 (333)22.2.1 相对坐标系定位 (333)22.2.2 相对直角坐标法输入 (334)22.2.3 相对极坐标法输入 (335)22.3 十字尺与定向量边 (335)17清华山维·软件说明书22.4 环尺 (336)第二十三章快捷键(快速编辑) (337) Q、A、C、V-快捷操作 (337) S--捕矢量点快捷操作 (338) X--回退点快捷操作 (338) W--抹点快捷操作 (338) E--插点快捷操作 (338) Z--反转快捷操作 (339) D--线上捕点快捷操作 (339) F--接线快捷操作 (339) T、H、J、K、N、B--快捷操作 (340) P--末点反向、镜像快捷操作 (340) O--长度复制快捷操作 (340) R--距离平形线 (341) L--直角化快捷操作 (341) G--构面快捷操作 (341) 复制粘贴快捷操作 (341)18本书概览本书概览《EPS2008地理信息工作站使用说明书》全书由三部分组成:起始篇,基础篇,应用篇。

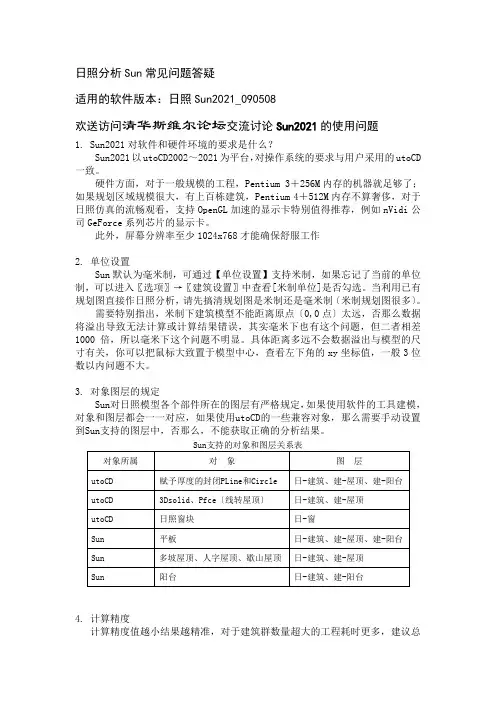

日照分析Sun常见问题答疑适用的软件版本:日照Sun2021_090508欢送访问清华斯维尔论坛交流讨论Sun2021的使用问题1. Sun2021对软件和硬件环境的要求是什么?Sun2021以utoCD2002~2021为平台,对操作系统的要求与用户采用的utoCD 一致。
硬件方面,对于一般规模的工程,Pentium 3+256M内存的机器就足够了;如果规划区域规模很大,有上百栋建筑,Pentium 4+512M内存不算奢侈,对于日照仿真的流畅观看,支持OpenGL加速的显示卡特别值得推荐,例如nVidi公司GeForce系列芯片的显示卡。
此外,屏幕分辨率至少1024x768才能确保舒服工作2.单位设置Sun默认为毫米制,可通过【单位设置】支持米制,如果忘记了当前的单位制,可以进入〖选项〗→〖建筑设置〗中查看[米制单位]是否勾选。
当利用已有规划图直接作日照分析,请先搞清规划图是米制还是毫米制〔米制规划图很多〕。
需要特别指出,米制下建筑模型不能距离原点〔0,0点〕太远,否那么数据将溢出导致无法计算或计算结果错误,其实毫米下也有这个问题,但二者相差1000倍,所以毫米下这个问题不明显。
具体距离多远不会数据溢出与模型的尺寸有关,你可以把鼠标大致置于模型中心,查看左下角的xy坐标值,一般3位数以内问题不大。
3. 对象图层的规定Sun对日照模型各个部件所在的图层有严格规定,如果使用软件的工具建模,对象和图层都会一一对应,如果使用utoCD的一些兼容对象,那么需要手动设置到Sun支持的图层中,否那么,不能获取正确的分析结果。
4.计算精度计算精度值越小结果越精准,对于建筑群数量超大的工程耗时更多,建议总平面分析时采用2分钟;单体分析时采用1分钟。
执行地方标准时请注意,如果标准中提到“采样时间间隔〞,在Sun中计算精度取其一般。
5.正北方向Sun软件约定,屏幕正上方为正北,且在世界坐标〔WCS〕下,才能正确进行日照分析。
目录第一章清华斯维尔电力工程计价软件安装说明 1 1.1软件运行环境介绍 11.1.1 软件运行的硬件环境 11.1.2 软件运行的软件环境 11.2 单机版软件的安装 21.3 网络版软件的安装 121.4 软件的卸载 16第二章清华斯维尔电力工程计价软件入门教程 18 2.1 系统概述 182.2实例操作入门教程 202.2.1启动软件 202.2.2新建单位工程 212.2.3设置工程基本信息 212.2.4录入建筑安装工程项目 232.2.5录入项目组价定额 242.2.6定额换算 252.2.7综合单价分析 262.2.8录入其他项目费 292.2.9工料机汇总 302.2.10取费汇总 332.2.11报表打印 35第一章清华斯维尔电力工程计价软件安装说明1.1软件运行环境介绍1.1.1 软件运行的硬件环境运行《清单计价TH-BQ2008电力版》软件需要以下硬件最低配置要求:● CPU:P4 2.0或以上。
●内存在512M或以上。
●硬盘可用空间在1G以上。
●彩色显示器,分辨率800×600,16位真彩。
●各种针式、喷墨和激光打印机。
1.1.2 软件运行的软件环境运行《清单计价TH-BQ2008电力版》软件需要以下软件配置:windows2000/XP/2003中文操作系统平台;推荐操作系统为:中文windows2000/XP/2003。
1.2 单机版软件的安装《清单计价TH-BQ2008电力版》具有详细的安装向导,因此安装操作比较简单,只要根据系统提示按步骤安装即可。
1、关闭所有应用程序,将《清华斯维尔建设工程系列软件》安装光盘放入光驱中,系统将自动弹出如下界面(图1.2-1):图1.2-1清华斯维尔建设工程系列软件安装界面2、点击“清单计价TH-BQ2008电力版”,开始安装过程, 首先弹出“欢迎使用…”对话框(图1.2-2):图1.2-2“欢迎使用…”对话框3、再点击〖下一步〗按钮,弹出“许可证协议”对话框(图1.2-3):图1.2-3“许可证协议”对话框4、点击〖我接受〗按钮,进入“选择安装版本”对话框(图1.2-4)所示:图1.2-4“选择安装版本”对话框在“授权方式”栏内提示您可以选择“单机版”或“网络版”。

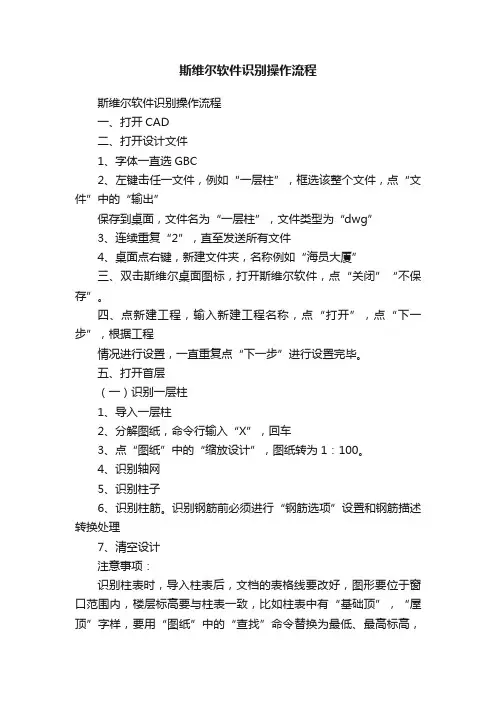

斯维尔软件识别操作流程斯维尔软件识别操作流程一、打开CAD二、打开设计文件1、字体一直选GBC2、左键击任一文件,例如“一层柱”,框选该整个文件,点“文件”中的“输出”保存到桌面,文件名为“一层柱”,文件类型为“dwg”3、连续重复“2”,直至发送所有文件4、桌面点右键,新建文件夹,名称例如“海员大厦”三、双击斯维尔桌面图标,打开斯维尔软件,点“关闭”“不保存”。
四、点新建工程,输入新建工程名称,点“打开”,点“下一步”,根据工程情况进行设置,一直重复点“下一步”进行设置完毕。
五、打开首层(一)识别一层柱1、导入一层柱2、分解图纸,命令行输入“X”,回车3、点“图纸”中的“缩放设计”,图纸转为1:100。
4、识别轴网5、识别柱子6、识别柱筋。
识别钢筋前必须进行“钢筋选项”设置和钢筋描述转换处理7、清空设计注意事项:识别柱表时,导入柱表后,文档的表格线要改好,图形要位于窗口范围内,楼层标高要与柱表一致,比如柱表中有“基础顶”,“屋顶”字样,要用“图纸”中的“查找”命令替换为最低、最高标高,例如:“-6.8”、“30.8”,箍筋型号要选好,即每一种箍筋要选好,并起好名字,例如:“3*4”“5*3”,其中“5”代表柱子短向箍筋肢数。
柱子的属性要设置好,该部分牵扯到钢筋计算,接头计算结果。
(二)识别一层暗柱,剪力墙1、点“构件显示”→全清→“轴网”打勾2、导入一层暗柱、剪力墙3、对一层一层暗柱、剪力墙点“缩放设计”。
4、移动对中5、识别剪力墙,完成后,识别暗柱。
有时该图含梁,梁识别参照(三)。
6、识别或布置钢筋。
7、2清空设计。
(三)识别一层梁1、点“构件显示”→全清→“轴网”打勾2、导入一层梁3、对一层梁点“缩放设计”。
4、移动对中5、识别梁体,完成后,点自动检查图形,即顶部的“√”6、识别梁筋,识别钢筋前必须进行“钢筋选项”设置和钢筋描述转换处理。
建议使用“选梁识别”方法进行,识别不了的用“选梁和文字识别”,“自动识别”方法只有设计文档很标准的情况下才使用。
前言:《三维算量》是用“虚拟施工”的方式,将建筑工程中的工程量信息抽象为柱、梁、板、墙、形体、轮廓、钢筋等构件,在AutoCAD R2002平台上,通过导入设计施工图的电子文档,利用AutoCAD强大的图形支撑,帮助造价编制人员在计算机的虚拟三维空间中将真实建筑物象搭积木般“搭建”起来。
而将构件的非几何属性(定额信息)存放于数据库中,通过多对多的键接将构件与定额信息进行关联。
在分析了构件与构件的几何拓扑关系之后,产生工程造价所需的工程量。
其特点是:1、计算精确,速度快。
2、可最大限度地利用施工图的电子文档(DWG/DXF文件)。
3、系统根据“量价分离”的原则设计,可按全国各地不同计价规则计算工程量。
4、一个虚拟建筑可同时套用任意多个地方定额。
5、可对用户任选的楼层、任选的构件进行工程量/钢筋的统计。
方便工程进度管理。
《三维算量》能够让用户在AutoCAD-R2002平台上完成建筑工程土建工程量计算,通过真正基于AutoCAD平台的图形化计算方法,使预算人员摆脱了繁琐的手工计算,极大的提高了工作效率。
是您投标、预算、结算、进度控制管理的理想工具。
非常感谢你选择我们的软件,希望您指出我们的缺点与不足,我们真诚期望您能提出更多的宝贵意见。
我们将对软件改进,使它更能满足您的需求。
谨此,深表感谢!内容索引:本书按照软件的功能模块结合工程算量的具体情况进行叙述,和软件屏幕菜单的组织基本一致。
本书力图系统性全面讲解三维算量3DA软件的操作方法,让用户在最短时间内用好软件,把软件的功能最大限度发挥出来,这就要求不仅要讲解单个的菜单命令,还要讲解一些操作命令之间的联系,因为有些时候需要多个命令配合才能完成一项任务。
本书的附录按操作命令名称给出了书中的索引位置。
本书的内容安排如下:第1章介绍三维算量3DA软件的图形符号约定和使用本软件的必备知识,为用户必读的内容,同时介绍一些其它对本软件有帮助的资料资源。
第2章介绍软件的工作原理和软件的特点。
斯维尔清单计价软件培训传统预算的应用***流程: 新建工程—输入工程名称—选择计价方法和取费文件—调整费率—录入实体项目—录入措施费用—工料机调整市场价—取费—报表一、新建工程1、双击快捷图标, 首次登录会提示用户登录窗口, 用户能够自己设置用户名和密码, 如果不需要设置则在下次进入系统不弹出用户登录窗口前打对勾, 如图: 点确定2、进入后会弹出省站许可文件窗口, 点进入软件3、在弹出新建向导窗口, 点, 在新建预算书窗口, 输入工程名称, 选择定额和计价方法(计价方法中有包工包料, 包工不包料和扣建设方水电费), 如图所示选择完后点, 在弹出的另存为窗口选择存储路径, 点保存二、进入软件界面, 软件由这几个插页组成, ”工程信息”界面用于选择费率和设置工程相关信息; ”分部分项”是录入实体定额项; ”措施项目”解决技术措施项目和组织措施项目; ”工料机汇总”是分析出来的人工、材料、机械, 可在此界面调价; ”取费文件”即工程总价合计; ”报表打印”插页预览打印报表调整报表。
( 一) 工程信息插页1、基本信息: 填写与工程相关的信息, 如工程名称、建筑面积等;2、编制说明: 可在此录入编制说明并打印;3、费率变量: 选择和更改费率( 软件可经过选择费率条件, 自动刷新费率) , 如图:(二)分部分项插页1、界面组成:(1)右侧是电子定额本可用来查找定额, 右侧过滤值窗口, 能够输入名称进入查找, 此窗口不用时可关闭(2)中间部分套定额用; 菜单栏功能按钮如下图:新建和打开, 主要是新建工程和打开工程(也可直接双击工程文件名称进入软件)撤消和重做, 能够无限撤消, 而且或定位撤消和跨界面撤消计算, 如果想看即时的计算结果可点计算更新换算, 用于系数换算, 智能换算和批量换算插入, 在当前行下面插入一行添加, 在本界面最后添加一行子项, 在分部下面增加定额行复制, 剪切, 粘贴, 用于当前界面定额的相关操作( 3) 下面窗口是定额含量窗口( 不用时可拉下隐藏) 。
斯维尔官网旗下的绿建斯维尔中对节能软件BRCS2014的介绍也十分有限,只有四篇文章,使用过程不详细,还不如绿建之窗的绿建软件的热环境模拟模块对斯维尔BECS软件的介绍:对软件技术的文章收集不全,因为他们侧重于销售,民间的研究网站高手云集,技术性文章更多一些从这个网站收集的节能软件的文章均放在X:\快盘\▌本文作者,所有建筑设计相关的东西文件夹\▏绿建之窗网站收集文章专用文件夹,节能(防止网站关闭)\节能专用文件夹廖植华:如果做绿色建筑的项目,仍然可以用斯维尔节能软件做节能部分的设计,斯维尔节能软件BECS2014仍然需要用到,节能设计是绿色建筑设计的其中一个分支在做节能计算的时候单独建立一个节能文件夹,图纸另存在节能文件夹中是好的工作习惯不插入加密狗,软件是打不开的第一步是模型的建立,打开需要做节能的图纸,图纸有很多种(DWG的图纸、T3的图纸、T8的图纸,如果是T8的图纸只需要转一下T5、T6的图纸即可)第一步是模型的建立,,这里要说下,T6的图纸本身就是高度信息这里修改起来就会很简单,T3、DWG的图纸唯一的要求就是设计的图层要标准,墙层就是墙层,门窗就是门窗层不要在“0”层这样混乱出现。
(尽量避免用T3的图,转图麻烦)广西某某毛南民俗风情商业街项目经验:一.做某某项目的时候用节能软件打开后使用过程有进行不下去的情况,原因是图纸版本太高,需要转成T6的就可以了。
二.对玻璃门进行了门转窗操作,对门窗进行了遮阳赋予,这两个功能要再去看一下视频熟悉一下怎么操作1.4门窗转换.swf门转窗的原因:有些门是玻璃门,应该把它视为窗来计算。
正版节能软件门转窗后门会变成这样,盗版的门转窗后门形状会不变,不知道对计算是否有影响,正式设计是一定要用正版软件~2.5遮阳系数计算.swf有些地方没有遮阳但是有其他部件,具有和这样相同作用的也应赋予遮阳,比如阳台处的活动遮阳不用设置尺寸,而是设置参数,具体项目具体设置从下窑村嘉鹏中央城的项目开始,审图公司赵工要求一定要检查节能计算书中的平均遮阳系数表格中的外遮阳系数,根据夏热冬暖地区节能设计标准4.0.11节能软件中设置平板遮阳的外挑尺寸越大,则遮阳系数SD越小,有时候会出现为了满足不大于0.9的要求而导致必须要在软件中加大外挑尺寸因而影响建筑立面效果,此时应该采取活动遮阳代替加大遮阳的外挑尺寸。
清华斯维尔日照软件教
程
集团公司文件内部编码:(TTT-UUTT-MMYB-URTTY-ITTLTY-
清华斯维尔日照软件教程(SUN2014)
概述:在总平面设计阶段应进行日照分析,应考虑拟建建筑自身的遮挡及拟建建筑对已建
建筑的日照遮挡情况。
日照基本规定:
(南宁属于Ⅳ气候区大城市)
1:住宅建筑日照标准
建筑气候区划 Ⅰ、Ⅱ、Ⅲ、Ⅶ气候 Ⅳ气候区 Ⅴ、Ⅵ气
候区
大城市 中小城市 大城市 中小城市
日照标准日 大寒日 冬至日
日照时数(h) ≥2 ≥3 ≥1
有效日照时间带(h) 上午8点~下午16点 上午9点~下午15
点
计算起点 底层窗台面
注:①建筑气候区划分应符合本规范附录A第A.0.1条规定。
②底层窗台面是指距室内地平0.9m高的外墙位置。
建筑气候区划包括7个主气候区,20个子气候区。I气候区:严寒地区,Ⅱ气候
区:寒冷地区,Ⅲ气候区:夏热冬冷地区,Ⅳ气候区:夏热冬暖地区,Ⅴ气候区:温和地
区,Ⅵ气候区:严寒地区、寒冷地区,Ⅶ气候区:严寒地区、寒冷地区。
2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其
中宜有二个获得日照。居住空间是指卧室、起居室(厅)。
4、旧区改建的项目内新建住宅
5、宿舍
6、老年人居住用房
7、残疾人住宅
8、托儿所、幼儿园中小学教学楼南向的普通教室
9、医院病房楼
10、疗养院半数以上的疗养室
12、南宁市住宅建筑日照应符合以下规定:
(一)住宅区内新建住宅建筑日照时数达到大寒日3小时及以上的户数不应小于总户数的
85%;其余户数的建筑日照时数不低于大寒日1小时。
(二)旧区改建住宅区内新建住宅建筑日照时数达到大寒日3小时及以上的户数不应小于总
户数的70%;其余户数的建筑日照时数不低于大寒日1小时。
(三)拟建建筑不应使相邻住宅建筑日照时数小于大寒日2小时;由于历史原因相邻住宅不
符合现行规范要求的,拟建建筑对相邻住宅的影响可酌情降低,但达到大寒日2小时及以
上的户数不应小于总户数的70%,其余不应低于大寒日日照1小时的标准。
(四)住宅区内新建住宅建筑日照时数未达到大寒日3小时的住宅部分,应在项目总平图中
注明,并由项目业主在售楼时明确告知购房户。(南宁市城市规划管理技术规定(2011
年版))
满足上述日照要求即视为日照符合国家标准。
日照计算的流程:
1、从总平图导入建筑外轮廓。
2、建筑建模。
3、日照分析。
4、填写日照分析报告。
一、软件安装
根据电脑系统类型(32位或64位),选择安装对应的安装程序。
二、导入图形
1、整理总平面图,留下建筑外轮廓线,包含总平周边可能会影响到的已建建筑轮廓。轮
廓线应为封闭多义线。
日照窗计算规则:
不同形式的窗户、阳台有不同的计算基准面,绘制建筑轮廓时就直接画直线段。
2、用清华斯维尔日照软件打开整理好的总平。也可以在日照软件中整理总平。
三、建立模型
1、软件设置
根据总平绘制比例选择单位设置
2、根据建筑高度建立模型(含女儿墙高度,坡屋面高度):
A:建筑高度
建筑高度(24000):输入建筑的高度
建筑底标高(0):建议选用相对高度为建筑底标高,以便后面分析容易辨别。可以设置
所有建筑物中底标高最低的一个为0,其他底标高就往上加。
用建筑高度命令,把所有的要考虑的建筑平面图都执行一遍。
所得到下面的图:
B:模型检查
把高度显示打开,可直接修改上面的
数字来修改模型高度和底标高
C:窗户建模
有顺序插窗、两点插窗、快速插窗
建议用两点插窗,把方案图附在总图下面,
如此栋房子有7层,就在重复层数设置为7层,窗台标高为此建筑物的建筑底标高
+900mm的窗台高。若下面有商铺,窗台高为此建筑物的建筑底标高+900mm+商铺的层高。
把需要考虑日照的窗户都画出来,包括已建和新建。
C:窗分户号:为了生成带有住户号的日照窗报表,可以把同属一套住宅的多个日照窗定义
其所属的住户号,如把五层在501户中的某几个日照窗给出分户号名为“501”等,不参
与日照计算的窗不必插入和定义。
D:建筑命名
需要计算为遮挡物与日照窗的建筑都要命名,属于一个建筑物的日照窗以及建筑的附
属构件(屋顶、阳台)都要选中一起命名。名称可以为汉字、字母和数字。
E:建筑分组
建筑分组,一般分为已建建筑和新建建筑两组,这样分以便后面断定日照时间不满足
是否为新建建筑的影响。名称可以为汉字、字母和数字。
F:坡地屋顶
任意坡顶:由封闭的任意形状PLINE线生成指定坡度的坡形屋顶,可采用对象编辑单
独修改每个边坡的坡度,不支持布尔运算开洞功能。
人字坡顶:
以闭合的PLINE为屋顶边界生成人字坡屋顶和单坡屋顶。两侧坡面的坡度可具有不同
的坡角,可指定屋脊位置与标高,屋脊线可随意指定和调整,因此两侧坡面可具有不同的
底标高,除了使用角度设置坡顶的坡角外,还可以通过限定坡顶高度的方式自动求算坡
角,此时创建的屋面具有相同的底标高。
线转面:
根据由line、pline线构成的二维视图生成三维网格面(Pface),并通过设为建筑命
令定义为遮挡建筑。
将由线构成的二维图形转换为三维网格面(Pface)模型。这时网格面还是压扁的模
型,通过特性编辑,可以更改其顶点坐标,完成最终的三维形体模型。可以绘制特殊的屋
顶模型,再移动到建筑物上即可。
下图左是由二维线构成的屋顶的二维视图,图右是转换为面并设置顶点坐标后的三维
屋顶模型:
攒尖屋顶和加老虎窗命令,多种屋顶绘制方法完全满足绘图需要
日照分析
A:阴影轮廓:
本命令用于绘制出各遮挡物在给定平面上所产生的各个时刻的阴影轮廓线。
计算高度选择所有建筑中底标高最低点。
选取地区、节气和起始时间后,点取“确定”,程序即自动计算并显示所选建筑物的
阴影轮廓,同时在生成的每一时刻的阴影轮廓上标注该时刻的时间。图为南宁地区大寒日
8点至16点的一组建筑的阴影轮廓线。
线上日照:
用于分析某一平面区域内不同标高的日照时数。
区域分析:
用于分析某一平面区域内的日照时数。用户可以到“高级设置”中的“分析”里的
“多点分析是否输出详细时间”中设置输出时间是详细到分钟,还是以N+或N小时来近似
表示。命令提示选择遮挡物,已建新建的建筑物都要选,因为此时也要考虑已建对已建的
影响,才能体现最真实的日照时间。南宁市规定(备注:业主在提交日照报告时,所选用
的分析方法应为线上分析或窗照分析,不可以选用区域分析)
计算高度一般设置为最底层窗台高度,如果一层为架空层或商铺,计算高度应从首层
住宅窗台算起。
5表示5~5.5个小时
5+表示5.5~6个小时
窗照分析:
用于分析建筑具体到每一个窗的日照时数情况。要进行窗照分析应先进行“顺序插窗”或
“两点插窗”,把要需要分析的窗插入模型中。执行窗照分析后得出“窗日照分析表”,
根据分析表得出窗日照情况。
结果擦除:
该命令可将以上节能内容擦除而不影响模型及其他图形。
当日照不满足规范条件时的处理方法:
1、调整建筑间距
2、改变建筑的朝向
3、降低遮挡建筑的层数
日照通过后按规定格式填表:
按《建设项目日照分析报告模板(A3)》填写表格
常见问题
1、 线上日照的显示日照时数的文字离建筑边太远了,(应在设置里改单位)。
2、
插窗时窗比例怎么都不对不是小了就是过大。(新建文件,设置好单位、比例再把
图拷进去即可)
