干燥计算题

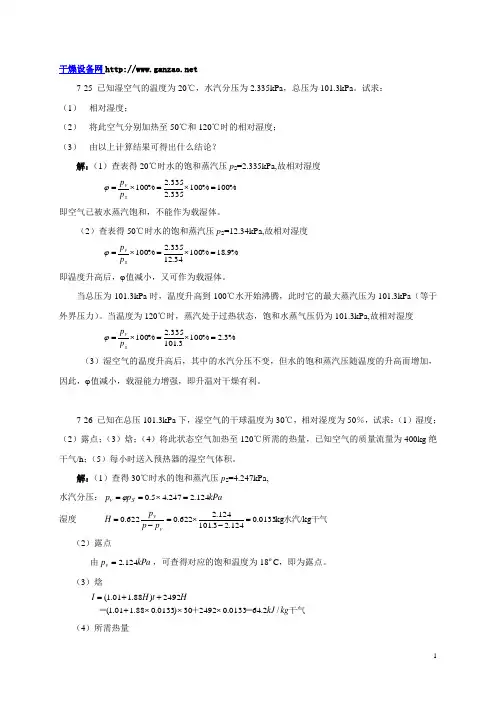

干燥设备网7-25 已知湿空气的温度为20℃，水汽分压为2.335kPa ，总压为101.3kPa 。

试求： （1） 相对湿度；（2） 将此空气分别加热至50℃和120℃时的相对湿度； （3） 由以上计算结果可得出什么结论？解：（1）查表得20℃时水的饱和蒸汽压p S =2.335kPa,故相对湿度 %100%100335.2335.2%100=⨯=⨯=s v p p ϕ 即空气已被水蒸汽饱和，不能作为载湿体。

（2）查表得50℃时水的饱和蒸汽压p S =12.34kPa,故相对湿度 %9.18%10034.12335.2%100=⨯=⨯=s v p p ϕ 即温度升高后，ϕ值减小，又可作为载湿体。

当总压为101.3kPa 时，温度升高到100℃水开始沸腾，此时它的最大蒸汽压为101.3kPa （等于外界压力）。

当温度为120℃时，蒸汽处于过热状态，饱和水蒸气压仍为101.3kPa,故相对湿度 %3.2%1003.101335.2%100=⨯=⨯=s v p p ϕ （3）湿空气的温度升高后，其中的水汽分压不变，但水的饱和蒸汽压随温度的升高而增加，因此，ϕ值减小，载湿能力增强，即升温对干燥有利。

7-26 已知在总压101.3kPa 下，湿空气的干球温度为30℃，相对湿度为50％，试求：（1）湿度；（2）露点；（3）焓；（4）将此状态空气加热至120℃所需的热量，已知空气的质量流量为400kg 绝干气/h ；（5）每小时送入预热器的湿空气体积。

解：（1）查得30℃时水的饱和蒸汽压p S =4.247kPa, 水汽分压：kPa p p S v 124.2247.45.0=⨯==ϕ 湿度 干气水汽/kg kg 0133.0124.23.101124.2622.0622.0=-⨯=-=v v p p p H （2）露点由kPa p v 124.2=，可查得对应的饱和温度为18ºC ，即为露点。

第八章干燥【例题与解题指导】【例5-1】某常压空气的温度为30℃、湿度为0.0256kg/kg绝干气，试求：（1）相对湿度、水汽分压、比容、比热容及焓；（2）若将上述空气在常压下加热到50℃，再求上述各性质参数。

解：（1）30℃时的性质相对湿度由手册查得30℃时水的饱和蒸汽压p s＝4.2464kPa。

用式5-5求相对湿度，即将数据带入解得水汽分压比容由式5-6求比容，即=0.8926 m3湿空气/kg绝干气比热容由式5-7a求比热容，即焓用式5-8ｂ求湿空气的焓，即kJ/kg绝干气（2）50℃时的性质参数相对湿度查出50℃时水蒸汽的饱和蒸汽压为12.340kPa。

当空气被加热时，湿度并没有变化，若总压恒定，则水汽的分压也将不变，故水汽分压因空气湿度没变，故水汽分压仍为4.004kPa。

比容因常压下湿空气可视为理想气体，故50℃时的比容为m3湿空气/kg绝干气比热容由式5-7知湿空气的比热容只是湿度的函数，因此，湿空气被加热后，其比热容不变，为1.058kJ／(kg绝干气·℃)。

焓kJ/kg绝干气由上计算可看出，湿空气被加热后虽然湿度没有变化，但相对湿度降低了，所以在干燥操作中，总是先将空气加热后再送入干燥器内，目的是降低相对湿度以提高吸湿能力。

【例5-2】常压下湿空气的温度为30℃、湿度为0.0256kg／kg绝干气，试求该湿空气的露点t d、绝热饱和温度ｔas和湿球温度t w。

解：露点t d将湿空气等湿冷却到饱和状态时的温度为露点，由式5-16可求出露点温度下的饱和蒸汽压解得=4.004kPa查出该饱和蒸汽所对应的温度为28.7 ℃，此温度即为露点。

绝热饱和温度由式5-14计算绝热饱和温度，即由于Ｈas是的函数，故用上式计算时需试差。

其计算步骤为①设= 29.21℃②用式5-3求温度下的饱和湿度Ｈas，即查出29.21℃时水的饱和蒸汽压为4054Pa，汽化潜热为2425.48kJ/kg，故kg／kg绝干气③用式5-7a求ｃH，即kJ/(kg.℃)④用式5-14核算。

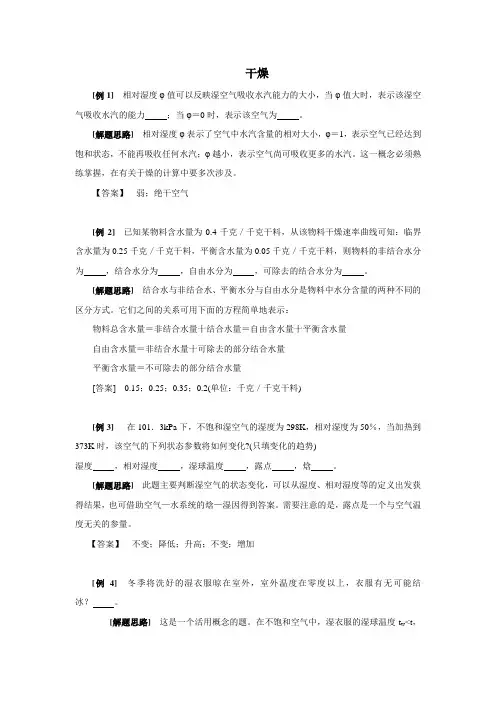

干燥[例1] 相对湿度φ值可以反映湿空气吸收水汽能力的大小，当φ值大时，表示该湿空气吸收水汽的能力；当φ＝0时，表示该空气为。

[解题思路]相对湿度φ表示了空气中水汽含量的相对大小，φ＝1，表示空气已经达到饱和状态，不能再吸收任何水汽；φ越小，表示空气尚可吸收更多的水汽。

这一概念必须熟练掌握，在有关于燥的计算中要多次涉及。

【答案】弱；绝干空气[例2] 已知某物料含水量为0.4千克／千克干料，从该物料干燥速率曲线可知：临界含水量为0.25千克／千克干料，平衡含水量为0.05千克／千克干料，则物料的非结合水分为，结合水分为，自由水分为，可除去的结合水分为。

[解题思路]结合水与非结合水、平衡水分与自由水分是物料中水分含量的两种不同的区分方式。

它们之间的关系可用下面的方程简单地表示：物料总含水量＝非结合水量十结合水量＝自由含水量十平衡含水量自由含水量＝非结合水量十可除去的部分结合水量平衡含水量＝不可除去的部分结合水量[答案] 0.15；0.25；0.35；0.2(单位：千克／千克干料)[例3] 在101．3kPa下，不饱和湿空气的湿度为298K，相对湿度为50％，当加热到373K时，该空气的下列状态参数将如何变化?(只填变化的趋势)湿度，相对湿度，湿球温度，露点，焓。

[解题思路] 此题主要判断湿空气的状态变化，可以从湿度、相对湿度等的定义出发获得结果，也可借助空气—水系统的焓—湿因得到答案。

需要注意的是，露点是一个与空气温度无关的参量。

【答案】不变；降低；升高；不变；增加[例4] 冬季将洗好的湿衣服晾在室外，室外温度在零度以上，衣服有无可能结冰？。

[解题思路] 这是一个活用概念的题。

在不饱和空气中，湿衣服的湿球温度t w<t，而当t w<0时可能结冰。

[答案] 有[例5] 当湿度和温度相同时，相对湿度φ与总压p的关系是( )。

A．成正比B成反比C．无关 D . φ与p s成正比[解题思路]在相同的H值和温度t(即相同的饱和蒸气压p s)下，当总压由p降低至p’，设其对应的相对湿度由φ变为φ’，其间变化可由下列关系表示为[答案] A[例6] 湿空气的湿球温度与其绝热饱和温度有何区别和联系?[解题思路] 对于水蒸气—空气系统，湿球温度t w和绝热饱和温度t as在数值上近似相等，且两者均为初始湿空气温度和湿度的函数。

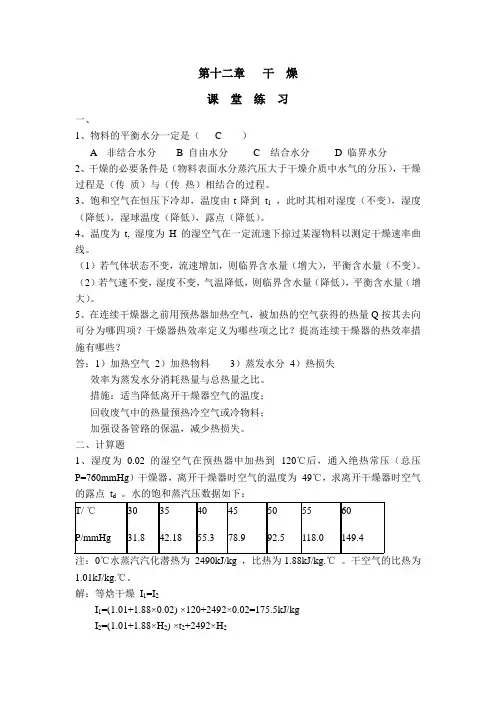

第十二章干燥课堂练习一、1、物料的平衡水分一定是（ C ）A 非结合水分B 自由水分C 结合水分D 临界水分2、干燥的必要条件是（物料表面水分蒸汽压大于干燥介质中水气的分压），干燥过程是（传质）与（传热）相结合的过程。

3、饱和空气在恒压下冷却，温度由t降到t1，此时其相对湿度（不变），湿度（降低），湿球温度（降低），露点（降低）。

4、温度为t, 湿度为H的湿空气在一定流速下掠过某湿物料以测定干燥速率曲线。

（1）若气体状态不变，流速增加，则临界含水量（增大），平衡含水量（不变）。

（2）若气速不变，湿度不变，气温降低，则临界含水量（降低），平衡含水量（增大）。

5、在连续干燥器之前用预热器加热空气，被加热的空气获得的热量Q按其去向可分为哪四项？干燥器热效率定义为哪些项之比？提高连续干燥器的热效率措施有哪些？答：1）加热空气2）加热物料3）蒸发水分4）热损失效率为蒸发水分消耗热量与总热量之比。

措施：适当降低离开干燥器空气的温度；回收废气中的热量预热冷空气或冷物料；加强设备管路的保温，减少热损失。

二、计算题1、湿度为0.02的湿空气在预热器中加热到120℃后，通入绝热常压（总压P=760mmHg）干燥器，离开干燥器时空气的温度为49℃，求离开干燥器时空气的露点t。

水的饱和蒸汽压数据如下：注：0℃水蒸汽汽化潜热为2490kJ/kg ，比热为1.88kJ/kg.℃。

干空气的比热为1.01kJ/kg.℃。

解：等焓干燥I1=I2I1=(1.01+1.88×0.02) ×120+2492×0.02=175.5kJ/kgI2=(1.01+1.88×H2) ×t2+2492×H2mmHgH P H p p P p H t t I H s s s 5.55049.0662.0760049.0662.0662.0049.024924988.14901.15.175249288.101.12222222=+⨯=+=-==+⨯⨯-=+-=由蒸汽压与温度的对应关系t d =40℃2、用连续干燥器干燥含水1.5%（湿基）的物料，干燥器对湿物料的处理能力 G 1=2.56kg/s ，物料进口温度为 25℃，产品出口温度为 35℃，其中含水 0.2℅（湿基）。

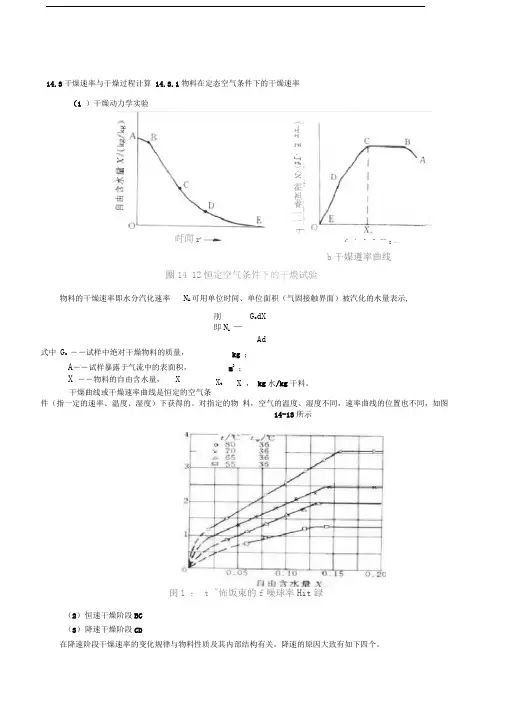

14.3干燥速率与干燥过程计算 14.3.1物料在定态空气条件下的干燥速率（1 ）干燥动力学实验b 干媒遵率曲线圈14 12恒定空气条件下的干煥试验物料的干燥速率即水分汽化速率N A 可用单位时间、单位面积（气固接触界面）被汽化的水量表示,刖 G c dX 即N A —Ad式中 G c ――试样中绝对干燥物料的质量，A ――试样暴露于气流中的表面积， X ――物料的自由含水量， X干燥曲线或干燥速率曲线是恒定的空气条件（指一定的速率、温度、湿度）下获得的。

对指定的物 料，空气的温度、湿度不同，速率曲线的位置也不同，如图 14-13所示闺1 ； t "怖饭束的f 噪球率Hit 録（2） 恒速干燥阶段BC （3） 降速干燥阶段CD在降速阶段干燥速率的变化规律与物料性质及其内部结构有关。

降速的原因大致有如下四个。

X tkg ； m 2；X ， kg 水/kg 干料。

时闻r(-rr E ・Jf )<N霍袒養一一X —①实际汽化表面减少；②汽化面的内移；③平衡蒸汽压下降；④固体内部水分的扩散极慢。

（4）临界含水量固体物料在恒速干燥终了时的含水量为临界含水量，而从中扣除平衡含水量后则称临界自由含水量X C （5）干燥操作对物料性状的影响1432间歇干燥过程的计算14.3.2.1恒速阶段的干燥时间i如物料在干燥之前的自由含水量阶段，恒速阶段的干燥时间1由N A X1大于临界含水量则干燥必先有一恒速阶段。

忽略物料的预热G c dX积分求出。

Ad1dG cAXC dXX1N A因干燥速率N A为一常数,G c1A 速率N A由实验决定，也可按传质或传热速率式估算，即X c N AN A S(H w H) —(t t w)「wH w为湿球温度t w下的气体的饱和湿度。

传质系数k H的测量技术不如给热系数测量那样成熟与准确，在干燥计算中常用经验的给热系数进行计算。

气流与物料的接触方式对给热系数影响很大，以下是几种典型接触方式的给热系数经验式。

固体干燥填空题：1、温度为40℃，水汽分压为的湿空气与水温为30℃的水接触，则传热方向为：，传质方向为.已知30℃和40℃下水的饱和蒸汽压分别为和。

答案: 气到水；气到水2、冬季将洗好的湿衣服晾在室外，室外温度在零度以上，衣服有无可能结冰？ ,其原因是 . 答案：有,不饱和空气的湿球温度，当时可能结冰3、在下,不饱和湿空气的温度为40℃，相对湿度为60％，（1）若加热至80℃，则空气的下列状态参数如何变化？湿度，相对湿度，湿球温度 ,露点温度 ,焓 .(2）若在等温条件下使总压减至时，则该空气下列参数将如何变化？湿度，相对湿度 ,湿球温度 ,露点温度，焓。

（变大，变小,不变）答案：(1）不变，变小，变大，不变，变大；（2)不变，变小，变小，变小，不变。

4、总压恒定时,某湿空气的干球温度一定，若其露点温度增大，则以下参数如何变化? ，，， , 。

（增大，减小,不变）答案：增大，增大，增大，增大，增大5、总压恒定时，某湿空气的干球温度一定，而湿球温度增大，则以下参数如何变化？，，，，。

（增大，减小,不变）答案：增大,增大，增大，增大，增大6、不饱和湿空气的干球温度，湿球温度，露点温度的大小顺序为。

答案：＞＞7、干燥这一单元操作，既属于传热过程,又属______________。

答案：传质过程8、在同一房间里不同物体的平衡水汽分压是否相同？；它们的含水量是否相同？；湿度是否相等？。

答案：是，否,是9、若空气中湿含量及温度均提高以保持相对湿度不变，则对同一湿物料，平衡含水量,结合水含量。

(变大,变小，不变)答案：不变，不变10、在一定温度下，物料中结合水分和非结合水分的划分是根据___________而定的；平衡水分和自由水分是根据__________而定的。

答案：物料的性质; 物料的性质和接触的空气状态11、用某湿空气干燥物料至其含水量低于临界含水量,则干燥终了时物料表面温度空气湿球温度.（＜，＞，＝）答案:＞12、间歇恒定干燥时，如进入干燥器的空气中水汽分压增加，温度不变，则恒速阶段物料温度，恒速阶段干燥速率，临界含水量。

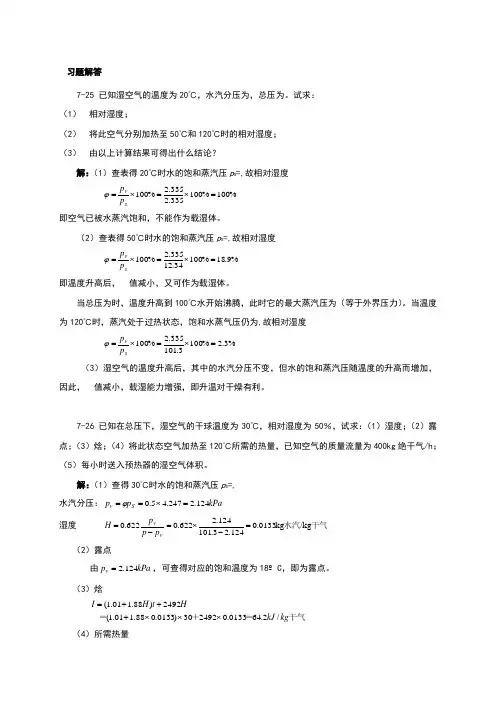

习题解答7-25 已知湿空气的温度为20℃，水汽分压为，总压为。

试求： （1） 相对湿度；（2） 将此空气分别加热至50℃和120℃时的相对湿度； （3） 由以上计算结果可得出什么结论？解：（1）查表得20℃时水的饱和蒸汽压p S =,故相对湿度 %100%100335.2335.2%100=⨯=⨯=s v p p ϕ 即空气已被水蒸汽饱和，不能作为载湿体。

（2）查表得50℃时水的饱和蒸汽压p S =,故相对湿度 %9.18%10034.12335.2%100=⨯=⨯=s v p p ϕ 即温度升高后，值减小，又可作为载湿体。

当总压为时，温度升高到100℃水开始沸腾，此时它的最大蒸汽压为（等于外界压力）。

当温度为120℃时，蒸汽处于过热状态，饱和水蒸气压仍为,故相对湿度 %3.2%1003.101335.2%100=⨯=⨯=s v p p ϕ （3）湿空气的温度升高后，其中的水汽分压不变，但水的饱和蒸汽压随温度的升高而增加，因此，值减小，载湿能力增强，即升温对干燥有利。

7-26 已知在总压下，湿空气的干球温度为30℃，相对湿度为50％，试求：（1）湿度；（2）露点；（3）焓；（4）将此状态空气加热至120℃所需的热量，已知空气的质量流量为400kg 绝干气/h ；（5）每小时送入预热器的湿空气体积。

解：（1）查得30℃时水的饱和蒸汽压p S =, 水汽分压：kPa p p S v 124.2247.45.0=⨯==ϕ 湿度 干气水汽/kg kg 0133.0124.23.101124.2622.0622.0=-⨯=-=v v p p p H （2）露点由kPa p v 124.2=，可查得对应的饱和温度为18ºC ，即为露点。

（3）焓干气＝＋＝kg kJ Ht H I /2.640133.0249230)0133.088.101.1(2492)88.101.1(⨯⨯⨯+++=（4）所需热量kWh kJ t t Lc Q H 35.10/10726.3)30120()0133.088.101.1(400)(401=⨯=-⨯⨯+⨯=-=（5）湿空气体积hm t H v V H /5.35027330273)0133.0244.1773.0(400273273)244.1773.0(4004003=+⨯+⨯=++⨯==7-27 常压下某湿空气的温度为25℃，湿度为0.01kg 水汽/kg 干气。

1.在101.325kPa下，不饱和湿空气的温度为40℃，相对湿度为60%，若加热至80℃，则空气的下列状态参数如何变化？湿度H_______，相对湿度ϕ_______，湿球温度t w_______，露点t d_______，焓I________。

（变大，变小，不变）2.依据干燥速率曲线，干燥过程可分为两个阶段，即____________阶段和_____________阶段。

两个干燥阶段之间的交点C处的含水量称为___________________。

3.当干燥所用空气的相对湿度增加时，干燥终点处物料的平衡含水量会相应___________。

（增加，减少，不变）6．已知常压下某湿空气的温度为20︒C，水蒸气的饱和蒸气压为 2.3346kPa，湿度为0.014673kg/kg绝干气，试求：（1）湿空气的相对湿度ϕ=_________，______作为干燥介质用。

7．当湿空气的温度一定时，若湿度越高测得的湿球温度也________；若空气为水气所饱和，测得的湿球温度就是_______的温度。

1.湿球温度（t W）是湿空气和的函数，而绝热饱和温度t as是湿空气和的函数；对湍流状态下的水蒸气-空气系统，t W和t as的大小关系为。

2.典型的干燥曲线可明显分为和两个阶段，两个阶段之间的交点称为。

2．已知湿空气如下的哪两个参数，可利用H-I图查得其它未知参数。

( ) A：H，p B：t，t d C：t w，I D：t as，I二、选择（10分）１、对于易溶气体，H值__________，K G_________ k G 。

( )A．很大，< B．很小，> C．很小，≈D．很大，≈２、已知湿空气如下的哪两个参数、可利用H－I图查得其它未知参数。

( ) A．H，P B．t，t d C．t w，I D．t as，I三、问答题1、干燥实验中，哪些干燥条件应恒定不变？在此条件下进行长时间干燥，最终能否得到绝干物料？2、结合水与平衡水分有何区别和联系？答：平衡水分是空气状态和物料特性的函数，对一定的物料，平衡水分随空气状态而变化。

章节题库第10章干燥一、选择题1．对于一定干球温度的空气，当其湿度越大，湿球温度就（）。

A．越低B．越高C．不变D．不确定【答案】B【解析】湿球温度可反映空气的状态，空气湿度越高，湿球温度越接近干球温度。

2．对于恒速干燥阶段，下列描述错误的是（）。

A．干燥速度与物料种类有关B．干燥速度与气体的流向有关C．干燥速度与气体的流速有关D．干燥速度与气体的性质有关【答案】A【解析】恒速干燥阶段主要除去的是非结合水，干燥速率主要取决于空气的状态，与物料自身结构关系不大。

3．对流干燥过程，恒速干燥阶段，液体的蒸发速率与（）有关；降速干燥阶段，液体的蒸发速率与（）有关。

A．被干燥固体性质B．干燥介质的流量C．干燥介质的流量、性质D．都有关【答案】CA【解析】恒速干燥阶段与空气的流动状况有关，与物料自身结构关系不大（表面汽化控制阶段）；而降速干燥阶段蒸发速率与物料自身的特性有关（物料内部扩散控制阶段）。

4．用相对湿度100％的空气干燥湿物料，干燥推动力为（），此时干球t、湿球和露点温度的关系为（）；若将此空气预热后，干燥推动力为（），此时干球t、湿球和露点温度的关系为（）。

A．0B．＞0C．D．【答案】ADBC【解析】相对湿度为100%，干燥过程无推动力。

预热后，相对湿度减小，w d t t t >>，推动力大于零。

5．在恒速干燥阶段中，在给定的空气条件下，对干燥速率正确的判断是：A．干燥速率随物料种类不同而有极大的差异B．干燥速率随物料种类不同而有极小的差异C．各种不同物料的干燥速率实质上是相同的D．不一定【答案】B【解析】恒速干燥阶段，速率主要取决于空气状态，与物料自身结构关系不大。

二、填空题在总压为101.33kPa下，将饱和空气的温度从t1降至t2，则该空气的下列状态参数变化的趋势是：相对湿度φ，湿度H，露点t4。

【答案】不变降低降低【解析】因为是饱和空气，温度降低，相对湿度不变，但由于有冷凝水出现导致湿度减小，露点随湿度的降低而降低。

干燥习题与题解一、填空题:1. 在湿度一定时，不饱和空气的温度越低，其相对湿度越＿＿_. ***答案*** 大2. 等速干燥阶段物料表面的温度等于__________________。

***答案*** 干燥介质一热空气的湿球温度3. 在实际的干燥操作中， 常用＿＿＿＿＿＿＿＿＿＿＿来测量空气的湿度。

***答案*** 干、湿球温度计4. 1kg 绝干空气及_____________________所具有的焓，称为湿空气的焓。

***答案*** 其所带的H kg 水汽5. 某物料含水量为0.5 kg 水.kg 1-绝干料，当与一定状态的空气接触时，测出平衡水分为0.1kg 水.kg 1-绝干料，则此物料的自由水分为_____________。

***答案*** 0.4 kg 水.kg 1-绝干料6. 已知在ｔ＝50℃、P ＝1atm 时空气中水蒸汽分压Pw =55.3mmHg ，则该空气的湿含量H ＝＿＿＿＿＿＿＿＿；相对湿度φ＝＿＿＿＿＿＿＿；（50℃时,水的饱和蒸汽压为92.51mmHg ） ***答案*** 0.0488， 0.5987. 恒速干燥与降速干燥阶段的分界点，称为______________；其对应的物料含水量称为_____________________。

***答案*** 临界点 、 临界含水量 8. 干燥进行的必要条件是物料表面所产生的水汽（或其它蒸汽）压力__________________。

***答案*** 大于干燥介质中水汽（或其它蒸汽）的分压。

9. 等焓干燥过程的条件是________________________________________________。

***答案*** 干燥器内无补充热，无热损失，且被干燥的物料带进，带出干燥器的热量之差可以忽略不计。

10. 作为干燥介质的湿空气，其预热的目的_______________________________________。

干燥习题(附答案)一、填空及问答题：1. 干燥过程是_________相结合的过程，传质方向为________，传热方向为__________。

2. 在总压101.33 kPa ，温度20℃下(已知20℃下水的饱和蒸汽压为2.334 kPa)，某湿空气的水汽分压为1.603 kPa ，现空气温度保持不变，将总压升高到250 kPa ，则该空气的水汽分压为________。

3. 当湿空气的总压一定时，相对湿度ϕ仅与________及________有关。

4. 恒速干燥阶段物料表面的温度等于________________________________。

该阶段除去的物料中的水的平衡蒸汽压等于_____________________________。

影响恒速阶段干燥速率的因素的有_______________________________________________________________。

5. 已知在常压、25℃下水分在某湿物料与空气之间的平衡关系为：相对湿度100%ϕ=时， 平衡含水量*100%0.025X ϕ==kg 水/kg 绝干料；相对湿度50%ϕ=时， 平衡含水量 *0.009X =kg 水/kg 绝干料。

现将湿基含水量为20%的该物料，与25℃、50%ϕ=的空气接触， 则该物料的自由含水量为_________kg 水/kg 绝干料，非结合水分量为_________kg 水/kg 绝干料。

6. 进干燥器的气体状态一定，干燥任务一定。

若干燥器内部无补充加热，则气体离开干燥器的湿度H 越大，干燥器的热效率越 ，传质推动力越_______。

7. 降低废气出口温度可以提高干燥器的热效率，但废气在离开设备之前的温度的限制是________，原因是_____________。

8. 在测量湿球温度时，空气速度需大于5 m/s ，这是为了 。

9.物料的平衡水分一定是___________水分；物料的非结合水分一定是_____________水分。

干燥一、填空题1．在101.33kPa的总压下，在间壁式换热器中将温度为293K，相对湿度为80%的是空气加热，则该空气下列状态参数的变化趋势是：温度：_____________，相对湿度：__________,露点t d_________。

2．在101.33kPa的总压下，将饱和空气的温度从t1降至t2, 则该空气下列状态参数的变化趋势是：温度：_____________，相对湿度：__________，露点t d_________。

3．在实际的干燥操作中，常用____________来测量空气的湿度。

4．测定空气中水汽分压的实验方法是测量__________。

5．对流干燥操作的必要条件是___________________；干燥过程是__________相结合的过程。

6．在101.33kPa的总压下，已知空气温为40℃，其相对湿度为60%，且40℃下水的饱和蒸汽压为7.38kPa，则该空气的湿度为_____________kg/kg绝干气，其焓为_______kJ/kg 绝干气。

7．在一定的温度和总压强下，以湿空气做干燥介质，当所用空气的湿度减少时，则湿物料的平衡水分相应__________，其自由水分相应___________。

8．恒定的干燥条件是指空气__________，____________，_____________均不变的过程。

9．恒速干燥阶段又称__________控制阶段，影响该阶段干燥速度的主要因素是_________；降速干燥阶段又称_________控制阶段，影响该阶段干燥速度的主要因素是_________。

10.在恒速干燥阶段，湿物料表面的温度近似等于__________。

11. 在常温和40℃下，测的湿物料的干基含水量X与空气的相对湿度之间的平衡关系为：当相对湿度=100%时，平衡含水量X*=0.26kg/kg绝干料；当相对湿度=40%时，平衡含水量X*= 0.04kg/kg绝干料。

《化工原理》第十三章干燥复习题及参考答案一、填空题1.干燥进行的必要条件是物料表面所产生的水汽（或其它蒸汽）压力__________________。

***答案*** 大于干燥介质中水汽（或其它蒸汽）的分压。

2. 相对湿度φ值可以反映湿空气吸收水汽能力的大小，当φ值大时，表示该湿空气的吸收水汽的能力_________;当φ=0时。

表示该空气为_________。

***答案*** 小；绝干空气3. 干燥速率曲线是在恒定干燥条件下测定的，其恒定干燥条件是指：_________________均恒定。

***答案*** 干燥介质（热空气）的温度、湿度、速度以及与物料接触的方式。

4. 在一定温度下，物料中结合水分和非结合水分的划分是根据___________而定的；平衡水分和自由水分是根据__________而定的。

***答案*** 物料的性质；物料的性质和接触的空气状态5. 在一定空气状态下干燥某物料，能用干燥方法除去的水分为__________；首先除去的水分为____________；不能用干燥方法除的水分为__________。

***答案*** 自由水分；非结合水分；平衡水分6. 已知某物料含水量X=0.4kg水.kg-1绝干料，从该物料干燥速率曲线可知：临界含水量X=0.25kg水.kg-1绝干料，平衡含水量X*=0.05kg 水.kg-1绝干料，则物料的非结合水分为__________，结合水分为__________，自由水分为___________，可除去的结合水分为________。

***答案*** 0.15、0.25、0.35、0.2（单位皆为：kg水.kg-1绝干料）7. 作为干燥介质的湿空气，其预热的目的______________________________________。

***答案*** 降低相对湿度（增大吸湿的能力）和提高温度（增加其热焓）8. 固体物料的干燥，一般分为_________________两个阶段。

第九章干燥1．空气温度为28℃，压力为101.3kPa，所含水蒸气的分压p v =2.67 kPa，试求：（1）湿度；（2）饱和湿度；（3）相对湿度；（4）比热容；（5）焓；（6）湿空气比体积；（7）露点；（8）绝热饱和温度2．已知101.3kPa下空气的干球温度为50℃，湿球温度为30℃，求：（1）湿度（2）相对湿度；（3）比热容；（4）焓；（5）湿比体积；（6）露点3．用湿空气的温-湿图重做题1和题2。

4．试利用总压为101.3kPa下的湿空气的温-湿图填充下表，并对分题6画除求解过程示意图。

5．用温-湿图确定湿空气的湿度、比热容、饱和湿度、露点、绝热饱和温度及湿球温度。

已知湿空气温度为322K，相对湿度为30%，总压为101.3kPa。

6．空气的干球温度为20℃，湿球温度为16℃。

经预热后升温到70℃送干燥器，绝热冷却到47℃，试求：（1）干燥器出口处空气的湿度、焓及相对湿度；（2）100m3的新鲜湿空气预热到70℃时所需热量及通过干燥器时移走的水量。

7．含水量为40%的木材，干燥后降至20%（以上均为湿基），求从100kg原湿木材中蒸发出的水分。

8．某干燥器每天处理盐类结晶10t，从初含水量10%干燥至1%（以上均为湿基）。

热空气的温度为90℃，相对湿度为5%。

假定为理想干燥过程，空气离开干燥器的温度为65℃，求：（1）除去的水分量；（2）干产品量；（3）空气消耗量。

9．将干球温度16℃，湿球温度14℃的空气预热到80℃，然后进入干燥器，出口气体的温度为45℃，干燥器把2t/h的湿物料，从含水量50%干燥到5%（均为湿基）。

（1）求理想干燥过程所需的空气量和热量；（2）如果热损失为116kW，忽略物料中水分带入的热量及物料升温所需热量，空气及热消耗量有何变化？10．连续干燥器干燥含水量为1.5%（湿基，下同）的物料，其流量为9200kg/h，物料进口温度为25℃，产品出口温度为34.4℃，含水量为0.2%，比热容为1.842kJ/（kg℃），空气的干球温度为26℃，湿球温度为23℃，在预热器内加热到95℃后进入干燥器，空气离开干燥器的温度为65℃，干燥器热损失为600kJ/kg水，试求：（1）产品量；（2）空气消耗量；（3）预热器所需热量。

一、填空及问答题：1.干燥过程是_________相结合的过程，传质方向为________，传热方向为__________。

2.在总压101.33 kPa，温度20℃下(已知20℃下水的饱和蒸汽压为2.334 kPa)，某湿空气的水汽分压为1.603 kPa，现空气温度保持不变，将总压升高到250 kPa，则该空气的水汽分压为________。

3. 当湿空气的总压一定时，相对湿度ϕ仅与________及________有关。

4.恒速干燥阶段物料表面的温度等于________________________________。

该阶段除去的物料中的水的平衡蒸汽压等于_____________________________。

影响恒速阶段干燥速率的因素的有_______________________________________________________________。

5.已知在常压、25℃下水分在某湿物料与空气之间的平衡关系为：相对湿度100%ϕ=时，平衡含水量*100%0.025X ϕ==kg水/kg绝干料；相对湿度50%ϕ=时，平衡含水量*0.009X=kg水/kg绝干料。

现将湿基含水量为20%的该物料，与25℃、50%ϕ=的空气接触，则该物料的自由含水量为_________kg水/kg绝干料，非结合水分量为_________kg水/kg 绝干料。

6.进干燥器的气体状态一定，干燥任务一定。

若干燥器内部无补充加热，则气体离开干燥器的湿度H越大，干燥器的热效率越，传质推动力越_______。

7.降低废气出口温度可以提高干燥器的热效率，但废气在离开设备之前的温度的限制是________，原因是_____________。

8.在测量湿球温度时，空气速度需大于5 m/s，这是为了。

9.物料的平衡水分一定是___________水分；物料的非结合水分一定是_____________水分。

10.当某物料的干燥过程存在较长的降速阶段时，气流干燥器和流化床干燥器两者中选用________ 较为有利，原因是_____________________________________。

第九章干燥习题一、选择题：1、当空气的湿度H一定时，总压一定时，空气的湿度上升，则该空气的相对湿度φ将（）A、上升的B、不变的C、下降的D、以上三种情况都有可能发生。

2、当湿空气湿度不变，温度不变，而空气的压力增加时，则空气的相对湿度φ将是（）A、上升的B、下降的C、不变的D、无法判断。

3、在对流干燥过程中，湿空气经过预热器后，下面描述不正确的是（）A、湿空气的比容增加B、湿空气的焓增加C、湿空气的湿度下降D、空气的吸湿能力增加。

4、湿含量一定的空气温度上升后，其比容V H将（）A、增大B、不变C、降低D、无法判断5、湿度H一定的空气，在温度不变的情况下，将操作压力由真空变为常压，则其比容V H将（）A、减小B、增加C、不变D、以上三种情况都有可能出现6、某一对流干燥流程需一风机：（1）风机装在预热器之前，即新鲜空气入口处；（2）风机装在预热器之后。

比较（1）、（2）两种情况下风机的风量V S1和V S2，则有（）A、V S1=V S2B、V S1>V S2C、V S1<V S2D、无法判断。

7、以知1atm,T=330K,H=0.024[Kg水/Kg绝干空气]的湿空气，其露点为305K，则T=320K，H=0.024[Kg水/Kg绝干空气]的湿空气的露点为（）A、大于305KB、小于305KC、等于305KD、无法判断8、已知常压下，温度为303K时，湿度H=0.024[Kg水/Kg绝干空气]的湿空气，其湿球湿度t w1=302.5K，另有空气温度也是303K，但湿度H=0.018[Kg水/Kg绝干空气]，其湿球温度为t w2,比较t w1和t w2,正确的关系为（）A、t w1=tw2B、t w1>t w2C、t w1<t w2D、无法判断9、已知常压下干球温度为293K，湿度H=0.0075[Kg水/Kg绝干空气]，其绝热饱和温度为避免87K，另有空气湿度也是0.0075[Kg水/Kg绝干空气]，但干球温度为303K，起绝热饱和温度为Tas，关于Tas大小下面选项正确的是（）。

一、填空及问答题：1. 干燥过程是_________相结合的过程，传质方向为________，传热方向为__________。

2. 在总压101.33 kPa，温度20℃下(已知20℃下水的饱和蒸汽压为2.334 kPa)，某湿空气的水汽分压为1.603 kPa，现空气温度保持不变，将总压升高到250 kPa，则该空气的水汽分压为________。

3. 当湿空气的总压一定时，相对湿度ϕ仅与________及________有关。

4. 恒速干燥阶段物料表面的温度等于________________________________。

该阶段除去的物料中的水的平衡蒸汽压等于_____________________________。

影响恒速阶段干燥速率的因素的有_______________________________________________________________。

5. 已知在常压、25℃下水分在某湿物料与空气之间的平衡关系为：相对湿度100%ϕ=时，平衡含水量*100%0.025X ϕ==kg水/kg绝干料；相对湿度50%ϕ=时，平衡含水量*0.009X=kg水/kg绝干料。

现将湿基含水量为20%的该物料，与25℃、50%ϕ=的空气接触，则该物料的自由含水量为_________kg水/kg绝干料，非结合水分量为_________kg水/kg 绝干料。

6. 进干燥器的气体状态一定，干燥任务一定。

若干燥器部无补充加热，则气体离开干燥器的湿度H越大，干燥器的热效率越，传质推动力越_______。

7. 降低废气出口温度可以提高干燥器的热效率，但废气在离开设备之前的温度的限制是________，原因是_____________。

8. 在测量湿球温度时，空气速度需大于5 m/s，这是为了。

9. 物料的平分一定是___________水分；物料的非结合水分一定是_____________水分。
