施工筏板集水坑基础知识解析

筏板基础施工7.1 筏板基础构造7.1.1 筏板基础概念筏板基础由底板、梁等整体组成。

建筑物荷载较大，地基承载力较弱，常采用混凝土底板、筏板，以承受建筑物荷载，形成筏板基础。

其整体性好，能很好地抵抗地基不均匀沉降。

筏板是在基础工程中的一块混凝土板，板下是地基，板上有柱、墙等。

因其如筏浮于土上，而被形象地称为筏板。

建筑物采用何种基础形式，与地基土类别及土层分布情况密切相关。

在工程设计中，常遇到这样的地质情况，地下室底板下的岩土层为风化残积土层、全风化岩层、强风化岩层或中风化软岩层。

因此，有可能采用天然地基作为建筑物基础。

7.1.2 筏板基础的应用高层建筑地下室通常作为地下停车库，建筑上不允许设置过多的内墙，因而限制了箱形基础的使用。

筏板基础既能充分发挥地基承载力，调整不均匀沉降，又能满足停车库的空间使用要求，因而就成为较理想的基础形式。

筏板基础主要构造形式有平板式筏板基础和梁板式筏板基础（图7.1）。

平板式筏板基础由于施工简单，在高层建筑中得到广泛的应用。

筏板基础也属于扩展基础的一种，一般用于高层框架、框剪、剪力墙结构。

当采用条形基础不能满足地基承载力要求时，或当建筑物要求基础有足够刚度以调节不均匀沉降。

图7.1 筏板基础7.1.3 筏板基础的构造要求（1）强度等级筏板基础的混凝土强度等级不应低于C30。

当有地下室时应采用防水混凝土，防水混凝土的抗渗等级应根据地下水的最大水头与防渗混凝土厚度的比值，按现行《地下工程防水技术规范》（GB 50108—2008）选用，但不应小于0.6 MPa。

必要时宜设架空排水层。

（2）墙体采用筏板基础的地下室，应沿地下室四周布置钢筋混凝土外墙，外墙厚度不应小于250 mm，内墙厚度不应小于200 mm。

墙的截面设计除满足承载力要求外，尚应考虑变形、抗裂及防渗等要求。

墙体内应设置双面钢筋，竖向和水平钢筋的直径不应小于12 mm，间距不应大于300 mm。

（3）板厚筏板基础底板的厚度均应满足受冲切承载力、受剪切承载力的要求。

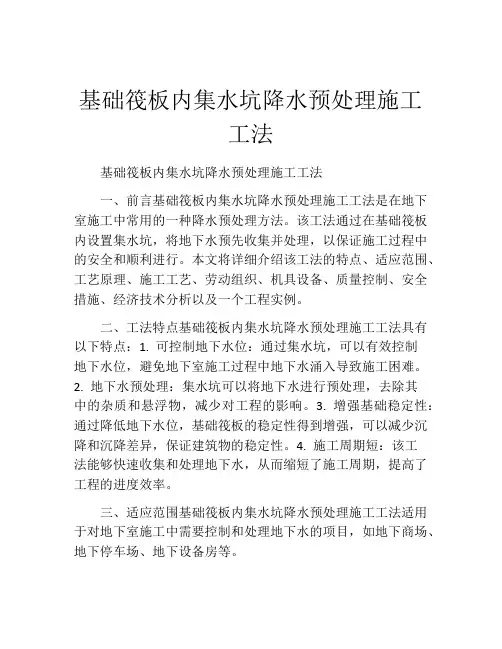

基础筏板内集水坑降水预处理施工工法基础筏板内集水坑降水预处理施工工法一、前言基础筏板内集水坑降水预处理施工工法是在地下室施工中常用的一种降水预处理方法。

该工法通过在基础筏板内设置集水坑，将地下水预先收集并处理，以保证施工过程中的安全和顺利进行。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。

二、工法特点基础筏板内集水坑降水预处理施工工法具有以下特点：1. 可控制地下水位：通过集水坑，可以有效控制地下水位，避免地下室施工过程中地下水涌入导致施工困难。

2. 地下水预处理：集水坑可以将地下水进行预处理，去除其中的杂质和悬浮物，减少对工程的影响。

3. 增强基础稳定性：通过降低地下水位，基础筏板的稳定性得到增强，可以减少沉降和沉降差异，保证建筑物的稳定性。

4. 施工周期短：该工法能够快速收集和处理地下水，从而缩短了施工周期，提高了工程的进度效率。

三、适应范围基础筏板内集水坑降水预处理施工工法适用于对地下室施工中需要控制和处理地下水的项目，如地下商场、地下停车场、地下设备房等。

四、工艺原理该工法的工艺原理是通过设置集水坑，在地下室筏板内进行地下水收集和预处理。

具体工艺原理包括以下几个方面：1. 收集地下水：在地下室的基础筏板内设置集水坑，通过管道将地下水引入集水坑。

2. 过滤处理：集水坑中设置相应的过滤设施，如沉淀池和滤网，对地下水进行预处理，去除其中的杂质。

3. 排放处理水：经过预处理后的地下水被排放到指定的排水系统中，如污水管道或雨水排水系统。

五、施工工艺基础筏板内集水坑降水预处理施工工艺分为以下几个施工阶段：1. 基础施工准备：确定集水坑的位置和尺寸，进行地下室基础施工前的准备工作，如基坑开挖和基础筏板的制作。

2. 集水坑施工：根据设计要求，在基础筏板内部设置集水坑，并与排水系统相连。

3. 过滤设施安装：安装集水坑中的过滤设施，如沉淀池和滤网。

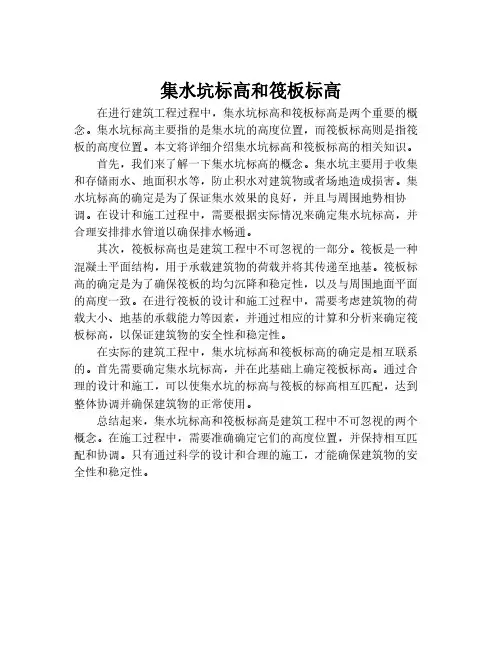

集水坑标高和筏板标高
在进行建筑工程过程中，集水坑标高和筏板标高是两个重要的概念。

集水坑标高主要指的是集水坑的高度位置，而筏板标高则是指筏板的高度位置。

本文将详细介绍集水坑标高和筏板标高的相关知识。

首先，我们来了解一下集水坑标高的概念。

集水坑主要用于收集和存储雨水、地面积水等，防止积水对建筑物或者场地造成损害。

集水坑标高的确定是为了保证集水效果的良好，并且与周围地势相协调。

在设计和施工过程中，需要根据实际情况来确定集水坑标高，并合理安排排水管道以确保排水畅通。

其次，筏板标高也是建筑工程中不可忽视的一部分。

筏板是一种混凝土平面结构，用于承载建筑物的荷载并将其传递至地基。

筏板标高的确定是为了确保筏板的均匀沉降和稳定性，以及与周围地面平面的高度一致。

在进行筏板的设计和施工过程中，需要考虑建筑物的荷载大小、地基的承载能力等因素，并通过相应的计算和分析来确定筏板标高，以保证建筑物的安全性和稳定性。

在实际的建筑工程中，集水坑标高和筏板标高的确定是相互联系的。

首先需要确定集水坑标高，并在此基础上确定筏板标高。

通过合理的设计和施工，可以使集水坑的标高与筏板的标高相互匹配，达到整体协调并确保建筑物的正常使用。

总结起来，集水坑标高和筏板标高是建筑工程中不可忽视的两个概念。

在施工过程中，需要准确确定它们的高度位置，并保持相互匹配和协调。

只有通过科学的设计和合理的施工，才能确保建筑物的安全性和稳定性。

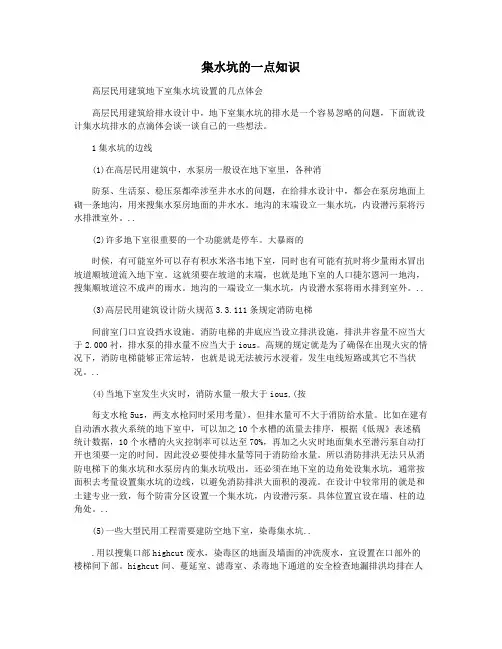

集水坑的一点知识高层民用建筑地下室集水坑设置的几点体会高层民用建筑给排水设计中，地下室集水坑的排水是一个容易忽略的问题，下面就设计集水坑排水的点滴体会谈一谈自己的一些想法。

1集水坑的边线(1)在高层民用建筑中，水泵房一般设在地下室里，各种消防泵、生活泵、稳压泵都牵涉至井水水的问题，在给排水设计中，都会在泵房地面上砌一条地沟，用来搜集水泵房地面的井水水。

地沟的末端设立一集水坑，内设潜污泵将污水排泄室外。

..(2)许多地下室很重要的一个功能就是停车。

大暴雨的时候，有可能室外可以存有积水米洛韦地下室，同时也有可能有抗时将少量雨水冒出坡道顺坡道流入地下室。

这就须要在坡道的末端，也就是地下室的人口捷尔恩河一地沟，搜集顺坡道泣不成声的雨水。

地沟的一端设立一集水坑，内设潜水泵将雨水排到室外。

..(3)高层民用建筑设计防火规范3.3.111条规定消防电梯间前室门口宜设挡水设施。

消防电梯的井底应当设立排洪设施，排洪井容量不应当大于2.000衬，排水泵的排水量不应当大于ious。

高规的规定就是为了确保在出现火灾的情况下，消防电梯能够正常运转，也就是说无法被污水浸着，发生电线短路或其它不当状况。

..(4)当地下室发生火灾时，消防水量一般大于ious,(按每支水枪5us，两支水枪同时采用考量)，但排水量可不大于消防给水量。

比如在建有自动洒水救火系统的地下室中，可以加之10个水槽的流量去排序，根据《低规》表述稿统计数据，10个水槽的火灾控制率可以达至70%，再加之火灾时地面集水至潜污泵自动打开也须要一定的时间。

因此没必要使排水量等同于消防给水量。

所以消防排洪无法只从消防电梯下的集水坑和水泵房内的集水坑吸出，还必须在地下室的边角处设集水坑，通常按面积去考量设置集水坑的边线，以避免消防排洪大面积的漫流。

在设计中较常用的就是和土建专业一致，每个防雷分区设置一个集水坑，内设潜污泵。

具体位置宜设在墙、柱的边角处。

..(5)一些大型民用工程需要建防空地下室，染毒集水坑...用以搜集口部highcut废水，染毒区的地面及墙面的冲洗废水，宜设置在口部外的楼梯间下部。

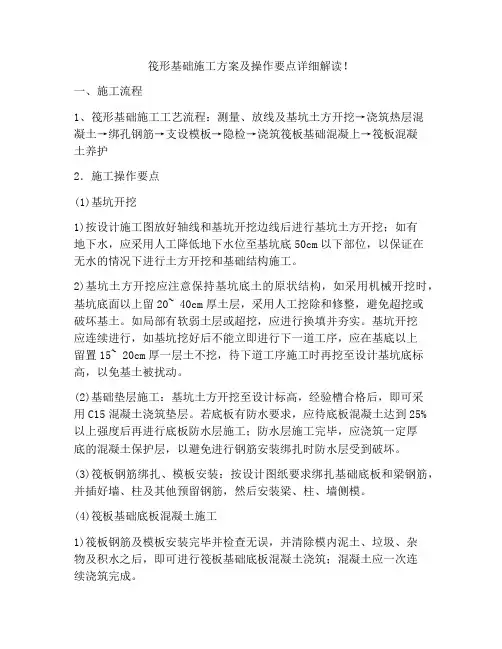

筏形基础施工方案及操作要点详细解读！一、施工流程1、筏形基础施工工艺流程：测量、放线及基坑土方开挖→浇筑热层混凝土→绑孔钢筋→支设模板→隐检→浇筑筏板基础混凝上→筏板混凝土养护2．施工操作要点(1)基坑开挖1)按设计施工图放好轴线和基坑开挖边线后进行基坑土方开挖；如有地下水，应采用人工降低地下水位至基坑底50cm以下部位，以保证在无水的情况下进行土方开挖和基础结构施工。

2)基坑土方开挖应注意保持基坑底土的原状结构，如采用机械开挖时，基坑底面以上留20~ 40cm厚土层，采用人工挖除和修整，避免超挖或破坏基土。

如局部有软弱土层或超挖，应进行换填并夯实。

基坑开挖应连续进行，如基坑挖好后不能立即进行下一道工序，应在基底以上留置15~ 20cm厚一层土不挖，待下道工序施工时再挖至设计基坑底标高，以免基土被扰动。

(2)基础垫层施工：基坑土方开挖至设计标高，经验槽合格后，即可采用C15混凝土浇筑垫层。

若底板有防水要求，应待底板混凝土达到25%以上强度后再进行底板防水层施工；防水层施工完毕，应浇筑一定厚底的混凝土保护层，以避免进行钢筋安装绑扎时防水层受到破坏。

(3)筏板钢筋绑扎、模板安装：按设计图纸要求绑扎基础底板和梁钢筋，并插好墙、柱及其他预留钢筋，然后安装梁、柱、墙侧模。

(4)筏板基础底板混凝土施工1)筏板钢筋及模板安装完毕并检查无误，并清除模内泥土、垃圾、杂物及积水之后，即可进行筏板基础底板混凝土浇筑；混凝土应一次连续浇筑完成。

2)当筏板基础长度过长（40m以上）时，往往在中部位置留设贯通后浇带或膨胀加强带，以避免出现温度收缩裂缝。

对于超厚的筏形基础，应充分考虑采取降低水泥水化热和浇筑入模温度的措施，以避免出现过大温度收缩效应，导致基础底板开裂。

3)浇筑混凝土时，应经常观察模板、钢筋、预埋件、预留孔洞和管道，若有偏位、变形的情况，应先停止浇筑，及时纠正好后再继续浇筑，确保在混凝土初凝前处理好。

二、施工方案（一）钢筋工程1、施工准备（1）钢筋绑扎前，核对猾加工料表是否正确，并检查有无锈蚀现象，除锈后再运至施工部位。

筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。

3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。

（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。

当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。

b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。

ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。

各板区应分别进行集中标注。

集中标注内容规定如下：注写基础平板的编号。

‚注写基础平板的截面尺寸。

注写h＝XXX表示板厚。

ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。

先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。

（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。

注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。

筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。

3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。

（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。

当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。

b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。

ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。

各板区应分别进行集中标注。

集中标注内容规定如下：注写基础平板的编号。

‚注写基础平板的截面尺寸。

注写h＝XXX表示板厚。

ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。

先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。

（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。

注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。

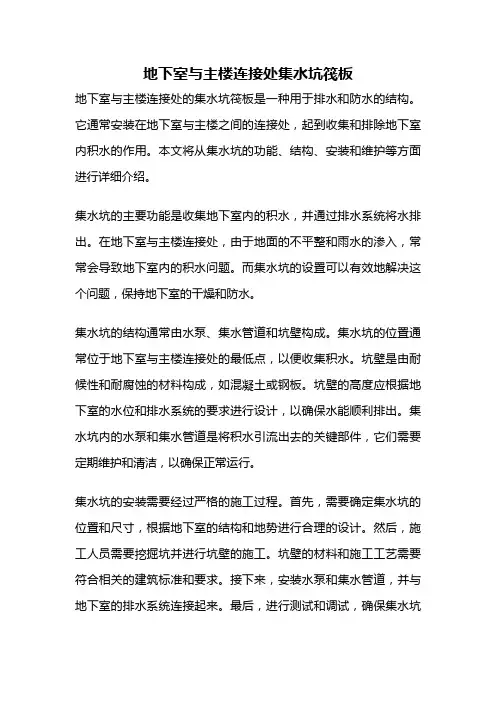

地下室与主楼连接处集水坑筏板地下室与主楼连接处的集水坑筏板是一种用于排水和防水的结构。

它通常安装在地下室与主楼之间的连接处，起到收集和排除地下室内积水的作用。

本文将从集水坑的功能、结构、安装和维护等方面进行详细介绍。

集水坑的主要功能是收集地下室内的积水，并通过排水系统将水排出。

在地下室与主楼连接处，由于地面的不平整和雨水的渗入，常常会导致地下室内的积水问题。

而集水坑的设置可以有效地解决这个问题，保持地下室的干燥和防水。

集水坑的结构通常由水泵、集水管道和坑壁构成。

集水坑的位置通常位于地下室与主楼连接处的最低点，以便收集积水。

坑壁是由耐候性和耐腐蚀的材料构成，如混凝土或钢板。

坑壁的高度应根据地下室的水位和排水系统的要求进行设计，以确保水能顺利排出。

集水坑内的水泵和集水管道是将积水引流出去的关键部件，它们需要定期维护和清洁，以确保正常运行。

集水坑的安装需要经过严格的施工过程。

首先，需要确定集水坑的位置和尺寸，根据地下室的结构和地势进行合理的设计。

然后，施工人员需要挖掘坑并进行坑壁的施工。

坑壁的材料和施工工艺需要符合相关的建筑标准和要求。

接下来，安装水泵和集水管道，并与地下室的排水系统连接起来。

最后，进行测试和调试，确保集水坑能够正常工作。

集水坑的维护对于保持地下室的干燥和防水至关重要。

定期清洁集水坑内的杂物和污泥，避免堵塞和积水。

定期检查水泵和集水管道的工作状态，确保其正常运行。

如果发现问题，及时进行修理和更换。

此外，还需要定期检查集水坑的密封性能，防止水从坑壁渗漏进入地下室。

维护工作应由专业的施工人员进行，以确保安全和有效。

地下室与主楼连接处的集水坑筏板是解决地下室积水问题的重要设施。

它通过收集和排除地下室内的积水，保持地下室的干燥和防水。

集水坑的安装和维护需要经过严格的施工和管理，以确保其正常工作。

只有这样，地下室才能真正发挥其功能，为人们提供一个干燥、舒适和安全的空间。

筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。

3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。

（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。

当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。

b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。

ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。

各板区应分别进行集中标注。

集中标注内容规定如下：注写基础平板的编号。

‚注写基础平板的截面尺寸。

注写h＝XXX表示板厚。

ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。

先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。

（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。

注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。

筏板基础知识详细解析位标注两部分内容。

当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内在前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要“/”分隔。

施工时应按文字注明数值取用。

iv当若干基础梁下基础平板的底部附加非贯通纵筋配置相同时（其底部、顶部的贯通在一根基础梁下做原位标注，并在其他梁上注明“该梁下基础平板底部附加非贯通纵（三）平板式筏形基础平板的平面注写1.平板式筏形基础平板的平面注写iii当某些柱中心线下基础平板的底部附加非贯通纵筋配置相同时（其底部、顶部的贯仅在一根中心线下做原位标注，并在其他柱中心线上注明“该柱中心线下基础平板底柱中心线”筏形基础h＝800mm图2平板式筏形基础要计算的钢筋量1. 底筋（x方向、y方向）长度和根数；2. 面筋（x方向、y方向）长度和根数；1. 底筋a) 底筋（x方向）无封边情况平法图集《04G101-3》25 页基础底板（有垫层）顶筋保护层 20mm ，底筋保护层 450mm 图 3平板式筏基 x 方向底筋长度＝x 方向外边线长度-底筋保护层*2+弯折长度*2+搭接长度8000mm一个搭接 平板式筏基 x 方向底筋长度＝14400-40*2+12*20*2＝14800mm1 个搭接，搭接长度 ＝41d ＝41*20＝820mm平板式筏形基础根数＝ceil （y 方向外边线长度-底筋保护层*2）/底筋间距+1＝ceil （14400-40*2）/150+1＝97 根a) 底筋（x 方向）U 形封边情况图4平板式筏基x方向底筋长度＝x方向外边线长度-底筋保护层*2+弯折长度*2+搭接长度平板式筏基x方向底筋长度＝14400-40*2+12*20*2＝14800mm1个搭接，搭接长度＝41d＝41*20＝820mmU形筋长度＝底板厚-底筋保护层-顶筋保护层+12d*2＝800-40-20+12*20*2＝1220mm平板式筏形基础根数＝ceil（y方向外边线长度-底筋保护层*2）/底筋间距+1＝ceil（14400-40*2）/150+1＝97根U形筋根数＝97*2＝194根b) 底筋（x方向）交错封边情况图5平板式筏基x方向底筋长度＝x方向外边线长度-底筋保护层*2+弯折长度*2+搭接长度弯折长度＝（底板厚-底筋保护层-顶筋保护层-150）/2+150＝445mm平板式筏基x方向底筋长度＝14400-40*2+445*2＝15210mm1个搭接，搭接长度＝41d＝41*20＝820mm平板式筏形基础根数＝ceil（y方向外边线长度-底筋保护层*2）/底筋间距+1＝ceil（14400-40*2）/150+1＝97根y方向底筋的计算方法和x方向一样，这里不再赘述。

筏板基础施工需要注意的细节第一，先说下准备工作都有哪些，筏板基础施工之前肯定基础垫层，防水层都已经施工完了。

这时候基础轴线弹线也必须完成，而且基础放线准确性很重要，必须验收合格，特别是柱插筋、墙边线、集水坑这些位置线，放线班组要用红色油漆在墨线边上及交角位置画出标记。

第二个，筏板基础上下钢筋排布问题了，筏板基础一般都是双层双向钢筋，按照钢筋位置线，先铺下层钢筋网，再铺上层钢筋网。

因为每层都是有两个方向的钢筋，那么这就牵扯到一个问题，筏板钢筋到底是短方向在上还是长方向在上。

图集上要求应该按照设计具体说明，当设计无要求时，上层钢筋网片，短方向在上，长方向在下，下层钢筋网片，长方向在上，短方向在下，强烈建议还是咨询下设计，让设计给份书面回复，所以绑扎底板下层钢筋网片应该先铺下层网片的长向钢筋，后铺下层网片上面的短向钢筋，绑扎上层网片，恰恰相反。

第三个，筏板基础保护层厚度如何控制，下层钢筋保护层主要是靠放置混凝土垫块，上下两层钢筋间距是靠安装马凳筋来控制，我重点想说下马凳筋，马凳筋工地上比较常见，一般是几字形，可以把上面的钢筋支撑住，介绍马凳筋该怎么下料，要先弄明白马凳筋是怎么放的，这张图看得就很明显了，马凳筋应该短向布置，也就是下支撑是立在底层的上排钢筋上的，马凳筋支撑脚长度至少应该大于钢筋间距，不然站不住，马镫筋的高度=筏板厚度-上下钢筋保护层-上下钢筋直径，大家想象下施工现场，这个计算公式结合现场不难理解。

如果马凳筋支撑脚设置在底层下排钢筋上那么马凳筋高度还得额外再增加个钢筋直径，所以说施工时候一定要注意这些细节，简简单单换个方向放置马凳筋，可能就能省下不少钢筋。

第四个，还想和大家聊下柱箍筋在基础中构造要求，16G101-3的66页中说，在保护层大于5d时，在柱插筋锚固区内的箍筋间距是不超过500mm，而且不少于两道。

初学者看到这里一定是一脸懵，我来解释下，图集中所说的保护层厚度指的是柱纵向钢筋在基础中的保护层厚度，5d中的d指的是柱纵筋的直径，一般情况下，筏板都是出边的，在筏板外围的柱子基本上都满足保护层超过5d，基础中柱箍筋间距要求就是小于等于500且至少两道。

筏基出现柱墩、基坑、后浇带怎样计算模板和防水--工程实战技巧（44）现在的筏板基础出现柱墩、积水坑和后浇带的情况很多，今天这位客户带来的工程，就出现了这几种情况，怎样计算这种基础的模板面积和防水面积，软件是怎样计算的，我们应该怎样做调整，很多人糊涂，今天就给大家解析这个案例。

如果你也遇到类似的问题，希望把你的案例提交到我们的企业qq800014859，我们会用写文章的方式为你解答。

一、图纸介绍下面是我们简单构思的含有以上几种情况的筏板基础，如图1所示。

图1柱墩剖面图如图2所示。

图2筏板基础剖面示意图如图3所示。

图3集水坑剖面图如图4所示图4二、软件处理（一）怎样计算筏板基础的模板面积1、斜坡是否计算模板面积？我们把筏板基础的剖面图图3拿过来分析一下，如图5所示。

图5从图5我们可以看出，此筏板基础斜坡与水平方向的夹角小于45°，所以不计算斜坡模板面积，此筏板基础只计算侧面直模板面积，软件可以直接算出来。

画完图汇总计算后（未画后浇带），查看筏板的计算式，软件已给出模板面积，如图6所示。

图62、集水坑软件是怎样计算模板面积的？我们只要画上基坑，软件会自然计算出内侧模板面积，如图7所示图7软件已给出模板面积，如图8所示。

图8特别说明：基坑底部凸出部分，基坑土本身当成了模板，所以坑底不需要计算模板面积。

3、后浇带对筏板的模板面积是否有影响？此工程我们如果画了后浇带后，只对筏板基础的体积有影响，不对筏板基础的模板有影响，图9是画完后浇带后的模板面积，与图6未画后浇带之前的模板面积相同，就说明后浇带对筏板的模板面积没有产生影响。

图9从图9可以看出，画后浇带后软件计算的模板面积是23.52，与图6没画后浇带之前模板面积相同，说明是否画后浇带对模板面积没有影响。

（二）防水面积怎样计算1、只画筏板基础软件怎样计算防水面积假如我们只画筏板基础，我们来看一下软件是怎样计算方式面积的。

如图10所示。

图10我们要计算的防水面积如图11所示。

筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。

3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。

（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。

当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。

b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。

ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。

各板区应分别进行集中标注。

集中标注内容规定如下：注写基础平板的编号。

‚注写基础平板的截面尺寸。

注写h＝XXX表示板厚。

ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。

先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。

（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。

注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。

筏板基础知识详细解析（一）筏形基础平法施工图的表示方法1.梁板式筏形基础平法施工图，是在基础平面布置图上采用平面注写的方式进行表达2.当绘制基础平面布置图时，应将其所支承的混凝土结构、钢结构、砌体结构或混合结平面一起绘制。

3.通过选注基础梁底面与基础平板底面的标高高差来表达二者间的位置关系，可以明确与板顶一平）、“低板位”（梁底与板底一平）、“中板位”（板在梁的中部）三种不4.梁板式筏形基础构件的类型和编号;a)梁板式筏形基础由基础主梁，基础次梁，基础平板等构成。

（二）梁板式筏形基础平板的平面注写1.梁板式筏形基础平板的平面注写a)梁板式筏形基础平板LPB的平面注写，分板底部与顶部贯通纵筋的集中标注与板底部标注两部分内容。

当仅设置贯通纵筋而未设置附加非贯通纵筋时，则仅做集中标注。

b)梁板式筏形基础平板LPB贯通纵筋的集中标注，应在所表达的板区双向均为第一跨（X与Y双向首跨）的板上引出（图面从左至右为X向，从下至上为Y向）板区划分条件：i当板厚不同时，相同板厚区域为一板区。

ii当因基础梁跨度、间距、板底标高等不同，设计者对基础平板的底部与顶部贯通纵筋配置相同的区域为一板区。

各板区应分别进行集中标注。

集中标注内容规定如下：注写基础平板的编号。

‚注写基础平板的截面尺寸。

注写h＝XXX表示板厚。

ƒ注写基础平板的底部与顶部贯通纵筋及其总长度。

先注写X向底部（B打头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围；头）贯通纵筋与顶部（T打头）贯通纵筋，及其纵筋长度范围。

（图面从左至右为X 贯通纵筋的总长度注写在括号中，注写方式为“跨数及有无外伸”，其表达形式为：一端有外伸，（xxB）两端有外伸。

注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间无论有几道辅助轴线，例：X：BB22@150；TB20@150；（5B）Y：BB20@200；TB18@200；（7A）表示基础平板的X向底部配置B22间距150的贯通纵筋，顶部配置B20间距150的为5跨两端有外伸；Y向底部配置B20间距200的贯通纵筋，顶部配置B18间距20度为7跨一端有外伸；当某向底部贯通纵筋或顶部贯通纵筋的配置，在跨内有两种不同间距时，先注写跨内两前面加注纵筋根数（以表示其分布的范围）；再注写跨中部的第二种间距（不需要加分隔。

集水坑节点解析引言：集水坑节点是指在城市排水系统中起到集中排水、调节水流和防止洪水的作用的节点。

本文将对集水坑节点进行解析，包括其定义、作用、结构和管理等方面的内容。

一、定义集水坑节点是城市排水系统中的一种重要设施，用于收集和调节雨水、废水等，防止排水系统过载和洪水发生。

它通常由一个或多个下水道管道和沉淀池组成，能够有效收集并分流雨水和废水。

二、作用1. 收集雨水：集水坑节点能够收集并集中排放雨水，减少雨水对城市排水系统的冲击，保护下游排水设施的安全运行。

2. 调节水流：集水坑节点能够调节雨水和废水的流量，平衡雨水和废水的排放，防止排水系统过载和水流冲击。

3. 防止洪水：集水坑节点能够在暴雨等极端天气条件下，通过沉淀池的作用，将大量的雨水暂时储存起来，减少洪水的发生概率。

三、结构1. 下水道管道：集水坑节点通常由一个或多个下水道管道组成，用于收集和输送雨水和废水。

下水道管道通常由混凝土、塑料等材料制成，具有较好的耐腐蚀性和强度。

2. 沉淀池：集水坑节点中的沉淀池起着重要的作用，能够通过减速和沉淀的方式，将悬浮物、泥沙等杂质从水中分离出来，提高水质的净化效果。

沉淀池通常由混凝土或预制板等材料制成，具有一定的容积和沉淀效果。

四、管理1. 清理和维护：集水坑节点需要定期进行清理和维护，以保证其正常运行和排水效果。

清理工作包括清除沉淀池中的淤泥和杂质，修复或更换损坏的下水道管道等。

2. 监测和检修：集水坑节点需要进行定期的监测和检修工作，以及时发现和解决可能存在的问题。

监测工作包括检测水位、流量等参数，检修工作包括修复漏水、疏通堵塞等。

结论：集水坑节点作为城市排水系统中的重要设施，具有收集雨水、调节水流和防止洪水的作用。

它由下水道管道和沉淀池组成，需要进行定期的清理、维护、监测和检修工作。

通过合理的管理和维护，集水坑节点能够保证城市排水系统的正常运行，减少洪水的发生，提高城市水环境的质量。
