数字电路数字电路概述

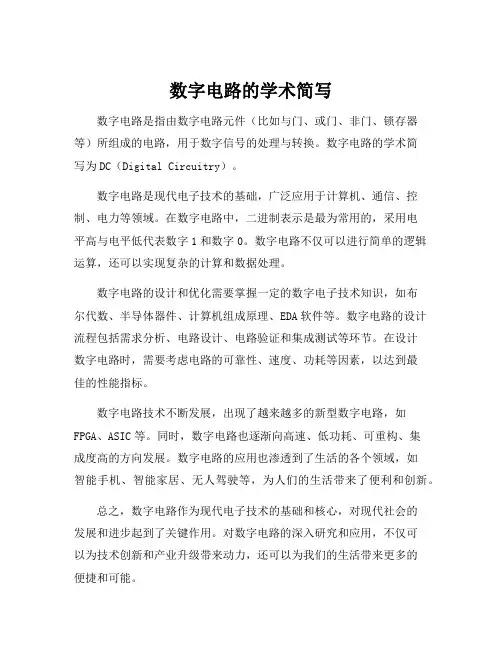

数字电路的学术简写
数字电路是指由数字电路元件（比如与门、或门、非门、锁存器等）所组成的电路，用于数字信号的处理与转换。

数字电路的学术简
写为DC（Digital Circuitry）。

数字电路是现代电子技术的基础，广泛应用于计算机、通信、控制、电力等领域。

在数字电路中，二进制表示是最为常用的，采用电
平高与电平低代表数字1和数字0。

数字电路不仅可以进行简单的逻辑运算，还可以实现复杂的计算和数据处理。

数字电路的设计和优化需要掌握一定的数字电子技术知识，如布
尔代数、半导体器件、计算机组成原理、EDA软件等。

数字电路的设计流程包括需求分析、电路设计、电路验证和集成测试等环节。

在设计
数字电路时，需要考虑电路的可靠性、速度、功耗等因素，以达到最
佳的性能指标。

数字电路技术不断发展，出现了越来越多的新型数字电路，如FPGA、ASIC等。

同时，数字电路也逐渐向高速、低功耗、可重构、集
成度高的方向发展。

数字电路的应用也渗透到了生活的各个领域，如
智能手机、智能家居、无人驾驶等，为人们的生活带来了便利和创新。

总之，数字电路作为现代电子技术的基础和核心，对现代社会的
发展和进步起到了关键作用。

对数字电路的深入研究和应用，不仅可
以为技术创新和产业升级带来动力，还可以为我们的生活带来更多的
便捷和可能。

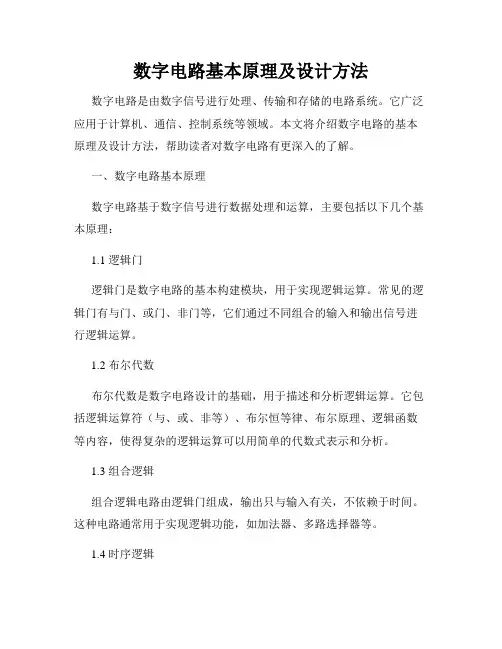

数字电路基本原理及设计方法数字电路是由数字信号进行处理、传输和存储的电路系统。

它广泛应用于计算机、通信、控制系统等领域。

本文将介绍数字电路的基本原理及设计方法，帮助读者对数字电路有更深入的了解。

一、数字电路基本原理数字电路基于数字信号进行数据处理和运算，主要包括以下几个基本原理：1.1 逻辑门逻辑门是数字电路的基本构建模块，用于实现逻辑运算。

常见的逻辑门有与门、或门、非门等，它们通过不同组合的输入和输出信号进行逻辑运算。

1.2 布尔代数布尔代数是数字电路设计的基础，用于描述和分析逻辑运算。

它包括逻辑运算符（与、或、非等）、布尔恒等律、布尔原理、逻辑函数等内容，使得复杂的逻辑运算可以用简单的代数式表示和分析。

1.3 组合逻辑组合逻辑电路由逻辑门组成，输出只与输入有关，不依赖于时间。

这种电路通常用于实现逻辑功能，如加法器、多路选择器等。

1.4 时序逻辑时序逻辑电路的输出不仅依赖于输入，还依赖于时间。

它通常与时钟信号配合使用，实现存储和状态转移等功能，如触发器、计数器等。

二、数字电路设计方法设计数字电路时，需要遵循一定的设计方法，确保电路的正确性和可靠性。

下面介绍几种常用的数字电路设计方法：2.1 确定需求首先要明确所需的功能和性能，包括输入输出信号的要求、逻辑功能等。

对于复杂的数字电路，可以采用自顶向下的方法，先确定整体的功能和结构，再逐步细化。

2.2 逻辑设计逻辑设计主要包括逻辑方程的推导和逻辑图的绘制。

通过布尔代数和逻辑门的组合，将需求转化为逻辑电路图。

设计过程中，需要考虑电路的优化和简化，尽量减少逻辑门的数量。

2.3 电路实现根据逻辑设计得到的逻辑电路图，选择合适的器件和元件进行电路实现。

常见的器件包括与门、或门、触发器等。

这一步还需要考虑电路的布局和连接方式，确保信号的稳定性和传输效果。

2.4 电路测试设计完成后，需要进行电路的测试和调试，确保电路的正确性和稳定性。

常用的测试方法包括仿真测试和实物测试。

数字电子技术中的数字信号和数字电路概述1. 引言1.1 引言数字电子技术是当今社会中不可或缺的一部分，数字信号和数字电路作为数字电子技术中的两个重要概念，对于现代科技发展起着至关重要的作用。

数字信号是一种离散的信号，是用数字表示的信号；而数字电路是利用数字信号来处理和传输信息的电路。

在数字电子技术中，数字信号和数字电路的应用范围非常广泛，涵盖了通信、计算机、电子设备等方方面面。

本文将从数字信号和数字电路的基本概念入手，介绍数字信号的概念、特点以及数字电路的概念、分类和作用，帮助读者更好地了解数字电子技术中的关键概念和原理。

通过深入探讨数字信号和数字电路在现代科技中的应用，有助于读者对数字电子技术的发展和应用有一个更加清晰的认识。

2. 正文2.1 数字信号的概念数字信号是数字电子技术中的基本概念之一，它是一种用数字形式表示的信号。

在数字信号中，信息以离散的数字形式表示，而不是连续的模拟波形。

数字信号通常由一系列离散的数值表示，这些数值可以是二进制的0和1，也可以是其他数字。

在数字信号中，每个数字被称为一个采样点，采样点的数值表示信号在某一时间点的幅度。

数字信号具有许多优点，其中最主要的优点是数字信号的稳定性和抗干扰能力强。

由于数字信号可以准确地表示信息，并且由于数字信号处理器可以很好地处理和传输数字信号，因此数字信号在现代通信和控制系统中得到了广泛应用。

数字信号可以通过数字化处理进行精确的信号处理和分析，有利于提高系统的性能和可靠性。

数字信号是数字电子技术中至关重要的概念，它是数字电路设计和数字通信系统的基础。

通过理解数字信号的概念和特点，可以更好地应用数字电子技术进行信号处理和系统设计，实现更高效、更稳定的数字化系统。

2.2 数字信号的特点数字信号是在一定时间内取有限个离散值的信号，与模拟信号相比，数字信号具有以下几个显著的特点。

第一，数字信号具有高抗干扰性。

由于数字信号是以离散的方式表示信息，传输过程中受到干扰时只会改变信号的离散值，而不会影响整个信号的形态。

数字电子技术理论基础数字电路是以数字量为研究对象的电子电路。

本章要紧讨论数字电子技术的基础理论知识，包括计数体制，逻辑代数及其化简。

同时，还给出了逻辑函数的概念、表示方法及相互转换。

1.1数字电路概述1.1.1数字信号与数字电路电子电路中的信号可分为两类，一类在时刻和幅度上差不多上连续的，称为模拟信号，如图1.1所示，例如电压、电流、温度、声音等信号。

传送和处理模拟信号的电路称为模拟电路；另一类在时刻和幅度上差不多上离散的，称为数字信号，如图1・2所示，例如讣时装置的时基信号、灯光闪耀等信号都属于数字信号。

传送和处理数字信号的电路称为数字电路。

图1.2数字信号数字电路的特点（1）信号是离散的数字信号。

数字信号常用0、1二元数值表示。

(2)半导体器件均工作在开关状态，即工作在截止区和饱和区。

(3)研究的要紧问题是输入、输出之间的逻辑关系。

(4)要紧分析工具是逻辑代数。

1.2数制和码制1.2.1数制数制即指计数的方法，日常生活中最常用的是十进制计数，而在数字电路和运算机中最常用的是二进制、八进制和十六进制。

1•十进制数十进制数的每一位都采纳0〜9共10个数码中的任何一个来表示，十进制的计数基数是10,超过9就必须用多位数来表示。

其相邻的低位和高位间的运算关系是“逢十进一”，即9 + 1 = 102.二进制数二进制计数体制中只有0和1两个数码，其基数是2,运算规律是“逢二进一”，即1 + 1 = 103.八进制数八进制数有0〜7共8个数码，计数基数是8,运算规律是“逢八进一”，即7 + 1 = 104.十六进制数十六进制中有0〜9,力(10), 5(11), 6*(12), 0(13), £(14),尸(15)共16 个不同的数码，计数基数是16,运算规律是“逢十六进一”，即尸+1 = 101.2. 2数制转换1.十进制数与二进制数的相互转换(1)二进制数转换成十进制数二进制数转换成十进制数的方法是按权展开，再求加权系数之和。

什么是数字电路数字电路（Digital Circuit）是由逻辑门组成，利用二进制编码来处理数字信号的电路。

数字电路主要用于处理和传输数字信息，广泛应用于计算机、通信、控制系统等领域。

一、数字电路的基本概念数字电路由数字逻辑门组成，逻辑门是按照逻辑函数的要求设计的电子电路。

常见的数字逻辑门有与门、或门、非门、异或门等。

这些逻辑门通过不同的组合和连接，可以实现不同的逻辑功能。

二、数字电路的工作原理数字电路通过电子元件的开关控制，表示逻辑的"0"和"1"。

数字电路中的"0"通常表示低电平，"1"表示高电平。

逻辑门根据输入信号的逻辑状态产生输出信号，实现逻辑运算和数据处理。

举例来说，一个与门具有两个输入信号A和B，输出信号C。

当输入信号A和B同时为高电平时，输出信号C为高电平；否则，输出信号C为低电平。

通过逻辑门的组合和连接，可以实现更加复杂的功能电路。

数字电路还可分为组合逻辑电路和时序逻辑电路。

组合逻辑电路的输出仅与当前输入信号有关；时序逻辑电路的输出还与过去的输入信号和内部的存储信息有关，具有记忆功能。

三、数字电路的应用数字电路广泛应用于计算机、通信、控制系统等领域，对现代科技发展起到了重要推动作用。

1. 计算机计算机是数字电路应用最广泛的领域之一。

计算机由中央处理器（CPU）、内存、输入输出设备等组成。

CPU是计算机的核心部件，其中包含大量的数字电路，用于执行各种指令和数据处理。

2. 通信系统数字电路也是现代通信系统的关键组成部分。

电话、移动通信、互联网等通信设备和网络都是基于数字电路实现的。

数字电路可以对信号进行编码、解码、调制、解调等处理，实现高质量的数据传输和通信。

3. 控制系统数字电路被广泛应用于控制系统中，用于监测和控制各种设备和过程。

数字控制系统可以实现高精度、高速度的控制，提高生产效率和质量。

四、数字电路的优势和挑战数字电路相比于模拟电路具有如下优势：1. 抗干扰性强：数字信号具有高抗干扰性，能够有效屏蔽干扰信号，提高系统的可靠性。

第四章 数字电路数字电路也是由晶体管等电子元件组成的电路。

数字电路包括数字脉冲电路和数字逻辑电路。

通常说的数字电路是指数字逻辑电路。

数字脉冲电路主要解决脉冲产生、变换、测量的问题。

数字逻辑电路的功能是对数字信号进行运算，确定在矩形脉冲作用下输出与输入之间的逻辑关系。

数字逻辑电路的输入信号和输出信号都是数字信号。

数字逻辑电路的典型信号是矩形波。

数字逻辑电路的输入和输出主要有0态和1态。

正逻辑0态表示低电平状态，1态表示高电平状态；负逻辑0态表示高电平状态，1态表示低电平状态。

数字逻辑电路的逻辑功能可用逻辑代数（布尔代数）描述。

数字电路中的晶体管一般工作在截止状态和饱和状态。

按照有无记忆功能，数字逻辑电路分为组合逻辑电路和时序逻辑电路。

按照集成度，数字逻辑电路分为小规模、中规模、大规模、超大规模集成电路。

第一节 数制与编码数制是表示数值的所使用的数字符号的规则。

编码是将数字符号转换为机器能够直接识别的数码。

一、数的多项式有多种数制。

除十进制数外，常用的还有二进制数、十六进制数和八进制数。

各种进制数N 均可用下列多项式表示：()∑--==mn i iiJJK N 1式中，(N )J 是J 进位制数；J 是进位制，也是进位制的基数；K 是数符，K =0、1、2……(J -1)；J i 位权；i 为序号；n 为(N )J 的整数位数；m 为(N )J 的小数位数。

十进制：多项式为()∑--=⨯=mn i i iKN 11010；基数为10；K =0~9，计10个字符。

例如，(209.24)10=2⨯102+0⨯101+9⨯100+2⨯10-1+4⨯10-2。

二进制：多项式为()∑--=⨯=mn i ii K N 122；基数为2；K =0、1，计2个字符。

例如，(11010.101)2=1⨯24+1⨯23+0⨯22+1⨯21+0⨯20+1⨯2-1+0⨯2-2+1⨯2-3=(28.875)10。

十六进制：多项式为()∑--=⨯=mn i i iKN 11616；基数为16；K =0~9、A ~F ，计16个字符。

第六章数字电子技术基础1．学习目的:2．数字电路有什么特点？3．数字电路中的基本门电路和常见的复合门电路有哪些, 他们各有哪些逻辑功能, 常见的组合逻辑电路有哪些, 集成们电路的分类及其使用中的应注意哪些问题？第一节常见的触发器有哪些, 各有哪些逻辑功能, 寄存器和计数器各有什么功能？第二节什么是D/A转换器, 什么是A/D转换器, 他们常用产品各管脚引线的功能是什么,与8031单片机是怎样连接的？第三节概述电子技术电路分为两类: 模拟电路和数字电路。

一、数字电路和模拟电路相比, 具有抗干扰能力强、能耗低、便于集成等优点。

二、应用: 计算机、通信、工业自动化控制、家电等领域。

三、数字信号及数字电路电子电路中的信号分为模拟信号和数字信号两大类。

模拟信号是指电信号随时间而连续变化的, 处理模拟信号的电路称为模拟电路。

数字信号是不连续变化的脉冲信号, 处理数字信号的电路称为数字电路。

数字电路主要是研究脉冲信号的产生、变换、控制和对数字进行逻辑运算等, 因此数字电路又称为逻辑电路。

在生产与生活的实践中, 存在着大量相应的逻辑状态, 如开关的接通与断开、电灯的亮与暗、信号电平的高与低、脉冲的有和无等, 这些相应的状态, 可以用数字符号1和0表示, 分别称为逻辑1和逻辑0。

（0和1不是数量的大小, 只表示两种对立的状态。

在数字电路中, 这两种对立的状态分别用信号电平的高和低反映。

）四、数字电路按电路的组成结构可分为分立电路和集成电路, 其中集成电路又可分为小规模（SSI）、中规模（MSI）、大规模（LSI）和超大规模集成电路（VSI）；按电路所用的器件可分为双极型和MOS型；按电路的逻辑功能可分为逻辑电路和时序逻辑电路。

五、脉冲波形及参数常用的脉冲有矩形波和尖峰波等（1）脉冲幅度A（2）脉冲宽度tp（3）脉冲周期T（4）脉冲频率f六、二进制数字电路是采用二进制进行计数和运算的。

数字电路中的开关元件都具有两个稳定状态, 采用二进制可以将数码和电路的两个状态对应起来。

数字电子技术中的数字信号和数字电路概述【摘要】数字电子技术在现代社会中扮演着至关重要的角色，其中数字信号和数字电路是其基础。

数字信号是一种以离散数值代表信息的信号，具有高抗干扰性和易于处理的特点。

数字电路则是通过逻辑门实现数字信号的处理和传输，其基本原理是通过组合和时序逻辑实现各种功能。

数字集成电路按功能可分为组合逻辑和时序逻辑两大类，具有高集成度和稳定性。

数字信号处理在通信、计算机、医疗等领域有广泛应用，如数字滤波、数字图像处理等。

数字电子技术的发展为现代社会带来了巨大的便利和进步。

【关键词】数字电子技术、数字信号、数字电路、数字集成电路、数字信号处理、引言、数字信号的概念、数字信号的特点、数字电路的基本原理、数字集成电路的分类、应用、总结1. 引言1.1 引言数字电子技术是指利用数字信号和数字电路进行信息处理和传输的技术。

随着科学技术的发展，数字电子技术已经成为现代电子领域中最重要的技术之一。

在数字电子技术中，数字信号和数字电路是两个非常重要的概念。

数字信号是一种离散的信号，它是由一系列离散的数值所组成的。

与模拟信号不同，数字信号具有明确的数值，可以精确表示信息。

数字信号的特点包括抗干扰能力强、可靠性高、传输距离远等。

数字电路是通过数字信号来进行逻辑运算和控制的电路。

数字电路可以实现数字信号的处理、存储和传输。

其基本原理包括数字信号的编码、逻辑运算、存储与检索等。

数字集成电路是数字电路的集成化组成部分，通过集成电路可以实现更复杂的数字电路功能。

数字集成电路按照功能可以分为存储器、逻辑门、计数器等不同类型。

数字信号处理是数字电子技术的一个重要应用领域，包括数字滤波、数字调制解调、数字编解码等技术。

在通讯、计算机、医疗等领域，数字信号处理发挥着重要作用。

在本文中，将对数字信号和数字电路的概念、特点、基本原理、集成电路分类和信号处理应用进行详细介绍，希望读者可以更全面地了解数字电子技术的基本知识。

模拟电路：传递、处理模拟信号的电路。

双极型电路：TTL、ECL
单级型电路：NMOS、ＰＭＯＳ、CMOS
3、按电路逻辑功能分
组合逻辑电路
时序逻辑电路
1.1.4矩形脉冲的主要参数
1.脉冲参数
（1）脉冲的幅度：脉冲的底部到脉冲的顶部之间的变化量称为脉冲的幅度，用Um表示。

（2）脉冲的宽度：从脉冲出现到脉冲消失所用的时间称为脉冲的宽度，用t w表示。

（3）脉冲的重复周期：在重复的周期信号中两个相邻脉冲对应点之间的时间间隔称为脉冲的重复周期，用T表示。

实际的矩形脉冲往往与理想的矩形脉冲不同，即脉冲的前沿与脉冲的后沿都不是陡直的，如图1-4所示。

实际的矩形脉冲可以用如下的五个参数来描述。

（1）脉冲的幅度Um：脉冲的底部到脉冲的顶部之间的变化量。

（2）脉冲的宽度t w：从脉冲前沿的0.5Um到脉冲后沿的0.5Um两点之间的时间间隔称为脉冲的宽度，又可以称为脉冲的持续时间。

（3）脉冲的重复周期T：在重复的周期信号中两个相邻脉冲对应点之间的时间间隔称为脉冲的重复周期。

（4）脉冲的上升时间t r ：指脉冲的上升沿从0.1Um上升到0.9Um所用的时间。

（5）脉冲的下降时间t f ：指脉冲的下降沿从0.9Um下降到0.1Um所用的时间。

2.脉冲信号分类
若脉冲信号跃变后的值比初始值高称正脉冲
若脉冲信号跃变后的值比初始值低称负脉冲。
