车削中心编程与操作1.项目目标：1.1 能制定典型车削中心加工零件的加工工艺。
1.2 能编制车削中心数控加工程序。
2.项目内容：2.1典型车铣复合加工的编制方法；2.2程序输入与零件加工。
3.项目要求：3.1能进行零件的程序编制；3.2能操作DT310车削中心。

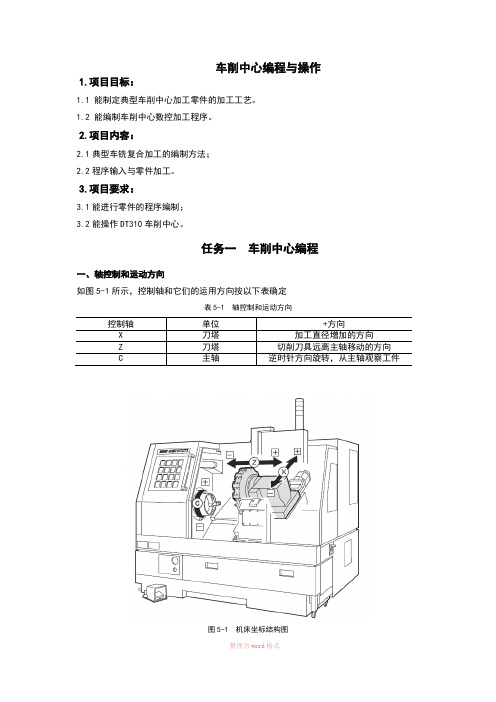

任务一车削中心编程一、轴控制和运动方向如图5-1所示，控制轴和它们的运用方向按以下表确定表5-1 轴控制和运动方向控制轴单位+方向X刀塔加工直径增加的方向Z刀塔切削刀具远离主轴移动的方向C主轴逆时针方向旋转，从主轴观察工件图5-1 机床坐标结构图二、G功能1．G00——快速定位2．G01——直线插补3．G02/G03——圆弧插补4．G04——延时5．G07.1（G107）——圆柱插补使用圆柱插补功能，通过将圆柱圆周展开成平面，圆柱圆周上的开槽编程可假定在一个平面上进行。
即圆柱插补功能允许将圆柱圆周上的轮廓编程为平面上的轮廓。
（1）指令格式G19 W0 H0（指定加工用的ZC平面）G07.1 （G107）C （调用圆柱插补模式，指定凹槽底部工件的半径）…G07.1（G107） C0（取消）说明：1）在圆柱插补模式中，不能使用I 和K 定义圆弧。
必须使用R 指定圆弧半径。
R 指令的单位为“mm”。
如G02 Z_ C_ R4.0; （半径为4 mm）2）在圆柱插补模式中，不能指定孔加工封闭循环（G83 - G85、G87 -G89）。
3）若在圆柱插补模式中指定圆弧插补或刀具半径偏移，则需指定加工用的ZC 平面。
4）若要在圆柱插补模式中执行刀具半径偏移功能，则在调用圆柱插补模式前取消刀具半径偏移功能，且在调用圆柱插补模式后指定刀具半径偏移功能。
5）在圆柱插补模式中，不能以快速进给速度执行定位。
若要以快速进给速度执行定位，必须取消圆柱插补模式。
6）在圆柱插补模式中不能指定工件坐标系（G50、G54 - G59）、本地坐标系（G52）和机床坐标系（G53）。
