(完整版)实验一锯齿波同步移相触发电路实验

锯齿波同步移相触发电路实验一、实验实训目的1．加深理解锯齿波同步移相触发电路的工作原理和各元件的作用。

2．掌握锯齿波同步移相触发电路的调试步骤和方法。

二、实验实训设备DJK01电源控制屏 1块DJK03 晶闸管触发电路 1块双踪示波器 1台万用表 1块三、实验实训线路及原理实验原理如图5-56所示。

其原理参看教材相关的内容。

图5－56 锯齿波同步移相触发电路原理图四、实验实训内容及步骤1．按图接好线后，接通电源，用示波器观察各观察孔的电压波形，并与理论波形比较。

1）同时观察1、2孔的电压波形，了解锯齿波宽度和1孔电压波形的关系。

2）观察3～5孔电压波形和输出电压U g的波形，记下各波形的幅值与宽度，并比较3孔电压U3与5孔电压U5的对应关系。

2．调节触发脉冲的移相范围。

将控制电压U ct调至零（调电位器RP1 ），用示波器观察1孔电压U1和U5的波形，调节偏移电压U b（即调节RP2）使α=180º，其波形如图5-57 所示。

3．调节U ct（调节RP1），使α=60º，观察并记录面板上观察孔1～5及输出脉冲电压波形，标出其副值与宽度并记录在表5-2中（可在示波器上直接读出，读数时应将示波器的“V/cm”和“t/cm”的旋钮放置在校准位置，以防读数误差）。

表5-2U1U2U3U4U5U g 幅值（V）宽度(ms)图5－57 锯齿波同步触发电路移相范围五、实验实训注意事项1．观察输出脉冲电压U g时，应将输出端G、K分别接到晶闸管的门极和阴极，否则，无法观察到U g波形。

2．第3点没有波形时，请调节RP2、RP3。

六、实验实训报告1．画出α=60º时，观察孔1～5及输出脉冲电压波形。

2．指出U ct增加时，α应如何变化？移相范围大约等于多少度？指出同步电压的哪一段为脉冲移相范围。

3．分析RP3对输出脉冲宽度的影响。

4．写出本次实验实训的心得与体会。

实验实训二锯齿波同步移相触发电路实训（实验实训一、实验实训二选做一个）一、实训目的1．加深理解锯齿波同步移相触发电路的工作原理和各元件的作用。

实验一锯齿波同步移相触发电路实验一、实验目地(1>加深理解锯齿波同步移相触发电路地工作原理及各元件地作用.(2>掌握锯齿波同步移相触发电路地调试方法.二、实验所需挂件及附件三、实验线路及原理锯齿波同步移相触发电路地原理图如图1所示.锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成,其工作原理可参见电力电子技术教材中地相关内容.图1四、实验内容(1>锯齿波同步移相触发电路地调试.(2>锯齿波同步移相触发电路各点波形地观察和分析.五、预习要求(1>阅读电力电子技术教材中有关锯齿波同步移相触发电路地内容,弄清锯齿波同步移相触发电路地工作原理.(2>掌握锯齿波同步移相触发电路脉冲初始相位地调整方法.六、思考题(1>锯齿波同步移相触发电路有哪些特点?(2>锯齿波同步移相触发电路地移相范围与哪些参数有关?(3>为什么锯齿波同步移相触发电路地脉冲移相范围比正弦波同步移相触发电路地移相范围要大?七、实验方法(1>在“DZSZ-1型电机及自动控制实验装置”上使用时,通过操作控制屏左侧地自藕调压器,将输出地线电压调到220V左右,然后才能将电源接入挂件）,用两根导线将200V交流电压接到DJK03地“外接220V”端,按下“启动”按钮,打开DJK03电源开关,这时挂件中所有地触发电路都开始工作,用双踪示波器观察锯齿波同步触发电路各观察孔地电压波形.①同时观察同步电压和“1”点地电压波形,了解“1”点波形形成地原因.②观察“1”、“2”点地电压波形,了解锯齿波宽度和“1”点电压波形地关系.③调节电位器RP1,观测“2”点锯齿波斜率地变化.④观察“3”～“6”点电压波形和输出电压地波形,记下各波形地幅值与宽度,并比较“3”点电压U3和“6”点电压U6地对应关系.(2>调节触发脉冲地移相范围将控制电压U ct调至零(将电位器RP2顺时针旋到底>,用示波器观察同步电压信号和“6”点U6地波形,调节偏移电压U b(即调RP3电位器>,使α=170°,其波形如图2所示.图2锯齿波同步移相触发电路(3>调节U ct<即电位器RP2）使α=60°,观察并记录U1～U6及输出“G、K”脉冲电压地波形,标出其幅值与宽度,并记录在下表中(可在示波器上直接读出,读数时应将示波器地“V/DIV”和“t/DIV”微调旋钮旋到校准位置>.八、实验报告(1>整理、描绘实验中记录地各点波形,并标出其幅值和宽度.(2>总结锯齿波同步移相触发电路移相范围地调试方法,如果要求在U ct=0地条件下,使α=90°,如何调整?(3>讨论、分析实验中出现地各种现象.九、注意事项1.双踪示波器有两个探头,可同时观测两路信号,但这两探头地地线都与示波器地外壳相连,所以两个探头地地线不能同时接在同一电路地不同电位地两个点上,否则这两点会通过示波器外壳发生电气短路.为此,为了保证测量地顺利进行,可将其中一根探头地地线取下或外包绝缘,只使用其中一路地地线,这样从根本上解决了这个问题.当需要同时观察两个信号时,必须在被测电路上找到这两个信号地公共点,将探头地地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外.(2>因为脉冲“G”、“K”输出端有电容影响,故观察输出脉冲电压波形时,需将输出端“G”和“K”分别接到晶闸管地门极和阴极<或者也可用约100Ω左右阻值地电阻接到“G”、“K”两端,来模拟晶闸管门极与阴极地阻值）,否则,无法观察到正确地脉冲波形.。

实验一、锯齿波触发电路的调试一、实验目的1．熟悉锯齿波触发电路的工作原理，掌握各主要元件的作用并观察各主要点的波形。

2．掌握锯齿波触发电路的调试方法和同步定相方法。

锯齿波触发如下图所示。

二、实验线路及原理三、实验内容1)锯齿波同步移相触发电路的调试。

2)锯齿波同步移相触发电路各点波形的观察和分析。

四、实验方法1.按图实2-1接通各直流电源及同步电压，选定其中一块触发器（如1CF），检查RP1～RP3电位器当顺时针旋转时，相应的锯齿波斜率应上升，直流偏移电压U b的绝对值应增加，控制电压U c也应增加。

2.用双踪示波器检查各主要点波形1)同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。

2)观察“1”、“2”点的电压三锯齿波排对图波形，了解锯齿波宽度和“1”点电压波形的关系。

3)调节电位器RP1，观测“2”点锯齿波斜率的变化。

4)观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。

5)调节触发脉冲的移相范围将控制电压Uct调至零(将电位器RP2顺时针旋到底)，用示波器观察同步电压信号和“6”点U6的波形，调节偏移电压Ub(即调RP3电位器)，使α=170°，其波形如下图所示。

锯齿波同步移相触发电路6) 调节U ct使α=60°，观察并记录U1～U7及输出“G、K”脉冲电压的波形，标出其幅值与宽度，并记录在下表中。

U1U2U3U4U5U6幅值(V) 12.6 7.4 2.8 9.0 16.4 4.6宽度(ms) 20.11 20.60 20.20 19.98 20.01 20.061~7点对应的波形及“G,K”脉冲电压如下：五、注意事项1)参见本教材实验一的注意事项。

2)由于正弦波触发电路的特殊性，我们设计移相电路的调节范围较小，如需将α调节到逆变区，除了调节RP1外，还需调节RP2电位器。

3)由于脉冲“G”、“K”输出端有电容影响，故观察输出脉冲电压波形时，需将输出端“G”和“K”分别接到晶闸管的门极和阴极（或者也可用约100Ω左右阻值的电阻接到“G”、“K”两端，来模拟晶闸管门极与阴极的阻值），否则无法观察到正确的脉冲波形。

《机电传动控制》实验指导书实验一、锯齿波触发电路的调试一、实验目的1．熟悉锯齿波触发电路的工作原理，掌握各主要元件的作用并观察各主要点的波形。

2．掌握锯齿波触发电路的调试方法和同步定相方法。

锯齿波触发如下图所示。

二、实验线路及原理三、实验内容1)锯齿波同步移相触发电路的调试。

2)锯齿波同步移相触发电路各点波形的观察和分析。

四、实验方法1.按图实2-1接通各直流电源及同步电压，选定其中一块触发器（如1CF），检查RP1～RP3电位器当顺时针旋转时，相应的锯齿波斜率应上升，直流偏移电压U b的绝对值应增加，控制电压U c也应增加。

2.用双踪示波器检查各主要点波形1)同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。

2)观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。

3)调节电位器RP1，观测“2”点锯齿波斜率的变化。

4)观察“3”～“6”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“3”点电压U3和“6”点电压U6的对应关系。

5)调节触发脉冲的移相范围将控制电压Uct调至零(将电位器RP2顺时针旋到底)，用示波器观察同步电压信号和“6”点U6的波形，调节偏移电压Ub(即调RP3电位器)，使α=170°，其波形如下图所示。

锯齿波同步移相触发电路6)调节Uct（即电位器RP2）使α=60°，观察并记录U1～U6及输出“G、K”脉冲电压的波形，标出其幅值与宽度，并记录在下表中(可在示波器上直接读出，读数时应将示波器的“V/DIV”和“t/DIV”微调旋钮旋到校准位置)。

五、实验报告1)整理、描绘实验中记录的各点波形，并标出其幅值和宽度。

2)总结锯齿波同步移相触发电路移相范围的调试方法，如果要求在Uct=0的条件下，使α=90°，如何调整?3)讨论、分析实验中出现的各种现象。

三锯齿波排对图六、注意事项1)参见本教材实验一的注意事项。

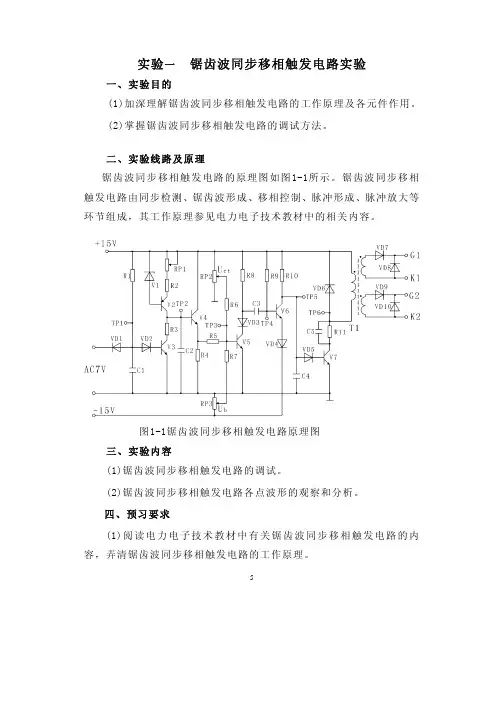

实验一 锯齿波同步移相触发电路实验一、实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件作用。

(2)掌握锯齿波同步移相触发电路的调试方法。

二、实验线路及原理锯齿波同步移相触发电路的原理图如图1-1所示。

锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理参见电力电子技术教材中的相关内容。

图1-1锯齿波同步移相触发电路原理图三、实验内容(1)锯齿波同步移相触发电路的调试。

(2)锯齿波同步移相触发电路各点波形的观察和分析。

四、预习要求(1)阅读电力电子技术教材中有关锯齿波同步移相触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。

5(2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。

五、思考题(1)锯齿波同步移相触发电路有哪些特点?(2)锯齿波同步移相触发电路的移相范围与哪些参数有关?(3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步 移相触发电路的移相范围要大?六、实验方法(1) 将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03的正常工作电源电压为220V±10%，而“交流调速”侧输出的线电压为240V。

如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。

在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自耦调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03的“外接220V”端，按下“启动”按钮，打开DJK03电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。

①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。

②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电 压波形的关系。

实验报告课程名称：电力电子技术及应用实验项目：锯齿波同步移相触发电路实验备注：序号（一）、（二）、（三）、（四）为实验预习填写项。

五、实验内容与步骤图1 锯齿波同步移相触发电路I 原理图1、锯齿波同步移相触发电路的调试。

2、锯齿波同步移相触发电路各点波形的观察和分析。

（1）用两根导线将PE-01电源控制屏的“三相主电路”A、B、C输出任意两相与PE-12的“外接220V”端连接；按下控制屏上的“启动”按钮，听到控制屏内有交流接触器瞬间吸合，此时“三相主电路输出”应输出线电压为220V的交流电源；打开PE-12电源开关，船形开关发光，这时挂件中所有的触发电路都开始工作；用数字存储示波器观察锯齿波同步触发电路各观察孔的波形。

同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。

观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。

调节电位器RP1，观测“2”点锯齿波斜率的变化。

观察“3”～“8”点电压波形和输出电压的波形，记下各波形的幅值与宽度，并比较“4”点电压U4和“8”点电压U8的对应关系。

（2）调节触发脉冲的移相范围将控制电压Uct调至零（即将电位器RP2逆时针旋到底），用示波器观察同步电压信号和“8”点U8的波形，调节偏移电压Ub（即调RP3电位器），使α=170°。

（3）调节Uct使α=60°，观察并记录U1～U8及输出“G、K”脉冲电压的波形，标出其幅值与宽度。

六、实验记录与处理60°TP1: TP2: TP3: TP4:TP5: TP6:TP7: TP8:U1U2U3U4U5U6U7U812.410.89.60.8814.49.615.612.8数值（V）13.413.413.412.89.2 1.2 1.2 1.2宽度（ms）。

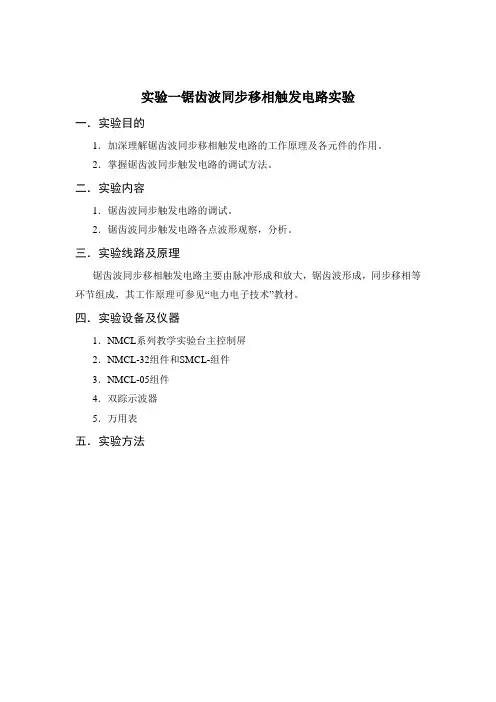

实验一锯齿波同步移相触发电路实验一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

2．掌握锯齿波同步触发电路的调试方法。

二．实验内容1．锯齿波同步触发电路的调试。

2．锯齿波同步触发电路各点波形观察，分析。

三．实验线路及原理锯齿波同步移相触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成，其工作原理可参见“电力电子技术”教材。

四．实验设备及仪器1．NMCL系列教学实验台主控制屏2．NMCL-32组件和SMCL-组件3．NMCL-05组件4．双踪示波器5．万用表五．实验方法图1-1 锯齿波同步移相触发电路1．将NMCL-05面板左上角的同步电压输入接到主控电源的U、V端，“触发电路选择”拨向“锯齿波”。

2. 将锯齿波触发电路上的Uct接着至SMCL-01上的Ug端，‘7’端地。

3.合上主电路电源开关，并打开NMCL-05面板右下角的电源开关。

用示波器观察各观察孔的电压波形，示波器的地线接于“7”端。

同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。

观察“3”~“5”孔波形及输出电压UG1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U3与U5的对应关系。

4．调节脉冲移相范围将SMCL-01的“Ug”输出电压调至0V，即将控制电压Uct调至零，用示波器观察U1电压（即“1”孔）及U5的波形，调节偏移电压Ub（即调RP2），使α=180°。

调节NMCL-01的给定电位器RP1，增加Uct，观察脉冲的移动情况，要求Uct=0时，α=180°，Uct=Umax时，α=30°，以满足移相范围α=30°~180°的要求。

5．调节Uct，使α=60°，观察并记录U1~U5及输出脉冲电压UG1K1，UG2K2的波形，并标出其幅值与宽度。

用双踪示波器观察UG1K1和UG3K3的波形，调节电位器RP3，使UG1K1和UG3K3间隔180°。

实验一锯齿波同步移相触发电路实验一、实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

(2)掌握锯齿波同步移相触发电路的调试方法。

三、实验线路及原理锯齿波同步移相触发电路的原理图如图1-11所示。

锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见1-3节和电力电子技术教材中的相关内容。

四、实验内容(1)锯齿波同步移相触发电路的调试。

(2)锯齿波同步移相触发电路各点波形的观察和分析。

五、预习要求(1)阅读本教材1-3节及电力电子技术教材中有关锯齿波同步移相触发电路的内容，弄清锯齿波同步移相触发电路的工作原理。

(2)掌握锯齿波同步移相触发电路脉冲初始相位的调整方法。

六、思考题(1)锯齿波同步移相触发电路有哪些特点?(2)锯齿波同步移相触发电路的移相范围与哪些参数有关?(3)为什么锯齿波同步移相触发电路的脉冲移相范围比正弦波同步移相触发电路的移相范围要大?七、实验方法(1)将DJK01电源控制屏的电源选择开关打到“直流调速”侧,使输出线电压为200V（不能打到“交流调速”侧工作，因为DJK03-1的正常工作电源电压为220V 10%，而“交流调速”侧输出的线电压为240V。

如果输入电压超出其标准工作范围，挂件的使用寿命将减少，甚至会导致挂件的损坏。

在“DZSZ-1型电机及自动控制实验装置”上使用时，通过操作控制屏左侧的自藕调压器，将输出的线电压调到220V左右，然后才能将电源接入挂件），用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，这时挂件中所有的触发电路都开始工作，用双踪示波器观察锯齿波同步触发电路各观察孔的电压波形。

①同时观察同步电压和“1”点的电压波形，了解“1”点波形形成的原因。

②观察“1”、“2”点的电压波形，了解锯齿波宽度和“1”点电压波形的关系。

③调节电位器RP1，观测“2”点锯齿波斜率的变化。

《电力电子技术实验报告》实验一锯齿波同步移相触发电路实验1.实验目的(1)加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

(2)掌握锯齿波同步移相触发电路的调试方法。

2.实验内容(1)锯齿波同步移相触发电路的调试。

(2)锯齿波同步移相触发电路各点波形的观察和分析。

3.实验原理锯齿波同步移相触发电路的原理图参见挂件说明。

锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成，其工作原理可参见挂件说明和电力电子技术教材中的相关内容。

4.实验结果1~7点对应的波形及“G,K”脉冲电压如下：1点波形2点波形3点波形.4点波形5点波形6点波形GK波形1.移相范围的大小与控制电压uct，偏移电压Ub（即锯齿波触发电路中RP）有关。

调节输出电压Ug（即调节控制电压Uct）或调节偏移电压Ub（即调锯齿波触发电路中RP）都可以改变。

可以先将其中一个固定，再调节另外一个变量，达到想要的移相角度。

2.将输出电压Ug调至0V，即将控制电压Uct调至零，调节偏移电压Ub调锯齿波触发电路中RP），使=90O。

或者将NMCL——31A的“G”（给定）接到NMCL——05E的Ug孔，并将输出电压Ug调至0V，即将控制电压U_ct调至0，用示波器观察U2电压及U5电压波形，使=90度。

5.心得与体会通过这次课程设计，我也深刻的认识了锯齿波同步移相触发电路的全局设置和工作原理，对复杂电路的设计有了更确切的思路。

实验二单相桥式全控整流及有源逆变电路实验1.实验目的(1)加深理解单相桥式全控整流及逆变电路的工作原理。

(2)研究单相桥式变流电路整流的全过程。

(3)研究单相桥式变流电路逆变的全过程，掌握实现有源逆变的条件。

(4)掌握产生逆变颠覆的原因及预防方法。

2.实验所需挂件及附件3.实验原理图6-1为单相桥式整流带电阻电感性负载，其输出负载R用D42三相可调电阻器，将两个900Ω接成并联形式，电抗L d用DJK02面板上的700mH，直流电压、电流表均在DJK02面板上。

锯齿波同步移相触发电路实验报告《锯齿波同步移相触发电路实验报告》哇塞，这次做锯齿波同步移相触发电路实验可真是超级有趣又充满挑战呢！一、实验目的我呀，做这个实验最开始就想搞明白锯齿波同步移相触发电路到底是怎么一回事。

就像我们要去探索一个神秘的小世界一样，这个电路在电力电子技术里可是很重要的呢。

我就想知道它是怎么产生锯齿波的，又怎么根据这个锯齿波去触发其他电路的，感觉就像是在解开一个超级复杂的谜题。

二、实验设备进到实验室，那里面摆满了各种各样的设备。

有示波器，这示波器就像是一个超级侦探的放大镜，可以让我们看到那些看不见的电信号的样子。

还有脉冲发生器呢，它就像是一个小指挥官，时不时地发出命令信号。

电源就更不用说啦，它是整个电路的能量源泉，就像我们人要吃饭才能有力量一样，电路没有电源可就没法工作啦。

还有好多电阻、电容和晶体管之类的小元件，它们就像一个个小士兵，每个都有自己的任务，组合在一起就能完成大任务。

我和我的小伙伴小明一起做这个实验。

小明可搞笑了，他一看到那些设备就眼睛放光，说：“哇，这些东西看起来好酷啊，我们肯定能做出超棒的实验。

”我也特别兴奋，感觉自己像是一个即将出征的小勇士。

三、实验原理这个锯齿波同步移相触发电路的原理其实还挺复杂的。

简单来说呢，就像是一场接力赛。

首先，电源提供的电压要经过一些电阻和电容的组合，这个过程就像是在给能量做一个特殊的加工。

电阻就像是路上的小阻碍，电容呢，就像一个可以暂时储存能量的小仓库。

它们相互作用，就产生了锯齿波。

这个锯齿波啊，就像一个个小梯子，一节一节地往上爬。

然后呢，还有一个同步信号。

这个同步信号就像是一个节拍器，告诉锯齿波什么时候开始新的一轮。

如果没有这个同步信号，那锯齿波就会乱了套，就像一群人跳舞没有音乐的节奏一样。

有了同步信号之后，锯齿波就能很有规律地产生啦。

再接着，这个锯齿波要和一个控制电压进行比较。

这个控制电压就像是我们的指挥棒，我们可以改变这个指挥棒的大小，然后就可以改变锯齿波被触发的时间点。

实验三锯齿波同步移相触发电路实验一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

2．掌握锯齿波同步触发电路的调试方法。

二．实验内容1．锯齿波同步触发电路的调试。

2．锯齿波同步触发电路各点波形观察，分析。

三．实验线路及原理锯齿波同步移相触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成，其工作原理可参见“电力电子技术”有关教材。

四．实验设备及仪器1．NMCL系列教学实验台主控制屏2．NMEL—03三相可调电阻器3．NMCL—05组件：触发电路4．NMCL—31组件：低压控制电路及仪表5．NMCL—32组件：电源控制屏6．NMCL—33组件：触发电路和晶闸管主回路7．二踪示波器8．万用表五．实验方法1．将NMCL-05面板上左上角的同步电压输入接主控制屏的U、V输出端，“触发电路选择”拨向“锯齿波”。

2．合上主电路电源开关，并打开NMCL—05面板右下角的电源开关。

用示波器观察各观察孔的电压波形，示波器的地线接于“7”端。

同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。

观察“3”~“5”孔波形及输出电压U G1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U3与U5的对应关系。

3．调节脉冲移相范围将NMCL—31的“G”输出电压调至0V，即将控制电压Uct调至零，用示波器观察U2电压（即“2”孔）及U5的波形，调节偏移电压Ub（即调RP），使α=180O，其波形如图4-4所示。

调节NMCL—31的给定电位器RP1，增加Uct，观察脉冲的移动情况，要求Uct=0时，α=180O，Uct=Umax时，α=30O，以满足移相范围α=30O~180O的要求。

4．调节Uct，使α=60O，观察并记录U1~U5及输出脉冲电压U G1K1，U G2K2的波形，并标出其幅值与宽度。

用导线连接“K1”和“K3”端，用双踪示波器观察U G1K1和U G3K3的波形，调节电位器RP3，使U G1K1和U G3K3间隔1800。
