锯齿波同步触发电路

锯齿波同步触发电路移相范围的调试方法
锯齿波同步触发电路是一种常用的电路，在调试时需要调整移相范围。

下面是一种常见的锯齿波同步触发电路移相范围的调试方法：
1. 连接锯齿波发生器：将锯齿波发生器的输出连接到同步触发电路的输入端。

2. 调整基准电压：根据需要，调整同步触发电路的基准电压，使其与锯齿波的波峰或波谷对齐。

调整基准电压通常使用移位电阻或电位器来实现。

3. 调整同步触发电路的移相电压：使用移位电阻或电位器调整同步触发电路的移相电压，使得当锯齿波的斜率达到特定阈值时，触发电路的输出触发。

通过调整移相电压，可以调整触发点在锯齿波上的位置。

4. 观察输出信号：连接示波器或其他信号监测设备，观察同步触发电路的输出信号。

根据需要调整移相电压，直到输出信号在所需的位置触发。

5. 测试和调整移相范围：在调试过程中，使用不同频率和振幅的锯齿波进行测试，确保同步触发电路在不同情况下都能正常触发。

如果需要调整移相范围，可以微调基准电压和移相电压，直到所需的移相范围达到。

注意事项：
- 在调试过程中，注意锯齿波和触发电路的电压匹配，确保输入信号在电路的工
作范围内。

- 调整移相电压时要小心，避免过高或过低的电压，可能导致触发不准确或损坏电路。

- 在调试锯齿波同步触发电路时，可以借助示波器等测试设备来实时监测信号，更加方便和准确地调整参数。

锯齿波同步移相触发电路
锯齿波同步移相触发电路是一种可以将锯齿波信号同步移相的电路，用于电子电路中的时间控制和频率合成等应用场合。

在实际应用中，同步移相电路可以广泛应用于信号调制、时钟生成、频率合成等领域。

同步移相电路的基础构成包括锯齿波产生电路、比较器、相位延迟器、运算放大器和电位器等组成部分。

其中，锯齿波产生电路用于产生基准时钟信号，比较器用于检测参考信号和基准时钟信号之间的时间差，相位延迟器用于控制信号的相位，运算放大器用于放大电路信号，电位器用于调节信号幅度。

在同步移相电路中，电位器是调节信号幅度的主要的调节器件。

通常将电位器分别放置在反相器和非反相器之间，以控制信号的幅度。

当电位器的阻值大于一定值时，信号将被反相，当阻值小于一定值时，信号被非反相。

同步移相电路的工作原理非常简单，它利用锯齿波同步移相电路来控制不同信号的相位，实现信号的合成。

当锯齿波的上升沿来临时，比较器将发送一个脉冲信号，通过相位延迟器产生相位偏移信号，从而改变信号的相位。

通过这种方式，可以实现对信号的同步移相，从而实现频率合成和信号调制等应用。

锯齿波同步移相触发电路实验数据电压幅值与宽度表1. 实验目的本实验旨在研究锯齿波同步移相触发电路中，电压幅值与宽度之间的关系。

通过实验数据的收集和分析，探究锯齿波同步移相触发电路的性能特点。

2. 实验原理2.1 锯齿波生成器锯齿波生成器是一种周期性信号产生装置，其输出信号呈现出类似锯齿形状的波形。

该装置由一个稳压源、一个比较器和一个积分器组成。

稳压源提供给比较器一个参考电压，比较器将输入信号与参考电压进行比较，并输出一个方波脉冲。

积分器对方波脉冲进行积分处理，得到锯齿波输出。

2.2 同步移相触发电路同步移相触发电路是一种能够对输入信号进行相位调整的装置。

它由一个锯齿波生成器和一个可变延迟线构成。

输入信号与延迟线上的锯齿波进行比较，触发电路将输出信号与输入信号进行同步移相，实现相位调整的功能。

3. 实验步骤3.1 搭建锯齿波同步移相触发电路根据实验原理，搭建锯齿波同步移相触发电路。

将锯齿波生成器的输出信号与可变延迟线上的锯齿波进行比较，并接入触发电路。

调节可变延迟线的长度，使得输出信号与输入信号之间产生一定的相位差。

3.2 收集数据在实验过程中，改变可变延迟线的长度，并记录下每个长度对应的输出信号的电压幅值和宽度。

通过改变可变延迟线的长度，可以观察到输出信号的相位调整效果，并得到不同相位差下的电压幅值和宽度数据。

3.3 数据处理与分析根据收集到的数据，绘制电压幅值与宽度之间的关系图表。

通过分析图表中数据点的分布情况和趋势变化，可以得出锯齿波同步移相触发电路中，电压幅值与宽度之间是否存在一定规律或函数关系。

4. 实验数据电压幅值与宽度表可变延迟线长度（单位：cm）输出信号电压幅值（单位：V）输出信号宽度（单位：s）0 1.5 0.11 1.3 0.122 1.2 0.153 1.1 0.184 1.0 0.21………5. 数据分析通过对实验数据的分析，我们可以观察到以下规律：•随着可变延迟线长度的增加，输出信号的电压幅值逐渐降低。

锯齿波同步移相触发电路实验报告《锯齿波同步移相触发电路实验报告》哇塞，这次做锯齿波同步移相触发电路实验可真是超级有趣又充满挑战呢！一、实验目的我呀，做这个实验最开始就想搞明白锯齿波同步移相触发电路到底是怎么一回事。

就像我们要去探索一个神秘的小世界一样，这个电路在电力电子技术里可是很重要的呢。

我就想知道它是怎么产生锯齿波的，又怎么根据这个锯齿波去触发其他电路的，感觉就像是在解开一个超级复杂的谜题。

二、实验设备进到实验室，那里面摆满了各种各样的设备。

有示波器，这示波器就像是一个超级侦探的放大镜，可以让我们看到那些看不见的电信号的样子。

还有脉冲发生器呢，它就像是一个小指挥官，时不时地发出命令信号。

电源就更不用说啦，它是整个电路的能量源泉，就像我们人要吃饭才能有力量一样，电路没有电源可就没法工作啦。

还有好多电阻、电容和晶体管之类的小元件，它们就像一个个小士兵，每个都有自己的任务，组合在一起就能完成大任务。

我和我的小伙伴小明一起做这个实验。

小明可搞笑了，他一看到那些设备就眼睛放光，说：“哇，这些东西看起来好酷啊，我们肯定能做出超棒的实验。

”我也特别兴奋，感觉自己像是一个即将出征的小勇士。

三、实验原理这个锯齿波同步移相触发电路的原理其实还挺复杂的。

简单来说呢，就像是一场接力赛。

首先，电源提供的电压要经过一些电阻和电容的组合，这个过程就像是在给能量做一个特殊的加工。

电阻就像是路上的小阻碍，电容呢，就像一个可以暂时储存能量的小仓库。

它们相互作用，就产生了锯齿波。

这个锯齿波啊，就像一个个小梯子，一节一节地往上爬。

然后呢，还有一个同步信号。

这个同步信号就像是一个节拍器，告诉锯齿波什么时候开始新的一轮。

如果没有这个同步信号，那锯齿波就会乱了套，就像一群人跳舞没有音乐的节奏一样。

有了同步信号之后，锯齿波就能很有规律地产生啦。

再接着，这个锯齿波要和一个控制电压进行比较。

这个控制电压就像是我们的指挥棒，我们可以改变这个指挥棒的大小，然后就可以改变锯齿波被触发的时间点。

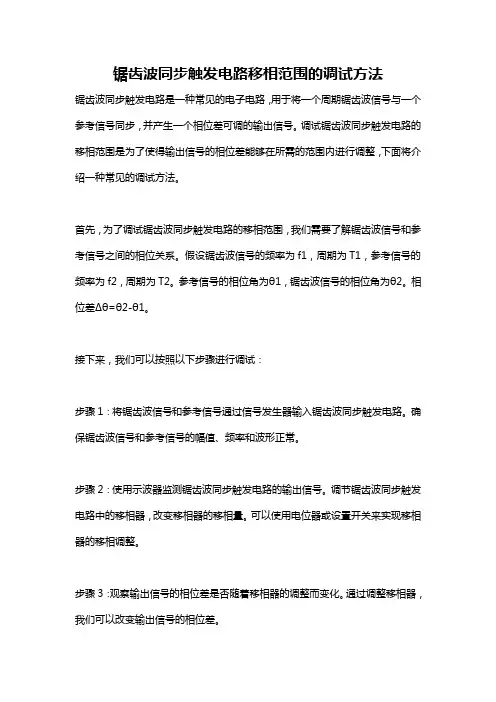

锯齿波同步触发电路移相范围的调试方法锯齿波同步触发电路是一种常见的电子电路，用于将一个周期锯齿波信号与一个参考信号同步，并产生一个相位差可调的输出信号。

调试锯齿波同步触发电路的移相范围是为了使得输出信号的相位差能够在所需的范围内进行调整，下面将介绍一种常见的调试方法。

首先，为了调试锯齿波同步触发电路的移相范围，我们需要了解锯齿波信号和参考信号之间的相位关系。

假设锯齿波信号的频率为f1，周期为T1，参考信号的频率为f2，周期为T2。

参考信号的相位角为θ1，锯齿波信号的相位角为θ2。

相位差Δθ=θ2-θ1。

接下来，我们可以按照以下步骤进行调试：步骤1：将锯齿波信号和参考信号通过信号发生器输入锯齿波同步触发电路。

确保锯齿波信号和参考信号的幅值、频率和波形正常。

步骤2：使用示波器监测锯齿波同步触发电路的输出信号。

调节锯齿波同步触发电路中的移相器，改变移相器的移相量。

可以使用电位器或设置开关来实现移相器的移相调整。

步骤3：观察输出信号的相位差是否随着移相器的调整而变化。

通过调整移相器，我们可以改变输出信号的相位差。

步骤4：调整移相器，使输出信号的相位差在所需的范围内变化。

根据具体的应用需求，可以将输出信号的相位差设置为任意值。

步骤5：使用示波器监测输出信号的波形、频率和幅值。

确保输出信号的波形与预期一致，并且幅值和频率的变化在可接受的范围内。

通过以上调试方法，我们可以实现锯齿波同步触发电路移相范围的调整。

需要注意的是，调试过程中应小心地调节移相器，避免干扰其他电路元件或损坏设备。

另外，根据实际情况，可能需要结合其他电路调节相位差，比如使用配电器、运算放大器等。

总结起来，锯齿波同步触发电路移相范围的调试方法包括：输入信号的设置、移相器的调整、输出信号的监测和波形分析。

通过逐步调整移相器，我们可以达到所需的相位差范围，并保证输出信号的稳定性和准确性。

但需要注意的是，在调试过程中，应小心操作以防止损坏电路元件和设备。

实验一锯齿波同步移相触发电路实验一、实验目地(1>加深理解锯齿波同步移相触发电路地工作原理及各元件地作用.(2>掌握锯齿波同步移相触发电路地调试方法.二、实验所需挂件及附件三、实验线路及原理锯齿波同步移相触发电路地原理图如图1所示.锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成、脉冲放大等环节组成,其工作原理可参见电力电子技术教材中地相关内容.图1四、实验内容(1>锯齿波同步移相触发电路地调试.(2>锯齿波同步移相触发电路各点波形地观察和分析.五、预习要求(1>阅读电力电子技术教材中有关锯齿波同步移相触发电路地内容,弄清锯齿波同步移相触发电路地工作原理.(2>掌握锯齿波同步移相触发电路脉冲初始相位地调整方法.六、思考题(1>锯齿波同步移相触发电路有哪些特点?(2>锯齿波同步移相触发电路地移相范围与哪些参数有关?(3>为什么锯齿波同步移相触发电路地脉冲移相范围比正弦波同步移相触发电路地移相范围要大?七、实验方法(1>在“DZSZ-1型电机及自动控制实验装置”上使用时,通过操作控制屏左侧地自藕调压器,将输出地线电压调到220V左右,然后才能将电源接入挂件）,用两根导线将200V交流电压接到DJK03地“外接220V”端,按下“启动”按钮,打开DJK03电源开关,这时挂件中所有地触发电路都开始工作,用双踪示波器观察锯齿波同步触发电路各观察孔地电压波形.①同时观察同步电压和“1”点地电压波形,了解“1”点波形形成地原因.②观察“1”、“2”点地电压波形,了解锯齿波宽度和“1”点电压波形地关系.③调节电位器RP1,观测“2”点锯齿波斜率地变化.④观察“3”～“6”点电压波形和输出电压地波形,记下各波形地幅值与宽度,并比较“3”点电压U3和“6”点电压U6地对应关系.(2>调节触发脉冲地移相范围将控制电压U ct调至零(将电位器RP2顺时针旋到底>,用示波器观察同步电压信号和“6”点U6地波形,调节偏移电压U b(即调RP3电位器>,使α=170°,其波形如图2所示.图2锯齿波同步移相触发电路(3>调节U ct<即电位器RP2）使α=60°,观察并记录U1～U6及输出“G、K”脉冲电压地波形,标出其幅值与宽度,并记录在下表中(可在示波器上直接读出,读数时应将示波器地“V/DIV”和“t/DIV”微调旋钮旋到校准位置>.八、实验报告(1>整理、描绘实验中记录地各点波形,并标出其幅值和宽度.(2>总结锯齿波同步移相触发电路移相范围地调试方法,如果要求在U ct=0地条件下,使α=90°,如何调整?(3>讨论、分析实验中出现地各种现象.九、注意事项1.双踪示波器有两个探头,可同时观测两路信号,但这两探头地地线都与示波器地外壳相连,所以两个探头地地线不能同时接在同一电路地不同电位地两个点上,否则这两点会通过示波器外壳发生电气短路.为此,为了保证测量地顺利进行,可将其中一根探头地地线取下或外包绝缘,只使用其中一路地地线,这样从根本上解决了这个问题.当需要同时观察两个信号时,必须在被测电路上找到这两个信号地公共点,将探头地地线接于此处,探头各接至被测信号,只有这样才能在示波器上同时观察到两个信号,而不发生意外.(2>因为脉冲“G”、“K”输出端有电容影响,故观察输出脉冲电压波形时,需将输出端“G”和“K”分别接到晶闸管地门极和阴极<或者也可用约100Ω左右阻值地电阻接到“G”、“K”两端,来模拟晶闸管门极与阴极地阻值）,否则,无法观察到正确地脉冲波形.。

《锯齿波同步移相触发电路实验》一、实验目的：1. 理解锯齿波同步移相触发电路的原理；2. 了解同步移相电路的特点和应用；3. 熟悉实验器材的使用方法和实验方法。

二、实验原理：同步移相电路是一种基本的信号处理电路，它是通过传输器件（如锯齿电压发生器，正弦波振荡器等）得到的两路同频信号对位移相，然后再将其中一路信号经过级联电路滤掉高频成分，剩下低频分量，然后再通过运算放大器输出到驱动器驱动被驱动器件，实现对被驱动器件进行同步控制的电路。

在同步移相电路中，特别常用的是锯齿波同步移相触发电路，其基本原理如下：锯齿波同步移相触发电路是用来控制脉冲宽度调制（PWM）的主要电路，它主要由一个锯齿波信号发生器、一个变压器和一个运算放大器组成。

锯齿波发生器产生的锯齿波，经过变压器的变换，使其输出信号与控制信号同步。

运算放大器将两路输入信号相减，再放大，从而得到控制信号，控制脉冲的宽度。

三、实验器材：锯齿波信号发生器、示波器、数字万用表、电源、电容、电阻等。

四、实验步骤：1. 准备实验器材，给锯齿波信号发生器和示波器供电。

2. 将锯齿波信号发生器连接到示波器，观察其输出波形是否为锯齿波。

3. 在示波器上调节触发电平，使锯齿波稳定地显示。

4. 观察变压器的接线方式，并将其连接到运算放大器的输入端。

5. 利用电容和电阻配置同步移相滤波电路，将锯齿波信号和控制信号按同频率输入至运算放大器的输入端。

6. 通过示波器观察输出脉冲波形是否符合预期。

五、实验结果与分析：1. 实验中锯齿波同步移相触发电路工作正常，输出脉冲波形均符合预期。

2. 实验结果表明，锯齿波同步移相触发电路能够很好地实现对脉冲宽度的控制，具有应用价值。

六、实验总结：本实验通过锯齿波同步移相触发电路的实验操作，加深了对同步移相电路的理解和应用，掌握了实验器材的使用方法和实验方法。

实验结果表明，锯齿波同步移相触发电路非常适合用于控制脉冲宽度。

实验五锯齿波同步移相触发电路实验一、实验目的1. 熟悉锯齿波同步移相触发电路的工作原理及电路中各元件的作用。

2. 掌握锯齿波同步移相触发电路的调试步骤和方法。

二、实验仪器1. DJK01电源控制屏2. DJK03晶闸管触发电路3.数字存储示波器三、实验原理锯齿波同步移相触发电路由同步检测、锯齿波形成、移相控制、脉冲形成放大等环节组成。

其原理图如图5－1所示:图5－1: 锯齿波同步移相触发电路工作原理：由V3、VD2、C1等元件组成同步检测环节, 其作用是利用同步电压来控制锯齿波产生的时刻及锯齿波的宽度。

由V1、V2等元件组成恒流源电路, 当V3截止时。

恒流源对C2充电形成锯齿波；当V3导通时, 电容C2通过R3、V3放电。

调节电位器RP1可以调节恒流源的电流大小, 从而改变锯齿波的斜率。

控制电压、偏移电压和锯齿波电压在V5基极综合叠加, 从而构成移相控制环节, RP2、RP3分别调节控制电压和偏移电压的大小。

V6、V7构成脉冲形成放大环节, C5为强触发电容, 改善脉冲的前沿, 由脉冲变压器输出触发脉冲。

电位器RP1、RP2、RP3均已安装在挂箱的面板上, 同步变压器副边已在挂箱内部接好, 所有的测试信号都在面板上引出。

四、实验内容1.锯齿波同步移相触发电路的调试。

2.锯齿波同步移相触发电路各点电压波形的观察和分析。

五、实验步骤1.将DJK01电源控制屏的电源选择开关打到“直流调速”侧, 使输出电压为200V。

不能打到“交流调速”侧, 它的输出电压为240V。

2.用两根导线将200V交流电压（A.B.C任选两相）接到DJK03的“外接220V”端。

3.按下“启动”按钮, 打开DJK03的电源开关, 这时挂件中所有触发电路都开始工作。

用数字存储示波器观察正弦波触发电路各观察点的电压波形。

4.同时观察同步电压和“TP1”点的电压波形, 了解“TP1”波形形成的原因；观察“TP1”、“TP2”点的电压波形, 了解锯齿波宽度和“TP1”点电压波形的关系；调节电位器RP1, 观测“TP2”点锯齿波斜率的变化；观察“TP3”－“TP6”点和输出电压的波形, 记下各波形的幅值和宽度, 并比较“TP3”点电压和“TP6”点电压的对应关系。

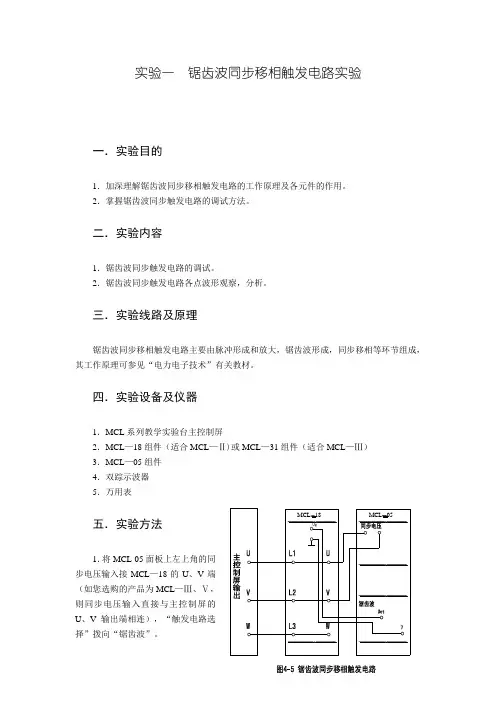

实验一锯齿波同步移相触发电路实验一．实验目的1．加深理解锯齿波同步移相触发电路的工作原理及各元件的作用。

2．掌握锯齿波同步触发电路的调试方法。

二．实验内容1．锯齿波同步触发电路的调试。

2．三相调压器逆时针调到底，合上主电路电源开关，调节主控制屏输出电压U uv =220v ，并打开MCL —05面板右下角的电源开关。

用示波器观察各观察孔的电压波形，示波器的地线接于“7”端。

注：如您选购的产品为MCL —Ⅲ、Ⅴ，无三相调压器，直接合上主电源。

以下均同同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。

观察“3”~“5”孔波形及输出电压U G1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U 3与U 5的对应关系。

3．调节脉冲移相范围将MCL —18的“G ”输出电压调至0V ，即将控制电压Uct 调至零，用示波器观察U 2电压（即“2”孔）及U5的波形，调节偏移电压Ub （即调RP ），使α=180O ，其波形如图4-4所示。

调节MCL —18的给定电位器RP1，增加Uct ，观察脉冲的移动情况，要求Uct=0时，α=180O ，Uct=Umax 时，α=30O ，以满足移相范围α=30O ~180O 的要求。

4．调节Uct ，使α=60O ，观察并记录U 1~U 5及输出脉冲电压U G1K1，U G2K2的波形，并标出其幅值与宽度。

用导线连接“K1”和“K3”端，用双踪示波器观察U G1K1和U G3K3的波形，调节电位器RP3，使U G1K1和U G3K3间隔1800。

六．实验报告1．整理，描绘实验中记录的各点波形，并标出幅值与宽度。

2．总结锯齿波同步触发电路移相范围的调试方法，移相范围的大小与哪些参数有关？3．如果要求Uct=0时，α=90O ，应如何调整？4．讨论分析其它实验现象。

图4-4 脉冲移相范围七．注意事项U U1．双踪示波器有两个探头，可以同时测量两个信号，但这两个探头的地线都与示波器的外壳相连接，所以两个探头的地线不能同时接在某一电路的不同两点上，否则将使这两点通过示波器发生电气短路。

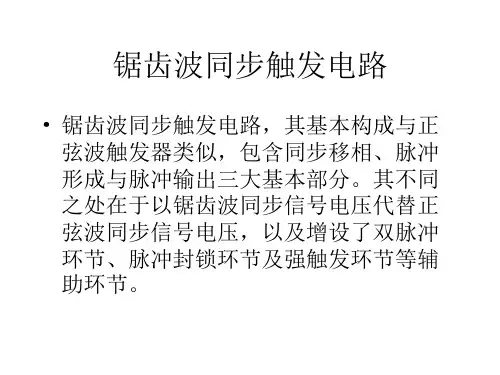

简述锯齿波同步触发电路的基本组成锯齿波同步触发电路是一种常见的电子电路，用于控制电路中的开关元件（例如晶体管、继电器等）的开关时间。

它的基本组成包括锯齿波发生器、比较器和触发器。

首先，我们来看锯齿波发生器。

锯齿波发生器是一种产生周期性锯齿波信号的电路，常见的实现方式是通过电容充放电的过程来实现周期性变化。

当电容充电到一定电压时，触发电路会将电容放电，并重新开始充电过程，从而形成周期性的锯齿波信号。

锯齿波发生器的频率和幅度可以根据实际需求进行调节。

接下来是比较器。

比较器作为锯齿波同步触发电路的核心部件，其作用是将输入的信号与参考电平进行比较，并输出高电平或低电平的触发信号。

在锯齿波同步触发电路中，比较器起到了实现电路控制的关键作用。

最后是触发器。

触发器是一种存储器件，它可以保持输入信号的状态，直到接收到触发信号后才发生变化。

在锯齿波同步触发电路中，触发器用于将比较器输出的触发信号转换为电路中开关元件的触发信号。

触发器的种类有很多，常用的有D触发器、JK触发器等。

锯齿波同步触发电路的工作原理如下：首先，锯齿波发生器产生一段连续的锯齿波信号。

该信号通过比较器与参考电平进行比较，比较器根据比较结果输出相应的触发信号。

触发信号经过触发器的处理后，产生开关元件的触发信号，从而控制其开关时间。

锯齿波同步触发电路在电子电路控制中具有广泛的应用。

例如，它可以用于PWM调制、定时器、频率测量和脉冲宽度测量等方面。

通过合理选择锯齿波发生器的频率和参考电平，可以实现对控制电路的精确控制。

同时，触发器的使用也保证了电路的稳定性和可靠性。

在实际应用中，我们需要注意一些问题。

首先，锯齿波发生器的输出信号必须与触发器的工作电平相匹配，否则可能导致不可预测的结果。

另外，触发器的触发信号需要确保足够宽和稳定，以保证开关元件的正常工作。

综上所述，锯齿波同步触发电路是一种在电子电路控制中常用的电路，通过锯齿波发生器、比较器和触发器的相互配合，实现对开关元件的精确控制。

实验一锯齿波同步移相触发电路锯齿波同步移相触发电路可以用于控制交流电源的电压、电流、功率，通过对电压进行调整，可以实现互感器的接口对靠近完美的匹配，保证改进系统的响应倍率与稳态误差。

本实验采用Intersil公司的ICL8038作为电路的核心元件，利用其输出的锯齿波信号为基准信号，通过电容的充放电来控制相位移动，从而实现同步移相效果。

1. 实验原理1.1 ICL8038简介ICL8038是一个集成了三角波发生器、正弦波发生器、方波发生器、同步移相、调制等多种功能于一身的高性能集成电路。

它的主要用途是作为信号发生器和调制器，可广泛应用于精密测试设备、声音设备、电子管组成音频系统等领域。

1.2 同步移相同步移相是指在同一时刻对多种波形进行相位移动，使它们能够按照特定的规律呈现出合成波形，用于多路信号输入、混频器等电路中。

在此实验中，通过电容的充放电来控制相位，从而实现同步移相效果。

2. 实验电路实验电路图如下：其中，U1为ICL8038，C1为3.3μF电容器，C2为0.01μF电容器，R1为22kΩ电阻，R2为50kΩ电阻，R3为100kΩ电阻，P1为可调电位器，D1为1N4148二极管，V1为12V 交流电源。

3. 实验步骤3.1 按照电路图连接电路。

3.2 调节可调电位器P1，使输出的锯齿波信号的频率为1kHz左右。

3.3 将示波器探头分别接到U1的引脚3（VCO）和引脚5（SYNC IN）上，观察锯齿波的变化。

3.4 调节可调电位器P1，观察SYNC OUT引脚上的输出波形，当SYNC OUT的两个锯齿波相位差为180°时，可调电位器P1的位置即为同步移相的最佳位置。

3.6 调节电路参数，观察波形的变化。

4. 实验结果经过调节实验电路，可以得到如图4所示的同步移相输出波形：图4 同步移相输出波形从图5中可以看出，当电容器C1的值较小时，同步移相输出波形的变化比较明显，而当电容器C1的值较大时，同步移相输出波形的变化比较平滑。
