第三章传动零部件装配

提高传动轴动平衡精度的方法提高传动轴动平衡精度的方法随着机械制造技术的不断发展，传动轴作为一种重要的机械零部件，在各种机械设备中得到了广泛应用。

在传动轴的使用过程中，由于各种因素的影响，可能会导致传动轴出现不平衡的情况，进而影响机械设备的使用效果。

因此，提高传动轴动平衡精度是一项非常重要的工作。

本文就提高传动轴动平衡精度的方法进行探讨。

第一章传动轴动平衡精度的概述传动轴的动平衡精度是指在轴的自转或受到外部作用时，轴旋转的重心与轴心的距离偏差，即轴的不平衡量。

传动轴的动平衡精度对机械设备的运行效率、质量以及寿命等方面都有着重要的影响。

因此，提高传动轴动平衡精度是保证机械设备正常运行的必要条件之一。

第二章传动轴动平衡精度提高的原理传动轴动平衡精度的提高可以通过降低轴的不平衡量来实现。

因此需要对传动轴的不平衡原因进行深入研究。

一般来说，轴的不平衡是由于轴本身的制造误差、装配误差、外部作用力等多种因素造成的。

轴的制造误差主要包括轴的直径、长度、曲率等方面的误差；装配误差包括轴的安装位置、安装角度、安装力矩等方面的误差；外部作用力包括轴的受力、压力、温度、润滑等方面的作用。

因此，提高传动轴动平衡精度需要从这些方面入手，采取相应的措施进行改进。

第三章传动轴动平衡精度提高的基本方法1.传动轴的制造通过提高轴的加工精度，减少轴的制造误差，可以有效地降低轴的不平衡量。

具体而言，要注意轴的直径、长度、曲率等方面的精度掌握，采用精度更高的加工设备和工艺技术，进行精细加工。

同时，在加工过程中要保证轴的工艺参数的合理性，防止轴的加热、弯曲等不良现象。

2.传动轴的装配在轴的装配过程中，要保证装配的精度，防止装配误差的发生。

具体而言，要注意轴的安装位置、安装角度、安装力矩等方面的控制，采用可调节的装配夹具和预紧装置，提高轴的装配精度。

3.传动轴的平衡矫正通过对轴的平衡矫正，可以有效地降低轴的不平衡量。

具体而言，要进行轴的静平衡、动平衡测量，找出轴的不平衡量及其原因，采取合适的矫正方法进行调整。

简述齿轮传动机构的装配技术要求
齿轮传动机构的装配技术要求是指对机构和齿轮进行精确安装和定位，也就是把传动机构内部的元件正确地连接在一起，以求达到传动机构
的正常运行的要求。

主要包括：
（一）机构的选择与安装
1. 选择适当的传动机构，要确保机构的型号、材料、尺寸与运行条件
符合机构设计的要求。

2. 将传动机构安装在安装平台上，确保机构的安装高度、方向和间隙
符合机构设计的要求。

（二）齿轮安装
1. 齿轮与轴心的距离，要尽可能保持齿轮中心线关于轴心的垂直度，
确保齿轮45°交错安装。

2. 根据设计要求确定齿轮的位置，并将其固定到轴上，一般可以采用
丝杆或销钉等方法。

（三）整机定位和调节
1. 根据机构设计要求，选择合适的定位支撑或气垫调节装置，以确保传动机构的运行稳定，同时也能提高机构的使用寿命。

2. 可以根据传动机构的不同驱动方式来调整传动机构的性能参数，达到高效运转的要求。

（四）调试与检测
1. 通过运转空载测试，确认传动机构中各个零部件在运行时没有卡死现象。

2. 通过测功机试验，根据行程及安装精度来评估传动机构的质量。

3. 通过测试传动机构的力学特性，包括空载时的力矩，输出轴的转速等，来检验机构的装配质量。

以上是对齿轮传动机构装配技术要求的总结，正确的安装及精确的装配是传动机构能够顺利运行的前提，选择合适的安装方法，认真按照要求，准确保证传动机构装配的整体性能，才能保证传动机构的正常运行。

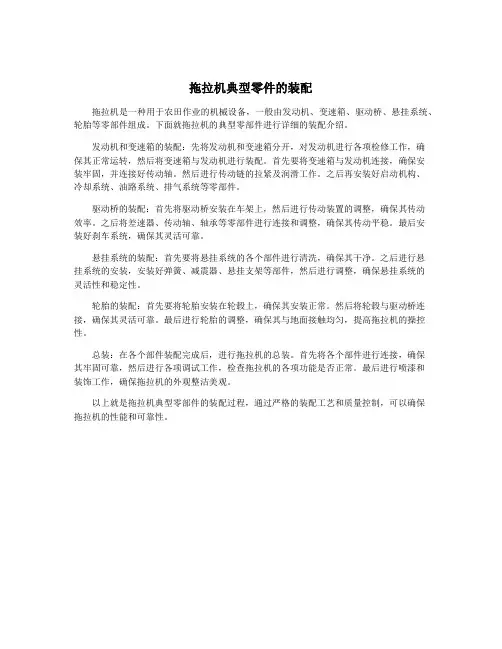

拖拉机典型零件的装配
拖拉机是一种用于农田作业的机械设备，一般由发动机、变速箱、驱动桥、悬挂系统、轮胎等零部件组成。

下面就拖拉机的典型零部件进行详细的装配介绍。

发动机和变速箱的装配：先将发动机和变速箱分开，对发动机进行各项检修工作，确
保其正常运转，然后将变速箱与发动机进行装配。

首先要将变速箱与发动机连接，确保安
装牢固，并连接好传动轴。

然后进行传动链的拉紧及润滑工作。

之后再安装好启动机构、
冷却系统、油路系统、排气系统等零部件。

驱动桥的装配：首先将驱动桥安装在车架上，然后进行传动装置的调整，确保其传动
效率。

之后将差速器、传动轴、轴承等零部件进行连接和调整，确保其传动平稳。

最后安
装好刹车系统，确保其灵活可靠。

悬挂系统的装配：首先要将悬挂系统的各个部件进行清洗，确保其干净。

之后进行悬
挂系统的安装，安装好弹簧、减震器、悬挂支架等部件，然后进行调整，确保悬挂系统的
灵活性和稳定性。

轮胎的装配：首先要将轮胎安装在轮毂上，确保其安装正常。

然后将轮毂与驱动桥连接，确保其灵活可靠。

最后进行轮胎的调整，确保其与地面接触均匀，提高拖拉机的操控性。

总装：在各个部件装配完成后，进行拖拉机的总装。

首先将各个部件进行连接，确保
其牢固可靠，然后进行各项调试工作，检查拖拉机的各项功能是否正常。

最后进行喷漆和
装饰工作，确保拖拉机的外观整洁美观。

以上就是拖拉机典型零部件的装配过程，通过严格的装配工艺和质量控制，可以确保
拖拉机的性能和可靠性。

齿轮传动装配的技术要求齿轮传动装配的技术要求齿轮传动是机械传动中常用的一种方式，其具有结构简单、可靠性高、传动效率高等优点。

在齿轮传动装配过程中，需要严格遵守一定的技术要求，以确保齿轮传动的正常运转。

一、材料选择在进行齿轮传动装配之前，需要对材料进行选择。

通常情况下，齿轮制造采用的是高强度合金钢或铸钢材料。

在选择材料时需要考虑到其机械性能和化学成分等因素。

同时还需要对材料进行热处理，以提高其硬度和强度。

二、加工精度在进行齿轮加工时，需要保证加工精度。

这是因为齿轮的几何形状和尺寸对于传递扭矩和运转稳定性有着至关重要的作用。

因此，在加工过程中需要严格控制误差，并采取相应的措施来保证精度。

三、装配前准备工作在进行齿轮传动装配之前，需要做好充分的准备工作。

首先需要对各个零部件进行检查，以确保其符合要求。

同时还需要对齿轮的外观和尺寸进行检查，以避免装配时出现问题。

四、齿轮传动的装配在进行齿轮传动的装配时，需要注意以下几点：1. 清洁工作：在进行装配之前，需要对各个零部件进行清洁。

这是因为灰尘和杂质等会影响齿轮传动的运转稳定性。

2. 润滑工作：在进行齿轮传动的装配时，需要对各个零部件进行润滑。

这是因为润滑能够减少磨损和摩擦，并提高传动效率。

3. 对位工作：在进行齿轮传动的装配时，需要保证各个零部件之间的对位精度。

这是因为对位精度会直接影响到齿轮传动的运转稳定性和寿命。

4. 螺栓紧固工作：在进行齿轮传动的装配时，需要对螺栓进行正确紧固。

这是因为螺栓松动会导致齿轮传动产生噪声或者失效。

五、试运转在完成齿轮传动的装配之后，需要进行试运转。

这是因为试运转能够检查齿轮传动是否正常运转，并及时发现问题。

在试运转过程中，需要注意以下几点：1. 检查噪声：在试运转过程中，需要检查齿轮传动是否产生异常噪声。

如果出现异常噪声，需要及时排查问题。

2. 检查温度：在试运转过程中，需要检查齿轮传动的温度是否正常。

如果温度过高或者过低，需要及时调整。

装配的名词解释装配是指通过将零部件组合在一起，形成一个完整的产品或系统的过程。

在制造业中，装配通常作为一个关键的生产环节，涉及到从简单零部件到复杂设备的组装和调试。

本文将对装配的概念、分类、过程和应用进行解释和剖析。

概念解释：装配是将多个零部件组合在一起，形成一个整体的过程。

在制造业中，零部件通过装配过程被组合为完整的产品或系统。

换句话说，装配是将独立的零部件转变为一个有用和可以运转的实体。

分类：装配可以分为多种不同类型，根据不同的分类方式可以有不同的装配过程和要求。

以下是几种常见的装配分类：1. 机械装配：指将各种机械零部件组装在一起，形成一个机械结构。

例如，将齿轮、轴承和齿轮箱组装在一起，形成一个完整的传动系统。

2. 电子装配：指将各种电子元件组装在一起，形成一个电子设备或电路板。

例如，将电阻、电容和晶体管组装在一起，形成一个电子控制器。

3. 汽车装配：指将汽车零部件组装在一起，形成一个整车。

例如，将发动机、底盘和车身组装在一起，形成一辆完整的汽车。

4. 家具装配：指将各种家具零部件组装在一起，形成一个家具产品。

例如，将木板、螺丝和五金配件组装在一起，形成一套家具。

过程：装配包括以下几个关键步骤：1. 零部件加工：在装配过程之前，零部件通常需要进行加工。

加工过程包括切割、冲压、焊接、铣削等操作，以使零部件达到所需的尺寸和形状。

2. 零部件准备：在装配之前，需要对零部件进行清洁和检查，确保其没有缺陷和污垢。

有时还需要对零部件进行涂层或涂漆处理。

3. 组装：组装是将零部件按照一定的顺序和方法组合在一起的过程。

组装可以通过手工进行，也可以借助机械设备和自动化系统进行。

在组装过程中，可能需要使用螺丝、螺栓、焊接或粘合等方式来固定零部件。

4. 调试和测试：在装配完成后，需要对产品进行调试和测试，以确保其工作正常和符合设计要求。

这可以涉及到电气测试、力学测试、功能测试等多个方面。

应用：装配在各个领域都有广泛的应用。

机电设备维修教学大纲适用专业： 1.机电技术专业(2+1年制中级工) 54学时2.机电技术专业(3+1年制高级工)90、108学时一、说明1．课程的性质和内容本课程是机电技术专业的专业技术理论课。

要紧教学内容包括：机械零部件装配差不多知识、联接零部件的装配、传动零部件的装配、轴承和密封件的装配、机电设备安装、机电设备治理、修理差不多知识、典型零部件的修理、设备电气修理、典型机电设备故障诊断与检测等。

2．课程的任务和要求本课程的任务是使学生把握机械设备的装配、机电设备的安装、设备治理爱护和设备修理的差不多知识和差不多技能,具有安排任务与解决现场问题能力,具有高度的责任心，良好的环保意识、质量意识、安全意识。

通过本课程的学习，学生应达到下列差不多要求：（1）熟悉机电设备安装与修理相关职业标准。

（2）深入明白得设备的拆卸与装配原则，能进行典型零部件的装配。

（3）把握机电设备的安装、设备治理爱护的工艺和技能。

（4）了解设备老化、失效、故障、修理等方面的差不多概念、内容，对设备修理与故障诊断有较完整地认识。

（5）了解传统的和现代的要紧的故障诊断技术和方法，能正确运用故障诊断参数和标准等对实际故障问题进行定性分析和诊断。

（6）熟悉机械零件的各种修复方法，具有典型零部件修理能力。

（7）了解设备精度检验中常用的工具，能正确进行常用设备的精度检验。

（8）具有典型机电设备的故障检测与诊断能力。

3．教学中应注意的问题（1）重点知识点的讲解（2）关于抽象的概念化知识点的形象化以便于明白得（3）理论讲解与实际应用的结合（4）注重培养学生的自行分析问题及解决问题的能力4．本大纲制定人：王艳春制定时刻：2011 年 3 月 25 日二、学时分配表三、教学要求、内容一机械零部件装配差不多知识教学要求1．了解装配工艺规程、生产类型、装配精度和装配方法2．把握装配时零件的清理和清洗、旋转件的平稳、机电设备几何精度的检验方法教学内容（一）装配概述（二）机电设备几何精度的检验二联接零部件的装配教学要求1．了解螺纹联接的装配工艺2．把握键联接的装配、销联接的装配、销联接的装配、过盈联接的装配装配时零件的清理和清洗、旋转件的平稳、机电设备几何精度的检验方法教学内容（一）螺纹联接的装配工艺（二）键联接的装配（三）销联接的装配（四）过盈联接的装配三传动零部件的装配教学要求1．了解传动机构的装配工艺2．把握丝杠螺母传动机构的、联轴器的装配教学内容（一）传动机构的装配工艺（二）传动机构的装配（三）联轴器的装配四轴承和密封件的装配教学要求1．了解轴承的装配工艺2．把握轴承、密封装置的装配教学内容（一）滚动轴承的装配（二）滑动轴承的装配工艺（三）密封装置的装配五机电设备安装教学要求1．了解机械安装前的预备工作、机电设备基础的验收标准2．明白得二次灌浆的概念3.把握一样机器基础的设计运算和试运转的步骤教学内容（一）机械安装前的预备工作（二）机械的开箱检查（三）机电设备基础的验收（四）一样机器基础的设计运算（五）机械的安装（六）二次灌浆（七）试运转六机电设备治理教学要求1．了解设备治理的概念，设备的使用、爱护、润滑和检修治理2．了解备件治理方法3. 把握设备的故障与事故治理以及更新和改造相关知识教学内容（一）设备治理概述（二）设备的使用（三）设备的爱护（四）设备润滑（五）设备检修治理（六）备件治理（七）设备的故障与事故治理（八）设备的更新和改造七修理差不多知识教学要求1．了解机械零件失效的形式2．把握机械设备状态监测和故障诊断方法3. 把握机电设备的拆卸清洗和机械零件的修复技术教学内容（一）机械零件失效的形式（二）机械设备状态监测和故障诊断（三）机电设备的拆卸清洗（四）机械零件的修复技术八典型零部件的修理教学要求1．了解典型零部件的修理方法2．把握典型零部件的修理技能教学内容（一）轴类部件的修理（二）箱体轴承孔的修理（三）轴承的修理（四）丝杠螺母机构的修理（五）齿轮的修理（六）导轨的修复（七）零件修复实例九设备电气修理教学要求1．了解机械设备电气故障常见诊断方法2．把握机械设备电气故障的检修步骤教学内容（一）机械设备电气故障常见诊断方法（二）机械设备电气故障的检修步骤十一般机床修理教学要求1．了解一般机床的差不多结构和修理工艺2．把握一般机床修理差不多技能3. 了解蜗杆减速器的装配工艺教学内容（一）万能铣床的修理（二）卧式车床拆装（三）蜗杆减速器的装配十一汽车故障检测与诊断简介教学要求1．了解汽车的构造与原理2．了解汽车故障检测与诊断差不多知识教学内容（一）汽车构造概述1.汽车基础知识2.汽车总体构造3.发动机总体构造与拆卸4. 底盘构造与拆卸5.汽车车身与电气设备（二）汽车故障检测与诊断方法简介四、教学建议1．本课程的教学重点是机械设备的装配、安装和修理，难点是设备修理。

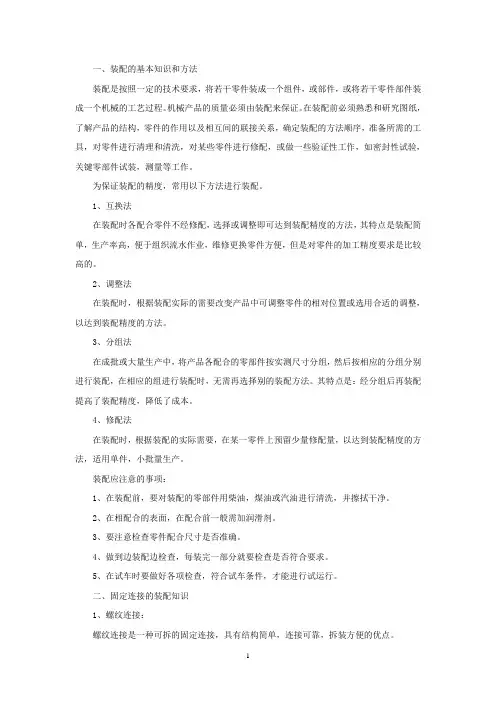

一、装配的基本知识和方法装配是按照一定的技术要求，将若干零件装成一个组件，或部件，或将若干零件部件装成一个机械的工艺过程。

机械产品的质量必须由装配来保证。

在装配前必须熟悉和研究图纸，了解产品的结构，零件的作用以及相互间的联接关系，确定装配的方法顺序，准备所需的工具，对零件进行清理和清洗，对某些零件进行修配，或做一些验证性工作，如密封性试验，关键零部件试装，测量等工作。

为保证装配的精度，常用以下方法进行装配。

1、互换法在装配时各配合零件不经修配，选择或调整即可达到装配精度的方法，其特点是装配简单，生产率高，便于组织流水作业，维修更换零件方便，但是对零件的加工精度要求是比较高的。

2、调整法在装配时，根据装配实际的需要改变产品中可调整零件的相对位置或选用合适的调整，以达到装配精度的方法。

3、分组法在成批或大量生产中，将产品各配合的零部件按实测尺寸分组，然后按相应的分组分别进行装配，在相应的组进行装配时，无需再选择别的装配方法。

其特点是：经分组后再装配提高了装配精度，降低了成本。

4、修配法在装配时，根据装配的实际需要，在某一零件上预留少量修配量，以达到装配精度的方法，适用单件，小批量生产。

装配应注意的事项：1、在装配前，要对装配的零部件用柴油，煤油或汽油进行清洗，并擦拭干净。

2、在相配合的表面，在配合前一般需加润滑剂。

3、要注意检查零件配合尺寸是否准确。

4、做到边装配边检查，每装完一部分就要检查是否符合要求。

5、在试车时要做好各项检查，符合试车条件，才能进行试运行。

二、固定连接的装配知识1、螺纹连接：螺纹连接是一种可拆的固定连接，具有结构简单，连接可靠，拆装方便的优点。

（1）、螺纹连接的预紧螺纹连接的目的是为了紧固可靠，必须保证螺纹之间具有一定的摩擦力矩，是有旋加拧紧力矩后产生的，也就是螺纹之间产生了一定的预紧力，这个力矩一般由装配者按经验控制，重要连接由设计确定。

（2）、螺纹连接的装配与防松一般旋紧后，再用扳手按顺序分2-3次旋紧，法兰端盖等螺纹应按对角轮流旋紧。

传动装配注意事项有
1. 传动装配前要确保所有零部件处于良好的状态，如齿轮、链条、轴承等不可有磨损或损坏情况。

2. 在装配之前，应该对所有的传动装置进行清洗和润滑。

可以使用相应的清洗剂清洗传动装置，并使用适当的润滑剂对润滑部位进行润滑。

3. 在装配过程中，要注意传动装置的对中和定位。

确保所有的零部件都能正确的定位和连接，避免装配出现误差。

4. 各个零部件之间必须正确配合，如齿轮与齿轮之间的配合间隙应符合设计要求。

5. 在装配过程中，要使用适当的工具和设备，以确保装配质量和安全性。

必要时可以使用专用工具或设备，如拧紧扳手、千斤顶等。

6. 装配时要注意安全，避免发生意外事故。

在使用工具和设备时，要严格按照使用说明书和操作规程进行操作。

7. 在装配完成后，要对传动装置进行测试和检查。

可以使用适当的方法和设备进行测试，并对装配的传动装置进行检查，确保其正常工作和使用。

8. 如果在测试和检查过程中发现问题，应及时进行修复和调整，确保传动装置的正常工作和使用。

9. 在装配完成后，要对传动装置进行保养和维护。

定期检查和更换润滑油、清洁零部件、维修和更换磨损或损坏的部件，以延长传动装置的使用寿命和提高工作效率。

目录第一章传动装置的总体设计一、电动机选择1。

选择电动机的类型2.选择电动机的功率3。

选择电动机的转速4.选择电动机的型号二、计算总传动比和分配各级传动比三、计算传动装置的运动和动力参数1.各轴转速2.各轴功率3。

各轴转矩4。

运动和动力参数列表第二章传动零件的设计一、减速器箱体外传动零件设计1.带传动设计二、减速器箱体内传动零件设计1。

高速级齿轮传动设计2。

低速级齿轮传动设计三、选择联轴器类型和型号1.选择联轴器类型2.选择联轴器型号第三章装配图设计一、装配图设计的第一阶段1。

装配图的设计准备2。

减速器的结构尺寸3。

减速器装配草图设计第一阶段二、装配图设计的第二阶段1。

中间轴的设计2.高速轴的设计3。

低速轴的设计三、装配图设计的第三阶段1。

传动零件的结构设计2。

滚动轴承的润滑与密封四、装配图设计的第四阶段1。

箱体的结构设计2。

减速器附件的设计3。

画正式装配图第四章零件工作图设计一、零件工作图的内容二、轴零件工作图设计三、齿轮零件工作图设计第五章注意事项一、设计时注意事项二、使用时注意事项第六章设计计算说明书编写第一章传动装置总体设计一、电动机选择1.选择电动机的类型电动机有直流电动机和交流电动机。

直流电动机需要直流电源，结构复杂,价格较高；当交流电动机能满足工作要求时,一般不采用直流电动机，工程上大都采用三相交流电源,如无特殊要求应采用三相交流电动机.交流电动机又分为异步电动机和同步电动机,异步电动机又分为笼型和绕线型，一般常用的是Y系列全封闭自扇冷式笼型三相异步电动机，它具有防止灰尘、铁屑或其他杂物侵入电动机内部的特点，适用于没有特殊要求的机械上，如机床、运输机、搅拌机等。

所以选择Y系列三相异步电动机。

2.选择电动机的功率电动机的功率用额定功率P ed表示，所选电动机的额定功率应等于或稍大于工作机所需的电动机输出功率P d。

功率小于工作要求则不能保证工作机正常工作,或使电动机长期过载,发热大而过早损坏；功率过大，则增加成本，且由于电动机不能满载运行，功率因素和效率较低，能量不能充分利用而造成浪费。

零部件装配及相关概念第一节、机器装配基本概念一、装配单元指机器中能进行独立装配的部分。

套件、组件、部件等都可称为装配单元。

零件：组成机器的最小单元，一般预先装成套件、组件、部件后才安装到机器上。

套件：在一个基准零件上装上一个或若干个零件，就构成一个套件。

它是最小装配单元。

为套件而进行的装配工作称为套装。

组件：在一个基准零件上装上若干个套件及零件，就构成一个组件。

为组件而进行的装配工作称为组装。

部件：在一个基准零件上装上若干个组件、套件及零件，就构成一个部件。

为形成部件而进行的装配工作称为部装。

总装：在一个基准零件上装上若干个部件、组件、套件及零件，并最终装配成机器。

称为总装。

二、装配单元系统图制订装配工艺规程时，表明产品零、部件间的相互装配关系和流程的示意图称为装配单元系统图。

为统一起见用方格表示，方格内标明该件的名称、编号和数量。

方格在系统图的位置标明装配顺序。

第二节、装配工艺规程的制定装配工艺规程是指导装配生产的主要技术文件，制定装配工艺规程是生产技术准备工作的主要内容之一。

装配工艺规程对保证装配质量、提高装配生产效率、缩短装配周期、减轻工人劳动强度、缩小装配占地面积、降低生产成本等都有重要的影响。

它取决于装配工艺规程制定的合理性，这就是制定装配工艺规程的目的。

一、制定装配工艺规程的基本原则和原始资料1、制定装配工艺规程的原则1）保证产品质量；延长产品的使用寿命2）合理安排装配顺序和工序，尽量减少手工劳动量，满足装配周期的要求；提高装配效率。

3）尽量减少装配占地面积，提高单位面积的生产率。

4）尽量降低装配成本。

2、制定装配工艺规程的原始资料1）产品的装配图和验收技术标准；2）产品的生产纲领；不同的生产纲领决定了生产类型，进而装配生产的组织形式、工艺方法、工艺过程的划分等等也不同。

3）生产条件；现有的技术力量、工艺装备生产面积，是否新建厂等等。

二、制定装配工艺规程的步骤1、研究产品的装配图及验收技术条件审核产品图样的完整性、正确性；分析产品的结构工艺性；审核产品装配的技术要求；分析和计算装配尺寸链。

拖拉机典型零件的装配拖拉机是农业生产中不可或缺的重要机械设备，而拖拉机典型的零件装配是整个拖拉机生产过程中的关键环节。

在工厂生产线上，经过数十个工序的加工和装配，才能最终将一台完整的拖拉机送到客户手中。

本文将重点介绍拖拉机典型零件的装配过程，以及在这一过程中需要注意的关键问题。

一、发动机的装配拖拉机的发动机是整个机器的心脏，直接决定了拖拉机的动力输出和工作效率。

发动机的装配通常是整个制造过程中的第一步，也是最为关键的一步。

首先需要将发动机的各个零部件按照装配工艺顺序进行预装，然后通过专业的装配设备将各个零部件进行组装。

在这一过程中，需要特别注意发动机内部零部件的清洁和保护，避免灰尘和杂质的进入，影响发动机的工作性能和寿命。

发动机的装配还需要严格控制各个零部件的紧固力和装配间隙，确保发动机在工作时能够稳定可靠地输出动力。

还需要对发动机进行全面的检测和调试，确保其在装配后能够正常工作，达到设计要求的性能指标。

二、传动系统的装配拖拉机的传动系统包括离合器、变速箱、传动轴等多个零部件，是拖拉机实现前进、倒档、换挡等功能的关键部件。

在传动系统的装配过程中，需要特别注意各个零部件的装配顺序和安装位置，确保传动系统的运转平稳可靠。

在传动系统的装配过程中，需要对离合器、变速箱等零部件进行润滑和密封处理，以减少摩擦和磨损，延长零部件的使用寿命。

还需要对传动系统的传动比进行严格控制和调试，确保拖拉机在不同工况下都能够保持合适的动力输出，提高拖拉机的适应性和作业效率。

在转向系统的装配过程中，还需要对转向系统进行严格的调试和测试，确保转向系统的动作灵敏、稳定。

对转向系统的润滑和密封也需要特别关注，以减少转向系统的磨损和故障，提高拖拉机的使用寿命。

拖拉机的液压系统是实现各种作业功能的重要部件，主要包括油箱、液压泵、液压阀等。

在液压系统的装配过程中，需要特别关注各个零部件的密封性和连接方式，确保液压系统的正常工作和油液不泄漏。

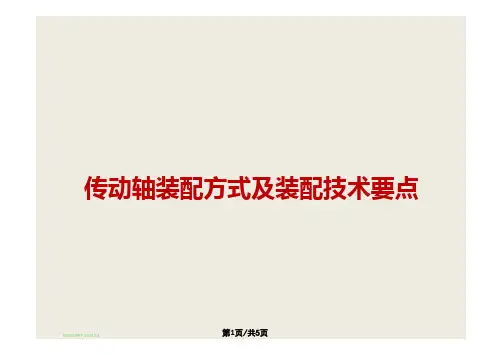

传动轴装配方法传动轴是一种用于传递动力和扭矩的机械装置，广泛应用于各种车辆和机械设备中。

正确的传动轴装配方法对于确保传动轴的正常运转和延长使用寿命非常重要。

本文将介绍传动轴的装配方法，包括准备工作、装配过程和注意事项。

一、准备工作1. 确认传动轴的规格和型号，根据车辆或机械设备的要求选择合适的传动轴。

2. 清洁传动轴和相关零部件，确保其表面干净，无油污和杂质。

3. 准备所需的工具和设备，如扳手、橡胶锤、润滑脂等。

二、装配过程1. 将传动轴插入传动轴孔中，确保插入深度符合要求。

轴与孔的连接方式有多种，如键槽连接、花键连接等，根据具体情况选择合适的连接方式。

2. 使用扳手和橡胶锤等工具，轻轻敲击传动轴，使其顺利插入到位。

在敲击过程中要注意力度适中，以免损坏轴或孔。

3. 检查传动轴的安装位置，确保轴与相邻零部件的间隙符合要求，避免过紧或过松。

4. 如有需要，涂抹适量的润滑脂在传动轴和相邻零部件的接触面上，以减少摩擦和磨损。

5. 确保传动轴的两端连接牢固，如有需要，使用螺栓或螺母进行固定。

三、注意事项1. 在装配传动轴之前，要仔细检查传动轴和相关零部件的表面是否有损坏或磨损。

如有问题，应及时更换或修复。

2. 在装配过程中，要注意传动轴的方向和位置，确保正确安装，避免出现反向安装或位置错位的情况。

3. 在传动轴装配完成后，要进行必要的调整和检查，确保轴的运转平稳和无异常声音。

4. 定期检查传动轴的紧固件是否松动，如有松动应及时拧紧。

5. 严禁将传动轴装配在不符合要求的孔或零部件上，以免影响传动轴的正常工作和安全性。

6. 在装配传动轴时，应注意保持工作场所的整洁和安全，避免发生意外事故。

传动轴的装配方法包括准备工作、装配过程和注意事项。

正确的装配方法能够确保传动轴的正常工作和延长使用寿命，提高车辆或机械设备的性能和可靠性。

在进行传动轴装配时，我们应严格按照规范进行操作，注意细节，确保装配质量和安全性。

只有这样，才能保证传动轴的正常运转和良好的工作效果。

JET SUN 吉林省金沙数控机床股份有限公司JET SUN—2018数控设备装配技术规范（机械装配）版本JX-1.0目录第一章前言 (3)1. 目的 (3)2. 范围 (3)3. 作业前准备 (3)4. 基本规范 (3)第二章连接方法规范 (4)1、螺栓连接 (4)2、键连接 (5)3、销连接 (5)4、热装配 (6)5、密封装配 (6)第三章传动部件装配 (6)1、链轮链条的装配 (6)2、齿轮的装配 (7)3、同步带的装配 (7)4、电机、减速器的装配 (7)5、皮带轮、皮带装配规范 (7)第四章精密部件装配 (8)1、导轨的装配规范 (8)2、丝杠的装配规范 (8)3、滚动轴承的装配规范 (8)第五章防护、液压、气动件装配规范 (9)1、防护的装配规范 (9)2、液压元件装配规范 (9)3、气动元件的装配 (9)第六章装配检查工作 (10)第一章前言1.目的1.1. 使公司产品的机械装配符合公司的质量方针和质量目标。

1.2. 使本公司产品的机械装配符合行业标准。

1.3. 使公司装配人员在进行机械装配作业时有章可循。

1.4. 使公司装配人员工作效率得以提高。

2.范围2.1. 本技术规范适合于公司从事机械装配作业之员工或售后维修人员。

3.作业前准备3.1. 作业资料：包括装配动画、部件装配图、零件图、精度记录表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。

3.2. 作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。

3.3. 装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序。

3.4. 装配前应了解设备的结构、装配技术和工艺要求。

4.基本规范4.1. 机械装配应严格按照工艺部提供的装配动画、装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件，严禁出现零部件漏装现象。
