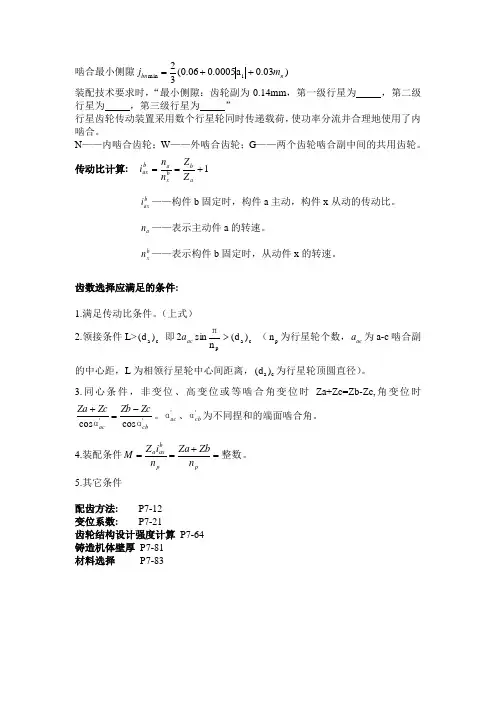

啮合最小侧隙)03.0a 0005.006.0(32i min n bn m j ++=装配技术要求时，“最小侧隙：齿轮副为0.14mm ，第一级行星为 ，第二级行星为 ，第三级行星为 ”行星齿轮传动装置采用数个行星轮同时传递载荷，使功率分流并合理地使用了内啮合。
N ——内啮合齿轮；W ——外啮合齿轮；G ——两个齿轮啮合副中间的共用齿轮。
传动比计算: 1+==ab b x a b ax Z Z n n i b axi ——构件b 固定时，构件a 主动，构件x 从动的传动比。
a n ——表示主动件a 的转速。
b xn ——表示构件b 固定时，从动件x 的转速。
齿数选择应满足的条件:1.满足传动比条件。
（上式）2.领接条件L>c a )d ( 即c a p)d (n sin 2>πac a （p n 为行星轮个数，ac a 为a-c 啮合副的中心距，L 为相领行星轮中心间距离，c a )d (为行星轮顶圆直径）。
3.同心条件，非变位、高变位或等啮合角变位时Za+Zc=Zb-Zc,角变位时''c o s c o s cbac Zc Zb Zc Za αα-=+。
'ac α、'cb α为不同捏和的端面啮合角。
4.装配条件整数=+==pp b ax a n Zb Za n i Z M 。
5.其它条件配齿方法: P7-12变位系数: P7-21齿轮结构设计强度计算 P7-64铸造机体壁厚 P7-81材料选择 P7-83行星齿轮传动受力分析名义扭矩 T=9550 P/n名义切向力 Ft=2000T/d径向力 βααc o st a n t a n n t t t r F F F == βtan x t F F =tcos cos αβb t bn F F = b b bn F F βcos t =(、β、α代替式中的α、β、α对于角变位时ααααββ’‘‘n t n t b n t ,,0====)Tx Zb Za Zb Tb Tx Zb Za Za Ta +-=+-= ap ta d n Ta F )(2000= ta F 为中心轮与行星轮啮合时的切向力行星轮轴承设计计算公式见P7-79 应用实例见P7-123()222w t F F F += 作用在轴承上总的径向力 2301000⎪⎭⎫ ⎝⎛=x w n Ga F π 行星轮离心力 N G 行星轮质量 Kga 中心距 mmx n 行星架转速 r/min。
行星齿轮减速器装配条件
行星齿轮减速器是一种常见的工业传动装置，其装配条件对于其性能和使用寿命具有重要影响。
在装配行星齿轮减速器时，需要考虑以下几个方面的条件：
1. 清洁条件，在装配行星齿轮减速器之前，必须确保所有零部件表面清洁，无油污、金属屑等杂质，以免影响装配质量和使用寿命。
2. 润滑条件，装配行星齿轮减速器时，需要在零部件表面涂抹适量的润滑脂或润滑油，以减少装配时的摩擦和磨损，确保装配质量和运行平稳。
3. 对中条件，行星齿轮减速器的各个零部件在装配时需要进行精确的对中，确保齿轮啮合的精度和平衡性，避免因不良对中导致的噪音、振动和过早磨损。
4. 拧紧力矩条件，在装配行星齿轮减速器时，需要根据相关的拧紧力矩标准，确保螺栓、螺母等连接件的紧固力合适，避免因过紧或过松而导致的故障。
5. 精度条件，装配行星齿轮减速器时，需要保证各个零部件的
加工精度和装配精度，确保行星齿轮减速器的传动精度和运行稳定性。
总的来说，行星齿轮减速器的装配条件包括清洁、润滑、对中、拧紧力矩和精度等多个方面，只有在严格按照这些条件进行装配，
才能保证行星齿轮减速器的性能和使用寿命。
