3.2——2. 墙身防潮
墙身防潮：在墙脚铺设防潮层，以防止土壤中 的水分由于毛细作用上升使建筑物 墙身受潮，提高建筑物的耐久性， 保持室内干燥、卫生。
墙身防潮层应在所有的内外墙中连续设置， 且按构造形式不同分为水平防潮层和垂直防潮 层两种。
防潮层的位置
❖ 当室内地面垫层为混凝土等密实材料时，防潮层设 在垫层厚度中间位置，一般低于室内地坪60mm；
砌筑承重空心砖墙一般采用竖孔的粘土多孔 砖，因此也称为多孔砖墙。
砌筑方式：全顺式、一顺一丁式和丁顺相间 式，DM型多孔砖一般多采用整砖顺砌的方式，上 下皮错开1/2砖。如出现不足一块空心砖的空隙， 用实心砖填砌(图3.7)。
砌筑空心砖墙应注意：
1）多孔砖的空洞应垂直于受压面。 2）灰缝应横平竖直，竖缝要刮浆适宜，不得出现 透明缝。 3）多空砖墙不够整块，多孔砖的部位应用七分砖 或普通烧结砖来补砌，不得用砍过的多孔砖来填 补。 4）砖柱和宽度小于1m的窗间墙，应选用整砖砌 筑，半砖应分散使用在受力较小的砌体中或墙心。
2.满足保温、隔热等热工方面的要求
外墙必须满足热工方面的要求。
❖ 严寒地区建筑物的外墙，应满足冬季保温要求，还应适 当兼顾夏季防热。
❖ 炎热地区建筑的外墙，则应满足夏季防热的要求，有适 当兼顾冬季保温要求。
严寒地区的建筑物，如外墙采用普通粘土砖墙，其厚度的 确定，往往是为了满足保温要求，如五层以下的住宅，240 毫米厚已能满足承重要求，但却满足不了保温要求。
4.满足其他方面的要求
①防火要求 1、选择燃烧性能和耐火极限符合防火规范规定的材料。 2、设置防火墙，防止火灾蔓延。 根据防火规范， 一、二级耐火等级建筑．防火墙最大间距为150m， 三级为100m，四级为60m。 ②防水防潮要求 选择良好的防水材料以及恰当的构造做法， 保证墙体的坚固耐久性，使室内有良好的卫生环境。 ③建筑工业化要求 建筑工业化的关键是墙体改革，提高机械化施工程度，提高工

• 半框架承重：房屋内部采用柱、梁组成的框架承重，四周 采用墙承重，由墙和柱共同承受水平承重构件传来的荷载， 优点是室内空间大，划分灵活，空间刚度好，但耗费钢材、 水泥较多，适用室内需要大空间的建筑，如大型商店、餐 厅等。
11
2020/6/1
四.建筑节能与墙体保温
建筑节能具体指在建筑物的规划、设计、新
沿建筑物短轴方向布置的墙称横墙；沿建筑物长轴方向布置的墙称 纵墙。
4
2020/6/1
(二)按受力情况分 墙体按受力情况的不同，分为承重墙和非承重墙。
承受其上部结构传来的荷载的墙体，称为承重墙； 不承受上部传来荷载的墙体，称为非承重墙。 非承重墙又分为隔墙、填充墙和幕墙。 1 隔墙是用来分隔建筑的内部空间的墙体，其自重由属于建筑物结构 支承系统的楼板或梁承担； 2 填充墙是填充在框架结构柱子和梁之间的墙体，因此也叫框架间墙， 可以是内墙或外墙； 3 幕墙一般是指悬挂于建筑物外部骨架外或楼板间的轻质外墙。
用节能型墙体材料及配套专用砂浆使墙体热工性
能等物理性能指标符合相应标准的建筑墙体保温
隔热系统。
12
2020/6/1
第二节 砖墙的构造
一．砖墙的基本构造 (一)砂浆 砂浆是砌体的粘结材料。它将砖块胶结成为整体，并将砖块之间的空隙填
平、密实，便于使上层砖块所承受的荷载能逐层均匀地传至下层砖块，保证砌 体的强度。 • 砌筑墙体的砂浆常用的有水泥砂浆、石灰砂浆和混合砂浆三种。 • 水泥砂浆由水泥、砂加水拌和而成。它属水硬性材料，强度高，较适合于砌筑 潮湿环境下的砌体。其常用配合比(重量比，水泥︰砂)为1︰2、1︰3等。 • 石灰砂浆由石灰膏、砂加水拌和而成。它属气硬性材料，强度不高，多用于砌 筑次要的民用建筑中地面以上的砌体。 • 混合砂浆由水泥、石灰膏、砂加水拌和而成。这种砂浆强度较高，和易性和保 水性较好(优于水泥砂浆)，常用于砌筑地面以上的砌体。其常用配合比(水泥︰ 石灰︰砂)为1︰1︰6、1︰1︰4等。 砂浆的强度等级分为： M2.5、M5.0、M7.5、M10、M15等5个等级。

装配式板材墙
二、墙体的设计要求 （一）满足强度和稳定性的要求 （二）满足保温、隔热等热工方面的要求 （三）满足隔声要求 （四）满足防火要求 （五）适应工业化生产的需要
二、墙体的设计要求 （一）足够的强度和稳定性
• ①强度要求 强度－是指墙体承受荷载的能力。 承重墙应有足够的强度来承受楼板及屋顶的竖 向荷载。 砖墙是脆性材料，变形能力小，因而对房屋的高 度及层数有一定的限制值。见下页[多层砖房总 高和层数表]
⑵ 纵墙承重方案： 楼板的两端搁置在纵墙上，横墙只起联系与围 护、分隔的作用。 优点： 平面布置灵活。 缺点： ① 空间刚度较差。 ② 外墙开窗受到一定限制。 ③ 较横墙承重方案，楼板的材料用量较多。 适用：开间较大不宜设置较多横墙的建筑，教室、 实验室、阅览室等学校建筑。
⑶ 纵横墙承重方案： 房间尺寸变化和要求较多时，结构方案有时可 根据需要来布置。 优点：①空间刚度较好。 ②平面布置，房间划分比较灵活。 （开间、进深变化较多）。 缺点：尺寸不一，使建筑构件类型增多。
2、空斗墙
【空斗墙】是用普通粘土砖组砌成的空 体墙。砖厚为一砖，砌筑方式常用一 眠一斗、一眠二斗或一眠多斗，每隔 一块斗砖必须砌1—2丁砖。 【眠砖】垂直于墙面的平砌砖。 【斗砖】平行于墙面的侧砌砖。 【丁砖】垂直于墙面的侧砌砖。
空斗墙自重轻，造价低， 可用作3层以下民用建筑的 承重墙，但以下情况不宜 采用：
房屋四周可采取散水或明沟排除雨水。 （1）明沟 屋面为有组织排水时在建筑物四周设排水沟（也可 设散水），将水有组织地导向集水井，然后流入排 水系统，这种做法称为明沟。当设有明沟时，檐口 滴水中心与明沟中心竖向对齐。
（2）散水 屋面为无组织排水时一般设散水。 坡度：3％～5％。 宽度：与屋顶的排水方式有关。对于有组织排水 ，散水宽度为600～1000mm，对于无组织排水 ，当不设明沟时，散水宽度比屋顶挑檐宽出 200mm。

砂浆强度
砂浆强度应符合设计要求，以 保证墙体的抗压和抗折强度。
03 砖柱的砌筑工艺
砖柱的砌筑材料
砖柱的砌筑材料主要包括红砖、灰砖、石材等，这些材料需要具备足够的强度和 耐久性，以确保砖柱的稳定性和安全性。
红砖和灰砖是最常见的砖柱砌筑材料，它们具有良好的抗压和抗拉强度，能够承 受较大的负荷。石材则具有更高的硬度和耐久性，常用于重要的建筑结构中。在 选择砌筑材料时，需要考虑其物理性能、化学成分以及与砂浆的相容性等因素。
加强质量检测等。
04 砖墙和砖柱的维护与保养
砖墙和砖柱的日常保养
保持清洁
定期清除砖墙和砖柱表面的污垢 、尘土和杂物，保持其外观整洁
。
防止侵蚀
避免砖墙和砖柱长时间暴露在雨水 和化学物质中，以防侵蚀和损坏。
定期检查
定期检查砖墙和砖柱是否有裂缝、 剥落或变形等现象，及时发现并处 理。
砖墙和砖柱的定期维护
的承载力和稳定性要求。
材料选择
选择合适的砖和砂浆等材料，确 保砌筑的质量和耐久性。
施工工艺
采用正确的施工工艺，确保砖墙 和砖柱的砌筑质量，避免出现裂
缝、渗漏等问题。
特殊环境下的砖墙和砖柱
高温环境
在高温环境下，应考虑砖墙和砖柱的耐火性能，使用耐火材料或 采取其他防火措施。
腐蚀环境
在腐蚀环境下，应选择具有抗腐蚀性能的砖和砂浆，或对砌筑材料 进行特殊处理，以延长砖墙和砖柱的使用寿命。
砖墙和砖柱的材料与特性
总结词
砖墙和砖柱的主要材料是粘土，经过高 温烧制而成，具有质轻、耐久、防火等 特性。
VS
详细描述
粘土是制作砖块的主要原料，经过挖掘、 粉碎、混合、成型、干燥、烧制等工艺流 程，最终制成各种类型的砖块。粘土的质 量和成分对砖块的性能有着重要影响。此 外，为了满足不同的建筑需求，还可以在 粘土中添加其他材料，如煤渣、矿渣等， 制成各种类型的复合砖。

25
§4. 2 砌体墙
砖墙
水平防潮层的做法 (a) 油毡防潮层 (b) 防水砂浆防潮层 (c) 防
水砂浆砌砖 (d) 细石混凝土防潮层
26
§4. 2 砌体墙
砖墙
2）垂直防潮层： 当相邻两房间之间室内地面有高差或
室内地坪低于室外地面时，应在墙身内 设置高低两道水平防潮层，并在靠土壤 一侧设置垂直防潮层。（如图所示）
27
§4. 2 砌体墙
砖墙
垂直防潮层的做法
做法:在需设垂直防 潮层的墙面先用水 泥砂浆抹面，刷上 冷底子油一道，再 刷热沥青两道；或 采用掺有防水剂的 砂浆抹面。
28 5
§4. 2 砌体墙
砖墙
3、散水与明沟 作用：防止室外地面水、墙面水及屋
檐水对墙基的侵蚀。 1）散水 沿建筑物外墙四周地面作倾斜坡面。 可用水泥砂浆、混凝土、砖、块石等

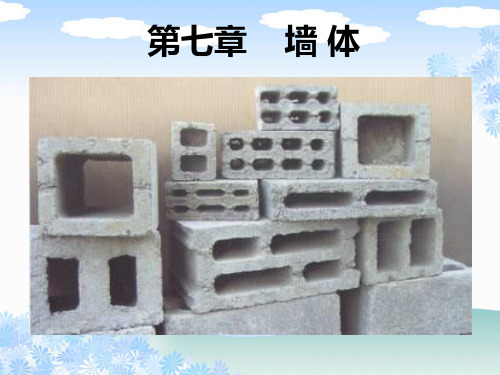

空心砌块的规格大小
48
§4. 2 砌体墙
砌块墙
二、砌块墙的排列与组合 砌块排列组合图一般有各层平面、内
外墙立面分块图。在排列组合时，应按 门窗和墙面尺寸布置，对墙面进行合理 的分块，正确选择砌块的规格尺寸，尽 量减少砌块的规格类型，优先采用大规 格的砌块做主要砌 三、 砌块墙构造
K1P型多孔砖的基本砖型为 240×115×90mm，与普通粘土砖非常相 似，其墙厚采用2.5M制，如120、240、 370、405mm等。
13
§4. 2 砌体墙
砖墙
2）墙段长度和洞口尺寸 实心粘土砖的模数为125mm，多孔粘土 砖墙的厚度是按50mm进级 。而我国现行《 建筑模数协调统一标准》中规定房间的开间 、进深、门窗洞口尺寸为3M的整倍数 。两 者有冲突。
②防水砂浆防潮层：在防潮层位置抹一层 20mm或30mm厚1：2防水砂浆。

•22
各种天然石材•23
石英矿物成分，当燃烧温度达到537℃和870℃时，石英产 生晶型转变，导致石材爆裂，强度下降，因此石英含量最高的 花岗岩耐火性能差。
火 烧 板 的 制 作
•24
（2）人造石材 人造石材属于复合装饰材料，与天然石材相比，价格较低,
重量轻，强度高，且而腐蚀性强，其花纹和色彩还可以人为的 控制，所以适用范围较广。人造石材有：人造大理石、人造花 岗石、微晶石等。
一、饰面装修的作用 1. 保护结构 2. 改善环境条件，满足使用要求 3. 美观作用 二、饰面装修的设计要求 1．根据使用功能，确定装修的质量标准
普通民用建筑，装修工程费用占25%左右；较高级的建 筑装修费用占50%；标准更高时，还可能比主体结构的投资 更大。 2．正确合理的选择材料 3．充分考虑施工技术条件 4．注意环保的要求
•14
（2）引条线 在外墙抹灰中，由于墙在抹灰面积大，为防止面层开裂，
方便操作和立面设计的需要，常常在抹灰面层作分格，称为引 条线。
•15
引条线
•16
4.2 粘贴类面层
粘贴类工艺是在对基层进行平整处理后，在其表面再粘贴 表 层块状或卷材的工艺。 一、粘贴类面层常用的材料 1．面砖饰面
面砖多数是以陶土或瓷土为原料，压制成型后经高温烧制 而成。面砖既可用来装饰墙面，又可用来装饰地面，所以称为 “墙地砖”。常用的墙地砖有釉面砖、无釉砖、仿花岗岩瓷砖 等。
•33
4.3 钉挂类面层
钉挂类工艺是以附加的金属或木骨架固定或吊挂表层板材 的工艺。其中用于地面的主要是架空木地板；用于墙面的主要 是各种附加的装饰墙面板；用于顶棚的主要是各种吊顶。习惯 上将木地板的附加骨架称为搁栅；将装饰墙面板的附加骨架称 为墙筋；而将吊顶的附加骨架称为龙骨。 一、钉挂类面层常用的材料 骨架：铝合金；木材；型钢。 面材：各种天然或人造木板；纸面石膏板；矿棉板；金属板；

ppt课件
35
四、变形缝（构造如图）
变形缝构造图
ppt课件
36
变形缝有伸缩缝、沉降缝、防震缝三种。 1、伸缩缝（或温度缝） 伸缩缝是在长度或宽度较大的建筑物中，为避免由于温度 变化引起材料的热胀冷缩导致构件开裂，而沿建筑物的竖向将 基础以上部分全部断开的垂直缝隙。有关规范规定砌体结构和 钢筋混凝土结构伸缩缝的最大间距一般为50-75mm。伸缩缝的 宽度一般为20-40mm。
散水做法举例
ppt课件
30
散水
ppt课件
31
不正确做法： 动胀导致勒脚饰面破坏
ppt课件
缝隙嵌油膏
正确做法： 散水施工应后于勒脚饰面
32
1︰2沥青砂
墙 面 线
20
粗砂或米石子填缝
散水伸缩缝的构造
ppt课件
33
ppt课件
34
墙体
20厚1：2.5水泥砂浆 60厚细石混凝土
室外地面
120砖墙 明沟做法示意图
砖的强度以强度等级表示，分别为MU30、MU25、MU20、 MU10、MU7.5六个级别。如MU30表示砖的极限抗压强度平均 值为30MPa，即每砖的规格：240×115×53
