接插件插拔寿命试验机

本实用新型公开了一种LC光纤适配器的插拔力检测装置，包括机架、操作台和插拔力检测机构，机架的顶端水平固定有操作台，且操作台上设置有插拔力检测工位，插拔力检测机构设置在插拔力检测工位上，且插拔力检测机构是由直线导轨、步进电机和滑块组成，直线导轨的一端设置有步进电机，且步进电机的传动轴上安装有丝杆。

本实用新型能够对LC适配器的拔插力进行自动检测，从而克服了传统手动检测中需要人工插拔标准跳线，读取测试仪的插入损耗数值造成检测效率较低的缺点，从而提高检测效率。

1、一种LC光纤适配器的插拔力检测装置，包括机架（1）、操作台（2）和插拔力检测机构（3），其特征在于：所述机架（1）的顶端水平固定有操作台（2），且操作台（2）上设置有插拔力检测工位，所述插拔力检测机构（3）设置在插拔力检测工位上，且插拔力检测机构（3）是由直线导轨（31）、步进电机（32）和滑块（33）组成，所述直线导轨（31）的一端设置有步进电机（32），且步进电机（32）的传动轴上安装有丝杆（321），所述直线导轨（31）上滑动安装有滑块（33），且滑块（33）的侧端面上贯通开设有丝杆孔（331），所述丝杆（321）水平旋转安装在直线导轨（31）的内部，且丝杆（321）与滑块（33）上的丝杆孔（331）相配合，所述滑块（33）上设置有固定块（333），且固定块（333）上安装有应变片测力装置（336）。

2、根据权利要求1所述的一种LC光纤适配器的插拔力检测装置，其特征在于，所述直线导轨（31）的底面上竖直连接有安装架（311），且直线导轨（31）的两端分别安装有机电架（312）和连接板（313）。

3、根据权利要求2所述的一种LC光纤适配器的插拔力检测装置，其特征在于，所述丝杆（321）的两端分别贯通机电架（312）和连接板（313）的侧端面，且丝杆（321）与机电架（312）和连接板（313）之间通过轴承固定连接，所述丝杆（321）靠近机电架（312）的端部固定有连接头（322）。

全自动插拔力试验机说明书
产品参数：
产品名称：全自动插拔力试验机
类型：高频疲劳试验机
外形尺寸：600*280*1180（mm）
重量：100（kg）
产品用途：
解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）
★连接器单孔插拔试验。

★连接器整排插拔试验。

★连接器单Pin与塑胶保持力试验。

★连接器NORMAL FORCE测试。

★一般压缩，拉伸破坏试验。

★恒定拉力测试。

★恒定压力测试。

★连接器插拔寿命试验。

★弹片荷重位移测试。

★连接器接触端子动态阻抗测试接插件插拔力试验机典型应用。

微电脑卧式插拔力试验机HK-WCBL-D1
卧式插拔力试验机设备用途:
微电脑插拔力试验机适用于各类连接器（件）、插头插座等产品作插入、拔出之疲劳寿命测试；
电动插拔力试验机采用台湾AC调速电机为动力源，质量可靠，耐久使用；配以专用对心夹持夹具对连接件（器）作插拔测试，由于采用导程铜套降低了机械摩擦及噪声；
电动插拔力试验机可选配微型印表机打印插入力与拔出力，且打印间隔可以设定，自动计算最大力、最小力、平均力。

微电脑插拔力试验机设备参数:
型号HK-WCBL-D1
产品名称微电脑插拔力试验机
计数器0～99999999次
最大插拔容量20/50kgf
工作行程0～60mm
测试速度3～60次/min
重量35kg
体积650x430x550mm
电源∮1 220V 50Hz
型号HK-WCBL-D1
产品名称微电脑插拔力试验机
计数器0～99999999次
最大插拔容量20/50kgf
工作行程0～60mm
测试速度3～60次/min
重量35kg
体积650x430x550mm
电源∮1 220V 50Hz。

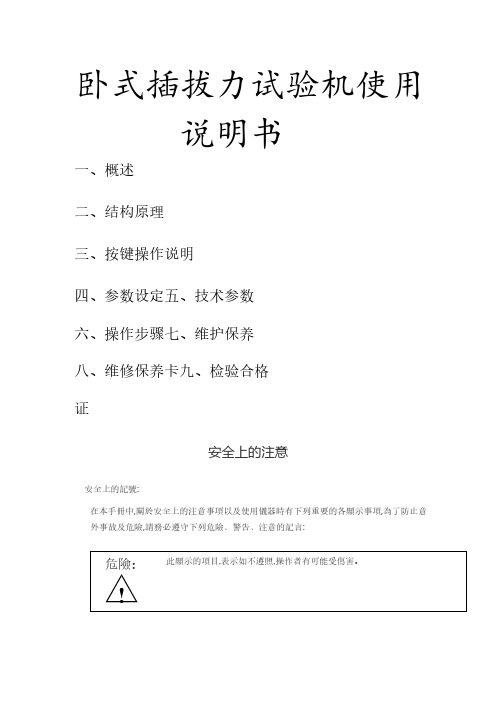

卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。

二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。

早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。

采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。

并且提高了测试速度，节约了您宝贵的时间。

传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。

可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。

高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。

特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。

1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。

适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。

1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。

◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。

◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920544464.7(22)申请日 2019.04.19(73)专利权人 广东艾斯瑞仪器科技有限公司地址 523000 广东省东莞市道滘镇永庆第二工业区建业路3号(72)发明人 管飞徕　池飞娟　李衡　管品红　(74)专利代理机构 东莞恒成知识产权代理事务所(普通合伙) 44412代理人 邓燕(51)Int.Cl.G01L 5/00(2006.01)(54)实用新型名称一种全自动插拔力测试设备(57)摘要本实用新型涉及插拔力测试技术领域，具体涉及一种全自动插拔力测试设备，包括机架，设置于机架表面的工作台，垂设于工作台的升降导杆，所述升降导杆固定安装有固定平台、传动设置有升降台，所述固定平台位于升降导杆顶端，所述固定平台对应升降台安装有第一夹持组件，所述升降台对应第一夹持组件设置有第二夹持组件，所述机架内安装有用于驱动升降台沿升降导杆传动的驱动组件；本实用新型采用自动升降方式对产品的插拔力进行测试，并在测试过程中通过实现微调定位，能够大大提高循环插拔力度测试效果，测试精度高，自动化程度高。

权利要求书1页 说明书3页 附图3页CN 209858118 U 2019.12.27C N 209858118U权　利　要　求　书1/1页CN 209858118 U1.一种全自动插拔力测试设备，其特征在于：包括机架，设置于机架表面的工作台，垂设于工作台的升降导杆，所述升降导杆固定安装有固定平台、传动设置有升降台，所述固定平台位于升降导杆顶端，所述固定平台对应升降台安装有第一夹持组件，所述升降台对应第一夹持组件设置有第二夹持组件，所述机架内安装有用于驱动升降台沿升降导杆传动的驱动组件。

2.根据权利要求1所述的一种全自动插拔力测试设备，其特征在于：所述机架内还设置控制组件，所述控制组件与驱动组件电连接。

编号：QR-077B版本：A测试报告报告编号：T12110542日 期：2012.11.07 第1页测试样品信息：样品名称：SATA 7+6P CONN料 号：SS3-13022-020LOT ON :/送测部门/人：何课/品保课样品编号：A1-A5样品接受日期：2012.11.07样品完成日期：2012.11.07测试要求： 依申请人要求测试测试结果： 见下页测试结论：基于所送样品进行的测试，测试结果与申请人的要求相符测试员：王玉娇负责人：曲海涛编号：QR-077B版本：A报告编号：T12110542 日 期：2012.11.07第2页测试项目：插拔力测试地点：创亿欣检测中心测试设备：自动插拔测试机测试条件：以12.5mm/分钟速度将插头插入母座。

技术要求：插入力:4.5kgf MAX ,拔出力:50次后0.714kgf MIN测试环境：温度：22℃，相对湿度：50%RH 。

测试结果：测试 5 pcs， 合格 5 pcs，不合格 0 pcs 。

样品测试描述测试图片依申请要求提供测试数据（单位：k g f ）样品编号序号A1A2A3A4A5插入力拔出力插入力拔出力插入力拔出力插入力拔出力插入力拔出力1 2.73 3.61 2.86 3.56 2.89 3.28 2.75 3.44 2.59 3.342 2.76 3.59 2.92 3.64 2.78 3.29 2.78 3.39 2.69 3.263 2.75 3.56 2.89 3.65 2.86 3.16 2.79 3.35 2.58 3.274 2.82 3.58 2.94 3.48 2.85 3.25 2.69 3.38 2.64 3.415 2.77 3.52 2.96 3.54 2.82 3.22 2.75 3.49 2.68 3.3746 2.62 3.21 2.54 3.22 2.63 3.09 2.61 3.18 2.66 3.1847 2.56 3.19 2.58 3.19 2.54 3.02 2.65 3.14 2.85 3.1648 2.65 3.23 2.56 3.16 2.56 2.98 2.69 3.15 2.82 3.1449 2.64 3.16 2.51 3.18 2.58 2.99 2.68 3.16 2.94 3.1950 2.59 3.15 2.49 3.21 2.55 3.05 2.72 3.12 2.96 3.13判定PASS PASS PASS PASS PASS PASS PASS PASS PASS PASS深圳市创亿欣精密电子股份有限公司深圳市创亿欣精密电子股份有限公司编号：QR-077B版本：A第3页报告编号：T12110542日期：2012.11.07测试项目：接触阻抗测试测试地点：创亿欣检测中心测试设备：GOM-801H毫欧表测试条件：电压最大20mV，开路电流最大100mA,交配成品头测试技术要求：接触阻抗：45mΩ Max 测试环境：温度：22℃，相对湿度：50%RH测试结果：测试 5 pcs， 合格 5 pcs，不合格 0 pcs接触阻抗测试结果（单位:m Ω)样品编号序号A1样品编号序号A2样品编号序号A3样品编号序号A4样品编号序号A5pin110.6 pin111.3 pin110.4 pin110.7 pin19.2 pin211.1 pin210.9 pin210.2 pin210.6 pin210.7 pin39.7 pin310.5 pin311.6 pin310.9 pin310.6 pin48.9 pin49.9 pin410.3 pin411.4 pin411.3 pin510.5 pin510.2 pin59.9 pin510.5 pin510.8 pin611.2 pin69.6 pin610.1 pin69.4 pin611.4 pin711.6 pin710.2 pin79.6 pin710.6 pin710.2 pin110.8 pin19.6 pin110.9 pin110.5 pin19.9 pin212.3 pin29.8 pin29.6 pin210.1 pin29.2 pin310.2 pin39.9 pin310.4 pin39.2 pin39.8 pin410.7 pin49.8 pin49.5 pin49.8 pin48.9 pin59.5 pin510.4 pin59.3 pin511.9 pin59.5 pin610.9pin69.8pin612.3pin610.3pin611.2判定PASS 判定PASS 判定PASS 判定PASS 判定PASS。

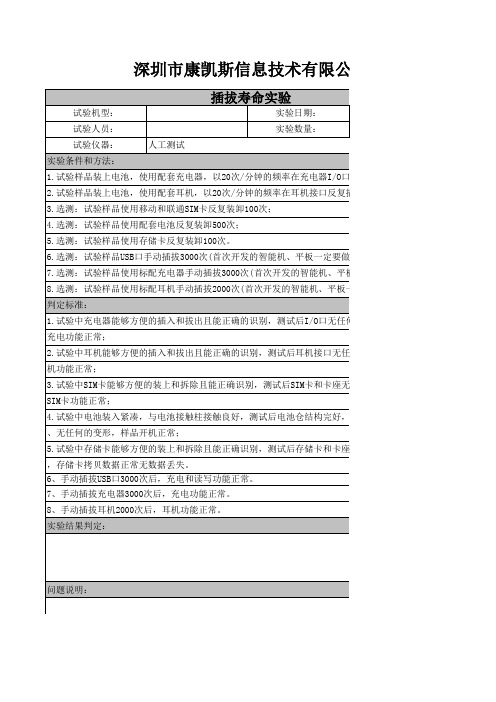

插拔试验报告范文一、试验目的插拔试验是对电气设备的接触器、断路器、开关等进行检测的重要手段，旨在验证设备在长时间使用后的插拔性能和可靠性。

本次试验的目的是对一款新增电气设备进行插拔试验，评估其使用寿命和性能。

二、试验装置和方法本次试验使用的装置包括：1.电源：使用额定电压为220V、额定电流为10A的电源供电。

2.衡器：使用精度为0.1g的电子衡器进行测量。

3.温湿度计：采用精度为0.1℃和1%RH的温湿度计测量环境温度和湿度。

试验方法：1.将待试设备插入电源插座，并连接对应的负载设备。

2.设备插拔次数：根据相关标准规定或需求，设定插拔次数。

3.监测试验过程中设备的插拔质量变化和工作状态，在插拔过程中记录相应数据。

4.完成试验后，对设备进行检查，评估其插拔性能和可靠性。

三、试验参数和结果试验设备：XXX型号电气设备试验温度：25℃试验湿度：50%RH插拔次数：1000次试验过程中，记录了每100次插拔后设备的质量变化情况以及设备表面的磨损情况，数据如下：插拔次数设备质量（g）磨损情况100500轻微磨损200499轻微磨损300498轻微磨损400497轻微磨损500496轻微磨损600495轻微磨损700494轻微磨损800493轻微磨损900492轻微磨损1000491轻微磨损四、试验评价根据试验结果，该型号电气设备在经历1000次插拔后显示出良好的插拔性能和可靠性。

设备的质量没有明显减少，仅轻微磨损，未发现异常故障。

因此，可以认为该设备在使用寿命方面具有一定的保证。

然而，为了进一步评估该设备的可靠性，还需进行更多的试验，例如增大插拔次数或在不同工作环境下进行试验。

此外，还应结合其他性能指标，如电流负载能力、耐压能力等进行综合评估。

五、结论本次插拔试验表明，XXX型号电气设备在经历1000次插拔后仍表现出良好的插拔性能和可靠性。

设备的质量变化微乎其微，磨损情况较轻微，未发现异常故障。

根据当前试验结果，该设备具备一定的使用寿命和可靠性，但仍需进一步试验和评估以确保其在真实工作环境中的稳定性和可靠性。

报价单日期：2015年01月06日本数据表仅供参考，如有更改恕不通知。

我司保留本参数单的权利，未经授权不得转载。

一、交货期：收到需方货款后3个工作日交货。

二、交货地点：需方物流公司。

三、运输及费用承担：汽运，运费由需方承担。

河北润联机械设备有限公司683A微电脑插拔力试验机683A微电脑插拔力试验机本机适用于多种连接器插拔试验之用，采用嵌入式微电脑测控技术，可同时显示插入力、拔出力、实时力值，并具有次数设定，速度行程可调，并且显示速度值、自动归零、单位转算等。

旋转偏心轮动力设计，使测试速度与测试行程不在有关联、长、短行程的连接器，测试同样快速。

可谓目前市场上最高性价比之插拔寿命试验机。

主要技术参数1. 具有超载荷重设定自动停止报警功能2. 具有自动保存功能，最大可自动存十个点，并求得平均值3. 采用列表方式，列测保存的测试数据.4. 具有管理员口令用户可以修改开机密码。

5. 采用软件较准荷重值。

6. 采用全中文提示设定内部功能，操作方便、简单。

7. 次数范围： 0~9999998. 传动方式：旋转偏心轮9. 显示方式：大屏幕LCD实时显示10. 插拔力范围： 0~20kg11. 最小插拔力解晰度：0.01kg12. 行程调节范例： 0~70MM13. 测试速度： 3~60（数字显示）14. 两种单位转换： N、KG、IB15. 机台尺寸: 550(D)*470(W)*450(H)mm16. 工作电压：单相 220V17.额定电流： 2A电脑全自动插拔力试验机1220S一、用途本机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用 Windows 窗口中文画面设定，操作简单方便，且所有数据皆可储存( 试验条件、位移、曲线图、寿命曲线图、检查报表等）解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。

搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制（荷重行程-阻抗曲线图）二、特点1、测试条件皆由计算机画面设定，并可储存。

连接器的插拔寿命标准连接器插拔寿命是指连接器在正常工作情况下插拔的次数，能保持其正确性能的次数。

它是连接器一个重要的参数，也是衡量连接器质量的重要指标，不同类型的连接器具有不同的插拔寿命标准。

以下是连接器插拔寿命的一些相关参考内容。

1. ISO 8092 标准：ISO 8092 是车辆连接器的标准，规定在正常使用情况下，连接器应该能够承受至少 2000 次插拔操作。

同时，ISO 8092 标准还要求连接器在经过车辆的振动、温度变化和潮湿等因素的影响后，不能影响其插拔寿命，并保证连接的电气性能。

2. IPC / WHMA-A-620 标准：IPC / WHMA-A-620 是连接器行业的标准，插拔寿命标准是不同类型的连接器根据其使用环境而确定的。

例如军用连接器通常要求插拔寿命达到 5000 次；实验室连接器可能只需要 1000 次插拔。

IPC / WHMA-A-620还规定了连接器的电气和机械性能，以确保其符合各种工业应用环境。

3. IEC 60603-2 标准：IEC 60603-2 是针对电子和通信设备用的较小连接器的国际标准，它要求连接器的插拔寿命不得低于500 次，某些高质量的连接器甚至可达 2000 次。

IEC 60603-2还要求连接器在温度、湿度和机械振动等环境条件下的效能稳定性。

4. MIL-C-26482 标准：MIL-C-26482 是航空电器连接器的标准，要求连接器能够承受至少 500 次的插拔操作，同时能够抵御高度恶劣的环境条件，并符合飞机电器用连接器的特殊要求。

此类连接器的插拔寿命高于其他连接器，并且其设计也比其他连接器要更复杂，因为它们面对的环境条件更加恶劣和变幻莫测。

以上是连接器插拔寿命的一些国际标准和参考内容，每个行业和使用环境不同，标准也有所不同。

企业在选择连接器时，应根据连接器使用环境，综合考虑连接器的插拔寿命、结构、电气接口等参数，并且应该选择符合国际标准的连接器，以确保其质量和性能符合要求。
