按键打击寿命试验机教学案例

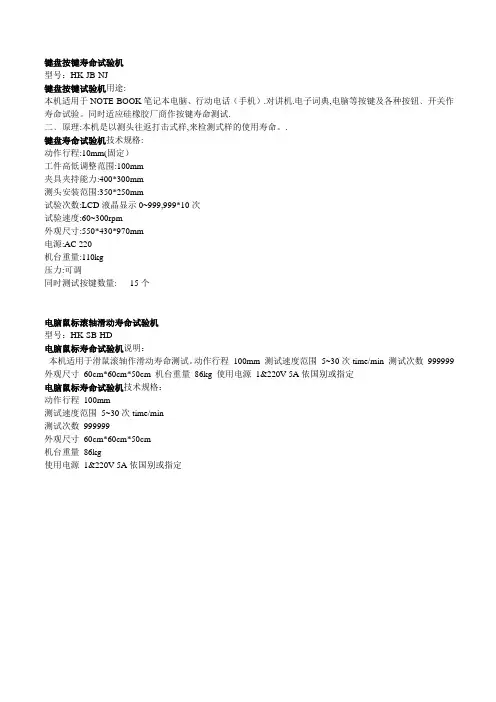

键盘按键寿命试验机
型号：HK-JB-NJ
键盘按键试验机用途:
本机适用于NOTE-BOOK笔记本电脑、行动电话（手机）.对讲机.电子词典,电脑等按键及各种按钮﹑开关作寿命试验。

同时适应硅橡胶厂商作按键寿命测试.
二﹑原理:本机是以测头往返打击式样,来检测式样的使用寿命。

.
键盘寿命试验机技术规格:
动作行程:10mm(固定）
工件高低调整范围:100mm
夹具夹持能力:400*300mm
测头安装范围:350*250mm
试验次数:LCD液晶显示0~999,999*10次
试验速度:60~300rpm
外观尺寸:550*430*970mm
电源:AC 220
机台重量:110kg
压力:可调
同时测试按键数量: 15个
电脑鼠标滚轴滑动寿命试验机
型号：HK-SB-HD
电脑鼠标寿命试验机说明：
本机适用于滑鼠滚轴作滑动寿命测试。

动作行程100mm 测试速度范围5~30次time/min 测试次数999999 外观尺寸60cm*60cm*50cm 机台重量86kg 使用电源1&220V 5A依国别或指定
电脑鼠标寿命试验机技术规格：
动作行程100mm
测试速度范围5~30次time/min
测试次数999999
外观尺寸60cm*60cm*50cm
机台重量86kg
使用电源1&220V 5A依国别或指定。

按键寿命试验机安全操作及保养规程1. 前言按键寿命试验机是一种常用于测试按键使用寿命的设备。

在使用过程中，合理的操作和维护非常重要，既能保证试验机的正常运行，也能保障使用者的安全。

本文将介绍按键寿命试验机的安全操作及保养规程，以提高试验机的使用效率和工作质量。

2. 按键寿命试验机的安全操作2.1 操作前的准备工作在操作按键寿命试验机之前，必须进行以下的准备工作：1.检查试验机的电源及地线是否连接正常，试验机的地线必须被接地，以保证安全。

2.按照试验机的说明书，检查试验机各器件是否正常，如显示器、键盘、鼠标等。

3.检查试验物料是否符合试验要求，为试验做好充分准备。

2.2 操作要点1.操作时，应按照试验机的使用说明书进行操作。

2.试验结束后，应按照试验机的关机流程进行操作。

3.在异常情况下，如试验机出现故障或异常声响，应立即停止该试验，关闭试验机，检查是否有异常。

4.在试验过程中，不得拆卸、更换、调试试验机设备，以免给设备造成损坏或人员受伤。

5.操作过程中应注意安全，避免碰撞、拉扯、摔碎等对设备或人员造成伤害的情况发生。

2.3 操作禁忌1.在试验过程中，严禁将任何异物放入试验机内部，以免损坏试验机。

2.试验结束后，应在试验机不再工作的情况下，再次检查试验物料是否与试验要求相符，并及时清理试验机内部异物，以免损坏下一次试验。

3.试验机出现故障时，不得私自拆卸试验机的零件，应立即停止使用，并联系售后服务中心进行维修。

3. 按键寿命试验机的保养按键寿命试验机是一种高精度的测试设备，长时间使用后，其一些部件可能会出现磨损、故障等问题。

因此，日常的保养和维护对于设备的运行稳定性和寿命有着非常重要的作用。

3.1 日常保养1.在使用过程中，经常清理试验机的灰尘。

不得挂坠、堆放物料在试验机上，以免造成其变形、故障或损坏。

2.经常进行防尘处理，保持试验机内部清洁，以防止灰尘污染影响试验机的使用寿命和精度。

3.2 定期保养1.根据试验机的使用说明，对试验机进行定期检查和保养，并及时更换试验机的易损部件，以确保试验机的正常工作。

按键寿命试验机操作方法
按键寿命试验机是用来测试产品按键的寿命和耐久性的机器设备，以下是一般的操作方法：
1. 打开按键寿命试验机的电源，确保设备处于工作状态。

2. 准备测试样品，将样品放置在设备的测试台上。

3. 设置测试参数，包括测试次数、测试速度、测试力度等。

根据产品的要求和标准来设置测试参数。

4. 启动测试机，让设备按照设置的参数进行测试。

测试过程中要仔细观察样品的按键是否正常工作，是否有异常现象出现。

5. 测试完成后，将测试结果记录下来，包括按键的寿命次数、按键的工作情况、是否有异常现象等。

6. 对测试样品进行分析和评估，根据测试结果来确定产品的按键寿命和耐久性是否符合要求和标准。

7. 将测试样品进行处理，根据测试结果来进行改进和调整产品的设计和制造工艺。

按键寿命试验机使用说明书目录1.概述2.注意事项3.整机外观及操作面板注解4.操作说明5.保养事项6.故障排除7.质量保证书8.产品保修卡9.产品合格证1.概述感谢您购买本公司的按键寿命试验机,本「操作说明书」(以下称为本书)系针对本机参数设定及操作说明。

[用途]本机用途广泛,可测试各种按键,键盘的使用寿命[原理]本机为按键寿命试验机，运用马达传动偏心结构而使工作台上下移动，从而使按键或键盘与测头产生相对运动.主要参数1.机器型号：2.使用电源：AC220V；3.采用机械往复式设计，配以马达传动，上下压缩机构采用直线轴承运动方式，定位测试精准，运行平稳；4.采用LED数字计数器，最大计数字元数达99999999次；5.采用LED数位计速器，可直接观察试验的速度；6.采用低电压控制，安全可靠；7.操作简单，检测精确。

[技术参数]速度输入方式:旋钮测试速度:0-300rpm可调马达:AC调速马达机台尺寸：550×420×920mm电源：1∮,220V,6A或指定重量：约100kg2.注意事项1.安全上的记号:在本手册中,关于安全上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:注意:此显示的项目,表示为有可能影响测试结果和质量。

【注】此显示,本产品在操作使用中之辅助说明。

2.在本仪器上,以下记号表示注意﹑警告。

☝☝3．操作面板图及夹具示意图4.操作说明一﹑准备试件:1.客户根据自己要求制作试件.(依客户标准)二﹑试验准备:1.插电源（AC220V,1A）；2.打开电源开关至“ON”；3.将试品固定在工作盘上，4.将调速器开关调到最底。

5.根据测试要求设定测试次数后，整机处于测试状态。

二﹑试验步骤:1.接通电源；2.选择寿命测试功能或导通测试功能。

3.关于计数器的设置：1）计数器下方从左至右第一键爲功能键，第二键爲选位键，第三键爲增加键，第四键爲置零键。

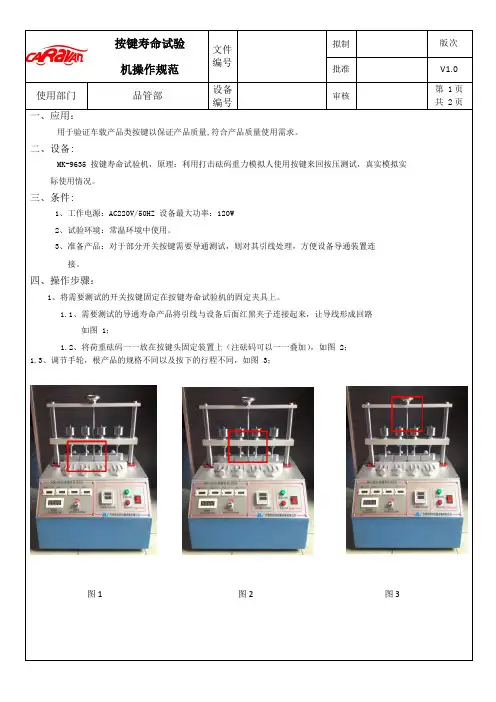

使用部门品管部设备编号审核第 1页共 2页一、应用：用于验证车载产品类按键以保证产品质量,符合产品质量使用需求。

二、设备:MK-9635 按键寿命试验机，原理：利用打击砝码重力模拟人使用按键来回按压测试，真实模拟实际使用情况。

三、条件:1、工作电源：AC220V/50HZ 设备最大功率：120W2、试验环境：常温环境中使用。

3、准备产品：对于部分开关按键需要导通测试，则对其引线处理，方便设备导通装置连接。

四、操作步骤：1、将需要测试的开关按键固定在按键寿命试验机的固定夹具上。

1.1、需要测试的导通寿命产品将引线与设备后面红黑夹子连接起来，让导线形成回路如图 1；1.2、将荷重砝码一一放在按键头固定装置上（注砝码可以一一叠加），如图 2；1.3、调节手轮，根产品的规格不同以及按下的行程不同，如图 3；图1 图2 图3使用部门品管部设备编号审核第 1页共 2页2、设置方法为：按移动位数，增加数字，清零当前试验次数，无作用。

一般出厂设置为四位计数，上排显示的是当前试验的次数，下派显示的是设定的次数。

如需要设定为八位计数，则按住，出现 29-1 后，按显示 31-1 后，此时计数器上排显示的千万为开有的四位数，下排显示的千位开头的四位数，可设定次数，界面会跳到显示试验的次数界面，需要查看设定的次数，则需按可查看。

如下图3、测试时计数值的读取,本设备可以同时测试四条导线，每条导线都有相应的计数器，如果四条导线同时测试有一条线中途出现异常，相应的计数器就会停止记录数据。

4、测试设备速度的调整，从左至右调操作面板上的转速旋钮，速度值可以从面板左边的转速表上读出。

如下图5、上述所有步骤调试准备完成后，如无异常则打开仪器控制面板上红色电源开关然后按绿色按键开始测试，测试途中如有异常可按红色按键停止。

如下图。

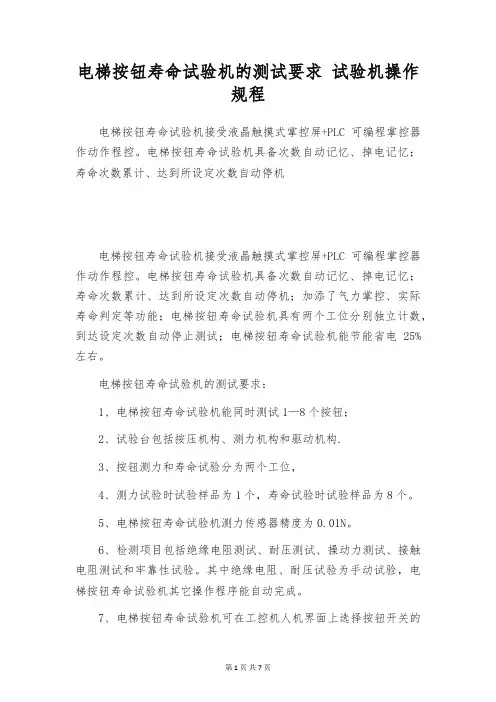

电梯按钮寿命试验机的测试要求试验机操作规程电梯按钮寿命试验机接受液晶触摸式掌控屏+PLC可编程掌控器作动作程控。

电梯按钮寿命试验机具备次数自动记忆、掉电记忆；寿命次数累计、达到所设定次数自动停机电梯按钮寿命试验机接受液晶触摸式掌控屏+PLC可编程掌控器作动作程控。

电梯按钮寿命试验机具备次数自动记忆、掉电记忆；寿命次数累计、达到所设定次数自动停机；加添了气力掌控、实际寿命判定等功能；电梯按钮寿命试验机具有两个工位分别独立计数，到达设定次数自动停止测试；电梯按钮寿命试验机能节能省电25%左右。

电梯按钮寿命试验机的测试要求：1、电梯按钮寿命试验机能同时测试1—8个按钮；2、试验台包括按压机构、测力机构和驱动机构.3、按钮测力和寿命试验分为两个工位，4、测力试验时试验样品为1个，寿命试验时试验样品为8个。

5、电梯按钮寿命试验机测力传感器精度为0.01N。

6、检测项目包括绝缘电阻测试、耐压测试、操动力测试、接触电阻测试和牢靠性试验。

其中绝缘电阻、耐压试验为手动试验，电梯按钮寿命试验机其它操作程序能自动完成。

7、电梯按钮寿命试验机可在工控机人机界面上选择按钮开关的类型、电源电压，电梯按钮寿命试验机系统能自动测量和记录操动力、按钮触点接触电阻、通断次数、失效次数、按钮机械寿命和电气寿命.8、人机界面上可动态显示动作机构、按钮开断、闭合等试验过程和数据。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

柔嫩度试验机是适用于卫生纸、烟草薄片、纤维织品等材料的柔嫩度测定。

柔嫩度试验机优势1.接受高精度的测力传感器，确保测试精准度误差在1%内，优于标准规定的3%；2.接受步进电机掌控，测头行进过程并且稳定，测定结果重复性好；3.液晶中文显示，友好人机界面操作，可以全自动完成测试，具有测试数据统计处理功能，微型打印机输出，结果可以自动记忆和显示，削减人为误差，既易于操作，也使结果稳定和正确；4.仪器附配专用校准装置和标准砝码，内置校准程序，便于计量、校准部门对仪器进行校准。

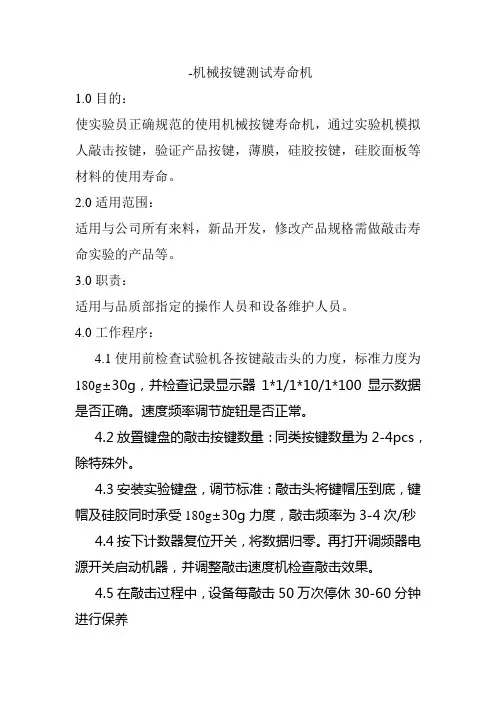

-机械按键测试寿命机1.0目的：使实验员正确规范的使用机械按键寿命机，通过实验机模拟人敲击按键，验证产品按键，薄膜，硅胶按键，硅胶面板等材料的使用寿命。

2.0适用范围：适用与公司所有来料，新品开发，修改产品规格需做敲击寿命实验的产品等。

3.0职责：适用与品质部指定的操作人员和设备维护人员。

4.0工作程序：4.1使用前检查试验机各按键敲击头的力度，标准力度为180g±30g，并检查记录显示器1*1/1*10/1*100显示数据是否正确。

速度频率调节旋钮是否正常。

4.2放置键盘的敲击按键数量：同类按键数量为2-4pcs，除特殊外。

4.3安装实验键盘，调节标准：敲击头将键帽压到底，键帽及硅胶同时承受180g±30g力度，敲击频率为3-4次/秒4.4按下计数器复位开关，将数据归零。

再打开调频器电源开关启动机器，并调整敲击速度机检查敲击效果。

4.5在敲击过程中，设备每敲击50万次停休30-60分钟进行保养4.6每天不定时检查敲击情况，并将敲击状况记录与实验检查记录表。

4.7完成实验后将实验设备开关关闭，并对实验数据进行汇总，并录人电子文件拟成实验报告。

4.8实验完成品或实验未达到要求的而停止实验后，将破坏的实验材料及实验检查记录表整理保存。

4.9在实验过程中检查机器是否运行正常，定期对机器进行日常保养。

5.0实验标准：实验标准按公司产品例行实验标准执行。

产品例行实验标准寿命敲击日常保养：1.每天检查寿命实验机外壳是否干净无灰尘。

2.每天检查按键寿命实验机导轨需保持干净。

3.每天检查电源开关通电是否正常。

4.每天检查计数器和计时器工作是否正常。

5.每天按键寿命测试机工作是否正常。

6.每周定期给按键寿命测试机打润滑油。

7.每月定期校验按键速度。

8.每月定期更换耐磨头。

注意事项：1.待测产品水平放在按键寿命测试机上，调整好位置，使耐磨头垂直敲击在键帽上，然后固定好。

2.调整好按键测试机的力度180g±30g和频率3-4次/秒3.控制环境温度10-35摄氏度范围内。

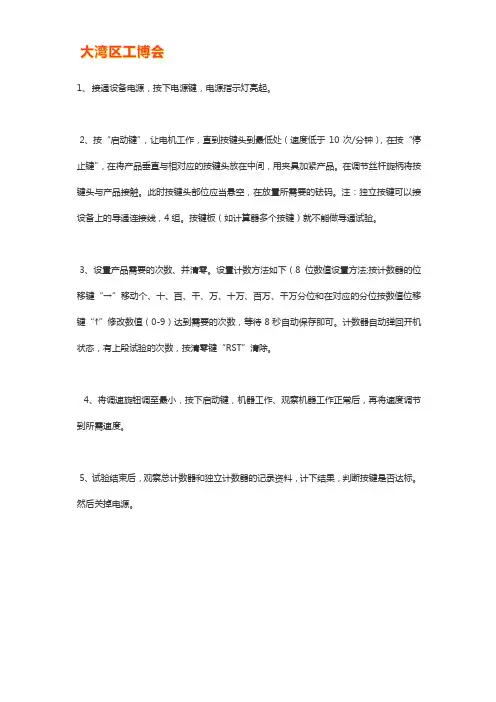

1、接通设备电源，按下电源键，电源指示灯亮起。

2、按“启动键”，让电机工作，直到按键头到最低处（速度低于10次/分钟），在按“停止键”，在将产品垂直与相对应的按键头放在中间，用夹具加紧产品。

在调节丝杆旋柄将按键头与产品接触。

此时按键头部位应当悬空，在放置所需要的砝码。

注：独立按键可以接设备上的导通连接线，4组。

按键板（如计算器多个按键）就不能做导通试验。

3、设置产品需要的次数、并清零。

设置计数方法如下（8位数值设置方法;按计数器的位移键“→”移动个、十、百、千、万、十万、百万、千万分位和在对应的分位按数值位移键“↑”修改数值（0-9）达到需要的次数，等待8秒自动保存即可。

计数器自动弹回开机状态，有上段试验的次数，按清零键“RST”清除。

4、将调速旋钮调至最小，按下启动键，机器工作、观察机器工作正常后，再将速度调节到所需速度。

5、试验结束后，观察总计数器和独立计数器的记录资料，计下结果，判断按键是否达标。

然后关掉电源。

按键寿命测试课程设计一、课程目标知识目标：1. 学生能理解按键寿命测试的基本概念，掌握测试方法及其在工程实践中的应用。

2. 学生能掌握影响按键寿命的主要因素，并了解如何通过实验数据分析提高产品质量。

3. 学生能够运用所学的数学和物理知识，对按键寿命进行预测和评估。

技能目标：1. 学生能够独立设计简单的按键寿命测试实验，并准确记录实验数据。

2. 学生能够运用数据处理软件对实验数据进行分析，得出科学的结论。

3. 学生能够通过小组合作，有效沟通，共同解决实验过程中遇到的问题。

情感态度价值观目标：1. 学生能够认识到科学技术在生活中的应用，培养对科学研究的兴趣和好奇心。

2. 学生能够养成严谨、客观的科学态度，对待实验数据和结果负责任。

3. 学生在小组合作中，学会尊重他人意见，培养团队协作精神，增强集体荣誉感。

课程性质：本课程为实验实践课，旨在通过实际操作，使学生掌握按键寿命测试的基本原理和方法。

学生特点：六年级学生具备一定的数学、物理知识基础，具有较强的观察力和动手能力，对科学实验有较高的兴趣。

教学要求：注重理论与实践相结合，充分调动学生的主观能动性，培养学生在实际操作中发现问题、解决问题的能力。

同时，关注学生情感态度的培养，提高学生的团队协作和沟通能力。

通过本课程的学习，使学生在知识、技能和情感态度价值观方面均取得具体的学习成果。

二、教学内容1. 引入概念：介绍按键寿命测试的定义、意义及其在实际产品中的应用。

- 教材章节：第二章第三节“电子产品的可靠性测试”2. 测试原理与方法：- 教学内容：讲解按键寿命测试的基本原理，包括力学原理、电学原理；介绍常见的测试方法及优缺点。

- 教材章节：第二章第四节“按键寿命测试方法”3. 影响因素分析：- 教学内容：分析影响按键寿命的主要因素，如材料、设计、使用环境等，并讨论如何通过改进降低故障率。

- 教材章节：第二章第五节“影响电子产品可靠性的因素”4. 实验设计与操作：- 教学内容：指导学生设计简单的按键寿命测试实验，讲解实验步骤和注意事项，进行实际操作。

1.目的
为正确使用本产品，且安全有效的在规定时间内，规定条件下完成实验全过程
2.适用范围
适用于本公司生产的所有产品之相关按键寿命实验
3.职责
3.1 品质部：负责实验室管理，组织实验作业。

对产品材料的可靠性测试结果做出鉴定和评价，
对纠正和预防措施的实施结果进行跟进和确认。

3.2 产品部：参与产品材料可靠性测试的分析和检讨，协助完成试验中要求完成的作业。

3.3 产品部：负责试验中发生问题的分析与解决，提出纠正和预防措施并落实和跟进。

4.操作内容
调数器
4.1.插好电源(AC220V，50HZ)；
4.2.打开电源开关(POWER) ；
4.3.调节紧固螺丝并固定好产品，调节高度杆设置好高度；
4.4.打开调数器设置测试次数，并保存，；
4.5.顺时针旋转速度旋钮到所需位置，按一下停止按钮：
4.6.轻按一下运行按钮开始测试，到达测试次数自动停机：
4.7.重复进行下一个产品的测试或关掉电源。

4.8.如要测试失效次数需连同计数器，记录失效次数。

4.9.完成实验后将实验设备开关关闭，并对实验数据进行汇总，并录人电子文件拟成实验报告。

4.10.实验完成品或实验未达到要求的而停止实验后，将破坏的实验材料及实验检查记录表整。
