承台模板计算书

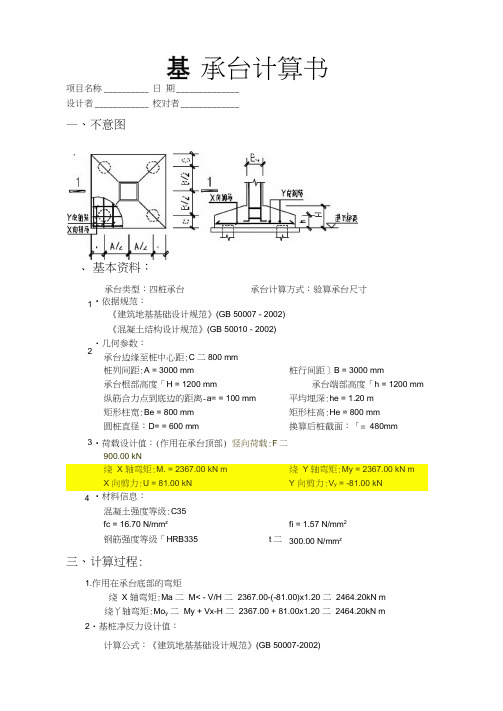

项目名称 __________ 日 期 ______________ 设计者 ____________ 校对者 _____________—、不意图、 基本资料：承台类型：四桩承台承台计算方式：验算承台尺寸1•依据规范：《建筑地基基础设计规范》(GB 50007 - 2002) 《混凝土结构设计规范》(GB 50010 - 2002)2・几何参数：承台边缘至桩中心距:C 二800 mm桩列间距:A = 3000 mm 桩行间距］B = 3000 mm承台根部高度「H = 1200 mm承台端部高度「h = 1200 mm纵筋合力点到底边的距离-a= = 100 mm 平均埋深:he = 1.20 m矩形柱宽:Be = 800 mm 矩形柱高:He = 800 mm圆桩直径：D= = 600 mm换算后桩截面：「= 480mm3 •荷载设计值：(作用在承台顶部) 竖向荷载:F 二900.00 kN绕 X 轴弯矩:M. = 2367.00 kN m绕 Y 轴弯矩:My = 2367.00 kN mX 向剪力:U = 81.00 kN Y 向剪力:V y = -81.00 kN4 •材料信息：混凝土强度等级:C35fc = 16.70 N/mm z fi = 1.57 N/mm 2钢筋强度等级「HRB335t 二 300.00 N/mm z三、计算过程:1.作用在承台底部的弯矩绕 X 轴弯矩:Ma 二 M< - V/H 二 2367.00-(-81.00)x1.20 二 2464.20kN m 绕丫轴弯矩:Mo y 二 My + Vx-H 二 2367.00 + 81.00x1.20 二 2464.20kN m2・基桩净反力设计值：计算公式：《建筑地基基础设计规范》(GB 50007-2002)承台计算书N. = F/n士士M(vX丿》x；(8.5.3 一2) Ni = F/n- Moz-yi/Jy；十Ma.-xi/Jxj"二900.00/4 一2464.20x1.50/9.00 + 2464 20x(-1.50)/9.00 二・596.40 kN N= = F/n 一Mo/.yz/Jyf + MozX=/》xT二900.00/4 一2464.20x1.50/9.00 + 2464.20x1.50/9.00 = 225.00 kN N M = F/n 一Moz-ya/Jyj2 + Mo/Xa/^x；二900.00/4 一2464.20x(-1.50)/9.00 + 2464.20x(-1.50)/9.00 二225.00 kN N J = F/n 一+ Mo/xV Jxj2二900.00/4 一2464.20x(-1.50)/9.00 + 2464.20x1.50/9.00 二1046.40 kN3. 承台受柱冲切验算：计算公式:《建筑地基基础设计规范》(GB 50007-2002)Fi W 2[P<> (bv 十a(v)十阴(he 十am)] phpf，ho (8.5.17-1)X方向上自柱边到最近桩边的水平距离：a。

主桥承台木模板计算一、计算依据1、《施工图纸》2、《公路桥涵施工技术规范》（JTG/T F50－2011）3、《路桥施工计算手册》二、承台模板设计主桥承台平面尺寸为11.5×11。

5m，高4m，由于主桥承台基坑开挖深度达10m,基坑钢支撑较多，不利于大块钢模板的吊装,故承台模板考虑采用木模板拼装。

面板采用15mm厚竹胶板（平面尺寸2440×1220mm）,水平内楞为80×80mm方木，水平内楞外设竖向外楞，外楞为双拼φ48×3mm钢管,对拉螺杆采用直径20mm的螺纹钢.承台模板立面局部示意图承台模板平面局部示意图三、模板系统受力验算3。

1 设计荷载计算1、新浇混凝土对模板的侧压力模板主要承受混凝土侧压力，本工程砼一次最大浇筑高度为4m，新浇筑混凝土作用于模板的最大侧压力取下列二式中的较小值：1F=0。

22γc t0β1β2V2F=γc H式中 F—新浇筑混凝土对模板的最大侧压力(KN/m2）；γc—混凝土的重力密度，取24KN/m3;t0—新浇混凝土的初凝时间,取10h;V—混凝土的浇灌速度，取0.6m/h；H—混凝土侧压力计算位置处至新浇混凝土顶面的总高度,取4m；β1—外加剂影响修正系数,取1。

0;β2—混凝土坍落度影响修正系数,取1。

15；1所以 F=0.22γc t0β1β2V21=0。

22×24×10×1.0×1。

15×0.62=47。

03 KN/m2F=γc H=24×4=96 KN/m2综上混凝土的最大侧压力F=47.03 KN/m22、倾倒混凝土时冲击产生的水平荷载考虑两台泵车同时浇筑,倾倒混凝土产生的水平荷载标准值取4KN/m2。

3、水平总荷载分别取荷载分项系数1.2和1.4，则作用于模板的水平荷载设计值为：q1=47.03×1.2+4×1.4=62 KN/m2有效压头高度为 h=F/γc=62/24=2.585 m3。

承台模板计算书承台模板计算书1、编制依据及规范标准1．1、编制依据（1）、现行施工方案（2）、地质勘查报告（3）、现行施工安全技术标准（5）、公路施工手册《桥涵》（人民交通出版社2000.10）1.2、规范标准（1）、公路桥涵设计通用规范（JTGD60-2004）（2）、钢结构及木结构设计规范（JTJ 025-86）2、工程概况桥梁全长 m ，桥梁全宽 m ，共有承台4座。

全桥承台钢筋用量为 t ，C15砼用量为 m 3，C30砼用量为 m 3。

3、方案综述承台模板采用竹胶板施工，竖肋采用50×100mm 方木，承台尺寸： 17.8×6.2×2.0m ；模板采用分块吊装组拼就位的方法施工。

根据模板重量选择合适的起吊设备立模、拆模。

4、结构计算4.1、荷载计算当混凝土的浇筑速度在6m/h 以下时，新浇筑的普通混凝土作用于模板的最大侧压力可按下式计算，通过比较，一般取计算值较小者；混凝土侧压力根据公式： Pmax=0.2221210γv k k tPmax=γ×hPmax =0.22×24×5×1×1.15×221=43 kpaPmax =24×2=48 kpa式中: Pmax-新浇筑混凝土对模板的最大侧压力（kpa ）；h -有效压头高度（m ）；ν –混凝土的浇筑速度（m/h ）；0t -新浇混凝土的初凝时间（h ）；γ-混凝土的体密度（KN/m3）；K1-外加剂影响修正系数，不参加外加剂时取 1.0，掺缓凝作用的外加剂时取1.2；K2-混凝土坍落度影响修正系数，当坍落度小于30mm 时，取0.85；50-90mm 时，取1.0；110-150mm 时，取1.15；H-混凝土灌注层（在水泥初凝时间以内）的高度（m ）。

倾倒混凝土时产生的水平荷载：P1=2.0 KPa （查桥梁施工常用技术手册）振捣混凝土时产生的水平荷载：P1=4.0 KPa （查桥梁施工常用技术手册）荷载组合：P=1.2×43+1.4×（2.0+4.0）=60 KN/m 24.2、承台面板计算面板为受弯结构，需验算其抗弯强度及刚度。

侧模板计算书计算依据：1、《混凝土结构工程施工规范》GB50666-20112、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-2017 一、工程属性承04k c 4k 0.9×34.56+1.4×0.9×2]＝44.51kN/m 2正常使用极限状态设计值S 正＝G 4k ＝34.56 kN/m 2 三、支撑体系设计横向支撑表：四、模板验算bh3/12=1000×153/12＝281250mm4。

模板计算简图如下：1、抗弯验算q1＝bS承＝1×44.51＝44.51kN/mq1静＝γ×1.35×0.9×G4k×b＝1×1.35×0.9×34.56×1＝41.99kN/mq1活＝γ×1.4×φc×Q4k×b＝1×1.4×0.9×2×1＝2.52kN/mMmax ＝0.107q1静L2+0.121q1活L2=0.107×41.99×0.32+0.121×2.52×0.32＝0.432kN·mσ＝Mmax/W＝0.432×106/37500＝11.515N/mm2≤[f]＝15N/mm2 满足要求！2、抗剪验算Vmax ＝0.607q1静L+0.62q1活L＝0.607×41.99×0.3+0.62×2.52×0.3＝8.115kNτmax =3Vmax/(2bh)=3×8.115×103/(2×1000×15)=0.812N/mm2≤[τ]=1.4N/mm2符合要求！3、挠度验算q＝bS正＝1×34.56＝34.56kN/mνmax＝0.632qL4/(100EI)=0.632×34.56×3004/(100×6000×281250)＝1.048mm≤min[L/150，10]＝min[300/150，10]=2mm满足要求！4、最大支座反力计算承载能力极限状态R下挂max ＝1.143×q1静×l左+1.223×q1活×l左＝1.143×41.99×0.3+1.223×2.52×0.3＝15.323kN正常使用极限状态R'下挂max ＝1.143×l 左×q ＝1.143×0.3×34.56＝11.851kN 五、次楞验算计算简图如下：跨中段计算简图悬挑段计算简图 1、抗弯验算q＝15.323kN/mMmax ＝max[0.1×q×l2,0.5×q×l12]=max[0.1×15.323×0.42，0.5×15.323×0.22]=0.306kN·mσ＝Mmax/W＝0.306×106/83333＝3.678N/mm2≤[f]＝13N/mm2 满足要求！2、抗剪验算Vmax ＝max[0.6×q×l,q×l1]=max[0.6×15.323×0.4，15.323×0.2]=3.678kNτmax =3Vmax/(2bh)=3×3.678×1000/(2×50×100)＝1.103N/mm2≤[τ]＝1.4N/mm2满足要求！3、挠度验算q＝11.851kN/mν1max＝0.677qL4/(100EI)=0.677×11.851×4004/(100×9000×4166670)＝0.055mm≤min[l/150，10]=min[400/150，10]=2.667mmν2max＝qL4/(8EI)=11.851×2004/(8×9000×4166670)=0.063mm≤min[2l/150，10]=min[2×200/150，10]=2.667mm满足要求！4、最大支座反力计算承载能力极限状态R下挂max＝max[1.1×15.323×0.4，0.4×15.323×0.4+15.323×0.2]＝6.742kN 正常使用极限状态R'下挂max＝max[1.1×11.851×0.4，0.4×11.851×0.4+11.851×0.2]＝5.214kN 六、主楞验算因主楞2根合并，验算时主楞受力不均匀系数为0.6。

附件2 承台模板计算附件内公式均依据《路桥施工计算手册》计算一、砼侧压力计算对竖直模板来说,新浇筑的混凝土的侧压力是它的主荷载。

当混凝土浇筑速度在6m/h以下时，作用在侧面模板的最大压力按下式计算：P m=Kγh当v/T≤0.035时：h=0.22+24.9v/T当v/T>0.035时：h=1.53+3.8v/T式中：P m—新浇筑砼对侧面模板的最大压力，kPa；h—有效压头高度，m；T—砼入模时的温度，K为外加剂影响修正系数，℃；K—外加剂影响修正系数，不掺和外加剂取K=1.0，掺具有缓凝剂左右外加剂取K=1.2，这里取1.2；v—砼灌注速度，m/h；H—砼浇筑层（在水泥初凝时间以内）的高度，m；γ—砼的容重，KN/m3.取23.618；（一）引桥的4、7号承台模板为（7.6*6.3）每台输送泵每小时浇筑砼35m3浇筑引桥承台的速度v=35/（11*13.9）=0.22891m/h计划于8月份浇筑承台砼，则T取25℃v/T=0.22891/25=0.0091564≤0.035=1.2*25*(0.22891+24.9*0.22891/25)=13.707Kpa则P引（二）主桥的5、6号承台模板为(14.3*19.1)计划两台输送泵（35m3/台.小时），主桥的浇筑速度v=35/(14.3*19.1)=0.1281m/hv/T=0.1281/25=0.005124≤0.035则P=1.2*25* (0.22+24.9*0.1281/25)=10.428Kpa主P引,、P主两者取最大值,方可满足条件振捣器对模板的压力为4Kpa则Pm=10.428+4=14.428Kpa二、面板计算（一）选材模板横肋采用L10#角钢，间距37.5cm，竖肋采用【8#槽钢，间距40cm，拉杆采用Ф16圆钢。

查得L10#角钢及【8#槽钢截面特性如下：1、面板采用5mm钢板,尺寸为14300mm*19100mm；2、面板模板横肋采用L10#角钢，间距37.5cm，竖肋采用【8#槽钢，间距40cm；3、只需要计算其最大的面板，最大面板满足要求，则其他尺寸均可满足要求。

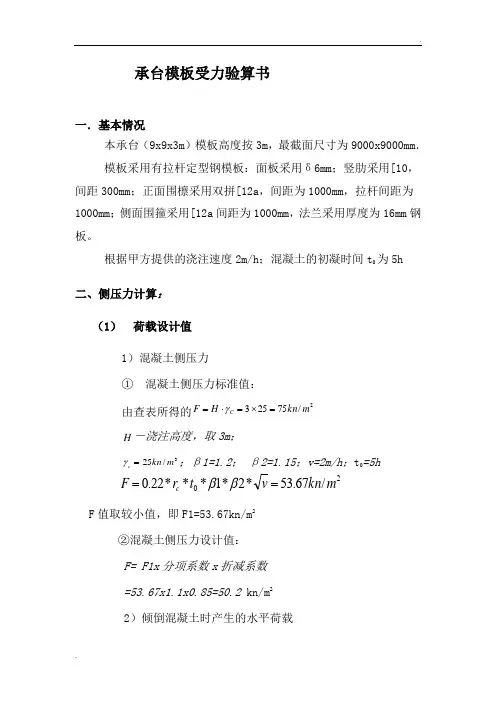

承台模板受力验算书一．基本情况本承台（9x9x3m ）模板高度按3m ，最截面尺寸为9000x9000mm ．模板采用有拉杆定型钢模板：面板采用δ6mm ；竖肋采用[10，间距300mm ；正面围檩采用双拼[12a ，间距为1000mm ，拉杆间距为1000mm ；侧面围箍采用[12a 间距为1000mm ，法兰采用厚度为16mm 钢板。

根据甲方提供的浇注速度2m/h ；混凝土的初凝时间t 0为5h二、侧压力计算：（1） 荷载设计值1）混凝土侧压力① 混凝土侧压力标准值：由查表所得的2/75253m kn H F C =⨯=⋅=γ H －浇注高度，取3m ；3/25m kn c =γ；β1=1.2； β2=1.15；v=2m/h ；t 0=5h 20/67.53*2*1***22.0m kn v t r F c ==ββ F 值取较小值，即F1=53.67kn/m 2②混凝土侧压力设计值：F= F1x 分项系数x 折减系数=53.67x1.1x0.85=50.2 kn/m 22）倾倒混凝土时产生的水平荷载查表8-66为4 kn/m 2荷载设计值为４x1.4x0.85=4.76kn/m 23)按表8-69进行荷载组合 Ｆ,=50.2+4.76=55 kn/m 2三、面板计算：面板采用δ6mm ；肋间距300mm ，故面板按三跨连续梁计算。

取10mm 宽的板条作为计算单元3.1强度计算跨度/厚度＝30/0.6＝50<100,属小挠度连续板。

查建筑施工手册“2常用结构计算”中的“荷载与结构静力计算表”，得弯矩系数为－0.100按表2－12静荷载最大查 q=FxL=0.55 kn/mM=系数x ql 2＝0.1x0.55x0.32=4950N.mmW=bh 2/6=10x62/6=60mm 3（W 为抗弯截面系数，由查表所得）式中 b ＝10mm h=6mm面板最大的内力为：δ＝M/W=4950/60=82.5 N/mm 22<170 N/mm 23.2挠度计算查建筑施工手册“2常用结构计算”中的“荷载与结构静力计算表”（表2－12）挠度系数为0.677 ω=EI ql x 1004系数=0.677x 12361054101.210030055.0x x x x x =0.798mm因此，面板强度和挠度满足要求。

承台模板计算书1、方案综述承台采用大块钢模板施工，薄壁墩承台尺寸为7.5×7.5×3m ，采用组合钢模板。

模板采用分块吊装组拼就位的方法施工。

根据模板重量选择合适的起吊设备立模、拆模。

2、结构计算2.1、荷载计算混凝土侧压力根据公式： P=0.2221210γv k k t 计算：P=0.22×24×5×1×1.15×221=43kpa2.2、面板计算面板采用δ＝6mm 厚钢板，[10 竖肋间距0.3m ，[14 横带间距1.0m ，取1m 板宽按三跨连续梁进行计算。

2.2.1、荷载计算q=43×1＝43m kN /有效压头高度：h=γΡ=2443=1.8m2.2.2、材料力学性能参数及指标 3322100.6610006161W mm bh ⨯=⨯⨯=＝4433108.161000121121mm bh I ⨯=⨯⨯==Α=bh=1000×6＝60002m m EI=2.1×1110× 1.8×410×12_10=3.78×2310NmEA=2.1×1110×6×310×6_10=1.26×N 9102.2.3、力学模型（单位：m ）2.2.4、结构计算采用清华大学SM Solver 进行结构分析。

Mmax=0.39m kN .. Qmax=7.74kNa 、强度计算σ=ωM =3610*610*39.0=35Mpa<[σ]=145Mpa ，合格。

τ=A Q =600010*74.73=1.29Mpa<[τ]=85Mpa ，合格。

b 、刚度计算f=0.6mm<l/400＝0.75mm ，合格。

2.3、竖肋计算竖肋采用[10槽钢，间距30cm ，横肋采用[14槽钢，间距100cm 。

2.3.1、荷载计算按最大荷载计算：m kN p q /9.123.0433.0=⨯=⨯=。

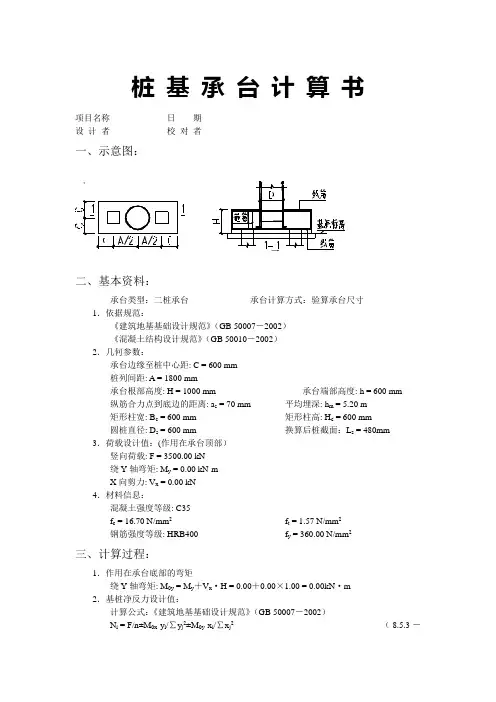

桩基承台计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：承台类型：二桩承台承台计算方式：验算承台尺寸1．依据规范：《建筑地基基础设计规范》（GB 50007－2002）《混凝土结构设计规范》（GB 50010－2002）2．几何参数：承台边缘至桩中心距: C = 600 mm桩列间距: A = 1800 mm承台根部高度: H = 1000 mm 承台端部高度: h = 600 mm纵筋合力点到底边的距离: a s = 70 mm 平均埋深: h m = 5.20 m矩形柱宽: B c = 600 mm 矩形柱高: H c = 600 mm圆桩直径: D s = 600 mm 换算后桩截面：L s = 480mm 3．荷载设计值：(作用在承台顶部）竖向荷载: F = 3500.00 kN绕Y轴弯矩: M y = 0.00 kN·mX向剪力: V x = 0.00 kN4．材料信息：混凝土强度等级: C35f c = 16.70 N/mm2f t = 1.57 N/mm2钢筋强度等级: HRB400 f y = 360.00 N/mm2三、计算过程：1．作用在承台底部的弯矩绕Y轴弯矩: M0y = M y＋V x·H = 0.00＋0.00×1.00 = 0.00kN·m 2．基桩净反力设计值：计算公式：《建筑地基基础设计规范》（GB 50007－2002）N i = F/n±M0x·y i/∑y j2±M0y·x i/∑x j2（8.5.3－2）N1 = F/n = 3500.00/2 = 1750.00 kNN2 = F/n = 3500.00/2 = 1750.00 kN3．承台受柱冲切验算：计算公式：《建筑地基基础设计规范》（GB 50007－2002）F l≤2[β0x·(b c＋a0y)＋β0y·(h c＋a0x)]·βhp·f t·h0（8.5.17－1）自柱边到最近桩边的水平距离：a0 = 0.36 m最不利一侧冲切面计算长度：b m = 1.20 m作用于最不利冲切面以外冲切力设计值：F l = 1750.00 kN承台有效高度：h0 = H－a s = 1.00－0.07 = 0.93 m冲跨比：λ0 = a0/h0 = 0.36/0.93 = 0.39冲切系数：β0= 0.84/(λ0＋0.2) = 0.84/(0.39＋0.2) = 1.43β0·b m·βhp·f t·h0= 1.43×1.20×0.98×1570.00×0.93= 2465.10 kN > F l = 1750.00 kN, 满足要求。

附件1：承台模板受力计算书本计算以分离立交桥1#墩承台为例。

此承台为所有承台中受力最大的承台，此承台尺寸为6.5m（长）×2.5m（宽）×2.3m（高）一、计算依据及基本参数1.《钢结构设计规范》 GB50017－2003；2.《公路施工手册-桥梁（下册）》；3.《公路桥涵施工技术规范》 JTG/T F50-2011；4.《钢结构设计手册（上册）（第三版）》；5．《建筑施工计算手册（第四版）》6．《路桥施工常用数据手册》7.《路桥施工计算手册》8.基本计算参数：砼的重力密度γc= 25 (kN/m3)新浇混凝土的初凝时间 t0= 5 (h) （200/T+15）外加剂影响β1= 1.2 《公路施工手册-桥梁（下册）》混凝土塌落度影响β2= 1.15 《公路施工手册-桥梁（下册）》浇筑方式产生的侧压力 3.2KN/m2 《建筑施工计算手册公式得出》泵送混凝土的浇筑量 33 (m3/h)浇筑速度 2 m/h每次连续浇筑高度 0.75 m（假定）振捣方式产生的侧压力插入式振捣棒 1.9 (KN/m2）《公路施工手册-桥梁（下册）》混凝土入模温度 T= 25 ℃钢材弹性模量 E＝2.06×105N/mm2钢材强度设计值抗拉、抗压、抗弯f＝215N/mm2；抗剪fv＝125N/mm2；变形量控制值：结构外露模板，其挠度值为≤L/400钢模面板变形≤1.5mm钢模板的钢棱、柱箍变形≤L/500二、新浇混凝土对模板的侧压力采用内部振捣器，新浇筑混凝土作用于模板的最大侧压力，按照下列两式计算，取较小值。

F＝0.22γct0β1β2v1/2 (1)F＝γcH (2)式中各参数取值：γc－混凝土的重力密度 25 (KN/m3)t0－新浇筑混凝土的初凝时间 5 (h)v－混凝土的浇筑速度 2 (m/h)β1－外加剂影响修正系数 1.2β2－混凝土塌落度影响修正系数 1.15根据(1)式计算最大侧压力F=0.22x25x5x1.2x1.15x2^0.5=53.7 (KN/m2)根据(2)式计算最大侧压力F=25x2.3=57.5(KN/m2)根据(2)式计算新浇混凝土最大压头高度h=F/γc= 2.15(m)最大侧压力取值= F+振捣方式产生的侧压力+倾倒方式产生的侧压力=53.7+3.2+1.9=58.8 KN/m2根据计算结果，绘制混凝土侧压力分布示意图：三、面板强度计算面板采用5mm厚钢板公式采用《路桥施工计算手册》取100mm宽度的计算单元，按支承于竖肋（[8#槽钢）的三跨连续梁计算。

承台模板计算(手算)1、计算总说明本计算书是验算承台模板的面板与肋的规格及间距，保证模板具有足够的强度及刚度，本承台模板净尺寸为6.5m ×6.5m ×2m ，由δ=6mm 面板，[10竖肋及2[25横肋组成，材质均为Q235B 级钢材。

竖肋间距为300mm ，横肋间距为900mm ，结构表面外露的模板挠度不大于模板构建跨度的L/400。

2、数据准备承台模板受水平力的作用，所以只考虑新浇筑混凝土产生的侧压力与浇筑产生的倾倒荷载。

⑴混凝土供应量V=30m 3/h ，混凝土浇筑速度为：h m v /7.05.65.630=⨯= 新浇筑的混凝土作用于模板的最大侧压力按下式计算，并取计算得到的较小值：120120.22c F t V γββ= c F H γ=c γ—砼的重力密度,3c /24m KN =γ；t 0—新浇筑砼的初凝时间,t 0=6h ；1β—外加剂影响修正系数，掺具有缓凝作用的外加剂时取1.2；2β—混凝土坍落度影响修正系数，当塌落度为110-150mm 时，取1.15； H —混凝土侧压力的计算位置处到新浇混凝土顶面的总高度，取H=2m ； 所以：120120.22c F t V γββ==0.22×24×6×1.2×1.15×0.70.5=36.6KN/m 2新浇混凝土的有效高头为m F h c 52.124/6.36/===γ2/48242m KN H F c =⨯==γ⑵根据《建筑施工模板安全技术规范》JGJ 162-2008规定，新浇混凝土的倾倒荷载取2KN/m 2。

3、面板验算面板钢板厚度δ=6mm ，[10竖肋间距0.3m ，2[25横肋间距0.9m ，取1cm 板宽按三跨连续梁进行计算，计算简图如下图所示。

根据《建筑施工模板安全技术规范》JGJ 162-2008表A.1.1-1Q235钢材抗拉、抗压、抗弯强度为Mpa 215，由公式4.3.1-3荷载组合为：()m q /KN 45.001.029.06.362.1=⨯⨯+⨯=。
