BGP路由协议详解制作人：张选波二〇〇九年六月二十二日一、BGP的概况BGP最新的版本是BGP第4版本（BGP4）,它是在RFC4271中定义的；一个路由器只能属于一个AS。
AS的范围从1-65535（64512-65535是私有AS号），RFC1930提供了AS 号使用指南。
BGP的主旨是提供一种域间路由选择系统，确保自主系统只能够无环地交换路由选择信息，BGP路由器交换有关前往目标网络的路径信息。
BGP是一种基于策略的路由选择协议，BGP在确定最佳路径时考虑的不是速度，而是让AS能够根据多种BGP属性来控制数据流的传输。
1、BGP的特性BGP将传输控制协议（TCP）用作其传输协议。
是可靠传输，运行在TCP的179端口上（目的端口）由于传输是可靠的，所以BGP0使用增量更新，在可靠的链路上不需要使用定期更新，所以BGP使用触发更新。
类似于OSPF和ISIS路由协议的Hello报文，BGP使用keepalive周期性地发送存活消息（60s）（维持邻居关系）。
BGP在接收更新分组的时候，TCP使用滑动窗口，接收方在发送方窗口达到一半的时候进行确定，不同于OSPF等路由协议使用1-to-1窗口。
丰富的属性值可以组建可扩展的巨大的网络2、BGP的三张表邻居关系表⏹所有BGP邻居转发数据库⏹记录每个邻居的网络⏹包含多条路径去往同一目的地，通过不同属性判断最好路径⏹数据库包括BGP属性路由表⏹最佳路径放入路由表中⏹EBGP路由（从外部AS获悉的BGP路由）的管理距离为20⏹IBGP路由（从AS系统获悉的路由）管理距离为200如下图所示。
邻居表，包含与之建立BGP连接的邻居⏹使用命令show ip bgp summary可以查看到Router#sh ip bgp summaryBGP router identifier 11.1.1.1, local AS number 100BGP table version is 8, main routing table version 85 network entries using 585 bytes of memory6 path entries using 312 bytes of memory4/3 BGP path/bestpath attribute entries using 496 bytes of memory1 BGP AS-PATH entries using 24 bytes of memory0 BGP route-map cache entries using 0 bytes of memory0 BGP filter-list cache entries using 0 bytes of memoryBGP using 1417 total bytes of memoryBGP activity 5/0 prefixes, 6/0 paths, scan interval 60 secsNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd10.1.1.1 4 100 14 18 8 0 0 00:09:32 211.1.1.2 4 200 12 16 8 0 0 00:07:03 1转发表，从邻居那里获悉的的所有路由都被加入到BGP转发表中。
bgp协议详解BGP协议详解。
BGP（Border Gateway Protocol）是一种用于在互联网中交换路由信息的协议。
它是一种路径矢量协议，具有高度的可扩展性和稳定性，被广泛应用于大型互联网服务提供商和企业网络中。
本文将对BGP协议进行详细解析，包括其工作原理、特点以及应用场景。
BGP协议的工作原理主要包括路由信息的交换和路由决策过程。
在BGP网络中，各个路由器通过BGP协议交换路由信息，每个路由器都维护着一张完整的路由表，其中包含了整个互联网的路由信息。
当某个路由器接收到新的路由信息时，会根据一定的路由决策规则，选择最优的路由，并更新本地路由表。
BGP协议使用的路由决策规则主要包括AS路径长度、前缀长度、路由器的出口策略等。
BGP协议具有以下几个特点，第一，BGP协议采用TCP连接来进行路由信息的交换，保证了路由信息的可靠传输。
第二，BGP协议支持CIDR（无分类域间路由），可以有效地减少路由表的大小，提高路由信息的传输效率。
第三，BGP协议具有很强的可扩展性，可以支持成千上万条路由信息的交换。
第四，BGP协议支持多种路由策略，可以根据实际需求进行灵活的路由控制。
BGP协议在互联网中具有广泛的应用场景。
首先，BGP协议被广泛应用于互联网服务提供商之间的路由交换，保证了整个互联网的连通性和稳定性。
其次，BGP协议也被广泛应用于企业网络中，可以实现企业内部网络与外部网络的连接，实现灵活的路由控制和流量管理。
此外，BGP协议还被应用于云计算、SDN（软件定义网络）等新兴网络技术中，为网络的可扩展性和灵活性提供了重要支持。
总之，BGP协议作为互联网中最重要的路由协议之一，具有高度的可靠性、可扩展性和灵活性，被广泛应用于互联网服务提供商和企业网络中。
通过深入理解BGP协议的工作原理和特点，可以更好地应用和管理BGP网络，为网络的稳定运行和高效管理提供重要支持。
BGP协议详解边界⽹关协议（BGP）是运⾏于 TCP 上的⼀种⾃治系统的路由协议。
BGP 是唯⼀⼀个⽤来处理像因特⽹⼤⼩的⽹络的协议，也是唯⼀能够妥善处理好不相关路由域间的多路连接的协议。
BGP 构建在 EGP 的经验之上。
BGP 系统的主要功能是和其他的 BGP 系统交换⽹络可达信息。
⽹络可达信息包括列出的⾃治系统（AS）的信息。
这些信息有效地构造了 AS 互联的拓朴图并由此清除了路由环路，同时在 AS 级别上可实施策略决策。
⾃治系统：autonomous system。
在互联⽹中，⼀个⾃治系统(AS)是⼀个有权⾃主地决定在本系统中应采⽤何种路由协议的⼩型单位。
这个⽹络单位可以是⼀个简单的⽹络也可以是⼀个由⼀个或多个普通的⽹络管理员来控制的⽹络群体，它是⼀个单独的可管理的⽹络单元（例如⼀所⼤学，⼀个企业或者⼀个公司个体）。
⼀个⾃治系统有时也被称为是⼀个路由选择域（routing domain）。
⼀个⾃治系统将会分配⼀个全局的唯⼀的16位号码，有时我们把这个号码叫做⾃治系统号（ASN）。
-----------------SPTN ⾃治系统号10（传统域）⾃治系统号20（SDN域）⼀个⾃治系统就是处于⼀个管理机构控制之下的路由器和⽹络群组。
它可以是⼀个路由器直接连接到⼀个LAN上，同时也连到Internet上；它可以是⼀个由企业⾻⼲⽹互连的多个局域⽹。
在⼀个⾃治系统中的所有路由器必须相互连接，运⾏相同的路由协议，同时分配同⼀个⾃治系统编号。
⾃治系统之间的链接使⽤外部路由协议，例如BGP.。
多出⼝的⾃治系统多出⼝的⾃治系统（Multihomed AS）是指与其它的⾃治系统具有多于⼀个连接的⾃治系统。
⼀旦那些连接中的某⼀个完全失效，这个多出⼝的⾃治系统也仍然能保持和互联⽹络的联系。
但是，这类⾃治系统不允许与⾃⼰所连接的其它任⼀个⾃治系统穿过⾃⼰来访问另⼀个⾃治系统。
如图1所⽰，AS1、AS2、AS3、AS4和AS5是五个⾃治系统，如果⾃治系统AS2和AS3的连接发⽣了故障，其他的⾃治系统之间的连接不受影响。
BGP协议原理及配置中文详解BGP（Border Gateway Protocol）是一种用于在互联网中进行路由选择的协议。
它通过交换路由信息，使得不同的自治系统（AS）能够相互通信和寻找最优的路由。
本文将详细介绍BGP协议的原理，以及如何进行BGP的配置。
一、BGP协议原理1. BGP的基本概念BGP是一种路径矢量协议，使用AS路径作为路由选择的依据。
它与内部网关协议（IGP）如OSPF和EIGRP相比，具有更强大和灵活的路由选择功能。
2. BGP的路由选择原则BGP通过评估路径的属性来选择最佳的路径，其路由选择的原则包括：- AS路径长度：短的AS路径被认为是更优的路径。
- 接入点：具有多个接入点的AS被认为具有更好的可达性。
- 路径属性：权重、本地优先级、本地地址优先和原点等属性。
3. BGP的路由传播过程BGP路由传播过程包括以下步骤：- 邻居建立：通过建立BGP邻居关系，交换自己的路由信息。
- 路由更新：将本地的路由信息发送给邻居，并接收邻居的路由信息。
- 路由策略：基于策略进行路由选择和过滤，决定最佳路径。
- 路由保存：将最佳的路由信息保存在BGP路由表中，用于转发数据包。
4. BGP的自治系统边界路由器（ASBR）自治系统边界路由器是连接不同自治系统的路由器，其核心任务是将本地自治系统的路由信息传递给其他自治系统，并将其他自治系统的路由信息传递到本地自治系统。
ASBR是BGP协议的核心设备。
二、BGP的配置流程BGP的配置涉及到几个重要的步骤，包括配置BGP邻居关系、配置路由策略、配置BGP属性等。
1. 配置BGP邻居关系首先需要配置BGP路由器之间的邻居关系，包括远程路由器的IP 地址、AS号码等相关信息。
举例来说，假设我们要配置与邻居路由器A建立BGP邻居关系，需要在本地路由器上执行如下命令：```router bgp <本地AS号>neighbor <邻居路由器A的IP地址> remote-as <邻居路由器A的AS 号>```2. 配置路由策略在BGP配置过程中，我们可以根据需要配置策略，来控制路由的选择和传播。
bgpdump 用法-回复bgpdump 是一种用于解析和分析BGP协议报文的工具。
BGP（边界网关协议）是互联网中的核心路由协议之一，用于在不同自治系统（AS）之间交换网络路由信息。
bgpdump 能够将BGP报文转换为易于理解和分析的格式，以帮助网络工程师和研究人员深入了解和研究互联网路由的动态特性。
本文将介绍bgpdump 的用法和主要功能，以及如何使用这个工具来分析和解析BGP报文。
第一步：安装bgpdump要使用bgpdump，首先需要在系统上安装它。
bgpdump 是一个开源工具，可以从其官方网站或其他源获取其源代码。
根据所使用的操作系统不同，可能需要进行编译和安装。
以下是在Linux 系统上安装bgpdump 的步骤：1. 打开终端并使用命令行工具进入合适的目录。
2. 下载bgpdump 的源代码，可以通过使用Git 命令`git clone` 或直接从官方网站下载。
3. 解压下载的代码包。
4. 进入解压后的目录，并运行`make` 命令进行编译。
5. 如果编译成功，可以使用`make install` 命令将bgpdump 安装到系统中。
请注意，安装bgpdump 的过程可能因操作系统和版本的不同而有所差异。
在安装过程中，应该遵循官方文档或安装指南中提供的具体说明。
第二步：解析BGP 报文安装完成后，就可以开始使用bgpdump 了。
首先，我们需要获取一份BGP 报文，可以从实际的BGP 路由器、公共路由器数据集（如Routeviews）或类似的数据源中获取。
一旦获取到BGP 报文文件，就可以使用bgpdump 对其进行解析。
以下是解析BGP 报文的示例命令：`bgpdump -m <bgp_message_file>`上述命令中，`<bgp_message_file>`是指向BGP 报文文件的路径。
执行命令后，bgpdump 将解析报文，并将其转换为易于理解的文本输出。
bgp实验报告总结
BGP实验报告总结
背景
BGP（Border Gateway Protocol）是用于在互联网中交换路由信息的协议。
它是一种路径矢量协议，用于确定最佳路径，并且能够适应网络拓扑的变化。
在本次实验中，我们对BGP进行了实验，并对实验结果进行了总结和分析。
实验过程
在实验中，我们使用了模拟器来模拟网络环境，并配置了多个路由器和主机。
我们通过配置BGP协议来模拟网络中的路由器之间的路由信息交换。
我们还模拟了网络中的故障情况，以观察BGP协议对网络拓扑变化的适应能力。
实验结果
通过实验，我们观察到BGP协议在网络拓扑变化时能够快速地重新计算最佳路径，并更新路由表。
当网络中发生故障时，BGP能够及时地发现并通知其他路由器，从而保证了网络的稳定性和可靠性。
此外，我们还观察到BGP协议在处理大规模网络时的效率和性能表现良好。
总结与分析
通过本次实验，我们对BGP协议的工作原理和性能有了更深入的了解。
BGP作为互联网中最重要的路由协议之一，具有很强的稳定性和可靠性。
它能够适应网络拓扑的变化，并且能够处理大规模网络的路由信息交换。
因此，BGP协议在互联网中扮演着至关重要的角色。
结论
通过本次实验，我们对BGP协议有了更深入的了解，并且验证了其在网络中的
稳定性和可靠性。
BGP协议的高效性和性能表现使其成为互联网中不可或缺的一部分，对于构建稳定和可靠的互联网具有重要意义。
我们将继续深入研究BGP协议，并将其应用于实际网络中，以提高网络的稳定性和可靠性。

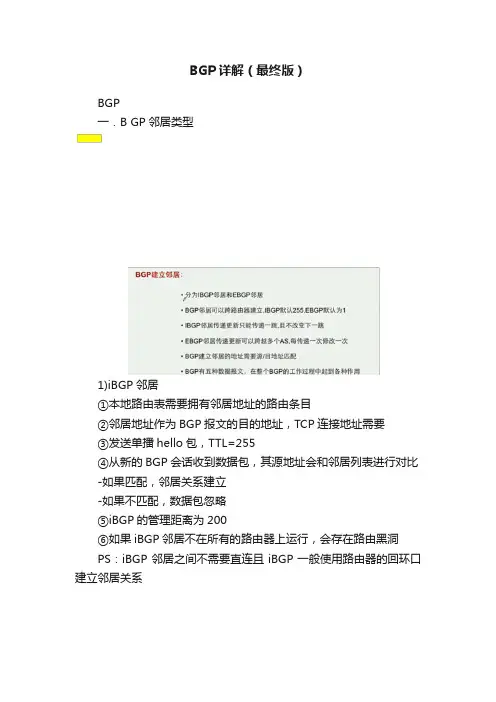

BGP详解（最终版）BGP一．B GP邻居类型1)iBGP邻居①本地路由表需要拥有邻居地址的路由条目②邻居地址作为BGP报文的目的地址，TCP连接地址需要③发送单播hello包，TTL=255④从新的BGP会话收到数据包，其源地址会和邻居列表进行对比-如果匹配，邻居关系建立-如果不匹配，数据包忽略⑤iBGP的管理距离为200⑥如果iBGP邻居不在所有的路由器上运行，会存在路由黑洞PS：iBGP邻居之间不需要直连且iBGP一般使用路由器的回环口建立邻居关系(config-router)#neighbor [DIP] remote-as [DAS目标ASID与自己相同]指定邻居目标ip以及AS ID(config-router)#neighbor [DIP] update-source [Source loopback]指定邻居目标ip以及更新源2）EBGP邻居①本地路由表需要拥有邻居地址的路由条目②邻居地址作为BGP报文的目的地址，TCP源和目的连接地址需要匹配③发送单播的hello包，默认TTL=1（可以通过命令修改）④可以传递任意多个AS，没有跳数限制⑤经过AS改变下一跳地址⑥EBGP一般使用直连接口配置BGP邻居，使用换回口配置邻居可以增加网络冗余⑦EBGP的管理距离为20(config-router)#neighbor [DIP] remote-as [DAS 目标ASID 与自己不同]指定邻居目标ip 以及AS ID(config-router)#neighbor [DIP] update-source [Source loopback]指定邻居目标ip 以及更新源(config-router)#neighbor [DIP] ebgp-multihop [TTL 数目，默认为255]修改到达邻居目标ip 的跳数（TTL ）二．B GP五种报文类型1）Open包用于协商BGP邻居建立的各项参数2）Update包进行路由信息交换的更新包PS：更新信息中携带路由前缀信息和前缀的前缀属性（Network+Attribute）3）Notification包报告邻居关系错误，邻居关系终止4）Keepalive包用于维持邻居关系，保证邻居关系正常5）Route-refresh包为保证网络稳定，触发更新的路由机制三．B GP邻居六种状态1）IDLE搜索路由表，查看是否有到达邻居的路由PS：第一次转向IDLE状态后，路由器会启动重新连接计时器，计时器终止后路由器会重新发起BGP连接。
作者：红盟过客CCIE理论QQ:369136929时间：2007年夏天地点：浙江杭州软件：Visio2003CorelDRAW12WPS2005说明：一般情况下三台路由器。
顺序：R1的s0接R2的s0，R2的s1接R3的R1。
R2提供时钟。
在这里用lookback接口来模拟不同网段。
路由器都为最小配置cisco2501.IOS是12.0以上。
提醒一下:现在可以用Dynamips软件完全模拟所有的实验。
为了使实验更有价值，所写实验均在真实路由器上完成。
BGP学习心得学习也是一种历程，有酸甜也有苦辣。
不管是否成功，只知道风雨兼程。
我自己比较喜欢写心得，记录自己在学习中的失败与成功付出与回报。
成功是属于那些曾经和正在努力的朋友。
只有加倍努力，才能超越自我。
经过26天不间断的努力，BGP完全实验手册终于写完。
我想，我在学习CCIE r/s时，遇到最大的问题就是BGP。
当然，BGP还不是最难的，最难的我个为认为是集成is-is。
因为:就算你想去学好这一协议，也是很难找得到像这方面的资料的。
我在开始学习BGP时遇到很多问题，特别是在IGP学习时间长了，刚开始不能马上用另外一种思想去理解BGP。
学习起来是十分艰难。
不过，通过不断的努力。
还有不断的实验，现在我只能说，BGP我算是入了门，能给不懂的朋友讲解BGP基础知识。
我个人是想彻底征服BGP。
BGP这种协议确实功能非常强大，能精确的控制路由条目的进与出。
IGP 没有一种协议能与之相提并论。
这本实验手册是我在对照<<BGP命令与配置手册》学习命令时，写的读书笔记。
当然，这些实验不是我发明，并且电力02年出的这本书上面有很多错误，很多都是很小但是很明显的至少有几十处，电力的这本书现在也差不多绝版。
写这个实验的目的很简单，一是复习一下我所学的内容，二是给后面的朋友一个提示。
我在写实验手册的时候是按照一步一步来写的，也就是从简到难。
有一种循序渐进的过程。
BGP路由协议详解制作人：张选波二〇〇九年六月二十二日一、BGP的概况BGP最新的版本是BGP第4版本（BGP4）,它是在RFC4271中定义的；一个路由器只能属于一个AS。
AS的范围从1-65535（64512-65535是私有AS号），RFC1930提供了AS 号使用指南。
BGP的主旨是提供一种域间路由选择系统，确保自主系统只能够无环地交换路由选择信息，BGP路由器交换有关前往目标网络的路径信息。
BGP是一种基于策略的路由选择协议，BGP在确定最佳路径时考虑的不是速度，而是让AS能够根据多种BGP属性来控制数据流的传输。
1、BGP的特性BGP将传输控制协议（TCP）用作其传输协议。
是可靠传输，运行在TCP的179端口上（目的端口）由于传输是可靠的，所以BGP0使用增量更新，在可靠的链路上不需要使用定期更新，所以BGP使用触发更新。
类似于OSPF和ISIS路由协议的Hello报文，BGP使用keepalive周期性地发送存活消息（60s）（维持邻居关系）。
BGP在接收更新分组的时候，TCP使用滑动窗口，接收方在发送方窗口达到一半的时候进行确定，不同于OSPF等路由协议使用1-to-1窗口。
丰富的属性值可以组建可扩展的巨大的网络2、BGP的三张表邻居关系表⏹所有BGP邻居转发数据库⏹记录每个邻居的网络⏹包含多条路径去往同一目的地，通过不同属性判断最好路径⏹数据库包括BGP属性路由表⏹最佳路径放入路由表中⏹EBGP路由（从外部AS获悉的BGP路由）的管理距离为20⏹IBGP路由（从AS系统获悉的路由）管理距离为200如下图所示。
邻居表，包含与之建立BGP连接的邻居⏹使用命令show ip bgp summary可以查看到Router#sh ip bgp summaryBGP router identifier 11.1.1.1, local AS number 100BGP table version is 8, main routing table version 85 network entries using 585 bytes of memory6 path entries using 312 bytes of memory4/3 BGP path/bestpath attribute entries using 496 bytes of memory1 BGP AS-PATH entries using 24 bytes of memory0 BGP route-map cache entries using 0 bytes of memory0 BGP filter-list cache entries using 0 bytes of memoryBGP using 1417 total bytes of memoryBGP activity 5/0 prefixes, 6/0 paths, scan interval 60 secsNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd10.1.1.1 4 100 14 18 8 0 0 00:09:32 211.1.1.2 4 200 12 16 8 0 0 00:07:03 1转发表，从邻居那里获悉的的所有路由都被加入到BGP转发表中。
BGP属性详解--AS-path--属性发布者：hua812 来源：网络转载发布日期：2014年04月27日文章评论发表文章在IGP时代我们都知道，比如说ospf，链路状态协议，在进行路由选择的时候，比的是链路的耗费，哪条链路耗费小则会更优先，如果两个链路耗费是一样的，那么就做负载均衡。
实际上就2个原则成就了ospf---最短路径优先的工作原理。
那如果在BGP中，有多条路由可以到达目的的时候，应当如何进行选择呢？哪一条路径是比较优先的呢？来看看这11个属性的优先级，加深记忆，最好能熟练的背下来：1 HIGHEST WEIGHT--cisco私有属性2 HIGHEST LOCAL PRERENCE -----公认可选3 ROUTE ORIGINATED BY THE ROUTER NEXT HOP=0.0.0.0 * -----公认必尊well-known mandatory4 SHORTEST AS PATH * -----公认必尊well-known mandatory5 LOWEST ORIGINATED IGP>EGP>INCOMPLETE * -----公认必尊well-known mandatory6 LOWEST MED7 EBGP PATH OVER IBGP PATH8 PREFER THE PATH THROGH THE CLOSEST IGP NEIGHBOR9 RREFER OLDEST ROUTER FOR EBGP PATH10 PREFER THE PATH WITH THE LOWEST NEIGHBOR BGP ROUTER ID11 BGP LOWEST ROUTER ID12 MINIMUM CLASTER LIST LENGTH在bgp中，除了有一大堆原理需要深刻理解以外，选路原则是重中之重。
一定需要掌握(要想对bgp有所认识和故障排查，这里一定是要掌握而不是了解)选路原则。
BGP第一节：IBGP邻居（所用的版本是4）IBGP邻居：通常运行在同一个AS内。
AS ：就是一组被统一管理的路由器。
这组路由器的特点：使用相同的内部网关协议，统一的度量值。
特点：可以直连，也可以不直连，但是底层必须能够访问。
AS号在eigrp的作用就是用于邻居的建立。
在BGP中可以理解为是不同的运营商。
bgp的AS号是需要申请的。
具体的配置：neighbor 邻居Ip remote-as AS号show controllers serial 0/0查看某接口是DCE还是DTE。
配置时钟速率：clock rate 64000一定要在DCE端配置时钟速率。
R1与R2 建立邻居BGP的三张表：邻居表：BGP的邻居关系不会自动建立，需要单播进行指邻居。
（保留对端的AS 号码）BGP表：收集所有的路由信息，并且保留BGP 的所有属性--------更好的做人为控制。
BGP的管理距离值：20和200；20是从EBGP学过来的路由，200是从IBGP学过来的路由。
路由表：BGP的报文：Open:Keepalive:激活（hold时间不一样，邻居可以建立，它会进行协商选择时间小的，并且它的keepalive的时间自动调整为Hold时间的1/3。
如果hello时间为0则BGP的邻居不down）(需要注注意的是：hello时间不一样，ospf的邻居将不会建立)修改命令;timesbgp 10 30Update:包括路由器的属性，还有我BGP的路由信息。
Notification:如果两端的AS号不一致，则会出现NOTIFICATION这个报文。
-------BGP建立出错的时候也会出现这个报文。
（2）：清除了BGP的邻居关系时，也会出现这种报文。
BGP的经典案例（IBGP）解决方法：如果有多条链路，就要建立多个邻居关系。
用物理接口建立邻居；不太可行(不太稳定)，但是所出现的问题能解决。
用这种方法所出现的问题：设备的消耗（内存，CPU）第二中的解决方法：就是邻居地址起环回口。
BGP路由协议的基本原理分析BGP（边界网关协议）是一种基于TCP的路由协议，用于在互联网中的自治系统（AS）之间交换路由信息。
它在互联网的路由选择中起着重要的作用，能够实现可靠的路由选择和路由信息传递。
本文将对BGP路由协议的基本原理进行分析。
一、BGP的概述BGP是一种自治系统间的路由协议，其主要目的是实现自治系统之间的路由选择和路由信息交换。
在互联网中，自治系统是由一组具有相同的路由策略和管理控制的网络组成的。
BGP通过在自治系统之间传递路由信息，完成路由选择和路径决策的过程。
二、BGP的路由选择过程1. 邻居关系的建立BGP邻居关系是指两个相邻的BGP路由器之间建立的TCP连接。
BGP路由器通过邻居关系来交换路由信息。
在建立邻居关系之前，需要通过指定IP地址和自治系统号码来确定对端路由器。
一旦邻居关系建立，BGP路由器之间就可以开始交换路由信息了。
2. 路由信息的交换BGP路由器之间通过建立邻居关系后，开始交换路由信息。
BGP路由器会将它所知道的路由信息广播给相邻的BGP路由器，同时也会接收相邻BGP路由器发送过来的路由信息。
BGP路由器使用BGP UPDATE消息来交换这些路由信息。
3. 路由信息的选择BGP路由器通过收集到的各个邻居BGP路由器发送的路由信息，进行路由选择和路径决策。
BGP路由器根据一系列的策略和规则来选择最佳的路由路径。
例如，BGP路由器可以根据AS路径长度、路由的可达性和可靠性等因素来确定最佳路径。
4. 路由表的更新BGP路由表是存储BGP路由信息的数据结构，BGP路由器将选择的最佳路由路径添加到路由表中。
一旦路由表更新完成，BGP路由器会将这些更新的路由信息通知给其他邻居BGP路由器，保持整个网络的一致性。
三、BGP的特点与优势1. 可靠性与稳定性：BGP路由协议具有很高的可靠性和稳定性。
它可以通过选择最佳的路由路径，避免网络的拥塞和故障，确保网络的高可用性。
2. 可扩展性：BGP路由协议在设计上考虑了网络的可扩展性。
实验3 BGP协议实验注意：为了提高效率，上传文件到服务器可以用在实验报告上粘贴相关内容的截图代替。
1．查看R1和R2的路由表，注入路由信息前，是否有对方loopback的路由信息？注入路由信息后，是否有对方loopback的路由信息？为什么？答：注入路由信息前，没有对方的loopback；注入路由信息后，有对方的loopback；因为没有注入路由信息前，5.5.5.5的路由信息不会被BGP转发。
2．[R2]ping –a 4.4.4.4 5.5.5.5 能否ping通？如果不用ping命令的－a参数是否能ping通？为什么？答：能ping通，如果不用-a不能ping通。
-a参数指定源地址，而如果不指定4.4.4.4为源地址，则源地址为2.1.1.2，而R1中没有2.1.1.2的路由信息，所以ping消息无法返回。
3．把所截报文命名为BGP1-学号，并上传到服务器。
根据截获的BGP报文的顺序和结构，填写下表。
4. 思考题：在实验截获的报文中是否有NOTIFICATION报文？为什么？答：没有，因为BGP运行正常没有出错。
5. 写出一个Update报文的完整结构，并指出报文中路由信息所携带的路由属性。
答：Marker(16 byte) 全1 检测BGP对等体之间的同步是否丢失Length(2 byte) 55 整个报文长度Type(1 byte) 2(UPDATE) 报文类型Withdrawn Routes Length(2 byte) 0 撤销路由长度Withdrawn Routes(变长0 byte) - 撤销路由Path Attribute Length(2 byte) 27 路径属性长度Path Attribute(27 byte) 见下路径属性ORIGIN(3+1=4 byte) 0(IGP) 起点属性AS_PATH(3+6=9 byte) 见下AS路径属性Segment type(1 byte) 2(AS_SEQUENCE)Segment length(1 byte) 1AS4(4byte) 100NEXT_HOP(3+4=7 byte) 1.1.1.1 下一跳属性MED(3+4=7 byte) 0 部邻居路由器进AS内的优先路径此Update报文共携带以上4个路由属性。
bgpdump 用法-回复bgpdump 是一个用于分析和处理BGP (边界网关协议) 路由器输出的转储文件的工具。
它可以帮助网络管理员和研究者更深入地了解和分析网络中的路由信息。
本文将介绍bgpdump 的安装和使用，以及如何利用它来提取有关网络路由的有用信息。
第一步：安装bgpdump 工具bgpdump 是一个开源工具，可以从其官方网站（第二步：理解bgpdump 文件格式bgpdump 用于处理BGP 路由器的输出文件。
这些输出文件通常是二进制文件，需要使用bgpdump 工具进行分析。
bgpdump 文件格式主要有两种类型：MRT 格式和RIPE NCC 格式。
MRT 格式用于路由器输出的转储文件，而RIPE NCC 格式则是由RIPE NCC 的Route Collector 工具生成的。
第三步：转换和分析bgpdump 文件一旦安装了bgpdump 工具并熟悉了文件格式，就可以开始转换和分析bgpdump 文件了。
以下是一些常用的bgpdump 命令行选项：1. 转换MRT 文件为文本格式：bgpdump -m input.mrt > output.txt这个命令将输入文件input.mrt 转换为文本格式，并输出到output.txt 文件。
2. 过滤特定的路由信息：bgpdump -O output.txt -s 192.0.2.0/24这个命令将从input.mrt 文件中提取出子网为192.0.2.0/24 的路由信息，并将结果保存到output.txt 文件中。
3. 输出路由器更新信息：bgpdump -O output.txt -T UPDATES input.mrt这个命令将从input.mrt 文件中提取出所有的路由器更新信息，并将结果保存到output.txt 文件中。
4. 提取特定时间段的路由信息：bgpdump -O output.txt -T ROUTES -t start_time end_time input.mrt这个命令将从input.mrt 文件中提取出指定时间范围内的路由信息，并将结果保存到output.txt 文件中。
