一、煤矿用耐磨多级MD450—60*9离心泵操作规程（一）设备参数我矿现井下中央水泵房使用的五台水泵，型号为MD450—60*9离心泵，额定流量为450m³╱h ，水泵扬程540m，转速：1480r╱min，配套电动机功率为1000kw，额定电压10kv。
（二）操作顺序水泵在一般正常情况下按以下操作顺序进行：1、罐泵：先打开真空表阀门，然后打开射流装置阀门，观察真空表读数，直到真空表指针稳定在规定的范围之内（-0。
1~-0。
08 MPa）。
2、启动：合上电源开关，启动水泵电机，水泵电机达到正常转速后，缓缓打开水泵出水阀门，观察压力表读数，正常范围为：4.5~5.0MPa，待排水正常后关闭射流装置阀门。
（注：必须在水泵运转正常后2分钟内打开出水阀门）3、停泵：缓缓关闭水泵出水阀门，切断电源，水泵停止运转。
（注：严禁在出水闸阀打开的状态下停泵）（三）泵的维护与保养1、运行中的维护和保养（1）水管路必须高度密封。
（2）禁止泵在汽蚀状态下长期运行。
（3）禁止泵在额定流量运行时，电机超电流长期运行。
（4）定时检查泵运行时，电机超电流长期运行。
（5）泵在运行过程中应有专人看管，以免发生意外。
（6）泵每运行500小时应对轴承进行加油。
（7）泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。
2、机械密封维护与保养（1）机械密封润滑应清洁无固体颗粒。
（2）严禁机械密封在干磨情况下工作。
（3）起动前应盘动泵（电机）几圈，以免突然起动造成密封环断裂损坏。
（四）故障原因及排除方法。
MD型煤矿用耐磨多级离心泵使用说明书北京欣北泵泵业制造有限公司地址：北京市顺义区★安全警示※用户不得随意更换安标受控配套件，如改变配套件时应选择具有安全标志的产品并确保整体匹配※使用本产品之前必须认真阅读本使用说明书，及相关配套产品的使用说明书。
在安装、使用和维修过程中必须遵循本产品及相关设备的安全操作规程。
※泵不得长时间在小流量和零流量下运转，否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备的损坏。
※泵为旋转设备，在安装、维修泵机组前必须切断电源，否则会造成人身伤害。
※泵在使用前必须检查电缆有无破损、折断，以及接地是否良好，泵机组运行时，严禁进入或拆下防护罩，否则会造成人身伤害。
※泵在使用前先拆下联轴器之间的柱销，点启动开关按钮，确定电机旋转方向正确无误后重新装上柱销后方可使用。
※本系列泵属于高压力泵，泵及管路的安装必须牢固可靠，管路之间结合面处的密封垫在安装时不得有折皱现象。
※该系列泵在启动时，所有人员必须距泵有一定的距离，待泵运行正常时方可接近，一旦发生异常情况，应立即关闭电源。
※该系列泵在运行中，人员不得用手接触旋转的联轴器和轴，避免给人身带来伤害。
※泵在运行中不得拆动轴承压盖，对轴承处进行加油。
※该系列的泵如果用于煤矿井下，可以配带YB2系列，若用在采掘工作面时必须用YBK系列电机，Y系列的电机不能用于井下。
※必须安装联轴器防护罩，以免发生人身伤害。
※为防止泵运转后，因泵轴与电机轴相抵出现断轴甚至烧电机等事故。
目录1、概述12、结构特征与工作原理13、泵的技术特性及曲线44、泵的外形图及安装尺寸125、泵的安装、调试206、泵的使用、操作207、故障分析排除218、安全警示与保护229、泵的保养、维护2210、泵的运输、贮存2311、易损件明细表2412、安标受控主要零（部）件明细表2413、随机专用工具及文件明细表25一、概述1.1、说明书编写依据GB/T9969-2008标准1.2本系列泵生产执行标准：MT/T114－2005。
MD450-60*8型矿用卧式多级离心泵概述：MD450-60*8型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：480米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD450-60*8型矿用卧式多级离心泵产品结构说明MD450-60*8型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD450-60*8型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
潞安集团五阳煤矿+760水平主水泵技术规范书五阳煤矿机电科2012年9月+760水平主水泵技术规范书一、概述五阳煤矿+760水平主水泵房位于+760水平副井井底，担负着+760水平矿井排水任务。
主排泵房现安装有3台MD450-60*4水泵，敷设2趟￠273排水管路，沿泵房、管子道、副立井井筒至地面沉淀池。
副立井排水垂高172mm，排水管路总长200m.正常涌水时为1趟管路工作，1趟管路备用；最大涌水时为2趟管路工作。
二、设计技术参数1、名称：矿用耐磨多级离心泵2、水泵型号：MD450-60*43、额定流量：450m³/h4、额定扬程：240 m5、转速：1480 r/min6、必须汽蚀余量：4.9m7、效率：>80%8、电机型号：YB2560S1-4额定功率：500 KW额定电压：6000V绝缘等级：F三、标准与规定提升设备的设计、制造应符合下列标准或不低于下列标准：GB/T16907-1997 离心泵技术条件（Ⅰ类）GB/T5656-2008 离心泵技术条件（Ⅱ类）GB/T5657-1995 离心泵技术条件（Ⅲ类）GB/T3216-2005 回转动力泵水力性能验收试验1级和2级JB/T8097—1999 泵的振动测量与评价方法JB/T8098—1999 泵的噪声测量与评价方法MT114-85 煤矿用耐磨离心水泵技术条件GB/T 755-2008 《旋转电机定额和性能》GB/T5660-1985 轴向吸入离心泵、底座尺寸和安装尺寸JB/T6880.1-1993 灰铸铁件JB/T6880.2-2008 泵用铸钢件GB3077-99 合金结构钢GB/T13384-2008 机电产品包装通用技术条件GB1032-85 三相异步电机试验方法GB/T699-1999 优质碳素结构钢GB/T1348-2009 球墨铸铁件GB/T7021-1986 离心泵名词术语GB/T13006-1991 离心泵、混流泵、轴流泵汽蚀余量GB/T13007-1991 离心泵效率JB/T1051-2006 多级清水离心泵型式与基本参数JB/T4297-2008 泵产品涂漆技术条件JB/T8687—1998 泵类产品抽样检查GB50215-2005 《煤炭工业矿井设计规范》《煤矿安全装备基本要求（试行）》MT/T114-2005 《煤矿用多级离心泵》JB/T6879-2008 离心泵铸件过流部件尺寸公差《煤矿安全规程》以上标准均应执行最新版本。
MD450-60x8(P)自平衡多级泵注意事项
内容：MD450-60x8(P)自平衡多级泵是根据长沙中联泵业多年的生产经验结合国外先进技术生产的，这种类型泵，效率更高，可靠性更高，寿命更长，维修更方便。
应该注意事项有如下几点：
1、观察电控柜的工作电流
值。
合格的泵，电机工作的电流
应小于额定电流值。
2、观察出口阀的开度，当
电机工作电流值超过额定电流
或出口压力表指示过低时，应检
查出口阀门的开度。
若泵的出口
过流面积远小于出口阀门过流
面积时，若阀门开度过大，出口
压力表只是压力肯定偏小，水泵
属于低于低扬程大流量运行。
此
时应将出口阀门关小，关至出口
压力在水泵铭牌标定压力附近。
3、出口压力表。
出口压力表一定要按要求装在泵出口和进口的闸阀之间，装在离泵出口同径的2倍管径处。
出口压力表所指示的压力，应在泵铭牌所标定的压力值附近。
4、转向。
一般自平衡卧式多级泵上都会有转向牌，注意水泵的转向是否与标定的一致；所有离心泵，一般以轴心线为基准，从上往下看水泵的旋向（不管水泵是逆转还是顺转），泵的叶轮应朝泵出口方向旋转。
长沙中联泵业有限公司是一家专业从事离心泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
D450-60*12卧式多级离心泵概述：D450-60*12卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：720米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D450-60*12卧式多级离心泵产品结构说明D450-60*12卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D450-60*12卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

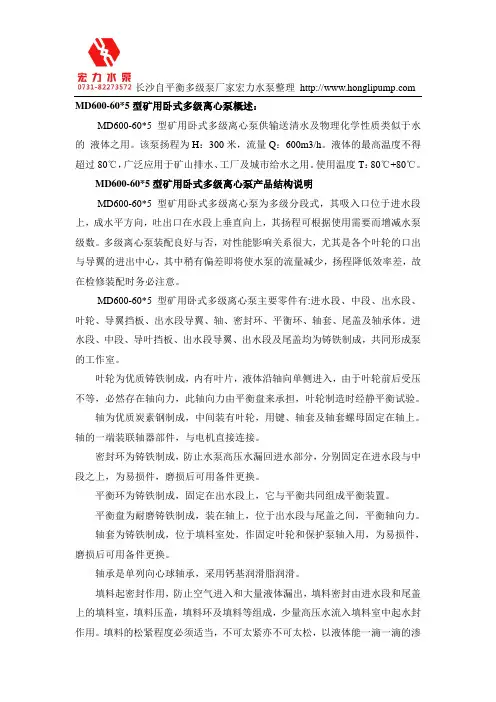

长沙自平衡多级泵厂家宏力水泵整理 MD600-60*5型矿用卧式多级离心泵概述：MD600-60*5型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：300米，流量Q：600m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD600-60*5型矿用卧式多级离心泵产品结构说明MD600-60*5型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD600-60*5型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

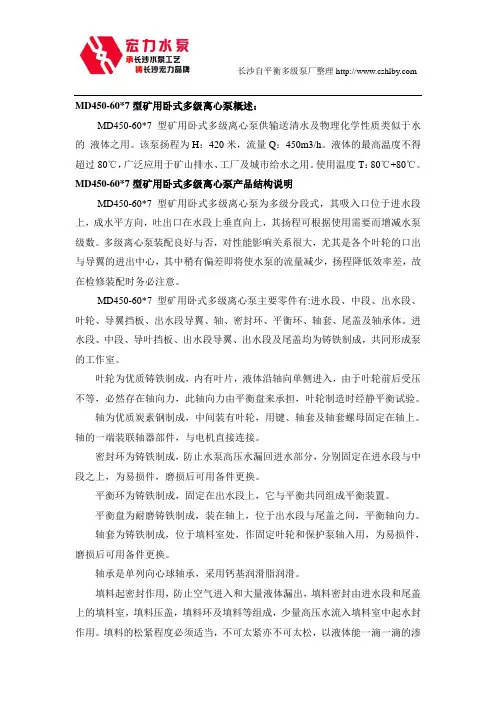

MD450-60*7型矿用卧式多级离心泵概述：MD450-60*7型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：420米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD450-60*7型矿用卧式多级离心泵产品结构说明MD450-60*7型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD450-60*7型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD450-60多级矿用离心泵性能参数表由提供长沙奔腾泵业有限公司
MD450-60多级矿用离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
MD泵外形尺寸图及外形尺寸表
MD型泵法兰尺寸表
MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表
100MD16型泵外形安装尺寸表
MD25-50型泵外形安装尺寸表
MD46-50型泵外形安装尺寸表
MD85-67型泵外形安装尺寸表
MD155-67型泵外形安装尺寸表
MD型泵外形安装图（本身底座）
8安装图）
200MD43型泵外形安装尺寸表
8
安装图）
MD85-67型泵外形安装尺寸表
8
安装图）
MD155-67型泵外形安装尺寸表
8
安装图）
MD280-43/84型泵外形安装尺寸表
8
安装图）
MD280-65/84型泵外形安装尺寸表
8
安装图）
MD450-60/84型泵外形安装尺寸表
8
安装图）
11。
MD450-60*6型矿用卧式多级离心泵概述：MD450-60*6型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：360米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD450-60*6型矿用卧式多级离心泵产品结构说明MD450-60*6型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD450-60*6型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD450-60×3煤矿用耐磨多级离心泵技术文件重庆西泉泵业股份有限公司MD型煤矿用耐磨多级离心泵技术文件1. MD型煤矿用耐磨多级离心泵设备描述1.1概述MD型煤矿用耐磨多级离心泵，是单吸多级卧式离心泵，该型泵高效节能，耐磨可靠，寿命长。
该型泵适用于煤矿输送清水及固体颗粒含量不大于1.5%(体积浓度)的中性矿井水(粒度小于0.5mm)，以及类似的其他污水的液体。
特别适用于煤矿、矿山排水及河水的输送。
输送液体的最高温度不得大于80℃。
该型泵的执行标准为：MT/T114-2005《煤矿用多级离心泵》。
1.2泵的结构说明煤矿用耐磨多级离心泵为两端支承，壳体部分为节段式，泵的传动方式是通过柱销弹性联轴器与电机直联，泵的旋转方向，从驱动端看，泵为顺时针方向旋转。
泵的结构见下图：主要由吸入段、中段、吐出段、导叶、填料函体和轴承体等分别用拉紧螺栓联接成一体，从联轴器端看，泵吐出口垂直向上，吸入口为水平右方向。
1.2.2转子部分主要由泵轴、叶轮、平衡盘及轴套等组成。
1.2.3 泵的密封1.2.3.1 泵吸入段、中段、吐出段这之间的静止结合面用二硫化钼密封，泵各级间用节流密封。
1.2.3.2两侧轴封采用高压碳纤填料密封，具有优异的自润滑性能，耐磨、摩擦系数小，保证泄漏量≤27ml/min，与传统的油浸石棉盘根相比较，使用寿命提高了5倍以上；并用挡水圈防止水进入轴承。
1.2.4 轴承部分整个转子由两端的圆柱滚子轴承支承，轴承采用油脂润滑。
1.2.5平衡部分由于叶轮前后盖板受压面积不等，产生轴向力，此轴向力由平衡装置承担。
平衡装置为平衡盘、平衡套和平衡环组成，该结构方便拆卸且降低更换成本。
泵的平衡室由吐出段、填料函体、平衡水管部件所组成。
1.3 本型泵选材精炼，材质等同或高于MT/T114-2005标准的要求，中段、吐出段、导叶、末级导叶、首级叶轮、叶轮、叶轮挡套、轴套等采用球墨铸铁QT500-7；平衡盘、平衡环、平衡套、密封环、导叶套等采用不锈钢ZG2Cr13，且根据每个零件的使用性质不同进行淬火处理或LT处理，保证小间隙零件之间不粘接、不咬合，充分确保泵的耐磨可靠；泵轴采用45#钢，且进行调质处理，保证泵的运行可靠。
矿用设备型号解析
1、MD450-60×7型水泵:
MD：耐磨多级泵。
适用于输送呈有固体颗粒含量不小于1.5%的中性水（颗粒小于0.5毫米）及其它类似污水，被输送液体温升允许不高于40度，适用于矿山，工厂及城市给排水。
450表示：流量。
代表离心泵的送液能力，泵在单位时间内输送出去的液体量叫做流量。
流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（ L /s）。
60×7 表示扬程。
单位重量液体通过泵所获得的能量叫扬程。
泵的扬程包括吸程在内，近似为泵出口和入口压力差。
扬程用H表示，单位为米（m）。
泵的压力用P表示，单位为Mpa（兆帕），H=P/ρ.
60：单级扬程。
2、BDK-6-NO18型通风机
BDK:防爆对旋式矿用通风机。
6:表示电机采用的转速级别，6极转速（980r/min）、8极转速（740 r/min）、10极转速（580 r/min）、12极转速（480 r/min）。
NO18:表示风机叶轮的直径，单位为分米，此型号通风机的风机叶轮的直径为1.8m。
3、XRB15-6/6型斜井人车
XRB：抱轨式斜井人车。
15:载人数
第一个6:轨距，单位为分米。
此型号的斜井人车轨距为0.6m。
第二个6:最大牵引力,此型号的斜井人车最大牵引力为60KN。
4、2JT-2/11.5型绞车
2JT:双卷筒矿用提升绞车。
2:双卷筒；J:卷扬机；T:提升绞车。
第二个2：卷筒直径，此型号的绞车卷筒直径为2m。
11.5：变速比。
2。
MD型耐磨矿用排水泵性能表（二）Performance Chart55021679 5.854505005503002852706808081794.45.05.864505005503603423246808081794.45.05.874505005504203993788508081794.45.05.8845050055048045643210508081794.45.05.8945050055054051348610508081794.45.05.81045050055060057054012508081794.45.05.81145050055066062759412508081794.45.05.8MD280-100425028030042040039229806307477775.15.65.9 52502803005255004906307477775.15.65.9 62502803006306005888007477775.15.65.9 725028030073570068610007477775.15.65.9 825028030084080078412507477775.15.65.9 925028030094590088212507477775.15.65.9 102502803001050100098012507477775.15.65.9返回产品描述MD型矿用排水泵MD型矿用排水泵MD系列矿用排水泵是我厂更新开发的产品，不仅效率高，汽蚀性能好，运行平稳可靠，而目普遍采用合金耐磨铸铁材料，适用于煤矿输送固体颗粒含量不大于1.5％，粒度小于0.5毫米的矿井水，以及类似的其它污水。
性能范围（性能参数）·转速2980r/min和148Or/min·进口直径150～25Omm·流量155～500m3/h·扬程60～1000m·功率45～1250kW主要用途·适用于煤矿污水·适用于类似的隧道、城市污水功率功率入出80MD-30×323～50 102.6～79.829505～754.5～66.011.80～16.6018.5 14580 80山西省黎城县波涛泵业有限公司80MD-30×4136.8～106.415.75～22.2030 16380MD-30×5171.0～133.019.70～27.7037 18180MD-30×6205.2～159.623.60～33.7045 20080MD-30×7239.4～186.227.60～38.8045 21880MD-30×8273.6～212.831.50～44.0055 23680MD-30×9307.8～239.435.42～50.0055 25580MD-30×10342～26639.40～55.5075 275100MD-45×254～97 100～8029504.2～6.862～7023.7～30.537 80100 100100MD-45×3150～12035.6～45.755 220100MD-45×4200～16059.4～76.075 260100MD-45×5250～20071.2～91.590 300100MD-45×6300～24083.0～106.5110 340100MD-45×7350～28083.0～106.5132 380100MD-45×8400～32095～122160 420100MD-45×9450～360107～137160 460150MD-30×3119～190 93～79.529505.8～7.074～7740.6～55.275 575150 150150MD-30×4124～10654.2～73.590 660150MD-30×5155～13367.2～92110 750150MD-30×6186～15981.4～110132 840150MD-30×7217～95～160 930186 129150MD-30×8248～212109～147185 1020150MD-30×9279～239122～166185 1110150MD-30×10370～265135～194220 1200MD600-50×244060069012011010214803.54.55.3748079194225243300 1800焦作华飞机械电子(集团)有限公司、禹州水泵厂MD600-50×34406006901801651533.54.55.3748079291337364410 2050MD600-50×44406006902402202043.54.55.3748079388449485500 2300MD600-50×54406006903002752553.54.55.3748079485561606680 2550MD600-50×64406006903603303063.54.55.3748079582673727680 2800MD600-50×74406006904203853573.54.55.3748079679785849850 3050MD600-50×84406006904804404083.54.55.37480797768999701050 3300MD600-50×94406006905404954593.54.55.3748079873101110911050 3550MD450-60×2360450550132120110148033.54.8778079168.1183.8208.6220MD450-60×336045055019010016533.54.8778079252.1275.7312.9360MD450-60×436045055026424022033.54.8778079336.1367.6417.2440MD450-60×536045055033030027033.54.8778079420.2459.5521.5680MD450-60×636045055039636033033.54.8778079504.2551.5625.8680MD450-60×736045055046242038533.54.8778079588.2653.2730850MD450-60×836045055052848044033.54.8778079672.3735.3834.4850MD450-60×936045055059454049533.54.8778079756.3827.2938.61050MD450-60×1036045055066060050033.54.8778079840.3919.11042.91050MD300-43×21982003609586762.84.35.5738078708096110 770MD300-43×31982003601431291142.84.35.5738078105132144150 915MD300-43×41982003601901721522.84.35.5738078140176192220 1060MD300-43×51982003602382151902.84.35.5738078175220240300 1205MD300-43×61982003602852582282.84.35.5738078210264288300 1345MD300-43×71982003603333012662.84.35.5738078245308336360 1490MD300-43×81982003603803443042.84.35.5738078280352384410 1635MD300-43×919820036042833734214802.84.35.5738078315396432440 1780MD200-26×2147200230545250145044.5576787729364155 505MD200-26×3147 81 4 76 43 75 570200 230 78754.5578775562MD200-26×414720023010810410044.55767877577382100 635MD200-26×514720023013513012544.557678777191103115 700MD200-26×614720023016215615044.5576787786109123135 765MD200-26×714720023018918217544.55767877100127144155 830MD200-26×814720023021620820044.55767877114145164180 895MD200-26×914720023024323422544.55767877128164185220 930MD25-30×3152530129082.529502.22.22.650626315 1506×530×57565 65阳泉水泵厂、禹州水泵厂MD25-30×41525301361201102.22.22.650626318.5 1611×530×575MD25-30×5152530170150137.52.22.22.650626322 1711×550×606MD25-30×61525302041801652.22.22.650626330 1842×568×670MD25-30×7 152530238210192.52.22.22.650626330 1914×595×670MD25-30×81525302722402202.22.22.650626337 1979×598×670MD25-30×9152530306270247.52.22.22.650626337 2044×598×670MD25-30×1015253403002.22.2506245 2146×650×670MD46-30×3304655102908129502.43.04.664706822 1580×550×60580 65MD46-30×43046551361201082.43.04.664706830 1718×598×670MD46-30×53046551701501352.43.04.664706837 1783×598×670MD46-30×63046552041801622.43.04.664706837 1848×598×670MD46-30×73046552382101892.43.04.664706845 1950×653×695MD46-30×83046552742402162.43.04.664706855 2110×717×820MD46-30×93046553063702432.43.04.664706855 2176×717×820MD46-30×103046553403002702.43.04.664706875 2316×770×880MD46-50×3304655166.515013829502.52.83.254636437 1748×610×75080 80MD46-50×43046552222001842.52.83.254636445 1843×655×810MD46-50×5304655277.52502302.52.83.254636455 1998×770×910MD46-50×63046553333002762.52.83.254636475 2133×770×940MD46-50×7304655388.53503222.52.83.254636490 2343×770×940MD46-50×83046554404003682.52.83.254636490 2303×770×940MD46-50×94655 4504142.83.26364110 2543×940×1180MD46-50×103046555555005062.52.83.2546364110 2603×940×1180MD46-50×11304655610.55505062.52.83.2546364132 2663×940×1180MD46-50×123046556666005522.52.83.2546364132 2732×940×1180MD85-45×25585100102907829503.24.25.264727037 1643×580×715100 100阳泉水泵厂、禹州水泵厂、辽源水泵厂MD85-45×355851001531351173.24.25.264727055 1752×675×855MD85-45×455851002041801563.24.25.264727075 1996×730×915MD85-45×555851002552251953.24.25.264727090 2120×730×915MD85-45×655851003062702343.24.25.2647270110 2374×830×1130MD85-45×755851003573152733.24.25.2647270132 2448×830×1130MD85-45×855851004083603123.24.25.2647270132 2522×830×1130MD85-45×955851004594053513.24.25.2647270160 2726×830×1130MD155-30×210015518565605514803.23.94.865757555 2074×735×950150 150阳泉水泵厂、辽源水泵厂、上海第一水泵厂MD155-30×310015518597.59082.53.23.94.865757575 2264×765×980MD155-30×4100 130 3.2 65 90 2429×765×980155 185 1201103.94.87575MD155-30×5100155185162.5150137.53.23.94.8657575110 2719×950×1130MD155-30×61001551851951801653.23.94.8657575132 2884×950×1130MD155-30×7100155185227.5210192.53.23.94.8657575160 3064×950×1130MD155-30×81001551852602402203.23.94.8657575160 3179×950×1130MD155-30×9100155185292.5270247.53.23.94.8657575185 3595×1150×1050MD155-30×101001551853253002753.23.94.8657575200 3871×1215×1101MD280-43×218528035594867614803.04.76.0738078110 2466×900×1170200 200MD280-43×31852803551411291143.04.76.0738078160 2676×900×1170MD280-43×41852803551881721523.04.76.0738078250 2996×920×1250MD280-43×51852803552352151903.04.76.0738078250 3125×920×1250MD280-43×61852803552822582283.04.76.0738078315 3386×920×1250MD280-43×71852803553293012663.04.76.0738078355 3938×1280×1450MD280-43×81852803553763443043.04.76.0738078400 3938×1280×450MD280-43×91852804233873.04.77380450 4378×1280×1450355 342 6.0 78MD280-65×618528035540839037214802.83.75.0617375550 2026×870×880MD280-65×71852803554764554342.83.75.0617375680 2156×870×880MD280-65×81852803555445204962.83.75.0617375680 2286×870×880MD280-65×91852803556125855582.83.75.0617375850 2416×870×880MD280-65×101852803555806506202.83.75.0617375850 2546×870×880MD450-60×335545050019518017114803.84.96.0727978360 1702×900×960250 250MD450-60×43554505002602502283.84.96.0727978500 1855×900×960MD450-60×53554505003253002853.84.96.0727978680 2008×900×960MD450-60×63554505003903603423.84.96.0727978680 2161×900×960MD450-60×73554505004554203993.84.96.0727978850 2314×900×960MD450-60×83554505005204804563.84.96.0727978850 2467×900×960MD450-60×93554505005855405133.84.96.07279781050 2620×900×960MD450-60×103554505006506006703.84.96.07279781050 2973×900×960MD34-12×2MD34-12×3 MD34-12×434.622.834.245.62950 3.3 752.844.265.684557.518021022080 80辽源水泵厂MD 型泵系卧式单吸多级分段式离心泵。
