Allegro自定义设置快捷键的三种方法
2014.09.21 由丹心静居整理
本文是针对Cadence SPB 16系列的,此前的版本没去尝试,如有不当之处,还请大家给予更正。希望能给大家学习allegro带来帮助,有经验大家共同分享。
环境变量文件有两个,一个是用户变量,另一个是全局变量。用户变量文件的位置,可以通过系统环境变量设置的路径来查找:系统属性-高级-环境变量(win7系统下为:计算机-属性-高级系统设置-环境变量),用户变量窗口中Home 值就是env文件所在目录。
这个窗口里有两个变量,上面是用户变量,下面是系统变量,在用户变量里设置了Home之后就不需要在系统变量里再设置了,如果同时设置的话,会以用户变量的为准而忽略系统变量。系统变量的env 文件将在X:\Cadence\SPB_16.6\share\pcb\text 目录下(X为你的软件安装盘),前者是本地变量文件(即用户变量),后者是全局变量(即系统变量)文件(系统自动建立,即为默认设置)。在本地变量文件中,主要存放的用户参数设置值(Setup->User
Preferences..如库文件所在的路径等)。在全局变量文件中主要描述的是:应用程序的工作路径和系统的快捷键定义等等。在启动一个应用程序时,应用程序会根据环境变量中的参数进行初始化。
说明:这2个env文件,用户变量的优先级更高,就是说如果2个文件中的设置出现冲突,那么以用户变量env文件为准。
Cadence 系统是一个比较开放的系统,它给用户留了比较多的定制空间。在Allegro中我们可以用alias,或是funckey 命令,或是笔画来定义一个快捷键,以代替常用的设计命令。要使定义的快捷键产生作用,我们有三种方式来定义:以下是设置快捷键的三种方法

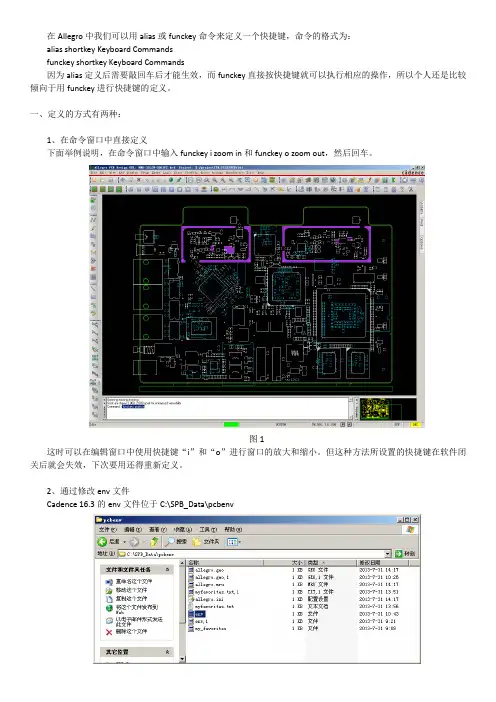

法一、在Allegro PCB editor 命令窗口直接定义但这样定义的快捷键只能在当前设计中使用,如果重新启动软件,快捷键将会失效。命令格式如下:
alias shortkey Keyboard Commands
funckey shortkey Keyboard Commands
在Allegro PCB editor 命令窗口中,如果直接键入alias 或funckey 命令然后回车,系统将会弹出所有快捷键列表,这相当于执行Tools->Utilities->Aliases/Function keys..命令。
Allegro 中的所有键盘命令(Keyboard Commands) 列表可以通过执行Tools->Utilities->Keyboard Commands 命令来查看,这些命令都可以设置成快捷键。如下图:
法二、通过修改用户变量env文件来设置快捷键Alias 命令只能定义字母键为快捷键;Funckey 可以定义字母数字的组合键为快捷键,它比alias 命令更为强大,alias 能定义的它都能定义,但是字母被定义成某快捷键后,该字母就不能用来输入键盘命令了。
用户变量env文件,是类似于下面的格式:
source $TELENV
### User Preferences section
### This section is computer generated.
### Please do not modify to the end of the file.
### Place your hand edits above this section.
###
set autosave_time = 15
set autosave
我们要设置的快捷键必须放在 source $TELENV 之后和### User Preferences section 之前。
设置快捷键指令格式:
alias 快捷键执行的命令
例如:alias Del delete
我们以前在Protel 或PowerPCB 中常用的放大、缩小命令就可以如下定义:alias Pgdown zoom out
alias Pgup zoom in
另外我们经常用alias 命令来定义以下几个常用的shortkey:
alias ~R angle 90(旋转90 度)
alias ~F mirror(激活镜相命令)
alias ~Z next(执行下一步命令)
alias End redisplay(刷新屏幕)
alias Del Delete(激活删除命令)
alias Home Zoom fit(全屏显示)
alias Insert Define grid(设置栅格)
下面我们将常用的几个命令或快捷键做一个说明:
一、常用键盘命令
在allegro 中有很多键盘命令,它是通过键盘输入来激活或执行相关的命令。键盘命令基本上包含了大部分的菜单命令。下面列举几个常用的键盘命令。
1、x 100:Y 坐标不变,X 方向移动100 个单位值(以设定的原点为参考点)
2、y 100:X 坐标不变,Y 方向移动100 个单位值
3、x 100 100:移动到(100,100)坐标处pick 命令与上面的x 或y 命令功能相同,只是在执行pick 命令时会弹出一个窗口,输入想要的坐标值就可以,与上面相对应,pick 命令也提供三种模式:pick、pickx 和picky。
4、mirror:激活镜相命令(本命令是先激活,后选择要镜相的对象)。
5、rotate:激活旋转命令(本操作要先选取对象,后执行该命令)
6、angle 90:旋转90 度(本操作要先选取对象,后执行该命令)
二、常用快捷键
alias F2 done:结束当前命令
alias F3 oops:取消前一次操作
alias F4 cancel:取消当前命令
alias F5 show element:激活“属性显示”命令
alias F6 add connect:执行布线命令
alias F7 vertex:激活“增加倒角”命令
alias F8 zoom points:点取放大
alias F9 zoom fit:满屏显示
alias F10 zoom in:放大窗口
alias F11 zoom out:缩小窗口
alias F12 property edit:激活“属性编辑”命令
funckey + subclass -+:切换到下一层
funckey - subclass --:切换到上一层
