机械制图尺寸标注在“修改标注样式”窗口的“调整”页面上将“标注特性比例”选成“使用全局比例”，并将比例设成图纸比例的倒数以后就可以在模型空间里进行尺寸标注了。
通常将标注放在单独的“标注”图层，所以标注前应该在图层下拉列表里点选“标注”图层。
对长度尺寸进行标注用的是“线性”命令。
第一步，操作菜单“标注”→“线性”，命令行窗口提示“指定第一条尺寸界线原点或<选择对象>：”，点击图形上要标注尺寸的起始点，比如要标注矩形的长度，就在矩形的左上角上点击鼠标。
第二步，命令行窗口提示“指定第二条尺寸界线原点：”，点击图形上要标注尺寸的终点，这里是点击矩形的右上角。
第三步，命令行窗口接着提示“指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]：”，将鼠标向上移动一段距离后点击一下，尺寸就标注好了，标注上的文字是AutoCAD自动测量后放上去的。
如图1中矩形上边的尺寸标注。
点击已经完成的尺寸标注，选中它，再右击鼠标，在快捷菜单上有许多选项，其中“标注文字位置”非常有用，点选“置中”后文字就跑到尺寸线中间去了，比如图1中矩形右边标注的那样。
点选“单独移动文字”后可以用鼠标将文字灵活地移动，比如图1中矩形下边标注的样子。
点选“与引线一起移动”后移动文字的时候会添加文字引线，象图1中矩形左边标注的那样。
在“特性”窗口里可以对选中的标注进行非常多的修改。
图2中左边的标注文字原先是“90”，在“特性”窗口“文字”类别的“文字替代”文本框键入“%%c90”后就替换成了表示直径的格式。
在“特性”窗口“主单位”类别的“标注前缀”文本框内键入“%%c”也可以取得同样的效果。
图2中上边的标注文字原先是“200”，在“特性”窗口“文字”类别的“文字替代”文本框键入“200\S+0.2^-0.1”后就替换成了带上下偏差的格式了。
在“特性”窗口“公差”类别的“显示公差”里选择“极限偏差”，并在“公差下偏差”和“公差上偏差”文本框里分别键入“0.1”和“0.2”也能得到同样的效果，由于下偏差的负号是AutoCAD自动加上的，所以当需要下偏差为正数如“+0.1”的时候，可以在“公差下偏差”里键入“-0.1”，负负得正，显示的就是“+0.1”。

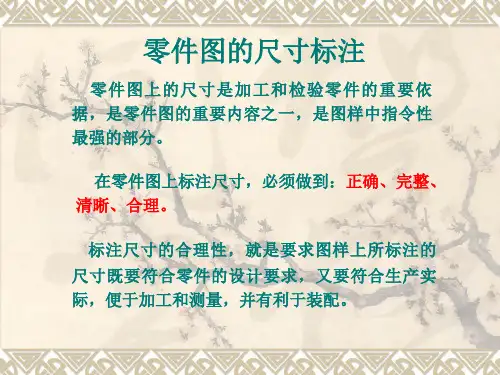

机械设计尺寸标注教程1.轴套类零件这类零件一般有轴、衬套等零件在视图表达时只要画出一个基本视图再加上适当的断面图和尺寸标注就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图轴线一般按水平放置进行投影最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时常以它的轴线作为径向尺寸 肌Ｓ纱俗⒊鐾贾兴 镜魔?4 、Ф11见A-A断面等。
这样就把设计上的要求和加工时的工艺基准轴类零件在车床上加工时两端用顶针顶住轴的中心孔统一起来了。
而长度方向的基准常选用重要的端面、接触面轴肩或加工面等。
2. 3.如图中所示的表面粗糙度为Ra6.3的右轴肩被选为长度方向的主要尺寸基准由此注出13、28、1.5和26.5等尺寸再以右轴端为长度方向的辅助基从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状一般有端盖、阀盖、齿轮等零件它们的主要结构大体上有回转体通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时一般选择过对称面或回转轴线的剖视图作主视图同时还需增加适当的其它视图如左视图、右视图或俯视图把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时通常选用通过轴孔的轴线作为径向尺寸基准长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变在选择主视图时主要考虑工作位置和形状特征。
对其它视图的选择常常需要两个或两个以上的基本视图并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说右视图是没有必要的而对于T字形肋采用剖面比较合适。
在标注叉架类零件的尺寸时通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说这类零件的形状、结构比前面三类零件复杂而且加工位置的变化更多。
