燃气调压器基本知识介绍

燃气调压器知识
燃气调压器知识
一、基本概念
1、调压器
自动调节燃气出口压力，使其稳定在某一压力范围的降压设备。

2、直接作用式调压器
敏感元件感受的力用于直接驱动调节机构
3、间接作用式调压器
敏感元件和调节机构的受力元件是相隔开的，敏感元件所受的力经中间放大环节直到足以驱动调节机构动作
4、指挥器
间接作用式调压器中，用于实现自动调节的辅助调压设备
5、进口压力
调压器进口处，按规定的测压法所测得的压力值
6、出口压力
调压器出口处，按规定的测压法所测得的压力值
7、稳压精度
调压器出口压力偏离额定值的偏差与额定出口压力的比值
8、关闭压力
当调压器流量逐渐减小，其流量等于零时，输出侧所达到稳定的压力值
9、额定流量
在规定的进口压力范围内，当进口压力为P1min，其出口压力在稳压精度范围内下限值时的流量。

二、调压器产品型号组成及含义
RT---燃气调压器
Z----工作原理：Z：直接作用式，J：间接作用式
3----进口压力级制代号
1----出口压力级制代号
/50----公称直径 mm
F----连接方式：F：法兰连接，L：螺纹连接
Q----改进型号：Q：带安全切断阀
三、压力级制代号
例如：RTZ-31/50FQ 代表切断式燃气调压器其中进口压力P1(MPa)：0.2<P≤0.4
出口压力P2(M Pa)：0.001-0.00475
稳压精度：±15。

燃气调压器调压器1、调压器的分类2、调压器的工作原理、设定、故障、维修及操作1、调压器的分类。

调压器作为压缩天然气供气站最主要的设备之一，它的保养、检修对整个供气系统来说，起着特别重要的作用。

作为操作维修人员，必须对调压器的调节、性能、工作原理、维修方法等方面特别了解。

以下是大地燃气公司常用的几种高中低压调压器（高压调压器名称及产地）1.11.1.1塔塔里尼(意大利)塔塔里尼(意大利)特点:钟罩式，工作稳定,压力调节适应范围广。

压力设定调节方便，有安全放散装置。

可在线维修。

易损零配件已可国产代替。

不足：拆装较费事，安装时要求较严格，特定条件下阀口垫易损坏1.1.2飞奥(意大利)飞奥(意大利)调压器特点：工作性能稳定，压力调节适用范围广，调节方便。

结构较复杂，整体拆装不方便，零配件购买困难。

1.1.3高特(荷兰)特点：工作性能稳定，压力调节适用范围广。

结构复杂，外加装指挥器，调节较不方便，零配件购买困难。

拆装费事。

高特(荷兰)调压器原理图特点：工作性能稳定，体积小，适用压力40Mpa以下，压力设定调节方便，内部结构简单，拆装方便，可在线维修。

1.1.5仿塔塔里尼(北京好石佳)仿制塔塔里尼(好石佳)特点：流量比意大利RP/10大，阀口垫经改造采用四氟垫后，寿命长，更换方便，压力调节装置采用单体系统。

仿制塔塔里尼(好石佳)德国产高压小型调压器特点;体积小,只需转动旋钮,就可调节压力,流量300方/H。

1.1.6费希尔车载(美国)特点：结构简单，调节方便。

适合小流量费希尔(车载)特点：工作稳定，结构简单，调节方便，可根据流量逐个开启，维修方便。

用中压气过滤网易堵塞。

费希尔性能稳定，结构简单，使用寿命长，调节方便，流量大，体积车载（民用）调压器特点：结构较复杂，调节方便。

如出现低温运行时，皮膜处容易漏气。

此种调压器现已不采用。

1.2中高压调压器1.2.1费希尔（美国）特点：性能稳定，结构简单，使用寿命长，调节方便，流量大，体积小。

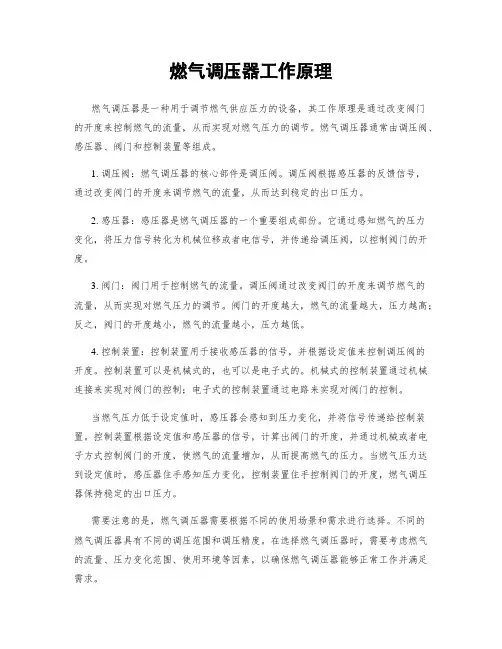

燃气调压器工作原理燃气调压器是一种用于调节燃气供应压力的设备，其工作原理是通过改变阀门的开度来控制燃气的流量，从而实现对燃气压力的调节。

燃气调压器通常由调压阀、感压器、阀门和控制装置等组成。

1. 调压阀：燃气调压器的核心部件是调压阀。

调压阀根据感压器的反馈信号，通过改变阀门的开度来调节燃气的流量，从而达到稳定的出口压力。

2. 感压器：感压器是燃气调压器的一个重要组成部份。

它通过感知燃气的压力变化，将压力信号转化为机械位移或者电信号，并传递给调压阀，以控制阀门的开度。

3. 阀门：阀门用于控制燃气的流量。

调压阀通过改变阀门的开度来调节燃气的流量，从而实现对燃气压力的调节。

阀门的开度越大，燃气的流量越大，压力越高；反之，阀门的开度越小，燃气的流量越小，压力越低。

4. 控制装置：控制装置用于接收感压器的信号，并根据设定值来控制调压阀的开度。

控制装置可以是机械式的，也可以是电子式的。

机械式的控制装置通过机械连接来实现对阀门的控制；电子式的控制装置通过电路来实现对阀门的控制。

当燃气压力低于设定值时，感压器会感知到压力变化，并将信号传递给控制装置。

控制装置根据设定值和感压器的信号，计算出阀门的开度，并通过机械或者电子方式控制阀门的开度，使燃气的流量增加，从而提高燃气的压力。

当燃气压力达到设定值时，感压器住手感知压力变化，控制装置住手控制阀门的开度，燃气调压器保持稳定的出口压力。

需要注意的是，燃气调压器需要根据不同的使用场景和需求进行选择。

不同的燃气调压器具有不同的调压范围和调压精度。

在选择燃气调压器时，需要考虑燃气的流量、压力变化范围、使用环境等因素，以确保燃气调压器能够正常工作并满足需求。

总结起来，燃气调压器通过调节阀门的开度来控制燃气的流量，从而实现对燃气压力的调节。

它由调压阀、感压器、阀门和控制装置等组成，通过感压器感知燃气压力的变化，并通过控制装置控制阀门的开度，使燃气的流量和压力保持稳定。

选择合适的燃气调压器需要考虑燃气的流量、压力变化范围和使用环境等因素。

燃气调压器工作原理燃气调压器是一种用于调节燃气压力的装置，其工作原理是通过控制阀门的开合来调节进入系统的燃气压力，以确保系统正常运行。

下面将详细介绍燃气调压器的工作原理。

一、燃气调压器的结构组成1.1 传感器：用于检测系统中的燃气压力。

1.2 控制阀门：根据传感器检测到的压力信号，控制阀门的开合程度。

1.3 调节装置：用于调节控制阀门的灵敏度和响应速度。

二、燃气调压器的工作原理2.1 压力检测：传感器检测系统中的燃气压力，并将信号传输给控制阀门。

2.2 阀门控制：控制阀门根据传感器的信号，调节开合程度，从而调节进入系统的燃气压力。

2.3 压力调节：调节装置根据系统需求，调节控制阀门的灵敏度和响应速度，确保系统稳定运行。

三、燃气调压器的应用领域3.1 工业领域：燃气调压器广泛应用于工业生产中的燃气供应系统，确保生产设备正常运行。

3.2 家用领域：燃气调压器也被用于家用燃气灶具和热水器中，保障家庭用气安全。

3.3 航空领域：在飞机燃气系统中，燃气调压器也扮演着重要角色，确保飞机正常飞行。

四、燃气调压器的优势4.1 稳定性高：燃气调压器能够根据系统需求实时调节燃气压力，保持系统稳定运行。

4.2 精度高：控制阀门的调节精度高，能够满足不同系统的需求。

4.3 安全性好：燃气调压器能够确保燃气系统运行在安全范围内，避免发生意外事故。

五、燃气调压器的发展趋势5.1 智能化：随着科技的发展，燃气调压器将越来越智能化，能够实现远程监控和自动调节。

5.2 节能环保：未来的燃气调压器将更加注重节能环保，减少能源浪费和环境污染。

5.3 多功能化：燃气调压器将不仅仅用于调节燃气压力，还将具备更多功能，如故障诊断和预警功能。

总结：燃气调压器是一种重要的燃气控制装置，其工作原理基于传感器、控制阀门和调节装置的协同作用。

未来，随着科技的不断发展，燃气调压器将朝着智能化、节能环保和多功能化的方向发展。

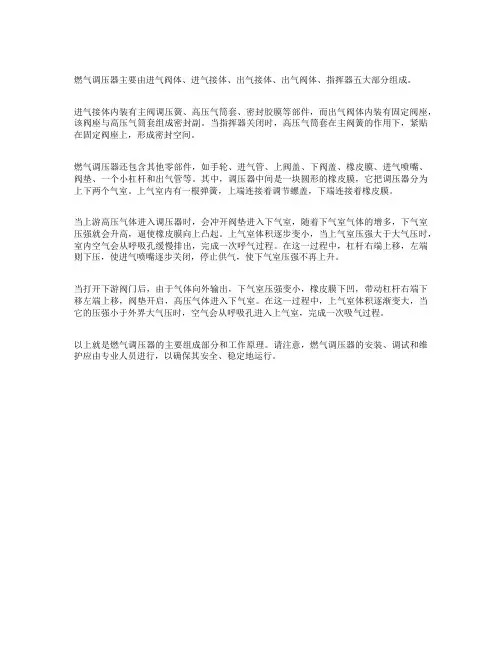

燃气调压器主要由进气阀体、进气接体、出气接体、出气阀体、指挥器五大部分组成。

进气接体内装有主阀调压簧、高压气筒套、密封胶膜等部件，而出气阀体内装有固定阀座，该阀座与高压气筒套组成密封副。

当指挥器关闭时，高压气筒套在主阀簧的作用下，紧贴在固定阀座上，形成密封空间。

燃气调压器还包含其他零部件，如手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆和出气管等。

其中，调压器中间是一块圆形的橡皮膜，它把调压器分为上下两个气室。

上气室内有一根弹簧，上端连接着调节螺盖，下端连接着橡皮膜。

当上游高压气体进入调压器时，会冲开阀垫进入下气室，随着下气室气体的增多，下气室压强就会升高，逼使橡皮膜向上凸起。

上气室体积逐步变小，当上气室压强大于大气压时，室内空气会从呼吸孔缓慢排出，完成一次呼气过程。

在这一过程中，杠杆右端上移，左端则下压，使进气喷嘴逐步关闭，停止供气，使下气室压强不再上升。

当打开下游阀门后，由于气体向外输出，下气室压强变小，橡皮膜下凹，带动杠杆右端下移左端上移，阀垫开启，高压气体进入下气室。

在这一过程中，上气室体积逐渐变大，当它的压强小于外界大气压时，空气会从呼吸孔进入上气室，完成一次吸气过程。

以上就是燃气调压器的主要组成部分和工作原理。

请注意，燃气调压器的安装、调试和维护应由专业人员进行，以确保其安全、稳定地运行。

燃气调压器的工作原理
一、燃气调压器的概述
燃气调压器是一种用于将高压天然气或液化石油气（LPG）等燃气调节到合适的低压范围内，以满足家庭、工业或商业用途的设备。

它主要由进口管道、减压阀、减压器主体和出口管道等组成。

二、减压阀的作用
减压阀是燃气调压器中最重要的部分之一，它通过降低流经管道的高压天然气或LPG的压力来保持安全和稳定性。

当高压天然气或LPG进入减压器时，它们通过一个小孔进入减压阀。

这个小孔被称为节流装置。

三、减压器主体的结构
减压器主体是由一个可伸缩弹簧和一个活塞组成。

当高压天然气或LPG进入减压器后，它们会推动活塞向上移动，并扩大弹簧长度。

随着弹簧长度增加，它会产生一个反作用力，使活塞向下移动并关闭节流装置。

四、调整输出压力
燃气调压器的输出压力可以通过调节减压器主体上的调节螺钉来实现。

当螺钉向右旋转时，它会增加输出压力；当螺钉向左旋转时，它会降
低输出压力。

这个过程中，弹簧的长度也会发生变化。

五、安全保护
为了确保燃气调压器的安全性和可靠性，它还配备了多个保护装置。

其中最重要的是过流保护装置和过温保护装置。

当燃气流量超出额定
值或温度过高时，这些保护装置会自动关闭减压器。

六、总结
综上所述，燃气调压器是一种用于将高压天然气或LPG等燃气调节到
合适的低压范围内的设备。

它主要由进口管道、减压阀、减压器主体
和出口管道等组成，并且配备了多个保护装置来确保其安全性和可靠性。

在使用过程中，需要注意对其进行定期检查和维护以确保其正常
运行。

燃气调压器工作原理燃气调压器是一种用于控制燃气供应压力的装置，其工作原理是通过调节阀门的开度来控制燃气的流量，从而实现对燃气供应压力的调节。

燃气调压器通常由以下几个主要部件组成：调压阀、感压元件、调节机构和阀门。

1. 调压阀：调压阀是燃气调压器的核心部件，它通过改变阀门的开度来控制燃气的流量。

调压阀通常由一个可调的阀门和一个感压元件组成。

2. 感压元件：感压元件用于感知燃气供应管道中的压力变化，并将其转化为机械信号，供调节机构使用。

常见的感压元件包括弹簧、膜片和活塞等。

3. 调节机构：调节机构根据感压元件传递的信号，调整调压阀的开度，从而实现对燃气供应压力的调节。

调节机构通常由一个传动机构和一个控制装置组成。

4. 阀门：阀门用于控制燃气的流量，并将其导向需要供气的设备或者管道。

阀门通常由一个可调的开关和一个控制装置组成。

燃气调压器的工作原理如下：1. 当燃气进入调压器时，感压元件会感知到进气管道中的压力变化，并将其转化为机械信号。

2. 传递给调节机构的机械信号会引起调压阀的开度发生变化。

当进气管道中的压力过高时，调节机构会使调压阀关闭，减小燃气的流量，从而降低燃气供应压力。

3. 相反，当进气管道中的压力过低时，调节机构会使调压阀打开，增大燃气的流量，从而提高燃气供应压力。

4. 调节机构会根据感压元件不断调整调压阀的开度，以保持燃气供应压力在设定范围内稳定。

总结起来，燃气调压器通过调节阀门的开度来控制燃气的流量，从而实现对燃气供应压力的调节。

感压元件感知燃气供应管道中的压力变化，并将其转化为机械信号，供调节机构使用。

调节机构根据机械信号调整调压阀的开度，以保持燃气供应压力稳定。

这种工作原理使得燃气调压器成为燃气供应系统中不可或者缺的关键设备。

天燃气调压器天然气是一种很便捷的能源，广泛应用于生产和生活领域。

但是，天然气具有易燃、易爆和毒害等特性，要安全使用天然气，就需要选用可靠的天然气调压器。

本文将介绍天然气调压器的基本知识。

什么是天燃气调压器天然气调压器，又称为燃气调压器、天然气减压器，是一种用来降低天然气管道中的压力，使其达到合适使用压力的装置。

对于天然气供应系统，天然气调压器是必不可少的组成部分。

天燃气调压器的工作原理天然气调压器的工作原理是，在调压器内部设置一个可调节的限制或节流装置，当天然气流经这个装置时，它会流速降低、压力升高。

因此，通过这个节流装置的调节，可以控制天然气的流量和压力，并保证其在管道中的稳定传输。

天燃气调压器的分类天然气调压器通常按照其结构和工作原理进行分类：1. 直接作用式天然气调压器直接作用式天然气调压器的工作原理比较简单，它直接靠一个弹簧或膜片等机械部件来控制气体的流量和压力。

直接作用式调压器体积小，制造简单，安装方便，但调节精度较低。

2. 间接作用式天然气调压器间接作用式天然气调压器需要一个外部反馈信号来控制其调压器内部的调节阀门，从而控制气体的流量和压力。

与直接作用式天然气调压器相比，间接作用式调压器具有更高的调节精度和更宽的调节范围。

天燃气调压器的安装和维护天然气调压器的安装需要受到规范化的要求和相关的安全考虑。

首先，需要根据调压器的大小和气体流量确定其安装位置，以便保证复合配套设备及既有管道与设备的安全，并便于日常维护和管理。

其次，需要根据实际情况，选择合适的配管尺寸和阀门，保证调压器的正常工作。

关于维护，天然气调压器在运行过程中需要定期进行检查和维修，以保证调压器的正常工作和生命周期。

具体维护方法可以参考调压器的说明书。

结语天然气调压器是安全使用天然气的重要设备，它不仅可以降低天然气供应系统中的压力，使其达到合理的使用压力，而且还可以保护设备和人身安全。

因此，在选购、安装和维护调压器时一定要科学合理，并按照相关规范操作。

燃气调压器工作原理燃气调压器是一种用于调节和控制燃气供应压力的设备，广泛应用于家庭、工业和商业燃气系统中。

它的工作原理是通过减压阀和其他控制元件来实现对燃气压力的调节和稳定。

燃气调压器主要由以下几个部分组成：1. 减压阀：减压阀是燃气调压器的核心部件，它的作用是将高压燃气降压到所需的工作压力。

减压阀内部通常包含一个弹簧和一个可调节的开启和关闭装置，通过调节弹簧的张力来控制阀门的开启程度，从而实现对燃气压力的调节。

2. 控制腔：控制腔是减压阀的一个重要组成部分，它通过感应燃气压力的变化来调节减压阀的开启和关闭。

当燃气压力超过设定的工作压力时，控制腔内的压力将增加，使减压阀关闭；当燃气压力低于设定的工作压力时，控制腔内的压力将减小，使减压阀开启，从而保持燃气供应的稳定。

3. 过滤器：过滤器是燃气调压器的一个附属部件，它的作用是过滤燃气中的杂质和颗粒物，保护减压阀和其他关键部件免受损坏。

过滤器通常采用网状结构或多孔材料，能有效地过滤掉燃气中的杂质，确保燃气供应的清洁和安全。

燃气调压器的工作过程如下：1. 燃气进入调压器：燃气从供应管道进入燃气调压器，经过过滤器进行初步过滤，去除其中的杂质和颗粒物。

2. 压力调节：进入调压器后的燃气进入减压阀，减压阀根据设定的工作压力进行调节。

当燃气压力超过设定的工作压力时，减压阀会自动关闭，阻止更多的燃气进入系统；当燃气压力低于设定的工作压力时，减压阀会自动开启，允许更多的燃气进入系统。

3. 稳定供应：通过减压阀的调节，燃气的压力得以稳定在设定的工作压力范围内。

稳定的燃气供应可以保证燃气设备的正常运行，提高燃烧效率和安全性。

总结：燃气调压器是一种用于调节和控制燃气供应压力的重要设备。

它通过减压阀和其他控制元件来实现对燃气压力的调节和稳定。

燃气调压器的工作原理是通过感应燃气压力的变化来控制减压阀的开启和关闭，从而保持燃气供应的稳定。

在使用燃气调压器时，还应注意定期清洁和维护过滤器，以确保燃气供应的清洁和安全。

燃气调压器工作原理燃气调压器是一种用于调节燃气供应压力的装置，它的主要作用是将高压燃气调节为适合使用的低压燃气。

燃气调压器通常由调压阀、传感器、控制器和安全装置等组成。

1. 调压阀：燃气调压器中的核心部件是调压阀，它通过改变阀门的开度来调节燃气的流量和压力。

调压阀通常由弹簧、阀芯和阀座组成。

当燃气压力超过设定值时，弹簧会将阀芯向下压，减小阀门的开度，从而降低燃气压力。

相反，当燃气压力低于设定值时，弹簧会将阀芯向上推，增大阀门的开度，提高燃气压力。

2. 传感器：燃气调压器中的传感器用于检测燃气的压力，并将检测到的压力信号传输给控制器。

传感器通常采用压力传感器或压力开关，它们能够精确地测量燃气的压力变化。

3. 控制器：控制器是燃气调压器的智能部分，它接收传感器传输过来的压力信号，并根据设定的参数进行计算和控制。

控制器能够根据实时的燃气需求来调节调压阀的开度，以保持稳定的燃气供应压力。

4. 安全装置：为了保证燃气调压器的安全运行，通常还会配置一些安全装置，如过压保护装置和漏气检测装置。

过压保护装置能够在燃气压力超过设定范围时自动切断燃气供应，以防止设备损坏或事故发生。

漏气检测装置能够监测燃气管道是否存在泄漏，并在检测到泄漏时发出警报，以避免火灾或爆炸的发生。

燃气调压器的工作原理可以简单总结为：传感器检测燃气压力，将信号传输给控制器；控制器根据设定的参数计算并控制调压阀的开度；调压阀根据控制器的指令调节燃气流量和压力；安全装置保证燃气调压器的安全运行。

总结起来，燃气调压器的工作原理是通过调节阀门的开度来控制燃气的流量和压力，以满足不同设备或系统对燃气的需求。

它的主要组成部分包括调压阀、传感器、控制器和安全装置。

通过这些部件的协同工作，燃气调压器能够稳定地将高压燃气调节为适合使用的低压燃气，确保设备和系统的正常运行。

燃气调压器工作原理（一）引言概述：燃气调压器是燃气系统中常见且重要的设备，其作用是将高压燃气调整到合适的工作压力，以供燃气设备使用。

本文将从燃气调压器的工作原理入手，分别介绍燃气调压器的主要组成部分、气压调节原理、传感器原理、阀门控制原理以及调压器的调节范围等内容。

正文：一、燃气调压器的主要组成部分1. 气压调节阀：用于调节燃气的压力，并保持在设定的工作压力范围内。

2. 传感器：用于感知燃气系统中的压力变化，并传递给控制系统。

3. 控制阀门：根据传感器信号控制气压调节阀的开度，以实现燃气系统中的压力稳定。

4. 过滤器：用于过滤燃气中的杂质，以保护调压器内部部件的正常运行。

5. 安全阀：在燃气压力超过设定值时自动释放压力，以保证系统的安全运行。

二、气压调节原理1. 调压弹簧：燃气调压器内部设有一个调压弹簧，其压力与设定的工作压力相匹配。

2. 弹簧腔和压力腔：调压器中的弹簧腔和压力腔通过传感器和阀门控制系统连接。

3. 压力平衡机构：当燃气压力超过设定值时，压力平衡机构会使阀门逐渐关闭，减小燃气通过的流量，从而降低压力。

4. 对流孔和散流孔：燃气调压器中设置有对流孔和散流孔，用于控制燃气的流动，以达到调节压力的目的。

三、传感器原理1. 压力传感器：燃气调压器中常采用壳体式压力传感器，通过感知燃气压力的变化并转化为电信号。

2. 传感器连接：压力传感器与控制系统通过电缆连接，将燃气压力信号传递给控制系统。

3. 信号转换：控制系统接收到压力信号后，将其转换为相应的控制信号，控制阀门的开度。

四、阀门控制原理1. 控制阀门：燃气调压器中的控制阀门采用电磁阀或伺服阀等类型，通过控制阀门的开度来调节燃气流量。

2. 控制信号：控制系统根据传感器信号反馈，将相应的控制信号发送给阀门，控制其开度大小。

3. 反馈调节：控制系统接收到传感器信号后，对控制信号进行调整，以实现燃气压力的精确控制。

五、调压器的调节范围1. 最大调节范围：燃气调压器的设计与制造需要考虑到最大调节范围，以满足燃气系统不同工况下的要求。

燃气调压器的详细简介燃气调压器的详细简介燃气调压（计量）柜作为燃气输配管网的调压装置,可为居民小区、公共用户、直燃设备、燃气锅炉、工业炉窑等供气。

主要配置:燃气过滤器、燃气调压器、安全切断伐、安全放散阀、铸钢球阀（或蝶阀）、计量仪表、主管道及控制管路组成。

扩展功能：1、可配选流量计和压差计。

2、可选配数据采集系统。

3、可根据用户需求对调压设备采取保温增温措施。

产品特性：1、集调压（计量）、过滤、安全切断、安全放散于一体。

2、设备经严格的全性能测试，使燃气调压输配运行稳定、安全可靠。

3、设备结构设计合理、造型美观、占地省、符合环保要求，适合室内、外安装。

4、扩展性好，可根据用户需求增设燃气报警，数据采集和保温增温系统。

5、设备安装、调式简便、使用、维护方便。

6、结构合理、功能完善、可靠性高，系统协调性好。

7、箱体材质有：钢板喷塑箱体、不锈钢箱体、彩钢板保温箱体，可满足客户不同环境需求。

8、适用介质天然气、人工煤气、液化石油气等其他气体。

主要结构形式：2+1(2路调压+1路旁通）。

2+0(2路调压无旁通）。

1+1(1路调压+1路旁通）。

1+0(1路调压无旁通）。

FSD-FSDC-FSDR/FS1B/ST1B系列调压阀详细参数如下：●最大进口压力：200mbar、500mbar、1bar。

●出压范围：10mbar-45mbar(配有多种出口压力范围的弹簧供选择。

●阀体材质：铸铝。

●低压差大流量，能使燃烧设备的燃烧压力非常稳定的，达到充分燃烧的效果。

●适用介质：煤气、天然气、液化石油气、空气等其他中性气体。

●主要型号：FSD-FSDC-FSDR 15/CE 、FSD-FSDC-FSDR 20/CE FSD-FSDC-FSDR 25/CE 、FSD-FSDC-FSDR 32/CE 、FSD-FSDC-FSDR 40/CE 、FSDR 50/40、ST-STR 65D/CE ST-STR 80D/CE、ST-STR 100D/CE FS1B15、FS1B20、FS1B25、FS1B32、FS1B40、FS1B50/40、FS1B50、FS1B65/08、FS1B80/08、ST1B65 ST1B80、ST1B100 giuliani anello ST1B100。
