发电机对中ppt课件

  • 格式：ppt
  • 大小：11.15 MB
  • 文档页数：86

下载文档原格式

  / 86

合集下载

发电机PPT精品课件

发电机PPT精品课件

比范德华力强，是一种特殊的分子间作用
力——氢键，以上现象皆与氢键的存在有
关
。
水分子间的氢键，是一个水分子中的氢
原子与另一个水分子中的氧原子间所形成
的分子间作用力。
氢键对物质性质的影响
⑴氢键的存在使物质的熔沸点相对较高（如 HF、H2O）。
(2)氢键的形成使某些物质在水中的溶解度 增大（如NH3溶于水）
共价化合物：直接相邻原子间均以共价键相 结合，这样的化合物，称共价化合物。
备注：只含有共价键的化合物为共价化合物 有离子键化合物就是离子化合物
练一练：请判断NaOH、Na2O2属于离子化 合物还是共价化合物？写出其相应的电子式,
并分析两化合物中的成键情况？
离子键 离子化合物
共价键
离子键 共价键 离子化合物
(3)解释一些反常现象：如水结成冰时，为 什么体积会膨胀。
沸点/℃ 100
H2O
75
50
沸点如何变化？
CH4 SiH4 GeH4 SnH4 NH3 PH3 AsH3 SbH3 H2O H2S H2Se H2Te
HF HCl HBr HI
25 HF 0
-25 NH3
-50
-75 -100 -125
H2S
(5)成键的本质:非金属元素的原子间相互结 合时，原子间共用最外层上的电子形成共用电 子对以达到稳定的电子层结构，共用电子对同
时受到两个原子核的吸引。
讨论
活泼的金属元素和活泼非金属元素化合 时形成离子键。请思考，非金属元素之间化
合时，能形成离子键吗？为什么？ 不能，因非金属元素的原子 均有获得电子的倾向。
探究三：线圈转一周，电流方向改变几次？ 电流的大小随着线圈的转动如何 连续变化？

发电机对中PPT课件

发电机对中PPT课件

40
完整编辑ppt
输入尺寸
确认你的输入. 如果有错误，可重新输入.
41
完整编辑ppt
程序的设定
轻触
进入这屏幕:
42
完整编辑ppt
程序的设定
设置分辨率.
系统将以最接近的数值显示结果:
43
完整编辑ppt
程序的设定
输入筛选(采样) 时间.
这个系统将平均整个选定时间的样本。如 果数值波动，你要增加时间。
不对中数值小于 1 mm (0.025”):
1. Make final vertical corrections 2. Make final horizontal corrections
完整编辑ppt
55
实施垂直调整:
旋转TD’s 到 12:00 .
轻触
Positive values at the feet mean that the movable machine is high, therefore you will remove shims.
33
完整编辑ppt
安装夹具和探测器
将 “V” 型支架安装在被测轴上.
Use the bracket hook to “catch” the chain. The other end of the chain goes under the shaft and will fit
into the bracket cradle to secure the bracket to the shaft.
Negative values mean that the movable machine is love, so you should add shims.

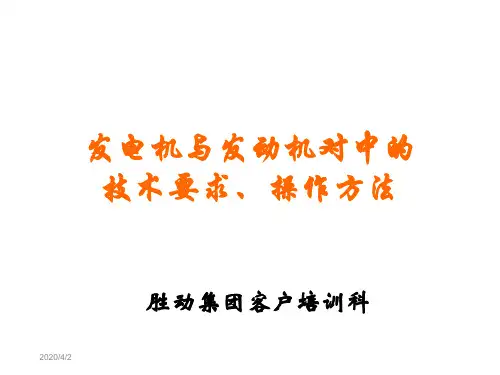

发电机与发动机对中的技术要求 操作方法

发电机与发动机对中的技术要求 操作方法

侧面调节顶丝 （调整对中时用）
调整垫片组 （调整对中时用）
二、操作方法 注意：当现场无吊车、导链条件，借助发电机的4个垂直顶丝将
电机抬起增减调整垫片时，应使垫片避开地脚顶丝，防止顶丝压住 调整垫片无法撤换。
4、粗调整对中合格后，将发电机连接盘与发动接联结器固定的 12个弹性轴销装入，不装轴销螺母。
二、操作方法
（二）安装发电机连接盘部分： 将发电机连接盘安装在轴套上。联接螺栓扭矩为245-275N.m
（可选用80-300N.m扭力扳手），并将锁垫锁紧（注意：锁垫应 锁紧螺母的方平面，不要锁在螺母的棱角位置）。
联接螺栓扭矩 245275N.m
锁垫 锁在 螺母 的方 平面
Байду номын сангаас
发电机 发电机轴套 连接盘
二、操作方法
（一）安装发电机轴套 1、装配前检查： ①检查发电机连接轴外圆表面和轴套内孔表面，应确保其光滑无
凸起点； ②检查发电机连接轴外圆尺寸和轴套内孔尺寸，应符合要求。
2、热装发电机轴套： ①将发电机轴套加热至250℃，保温120分钟。（现场若无加温 设备，可将轴套放入机油中加热。） ②在发电机连接轴外表面涂抹清洁的机油（涂抹机油的目的是保 护轴与轴套配合表面不被拉伤，便于下次拆卸），将轴套推入联结 轴。 注意： ①电机轴套应推到底。 ②装配时严禁击打轴套端面内孔周围，以免引起内孔凸起变形。
发动机联结器
二、操作方法 （三）对中调整
1、将底盘座两侧的4个顶丝螺栓旋退与螺栓座孔端面平齐，同 时，将已安装好连接盘的发电机的4个垂直顶丝螺栓旋退于孔内， 不得高出发电机座面。
备注：有吊车、导链条件的可不用地脚顶丝。
电机底脚紧固螺栓
垂直顶丝 （抬起电机时用）

发电机培训课件ppt

发电机培训课件ppt

THANKS
感谢观看
温度过高
检查冷却系统是否正常工 作，如散热器、风扇和水 泵等。
电压不稳
检查发电机的电压调节器 是否正常工作，并确保负 载在发电机承受范围内。
03
发电机安全与环保
发电机安全操作规程
启动前检查
在启动发电机之前，应进 行全面的检查，确保没有 特殊情况，如漏油、破损 或过热等。
操作注意事项
操作发电机时应遵循安全 操作规程，避免产生触电 、火灾等事故。
转子磁场和定子绕组的相对运动，产生感应电动势（电压）和电流。
02
发电机的组成
发电机通常由转子、定子、机座、端盖、轴承等组成。转子用于产生磁
场，定子则安装有绕组，用于产生感应电动势和电流。
03
工作过程
当发电机运行时，转子在励磁绕组的作用下产生磁场，定子中的三相绕
组切割磁力线，从而产生三相感应电动势。通过外部电路，电流从发电
噪声控制
采取有效的噪声控制措施，如安装消音器、隔音罩等，降低发电机运行时的噪 声。
减振措施
通过减震器、弹性支撑等减振措施，减少发电机运行时的振动，降低对周围环 境的影响。
04
发电机应用案例分析
小型发电机在家庭中的应用
家庭备用电源
在停电或紧急情况下，小型发电机可以为家庭提供电力，保证基 本生活需求。
机流出，为负载提供电能。
发电机种类与特点
同步发电机
同步发电机是最常见的发电机类型，其转子转速与电网频率保持同步。它具有效率高、稳 定性好、维护方便等优点，广泛应用于电力系统中的发电厂。
异步发电机
异步发电机又称感应发电机，其转子转速高于或低于电网频率。异步发电机结构简单、价 格低廉，但效率较低，通常用于小型电动机或作为备用电源。

《汽车发电机》课件

《汽车发电机》课件
《汽车发电机》ppt 课件
目录
CONTENTS
• 汽车发电机概述 • 汽车发电机的结构 • 汽车发电机的性能参数 • 汽车发电机的维护与保养 • 汽车发电机的未来发展
01
汽车发电机概述
定义与功能
总结词
了解汽车发电机的定义和功能， 是掌握其工作原理和使用维护的 基础。
详细描述
汽车发电机是汽车电气系统中的 重要组成部分，主要功能是将机 械能转化为电能，为汽车电气系 统提供稳定的电源。
类型与分类
总结词
不同类型的汽车发电机在结构和性能 上存在差异，了解其分类有助于更好 地选择和使用。
详细描述
汽车发电机按结构可分为直流发电机 和交流发电机，按励磁方式可分为永 磁发电机和励磁发电机。不同类型的 发电机具有不同的特点和使用场合。
工作原理简介
总结词
了解汽车发电机的工作原理，有助于更好地理解其性能特点和使用要求。
转矩
转矩是发电机的一个重要参数，它决定了发 电机能够驱动的负载大小和转速。转矩的大 小与发电机的功率和转速有关，反映了发电 机的工作能力。在选择发电机时，需要根据
汽车的实际需求来确定合适的转矩大小。
04
汽车发电机的维护 与保养
日常检查与维护
01
定期检查发电机皮带是 否完好，有无裂纹或磨 损过度的情况。
02
定期检查发电机润滑油 是否充足、干净，及时 更换润滑油。
03
定期检查发电机各连接 部位是否紧固，有无松 动或腐蚀现象。
04
定期清洁发电机表面， 保持清洁干燥，防止腐 蚀。
常见故障与排除方法
01
02
03
04
发电机不发电
检查发电机皮带是否完好，发 电机线路是否正常，发电机调

发电机及调节器优秀课件

发电机及调节器优秀课件
（1）定子总成 定子 又叫电枢，是用来 产生交流电动势的。
由铁芯和三相绕组组 成。 连接方法 星形连接 三角连接
汽车电器设备构造与维修
发电机及调节器优秀课件

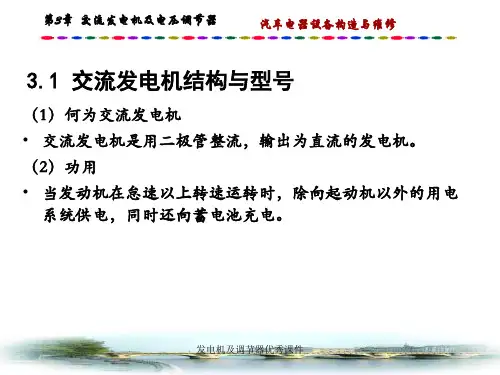

第3章 交流发电机及电压调节器
汽车电器设备构造与维修
• （2）转子总成 转子的总成作 用是产生磁场， 它由其两块爪 极、磁场绕组、 滑环及轴等组 成，如图3-3所 示。
发电机及调节器优秀课件
第3章 交流发电机及电压调节器
汽车电器设备构造与维修
3.整流电变为直流电，
6管交流发电机的整 流器是由6只硅整流二极 管组成三相全波桥式整 流电路。 另外也有8管、9管、11 管组成的整流器。
发电机及调节器优秀课件
第3章 交流发电机及电压调节器
发电机及调节器优秀课件
第3章 交流发电机及电压调节器
汽车电器设备构造与维修
2．无刷交流发电机
无刷交流发电机 是指没有电刷和滑环的交流发电机 优点
（1）没有电刷和滑环,不存在电刷与滑环接触不良导 致的发电不稳或不发电故障。
(2) 工作时无火花，也减小了无线电干扰。 • 缺点
（1）爪极间连接工艺困难 （2）由于磁路中间隙加大，发电机相同输出功率下 需加大励磁电流。 • 无刷交流发电机分为爪极式、激磁机式、永磁式和感应子
割磁力线（或者说使电枢绕组中通过的磁通量发生变化） 而产生电动势。如图3-9所示。
发电机及调节器优秀课件
第3章 交流发电机及电压调节器
汽车电器设备构造与维修
图3-9 交流发电汽车电器动画 \发电机原理.swf机工作原理图
发电机及调节器优秀课件
第3章 交流发电机及电压调节器
汽车电器设备构造与维修
发电机及调节器优秀课件

《发电机控制系统》课件

《发电机控制系统》课件

工作原理与流程
工作原理
发电机控制系统通过传感器监测发电机组的运行状态，将信 号传输至控制器进行处理，控制器根据预设的控制逻辑和算 法，输出控制指令给执行器，执行器根据指令调节发电机组 的运行参数，实现发电机的控制。
流程
发电机控制系统的流程通常包括数据采集、数据处理、控制 输出和反馈调节等步骤，通过实时监测和控制，实现对发电 机组的高效管理。
火力发电
火力发电是利用化石燃料燃烧产生的热能驱动蒸汽轮机转 动，进而驱动发电机产生电能的一种发电方式。发电机控 制系统在火力发电中起到调节蒸汽轮机参数和监控机组状 态的作用。
控制系统通过调节蒸汽轮机的进汽量、进汽压力等参数， 实现对燃煤效率的最大化利用。同时，它还具备对火力发 电机组的监控和保护功能，确保机组在遭遇异常工况或其 他故障时能够迅速作出反应，保护设备不受损坏。
功能
发电机控制系统主要具有监测、控制 、保护、通讯等功能，能够实现对发 电机组的全面管理，提高发电效率， 保障电力系统的稳定运行。
组成与结构
组成
发电机控制系统主要由传感器、控制器、执行器、人机界面等部分组成。
结构
发电机控制系统的结构通常采用分散控制和集中管理的原则，将各个部分按照 一定的拓扑结构进行连接，形成一个完整的控制系统。
传感器
01
02
03
04
传感器是发电机控制系统中用 于检测发电机运行状态和相关
参数的设备。
常见的传感器包括温度传感器 、压力传感器、速度传感器、
液位传感器等。
传感器需具备高精度、高灵敏 度以及良好的稳定性，以确保 测量数据的准确性和可靠性。
传感器需具备良好的抗干扰能 力，以应对发电机运行过程中
产生的各种噪声和干扰。

初中物理《发电机》(共25张)ppt

初中物理《发电机》(共25张)ppt

思考：如果是线圈在磁场中转动，又会怎样？
二、交流电的产生
1、交流电：周期性改变方向的电流
2、交流电的周期和频率：
（1）交流电完成一次周期性变化需要的时间，叫交流电的周期
（2）1秒内交流电完成周期性变化的次数叫交流电的频率
（3）周期和频率互为倒数
（4）我国交流电的周期 秒，频率是 赫兹
闭合开关，让ab导体在磁场 里静止 电流，让其在磁 场里上下运动 电流， 在磁场左右运动或倾斜一定角度运动， 电流；断开开关，ab运动 电流。
没
没
有
没
结论：
要产生感应电流，电路必须闭合；导体在磁场中必须做切割磁感线的运动
如图所示，当开关闭合后，灵敏电流表G指针会发生偏转的是导线（ ） A、向上运动 B、向下运动 C、向左运动 D、向里运动 D
高电压、弱电流
l. 组成：（1）定子：线圈 转子：电磁铁
01
☞
02
动力机：水轮机、汽轮机、内燃机、蒸汽轮机等。
03
☞
04
实际使用的交流发电机
（用导线远距离输送。） 在我们生活中发电站是否建在用户的周围？发电站供应的电流如何输送到我们家中呢？
减小输电电流
加粗导线以减小电阻 导线那么长，导线的电阻就不能忽略，由于电流的热效应导线要损耗电能，造成资源浪费。有没有办法将这种热能损耗减小到最低呢?
若发电机的输出电压为U，输出电流为I，则输出功率P=______，所以要减小输电电流，在输送功率一定的条件下，必须提高______，因此远距离输电时必须采用______。
二、填充题
如图1所示，可以使电流表指针发生偏转的情况是[ ] 开关S断开，导线ab竖直向下运动 开关S闭合，导线ab竖直向上运动 开关S断开，导线ab从纸里向纸外运动 开关S闭合，导线ab从纸外向纸里运动
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
49
测量不对中
打开探测器盖

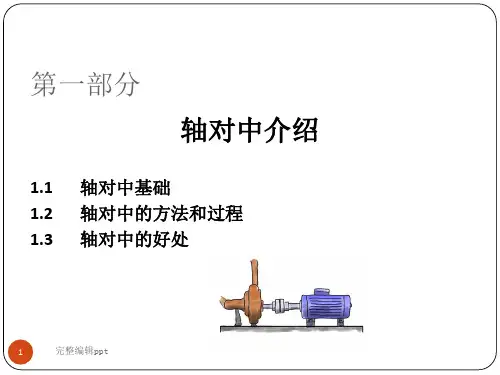

第一部分 轴对中介绍
1.1 轴对中基础 1.2 轴对中的方法和过程 1.3 轴对中的好处
1
1.1 轴对中基础
旋转中心 同心（共线性） 不对中 测量不对中 不对中的类型 不对中的的允许量
2
旋转中心
所有的轴，无论它是直的还是弯曲的， 围绕一个轴线旋转，这条轴线称为旋转 中心。
旋转中心的形态为一条直线。
连接电缆
将 TD’s用电缆连接起来. 每个TD有两个接头.你使用哪一个没关系 .
用电缆与显示器连接起来. 你使用哪一个没关系。
36
输入尺寸
从主菜单选程序1.
37
输入尺寸
测量 “A” 尺寸
38
输入尺寸
输入 “A” 尺寸
轻触 A,输入尺寸, 并输入 “A” 尺寸轻触 OK 确认数值
39
输入尺寸
测量并输入“B” & “C” 尺寸.
40
输入尺寸
确认你的输入. 如果有错误，可重新输入.
41
程序的设定
轻触
进入这屏幕:
42
程序的设定
设置分辨率.
系统将以最接近的数值显示结果:
43
程序的设定
输入筛选(采样) 时间.
这个系统将平均整个选定时间的样本。如 果数值波动，你要增加时间。
3
同心
当两个轴各自的旋转中心形成同一条直线 时，称为同心（共线性）。
4
不对中
当两个不同心时，称为不对中。
5
测量不对中
机器被分为基准端和调整端
6
测量不对中
基准设备的旋转中心做为基准或参考线
7
测量不对中
不对中被确定为：调整端的旋转中心相对于基 准 端在两个(X-Y) 面上的位置偏差。
精确对中
使用百分表或激光系统 三个步骤: 测量, 调整和报告
22
调整过程概述
对中调整修正过程
完成对中准备和修正 装好对中卡具和系统 检查和修正软脚 测量不对中 评价机器不对中状况 完成精确的对中修正 重新测量和将机器对中的结果文挡化
23
轴对中过程概述
对中检查过程
装配对中夹具或系统 测量不对中 文档化并存储对中状态 评价机械对中状态
32
ห้องสมุดไป่ตู้装夹具和探测器
将放置 TD 的柱杆装入“V” 型安装支架. 通过“V”型支架底部插入链条.
33
安装夹具和探测器
将 “V” 型支架安装在被测轴上.
Use the bracket hook to “catch” the chain. The other end of the chain goes under the shaft and will fit
into the bracket cradle to secure the bracket to the shaft.
34
安装夹具和探测器
将 TD’s （探测器）装入柱杆.
The TD-M is mounted to the “movable” shaft. The TD-S is mounted to the “stationary” shaft. 35
24
1.3 轴对中的益处
当轴不对中时，在联轴节处会有力产 生
25
轴对中的益处
研究表明：在以往超过十年的统计显示 所有的设备故障约有50%源于恶劣的对 中.
有一些调查显示高达90%的设备运转超 出了他们推荐的允许的偏差
26
轴对中的益处
振动 节能 机械部件的磨损 生产能力 产品质量
27
Section 3
19
百分表法
20
激光系统
单激光系统具有 单独或两个探测 器（靶子）.
双激光系统利用 逆转（翻转）-外园
法
21
对中作业的三个阶段
对中准备Pre-alignment
准备, 非现场 (热膨胀规范) 视觉检查, 现场 在现场实施 (检查轴和联轴节的 run-out)
粗对中
确保两轴在要求范围内Ensure the shafts are “in-the-ballpark”
8
测量不对中
从上部看 – 水平不对中
从侧面看 – 垂直不对中
9
不对中的类型
偏移（平行）不对中
角度不对中
10
不对中的类型
平行不对中
11
不对中的类型
角度不对中
12
对中允差表
13
1.2 轴对中方法和过程
对中方法 对中过程的三步 对中过程的纵览
14
对中方法
所有对中方法的测量都是在轴和联轴器 上
44
程序的设定
设定屏幕筛选器.
这个系统将混合新、老读数使显示值慢下来。 0 时没有 屏幕过滤，10 为最大。已记录的测量数值不会受到影响 。
45
程序的设定
选择测量方法.
时钟法要求你放置 TD’s 于 9:00, 3:00, & 12:00位置. 三点法（TriPoint ）使你在旋转不小于60度得到测量结果
15
对中方法
不对中的修正在地脚.
16
对中方法
地脚的位置必须由轴的数据计算或…...
成功来源于调整者的的经验或运气. 多次移动是必需的. 精度将被妥协（大打折扣）.
17
对中方法
18
机械方法
直刀口/试塞尺 法 确定平行偏差的方向
和数量 用直尺边缘和 塞尺.
分别测量180°两点间 隙确定角度不对中的 方向和数量 .
29
显示器
与 TD 单元的通讯 计算结果 将结果以图形方式显示
30
安全
Fixturlaser 轴对中系统是二级激光器应防范未成年人:
决不能盯着看激光器. 决不能将激光射入人眼.
31
保养与维护
除探测器表面外，用湿布沾中性肥皂 水清洁.
用用酒精清洁探测器表面. 不要用棉纸，它会擦伤探测器表面.
水平轴对中调整 激光为基础对中调整仪器
3.1 激光技术 3.2 Fixturlaser 轴对中系统 3.3 实施: 时钟法 3.4 实施: 三点法 3.5 基础和螺栓受约束的状况 3.6 实施: 固定地脚
28
3.2 Fixturlaser 轴对中测量调整系统 显示器 安全, 维护 安装 输入尺寸 设定 – 应用设置 过程-对准激光-测量 评测结果 实施调整
46
瞄准激光
用关闭靶盖. 位于TD后的调节螺丝，将激光调至
十字线中心.
垂直调节
水平调节
47
测量不对中以前
了解系统约定
时钟的位置是以使用者站在调整端后， 面对基准端.
48
测量不对中以前:
了解系统约定
结果: 总是告诉你调整端（移动端）当前 的位置。
地脚正值意味调整端设备高或远离你. 地脚负值意味调整端设备低或靠近你.
