柴油发电机操作及维护分解PPT参考幻灯片

柴油发电机操作及维护分解PPT参考幻灯片

要零部件进行更换时,应将维修或更换情况记录
在设备大中修及零部件更换台账中。所有的记
录根据实际情况定期由系统管理员整理好交部
门资料室存档,长期保存。
21
七、柴油发电机事故后维护
1.发电机不能起动 (1).检查蓄电池电压是否达到额定电压DC48V（视不同 电压等级而定）。因为发电机平时处于自动状态时其电 子控制模块ECM对整个机组状态的监视与EMCP控制面板 之间的联络都是要靠蓄电池供电维持。当外部的蓄电池 充电器出现故障时，蓄电池电量得不到补充引起电压下 降。此时必须对蓄电池充电处理。充电的时间视蓄电池 的放电情况及充电器的额定电流而定。情况紧急一般更 换蓄电池。蓄电池使用时间较长容量严重下降时，即使 达到额定电压也无法起动。此时必须更换蓄电池。
11
5、蓄电池的检查：（1).至少每周对电池 组进行检查一次。 (2).检测记录蓄电池的电压，电解液液位， 比重等参数。 (3).每两年对蓄电池进行一次放、充电， 延长使用寿命。同时蓄电池维护必须参照 厂家提供的技术说明书，不可盲目维护。
12
6、巡回检查项目：
1）、检查控制柜各指示灯指示是否正确，
2023最新整理收集 do something
柴油发电机操作及维护
2014/12/23
1
目录
一、柴油发电机启动准备 二、柴油发电机启动运行 三、正常停车与维护保养 四、柴油发电机试运行维护 五、柴油发电机日常运行维护 六、柴油发电机的保养 七、柴油发电机事故后维护 八、总结
2
一、启动前的准备工作
1、检查飞轮及发电机部分防护栏杆罩应完好； 2、操作人员应分工明确，实行监护，并穿戴绝 缘鞋； 3、向电气室工作人员发出“准备”开车的信号 后，认真检查各变速箱、离合器、调速器曲轴 控制、油箱油位，及各部紧固螺钉，确认无误， 并检查油温度不低于20℃时，方可进行启动；

《柴油发电机》课件

《柴油发电机》课件
《柴油发电机》课件
目录
• 柴油发电机简介 • 柴油发电机的组成与部件 • 柴油发电机的使用与维护 • 柴油发电机的比较与选择 • 柴油发电机的未来与特点
定义
柴油发电机是一种将化学能转换 为电能的机械设备，通过柴油燃 烧产生的热能驱动发电机运转。
特点
柴油发电机具有高效率、大功率 、可靠性强、寿命长等优点，广 泛应用于工业、商业、军事等领 域。
应用领域的拓展
分布式能源
随着分布式能源的发展，柴油发 电机将更多地应用于家庭、企业、
医院、学校等场所，作为备用或 主电源。
移动能源
柴油发电机在移动设备、应急救援、 野外作业等领域的应用也将得到拓 展。
混合能源
柴油发电机将与太阳能、风能等可 再生能源相结合，形成混合能源系 统，提高能源利用效率和稳定性。
详细描述
燃油系统由燃油泵、喷油器、燃油滤清器等组成，主要作用是将燃油输送到燃烧室，并提供合适的燃 油量以维持发动机运转。燃油系统通过调节燃油喷射时间和喷射量，控制发动机的运转状态和输出功 率。
点火系统
总结词
产生高压电弧，点燃燃烧室内的可燃混合气体。
详细描述
点火系统由点火线圈、火花塞等组成，主要作用是在燃烧室内产生高压电弧，点燃可燃混合气体。点火系统的工 作原理是通过点火线圈将低电压转换为高电压，然后通过火花塞放电产生电弧，从而点燃可燃混合气体。
环保标准
考虑符合环保标准的柴油发电机，以减少对 环境的影响。
使用成本与经济效益分析
初始投资
购买柴油发电机的初始投资通常比汽 油发电机高。
运行成本
柴油发电机的运行成本包括燃料成本、 维护成本和修理费用等。
能耗效率
柴油发电机的能耗效率较高，能够提 供更多的电力输出。

沃尔沃VOLVO柴油发电机保养方法PPT课件

沃尔沃VOLVO柴油发电机保养方法PPT课件

.
5
滑系统保养注意事项：1）检查润滑油油位在STOP一侧是 否在MIN（最低）和MAX（最高）标记之间。2）检查下 列零部件处有无泄漏：曲轴密封、油
.
6
底壳、机油滤清器、机油油道堵头、机油压力传感器和 气门室盖。沃尔沃发电机进排气系统保养注意事项：1） 确保进气管道和空气滤清器安装就位，确保所有

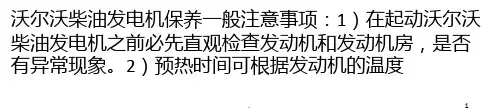

沃尔沃柴油发电机保养一般注意事项：1）在起动沃尔沃 柴油发电机之前必先直观检查发动机和发动机房，是否 有异常现象。2）预热时间可根据发动机的温度
.
1
来调整，并能在起动前和起动后的50秒内持续工作。3） 起动马达的接通时间最长为20秒，此后起动马达的线圈 即被断流80秒钟，以防止起动马达过热。
.
2
4）切勿使用起动喷射液或类似物品来帮助发动机起动。 这可能会在进气歧管内引起爆炸，有人身伤害的危险。5） 发动起动机后，还要检查仪表和报警显示值
.
7
的管夹箍和接头拧紧（尤其是中冷器的连接管）。2）检 查空气滤清器压力下降指示器。红色ห้องสมุดไป่ตู้塞定在可见位置 内时，应保养空气滤清器。3）检查机油排油泵
.
8
、增压器及高压油泵等的机油管线的接头是否松动。
.
9
谢谢欣赏。感谢您的阅读和支持。
.
ps学堂 /
10
.
3
是否正常。沃尔沃发电机冷却系统养注意事项：1）检查 冷却系统有无泄漏或接头是否松动。2）检查冷却系统软 管有无绽裂，及管夹箍是否松弛。3）检查水
.
4
泵有无泄漏的迹象。4）检查风扇驱动皮带是否松弛及有 无损坏。5）检查冷却液液位。如有必要，添加冷却液。 6）检查散热器有无堵塞。沃尔沃发电机组润

2024版年度柴油发电机组技术培训ppt课件

2024版年度柴油发电机组技术培训ppt课件

01柴油发电机组基础知识Chapter柴油发电机组概述定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机、发电机和控制系统组成。

应用领域广泛应用于工业、商业、农业、军事等领域，作为备用电源或移动电源。

分类根据功率大小、使用环境和用途不同，可分为陆用柴油发电机组、船用柴油发电机组、挂车式柴油发电机组等。

柴油发电机组工作原理发电机工作原理柴油机工作原理利用电磁感应原理，将机械能转化为电能。

控制系统工作原理柴油机主要部件发电机主要部件控制系统主要部件030201柴油发电机组主要部件及功能噪声和振动指柴油发电机组运行时产生的噪声和振动，是衡量其舒适性和环保性的重要指标。

指柴油发电机组单位时间内消耗的燃油量，是衡量其经济性的重要指标。

频率调整率指柴油发电机组在负载变化时输出频率的稳定程度。

额定功率指柴油发电机组在额定工况下电压调整率柴油发电机组性能指标02柴油发电机组安装与调试Chapter01020304选择平整、坚实、通风良好的场地，远离易燃易爆物品。

确定安装地点包括起重设备、扳手、螺丝刀、万用表等。

准备安装工具确认机组配件齐全，无损坏，符合设计要求。

检查机组配件遵守安全操作规程，佩戴安全防护用品。

注意安全事项安装前准备工作及注意事项安装柴油机和发电机安装机组底座连接燃油系统连接电气系统连接冷却系统柴油发电机组安装步骤与方法调试前检查项目及调试流程检查燃油系统检查冷却系统检查电气系统调试流程01020304问题问题问题问题常见问题分析与解决方案03柴油发电机组操作与维护保养Chapter启动前检查启动操作流程停止操作流程注意事项启动、停止操作流程及注意事项正常运行中监控与调整方法监控内容调整方法定期保养每运行500小时更换机油和机油滤清器；每运行1000小时检查并调整气门间隙；每运行2000小时更换燃油滤清器和冷却液。

日常维护每日检查机油、燃油、冷却液等液位；定期清洗空气滤清器和水箱散热器。

柴油发电机启动及日常维护ppt课件

柴油发电机启动及日常维护ppt课件

THANK
YOU
SUCCESS
2019/5/18
25
油机发电机的工作原理
四缸四冲程柴油机工作示意图。它好象四个单缸柴油机用一根共 用的曲轴连在一起，其中第一缸和第四缸的曲柄处在同一方向，第二 缸和第三缸的曲柄处在同一方向，两个方向间互相错开180°，每个 气缸按顺序完成各自的工作循环过程中，在同一行程都有固定的顺序， 一般为1-3-4-2，就是第一缸作功后，第三缸作功，然后为第四缸作功， 最后为第二缸作功。以后各个过程顺序重复进行。四缸四冲程柴油机 在曲轴每转两圈时，各缸内都进行燃烧和作功一次，也就是曲轴每转 半圈就有一个气缸工作，所以它的工作比单缸平稳得多。
油机发电机的工作原理
四冲程柴油机的工作循环是在曲轴旋转两周(720°)，即活塞往复运动 四个冲程中，完成了进气、压缩、工作、排气这四个过程。
油机发电机的工作原理
油机发电机的工作原理
四冲程汽油机的工作循环过程，也是通过进气、压缩、工 作、排气四个冲程完成一个循环。只是由于所用燃料的性 质不同，它的工作方式与柴油机有所不同。 (1)汽油机进气过程中，被吸进的是汽油和空气的混合物， 而不是纯净的空气。 (2)汽油机的压缩比低(一般为5～9)，压缩终了时，可燃混 合气的压强只有5～10 Kg/cm2，温度只有250～400℃。 (3)汽油机气缸内的可燃混合气，是用火花塞发生的电火 花点燃的。
柴油发电机运行 及日常维护说明
晋江天然气发电厂—张举
求是 立德 尚学 精业
主要内容
油机发电机组的作用 油机发电机组的工作原理 油机的总体构造 油机发电机的使用与维护
相关配套知识
1 2 3 4
油机发电机的作用 油机的总体构造 油机发电机的工作原理

《柴油机的维护保养》课件

《柴油机的维护保养》课件

以上就是本次PPT课件的大纲，谢谢！
《柴油机的维护保养》 PPT课件
An engaging and informative presentation on the maintenance and care of diesel engines, covering their principles, components, and the importance of regular upkeep.
防止柴油机过热的 方法
介绍有效的方法来避免柴油 机过热，并保持其性能。
防止柴油机起动困 难的方法
探究柴油机启动困难的常见 原因，并提供解决方案。
总结
维护保养的重要性
总结为什么维护保养对柴油机 至关重要。

柴油机的正确使用方法
提供正确使用柴油机的实用建 议和技巧。
合理的维护保养制度
分享建立合理维护保养制度的 关键步骤。
3 维护保养周期
确定维护保养的最佳频率以确保柴油机始终处于最佳状态。
维护保养的步骤
1
静态检查
2
仔细检查柴油机各部件的状态，包括
管路、传感器和电缆。
3
润滑油更换
4
学习如何适时更换和补充润滑油，以
确保柴油机正常运转。
5
空气滤清器更换
6
探索空气滤清器在柴油机中的重要性，
并学习如何更换。
7
冷却水维护
8
探索保持柴油机冷却系统有效运行的 方法和注意事项。
柴油机简介
工作原理
了解柴油机是如何将燃油转化为动力的。
分类
探索不同类型的柴油机，例如直列式、V型和对置式。
构成
研究柴油机的主要组成部分，如气缸、活塞和气门。

柴油发电机启动及日常维护..48页PPT


▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
48
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
柴油发电机启动及日常维护..
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿

《柴油机的维护保养》PPT课件


• （4）启动发电机组，使发电机在怠速下运行。
• （5）监控相电流，逐渐增加发电机转速，直至获得 额定电流或获得发电机组全速。
• （6）如果仍有必要增加相电流，缓慢地旋转变阻器， 直至达到额定电流。
• （7）以一个小时为周期，停止烘干程序，检查绝缘
电阻，重复以上步骤，直至精绝选缘PPT电阻适宜为止。
• （4）拆掉空气进口的胶带，安装新的或清洁的空气 滤清器滤芯。
• （5）安装空气滤清器盖子。
• （6）重新调整空气滤清器维修指示器。
精选PPT
17
• 8. 燃油系统——启动注油 • （1）打开燃油供油阀门。保证在启动注油步骤期间发
动机不会启动，把启动开关转到OFF(关闭塞，以便从止动器松 开锁板。
干燥箱里4h。
•
电流控制法：
• （1）准备一个外部电源。
• （2）从电压调节器断开“Fl+”和“F2-”，卸掉发电机 负荷，连接发电机引线到“T1 ”，“T2”和“T3”。把 夹式安培计安装在发电机输出引线“T1 ”上。
• （3）连接变阻器，将变阻器调整到最大值。将外部 电源连接到引线“Fl+”和“F2-”。
订出切实可行的维护保养制度。在柴油机工作期间，
柴油机每天运行的时间、仪表读数、出现的故障、故
障的排除情况以及保养内容，均应详细填写在柴油机
运转日志中。
• 日常维护属每个班组都要进行的不容忽视的一项 工作。通常容易把日常维护与柴油机运转时的正常看 车相混淆，日常维护与正常看车有它的相同之处，也 有它的不同之处。日常维护中的巡回检查与正常看车 中的巡回检查是指同一内容。但日常维护是要解决使 用中出现的一系列问题，而正常看车则是密切观察、 正确操作。因此正常看车是“观颜切脉”，维护保养 则是“治病护理”。

柴油发电机操作及维护


4、各系统管路闸门应处于工作位置； 5、传动机构的连接螺栓应紧固良好； 6、检查储气瓶压力是否正常，超速保险装置是 否定位； 7、置离合器手柄于启动位置，并打开扫气泵的 排污阀； 8、启动外循环水泵、滑油泵、燃油泵，待循环 水及油压符合要求时，一人操作，一人协助进 行启动。
二、柴油机的启动和运行
2、内部除垢:1、把水从散热器中排干,然后把 散热器与管子相连的地方拆开并封口;2、向散 热器倒入45度的4%的酸溶液,过15分钟后排干酸 溶液,检查散热器;3、如果仍有水垢，则用8%的 酸溶液再洗一次;4、除垢后用3%的碱溶液中和 两次,然后再用清水冲洗三次以上;5、所有工作 完成后,检查散热器是否漏水,如果漏水则申请 外委修补;6、如果不漏水则重新装回,散热器装 回后应重新灌满清水并加入防锈剂。
1、停车超过24小时，须打开试动阀，并启动润滑油泵， 长久停用(一般为七天)的发电机，励磁机应测量电机及 操作回路的绝缘电阻符合要求。手动盘车转1～2圈，自 由启动电机拖动柴油机空转数圈，以排出缸内的油和水， 然后关闭试动阀，方合好前离合器； 2、启动燃油泵，放出管路中的空气，其油压应在规定 范围内之间，方可进行正式启动； 3、察看启动电源的电压是否正常后，按下“启动”按 钮待柴油机着火后即松开。润滑油压力升到规定值以上 时，停止启动滑油泵。并关闭扫气泵排污阀，穿好前离 合器销钉；
2.冷却水温度偏高 (1).通常是冷却水箱散热器表面不清洁引起。灰尘大的环 境易堵塞散热器表面或在机组运行时有杂物被冷却风扇吸 至水箱处挡住通风而使散热不良。用水清洗水箱散热器表 面或清除杂物后即可解决。（日常要注意保持机房内的环 境清洁）(2).冷却水箱内冷却液不足。 需要检查清楚冷却水流失的原因，查看冷却水箱与机身各 冷却水管道有无泄漏情况，如有泄漏应即修复。然后补充 冷却液至正常液位。(3).发电机在使用较长时间后冷却风 扇的皮带会逐渐老化变得毫无弹性或某条皮带断裂造成冷 却风扇失去正常的吹风能力。

柴油发电机组的操作维护保养ppt课件


发动机冷却液液位检查
加水口冷却液液位检查
1. 反时针方向旋转膨胀水箱透气阀至第 一停顿位，此时释放压力。 2. 反时针方向延续旋转透气阀至零落。 3. 检查冷却液液位〔必需能在浇注眼底 边看到冷却液〕。
用液位传感器检查液位
1. 接通发动机控制系统，并检查显示器 〔发动机控制系统自动监测液位〕。 2. 如有必要，加满发动机冷却液
〔2〕检查冷却水、燃油、排气、排风管有无走漏。
〔3〕在空负荷或怠速工况下不要长时间动行。普通 不要超越10分钟。
3.满负荷下运转
〔1〕应经常留意机组的机油压力、水温、三相电压、 电流和频率等仪表指示能否正常。
〔2〕关注机组有无不正常异响、震动。
〔3〕排气管温度能否在正常范围。〔发动机排气管 到涡轮增压器之间出现樱红色属正常景象〕
水箱液位检查
应充分排尽冷却系统中气体
〔3〕检查燃油开关能否翻开，同时手动排出油路空气， 直到确认空气排尽。
〔4〕查看机组防护安装能否完全有效。
〔5〕检查蓄电池连线结实可靠，控制面板上电池电压表 读数正常。
〔6〕每次起动时间不要超越10秒，二次起动间隔时间 不少于20秒。每次起动时间过长或两次起动间隔时 间过短都能够损坏蓄电池和起动电机。
改换机油滤清器 用拔手拆下机油过滤器 清洗过滤器衔接体密封面 检查亲近密封环,并涂上机油 用手安装和拧紧机油过滤器 用同样的方法改换其他的机油 过滤器 改换机油和过滤器后,用启动设 备盘车 检查机油位
燃油系统
燃油
假设运用的柴油含水气，喷油系统以及汽缸衬/ 活塞都会被损坏。防止方法是：封锁发动机之后， 趁燃油箱温度没有降下来〔防止冷凝〕就及时向 油箱注入柴油。应定期从贮藏箱中抽除水气。建 议在燃油滤清器上流安装脱水器。冬季不要运用 任何添加剂来改善流体属性。
