网线连接示意图

RJ45网线的接法及电脑对等联接的相关设置RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

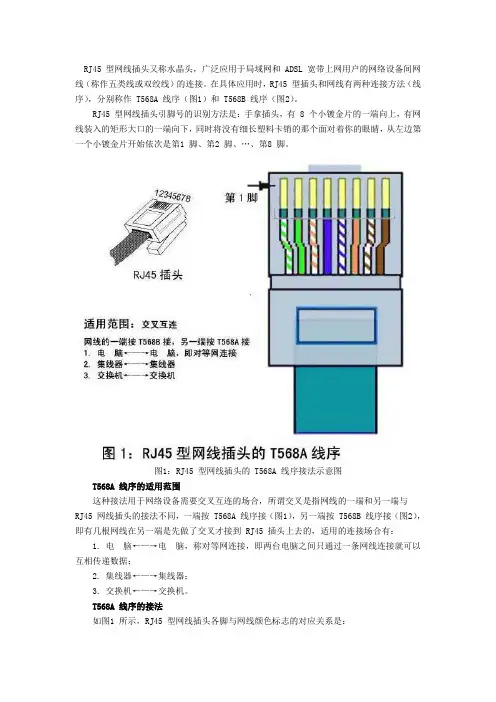

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电 脑←—→电 脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号 网线颜色1 ———— 绿白2 ———— 绿3 ———— 橙白4 ———— 蓝5 ———— 蓝白6 ———— 橙7 ———— 棕白 8 ———— 棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电 脑←—→ADSL 猫2. ADSL 猫←—→ADSL 路由器的 WAN 口3. 电 脑←—→ADSL 路由器的 LAN 口4. 电 脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电 脑←—→电 脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号 网线颜色1 ———— 橙白2 ———— 橙3 ———— 绿白4 ———— 蓝5 ———— 蓝白6 ———— 绿7 ———— 棕白 8 ———— 棕上面只是正规接法！但是你2头都接一样是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！~两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

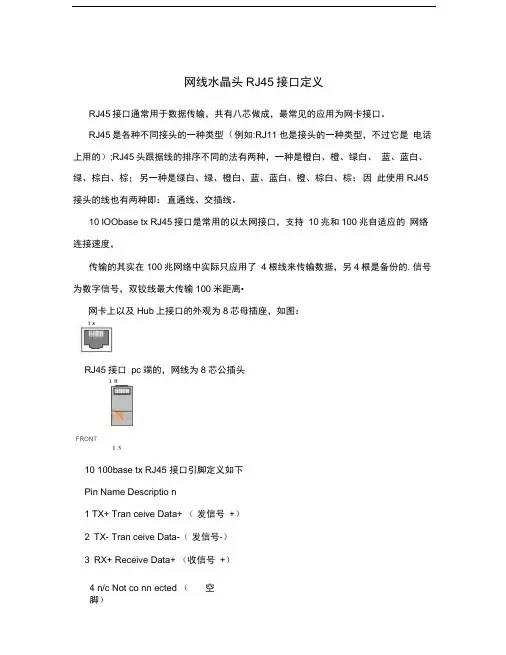

网线水晶头RJ45接口定义RJ45接口通常用于数据传输，共有八芯做成，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如:RJ11也是接头的一种类型，不过它是电话上用的）;RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交插线。

10 lOObase tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，传输的其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的. 信号为数字信号，双铰线最大传输100米距离•网卡上以及Hub上接口的外观为8芯母插座，如图：1 sRJ45接口pc端的，网线为8芯公插头1 8FRONT1 310 100base tx RJ45 接口引脚定义如下Pin Name Descriptio n1 TX+ Tran ceive Data+ （发信号+）2 TX- Tran ceive Data-（发信号-）3 RX+ Receive Data+ （收信号+）4 n/c Not co nn ected （空脚）5 n/c Not connected （空脚）6 RX- Receive Data-（收信号-）7 n/c Not co nn ected （空脚）8 n/c Not co nn ected （空脚）1、CRMBU系统RJ45总线接口定义RJ45插座与8P8C水晶头如下图所示1 2RJ45 r&s 頑發C水畐头图1、RJ45插座与8P8C水晶头示意图RJ45管脚定义如下表：RJ45管脚号CRMBU定义定义描述1 NC未定义，预留2 NC未定义，预留3 AC-系统交流电源AC-输入端4 AC-系统交流电源AC-输入端5 AC+系统交流电源AC+俞入端6 AC+系统交流电源AC+俞入端7 L通讯口L端8 H通讯口H端,RJ45管脚4、5为交流12V电源输入端（采用双线供电模式:3、4号线为电源AC,, 5、6号线为电源AC,)。

简介RJ45接口通常用于数据传输，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交叉线。

RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及Hub 上接口的外观为8 芯母插座，如图：RJ45接口pc端的，网线为8 芯公插头。

RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围：这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围：一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕。

网线接法其实我们用的网线标准接法是568B 白橙- 橙 -白绿 -蓝- 白蓝- 绿 -白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙 - 橙 - 白绿 -绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。

如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————绿白2 ————绿3 ————橙白4 ————蓝5 ————蓝白6 ————橙7 ————棕白8 ————棕图2：RJ45 型网线插头的 T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按 T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的 WAN 口3. 电脑←—→ADSL 路由器的 LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按 T568B 接，另一端按 T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1 ————橙白2 ————橙3 ————绿白4 ————蓝5 ————蓝白6 ————绿7 ————棕白8 ————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

RJ45型网卡接口10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，网卡上以及 Hub 上接口的外观为 8 芯母插座，如图：RJ45接口pc端的，网线为 8 芯公插头10 100base tx RJ45接口引脚定义如下RJ45接口引脚定义Pin Name Description1TX+Tranceive Data+(发信号+)2TX-Tranceive Data-(发信号-)3RX+Receive Data+(收信号+)4n/c Not connected(空脚)5n/c Not connected(空脚)6RX-Receive Data-(收信号-)7n/c Not connected(空脚)8n/c Not connected(空脚)RJ45型网线插头RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的 T568A 线序接法示意图T568AT568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B 平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕（首选）你可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑上面只是正规接法！但是你2头都接一样是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！~双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。

而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。

简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。

字串5T568A标准描述的线序从左到右依次为：T568B标准描述的线序从左到右依次为：而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。

补充一点，同种设备相连用交叉线，不同设备相连用直通线！！第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。

解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。

把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。

把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。

第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。

使用单条网线一分二的接线方式说明一、常规接法: RJ45接口常规线序1、接线的原理说明。

常规的双头网线水晶头接法：白橙橙白绿蓝白蓝绿白棕棕•2、接口类型：双RJ45水晶头接一条网线的单端双公头接法•5、RJ-45各脚功能（10BaseT/100BaseTX)： 1组1.传输数据正极Tx+ 白橙2.传输数据负极Tx- 橙3.接收数据正极Rx+ 白绿4. 空5. 空6.接收数据负极Rx- 绿7. 空8. 空•6、RJ-45各脚功能（10BaseT/100BaseTX)： 2组1.传输数据正极Tx+ 白蓝2.传输数据负极Tx- 蓝3.接收数据正极Rx+ 白棕4. 空5. 空6.接收数据负极Rx- 棕7. 空8. 空二、一分二的网上现成产品的接法说明•1、接口类型：RJ45接口公头转双母头•2、网线一般都是八芯的，正常只使用四芯就可以接通，就是1236；在配线架用一个分线器，再在终端插座使用一个分线器，这样就利用了4578多出一个接口，终端接头可以连接两台电脑，配线架那头需要两条跳线跳至同一个交换机上同一个网，也可以跳至不同交换机上不同的网，比如一个内网一个外网。

有这个分线器就可以省去再多一条网线到配线架或者交换机上了。

•3、产品可以一对使用，将原来已经布好的一根网线分两根来用，但是这不具备交换机功能，分出来的两个接口还需要两根跳线接到交换机或者路由器等网络设备才能实现两台电脑同时上网。

•4、简单理解就是两条线（不管是一个路由器，还是两个路由器来的线）经过分线器合成了一条线，线的另外一头再通过这个宝贝分成两条线。

所以必须是同时一对使用。

•5、RJ-45各脚功能（10BaseT/100BaseTX)： 1组1、传输数据正极Tx+ 白橙2、传输数据负极Tx- 橙3、接收数据正极Rx+ 白绿4、备用5、备用6、接收数据负极Rx- 绿7、备用8、备用•6、RJ-45各脚功能（10BaseT/100BaseTX)： 2组1、传输数据正极Tx+ 白蓝2、传输数据负极Tx- 蓝3、接收数据正极Rx+ 白棕4、备用5、备用6、接收数据负极Rx- 棕7、备用8、备用绿三、下面列举一个应用实例：•1、用途－接法•2、接线要用到的材料如下：分线盒：直通头：3、对讲机的应用接线示意图图：。

计算机常见外部接口图解3.5mm插头USB接口串口VGA接口网卡（LAN）接口并口电脑内数据接口IEEE1394接口eSATA接口Micro-USBDVIHDMI3.5mm插头最常见的立体声耳机分三层，也有两层的，每一层都有对应的功能，要DIY的话一定要分层。

标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。

最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。

由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。

USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地USB接口定义图USB全称是Universal Serial Bus，USB支持热插拔，即插即用的优点，所以USB接口已经成为电脑外设最主要的接口方式。
