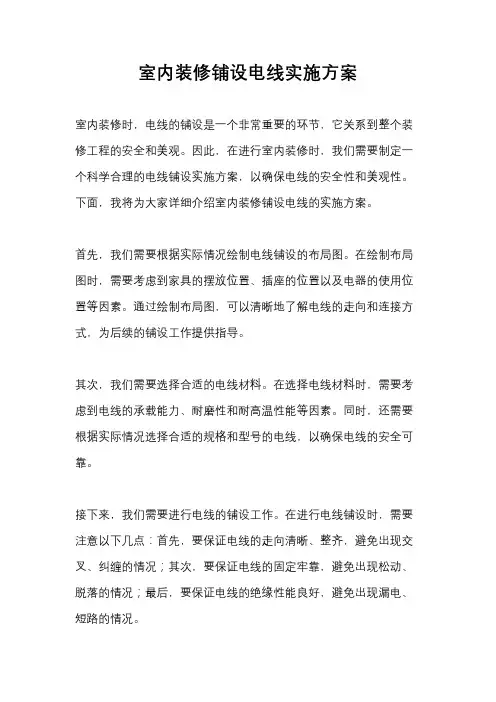

室内装修铺设电线实施方案
室内装修时，电线的铺设是一个非常重要的环节，它关系到整个装修工程的安全和美观。
因此，在进行室内装修时，我们需要制定一个科学合理的电线铺设实施方案，以确保电线的安全性和美观性。
下面，我将为大家详细介绍室内装修铺设电线的实施方案。
首先，我们需要根据实际情况绘制电线铺设的布局图。
在绘制布局图时，需要考虑到家具的摆放位置、插座的位置以及电器的使用位置等因素。
通过绘制布局图，可以清晰地了解电线的走向和连接方式，为后续的铺设工作提供指导。
其次，我们需要选择合适的电线材料。
在选择电线材料时，需要考虑到电线的承载能力、耐磨性和耐高温性能等因素。
同时，还需要根据实际情况选择合适的规格和型号的电线，以确保电线的安全可靠。
接下来，我们需要进行电线的铺设工作。
在进行电线铺设时，需要注意以下几点：首先，要保证电线的走向清晰、整齐，避免出现交叉、纠缠的情况；其次，要保证电线的固定牢靠，避免出现松动、脱落的情况；最后，要保证电线的绝缘性能良好，避免出现漏电、短路的情况。
最后，我们需要进行电线的接线工作。
在进行电线接线时，需要严
格按照电线的颜色和标识进行连接，避免出现接错线的情况。
同时，还需要使用专业的接线工具，确保接线的牢固和可靠。
总的来说，室内装修铺设电线的实施方案需要综合考虑布局图设计、电线材料选择、铺设工作和接线工作等环节，以确保电线的安全性
和美观性。
只有通过科学合理的方案和严格规范的操作，才能保证
室内装修电线的质量和安全。
希望以上内容能够对大家在室内装修
时的电线铺设工作有所帮助。
简述室内配线工程施工程序室内配线工程的施工程序主要分为以下几个步骤：1. 前期准备阶段：在进行室内配线工程之前，必须做好相关的前期准备工作。
首先是编制电气设计方案并获得相关设计审批文件。
设计方案必须符合国家相关的电气规范和标准，保证工程的合理性和安全性。
其次是确定施工方案和工期计划，应当充分考虑工程的施工条件和环境，确保施工过程的顺利进行。
最后是确定施工所需的材料和人员，包括电缆、开关插座、电箱等各种材料，以及电工、安全员等施工人员。
2. 施工准备阶段：在开始进行室内配线工程之前，必须做好相关的施工准备工作。
首先是进行现场勘察和标志，确定施工范围和电气线路布置方案。
其次是进行材料检验和验收，确保所选用的电气材料符合国家相关标准和规范，以保证工程的质量和安全。
最后是确定施工计划和组织，包括施工进度安排、人员配置、安全措施等方面的安排。
3. 施工过程：在进行室内配线工程的施工过程中，必须严格按照设计方案和施工图纸进行操作，保证施工质量和安全。
具体施工步骤包括：（1）进行线路敷设：根据设计方案和施工图纸，对电缆进行敷设，并确保电缆的绝缘完好，避免出现损坏导致的安全事故。
（2）安装开关插座：根据设计方案和规范要求，安装开关插座，并对其进行绝缘测试，确保设备正常运行。
（3）安装电箱及配电设备：根据设计方案和规范要求，安装电箱及配电设备，并进行线路连接和绝缘测试，确保电路安全可靠。
（4）进行接地保护：对电气设备进行接地处理，确保设备和人员的安全。
（5）进行线路测试和调试：对已敷设的线路进行测试和调试，确保电路正常运行。
4. 竣工验收阶段：在完成室内配线工程后，必须进行竣工验收工作，以确保整个工程的质量和安全。
验收工作包括：（1）对电气设备进行检查：检查设备的安装质量和绝缘情况，确保设备符合相关规范和标准。
（2）进行电力检测：对敷设的线路进行电力测试，确保电路正常运行。
（3）进行安全检查：检查电气设备的接地情况和安全措施，确保设备和人员的安全。
室内电气配管配线安装工程质量管理细则一、施工准备：（1)、作业班组施工前要了解施工意图,熟悉施工现场。
（2）、材料准备：：1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。
镀锌丝:应顺直无背扣，扭接等现象，并具有相应的机械拉力。
2）护口：应根据管径的大小选择相应规格的护口。
螺旋接线钮，应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
3）LC型压线帽：具有阻燃性能氧指数为难27％以上，适用于铝导线2.5mm、4m㎡两种结头压接，分为黄白红、绿蓝五种颜色,可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红）。
4）套管：有铜套管，铜铝过度套管三种，选用时应采用与导线材质，规格相应的套管.5）接线端子(接线鼻），应根据导线的根数和总截面选择相应规格的接线端子。
6)辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。
7）小型工具由各劳务队自备，机具（手尖嘴钳、剥线钳、压接钳、放线架、放线车,电炉、锡锅等），仪表（万用表、兆欧表）应准备齐全，要求能满足施工要求。
(4)、作业条件：1）、配管工程或线槽安装工程配合土建结构施工完毕.2)、土建抹灰完成完成.二、工艺流程：1）选择导线：a、应根据设计图规定选择导线。
进出户的导线宜使用橡胶绝缘导线。
b、相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线,用黄绿相间的导线为保护地线。
2）清扫管路：①清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。
清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净.3）穿带线：①穿带线目的是检查管路是畅通，管路的走向及盒箱的位置是否符合设计要求.②穿带线的方法：一般均采用Φ1。
2～2.0mm的铁丝.穿带线受阻时，应用两面三刀根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起,然后将带线拉出。
4）放线及断线：a、放线前应根据施工图导线的规格，型号进行核对；放线时导线应置于放线架或放线车上。
室内配线工程施工符合一、施工准备室内配线工程施工前，首先要做好施工准备工作。
这包括：1. 资料准备：施工单位要准备好施工图纸、相关技术资料和施工规范等文件，以便进行施工。
2. 材料准备：根据设计要求和施工图纸，准备好所需的电线、电缆、插座、开关、配电箱等材料。
3. 环境准备：确保施工场地环境整洁、安全，保证施工人员的安全。
4. 人员准备：组织好配电工、电工等相关人员，确保施工人员具备相关培训和证书。
5. 设备准备：准备好所需的施工设备和工具，如电线钳、绝缘测试仪、电工用具等。
二、施工流程室内配线工程的施工流程主要包括以下几个步骤：1. 布线：根据设计图纸，确定电线、电缆的走向和连接方式，然后进行布线工作。
在布线过程中，要保持线路的整齐、美观，避免出现交叉、短路等问题。
2. 安装插座和开关：根据设计要求，安装插座和开关。
在安装过程中，要保证插座和开关的位置合理，方便使用。
3. 安装配电箱：按照设计要求，安装配电箱和相应的保护装置。
保证配电箱安全可靠，能够满足用电需求。
4. 连接电路：将各个电器设备、插座、开关等连接起来，组建成一个完整的电路系统。
在连接过程中，要保证接线正确、牢固。
5. 试验检测：在完成整个配线工程之后，进行试验检测工作。
包括线路通电试验、绝缘测试、接地测试等，确保电路的安全稳定。
6. 完工验收：完成所有施工工作后，由相关部门进行验收。
验收合格后，方可投入使用。
三、施工要点在进行室内配线工程施工时，需要注意以下几个要点：1. 保证施工质量：施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量。
2. 安全第一：施工时要注意安全，做好防火、防电击等措施。
配电箱、电线等设施要安装牢固，以防意外发生。
3. 合理布线：布线时要考虑线路的走向、连接方式等因素，避免出现交叉、短路等问题。
4. 接地保护：在配线工程中，要注意接地保护。
合理设置接地线，确保设备的安全可靠。
5. 保持整洁：施工过程中要保持施工场地整洁，避免杂物堆积，确保施工质量和施工人员的安全。
第1篇一、准备工作1. 熟悉施工图纸：根据施工图纸，了解室内配线的设计要求，包括线路走向、设备位置、线路截面等。
2. 材料准备：准备所需的各种导线、线管、线夹、绝缘子、灯具、插座等材料。
3. 工具准备：准备电线剥皮器、电笔、切割机、扳手、螺丝刀等施工工具。
二、定位划线1. 根据施工图纸，确定电器安装位置、线路敷设途径、线路支持件及导线穿过墙壁和楼板的位置等。
2. 使用粉线袋或边缘有尺寸的木板条在墙壁、顶棚等处划出线路走向。
三、预埋支持件1. 在土建抹灰前，对线路所有固定点处打好孔洞。
2. 预埋好支持件，如线槽、线管、线盒等。
四、装设绝缘支持物、线夹1. 将绝缘支持物固定在预埋的支持件上。
2. 将线夹固定在绝缘支持物上。
五、敷设导线1. 根据线路走向，将导线穿入线管或线槽。
2. 在导线穿过墙壁、楼板等处时，使用线盒进行连接。
3. 避免导线接头，若必须接头，则将接头放在接线盒、开关盒或灯头盒内。
六、安装灯具、插座等设备1. 根据施工图纸，确定灯具、插座等设备的安装位置。
2. 使用螺丝刀等工具，将灯具、插座等设备固定在预埋的支持件上。
3. 将导线与灯具、插座等设备连接。
七、测试导线绝缘、连接导线校验1. 使用电笔测试导线绝缘是否良好。
2. 对连接导线进行校验，确保连接牢固、无松动。
八、自检1. 检查线路走向、设备安装位置是否符合施工图纸要求。
2. 检查导线绝缘是否良好，连接是否牢固。
3. 检查线路是否安全、可靠。
九、试通电1. 对室内配线进行试通电，检查线路、设备运行是否正常。
2. 若发现问题，及时进行调整。
十、修补孔洞、清理现场1. 对施工过程中造成的建筑物、构筑物的孔、洞、沟、槽等进行修补。
2. 清理施工现场，确保环境整洁。
室内配线施工程序是一个复杂的过程，需要严格按照施工规范进行。
只有做好每个环节，才能确保室内配线的安全、可靠和美观。
第2篇一、施工准备1. 查阅设计图纸，了解电气系统的设计要求、线路走向、设备布置等。

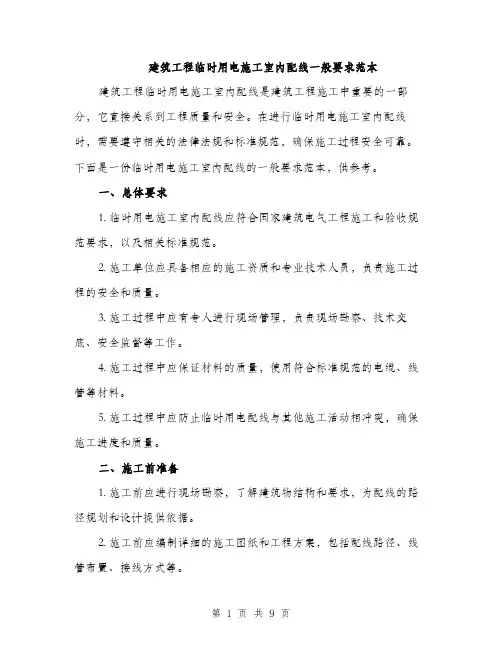

建筑工程临时用电施工室内配线一般要求范本建筑工程临时用电施工室内配线是建筑工程施工中重要的一部分，它直接关系到工程质量和安全。
在进行临时用电施工室内配线时，需要遵守相关的法律法规和标准规范，确保施工过程安全可靠。
下面是一份临时用电施工室内配线的一般要求范本，供参考。
一、总体要求1. 临时用电施工室内配线应符合国家建筑电气工程施工和验收规范要求，以及相关标准规范。
2. 施工单位应具备相应的施工资质和专业技术人员，负责施工过程的安全和质量。
3. 施工过程中应有专人进行现场管理，负责现场勘察、技术交底、安全监督等工作。
4. 施工过程中应保证材料的质量，使用符合标准规范的电缆、线管等材料。
5. 施工过程中应防止临时用电配线与其他施工活动相冲突，确保施工进度和质量。
二、施工前准备1. 施工前应进行现场勘察，了解建筑物结构和要求，为配线的路径规划和设计提供依据。
2. 施工前应编制详细的施工图纸和工程方案，包括配线路径、线管布置、接线方式等。
3. 施工前应进行材料准备，保证所需的电缆、线管、插座等材料及时供应。
4. 施工前应进行技术交底，明确施工要求和流程，确保施工人员了解施工规范和要求。
三、施工过程1. 配线线管的布置应符合国家有关规范的要求，避免与其他设备、构件相冲突。
2. 配线线管应整齐美观，固定牢固，避免出现晃动、破损等情况。
3. 电缆的敷设应符合规范要求，应保证电缆不被损坏和压砸。
4. 插座的布置应合理，满足使用需求，避免违反相关安全规范和要求。
5. 施工现场应保持整洁有序，临时用电设备应与其他施工活动区分开，避免相互干扰。
四、接线与绝缘1. 灯具、插座等设备的接线应符合规范要求，确保线缆与设备连接牢固可靠。
2. 进行插座接线时，应保证接地线与零线、相线正确接线，避免发生电流短路等情况。
3. 接线点应进行绝缘处理，确保接线点与外界环境隔离，防止漏电等安全问题的发生。
4. 接线箱内的电缆应有合适的槽口进行引出，保证走线整洁，避免电缆损坏。
4.3室内配线工程室内配线指敷设在建筑物、构筑物内的明线、暗线、电缆和电气器具的连接线。
各种室内（外）配线方式适用范围见表 4.1所列。
固定导线用的支持物、专用配件和敷设导线、电缆等统称为室内配线工程。
表4.1各种室内（外）配线方式适用范围4.3.1室内配线的一般规定室内配线应按图施工，并严格执行《建筑电气施工质量验收规范》（GB50302-2002 ）及有关规定。
施工过程中，首先应符合电器装置安装的基本要求，即安全、可靠、经济、方便和美观。
室内配线工程应符合以下一般规定：1、配线的布置及其导线型号、规格应符合设计规定。
配线工程施工中，当无设计规定时，导线最小截面应满足机械强度的要求，不同敷设方式导线允许最小截面见表 4.2所列数值。
表4.2不同敷设方式导线芯线允许最小截面2、所用导线的额定电压应大于线路的工作电压，导线的绝缘应符合线路的安装方式和敷设环境条件。
低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5M 。
3、配线工程施工中，室内、室外绝缘导线之间和对地的最小距离应符合表 4.3的规定。
4、为了减少由于导线接头质量不好引起各种电气事故，导线敷设时，应尽量避免接头。
护套线明敷、线槽配线、管内配线、配电屏（箱）内配线不应有接头。
5、各种明配线应垂直和水平敷设，且要求横平竖直。
一般导线水平高度不应小于 2.5m; 垂直敷设不应低于1.8m，否则应加管槽保护，以防机械损伤。
6、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄、绿相间色；零线用淡蓝色；相线用：L i相用黄色；L2相用绿色；L3相用红色。
7、为了防止火灾和触电等事故发生，在顶棚内由接线盒引向器具的绝缘导线，应采用可挠金属电线保护管或金属软管等保护，导线不应有裸露部分。
8、电线、电缆的芯线连接金具（连接管和端子），规格应与芯线的规格适配。
9、照明和动力线路、不同电压、不同电价的线路应分开敷设，以方便计价、维修和检查。
每条线路标记应清晰，编号准确。
10、管、槽配线，应采用绝缘电线和电缆。
在同一根管、槽内的导线都应具有与最高标称电压回路绝缘相同的绝缘等级。
11、配线用塑料管（硬质塑料管、半硬塑料管）、塑料线槽及附件，应采用氧指数为27以上的难燃性制品。
12、入户线在进墙的一段应采用额定电压不低于500V的绝缘导线；穿墙保护管的外侧，应有防水弯头，且导线应弯成滴水弧状后方可引入室内。
13、明配线穿墙时应采用经过阻燃处理的保护管保护，穿过楼板时应用钢管保护，其保护高度与楼板的距离不应小于 1.8m，但在装设开关的位置，可与开关高度相同。
配线过建筑物基础也应穿管或采取其它保护措施。
14、为了有良好的散热效果，管内配线其导线的总截面积（包括外绝缘层）不应超过管子内空总截面积的40%。
线槽配线其导线的总截面积（包括外绝缘层）不应超过线槽内空总截面积的60%。
15、三相照明线路各相负荷宜均匀分配，在每个分配电箱中。
除花灯和壁灯等线路外，一般照明每一支路的最大负荷电流、光源数、插座数应符合有关规定。
16、电气线路穿过建筑物、构筑物的沉降缝或伸缩缝时，当建筑物和构筑物不均匀沉降或伸缩变形时，线路会受到剪切和扭拉，故应装设补偿装置，导线应留有余量。
17、电线管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。
当施工有困难和施工维修时其他管道对电线管的影响，室内电气线路与其他管道间的最小距离应符合规范的规定。
如不能满足规范规定的距离要求时，则应采取以下措施：（1）电气线管与蒸汽管线不能保持规定距离时，可在蒸汽管外包以隔热层。
对有保温措施的蒸汽管，上下净距可减至200mm ；交叉距离应考虑施工维护方便。
（2）电气线管与暖气管、热水管不能保持规定的距离时，可在管外包隔热层。
（3）裸导线与其他管道交叉不能保持规定的距离时，可在交叉处的裸导线外加装保护网和罩。
18、配线工程采用的管卡、支架、吊钩、拉环和盒（箱）等黑色金属附件，均应镀锌和防护处理。
19、配线工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定。
并应做好记录。
20、配线工程中所有外露可导电部分的保护接地和保护接零应可靠，且应符合《电气装置安装工程接地装置施工及验收规范》的有关规定。
21、配线工程施工后，为保证安全，其保护地线（PE 线）连接应可靠。
对带有漏电保护装置的线路应作模拟动作试验，并应做好记录。
22、配线工程施工结束后，应将施工中造成的建筑物、构筑物的孔、洞、沟、槽的修补完整。
23、主要设备、材料、成品和半成品进场应按照《建筑电气工程质量验收规范》进行进场验收。
4.3.2 绝缘导线的连接导线连接是施工人员在施工过程中最基本的工作，由于导线连接质量的问题而引起的电气故障甚至火灾的事例屡见不鲜。
导线连接技术是每个施工人员必须掌握的基本操作技能。
导线连接方法很多，有绞接、焊接、压接、套管和螺栓等连接方法。
导线连接的各种方法，一般都包括剥切绝缘层、导线的芯线连接、接头焊接或压接以及包缠绝缘等四个步骤。
1、导线连接的基本要求（1）导线连接应采用哪种方法应根据线芯的材质而定。
铜、铝线间的连接应用铜、铝过渡接头或铜线上搪锡，以防电化学腐蚀。
（2）导线连接应紧密、牢固。
接头的电阻值不应大于相同长度导线的电阻值。
（3）导线接头的机械强度不应小于原导线机械强度的80%。
（4）导线接头的绝缘强度应与非连接处的绝缘强度相同。
（5）在配线的分支线接头连接处，干线不应受到支线的横向拉力；接头处也不应受到大的拉力。
（6）导线采用压接时，压接器材、压接工具和压模等应与导线线芯规格相匹配；压接时，其压接深度、压口数量和压接长度应符合有关规定。
（7）导线与设备、器具的连接应符合下列规定：1）截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接。
2）截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；3）截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；4）多股铝芯线接续端子后与设备、器具的端子连接；5）每个设备和器具的端子接线不多于 2 根电线。
2、导线连接的方法（1）导线在接线盒内的连接：1）单股绝缘导线在接线盒内的连接：a•两根铜导线连接，如图 4.1 （a）所示。
三根及以上单芯铜导线，可采用单芯线并接方法进行连接，如图4.1 （b）所示。
b•对不同直径铜导线接头，如软导线与单股相线连接，应先进行挂锡处理。
接线方法如图4.1 （c）所示。
c.两根铝导线连接时，应根据导线截面和连接根数，选用合适的端头压接管，连接方法如图4.1（d）所示。
单股铝导线端头除用压接管并头连接外，还可采用电阻焊的方法将导线并头连接。
单股铝导线端头熔焊时，其连接长度应根据该导线截面大小确定。
2）多股绝缘绞线在接线盒内的连接：a. 铜绞线并接时，应采用缠卷法连接， 其缠卷长度（A 尺寸）应为双根导线直径的 5倍, 如图4.2（a ）所示。
b. 气焊是多股铝导线在接线盒内并头连接时采用的方法，如图4.2（ b ）所示。
3）盒内分支电线的连接。
在接线过程中，导线需要分支时，应在器具中、盒内连接， 其方法可利用盒内导线分支或开关和吊线盒及其他电气器具中的接线桩头分支。
导线利用接线桩头分支，其导线分支不宜过多，导线直径也不宜太大，且分支（路）电流应与总电流相 匹配。
（2）单芯导线用塑料绝缘压线帽压接和塑料绝缘螺旋接线钮连接： 1） 6mm 2及以下的单芯铝线， 采用塑料螺旋接线钮接较为方便。
剥去导线绝缘后，将连接线芯并齐捻绞，保留线芯约15mm 左右剪去前端，然后根据导线截面选用相应型号 （1、2、 3号）的接线钮，顺时针方向旋紧，要把导线绝缘部分拧入接线钮的导线空腔内，如图 4.3（a ）所示。
2） 1~4.0mm 2铜导线的连接，可根据导线的截面和根数选用合适的镀银紫铜管型的塑料压线帽进行连接。
2.5mm 2和4.0mm 2铝导线的连接，可根据导线的截面和根数选用铝合金管 型的塑料压线图4.1单芯线并接头（a ）单芯二根铜导线并接头；（b ）单芯三根及以上铜导线并接头；（c ）单芯不同线径铜导线并接头图4.2多股绞线的并接头（a ） 多股铜绞线并接头 （b ） 多股铝绞线气焊接头 1-石棉绳；2-绑线；3-气焊; L-长度（由导线截面确定帽进行连接，如图 4.3（b）。
连接均使用专用阻尼式手握压力钳压实。
塑料绝缘压线帽是一种新型导线连接器，施工中应选用难燃性产品，确保氧指数在30以上的规定。
(3) 多股导线与接线端子连接 1)多股铝芯线与接线端子连接，可根据其导线截面选用相应规格的 DL 系列铝接线端 子，外形结构如图 4.4 (a )所示。
2)2.5mm 2以上的多股铜芯线与端子连接，可根据导线截面选用相应规格的 DT 系列铜接线端子，或铜铝接线端子(DTL )，外形结构同图4.4 (b )所示。
3)压接应紧密、牢固。
压接方法如图 4.4 ( C )所示。
图4.4铝线与接线端子压接(a)DL 系列铝接线端子；(b)DTL 系列铜铝接线端子；(c)用压接钳压接(4) 铝导线的连接。
铝导线可用压接方法进行连接，应根据导线型号、线芯选择合适 的压接管，单芯铝导线可选用圆形(如图 4.5 (a )所示)或椭圆形(如图 4.5 (b )所示)的压接管；多股铝绞线可采用圆形套管进行连接，如图 4.6所示。
压接管相应的压模及压坑数应符合有关规定，压接采用专用的压接工具。
图4.3塑料绝缘螺旋接线纽和压线帽(a )塑料绝缘螺旋接线纽安装示意图｛(1)捻绞、剪断；(2)旋紧｝;(b )塑料压线帽安装示意图｛ (1)接线示意图；(2)结构剖面图｝1-塑料绝缘螺旋接线纽；2-塑料绝缘压线帽；3-导线连接管图4.6铝绞线圆形套管压接1、2、3、4压接顺序 6、b 2、b 3-压坑间距;；h-剩余厚度图4.5单芯铝导线用压接管连接（a）单线圆管压接；（b）单线椭圆管连接1-套管；2-连接线芯（5）铜导线的直线和分线连接。
铜导线的连接可采用绞接、焊接或压接等方式。
单芯铜芯线常用绞接、缠卷法进行连接；多芯铜芯线常用单卷、缠卷及复卷方法进行连接。
铜芯线也有采用压接方法进行连接，但铜导线的压接时应在铜连接管内壁搪锡，以加大导线接触面积。
此外铜线的连接还可采用绞接和绑接。
1）绞接法。
绞接法一般适用于4mm2及以下的小截面导线。
单线芯直线绞接如图 4.7（ a）所示。
双线芯直接连接如图 4.7（b）所示。
单芯丁字分线绞连方法如图 4.7（c）、（d）所示。
单芯线十字分线绞接方法如图 4.7（e）、（f）所示。
