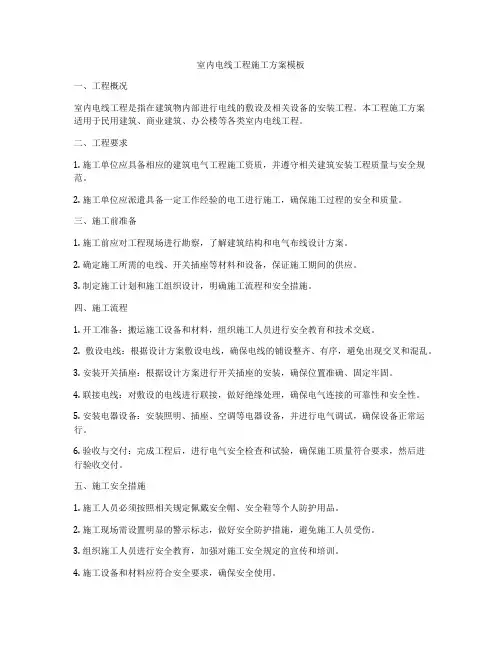

室内电线工程施工方案模板一、工程概况室内电线工程是指在建筑物内部进行电线的敷设及相关设备的安装工程。
本工程施工方案适用于民用建筑、商业建筑、办公楼等各类室内电线工程。
二、工程要求1. 施工单位应具备相应的建筑电气工程施工资质，并遵守相关建筑安装工程质量与安全规范。
2. 施工单位应派遣具备一定工作经验的电工进行施工，确保施工过程的安全和质量。
三、施工前准备1. 施工前应对工程现场进行勘察，了解建筑结构和电气布线设计方案。
2. 确定施工所需的电线、开关插座等材料和设备，保证施工期间的供应。
3. 制定施工计划和施工组织设计，明确施工流程和安全措施。
四、施工流程1. 开工准备：搬运施工设备和材料，组织施工人员进行安全教育和技术交底。
2. 敷设电线：根据设计方案敷设电线，确保电线的铺设整齐、有序，避免出现交叉和混乱。
3. 安装开关插座：根据设计方案进行开关插座的安装，确保位置准确、固定牢固。
4. 联接电线：对敷设的电线进行联接，做好绝缘处理，确保电气连接的可靠性和安全性。
5. 安装电器设备：安装照明、插座、空调等电器设备，并进行电气调试，确保设备正常运行。
6. 验收与交付：完成工程后，进行电气安全检查和试验，确保施工质量符合要求，然后进行验收交付。
五、施工安全措施1. 施工人员必须按照相关规定佩戴安全帽、安全鞋等个人防护用品。
2. 施工现场需设置明显的警示标志，做好安全防护措施，避免施工人员受伤。
3. 组织施工人员进行安全教育，加强对施工安全规定的宣传和培训。
4. 施工设备和材料应符合安全要求，确保安全使用。
六、质量控制1. 施工过程中严格按照设计方案进行施工，确保电线敷设和设备安装的准确性和规范性。
2. 施工人员应按照相关规范进行电气连接和绝缘处理，确保电路的可靠性和安全性。
3. 完成工程后进行电气安全检查和试验，确保施工质量符合要求。
七、环保措施1. 施工过程中积极推行节能降耗、减少材料浪费，保护环境。

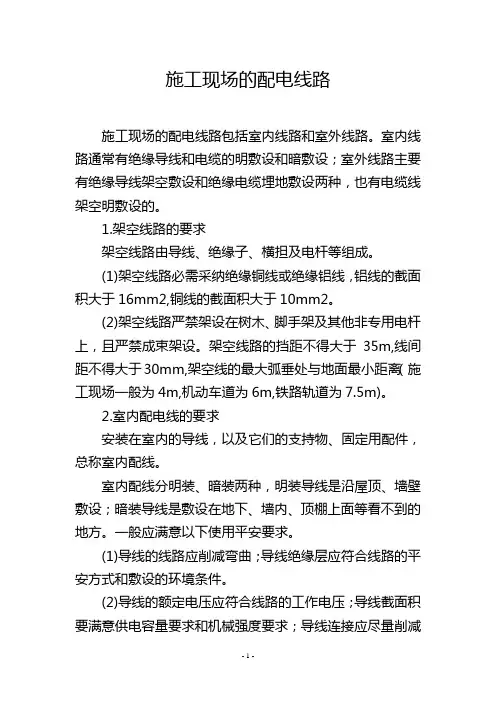

施工现场的配电线路施工现场的配电线路包括室内线路和室外线路。
室内线路通常有绝缘导线和电缆的明敷设和暗敷设；室外线路主要有绝缘导线架空敷设和绝缘电缆埋地敷设两种，也有电缆线架空明敷设的。
1.架空线路的要求架空线路由导线、绝缘子、横担及电杆等组成。
(1)架空线路必需采纳绝缘铜线或绝缘铝线，铝线的截面积大于16mm2,铜线的截面积大于10mm2。
(2)架空线路严禁架设在树木、脚手架及其他非专用电杆上，且严禁成束架设。
架空线路的挡距不得大于35m,线间距不得大于30mm,架空线的最大弧垂处与地面最小距离（施工现场一般为4m,机动车道为6m,铁路轨道为7.5m)。
2.室内配电线的要求安装在室内的导线，以及它们的支持物、固定用配件，总称室内配线。
室内配线分明装、暗装两种，明装导线是沿屋顶、墙壁敷设；暗装导线是敷设在地下、墙内、顶棚上面等看不到的地方。
一般应满意以下使用平安要求。
(1)导线的线路应削减弯曲；导线绝缘层应符合线路的平安方式和敷设的环境条件。
(2)导线的额定电压应符合线路的工作电压；导线截面积要满意供电容量要求和机械强度要求；导线连接应尽量削减分支、不受机械作用；线路中应尽量削减接头。
(3)线路布置尽可能避开热源，应便于检查。
(4)水平敷设的线路距地面低于2m或垂直敷设的线路距地面低于1.8m的线段，应预防机械损伤。
(5)为防止漏电，线路对地的绝缘电阻不小于1002/V。
3.电缆线路的要求(1)确定敷设电缆的方式和地点，应以便利、平安、经济、牢靠为依据。
电缆直埋方式，施工简洁、投资省、散热好，应首先考虑。
敷设地点应保证电缆不受机械损伤或其他热辐射，同时应尽量避开建筑物和交通设施。
(2)电缆直接埋地的深度不小于0.6m,并在电缆上下匀称铺设不小于50mm厚的细砂，再掩盖砖等硬质爱护层，并在地上插有标志。
(3)电缆穿过建筑物、构筑物时必需设置护管，以免机械损伤。
(4)电缆架空敷设时，应沿墙壁或电杆设置。
室内电气配管配线安装工程质量管理细则一、施工准备：1、作业班组施工前要了解施工意图,熟悉施工现场.2、材料准备：：1绝缘导线：导线的型号,规格必须符合设计要求,并有产品出厂合格证.镀锌丝：应顺直无背扣,扭接等现象,并具有相应的机械拉力.2护口：应根据管径的大小选择相应规格的护口.螺旋接线钮,应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮.3LC型压线帽：具有阻燃性能氧指数为难27%以上,适用于铝导线2.5mm、4m㎡两种结头压接,分为黄白红、绿蓝五种颜色,可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红.4套管：有铜套管,铜铝过度套管三种,选用时应采用与导线材质,规格相应的套管.5接线端子接线鼻,应根据导线的根数和总截面选择相应规格的接线端子.6辅助材料：橡胶或粘塑料绝缘带,黑胶布、滑石粉、布条等.7小型工具由各劳务队自备,机具手尖嘴钳、剥线钳、压接钳、放线架、放线车,电炉、锡锅等,仪表万用表、兆欧表应准备齐全,要求能满足施工要求.4、作业条件：1、配管工程或线槽安装工程配合土建结构施工完毕.2、土建抹灰完成完成.二、工艺流程：1）选择导线：a、应根据设计图规定选择导线.进出户的导线宜使用橡胶绝缘导线.b、相线,中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿相间的导线为保护地线.2）清扫管路：①清扫管路的目的是清扫管路中的灰尘,泥水等到杂物.清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线,将管内杂物清净.3）穿带线：①穿带线目的是检查管路是畅通,管路的走向及盒箱的位置是否符合设计要求.②穿带线的方法：一般均采用Φ1.2~2.0mm的铁丝.穿带线受阻时,应用两面三刀根铁丝同时搅动,使两根铁丝的端头互相钩绞在一起,然后将带线拉出.4）放线及断线：a、放线前应根据施工图导线的规格,型号进行核对；放线时导线应置于放线架或放线车上.b、断线,剪断导线时,导线的预留长度应按以下四种情况考虑.（1）接线盒,开关盒,插座盒及灯头盒内的预留长度为15cm（2）配电箱内导线的预留长度应为配电箱箱体周长的1/2（3）出户导线的预留长度应为1.5m（4）公用导线在分支处,可不剪断导线而直接穿过.5）导线与带线的绑扎：①当导线根数较少时例如二至三根导线,可将导线前端的绝缘层削去,然后将线芯直接插入带线的盘圈内并折回压实.绑扎牢固.便绑扎处形成一个平滑的锥形过度部位.②当导线根数较多或导线截面较大时可将导线前端的绝缘层削去,然后将线芯斜错排列在带上,用绑线缠绕绑扎牢固.③使梆扎接头处形成一个滑的锥形过渡部位,便于穿线.6）管内穿线：①钢管电线管在穿线前,应首先检查各个管口的护口是否齐整,如有遗漏和破损,均应补齐和更换.②当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉.③两人穿线时,应配合协调,一拉一送.④穿线时应注意下列问题：（1）同交流回路的导线必须穿于同一管内.（2）不同回路,不同电压和交流与直流的导线,不得穿入同一管内.（3）导线在变形缝处,补尝装置应活动自如.导线应留有一定的余度.敷设于垂直管路中的导线,当超过下列长度时,应在管口处和接线盒中加以固定：截面积为50平方毫米及以下的导线为30m；截面积为70~95平方毫米的导线为20m；截面积在180~240平方毫米之间的导线为18m.7）导线连接：①导线连接应具备的条件：（1）线接头不能增加电阻值.（2）受力导线不能降低原机械强度.（3）不能降低原绝缘强度.②剥削绝缘使用工具及方法：（1）剥削绝缘使用工具：由于各种导线截面、绝缘层薄厚程度,分层多少都不同,因此使用剥削线的工具也不同.常用的工具电工刀,克丝钳和剥削线钳,可进行削革力及剥削绝缘层.一般4平方毫米以下的导线原则使用剥线钳,但使用电工刀时,不允许采用刀导线周围转圈转圈剥线绝缘层的方法.（2）剥削绝缘方法：单层剥削削法,分段剥法.斜削法.③单芯铜导线的直线连接：（1）绞接法：适用于4平方毫米以下的单芯线.（2）缠卷法：适用6平方毫米及以上的单芯线的分支连接.（3）十字分支导线连接做法.（4）多芯铜线直接,多芯铜导线的连接共有三种方法,即单卷法；缠卷法和复卷法.首先用细砂布将线芯表面的氧化膜清去,将两线芯导线的接合处的中心线剪掉2/3,将外侧线芯做伞状张开,相互交错叉成一体并将已张开的线端合成一体.（5）多芯铜导线分支连接.A缠卷法 B单卷法 C复卷法（6）铜导线在接线盒内的连接.A单芯线并接头 B不同直径导线接头 C、LC安全型压线帽D、加强型绝缘钢壳螺旋接线钮.1套管压接：2导线与平压式接线柱连接单芯线连接3导线与针孔式接线桩连接8）导线包扎：首先用橡胶或粘塑料绝缘带从导线接头处始端的完好绝缘层开始,缠饶1~2个绝缘带幅宽度,再以半幅宽度重叠缠绕.在包扎过程中应尽可能的收紧绝缘带.最后在绝缘层上缠绕1—2圈后,再进行回缠,采用黑胶布包扎,包扎时要衔接好以半幅宽度边压边进行缠绕,同时在包扎过程中收紧胶布,导线接头处两端应用黑胶布封严密.包扎后应呈枣核形.10线路检查及绝缘摇测：四、质量标准：按建筑电气工程质量验收规范GB50303-2002、建筑设备安装分项工程施工工艺标准、建筑安装工程施工图集进行验收.1主控项目：1导线的规格型号必须符合设计要求和国家标准的规定.2照明电路的绝缘值不小于0.5MΩ,动力线路的绝缘电阻值不小于1M Ω检查方法：检查资料,观察检查,绝缘遥测.2一般项目：1管内穿箱内清洁无杂物,护口、护线套管齐全无脱落,导线排列整齐,并留有适当余量.导线在管子内无接头,不进入盒、箱的垂直管子上口穿线后密封处理良好,导线国家利益牢固,包扎严密,绝缘良好,不伤芯.2保护接地线,中性线截面选用正确,线色符合规定,连接牢固紧密.检查方法：观察.五、应注意的质量问题：1）在施工中存在护口遗漏,脱落,破损及与管经不符合等现象.因操作不慎而使护口遗漏或脱落者应及时补齐,护口破损与管径不符者及时更换.铜导线连接时,导线的缠绕圈数不足圈,未按工艺要求连接的接头应拆除重交底内容新连接.2）导线连接处的焊锡不饱满,出现虚焊,夹渣等现象.焊锡的温度要适当,涮锡要均匀.涮锡后应用布条及时擦去多余的焊剂保护接头部分的洁净.3）导线线芯受损是由于用力过猛和剥线钳相应的刀口.4）多股软铜线涮锡遗漏,应及时进行补焊锡.5）接头部分包扎不平整、不严密.应按工艺要求重新进行包扎.6）螺旋接线钮松动和线芯外露.接线钮不合格,及线芯、剪得余量过短都会造成其松动,线芯剪得太长就会造成线芯的预留长度应取1.2mm为宜.7）线路的绝缘电阻值偏低.管路内可能进水或者绝缘层受损都将造成绝缘电阻值偏低.应将管路中的泥水及时清干净或更换导线.8）LC型压线帽需注意伪劣产品,即塑料帽氧指数低于27%的性能指标,不阻燃；压接管管径尺寸误差过大,未经过镀银处理；出现上述现象不得使用,必须上接不实,因此在使用LC型压线帽与线径配套的产品,压接前填充实,压接牢固,线芯不得外露.六、安全文明施工：1、作业时着装应符合安全要求.2、禁止酒后作业.3、煨管时应注意周边人员安全,以免误伤.4、在上方打孔眼,下面不得有人作业或站立.应在下面周围设禁区.5、使用的作业工具,应搁置在顺手稳妥的地方,防止坠落伤人.七、成品保护：1）穿线时不得污染设备和建筑物品,应保持周围环境清洁.2）使用高登及其它工具时应注意不得碰坏其它设备和门窗,墙面,地面等.梯子进入厨卫时应用塑料包住四角,避免破坏厨卫防水.3）在接、焊、色全部过程完后,应将导线的接线头盘入盒、箱内并用纸封堵严实,以防污染.同时应防止盒、箱内进水.4）穿线时不得遗漏带护线套管或护口.。
室内配线工程施工符合一、施工准备室内配线工程施工前，首先要做好施工准备工作。
这包括：1. 资料准备：施工单位要准备好施工图纸、相关技术资料和施工规范等文件，以便进行施工。
2. 材料准备：根据设计要求和施工图纸，准备好所需的电线、电缆、插座、开关、配电箱等材料。
3. 环境准备：确保施工场地环境整洁、安全，保证施工人员的安全。
4. 人员准备：组织好配电工、电工等相关人员，确保施工人员具备相关培训和证书。
5. 设备准备：准备好所需的施工设备和工具，如电线钳、绝缘测试仪、电工用具等。
二、施工流程室内配线工程的施工流程主要包括以下几个步骤：1. 布线：根据设计图纸，确定电线、电缆的走向和连接方式，然后进行布线工作。
在布线过程中，要保持线路的整齐、美观，避免出现交叉、短路等问题。
2. 安装插座和开关：根据设计要求，安装插座和开关。
在安装过程中，要保证插座和开关的位置合理，方便使用。
3. 安装配电箱：按照设计要求，安装配电箱和相应的保护装置。
保证配电箱安全可靠，能够满足用电需求。
4. 连接电路：将各个电器设备、插座、开关等连接起来，组建成一个完整的电路系统。
在连接过程中，要保证接线正确、牢固。
5. 试验检测：在完成整个配线工程之后，进行试验检测工作。
包括线路通电试验、绝缘测试、接地测试等，确保电路的安全稳定。
6. 完工验收：完成所有施工工作后，由相关部门进行验收。
验收合格后，方可投入使用。
三、施工要点在进行室内配线工程施工时，需要注意以下几个要点：1. 保证施工质量：施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量。
2. 安全第一：施工时要注意安全，做好防火、防电击等措施。
配电箱、电线等设施要安装牢固，以防意外发生。
3. 合理布线：布线时要考虑线路的走向、连接方式等因素，避免出现交叉、短路等问题。
4. 接地保护：在配线工程中，要注意接地保护。
合理设置接地线，确保设备的安全可靠。
5. 保持整洁：施工过程中要保持施工场地整洁，避免杂物堆积，确保施工质量和施工人员的安全。

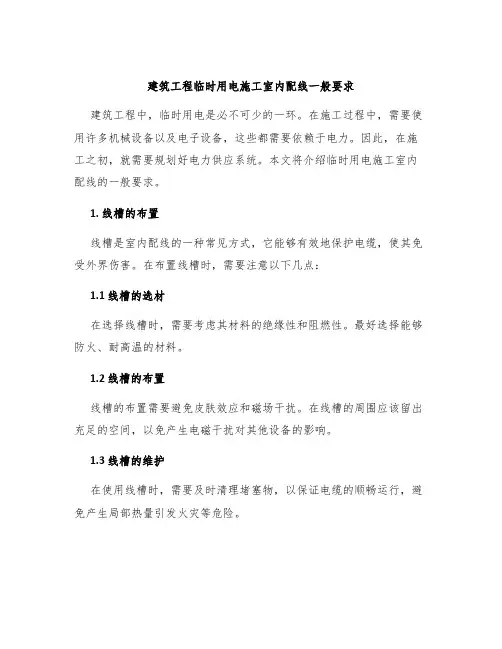

建筑工程临时用电施工室内配线一般要求建筑工程中，临时用电是必不可少的一环。
在施工过程中，需要使用许多机械设备以及电子设备，这些都需要依赖于电力。
因此，在施工之初，就需要规划好电力供应系统。
本文将介绍临时用电施工室内配线的一般要求。
1. 线槽的布置线槽是室内配线的一种常见方式，它能够有效地保护电缆，使其免受外界伤害。
在布置线槽时，需要注意以下几点：1.1 线槽的选材在选择线槽时，需要考虑其材料的绝缘性和阻燃性。
最好选择能够防火、耐高温的材料。
1.2 线槽的布置线槽的布置需要避免皮肤效应和磁场干扰。
在线槽的周围应该留出充足的空间，以免产生电磁干扰对其他设备的影响。
1.3 线槽的维护在使用线槽时，需要及时清理堵塞物，以保证电缆的顺畅运行，避免产生局部热量引发火灾等危险。
2. 接线盒的安装接线盒是将电缆连接在一起的重要组成部分。
其质量直接影响整个电路的安全运行。
在安装接线盒时，需要注意以下几点：2.1 选择合适的接线盒在选择接线盒的时候，需要根据电缆规格、电压等因素，选择合适的接线盒。
2.2 接线盒的正确接法接线盒的接法需要按照电缆的极性正确地连接，以保证电路的正常运行。
2.3 接线盒的安装位置接线盒需要在有人能够观察到的位置安装，并设置可拆卸的覆盖物，以保证检修时的安全。
3. 避雷装置的设置在建筑工程中，由于施工期间直接暴露在空阔环境中，很容易受到雷击。
因此，在临时用电施工中，避雷装置的设置至关重要。
以下是避雷装置设置中需要注意的几个方面：3.1 建立好接地系统接地系统是避雷装置的重要组成部分，可以将雷击过电压引地，保证人员和设备的安全。
3.2 选择合适的避雷器根据所使用的电压等级和雷电等级，正确选择合适的避雷器。
3.3 做好防雷保护需要对易损件进行防雷保护，对于拥有强防雷需求的设备，还需要设置补偿电流等装置来保护其正常运行。
4. 安全保护措施临时用电在施工中不可避免地会存在一些危险性，因此在配电施工时需要在安全保护方面做好以下几个方面：4.1 电流限制措施为防止电机电缆过载时电流过大，应在电路中设置保护及控制设施，例如空气开关、漏电保护器等。

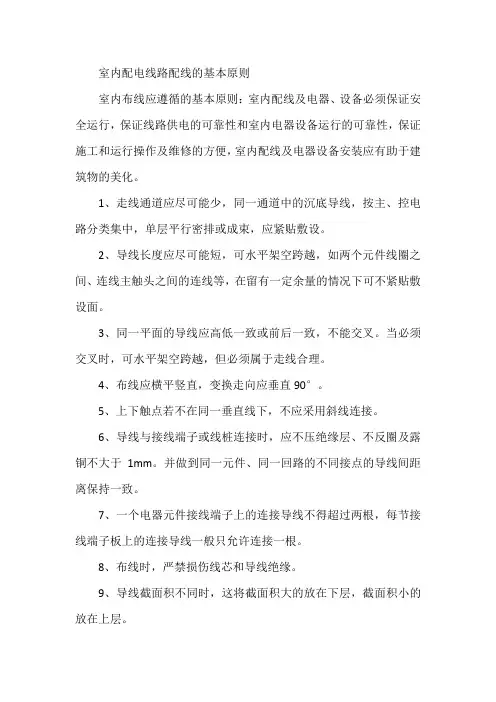

室内配电线路配线的基本原则室内布线应遵循的基本原则：室内配线及电器、设备必须保证安全运行，保证线路供电的可靠性和室内电器设备运行的可靠性，保证施工和运行操作及维修的方便，室内配线及电器设备安装应有助于建筑物的美化。
1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设。
2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线等，在留有一定余量的情况下可不紧贴敷设面。
3、同一平面的导线应高低一致或前后一致，不能交叉。
当必须交叉时，可水平架空跨越，但必须属于走线合理。
4、布线应横平竖直，变换走向应垂直90°。
5、上下触点若不在同一垂直线下，不应采用斜线连接。
6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。
并做到同一元件、同一回路的不同接点的导线间距离保持一致。
7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。
8、布线时，严禁损伤线芯和导线绝缘。
9、导线截面积不同时，这将截面积大的放在下层，截面积小的放在上层。
10、多根导线布线时(主回路)应做到整体在同一水平面或同一垂直面。
线管布置要求：新房装修照明线和插座线要分开控制，普通照明电线一般采用1.5 mm2 BVV，普通插座电线为2.5mm2 BVV，厨房用电、空调用电等，一定要用专线，电线为4mm2 BVV。
在施工中布线线路一定要上下竖直，左右平直，尽量减少管道的拐弯数量，其目的一是节省电线，二是万一日后使用中某根电线损坏后需要跟换时，如果拐弯数量一多的话，就很难抽出电线。
新房装修电线一定套PVC 线管及配件，遇到不能破坏的剪力墙或承重墙等，其线路一定要套绝缘管材。
一、布线的一般原则布线应根据线路要求、负载类型、场所环境等具体情况，设计相应的布线方案，采用适合的布线方式和方法，同时应遵循以下一般原则。
1．选用符合要求的导线对导线的要求包括电气性能和机械性能两方面。

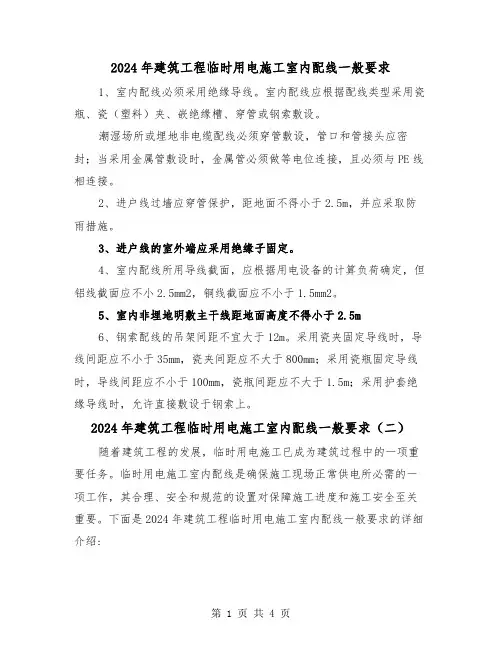

2024年建筑工程临时用电施工室内配线一般要求1、室内配线必须采用绝缘导线。
室内配线应根据配线类型采用瓷瓶、瓷（塑料）夹、嵌绝缘槽、穿管或钢索敷设。
潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封；当采用金属管敷设时，金属管必须做等电位连接，且必须与PE线相连接。
2、进户线过墙应穿管保护，距地面不得小于2.5m，并应采取防雨措施。
3、进户线的室外端应采用绝缘子固定。
4、室内配线所用导线截面，应根据用电设备的计算负荷确定，但铝线截面应不小2.5mm2，铜线截面应不小于1.5mm2。
5、室内非埋地明敷主干线距地面高度不得小于2.5m6、钢索配线的吊架间距不宜大于12m。
采用瓷夹固定导线时，导线间距应不小于35mm，瓷夹间距应不大于800mm；采用瓷瓶固定导线时，导线间距应不小于100mm，瓷瓶间距应不大于1.5m；采用护套绝缘导线时，允许直接敷设于钢索上。
2024年建筑工程临时用电施工室内配线一般要求（二）随着建筑工程的发展，临时用电施工已成为建筑过程中的一项重要任务。
临时用电施工室内配线是确保施工现场正常供电所必需的一项工作，其合理、安全和规范的设置对保障施工进度和施工安全至关重要。
下面是2024年建筑工程临时用电施工室内配线一般要求的详细介绍:1. 安全可靠性：临时用电施工室内配线的首要任务是确保施工现场的安全供电。
因此，在选择配线材料和设备时，必须优先考虑它们的安全可靠性。
所有用电设备都应符合国家安全标准，并具有相应的安全认证。
2. 电缆选择：为了确保临时用电施工室内配线具有足够的承载能力和安全性，应选择额定电流和电压合适的电缆。
电缆所采用的绝缘材料应具有良好的绝缘性能，在施工期间能够承受较高的温度和湿度。
3. 线路布置：在施工现场，应根据实际需要进行线路布置。
为了方便检修和维护，应事先编制合理的配线图，并在施工过程中进行标识。
临时用电施工室内配线的线路布置应尽量避免与其他施工设备和材料产生干扰，同时要保证线路的通畅和安全。
