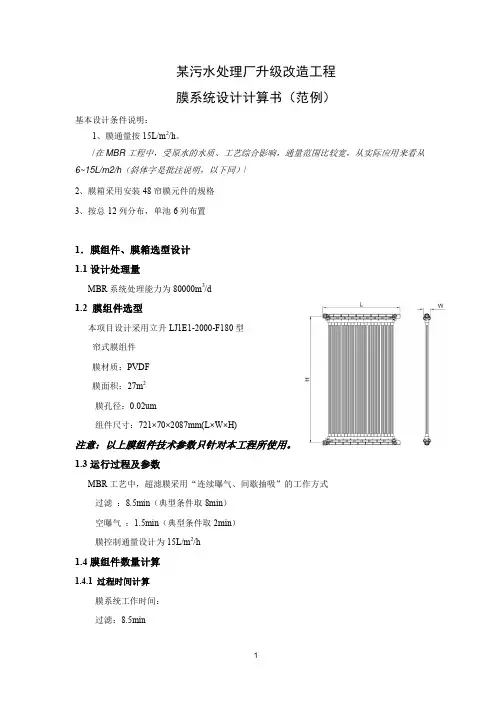

某污水处理厂升级改造工程膜系统设计计算书(范例)基本设计条件说明:1、膜通量按15L/m2/h。
/在MBR工程中,受原水的水质、工艺综合影响,通量范围比较宽,从实际应用来看从6~15L/m2/h(斜体字是批注说明,以下同)/2、膜箱采用安装48帘膜元件的规格3、按总12列分布,单池6列布置1.膜组件、膜箱选型设计1.1设计处理量MBR系统处理能力为80000m3/d1.2 膜组件选型本项目设计采用立升LJ1E1-2000-F180型帘式膜组件膜材质:PVDF膜面积:27m2膜孔径:0.02um组件尺寸:721×70×2087mm(L×W×H)注意:以上膜组件技术参数只针对本工程所使用。
1.3运行过程及参数MBR工艺中,超滤膜采用“连续曝气、间歇抽吸”的工作方式过滤:8.5min(典型条件取8min)空曝气:1.5min(典型条件取2min)膜控制通量设计为15L/m2/h1.4膜组件数量计算1.4.1 过程时间计算膜系统工作时间:过滤:8.5min空曝气:1.5min在线维护性清洗:7~10天进行1次,每次持续时间30min 单个过滤周期=8.5min+1.5min=10min 日过滤时间:24hr ×8.5min ÷10min = 20.4hr 1.4.2 处理水量计算设计产水量:80000m 3/d膜瞬时过滤水量=80000m 3/d ÷20.4hr/d=3922m 3/h1.4.3 膜元件数量核算膜控制通量设计为15L/m 2/h总膜面积:3922m 3/h ×1000L/m 3÷15L/m 2/h=261467m 2 设计采用LJ1E1-2000-F180型膜元件膜元件计算数量:261467m 2÷27m 2/帘=9684帘 本项目设计采用LJ1E1-2000×48型膜箱表2 LJ1E 型帘式超滤膜膜箱规格参数表 型号LGJ1E1-2000×48膜箱性能有效膜面积(m 2)1296 产水接口 inch (mm)Ф140 重量干重 (kg)1200 湿重 (kg) 2500 材料产水母管 UPVC 膜主框架SS316L 外形尺寸(长×宽×高mm)4010×805×3000注意:以上膜箱技术参数只针对本工程所使用。

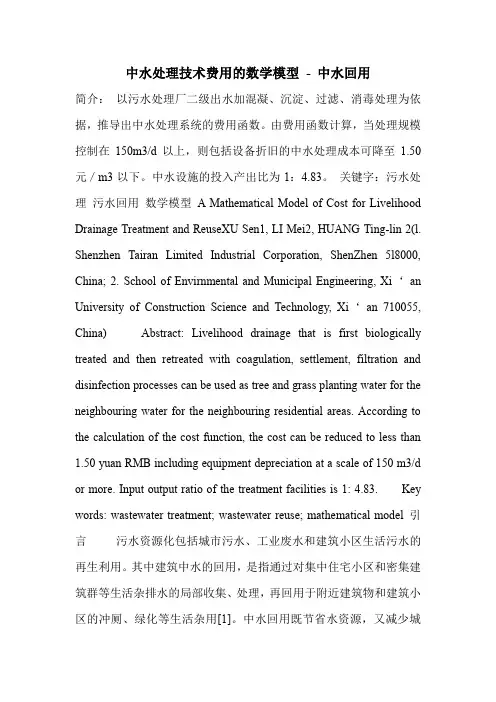

中水处理技术费用的数学模型- 中水回用简介:以污水处理厂二级出水加混凝、沉淀、过滤、消毒处理为依据,推导出中水处理系统的费用函数。
由费用函数计算,当处理规模控制在150m3/d以上,则包括设备折旧的中水处理成本可降至1.50元/m3以下。
中水设施的投入产出比为1:4.83。
关键字:污水处理污水回用数学模型A Mathematical Model of Cost for Livelihood Drainage Treatment and ReuseXU Sen1, LI Mei2, HUANG Ting-lin 2(l. Shenzhen Tairan Limited Industrial Corporation, ShenZhen 5l8000, China; 2. School of Envirnmental and Municipal Engineering, Xi‘an University of Construction Science and Technology, Xi‘an 710055, China) Abstract: Livelihood drainage that is first biologically treated and then retreated with coagulation, settlement, filtration and disinfection processes can be used as tree and grass planting water for the neighbouring water for the neighbouring residential areas. According to the calculation of the cost function, the cost can be reduced to less than 1.50 yuan RMB including equipment depreciation at a scale of 150 m3/d or more. Input output ratio of the treatment facilities is 1: 4.83.Key words: wastewater treatment; wastewater reuse; mathematical model 引言污水资源化包括城市污水、工业废水和建筑小区生活污水的再生利用。
中水计算公式
中水计算公式指的是中水处理过程中所需的水力梯度计算公式。
水力梯度是指单位面积上水流的速度变化率,通常用符号dV/dt表示。
在中水处理过程中,通常需要计算出单位面积内的水力梯度,以
便于判断如何处理废水。
中水处理的水力梯度计算公式如下:
dV/dt = -αV[(V_1 - V_2)/V_1]
其中,V表示单位面积内的水流速度,V_1和V_2分别为废水和再
生水的初始速度,α表示水力扩散系数。
该公式的右侧使用韦达定理
推导而来,是一个关于V的方程。
通过解方程,可以求出单位面积内的水力梯度。
需要注意的是,中水处理的水力梯度计算中的V_1和V_2应该是
废水和再生水的平均值,而不是绝对值。
此外,水力扩散系数α也是根据不同的情况下选取不同的值。
由招标文件可知,广内再生水深度处理系统的进水水质如表一。
表一分析项目单位浓度全碱度mmol/L 3.9全硬度mmol/L 12.61/2Ca2+ mmol/L7.421/2Mg2+mmol/L 4.181.石灰系统计算:(1)K为加絮凝剂增加常值为0.2mmol/l, a为剩余量,一般取值为0.2mmol/l Ca(OH)2=【H全碱度+H Mg +K+а】=【12.6+4.18+0.2+0.2】=17.18mmol/L按工艺计算,熟石灰粉需要量:17.18×37=635.66mg/l。
按目前外购的质量较好的粉石灰质量含量为85%计算,需要量635.66/0.85=747.84mg/l.处理5200m3/h废水,石灰需要量:5200x747.84x10-3=3888kg/h=93.31t/d(2)石灰筒仓按照8d的储存量计算,取石灰的堆密度为 1.2t/m3,实际需要的贮存量为V=93.31X8/1.2=622m3。
本系统设计2台350m3的石灰筒仓。
(3)按照配送质量浓度为5%的石灰乳浆液计算,每台澄清池需要配备的石灰乳泵流量Q=3888/(43)=19.44m3/h,按石灰乳泵出力有20%的富裕量,可选25m3/h的石灰乳泵4台。
(4)石灰乳搅拌箱容积按20~30分钟流量设计,则石灰乳溶液箱容积V溶液箱=19.44X2X20/60=12.96 m3,故可选13m3的石灰乳溶液箱2台。
2.污泥脱水系统计算本系统污泥成分主要为CaCO3,污泥进浓缩脱水一体机的含水率为95%。
m【CaCO3】=3.9×50×5200×10-6=1t/h因为污泥浓缩脱水机每天工作20h,所以污泥浓缩脱水机处理量:24×1/(1-95%)×20=24t/h。
选离心污泥浓缩脱水机2台,处理量为12m3/h。
选污泥泵2台,流量12m3/h。
3.加药系统计算,见表二。

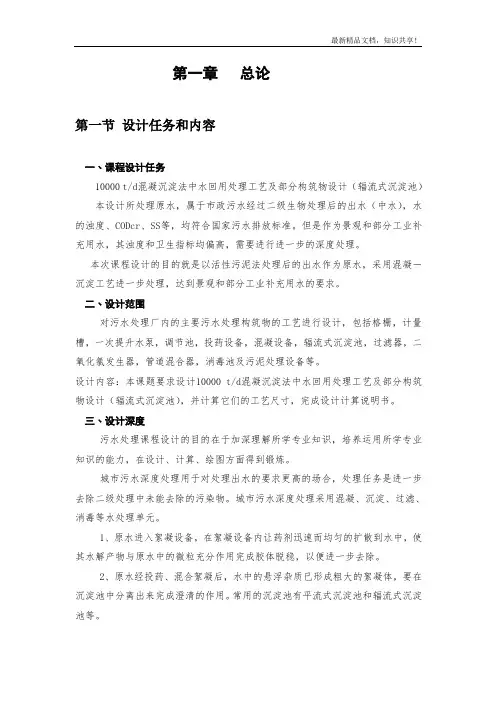

第一章总论第一节设计任务和内容一﹑课程设计任务10000 t/d混凝沉淀法中水回用处理工艺及部分构筑物设计(辐流式沉淀池)本设计所处理原水,属于市政污水经过二级生物处理后的出水(中水),水的浊度、CODcr、SS等,均符合国家污水排放标准。
但是作为景观和部分工业补充用水,其浊度和卫生指标均偏高,需要进行进一步的深度处理。
本次课程设计的目的就是以活性污泥法处理后的出水作为原水,采用混凝-沉淀工艺进一步处理,达到景观和部分工业补充用水的要求。
二﹑设计范围对污水处理厂内的主要污水处理构筑物的工艺进行设计,包括格栅,计量槽,一次提升水泵,调节池,投药设备,混凝设备,辐流式沉淀池,过滤器,二氧化氯发生器,管道混合器,消毒池及污泥处理设备等。
设计内容:本课题要求设计10000 t/d混凝沉淀法中水回用处理工艺及部分构筑物设计(辐流式沉淀池),并计算它们的工艺尺寸,完成设计计算说明书。
三﹑设计深度污水处理课程设计的目的在于加深理解所学专业知识,培养运用所学专业知识的能力,在设计、计算、绘图方面得到锻炼。
城市污水深度处理用于对处理出水的要求更高的场合,处理任务是进一步去除二级处理中未能去除的污染物。
城市污水深度处理采用混凝、沉淀、过滤、消毒等水处理单元。
1、原水进入絮凝设备,在絮凝设备内让药剂迅速而均匀的扩散到水中,使其水解产物与原水中的微粒充分作用完成胶体脱稳,以便进一步去除。
2、原水经投药、混合絮凝后,水中的悬浮杂质已形成粗大的絮凝体,要在沉淀池中分离出来完成澄清的作用。
常用的沉淀池有平流式沉淀池和辐流式沉淀池等。
3、原水经沉淀处理后,进入过滤池,进一步去除悬浮物。
4、出水的消毒处理。
5、水厂污泥处理本课程设计要求设计10000t/d,并对它们的工艺尺寸进行计算。
完成设计计算说明书和设计图,设计深度为初步设计。
四﹑设计成果1.设计说明书、计算书一份。
设计计算说明书采用A4打印纸打印,说明书和设计图纸,是反映设计成果的技术文件,应满足以下要求:(1)应说明三级水处理厂的工艺流程。
小区中水回用工艺设计计算目录小区中水回用工艺设计计算 (1)4.1调节池设计计算 (1)4.1.1调节池设计说明 (1)4.1.2调节池设计依据及参数选取 (2)4.1.3调节池设计计算 (2)4.1.4搅拌设备选择 (3)4.2超滤装置设计计算 (3)4.2.1设计产水量的计算 (3)4.2.2膜组件数量的计算 (4)4.2.3超滤装置体积计算 (4)4.3MBR膜生物反应器设计计算 (5)4.3.1 膜组件设计要点 (5)4.3.2膜通量计算 (5)4.3.3膜池有效容积计算 (6)4.3.4鼓风机选型 (6)4.4消毒池 (8)4.4.1消毒池设计说明及参数选择 (8)4.4.2消毒池设计计算 (8)4.4.3紫外线消毒 (8)4.5 污泥池设计计算 (9)4.1调节池设计计算4.1.1调节池设计说明由于污水排放过程中水量及水质有一定的不均匀性,使得污水的流量或浓度在昼夜内有一定的变化。
设计调节池调节污水的水质水量使后续处理不受污水高峰流量或浓度变化的影响。
污水从调节池一端进入,另一端通过污水提升泵进入超滤装置。
调节池示意图见图4-1。
图4-1 调节池示意图4.1.2调节池设计依据及参数选取1、水力停留时间1一般取4~6h;2、调节池有效水深为1.5~2.0m,纵向隔板间距为1~1.5m;3、池底坡度不小于0.02;具体参数选取见表4-1。
表4-1 调节池参数表4.1.3调节池设计计算深度处理水量为8000m3/d,调节池有效容积V,m3V=Q·t=8000×624=2000m3(4-1)式中:Q——深度处理水量,m3/d;t——水力停留时间,h。
采用方形调节池,池长L等于池宽B,有效水深hA=Vh =20002=1000m2(4-2)则L=B=32m式中:A——调节池面积,m2。
4.1.4搅拌设备选择为了防止污水中悬浮物的沉积和使水质均匀。
可以采用专用的搅拌设备进行搅拌。
自来水厂计算书目录1、取水泵房 (3)1.1 设计参数 (3)1.2 设计要求 (3)1.3 设计流量的确定和设计扬程估算 (3)1.4 泵的选择 (4)1.5 泵房布置 (4)1.6附属设备选择 (4)1.7泵房整体设计 (4)2、加药间设计计算 (5)2.1 设计参数 (5)2.2 设计计算 (5)3 混合设备计算 (7)3.1设计参数 (7)3.2 设计计算 (8)4 水力澄清池设计计算 (8)4.1 设计参数 (8)4.2设计计算 (9)5 重力式无阀滤池计算 (14)5.1 设计水量 (14)5.2 设计数据 (15)5.3 计算 (15)6 消毒设计计算 (18)6.1设计参数 (18)6.2加氯机及漏氯处理 (18)6.3加氯间及氯库设计计算 (19)7、清水池 (19)7.1 设计数据 (19)7.2 计算 (19)7.3 清水池布置 (21)8 吸水井 (21)8.1 设计要点 (21)8.2 吸水井的设计 (21)9、二级泵房的确定 (22)9.1 流量设计 (22)9.2 扬程 (22)9.3 选泵 (22)9.4 泵房布置 (23)9.5泵房附属设备 (24)1、取水泵房1.1 设计参数(1)进水管采用自流管设计,管内流速应考虑不产生淤积,一般不宜小于0.6m/s。
必要时,应有清淤措施。
(2)自流管一般不得少于两根,当事故停用一根时,其余管仍能满足事故设计流量要求(一般为70%-75%的最大设计流量)。
(3)自流管一般埋设在河底以下,其管顶最小埋深一般应在河底以下0.5m。
(4)当河流水位变化幅度不大时,岸边式集水井可采用单层进水孔口。
当河流水位变化幅度超过6m时,可采用两层或三层的分层进水孔口。
(5)为确保取水头部在最低水位下能取到所需水量,淹没进水孔上缘在设计最低水位下的深度应符合规定:顶部进水时,不得小于0.5m;侧面进水时,不得小于0.3m。
1.2 设计要求(1)设置两根DN325钢管(做好防腐处理)作为自流管,埋设在枯水位以下0.75m,采用侧面进水。
××××有限公司中水回用处理工程设计方案目 录1概述 ...............................................................................1.1 项目概述 .....................................................................1.2 编制依据 .....................................................................1.3 编制原则 .....................................................................1.4 编制范围 ..................................................................... 2工程规模与处理程度 .................................................................2.1 规模确定 .....................................................................2.2 设计水质 ..................................................................... 3中水处理站的方案选择 ...............................................................3.1 污水概况 .....................................................................3.2 中水处理工艺流程的选择 .......................................................3.3 工艺流程简介 .................................................................4 中水处理工程设计 ..................................................................4.1 工艺设计 .....................................................................4.2 建筑设计 .....................................................................5.主要设备一览表 .....................................................................6 工程经济分析 ......................................................................6.1 运行成本分析 .................................................................6.2 环境效益分析 .................................................................6.3 社会效益 .....................................................................1概述1.1 项目概述××××有限公司新制剂项目动力车间排放的污水主要为工人的生活污水,直接排放会对环境造成污染,需要进行处理。
(此文档为Word格式,下载后可以任意编辑修改!)(文件备案编号:)施工组织设计工程名称:编制单位:编制人:审核人:批准人:编制日期:年月日1、工程概况及工程特点1.1 工程概况太钢中水回用深度处理土建工程位于太钢供水厂西北角,其内容包括膜处理车间一座,地下-5m为超滤产品水池,平面尺寸为51m长×15m宽,泵房为51m长×12m宽,建筑面积为1770m2;新增水池一座,结构尺寸为28m长×18m宽×5m高,底标高为-5m;配电室一座,建筑面积约255m2,结构为砖混结构。
另外有钢筋砼道路2450m2,排水管道铺设混凝土管,长度约200m。
建构筑物一览表本工程膜车间室内设计标高±0.000相当于绝对标高792.78m.1.2工程特点:1.2.1工作量大,工期紧。
1.2.2投入劳动力多,周转料具多,建筑物布局分散,导致穿插困难。
相临建筑物和构筑物较多,无有施工场地,施工难度大。
2、编制依据2.1施工图纸等;2.2《建筑地基与基础工程施工质量验收规范》(GB50202-2002);2.3《混凝土结构工程施工质量验收规范》(GB50204-2002);2.4《砌体工程施工质量验收规范》(GB50203-2002);2.5《钢结构工程施工质量验收规范》(GB50205-2001);2.6《建筑装饰装修工程施工质量验收规范》(GB50210-2001);2.7《屋面工程施工质量验收规范》(GB50207-2002);2.8《建筑防腐蚀工程施工质量验收规范》(GBGB50212-95);2.9《水泥混凝土路面施工及验收规范》(GBJ97-87);3、项目组织机构4、工程施工总体部署4.1原则要求根据本工程特点,按照山西太钢不锈钢股份有限公司供水厂要求,土建工程于2008年5月10日开工,2008年7月10日竣工,为此确定以下原则。
4.1.1贯彻先地下,后地上,先深后浅的原则进行连续施工,加快土建工程的施工,为设备安装创造条件。
第3章污水深度处理设计计算污水深度处理是指城市污水或工业废水经一级、二级处理后,为了达到一定的回用水标准使污水作为水资源回用于生产或生活的进一步水处理过程。
针对污水(废水)的原水水质和处理后的水质要求可进一步采用三级处理或多级处理工艺。
常用于去除水中的微量COD和BOD有机污染物质,SS及氮、磷高浓度营养物质及盐类。
絮凝过程就是使具有絮凝性能的微絮粒相互碰撞,从而形成较大的,絮凝体,以适应沉淀分离的要求。
常见的絮凝池有隔板絮凝池,折板絮凝池,机械絮凝池,网格絮凝池。
隔板絮凝池虽构造简单,施工管理方便,但出水流量不易分配均匀。
折板絮凝池虽絮凝时间短,效果好,但其絮凝不充分, 形成矾花颗粒较小、细碎、比重小,沉淀性能差,只适用于水量变化不大水厂。
机械絮凝池虽絮凝效果较好、水头损失较小、絮凝时间短,但机械设备维护量大、管理比较复杂、机械设备投资高、运行费用大。
网格絮凝池构造简单、絮凝时间短且效果较好,本设计将采用网格絮凝池[8,9,10,11]。
3.1.1网格絮凝池设计计算网格絮凝池分为1座,每座分1组,每组絮凝池设计水量:(1)絮凝池有效容积(3-12)—单个絮凝池处理水量(m3/s)式中 Q1V—絮凝池有效容积(m3)T—絮凝时间,一般采用10~15min,设计中取T=15min。
(2)絮凝池面积(3-13)式中 A—絮凝池面积(m2);V—絮凝池有效容积(m3);H—有效水深(m)(3)单格面积(3-14)式中 f—单格面积(m2);Q—每个絮凝池处理水量(m3/s);1—竖井流速(m/s),前段和中段0.12~0.14m/s,末段0.1~0.14m/s。
v1=0.12m/s。
设计中取v1设每格为正方形,边长为 2.89m2,由此得分格数为:每行分5格,每组布置5行。
单个絮凝池尺寸L×B=17.8m×8.8m。
(4)实际絮凝时间(3-15)式中 t—实际絮凝时间(min);a—每格长边长度(m);b—每格短边长度(m);H—平均有效水深(m),设计中取4.3m。
记录编码:100-FA04621CT-Y5-JS-H02国核电力规划设计研究院年月日北京再生水深度处理系统计算一、设计依据:1.机组规模:电厂本期建设规模为2×E级燃机-蒸汽联合循环供热机组,留有二期扩建2×E级机组的场地。
2.用水水源及水质:电厂用水水源天津武清污水处理厂三期出水320m3/h;龙凤河水水作为备用水源。
水质报告见附件。
3.锅炉补给水处理系统用水水源为循环水排污水。
二、循环水石灰处理系统1、循环水石灰处理系统确定:为了循环水系统运行方便,循环水石灰处理系统本期一次建成。
根据水源情况、各用水点对水质的要求及水量平衡的结果,该系统采用如下方案:该系统中,处理再生水的机械加速澄清池与处理循环水排污水的机械加速澄清池互为备用。
2、石灰加药量计算:1)计算公式:根据《给水排水设计手册(第4册)》,消石灰加药量按下式计算:(1)当HCa ≥HZ时,CaO=28(HZ +CO2+Fe+K+α)(g/m3)(2)当HCa ≤HZ时,CaO=28(2HZ -HCa+CO2+Fe+K+α)(g/m3)式中:CaO——石灰投药量(g/m3)HCa——原水中的钙硬度(mmol/L)HZ——原水中的碳酸盐硬度(mmol/L)CO2——原水中游离二氧化碳的含量(mmol/L)Fe——原水中的含铁量(mmol/L)K——凝聚剂(铁盐)的投加量 (mmol/L)α——石灰(Ca(OH)2)过剩量 (mmol/L),一般为0.2~0.4 mmol/L。
2)设备选择(1)石灰乳计量泵选择:经计算,循环水排污水处理系统投药量为:49kg/h;排污水处理系统投药量为:38kg/h。
石灰乳含量按3%计,混合水处理系统及循环水排污水处理系统石灰乳计量泵流量为:49÷0.03÷1000=1.6t/h黄河水处理系统石灰乳计量泵流量为:38÷0.03÷1000=1.3 t/h(2)石灰筒仓选择经计算,消石灰粉10天的消耗量约:33m3,(详细计算过程见附表),故选择2座石灰筒仓,每座有效容积20m3。
中水回用系统主要设施计算书1。
曝气生物滤池设计中水处理量250m3/h,设计进水COD 150mg/L 出水COD 60mg/L,约定COD进水负荷:1.5kgCOD/m3·d,则BAF所需的有效容积为:QS/N V=250*24*150/1000/1。
5=600m3,鉴于本池需要具有较高的碳化和硝化效果,设计滤料高度为3m,则BAF所需面积为A= 600/3=200m2,考虑池体单格不宜过大,设置为四格,利于运行.则单格面积为200/4=50m2。
校核以下参数:COD去除负荷:0。
9kgCOD/m3·d,小于规范设计要求。
BOD负荷:设计进水BOD:30mg/L,出水BOD:10mg/L校核BOD去除负荷:0。
2kgBOD/m3·d设计进水NH3—N:30mg/L,出水NH3—N:10mg/LNH3—N设计去除负荷:0.2kgNH3—N/m3·d校核滤池表面水力负荷(滤速)m3/m2·h(m/h):1。
25,低于规范的2。
5.空床水力停留时间(有效):2.4h,大于规范要求.上述参数均属于合适的范围。
曝气量的确定:①碳化和硝化需氧量设计取值为:1.4kgO2/kgCOD,4。
6kgO2/kgNH3—N则总需氧量为:250*(150—60)/1000*1.4+250*(30—10)/1000*4。
6=54。
5kgO2/h 所需空气量为54。
5/0。
21/0。
10/60=43。
25m3/min,取为43m3/min。
②校核气水比气水比为43*60/250=10。
3,大于8,符合.空气冲洗强度:66m3/m2·h,则所需反冲洗气量:66*50/60=55m3/min。
水冲洗强度:22m3/m2·h;则所需反冲洗水量:22*50=1100m3/h,设计为3台泵,2用1备,单台流量550m3/h,扬程取为15m。
设计尺寸:单格L=8。

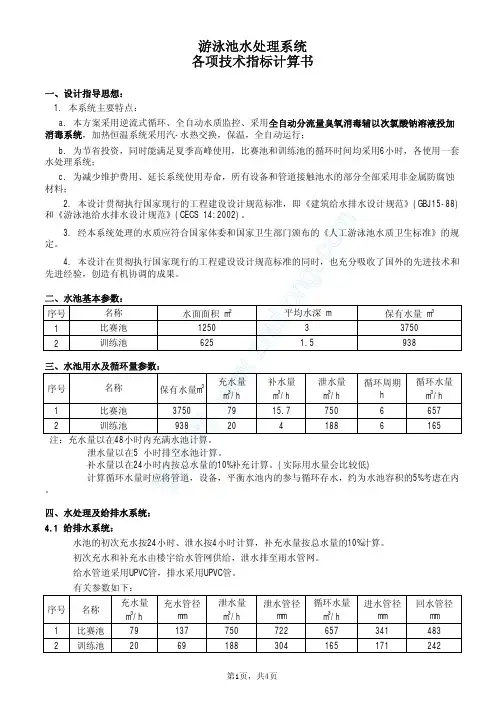

******中水处理站工程技术标编制单位:****************************公司编制日期:2011年5月25日目录第一篇中水原水水量计算书 (4)第二篇中水处理技术方案 (6)第一章总论 (6)1.1项目名称 (6)1.2设计依据 (6)1.3设计原则 (7)1.4设计范围 (7)第二章设计边界条件 (8)2.1设计处理规模及进水水质 (8)2.3设计出水水质 (8)第三章中水工艺的选择 (10)3.1生化处理技术 (10)3.2物化处理技术 (10)3.3膜分离处理技术 (10)3.4本方案采用生化+物化 (11)3.5工艺流程图 (12)第四章工艺介绍 (13)4.1调节池 (13)4.2自动格栅及进水槽 (13)4.3毛发聚集器 (14)4.4生物接触氧化池 (14)4.5沉淀池 (15)4.6中间水池 (15)4.7石英砂过滤器 (16)4.8活性炭过滤器 (17)4.9消毒加药装置 (17)4.10除磷絮凝加药装置 (17)4.11清水池 (17)4.12其他机械设备 (18)4.13回供水设备 (19)4.14排水系统 (19)4.15送排风系统 (19)4.16除臭系统 (19)4.17照明及采暖设施 (19)4.18降噪和减震措施 (20)4.19工艺特点 (20)4.20安全防护(施工时管道安装工艺要求及药剂保管措施) (21)4.21系统要求 (21)第五章电气自控 (22)第六章主要设备明细表 (23)第七章运行费用估算 (26)7.1用电费 (26)7.2人工费 (26)7.3药剂费 (26)7.4运行费 (26)第一篇中水原水水量计算书一、计算依据1、业主提供的资料2、《建筑中水设计规范》GB50336-2002二、计算方法业主提供资料:最高日生活用水量:1# 95.04m³/d;2# 71.28m³/d;3# 71.28m³/d;会所310m³/d,其中泳池补水量为60m³/d。
