第九章 沥青材料

第九章沥青材料1．石油沥青的主要组分有哪些？它们相对含量的变化对沥青的性质有何影响？答：（1）石油沥青的主要组分有油分、树脂和地沥青质。

（2）不同组分对石油沥青性能的影响不同。

油分赋予沥青流动性；树脂使沥青具有良好的塑性和粘结性；地沥青质则决定沥青的耐热性、黏性和硬性，其含量越多，软化点越高，黏性越大，越硬脆。

2．石油沥青的牌号如何划分？牌号大小与沥青性质有何关系？如何正确选择石油沥青的牌号？答：（1）石油沥青的牌号主要根据针入度、延度和软化点等指标划分，并以针入度值表示。

（2）同一品种的石油沥青材料，牌号越高，则黏性越小（即针入度越大），塑性越好（即延度越大）、温度敏感性越大（即软化点越低）。

（3）选用石油沥青的原则是根据工程类别（房屋、道路或防腐）及当地气候条件、所处工程部位（屋面、地下）等具体情况，合理选用不同品种和牌号的沥青。

在满足使用要求的前提下，尽量选用较高牌号的石油沥青，以保证较长的使用年限。

建筑石油沥青多用来制作防水卷材、防水涂料、沥青胶和沥青嵌缝膏，用于建筑屋面和地下防水、沟槽防水防腐，以及管道防腐等工程；道路石油沥青多用来拌制沥青砂浆和沥青混凝土，用于道路路面、车间地坪及地下防水工程。

3．某防水工程需石油沥青20t，要求软化点不低于85℃。

现有60号和10号石油沥青，测得它们的软化点分别为49℃和98℃，问这两种牌号的石油沥青如何掺配？答：较软沥青掺配的比例为：212198851004%100%16.59%98T T Q T T --=⨯=⨯=--℃℃℃℃较硬较硬沥青掺配的比例为：2116.5%73.5%Q =-=掺配60号石油沥青的用量为：20t×16.5%=5.3t掺配10号石油沥青的用量为：20t×73.5%=14.7t4．沥青混合料的结构类型有哪几种？它们各有何特点？答：沥青混合料的结构类型有悬浮密实结构、骨架空隙结构、骨架密实结构三种。

其特点如下：①悬浮密实结构对于连续级配密实式沥青混合料，因粗骨料数量相对较少，细骨料数量较多，使粗骨料悬浮在细骨料之中。

第9章沥青及防水材料一、学习指导（一）内容提要本章介绍石油沥青的技术性质及工程应用，常用防水材料的类型、技术性质及工程应用。

（二）基本要求1、掌握石油沥青的组分、技术性质、标准与选用以及沥青的掺配方法；2、了解沥青的改性方法；3、掌握防水材料的主要类型、性能特点及选用要领。

（三）重、难点提示石油沥青的组分与结构；石油沥青的技术性质、标准及选用要领；石油沥青的掺配；防水卷材、防水涂料及建筑密封材料等防水材料的主要品种、性能特点及选用要领。

二、习题（一）判断题1、石油沥青的组分是油分、树脂和地沥青质，它们将会随时间发生转化递变。

（）2、石油沥青的组分中地沥青质的含量愈多，则温度敏感性愈大，粘性愈小。

（）3、石油沥青的软化点越低，则其温度敏感性越小。

（）4、.软化点低的沥青，其抗老化性能较好。

（）5、石油沥青的牌号越大，其粘滞性越大。

（）6、石油沥青的牌号越大，其温度敏感性越大。

（）7、乳化沥青是沥青的微小颗粒分散在有乳化剂的水中而形成的乳胶体。

（）8、沥青胶和乳化沥青都必须加热后才能用。

（）9、在石油沥青中当油分含量减少时，则粘滞性增大。

（）10、针入度反映了石油沥青抵抗剪切变形的能力，针入度值愈小，表明沥青黏度越小。

（）11、软化点小的沥青，其抗老化能力较好。

（）12、当温度的变化对石油沥青的黏性和塑性影响不大时，则认为沥青的温度稳定性好。

（）13、在同一品种石油沥青材料中随着牌号增加，沥青黏性增加，塑性增加，而温度敏感性减小。

（）14、当采用一种沥青不能满足配置沥青胶所要求的软化点时，可随意采用石油沥青与煤沥青掺配。

（）15、夏季高温时的抗剪强度不足和冬季低温时的抗变形能力过差，是引起沥青混合料铺筑的路面产生破坏的重要原因。

（）16、石油沥青的牌号越高，其温度稳定性越大。

（）17、道路石油沥青的主要特点是塑性好、粘度低，而建筑石油沥青的特点是粘度大、耐热性好、弹性大。

（）18、沥青本身的粘度高低直接影响着沥青混合料粘聚力的大小。

第九章沥青材料本章提要：本章主要讲述石油沥青的组成、结构、技术性质、技术标准，同时对石油沥青的改性方法和常用的沥青基制品也做了介绍。

通过学习，必须了解石油沥青的组成、结构与技术性质的关系，学会正确选用石油沥青，同时要了解石油沥青的常规实验方法，还应了解沥青胶、沥青防水卷材、沥青防水涂料和沥青嵌缝膏的应用。

优点：良好的粘性、塑性、耐腐蚀性和增水性。

在建筑工程中主要用做防潮、防水、防腐蚀材料，用于屋面、地下防水工程以及其它防水工程和防腐工程，沥青还大量用于道路工程。

沥青是高分子碳氢化合物及其非金属（氧、氮、硫等）衍生物组成的极其复杂的混合物，在常温下呈现黑色或黑褐色的固体、半固体或液体状态。

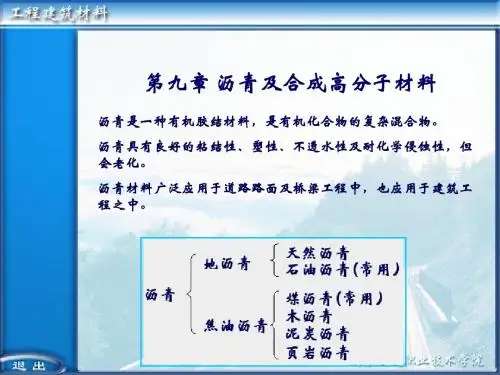

沥青按产源不同分类如下：第一节石油沥青一、石油沥青的组分与结构：石油沥青：是由多种碳氢化合物及其非金属（氧、硫、氮）的衍生物组成的混合物。

1、石油沥青的组分：一般将石油沥青划分为油分、树脂和地沥青质三个主要组分。

不同组分对石油沥青性能的影响不同。

油分：赋予沥青流动性；树脂：使沥青具有良好的塑性和粘结性；地沥青质：决定沥青的耐热性、粘性和脆性，其含量愈多，软化点愈大，愈硬脆。

2、石油沥青的结构：在沥青中，油分与树脂互溶，树脂浸润地沥青质。

石油沥青的结构：是以地沥青质为核心，周围吸附部分树脂和油分，构成胶团，无数胶团分散在油分中而形成胶体结构。

（1）溶胶型结构：当沥青中地沥青质分子量较小，并且含量很少，同时树脂含量较高，构成胶团。

这样使胶团能够完全胶溶而分散在油分的介质中。

在此情况下，胶团相距较远，它们之间吸引力很小（甚至没有吸引力），胶团可以在分散介质粘度许可范围之内自由运动，这种胶体结构的沥青，称为溶胶型沥青。

这类沥青的特点是，当对其施加荷载时，几乎没有弹性效应，所以这类沥青也称为“牛顿流沥青”。

通常，大部分直馏沥青都属于溶胶型沥青。

这类沥青在性能上，具有较好的自愈性和低温时变形能力，但温度感应性较大。

（2）溶—凝胶型结构：沥青中地沥青质含量适当，较高含量的树脂。
