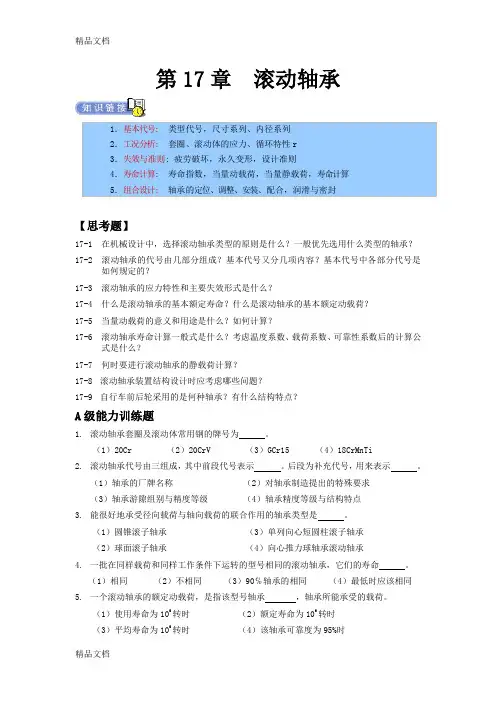

第17章滚动轴承【思考题】17-1 在机械设计中,选择滚动轴承类型的原则是什么?一般优先选用什么类型的轴承?17-2 滚动轴承的代号由几部分组成?基本代号又分几项内容?基本代号中各部分代号是如何规定的?17-3 滚动轴承的应力特性和主要失效形式是什么?17-4 什么是滚动轴承的基本额定寿命?什么是滚动轴承的基本额定动载荷?17-5 当量动载荷的意义和用途是什么?如何计算?17-6 滚动轴承寿命计算一般式是什么?考虑温度系数、载荷系数、可靠性系数后的计算公式是什么?17-7 何时要进行滚动轴承的静载荷计算?17-8滚动轴承装置结构设计时应考虑哪些问题?17-9自行车前后轮采用的是何种轴承?有什么结构特点?A级能力训练题1.滚动轴承套圈及滚动体常用钢的牌号为。
(1)20Cr (2)20CrV (3)GCr15 (4)18CrMnTi2.滚动轴承代号由三组成,其中前段代号表示。
后段为补充代号,用来表示。
(1)轴承的厂牌名称(2)对轴承制造提出的特殊要求(3)轴承游隙组别与精度等级(4)轴承精度等级与结构特点3.能很好地承受径向载荷与轴向载荷的联合作用的轴承类型是。
(1)圆锥滚子轴承(3)单列向心短圆柱滚子轴承(2)球面滚子轴承(4)向心推力球轴承滚动轴承4.一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承,它们的寿命。
(1)相同(2)不相同(3)90℅轴承的相同(4)最低时应该相同5.一个滚动轴承的额定动载荷,是指该型号轴承,轴承所能承受的载荷。
(1)使用寿命为106转时(2)额定寿命为106转时(3)平均寿命为106转时(4)该轴承可靠度为95%时6.滚动轴承的额定静载是指滚动体直径万分之一时的载荷。
(1)使滚道表面塑性变形等于(2)使90%的轴承滚道与滚动体变形量小于(3)使滚道与受力最大滚动体塑性变形量之和等于7.下列滚动轴承中,具有良好调心作用的是。
(1)球面滚子轴承(2)圆锥滚子轴承(3)深沟球轴承8.球轴承和滚子轴承的支承刚性相比较,。

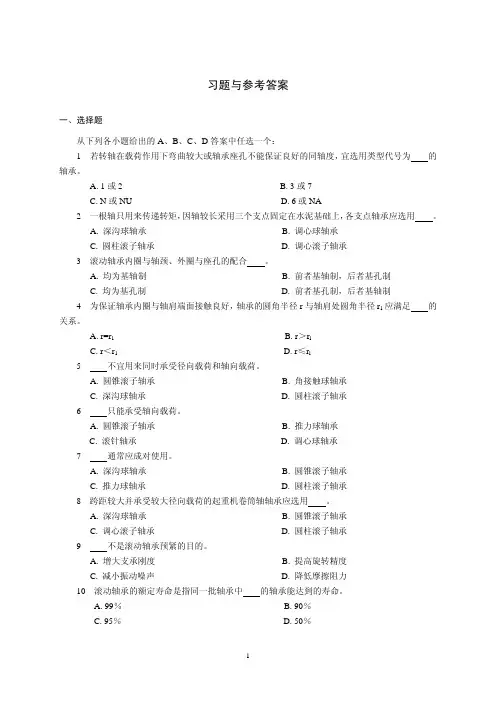

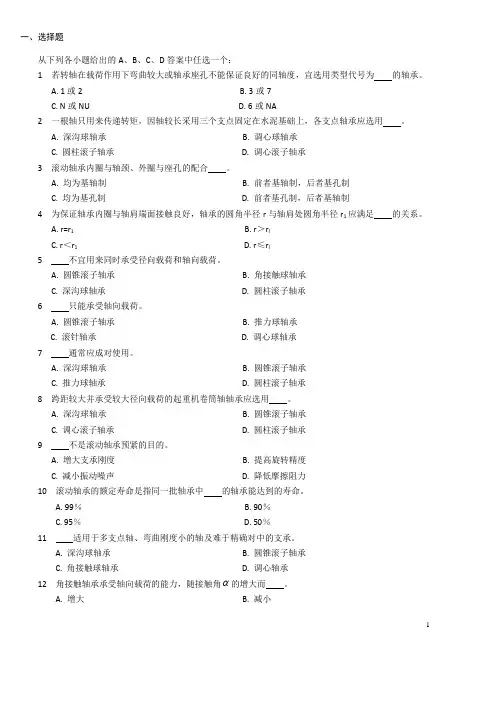

习题与参考答案一、选择题从下列各小题给出的A、B、C、D答案中任选一个:1 若转轴在载荷作用下弯曲较大或轴承座孔不能保证良好的同轴度,宜选用类型代号为的轴承。
A. 1或2B. 3或7C. N或NUD. 6或NA2 一根轴只用来传递转矩,因轴较长采用三个支点固定在水泥基础上,各支点轴承应选用。
A. 深沟球轴承B. 调心球轴承C. 圆柱滚子轴承D. 调心滚子轴承3 滚动轴承内圈与轴颈、外圈与座孔的配合。
A. 均为基轴制B. 前者基轴制,后者基孔制C. 均为基孔制D. 前者基孔制,后者基轴制4 为保证轴承内圈与轴肩端面接触良好,轴承的圆角半径r与轴肩处圆角半径r1应满足的关系。
A. r=r1B. r>r lC. r<r1D. r≤r l5 不宜用来同时承受径向载荷和轴向载荷。
A. 圆锥滚子轴承B. 角接触球轴承C. 深沟球轴承D. 圆柱滚子轴承6 只能承受轴向载荷。
A. 圆锥滚子轴承B. 推力球轴承C. 滚针轴承D. 调心球轴承7 通常应成对使用。
A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承8 跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。
A. 深沟球轴承B. 圆锥滚子轴承C. 调心滚子轴承D. 圆柱滚子轴承9 不是滚动轴承预紧的目的。
A. 增大支承刚度B. 提高旋转精度C. 减小振动噪声D. 降低摩擦阻力10 滚动轴承的额定寿命是指同一批轴承中的轴承能达到的寿命。
A. 99%B. 90%C. 95%D. 50%11 适用于多支点轴、弯曲刚度小的轴及难于精确对中的支承。
A. 深沟球轴承B. 圆锥滚子轴承C. 角接触球轴承D. 调心轴承12 角接触轴承承受轴向载荷的能力,随接触角 的增大而。
A. 增大B. 减小C. 不变D. 不定13 某轮系的中间齿轮(惰轮)通过一滚动轴承固定在不转的心轴上,轴承内、外圈的配合应满足。
A. 内圈与心轴较紧、外圈与齿轮较松B. 内圈与心轴较松、外圈与齿轮较紧C. 内圈、外圈配合均较紧D. 内圈、外圈配合均较松14 滚动轴承的代号由前置代号、基本代号和后置代号组成,其中基本代号表示。

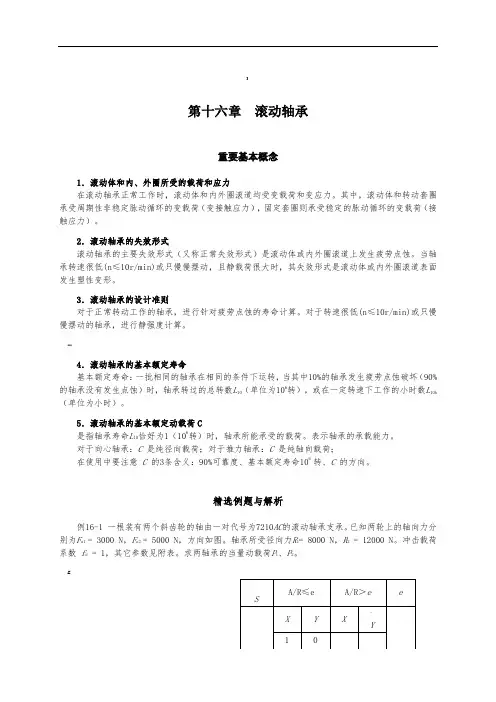

!第十六章滚动轴承重要基本概念1.滚动体和内、外圈所受的载荷和应力在滚动轴承正常工作时,滚动体和内外圈滚道均受变载荷和变应力。
其中,滚动体和转动套圈承受周期性非稳定脉动循环的变载荷(变接触应力),固定套圈则承受稳定的脉动循环的变载荷(接触应力)。
2.滚动轴承的失效形式滚动轴承的主要失效形式(又称正常失效形式)是滚动体或内外圈滚道上发生疲劳点蚀。
当轴承转速很低(n≤10r/min)或只慢慢摆动,且静载荷很大时,其失效形式是滚动体或内外圈滚道表面发生塑性变形。
3.滚动轴承的设计准则对于正常转动工作的轴承,进行针对疲劳点蚀的寿命计算。
对于转速很低(n≤10r/min)或只慢慢摆动的轴承,进行静强度计算。
…4.滚动轴承的基本额定寿命基本额定寿命:一批相同的轴承在相同的条件下运转,当其中10%的轴承发生疲劳点蚀破坏(90%的轴承没有发生点蚀)时,轴承转过的总转数L10(单位为106转),或在一定转速下工作的小时数L10h (单位为小时)。
5.滚动轴承的基本额定动载荷C是指轴承寿命L10恰好为1(106转)时,轴承所能承受的载荷。
表示轴承的承载能力。
对于向心轴承:C 是纯径向载荷;对于推力轴承:C 是纯轴向载荷;在使用中要注意C 的3条含义:90%可靠度、基本额定寿命106 转、C 的方向。
精选例题与解析例16-1 一根装有两个斜齿轮的轴由一对代号为7210AC的滚动轴承支承。
已知两轮上的轴向力分别为F a1 = 3000 N,F a2 = 5000 N,方向如图。
轴承所受径向力R1= 8000 N,R2 = 12000 N。
冲击载荷系数f d = 1,其它参数见附表。
求两轴承的当量动载荷P1、P2。
&例11-1图1解:1.求内部派生轴向力S 1、S 2的大小方向S 1 = = ×8000 = 5440 NS 2 = = ×12000 = 8160 N ,方向如图所示。
< 2.求外部轴向合力F AF A = F a2-F a1 = 5000-3000 = 2000 N ,方向与F a2的方向相同,如图所示。

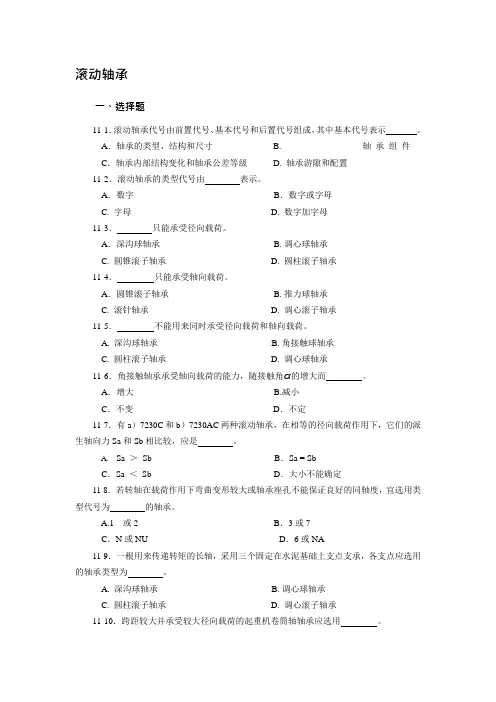

滚动轴承一、选择题11-1.滚动轴承代号由前置代号、基本代号和后置代号组成,其中基本代号表示。
A.轴承的类型、结构和尺寸 B. 轴承组件C.轴承内部结构变化和轴承公差等级 D. 轴承游隙和配置11-2.滚动轴承的类型代号由表示。
A.数字B.数字或字母C. 字母D. 数字加字母11-3.只能承受径向载荷。
A.深沟球轴承 B. 调心球轴承C. 圆锥滚子轴承D. 圆柱滚子轴承11-4.只能承受轴向载荷。
A.圆锥滚子轴承 B. 推力球轴承C. 滚针轴承D. 调心滚子轴承11-5.不能用来同时承受径向载荷和轴向载荷。
A. 深沟球轴承B. 角接触球轴承C. 圆柱滚子轴承D. 调心球轴承11-6.角接触轴承承受轴向载荷的能力,随接触角α的增大而。
A.增大 B.减小C.不变D.不定11-7.有a)7230C 和b)7230AC 两种滚动轴承,在相等的径向载荷作用下,它们的派生轴向力Sa 和Sb 相比较,应是。
A.Sa >Sb B.Sa = SbC.Sa <Sb D.大小不能确定11-8.若转轴在载荷作用下弯曲变形较大或轴承座孔不能保证良好的同轴度,宜选用类型代号为的轴承。
A.1或2 B.3 或7C.N 或NU D.6 或NA11-9.一根用来传递转矩的长轴,采用三个固定在水泥基础上支点支承,各支点应选用的轴承类型为。
A. 深沟球轴承B. 调心球轴承C. 圆柱滚子轴承D. 调心滚子轴承11-10.跨距较大并承受较大径向载荷的起重机卷筒轴轴承应选用。
A. 深沟球轴承B. 圆锥滚子轴承C. 调心滚子轴承D. 圆柱滚子轴承11-11.轴承通常应成对使用。
A.深沟球轴承 B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承11-12.在正常转动条件下工作,滚动轴承的主要失效形式为。
A.滚动体或滚道表面疲劳点蚀B.滚动体破裂C.滚道磨损D.滚动体与套圈间发生胶合11-13.进行滚动轴承寿命计算的目的是使滚动轴承不致于早期发生。

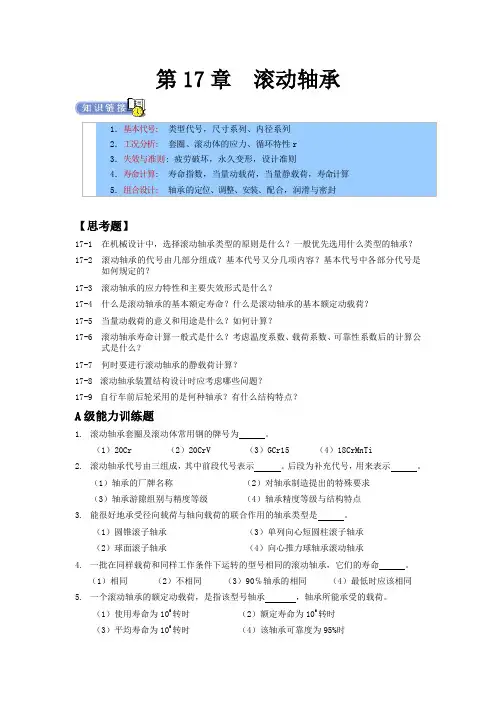

第17章滚动轴承【思考题】17-1 在机械设计中,选择滚动轴承类型的原则是什么?一般优先选用什么类型的轴承?17-2 滚动轴承的代号由几部分组成?基本代号又分几项内容?基本代号中各部分代号是如何规定的?17-3 滚动轴承的应力特性和主要失效形式是什么?17-4 什么是滚动轴承的基本额定寿命?什么是滚动轴承的基本额定动载荷?17-5 当量动载荷的意义和用途是什么?如何计算?17-6 滚动轴承寿命计算一般式是什么?考虑温度系数、载荷系数、可靠性系数后的计算公式是什么?17-7 何时要进行滚动轴承的静载荷计算?17-8滚动轴承装置结构设计时应考虑哪些问题?17-9自行车前后轮采用的是何种轴承?有什么结构特点?A级能力训练题1.滚动轴承套圈及滚动体常用钢的牌号为。
(1)20Cr (2)20CrV (3)GCr15 (4)18CrMnTi2.滚动轴承代号由三组成,其中前段代号表示。
后段为补充代号,用来表示。
(1)轴承的厂牌名称(2)对轴承制造提出的特殊要求(3)轴承游隙组别与精度等级(4)轴承精度等级与结构特点3.能很好地承受径向载荷与轴向载荷的联合作用的轴承类型是。
(1)圆锥滚子轴承(3)单列向心短圆柱滚子轴承(2)球面滚子轴承(4)向心推力球轴承滚动轴承4.一批在同样载荷和同样工作条件下运转的型号相同的滚动轴承,它们的寿命。
(1)相同(2)不相同(3)90℅轴承的相同(4)最低时应该相同5.一个滚动轴承的额定动载荷,是指该型号轴承,轴承所能承受的载荷。
(1)使用寿命为106转时(2)额定寿命为106转时(3)平均寿命为106转时(4)该轴承可靠度为95%时6.滚动轴承的额定静载是指滚动体直径万分之一时的载荷。
(1)使滚道表面塑性变形等于(2)使90%的轴承滚道与滚动体变形量小于(3)使滚道与受力最大滚动体塑性变形量之和等于7.8.下列滚动轴承中,具有良好调心作用的是。
(1)球面滚子轴承(2)圆锥滚子轴承(3)深沟球轴承9.10.球轴承和滚子轴承的支承刚性相比较,。

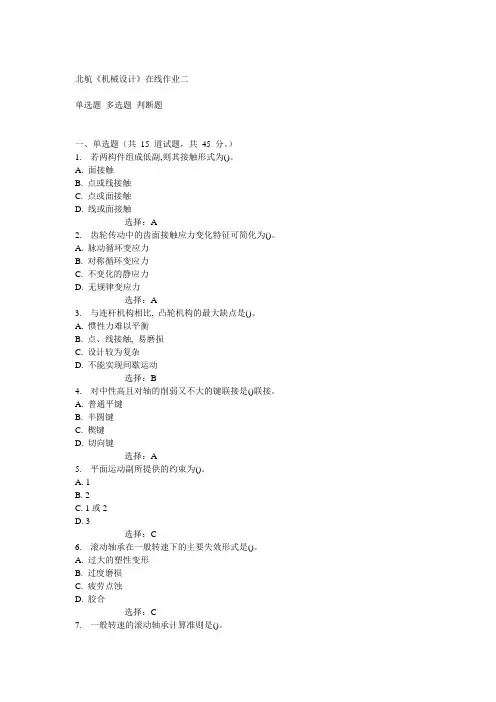

北航《机械设计》在线作业二
单选题多选题判断题
一、单选题(共15 道试题,共45 分。
)
1. 若两构件组成低副,则其接触形式为()。
A. 面接触
B. 点或线接触
C. 点或面接触
D. 线或面接触
-----------------选择:A
2. 齿轮传动中的齿面接触应力变化特征可简化为()。
A. 脉动循环变应力
B. 对称循环变应力
C. 不变化的静应力
D. 无规律变应力
-----------------选择:A
3. 与连杆机构相比, 凸轮机构的最大缺点是()。
A. 惯性力难以平衡
B. 点、线接触, 易磨损
C. 设计较为复杂
D. 不能实现间歇运动
-----------------选择:B
4. 对中性高且对轴的削弱又不大的键联接是()联接。
A. 普通平键
B. 半圆键
C. 楔键
D. 切向键
-----------------选择:A
5. 平面运动副所提供的约束为()。
A. 1
B. 2
C. 1或2
D. 3
-----------------选择:C
6. 滚动轴承在一般转速下的主要失效形式是()。
A. 过大的塑性变形
B. 过度磨损
C. 疲劳点蚀
D. 胶合
-----------------选择:C
7. 一般转速的滚动轴承计算准则是()。
机械设计题库滚动轴承一、选择题1.在各种基本类型的向心滚动轴承中B不能承受轴向载荷。
A、调心球轴承B、圆柱滚子轴承C、调心滚子轴承D、深沟球轴承2.滚动轴承内圈与轴颈、外圈与座孔的配合D。
A.均为基轴制B.前者基轴制,后者基孔制C.均为基孔制D.前者基孔制,后者基轴制3.B只能承受轴向载荷。
A.圆锥滚子轴承B.推力球轴承C.滚针轴承D.调心球轴承4.滚动轴承的额定寿命是指同一批轴承中B的轴承能达到的寿命。
A.99%B.90%C.95%D.50%5.滚动轴承的代号由前置代号、基本代号和后置代号组成,其中基本代号表示A。
A.轴承的类型、结构和尺寸B.轴承组件C.轴承内部结构变化和轴承公差等级D.轴承游隙和配置6.定位滚动轴承的轴肩高度应B滚动轴承内圈厚度,以便于拆卸轴承。
A.大于B.小于C.大于或等于D.等于7.某角接触球轴承内径为45mm,精度等级为P0级,宽度系列为窄系列,直径系列为中系列,接触角为25o,其代号为D。
A.7145B.6209C.7209CD.7309AC8.一般转速、一般载荷工作的正常润滑的滚动轴承其主要失效形式是B。
A.滚动体碎裂B.滚动体与滚道产生疲劳点蚀C.滚道磨损D.滚道压坏9.代号为30108、30208、30308的滚动轴承的A不相同。
A、外径;B、内径;C、精度;D、类型。
10.滚动轴承基本额定寿命与基本额定动载荷之间具有如下关系。
L=(C/P)ε,其中ε称为寿命指数,对于滚子轴承和球轴承分别为D。
A、3/10和3;B、3/10和10/3;C、10/3和3/10;D、10/3和3。
11.对某一滚动轴承来说,当所受当量动载荷增加时,基本额定动载荷C。
A、增加;B、减小;C、不变;D、可能增大也可能减小。
12.滚动轴承基本代号中尺寸系列代号是由两位数字表示的,前者代表轴承的宽度系列,后者代表轴承的C系列。
A、滚动体的数目;B、内径;C、直径;D、载荷角。
13.滚动轴承的基本额定寿命是指D。
轴承习题答案轴承习题答案轴承是机械设备中非常重要的零件,它承载着旋转部件的重量和力,使得机械设备能够平稳运转。
在学习轴承的过程中,习题是非常重要的一部分,通过解答习题可以帮助我们更好地理解和掌握轴承的原理和应用。
下面,我将为大家提供一些常见轴承习题的答案,希望对大家的学习有所帮助。
1. 什么是轴承的基本结构和分类?轴承的基本结构包括内圈、外圈、滚动体和保持架。
根据滚动体的不同形式,轴承可以分为滚动轴承和滑动轴承两大类。
滚动轴承是以滚动体(如球体、圆柱体、圆锥体等)来支撑和传递负荷的,而滑动轴承是以润滑油膜来支撑和传递负荷的。
2. 什么是轴承的额定负荷和额定寿命?轴承的额定负荷是指在标准条件下,轴承能够承受的最大负荷。
额定寿命是指在额定负荷下,轴承能够运转的时间。
轴承的额定负荷和额定寿命是由制造商根据轴承的设计和材料性能确定的。
3. 如何计算轴承的额定负荷和额定寿命?轴承的额定负荷可以通过以下公式计算:P = XFr + YFa其中,P为额定负荷,X和Y为系数,Fr为径向负荷,Fa为轴向负荷。
轴承的额定寿命可以通过以下公式计算:L10 = (C/P)^3 × 10^6其中,L10为额定寿命,C为基本额定动载荷,P为实际负荷。
4. 什么是轴承的轴向间隙和径向间隙?轴承的轴向间隙是指在轴承安装时,内圈和外圈之间的间隙。
轴向间隙可以通过调整轴承的安装位置或使用轴承垫片来实现。
轴承的径向间隙是指在轴承安装时,滚动体和内圈、外圈之间的间隙。
径向间隙可以通过调整滚动体的数量和尺寸来实现。
5. 如何选择合适的轴承?选择合适的轴承需要考虑多个因素,包括负荷类型和大小、转速要求、工作环境、安装方式等。
一般来说,需要根据实际应用情况来选择合适的轴承类型、尺寸和材料。
6. 轴承的故障有哪些常见原因?轴承的故障常见原因包括过载、润滑不良、磨损、腐蚀、轴承松动等。
这些原因都会导致轴承的性能下降甚至失效,因此在使用轴承时需要注意维护和保养。
滚动轴承一选择题(1) 下列各类轴承中,C 能很好地承受径向载荷与轴向载荷的联合作用;而 D则具有良好的调心作用。
A. 短圆柱滚子轴承B. 推力球轴承C. 圆锥滚子轴承D. 调心滚子轴承(2) 在良好的润滑和密封条件下,滚动轴承的主要失效形式是 D 。
A. 塑性变形B. 胶合C. 磨损D. 疲劳点蚀(3) 下列四种型号的滚动轴承中,只能承受径向载荷的是 B 。
A. 6208B. N208C. 30208D. 51208(4) 代号为7212AC的滚动轴承,对它的承载情况描述最准确的是 D 。
A. 只能承受径向载荷B. 单个轴承能承受双向载荷C. 只能承受轴向载荷D. 能同时承受径向和单向轴向载荷(5) 一个滚动轴承的基本额定动载荷是指 D 。
10转时,所受的载荷A. 该轴承的使用寿命为610小时时,所能承受的载荷B. 该轴承使用寿命为610转时,所能承受的载荷C. 该轴承平均寿命为610转时,所能承受的最大载荷D. 该轴承基本额定寿命为6(6) 判别下列轴承能承受载荷的方向:6310可承受 D ;7310可承受 B ;30310可承受 B ;5310可承受C ;N310可承受 A 。
A. 径向载荷B. 径向载荷和单向轴向载荷C. 轴向载荷D. 径向载荷与双向轴向载荷(7) 按基本额定动载荷选定的滚动轴承,在预定使用期限内其破坏率最大为 C 。
A. l%B. 5%C. 10%D. 50%(8) 以下各滚动轴承中,承受轴向载荷能力最大的是 A ,能允许的极限转速最高的是B。
A. 5309B. 6309/P5C. 30309D. 6309(9) 对滚动轴承进行油润滑,不能起到C的作用。
A. 降低摩擦阻力B. 加强散热、降低温升C. 密封D. 吸收振动(10) 在进行滚动轴承组合设计时,对支承跨距很长,工作温度变化很大的轴,为适应轴有较大的伸缩变形,应考虑 A 。
A. 将一端轴承设计成游动的B. 采用内部间隙可调整的轴承C. 轴颈与轴承内圈采用很松的配合(11) 同一根轴的两端支承,虽然承受载荷不等,但常采用一对相同型号的滚动轴承,这是因为除 C 以外的下述其余三点理由。
第34章 滚动轴承
34-10 改正图34-29中的错误结构并说明理由。
(a ) (b )
(c ) (d )
(f )
(g ) (h )应是基轴制
(d 图,原意是轴稍微短一些,以免轴与轴端挡板接触)
均为标注错误,g 只要标注轴的公差,h 只要标注孔的公差,且一般轴处为过盈配合)
34-11 图34-30所示,斜齿轮轴采用一对7207AC (46207)轴承支承,已知斜齿轮的圆周力
N F t 3500=,径向力N F r 1200=,轴向力N F a 900=,轴的转速N F t 3500=,轴承的
冲击载荷系数2.1=d f ,温度系数1=T g ,额定动载荷N C r 25400=。
试计算该对轴承的寿命(用小时计)。
图34-30
解:(1)计算轴承所受轴向力
在垂直面内对B 取矩,有
40301001⋅=⋅+⋅r a v r F F F
故 N N F F F a r v r 21010030
90040120010030401=⨯-⨯=⋅-⋅=
N N F F F r r v r 990)2101200(12=-=-=
在水平面内对B 取矩,有
401001⋅=⋅t h r F F
故 N N F F t h r 1400100
40
3500100401=⨯=⋅=
N N F F F h r t h r 2100)14003500(12=-=-=
所以,两个轴承所受径向力分别为
N N F F F h r v r r 66.14151400210222
1211=+=+= N N F F F h r v r r 66.232121009902222222=+=
+= 由题目中给出的表可得
N N F F r s 962.99066.14157.07.011=⨯==
N N F F r s 162.162566.23217.07.022=⨯==
因为12162.2525)162.1625900(s s a F N N F F >=+=+,所以右端的轴承II 为压紧端,左端的轴承I 为放松端。
故
N
N F F F N
F F s a a s a 962.90)962.990900(962.9901211-=-=-===
(2)计算轴承的当量动载荷
由
e F F r a ===7.066
.1415962
.99011,可得 0,111==Y X
N N F Y F X f P a r d 792.1698)962.990066.14151(2.1)(11111=⨯+⨯⨯=+=
由
e F F r a <==039.066
.2321962
.9022,可得 0,112==Y X
N N F Y F X f P a r d 992.2785)962.90066.23211(2.1)(22222=⨯+⨯⨯=+=
(3)计算轴承的寿命
因为21P P <,所以按轴承II 的当量动载荷计算。
故轴承的寿命为
h h P C g n L r T h 33
6261071.8)992
.2785254001(14506010)(6010⨯=⨯⨯⨯==ε
34-13 有一角接触球轴承,当量动载荷N P 4000=时,其寿命h L h 4000=。
若轴承转速降低一倍,当量动载荷增大一倍,求轴承的寿命'
h L 。
解:由公式ε
)(60106P
C n L h =
可得 εε
ε
)()(6010)
(6010'''
'6
6'P P n n P C n P C n L L h h == 其中P P n n 2,5.0'
'
==,故
h h P P n n P
P n n L L h
h 1000)2(5.04000)(3'
''=⨯⨯==ε。
