离心式压缩机试题试卷

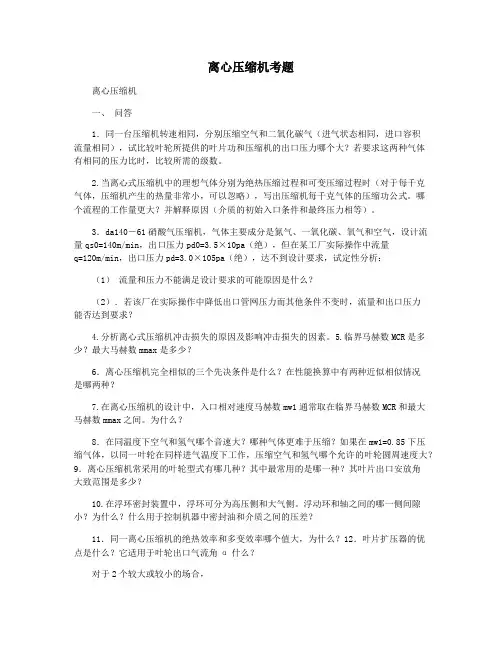

离心压缩机考题离心压缩机一、问答1．同一台压缩机转速相同，分别压缩空气和二氧化碳气（进气状态相同，进口容积流量相同），试比较叶轮所提供的叶片功和压缩机的出口压力哪个大？若要求这两种气体有相同的压力比时，比较所需的级数。

2.当离心式压缩机中的理想气体分别为绝热压缩过程和可变压缩过程时（对于每千克气体，压缩机产生的热量非常小，可以忽略），写出压缩机每千克气体的压缩功公式。

哪个流程的工作量更大？并解释原因（介质的初始入口条件和最终压力相等）。

3．da140―61硝酸气压缩机，气体主要成分是氮气、一氧化碳、氧气和空气，设计流量qs0=140m/min，出口压力pd0=3.5×10pa（绝），但在某工厂实际操作中流量q=120m/min，出口压力pd=3.0×105pa（绝），达不到设计要求，试定性分析：（1）流量和压力不能满足设计要求的可能原因是什么？（2）．若该厂在实际操作中降低出口管网压力而其他条件不变时，流量和出口压力能否达到要求？4.分析离心式压缩机冲击损失的原因及影响冲击损失的因素。

5.临界马赫数MCR是多少？最大马赫数mmax是多少？6．离心压缩机完全相似的三个先决条件是什么？在性能换算中有两种近似相似情况是哪两种？7.在离心压缩机的设计中，入口相对速度马赫数mw1通常取在临界马赫数MCR和最大马赫数mmax之间。

为什么？8．在同温度下空气和氢气哪个音速大？哪种气体更难于压缩？如果在mw1=0.85下压缩气体，以同一叶轮在同样进气温度下工作，压缩空气和氢气哪个允许的叶轮圆周速度大？9．离心压缩机常采用的叶轮型式有哪几种？其中最常用的是哪一种？其叶片出口安放角大致范围是多少？10.在浮环密封装置中，浮环可分为高压侧和大气侧。

浮动环和轴之间的哪一侧间隙小？为什么？什么用于控制机器中密封油和介质之间的压差？11．同一离心压缩机的绝热效率和多变效率哪个值大，为什么？12．叶片扩压器的优点是什么？它适用于叶轮出口气流角α什么？对于2个较大或较小的场合，3五313.当离心压缩机中的流量大于或小于设计流量时，迎角是正的还是负的？叶轮中的涡流区主要出现在工作面还是非工作面？14.试着写出离心式压缩机常用的下列方程式和表达式：（1）定常流动焓方程；（2）伯努利方程；（3）．多变压缩功（多变能头）；（4）．特征马赫数。

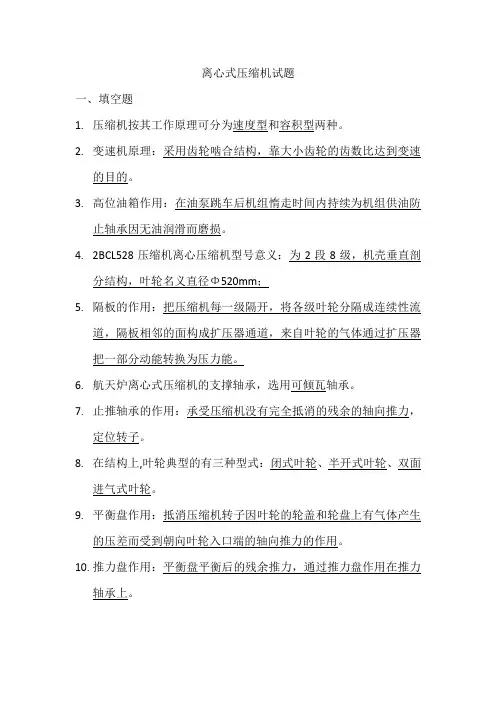

离心式压缩机试题一、填空题1.压缩机按其工作原理可分为速度型和容积型两种。

2.变速机原理：采用齿轮啮合结构，靠大小齿轮的齿数比达到变速的目的。

3.高位油箱作用：在油泵跳车后机组惰走时间内持续为机组供油防止轴承因无油润滑而磨损。

4.2BCL528压缩机离心压缩机型号意义：为2段8级，机壳垂直剖分结构，叶轮名义直径Φ520mm；5.隔板的作用：把压缩机每一级隔开，将各级叶轮分隔成连续性流道，隔板相邻的面构成扩压器通道，来自叶轮的气体通过扩压器把一部分动能转换为压力能。

6.航天炉离心式压缩机的支撑轴承，选用可倾瓦轴承。

7.止推轴承的作用：承受压缩机没有完全抵消的残余的轴向推力，定位转子。

8.在结构上,叶轮典型的有三种型式：闭式叶轮、半开式叶轮、双面进气式叶轮。

9.平衡盘作用：抵消压缩机转子因叶轮的轮盖和轮盘上有气体产生的压差而受到朝向叶轮入口端的轴向推力的作用。

10.推力盘作用：平衡盘平衡后的残余推力，通过推力盘作用在推力轴承上。

二、问答题：1.叙述离心式压缩机工作原理答：具有叶片的工作轮在压缩机的轴上旋转，进入工作轮的气体被叶片带着旋转,增加了速度和压力,然后出工作轮进入扩压器内,气体的速度降低、进一步提高压力,经过压缩的气体再经弯道和回流器进入下一级叶轮进一步压缩至所需的压力。

2.定转子部分分别有哪些零部件组成？答：离心式压缩机主要由定子(机壳、隔板、级间密封、口圈密封、平衡盘密封、端盖) 、转子(主轴、叶轮、平衡盘、联轴器、轴套、隔套、等)及支撑轴承、推力轴承、轴端密封等组成。

3.叙述汽轮机的工作原理。

答：当具有一定温度和压力的蒸汽通过汽轮机级时，首先在喷嘴叶栅中将蒸汽所具有的热能转变成动能，然后在动叶栅中将其动能转变成机械能，从而完成汽轮机利用蒸汽热能作功的任务。

4.汽轮机定转子部分分别有哪些零部件组成？答：汽轮机定子部分由：汽缸、喷嘴组、导叶持环（或隔板）、汽封、轴承及紧固件等组成。

汽轮机转子部分由：主轴、叶轮或转鼓、动叶片、平衡活塞、止推盘、联轴器、危急保安器、盘车器等部件组成。

压缩机与泵练习题集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）压缩机与泵练习题一、单项选择题1.以下属于离心泵唯一做功部件的是（ C ）。

A.吸入室；B.排出室；C.叶轮；D.轴2.为了提高泵效率，离心泵叶轮大多采用后弯叶片形叶轮，通常β2A在（ A ）之间。

A.150～400；B.50～150；C. 450～600；D. 550～7003.有效扬程与理论扬程之比是离心泵的（ A ）。

A.水力效率；B.容积效率；C.机械效率；D.泵效率4.离心泵的吸入室不包括下列哪种形式（ D ）。

A.锥形管吸入室；B.螺旋形吸入室；C.圆形吸入室；D.方形吸入室5.下列不属于离心泵相似条件的是（ B ）。

A.几何相似；B.热力相似；C.运动相似；D.动力相似6.在离心压缩机中，下列属于转子的是（ C ）。

A.扩压器；B.回流器；C.轴；D.弯道7.在进气温度和压力比相同的条件下，离心压缩机的（ B ）效率最大。

A.等温；B.多变；C.绝热；D.流动8.下列不属于离心式压缩机流动损失的是（ C ）。

A.摩阻损失；B.冲击损失；C.轮阻损失；D.分离损失9.下列不属于离心式压缩机优点的是（ A ）。

A.效率高于活塞压缩机；B.单机流量大；C.气缸内无润滑；D.转速较高10.在离心压缩机的几种轴端密封形式中，（ D ）可以做到气体无泄漏。

A.迷宫密封；B.机械密封；C.干气密封；D.浮环密封二、多项选择题11.离心泵按壳体剖分方式分类可分为（ B D ）。

A.单吸式泵；B.中开式泵；C.双吸式泵；D.分段式泵；E.蜗壳式泵12.提高离心泵本身抗汽蚀性能的措施有（ ACDE ）。

A.改进泵入口的结构设计；B.减小泵的吸上真空度；C.采用双吸式叶轮；D.采用前置诱导轮；E.采用抗汽蚀材料13.以下几种离心泵的工况调节方式，属于改变泵的特性进行工况调节的是（ BCE ）。

姓名：单位：成绩：一、单选题（20 分）1轴流式压缩机主要用于（C）输送，作低压压缩机和鼓风机用。

A、小气量B 、大气量 C 、特大气量 D 、任意气量2、离心式压缩机的叶轮一般是（ B ）A、前弯式叶轮B 、后弯式叶轮 C 、径向叶轮3、高速滑动轴承工作时发生突然烧瓦, 其中最致命的原因可能是（ B）A、载荷发生变化；B供油系统突然故障；C、轴瓦发生磨损；D冷却系统故障4、椭圆形和可倾瓦型的轴承型式出现主要是解决滑动轴承在高转速下可能发生的（A）。

A、油膜振荡B、过高的工作温度5、离心式压缩机的一个缸内叶轮数通常不应超过（C）级。

A、5 B 、8 C 、10 D 、156、如果一转子轴瓦间隙为0.18mm轴瓦油封间隙为0.25mm汽封直径间隙为0.40mm 则翻瓦时，专用工具使转子升高的量不得大于（C）。

A、0.5 B 、0.8 C 、0.2 D 、0.17、下面哪种密封形式适宜作压差较大的离心式压缩机的平衡盘密封（C）。

A、整体式迷宫密封B、密封片式迷宫密封C、密封环式迷宫密封D、蜂窝式密封8、离心压缩机联轴器的选用，由于在高速转动时，要求能补偿两轴的偏移，又不会产生附加载荷，一般选用联轴器是（B）。

A、凸缘式联轴器；B、齿轮联轴器；C、十字滑块联轴器；D、万向联轴器9、下面哪种推力轴承可选用不完全润滑（B）。

A、整体固定式B 、固定多块式 C 、米契尔轴承 D 、金斯伯雷轴承10、混流式压缩机是一种（A）与轴流式相结合的压缩机。

A、离心式B 、往复式 C 、滑片式 D 、转子式二、多选题（10分）1、引起旋转机械振动的主要原因有（ABCDEFGHIJ ）。

A、转动部件的转子不平衡B、转子与联轴节不对中C、轴承油膜涡动和油膜振荡D旋转失速E、喘振（离心压缩机）F、轴承或机座紧固件松动G、制造时，叶轮与转轴装配过盈量不足H 、转轴上出现横向疲劳裂纹I 、转子与静止件发生摩擦J、轴承由于加工制造、装配造成损伤或不同轴2、离心压缩机调节方法一般有（ABCD）E 。

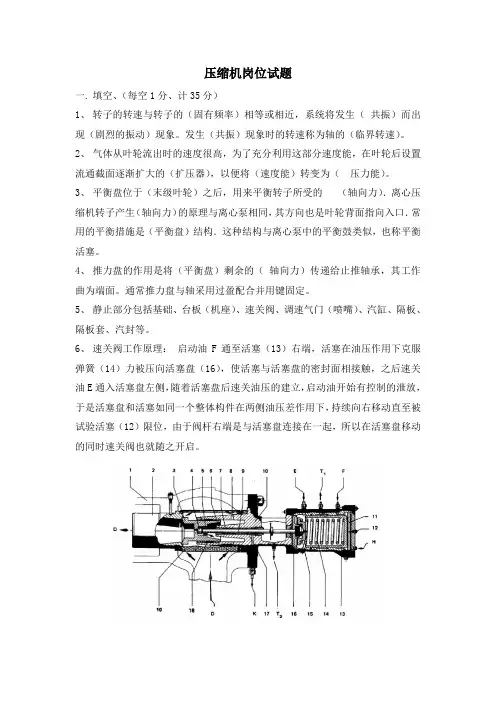

压缩机岗位试题一. 填空、（每空1分、计35分）1、转子的转速与转子的（固有频率）相等或相近，系统将发生（共振）而出现（剧烈的振动）现象。

发生（共振）现象时的转速称为轴的（临界转速）。

2、气体从叶轮流出时的速度很高，为了充分利用这部分速度能，在叶轮后设置流通截面逐渐扩大的（扩压器），以便将（速度能）转变为（压力能）。

3、平衡盘位于（末级叶轮）之后，用来平衡转子所受的（轴向力）．离心压缩机转子产生（轴向力）的原理与离心泵相同，其方向也是叶轮背面指向入口．常用的平衡措施是（平衡盘）结构．这种结构与离心泵中的平衡鼓类似，也称平衡活塞。

4、推力盘的作用是将（平衡盘）剩余的（轴向力）传递给止推轴承，其工作曲为端面。

通常推力盘与轴采用过盈配合并用键固定。

5、静止部分包括基础、台板（机座）、速关阀、调速气门（喷嘴）、汽缸、隔板、隔板套、汽封等。

6、速关阀工作原理：启动油F通至活塞（13）右端，活塞在油压作用下克服弹簧（14）力被压向活塞盘（16），使活塞与活塞盘的密封面相接触，之后速关油E通入活塞盘左侧，随着活塞盘后速关油压的建立，启动油开始有控制的泄放，于是活塞盘和活塞如同一个整体构件在两侧油压差作用下，持续向右移动直至被试验活塞（12）限位，由于阀杆右端是与活塞盘连接在一起，所以在活塞盘移动的同时速关阀也就随之开启。

7、调节汽阀主要由（调节阀）、（传动机构）和（油动机）三部分组成。

调节阀包括（阀杆）、（阀梁）、（阀碟）及（阀座）等。

传动机构由（支架）和（杠杆）组成。

8、危急保安器动作。

当机组转速超过危急保安器跳闸转速设定值时，危急保安器飞锤击出，撞击挂钩（14）的爪，使挂钩绕销轴（13）逆时针方向偏转，拉动滑阀左移，凸肩（8）的密封盘与套筒（5）的密封面脱开同时凸肩（9）的密封盘在弹簧力作用下压在套筒（10）的密封面上，于是P与E的通路被切断而E 与T接通，将速关油泄放至轴承座。

二、选择题、（每题5分计15分）1、合成气压缩机润滑油泵自启动有哪些原因 ?(A B D ）A、泵进口滤网堵；B、调速油过滤器堵；C、油箱液位过低；D、油泵出口过滤器堵塞；2. 凝汽式汽轮机的轴封蒸汽压力过高或过低有什么影响？（A.B ）A、轴封蒸汽压力过高会使蒸汽进入润滑油系统。

离心式压缩机试题及答案高级技师It was last revised on January 2, 2021姓名：单位：成绩：一、单选题（20分）1、轴流式压缩机主要用于（C）输送，作低压压缩机和鼓风机用。

A、小气量B、大气量C、特大气量D、任意气量2、离心式压缩机的叶轮一般是( B )A、前弯式叶轮B、后弯式叶轮C、径向叶轮3、高速滑动轴承工作时发生突然烧瓦,其中最致命的原因可能是( B)A、载荷发生变化；B、供油系统突然故障；C、轴瓦发生磨损；D、冷却系统故障4、椭圆形和可倾瓦型的轴承型式出现主要是解决滑动轴承在高转速下可能发生的（A）。

A、油膜振荡B、过高的工作温度5、离心式压缩机的一个缸内叶轮数通常不应超过（C）级。

A、5B、8C、10D、156、如果一转子轴瓦间隙为0.18mm，轴瓦油封间隙为0.25mm，汽封直径间隙为0.40mm，则翻瓦时，专用工具使转子升高的量不得大于（C）。

A、 B、0.8 C、 D、7、下面哪种密封形式适宜作压差较大的离心式压缩机的平衡盘密封（C）。

A、整体式迷宫密封B、密封片式迷宫密封C、密封环式迷宫密封D、蜂窝式密封8、离心压缩机联轴器的选用，由于在高速转动时，要求能补偿两轴的偏移，又不会产生附加载荷，一般选用联轴器是（B）。

A、凸缘式联轴器；B、齿轮联轴器；C、十字滑块联轴器；D、万向联轴器9、下面哪种推力轴承可选用不完全润滑（B）。

A、整体固定式B、固定多块式C、米契尔轴承D、金斯伯雷轴承10、混流式压缩机是一种（A）与轴流式相结合的压缩机。

A、离心式B、往复式C、滑片式D、转子式二、多选题（10分）1、引起旋转机械振动的主要原因有（ABCDEFGHIJ）。

A、转动部件的转子不平衡B、转子与联轴节不对中C、轴承油膜涡动和油膜振荡D、旋转失速E、喘振（离心压缩机）F、轴承或机座紧固件松动G、制造时，叶轮与转轴装配过盈量不足H、转轴上出现横向疲劳裂纹I、转子与静止件发生摩擦J、轴承由于加工制造、装配造成损伤或不同轴2、离心压缩机调节方法一般有（ABCDE）。

姓名：单位：成绩：一、单选题（20分）1、轴流式压缩机主要用于（C）输送，作低压压缩机和鼓风机用。

A、小气量B、大气量C、特大气量D、任意气量2、离心式压缩机的叶轮一般是( B )A、前弯式叶轮B、后弯式叶轮C、径向叶轮3、高速滑动轴承工作时发生突然烧瓦,其中最致命的原因可能是( B)A、载荷发生变化；B、供油系统突然故障；C、轴瓦发生磨损；D、冷却系统故障4、椭圆形和可倾瓦型的轴承型式出现主要是解决滑动轴承在高转速下可能发生的（A）。

A、油膜振荡B、过高的工作温度5、离心式压缩机的一个缸内叶轮数通常不应超过（C）级。

A、6A、7A8A9A10A1A D、旋转失速量不足装配2A D、采3A、气体密度增大B、气体进口温度降低C、气体进口压力升高D、气体进口密度降低4、压缩机的喘振现象描述正确的是（ B C ）。

A、压缩机的喘振发生在低压缸B、压缩机的喘振发生在高压缸C、压缩机的喘振由于高压缸进气量不够引起D、压缩机的喘振由于高压缸进气量过高引起5、干气密封控制系统的作用（ A B ）。

A、为密封提供干燥、干净的气源B、监测密封的使用情况C、能够直观的查看干气密封的好坏D、能监测密封的受力情况三、判断题（10分）1、多级离心压缩机的最大流量大于单级的最大流量。

（×）2、对于多级离心压缩机，若要达到同样的压力比，压缩重气体时，所需的多变压缩功大，因而级数就多。

（×）3、离心式压缩机单级叶轮的速度越高，每级叶轮的压缩比就越大。

（×）4、离心压缩机的级数愈少，压缩机的性能曲线愈陡，喘振流量愈大，堵塞流量愈小，其稳定工作范围也就愈窄。

（×）5、轴承温度过高，对轴承的承载能力没有影响。

（×）6、离心式机械调速器是靠飞锤旋转的离心力来控制燃料的供给的。

（√）7、离心压缩机流量调节最常用的是出口节流调节。

（×）8、离心式压缩机叶轮的圆周速度与叶轮的单级压力比无关。

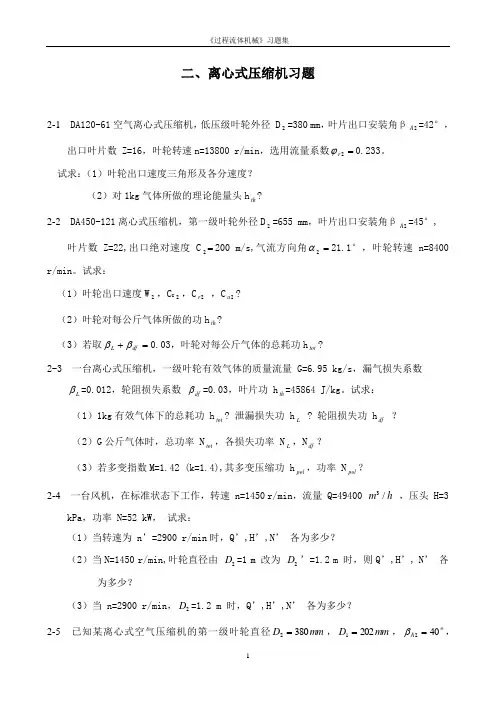

二、离心式压缩机习题2-1 DA120-61空气离心式压缩机，低压级叶轮外径 D 2=380 mm ，叶片出口安装角βA 2=42°，出口叶片数 Z=16，叶轮转速n=13800 r/min ，选用流量系数ϕr 2=0.233。

试求：（1）叶轮出口速度三角形及各分速度？ （2）对1kg 气体所做的理论能量头h th ?2-2 DA450-121离心式压缩机，第一级叶轮外径D 2=655 mm ，叶片出口安装角βA 2=45°,叶片数 Z=22,出口绝对速度 C 2=200 m/s,气流方向角α2=21.1°，叶轮转速 n=8400 r/min 。

试求：（1）叶轮出口速度W 2，C U 2，C r 2 ，C u 2? （2）叶轮对每公斤气体所做的功h th ?（3）若取ββL df +=0.03，叶轮对每公斤气体的总耗功h tot ?2-3 一台离心式压缩机，一级叶轮有效气体的质量流量 G=6.95 kg/s ，漏气损失系数 βL =0.012，轮阻损失系数 βdf =0.03，叶片功 h th =45864 J/kg 。

试求： （1）1kg 有效气体下的总耗功 h tot ? 泄漏损失功 h L ? 轮阻损失功 h df ？ （2）G 公斤气体时，总功率 N tot ，各损失功率 N L ，N df ？（3）若多变指数M=1.42 (k=1.4),其多变压缩功 h pol ，功率 N pol ？2-4 一台风机，在标准状态下工作，转速 n=1450 r/min ，流量 Q=49400 m h 3/ ，压头 H=3 kPa ，功率 N=52 kW ， 试求：（1）当转速为 n’=2900 r/min 时，Q’,H’,N’ 各为多少？（2）当N=1450 r/min,叶轮直径由 D 2=1 m 改为 D 2’=1.2 m 时，则Q’,H’, N’ 各为多少？（3）当 n=2900 r/min ，D 2=1.2 m 时，Q’,H’,N’ 各为多少？2-5 已知某离心式空气压缩机的第一级叶轮直径mm D 3802=，mm D 2021=，o A 402=β，16=z ，叶轮转速min13800rn =，流量系数233.02=r ϕ，o 901=α。

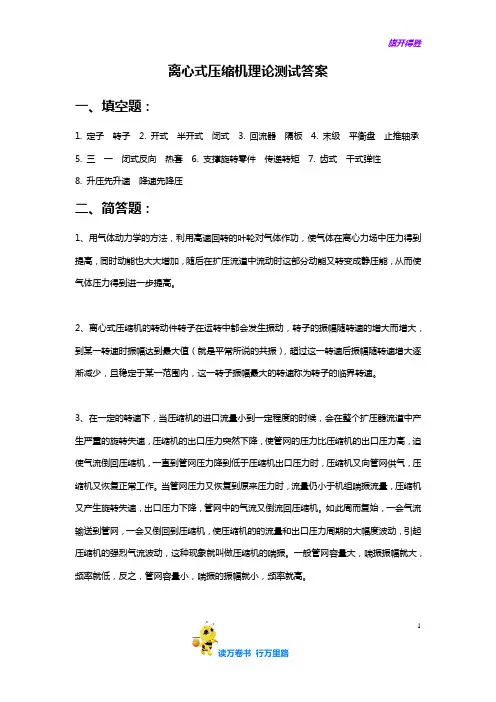

离心式压缩机理论测试答案一、填空题：1. 定子转子2. 开式半开式闭式3. 回流器隔板4. 末级平衡盘止推轴承5. 三一闭式反向热套6. 支撑旋转零件传递转矩7. 齿式干式弹性8. 升压先升速降速先降压二、简答题：1、用气体动力学的方法，利用高速回转的叶轮对气体作功，使气体在离心力场中压力得到提高，同时动能也大大增加，随后在扩压流道中流动时这部分动能又转变成静压能，从而使气体压力得到进一步提高。

2、离心式压缩机的转动件转子在运转中都会发生振动，转子的振幅随转速的增大而增大，到某一转速时振幅达到最大值（就是平常所说的共振），超过这一转速后振幅随转速增大逐渐减少，且稳定于某一范围内，这一转子振幅最大的转速称为转子的临界转速。

3、在一定的转速下，当压缩机的进口流量小到一定程度的时候，会在整个扩压器流道中产生严重的旋转失速，压缩机的出口压力突然下降，使管网的压力比压缩机的出口压力高，迫使气流倒回压缩机，一直到管网压力降到低于压缩机出口压力时，压缩机又向管网供气，压缩机又恢复正常工作。

当管网压力又恢复到原来压力时，流量仍小于机组喘振流量，压缩机又产生旋转失速，出口压力下降，管网中的气流又倒流回压缩机。

如此周而复始，一会气流输送到管网，一会又倒回到压缩机，使压缩机的的流量和出口压力周期的大幅度波动，引起压缩机的强烈气流波动，这种现象就叫做压缩机的喘振。

一般管网容量大，喘振振幅就大，频率就低，反之，管网容量小，喘振的振幅就小，频率就高。

14、平衡盘是离心式压缩机安置在末级叶轮的后面（高压端）的盘，它也是用热套法套在主轴上的。

利用它两侧气体的压差产生的轴向推力来部分抵消转子的轴向力。

它的一侧压力，差不多就是末级叶轮轮盘间隙中的气体压力（高压），它的另一侧通常是通过平衡管与机器的吸气室连通，压力是大气压或进气压力（低压）。

上述两侧压力差就使转子受到一个与轴向力反向的力，其大小决定于平衡盘的受力面积。

平衡盘的外圆装有密封装置，以使盘维持压差。

压缩机与泵练习题一、单项选择题1.以下属于离心泵唯一做功部件的是（ C ）。

A.吸入室；B.排出室；C.叶轮；D.轴2.为了提高泵效率，离心泵叶轮大多采用后弯叶片形叶轮，通常β2A在（A ）之间。

A.150～400；B.50～150；C. 450～600；D. 550～7003.有效扬程与理论扬程之比是离心泵的（ A ）。

A.水力效率；B.容积效率；C.机械效率；D.泵效率4.离心泵的吸入室不包括下列哪种形式（ D ）。

A.锥形管吸入室；B.螺旋形吸入室；C.圆形吸入室；D.方形吸入室5.下列不属于离心泵相似条件的是（ B ）。

A.几何相似；B.热力相似；C.运动相似；D.动力相似6.在离心压缩机中，下列属于转子的是（ C ）。

A.扩压器；B.回流器；C.轴；D.弯道7.在进气温度和压力比相同的条件下，离心压缩机的（ B ）效率最大。

A.等温；B.多变；C.绝热；D.流动8.下列不属于离心式压缩机流动损失的是（ C ）。

A.摩阻损失；B.冲击损失；C.轮阻损失；D.分离损失9.下列不属于离心式压缩机优点的是（ A ）。

A.效率高于活塞压缩机；B.单机流量大；C.气缸内无润滑；D.转速较高10.在离心压缩机的几种轴端密封形式中，（ D ）可以做到气体无泄漏。

A.迷宫密封；B.机械密封；C.干气密封；D.浮环密封二、多项选择题11.离心泵按壳体剖分方式分类可分为（B D ）。

A.单吸式泵；B.中开式泵；C.双吸式泵；D.分段式泵；E.蜗壳式泵12.提高离心泵本身抗汽蚀性能的措施有（ACDE ）。

A.改进泵入口的结构设计；B.减小泵的吸上真空度；C.采用双吸式叶轮；D.采用前置诱导轮；E.采用抗汽蚀材料13.以下几种离心泵的工况调节方式，属于改变泵的特性进行工况调节的是（BCE ）。

A.出口管路节流调节；B.改变转速；C.切割叶轮外径；D.旁路节流；E.进口管路节流调节14.要保证两台离心泵流动过程相似，必须满足两泵（ABC ）。

、填空题（每空0.5分，共20分）1.离心压缩机的性能曲线左端受喘振工况限制,右端受堵塞工况限制，这两者之间的区域称为稳定工况区。

2.离心压缩机级内的能量损失主要包括：轮阻损失、内漏气损失和＜翅_损失，3.离心压缩机轴封形式主要有机械密封、浮环密封、迷宫密封和抽气密封。

4.往复式压缩机由传动机构、工作机构、机体和辅助机构W部分组成。

5.活塞通过活塞杆由传动部分驱动,活塞上设有活塞环以密封活塞与气缸的间隙。

6.如果气缸冷却良好，进气过程加入气体的热量。

减少，则温度系数取值。

大；传热温差大，造成实际气缸工作容积利用率减小，温度系数取值。

小。

7.气阀主要由阀座、弹簧、阀片和升程限制器四部分纟11成。

8.生产屮往紅活塞式压缩机的排出压力取决于背压（排出管路内压力）。

9.往复活塞式压缩机缸内实际平均吸气压力低丁（高于、等于、低于）名义吸气压力，缸内实际平均排气压力高于（高于、等于、低于）名义排气压力。

10.转子型线的影响要素主要有U妾触线、泄漏二角形、封闭容积和齿间而积。

11.泄漏三角形三顶点：两转子接触线的最岛点、阴转子齿顶与两汽缸孔交线的交点、阳转子齿顶与两汽缸孔交线的交点。

12.螺杆压缩机阴阳转子的传动比等于两转子转角之比，等于两转子转速之tL,等于两转子角速度之比，等于两转子节圆半径之比，还等于两转子齿数之比。

13.螺杆压缩机吸气过程屮，吸气腔一直与吸气II 相连通,不能与排气□___ 相连通。

14.当螺杆压缩机的1A1压力比大于（大于或小于）外压力比时,此时产生过压缩；当内压力比小于（大于或小于）外压力比时，此时产生欠压缩。

15.螺杆压缩机喷液的作用是：冷却、密封、润滑和降噪等。

16.同一台螺杆压缩机用于压缩空气和丙烷，相比之下当压缩空气时，其•压缩比较i ____ （大或小），其排气温度较_ 高（高或低）。

二、判断题（每题1分，共20分）1.2.3.多级离心压缩机的最人流量人于单级的最人流量.扩压器的作用是让气流平稳流动(X ) 对于多级离心压缩机，若要达到同样的压力比，压缩重气体时，所需的多变压缩功大，因而级数就多(X )4. 就压力比与流量的性能曲线而言，在一定转速下，增大流量，离心压缩机的压力比将上升(X ) 5. 发生喘振的内在因素是叶道中儿乎充满了气流的脱离，而外在条件与管网的压力和管网的特性曲线有关6. 离心压缩机的级数愈少，压缩机的性能曲线愈陡，喘振流量愈大，堵塞流量愈小，其稳定工作范围也就愈窄(X )7.8.9.10111213141516 离心压缩机流量调节最常用的是出口节流调节压缩机的机械效率是指示功率和比功率之比压缩机屮的惯性力可分为一阶往复惯性力和二阶往复惯性力(X )(X ) 往复惯性力始终作用于该气缸轴线的方句，仅其大小随曲轴转角周期地变化。

压缩机考试试题姓名：得分：一、填空题（共50分，每空1分）1、离心式压缩机可用来（压缩）和（输送）化工生产中的多种气体。

它具有：处理量大，（体积小），结构简单，（运转平稳），（维修方便）以及气体不受污染等特点。

52、压缩机按压缩气体的方式不同，通常分为两类：（容积式）和（透平式）。

23、按压力分类，透平式压缩机械按出口压力高低可分为（通风机）、（鼓风机）、（压缩机）。

34、压缩机主要的技术参数有：介质、（流量）、（温度）、（压力）、（功率）、（转速）。

55、（主轴）上安装所有的旋转零件，它的作用就是支持（旋转零件）及传递（转矩）和（功率），有一定的（刚度）和（强度）。

66、压缩机轴承润滑油进口油温为（40±5℃），出口油温为（68±5℃），故温差为（18～38℃）。

37、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。

68、写出CO2压缩机现场布置的设备名称：59、写出下列压缩机型号的意义：1010、压缩机隔板的作用是把压缩机（每一级）隔开，将（各级叶轮）分隔成连续性（流道），隔板相邻的面构成（扩压器）通道，来自叶轮的气体通过扩压器把一部分动能转换为（压力能）。

5二、不定项选择题（共20分每题2分）1、CO2压缩机的叶轮形式属于（ C ）。

A、开式叶轮B、半开式叶轮C、闭式叶轮D、双吸叶轮2、MCL式压缩机的平衡盘是利用它的两边气体压力差来平衡轴向力的零件，它位于压缩机的（ A ）。

A、高压端B、低压端C、轴中部D、第二级叶轮处3、推力轴承的特点有（ ABCD ）。

A、自动调位，保证受力均匀B、可承受较大的轴向力，双向承载C、瓦块自动调位D、受力均匀，对载荷变化适应性强4、干气密封控制系统的作用（ A B ）。

A、为密封提供干燥、干净的气源B、监测密封的使用情况C、能够直观的查看干气密封的好坏D、能监测密封的受力情况5、离心式压缩机气体的流动过程正确的是（ A ）。

压缩机基础知识试卷一、填空题（每空1.5分共75分）1、W-3.6/3-250这个型号中W是外观型号、3.6是每分钟排气量、3是吸气压力、250是排气压力。

2、W-4/3-250这个型号的压缩机小时排量是960。

3、第二加气站的压缩机额定功率是_185kw，额定电压是_220v。

4、第二加气站的压缩机各级安全阀的开启压力：一级1.35-1.5、二级5.3-6.0、三级13-14、四级26-27。

5、压缩机的润滑系统分为_循环润滑系统和_气缸填料润滑系统。

6、填料主要由填料盒、密封环、刮油环、减压环等组成。

7、压缩机的润滑油在第一次试机后_2000小时可以更换，以后每隔3000小时可以检查更换。

8、汽缸温度过高，会使_气阀_和_活塞环_中的润滑油结焦失去润滑作用，同时会使_活塞环、气阀和填料等机件工作不良增大磨损，造成密封不良。

9、润滑油温度过高会降低粘度和压力从而影响润滑效能。

10、气阀主要由阀座、阀片、弹簧、升程限制器和将它们组装到一起的螺栓、螺母所组成。

11、注油器主要由油箱、防爆电机、柱塞泵、油盘、传动轴承和底座组成。

12、当夏季冷却水温升高时，我们可以采取为冷却塔增加喷头的方法加速冷却水的冷却。

13、润滑油的减少会导致，油温升高，油质下降，从而影响润滑效果，甚至导致曲轴或者轴承烧毁，所以开机时必须检查曲轴箱油位。

14、再生加热的温度上限不得超过250度，否则容易烧毁加热棒。

15、第二加气站水路管道过滤器是通过设定进出口压力差和反冲洗时间来进行排污。

16、软化水要求盐箱中的水浓度要达到99%所以盐箱中要保持半箱的盐。

17、当软化水系统再生时，不往水箱注水。

18、把盐箱中的盐吸入树脂罐中，这一过程叫做吸盐慢洗。

19、冷凝器的作用是把再生气体进行降温,把气体中的油和水分离排出。

20、填料的主要作用是密封活塞杆阻止气缸气体泄漏。

分析题：（25分）1、试分析润滑油压力出现不正常波动的原因。

（5分）1、油压表发生故障2、油压传感器发生故障3、润滑油冷却器冷却效果下降4、润滑油使用时间过长质量下降5、润滑油过滤器堵塞。

Ⅱ卷一、填空题（每题4分，共28分）1. 离心压缩机的中间级由_________、________、________、________组成。

2. 扩压器的作用是_________________________________________________。

3. 离心压缩机的润滑系统组成_________、_________、_________、________、___________。

4. 压缩机性能曲线的左边受到___________的限制，右边受到____________的限制，在这两个工况之间的区域称为压缩机的___________________。

5. 常用的轴向推力的平衡措施有：________________、______________和采用_________________。

6. 离心压缩机中流量大于设计流量时，冲角i为________（正值/负值），叶轮内涡流区主要出现在___________；流量小于设计流量时，冲角i为_______（正值/负值），叶轮内涡流区主要出现在___________。

7. 离心压缩机的级数愈多，压缩机的性能曲线愈____，喘振流量愈____，堵塞流量愈_____，其稳定工作范围也就愈_____。

二、简答题（每题6分，共36分）1.压缩机中流动损失包括哪几项？流量偏离设计工况引起的是什么损失？2.什么是堵塞工况？为什么会出现堵塞工况？3.试给出离心压缩机级的总能头分配示意图，标明并指出各能头的含义，给出多变效率、绝热效率和等温效率的定义。

4.简述离心压缩机驱动方式的种类和特点。

5.简述离心压缩机润滑的主要作用。

6.简述离心压缩机螺旋槽式干气密封的工作原理。

三、计算题（每题12分，共36分）1、同型号的A，B，C三台离心压缩机，入口温度相同，压力比均为1.5，绝热系数为1.4，已知A机的多变效率为0.8，B机的绝热效率为0.78，C机的等温效率为0.76，请通过计算判断哪一台机器压缩单位质量空气最省功？【解】A机：,进口状态：B机：C机：所以C 最省，B 最费功2、已测得一台离心压缩机进出口的参数 =0.1MPa ， =290K ， =30m/s ， =0.2Mpa ， =371.1k 。
